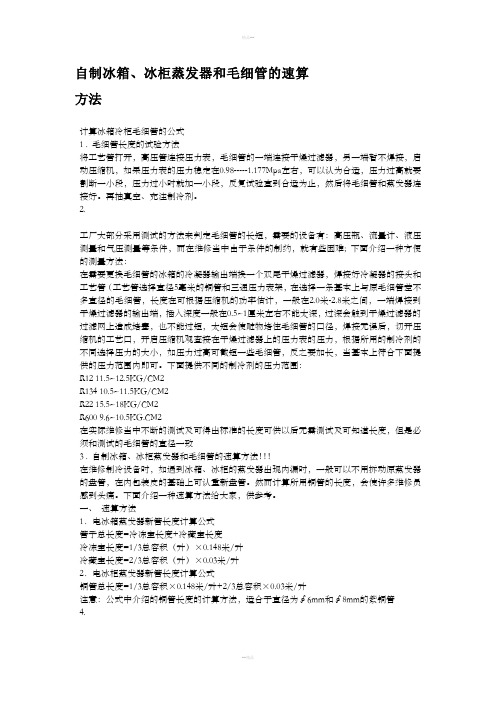

自制冰箱、冰柜蒸发器和毛细管的速算方法计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2R134 10.5~11.5KG/CM2R22 15.5~18KG/CM2R600 9.6~10.5KG.CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
转毛细管的算法冰柜盘铜管的算法毛细管的进口应接在蒸发器(盘管)的上方。
冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。
盘管上部结霜下部不结霜属正常现象。
在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。
毛细管长度及压缩机排气量等。
以上经验供参考，望指正盘管的间距一般在5CM(厘米)，从上往下四周一层层自然的排列下去。
选用8---10MM(毫米)的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。
毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。
冰箱选用在0.4---0.6mm之间。
冰柜选用在0.6---0.8mm之间。
冷藏柜选用在0.8---1mm之间。
毛细管的长度：冰柜在2.8--4.0m(米)。
制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，(兆帕)。
毛细管长度不是绝对的。
是根据制冷系统稳定后，高、低压端的比值来决定。
这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键根据我二十几年的生产和维修经验，谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4--6CM。
超过300立升以上的，间隔距离为8--10CM。
为了使制冷均匀，可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。
至于冷藏室买一个成品吹涨式的就可以了。
再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。
因此一定选择好。
我的经验公式是：压缩机功率(W)/10*20=毛细管长度(CM)上机后根据实际情况细调。

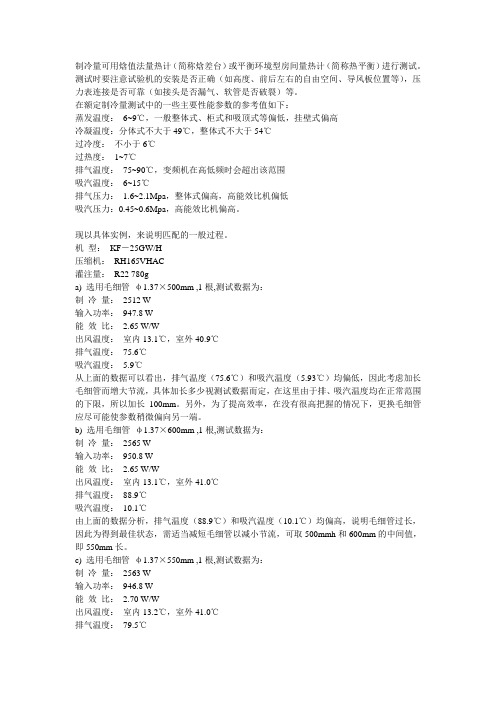

制冷量可用焓值法量热计（简称焓差台）或平衡环境型房间量热计（简称热平衡）进行测试。
测试时要注意试验机的安装是否正确（如高度、前后左右的自由空间、导风板位置等），压力表连接是否可靠（如接头是否漏气、软管是否破裂）等。
在额定制冷量测试中的一些主要性能参数的参考值如下：蒸发温度：6~9℃，一般整体式、柜式和吸顶式等偏低，挂壁式偏高冷凝温度：分体式不大于49℃，整体式不大于54℃过冷度：不小于6℃过热度：1~7℃排气温度：75~90℃，变频机在高低频时会超出该范围吸汽温度：6~15℃排气压力：1.6~2.1Mpa，整体式偏高，高能效比机偏低吸汽压力：0.45~0.6Mpa，高能效比机偏高。
现以具体实例，来说明匹配的一般过程。
机型：KF－25GW/H压缩机：RH165VHAC灌注量：R22 780ga) 选用毛细管φ1.37×500mm ,1根,测试数据为：制冷量：2512 W输入功率：947.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外40.9℃排气温度：75.6℃吸汽温度：5.9℃从上面的数据可以看出，排气温度（75.6℃）和吸汽温度（5.93℃）均偏低，因此考虑加长毛细管而增大节流，具体加长多少视测试数据而定，在这里由于排、吸汽温度均在正常范围的下限，所以加长100mm。
另外，为了提高效率，在没有很高把握的情况下，更换毛细管应尽可能使参数稍微偏向另一端。
b) 选用毛细管φ1.37×600mm ,1根,测试数据为：制冷量：2565 W输入功率：950.8 W能效比：2.65 W/W出风温度：室内13.1℃，室外41.0℃排气温度：88.9℃吸汽温度：10.1℃由上面的数据分析，排气温度（88.9℃）和吸汽温度（10.1℃）均偏高，说明毛细管过长，因此为得到最佳状态，需适当减短毛细管以减小节流，可取500mmh和600mm的中间值，即550mm长。
c) 选用毛细管φ1.37×550mm ,1根,测试数据为：制冷量：2563 W输入功率：946.8 W能效比：2.70 W/W出风温度：室内13.2℃，室外41.0℃排气温度：79.5℃吸汽温度：5.8℃此时的各项参数已基本合理，制冷量、输入功率和能效比均已达到国标和内部要求。
计算冰箱冷柜毛细管的公式Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在米米之间，一端焊接到干燥过滤器的输出端，插入深度一般在~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：R12 ~CM2R134 ~CM2R22 ~18KG/CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）米/升冷藏室长度=2/3总容积（升）米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积米/升+2/3总容积米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

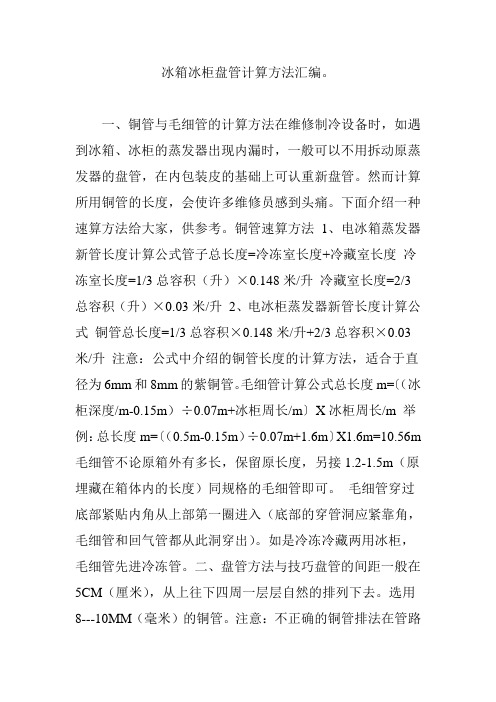

冰箱冰柜盘管计算方法汇编。
一、铜管与毛细管的计算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
铜管速算方法1、电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2、电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为6mm和8mm的紫铜管。
毛细管计算公式总长度m=〔（冰柜深度/m-0.15m）÷0.07m+冰柜周长/m〕X冰柜周长/m 举例：总长度m=〔（0.5m-0.15m）÷0.07m+1.6m〕X1.6m=10.56m 毛细管不论原箱外有多长，保留原长度，另接1.2-1.5m（原埋藏在箱体内的长度）同规格的毛细管即可。
毛细管穿过底部紧贴内角从上部第一圈进入（底部的穿管洞应紧靠角，毛细管和回气管都从此洞穿出）。
如是冷冻冷藏两用冰柜，毛细管先进冷冻管。
二、盘管方法与技巧盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。
选用8---10MM（毫米）的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅等后疑症。
毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。
冰箱选用在0.4---0.6mm之间。
冰柜选用在0.6---0.8mm之间。
冷藏柜选用在0.8---1mm之间。
毛细管的长度：冰柜在2.8----4.0m（米）。
制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，（兆帕）。
毛细管长度不是绝对的。

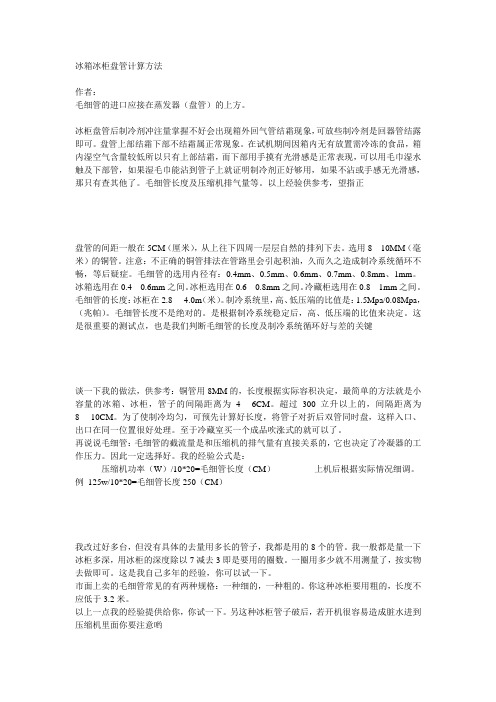

冰箱冰柜盘管计算方法--------------------------------------------------------------------------------作者：-毛细管的进口应接在蒸发器（盘管）的上方。
冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。
盘管上部结霜下部不结霜属正常现象。
在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。
毛细管长度及压缩机排气量等。
以上经验供参考，望指正盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。
选用8---10MM（毫米）的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。
毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。
冰箱选用在0.4---0.6mm之间。
冰柜选用在0.6---0.8mm之间。
冷藏柜选用在0.8---1mm之间。
毛细管的长度：冰柜在2.8----4.0m（米）。
制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，（兆帕）。
毛细管长度不是绝对的。
是根据制冷系统稳定后，高、低压端的比值来决定。
这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4----6CM。
超过300立升以上的，间隔距离为8----10CM。
为了使制冷均匀，可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。
至于冷藏室买一个成品吹涨式的就可以了。
再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。
冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！另有压力测量法：电冰箱制冷循环主要分四个过程，分别是压缩、冷凝、节流与蒸发。
其中节流过程由毛细管完成。
毛细管将冷凝器送来的高压、中温（接近室内温度）的制冷剂液体节流成低压、低温的制冷剂液体（其中含部分气体），经节流后的制冷剂流过蒸发器，从而吸收箱内的热量，达到制冷降温的目的。
毛细管一端连着冷凝器，另一端连着蒸发器，由其保持两端一定的压力差，并起到由冷凝器向蒸发器的供液控制作用。
毛细管的供液能力对电冰箱的制冷效果有很大影响。
若供液量很小，则蒸发器内的制冷剂会偏少，从而制冷效果差，箱内结霜面少；若供液量过大，制冷剂的蒸发压力会很高，从而蒸发温度高、箱内温度达不到相应的温度等级，严重的还会造成压缩机无法停机故障。
毛细管的供液能力与其几何尺寸有关。
长度越长、内径越小，相应的供液量越小；反之越大。
电冰箱中使用的毛细管，一般使用内径为0.5～1mm、长度2～4m的紫铜管。
其尺寸主要由电冰箱采用的压缩机功率与其相应温度等级确定。
在修理中，若需更换毛细管，一般有以下两种方法。
1.把原毛细管整个取出，更换为与原毛细管相同内径、长度的新管即可。
2.若无法知道原冰箱内的毛细管具体尺寸，或买不到原规格的毛细管，又需更换新的毛细管时，可采用以下方法确定具体尺寸，相关部件及仪表连接，如附图所示。
在待修电冰箱压缩机的工艺口上接一只修理三通阀和低压表，脱开冷凝器出口与过滤器焊接点，接入修理三通阀与高压表，在过滤器的出口处焊上待换的新毛细管，毛细管的另一端敞开。
分别打开两只修理三通阀，启动压缩机。
空气由接在压缩机工艺口的修理阀吸入，从毛细管敞开的一端喷出。
当接工艺口的低压表压力与大气压力相等时，接在冷凝器出口和过滤器间的高压表压力应保持在1～1.2MPa。
如果高压表压力过高，可将毛细管适当截去一段；如果高压表压力过低，则应换用更长或内径更小的毛细管。
冰箱冰柜毛细管长度确定冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！自制冰箱、冰柜蒸发器和毛细管的速算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法1．电冰箱蒸发器新管长度计算公式：管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2 /3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管。
4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。
电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。
以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。
实际调试毛细管的时候，是将压缩机的低压端开口放置在大气中，大气压力在表上的读数为0，实际的压力为0.1MPa。
在压缩机高压端接压力表和毛细管，由于毛细管的阻流产生了高压压力读数，高压压力也应该是低压压力的10倍，所以高压压力的只是1MPa，读数为0.9MPa。
其实一台好的电冰箱其压缩比可以达到1:12的，因此调试毛细管的长度高压读数为1.1MPa 也是可以的。
因此毛细管的长度可以有一定的伸缩性的，不一定就是标准要多少的。
一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即可。
冰箱冰柜盘管计算毛细管的进口应接在蒸发器（盘管）的上方。
冰柜盘管后制冷剂冲注量掌握不好会出现箱外回气管结霜现象，可放些制冷剂是回器管结露即可。
盘管上部结霜下部不结霜属正常现象。
在试机期间因箱内无有放置需冷冻的食品，箱内湿空气含量较低所以只有上部结霜，而下部用手摸有光滑感是正常表现，可以用毛巾湿水触及下部管，如果湿毛巾能沾到管子上就证明制冷剂正好够用，如果不沾或手感无光滑感，那只有查其他了。
毛细管长度及压缩机排气量等。
以上经验供参考，望指正盘管的间距一般在5CM（厘米），从上往下四周一层层自然的排列下去。
选用8---10MM（毫米）的铜管。
注意：不正确的铜管排法在管路里会引起积油，久而久之造成制冷系统循环不畅，等后疑症。
毛细管的选用内径有：0.4mm、0.5mm、0.6mm、0.7mm、0.8mm、1mm。
冰箱选用在0.4---0.6mm之间。
冰柜选用在0.6---0.8mm之间。
冷藏柜选用在0.8---1mm之间。
毛细管的长度：冰柜在2.8----4.0m （米）。
制冷系统里，高、低压端的比值是：1.5Mpa/0.08Mpa，（兆帕）。
毛细管长度不是绝对的。
是根据制冷系统稳定后，高、低压端的比值来决定。
这是很重要的测试点，也是我们判断毛细管的长度及制冷系统循环好与差的关键谈一下我的做法，供参考：铜管用8MM的，长度根据实际容积决定，最简单的方法就是小容量的冰箱、冰柜，管子的间隔距离为4----6CM。
超过300立升以上的，间隔距离为8----10CM。
为了使制冷均匀，可预先计算好长度，将管子对折后双管同时盘，这样入口、出口在同一位置很好处理。
至于冷藏室买一个成品吹涨式的就可以了。
再说说毛细管：毛细管的截流量是和压缩机的排气量有直接关系的，它也决定了冷凝器的工作压力。
因此一定选择好。
我的经验公式是：压缩机功率（W）/10*20=毛细管长度（CM）上机后根据实际情况细调。
例125w/10*20=毛细管长度250（CM）我改过好多台，但没有具体的去量用多长的管子，我都是用的8个的管。
冰柜盘管计算公式冷柜横式盘管一般用直径8mm铜管，距冷柜口5-6cm处盘第一圈，然后逐圈往下盘，每圈间隔7cm，距底部约10cm处结束。
盘管上部接毛细管，底部转角处开洞接压缩机进气。
盘管要平整，转弯要准，长度的两头适当的部位用铝卡将盘管固定在冷柜内壁上，宽度内不需装卡固定。
冰柜横式盘管的长度：测量冰柜内壁一圈的周长；深度上部空出5CM，底部空出10CM，其余的深度按每间隔7CM盘一圈，得出所需盘管的圈数再加1圈（第一圈）；最后乘周长就是盘管的总长度了。
如测得周长为1.6米，深度为50厘米的冰柜。
计算公式：总长度m=〔（冰柜深度/m-0.15m）÷0.07m+冰柜周长/m〕X冰柜周长/m举列：总长度m=〔（0.5m-0.15m）÷0.07m+1.6m〕X1.6m=10.56m毛细管不论原箱外有多长，保留原长度，另接1.2-1.5m（原埋藏在箱体内的长度）同规格的毛细管即可，一定能行。
毛细管穿过底部紧贴内角从上部第一圈进入（底部的穿管洞应紧靠角，毛细管和回气管都从此洞穿出）。
如是冷冻冷藏两用冰柜，毛细管先进冷冻管。
竖盘管与横盘管比较有三点好处：1、转角处不浪费（不占）冰箱冷柜空间；2、不积存冷凝水，以免内壁腐烂；3、运行中或停机后初开机时能有效避免液击压缩机。
自制冰箱、冰柜蒸发器和毛细管的速算方法--------------------------------------------------------------------------------在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管。
1 . 毛细管长度的试验方法
将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。
再抽真空、充注制冷剂。
2.
工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：
在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。
下面提供不同的制冷剂的压力范围：
R12 11.5~12.5KG/CM2
R134 10.5~11.5KG/CM2
R22 15.5~18KG/CM2
R600 9.6~10.5KG.CM2
在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致
3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法
在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。
然而计算所用铜管的长度，会使许多维修员感到头痛。
下面介绍一种速算方法给大家，供参考。
一、速算方法
1．电冰箱蒸发器新管长度计算公式
管子总长度=冷冻室长度+冷藏室长度
冷冻室长度=1/3总容积（升）×0.148米/升
冷藏室长度=2/3总容积（升）×0.03米/升
2．电冰柜蒸发器新管长度计算公式
铜管总长度=1/3总容积×0.148米/升+2/3总容积×0.03米/升
注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管
4.
电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。
电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。
以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。
实际调试毛细管的时候，是将压缩机的低压端开口放置在大气中，大气压力在表上的读数为0，实际的压力为0.1MPa。
在压缩机高压端接压力表和毛细管，由于毛细管的阻流产生了高压压力读数，高压压力也应该是低压压力的10倍，所以高压压力的只是1MPa，读数为0.9MPa。
其实一台好的电冰箱其压缩比可以达到1:12的，因此调试毛细管的长度高压读数为1.1MPa也是可以的。
因此毛细管的长度可以有一定的伸缩性的，不一定就是标准要多少的。
一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即可。
使用年限长的冷柜制冷效果差
维修时排放制冷剂，感觉制冷剂量并未减少，经打压检漏并未发现系统泄漏。
怀疑压缩机排气效率降低，但更换压缩机无效。
产生此故障的原因是压机使用年限时间长，压机线圈绝缘漆与压机油和制冷剂发生共溶，在毛细管内壁“结蜡”，减小毛细管内径，造成制冷剂流量减弱，机器出现制冷差。
经冲洗无效后，可剪短毛细管0.4M左右，故障即可排除筑龙网拉来的：毛细管
毛细管节流的特点
毛细管是一根有规定长度的小孔径管子，它没有运动部件，在制冷系统中可产生预定的压力降，一般用作电冰箱、空调机和小型冷库的节流元件。
毛细管依*其流动阻力沿长度方向产生压力降，来控制制冷剂的流量和维持冷凝器和蒸发器的压差。
当有一定过冷度的制冷剂进入毛细管后，会沿着流动方向产生压力和状态变化，先是过冷液体随压力的逐步降低，先变为相应压力下的饱和液体，这一段称液相段，其压力降不大，且呈线性变化；从出现第一个气泡开始至毛细管末端，均为气液共存段，也称两相流动段，该段内饱和蒸汽含量沿流动方向逐渐增加，因此压力降呈非线性变化，愈到毛细管的末端，其单位长度上的压力降愈大。
当压力降低至相应温度下的饱和压力时，就要产生闪发现象，使液体自身蒸发降温，也就是随着压力的降低，制冷剂的温度也相应降低，既降低至相应压力下的饱和温度。
毛细管作节流装置的特点
毛细管由紫铜管拉制而成，结构简单，造成方便，价格低廉。
没有运动部件，本身不易产生故障和泄漏。
具有自动补偿的特点，既制冷剂在一定压差（△P=PK-PO）下，流经毛细管时的流量稳定的，当制冷负荷变化，冷凝压力PK增大或蒸发压力PO降低时，△P 值增大，制冷剂在毛细管内流量也相应增大，以适应制冷负荷变化对流量的要求，但这种补偿的能力较小。
制冷压缩机停止运转后，制冷系统内的高压侧压力和低压侧压力可迅速得到平衡，再次起动运转时，制冷压缩机的电动机起动负荷较小，故不必使用起动转矩大的电动机，这一点对半封闭和全封闭式制冷压缩机尤其重要。
毛细管的选择方法
毛细管的内径和长度必须经选择，但毛细管的理论计算比较复杂，计算结构误差也很大，所以一般均在选定内径之后，再来决定长度，在规定的条件下根据试验结果来决定毛细管尺寸。
氮气测定法和液体测量法：测量方法是在毛细管连接在入口压力为表压
980KPa的容器上，环境温度保持不变，测量毛细管每分钟的液体流量值。
在制冷系统上直接测定毛细管流量：在制冷系统排气管上连接一个压力计。
吸气口与表压力为零的干燥空气或氮气源相接。
开启压缩机后，制冷系统压力（电冰箱）最好达到1200--1300KPa（蒸发温度为-15℃至-18℃），如果希望改变蒸发器压力，只需要加长或减短毛细管的长度就可以实现了。
这种方法操作简单，精度不高，可在维修时使用。
空调机和冷饮机一类的制冷系统一般使用“空调工况”，毛细管较粗，阻力小，用此方法测定毛细管的空气流量值，表压力可达到540--590KPa。
最基本的方法是按原毛细管的长度和内径尺寸更换新的就OK了。
毛细管流量液体测定法毛细管流量气体测定法
膨胀阀
膨胀阀的种类
手动膨胀阀：是最简单的节流阀，它试用于制冷系统手动控制的场合。
它实际是一种带有细牙螺纹调节的针阀，手动调节阀的开启度。
当压缩机停机后，必须关闭手动膨胀阀，切断液体通路。
自动膨胀阀：是依*作用在膜片（或波纹管）上相应的吸气压力来控制液体流量的一种自动阀，当阀开启时，制冷剂液体进入蒸发器，引起蒸发器压力的升高，同时会导致膨胀阀的关小。
当压缩机抽吸蒸发器中的蒸气时，压力降低，这种趋势会促使膨胀阀开打，这样它能自动调节阀的开启度。
制冷系统运行时，阀永远不会全关。
当压缩机开动时，针阀立即开大；当压缩机停止时，蒸发器中的压力可使膨胀阀全关。
热力膨胀阀：是一种改进型的自动膨胀阀，广泛用于制冷和空调设备上，膜片或波纹管上部的压力来自远距离感温包压力的响应。
感温包内充有与制冷系统相似的工质，感温包柞缚在蒸发器出口附近的吸气管上，用毛细管与膨胀阀膜片（或波纹管）腔室相连。
制冷系统运行时，热力膨胀阀的感温包对吸气管上所在点的吸气热度起响应，自动调节阀的开启度，使蒸发温度得自动调节。
经验公式：Gg＝5400X△PXD2.8XL－0.5
此式中Gg表示系统质量流量
P表示压差
D表示毛细管内径
L表示毛细管长度
3-4毛细管与充灌量匹配
在实际毛细管与充灌量匹配过程中，存在一些关系。
制冷剂充灌量与吸气压力，排气压力（毛细管长度）
(1) 制冷剂充灌量增加，毛细管不变，吸排汽压力都会上升，耗功上升，过热度下降，过冷度上升。
（2）制冷剂充灌量不变，毛细管增加，则吸气压力下降，排气压力增加，吸排气温度上升,耗功增加，过热度上升，过冷度上升。
