毛细管长度的确定

毛细管节流的计算方法制冷系统中一般称内径0.5~2mm左右,长度在1～4m左右的紫钢管为毛细管。

在内径及长度已确定后，毛细管的流量主要受进、出口两侧即高、低压两端压力差大小的影响，与来液过冷度大小、含闪发气体多少以及管弯曲程度、盘绕圈数等也有关。

因此机组系统一定时，不能任意改变工况或更换任意规格的毛细管。

据有关实验表明，在同样工况和同样流量条件下，毛细管的长度与其内径的4。

6次方近似成正比，即L1/L2=(d1/d2）4.6 当环境温度升高或制冷剂充加量过多时，冷凝器压力变高，毛细管流量增大会使蒸发器压力及蒸发温度随之升高。

反之,当环境温度降低或制冷剂充加量不足时，冷凝器压力变低,毛细管流量减小会使蒸发器压力及蒸发温度随之降低，导致制冷量下降，甚至降不到所需的温度。

因此,采用毛细管的制冷设备，必须根据设计要求严格控制制冷剂的充加量.例如200L左右的电冰箱加R12量在150克左右,上下偏差不大于5克.一般系统的首次充液量M可近似按下式确定：M=20+0.6V （克）式中：V？蒸发盘管内容积（cm3）一般冰箱用内径为0。

5mm、长度3m的紫铜毛细管。

一般空调用内径为1。

42mm、长度450mm的紫铜毛细管。

(视实际情况调整）毛细管选型计算数据制冷量：1000W，冷媒：R12，蒸发温度（以蒸发压力（即低压）查标准表)：—10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度,回气温度：-5度，可以选用的毛细管型号及长度如下：制冷量:1000W,冷媒：R22，蒸发温度（以蒸发压力(即低压）查标准表)：-10度，冷凝温度（以冷凝压力（即高压）查标准表）：40度, 回气温度:—5度，可以选用的毛细管型号及长度如下：。

电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？电冰箱电冰柜重新盘管后怎样确定毛细管的合理长度？(huanghuangming )毛细管长度的试验方法：将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在0.98-----1.177Mpa左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在2.0米-2.8米之间，一端焊接到干燥过滤器的输出端，毛细管插入深度一般在0.5~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 11.5~12.5KG/CM2 R134 10.5~11.5KG/CM2 R22 15.5~18KG/CM2 R600 9.6~10.5KG.CM2 在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致。

3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法：在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

计算冰箱冷柜毛细管的公式Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998计算冰箱冷柜毛细管的公式1 . 毛细管长度的试验方法将工艺管打开，高压管连接压力表，毛细管的一端连接干燥过滤器，另一端暂不焊接，启动压缩机，如果压力表的压力稳定在左右，可以认为合适，压力过高就要割断一小段，压力过小时就加一小段，反复试验直到合适为止，然后将毛细管和蒸发器连接好。

再抽真空、充注制冷剂。

2.工厂大部分采用测试的方法来判定毛细管的长短，需要的设备有：高压瓶、流量计、液压测量和气压测量等条件，而在维修当中由于条件的制约，就有些困难; 下面介绍一种方便的测量方法：在需要更换毛细管的冰箱的冷凝器输出端换一个双尾干燥过滤器，焊接好冷凝器的接头和工艺管（工艺管选择直径5毫米的铜管和三通压力表架，在选择一条基本上与原毛细管差不多直径的毛细管，长度在可根据压缩机的功率估计，一般在米米之间，一端焊接到干燥过滤器的输出端，插入深度一般在~1厘米左右不能太深，过深会触到干燥过滤器的过滤网上造成堵塞，也不能过短，太短会使赃物堵住毛细管的口径，焊接无误后，切开压缩机的工艺口，开启压缩机观查接在干燥过滤器上的压力表的压力，根据所用的制冷剂的不同选择压力的大小，如压力过高可截短一些毛细管，反之要加长，当基本上符合下面提供的压力范围内即可。

下面提供不同的制冷剂的压力范围：R12 ~CM2R134 ~CM2R22 ~18KG/CM2在实际维修当中不断的测试及可得出标准的长度可供以后无需测试及可知道长度，但是必须和测试的毛细管的直径一致3 . 自制冰箱、冰柜蒸发器和毛细管的速算方法！！！在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一、速算方法1．电冰箱蒸发器新管长度计算公式管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）米/升冷藏室长度=2/3总容积（升）米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积米/升+2/3总容积米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

毛细管通用计算
1、经验公式
毛细管的计算公式到目前为止都不是很精确。

现介绍一种从管道阻力计算中推导出来的经验公式。

公式中的所取的摩阻系数采用勃兰休斯公式，即
f=0.3164R-0.25-
根据有关报导，此公式作为摩阻系数计算毛细管长度，更能接近实际。

毛细管计算的经验公式如下：
式中－压力差（Pk-Pe），单位为Pa
Re——雷诺数，
L——毛细管长度，单位m
w——制冷剂流量，单位m/s
ρ——制冷剂密度，单位kg/m3
d——毛细管内径，单位m
2、类比法
由于毛细管的理论计算比较复杂，因此选配毛细管的方法，一般是用计算法（或图解法）初步计算毛细管的直径和长度，然后再用实验的方法以验证精确的直径与长度。

而实用上还可以采用一种所谓类比法。

这是一种经验方法，即参考比较成熟的同类产品进行类比而选择所需要的毛细管。

可先从已经生产的老产品中挑选一种与所设计的新产品具有相同或相近的工况，然后按比例推算新产品所需毛细管的尺寸，然后加以实验验证。

一般小系统，尤其是家用空调应该经常用该方法。

3、计算机辅助设计
通过相关文献的查阅，可以看出，现国内外毛细管的计算机方法的数学模型都很类似，主要区别在于一些公式的选取，现择选其中一篇含金量较高文章如下，希望能参考其中的公式，编写出毛细管计算的实用程序。

最后在实验的基础上对其进行修正。

毛细管的确定依据与容积的关系冰箱冷柜的毛细管，是用来调节制冷剂流量和压力的节流装置。

它的通径和长度，直接关系制冷效果的好坏。

在压缩机的功率、冰箱冷柜的容积（或蒸发和冷凝面积）不变的情况下，经过维修测试，如果只将原毛细管加长，结果低压降低，虽然蒸发温度和制冷的温度低，但制冷量小，制冷缓慢，回气过热度大；如果只将原毛细管缩短，结果低压升高，蒸发压力及温度高，虽然制冷的速度快了，制冷量大了，但由于蒸发温度高，制冷的温度也高，冷凝压力及温度也同时升高，压缩机的运行电流增大。

剪短毛细管，低压压力升高，高压也升高，负荷增加，压缩机的电流也升高；加长毛细管的长度，低压压力降低，高压也降低，负荷减小，压缩机的电流也降低。

前者的制冷速度快，蒸发压力高，但制取的温度没有后者的低；后者的制冷速度慢，蒸发压力低，制取的温度较前者低。

毛细管的通径越小，长度越长，制冷剂通过的流量就越少，节流后的压力也越低；毛细管的通径越大，长度越短，制冷剂通过的流量就越多，节流后的压力也越高。

根据制冷剂的热力性质，压力越低，相对应的温度就越低；压力越高，相对应的温度也就越高。

依照这一定律，如果冰箱冷柜所用的毛细管径过小或长度过长，毛细管终端的压力和温度就越低，相应的蒸发压力和温度也越低。

但由于进入蒸发器流量的减少，压力的降低，造成蒸发（换热）速度减慢，单位容积制冷量降低，影响制冷效果。

相反，如果冰箱冷柜所用的毛细管径过大或长度过短，毛细管终端的压力和温度就越高，相应的蒸发压力和温度也越高。

进入蒸发器的流量和压力都加大，虽然蒸发速度和单位容积（时间）制冷量提高了，但制冷蒸发温度高，效果同样不佳。

毛细管长度与通径的确定，是根据制冷的蒸发温度而确定的。

大家知道，毛细管是节流装置，如同节流阀膨胀阀一样，都是控制和调节进入蒸发器的液体流量及压力，而我们在调节膨胀阀时，通常都是依据蒸发温度来调节的，即蒸发温度高，开大膨胀阀，加大流量和压力；蒸发温度低，关小膨胀阀，减小流量及压力。

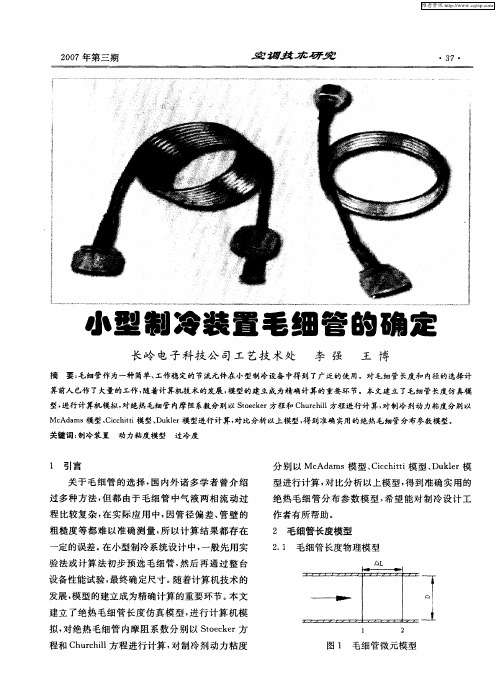

小型制冷装置毛细管的确定长岭电子科技公司工艺所李强长岭股份有限公司研发部王博简介：毛细管作为一种简单、工作稳定的节流元件在小型制冷设备中得到了广泛的使用。

对毛细管长度和内径的选择计算前人已作了大量的工作，随着计算机技术的发展，模型的建立成为精确计算的重要环节。

本文建立了毛细管长度仿真模型，进行计算机模拟，对绝热毛细管内摩阻系数分别以Stoecker方程和Churchill方程进行计算，对制冷剂动力粘度分别以McAdams模型、Cicchitti模型、Dukler模型进行计算，对比分析以上模型，得到准确实用的绝热毛细管分布参数模型。

关键字：制冷装置动力粘度模型过冷度1 引言关于毛细管的选择，国内外诸多学者曾介绍过多种方法，但都优于毛细管中气液两相流动过程比较复杂，在实际应用中，因管径偏差、管壁的粗糙度等都难以准确测量，所以计算结果都存在一定的误差。

在小型制冷系统设计中，一般先用实验法或计算法初步预选毛细管，然后再通过整台设备性能试验，最终确定尺寸。

随着计算机技术的发展，模型的建立成为精确计算的重要环节。

本文建立了绝热毛细管长度仿真模型，进行计算机模拟，对绝热毛细管内摩阻系数分别以Stoecker方程和Churchill方程进行计算，对制冷剂动力粘度分别以McAdams模型、Cicchitti模型、Dukler模型进行计算，对比分析以上模型，得到准确实用的绝热毛细管分布参数模型，希望能对制冷设计工作者有所帮助。

2 毛细管长度模型2.1 毛细管长度物理模型为了简化毛细管的数学模型，需要在正确了解毛细管内所发生的物理现象的基础上，作以下的物理假设：1) 假设工质流经毛细管是一维绝热均相流动，流动处于紊流区，且制冷剂在流动过程中状态变化是连续的。

2) 不考虑毛细管的内径不一致与表面粗糙度的影响。

3) 忽略亚稳态流动。

建立用于分析的物理模型如图1所示。

2.2 毛细管长度数学模型对于稳态流动，连续性方程：（1）能量方程：（2）动量方程：（3）制冷剂流体进入毛细管，开始处于过冷区，比容不变，焓值也不变，由式（3）积分得：（4）随着制冷剂在毛细管中继续流动时，压力逐渐下降，焓保持不变，流动变为两相流，根据假设对上述方程离散化，则：连续性方程：（5a）或（5b）能量方程：（6）动量方程：（7）为常数，则：由（7）式得：(8)其中焓、比容由下式确定：速度取1、2点的平均值：内摩阻系数采用Stoecker[1]模型：（9）取1、2点的平均值：动力粘度采用Cicchitti[2]模型（10）若1点参数已知，由以上方程可计算出2点参数,由式（8）计算绝热毛细管长度，进而计算出毛细管管长。

毛细管及冷媒量匹配设计规范WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】毛细管及冷媒量匹配设计规范适用范围本规范适用于房间空调器毛细管冷媒量的匹配设计。

规范性弓I用文件下列文件中的条款通过本标准的弓I用而成为本标准的条款。

凡是注日期的弓I用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的弓I 用文件，其最新版本适用于本标准。

国家标准GB/T 7725-2004房间空气调节器GB房间空气调节器能源效率限定值及节能评价值企业标准QJ/-2001a房间空气调节器QJ/家用产品试验指引IQJ/异常噪声检测、判定方法QJ/产品可靠性评定导则QJ/产品可靠性试验室评定方法QJ/房间空气调节器凝露试验判定方法QJ/整机一般环境长期运行试验规范QJ/长途运输试验规范QJ/振动运输试验方法QJ/零部件耐候性试验和评价方法QJ/分体式空调器非标安装评价方法Q/MDL006-2000变频式房间空气调节器设计要求制冷系统媒量的确定：在进行制冷系统的匹配时，如何确定冷媒的充注量是很重要的一个步骤，对任何制冷系统其冷媒充注量必须合适。

一般制冷系统冷媒的充注量与两器、连接管、室内外风量、压缩机有关，在匹配时往往要根据冷凝器和蒸发器的内容积、连接管的长度和管径大小、压缩机允许充注的冷媒量来确定制冷系统的冷媒充注量。

首先要查一查所用压缩机的最大允许冷媒充注量，匹配时所充注的冷媒量不能超过该允许值，如果超过就必须通知压缩机厂对该冷媒量进行确认，要验证压缩机油面、液面是否满足要求，同时追加长配管试验（分体机15m、柜机20m、天花机30m、定制机另算，分别按规定配管长度做GB-7725-2004要求的可靠性试验，主要观察压缩机在各种工况下油位、温度、压力等参数，确保压缩机在压缩机厂规定的允许范围内运行）和高落差试验（分体机5m、柜机10m、天花机15m,分别按规定高落差做长期运行，主要观察压缩机的油位，其油位要确保压缩机能可靠运行）。

冰箱冰柜毛细管长度确定一般家用冰箱冰柜的毛细管长度在2.2----2.5m，300立升以上的冰柜一般为3----3.5m，可上机后细调！自制冰箱、冰柜蒸发器和毛细管的速算方法在维修制冷设备时，如遇到冰箱、冰柜的蒸发器出现内漏时，一般可以不用拆动原蒸发器的盘管，在内包装皮的基础上可认重新盘管。

然而计算所用铜管的长度，会使许多维修员感到头痛。

下面介绍一种速算方法给大家，供参考。

一、速算方法1．电冰箱蒸发器新管长度计算公式：管子总长度=冷冻室长度+冷藏室长度冷冻室长度=1/3总容积（升）×0.148米/升冷藏室长度=2/3总容积（升）×0.03米/升2．电冰柜蒸发器新管长度计算公式铜管总长度=1/3总容积×0.148米/升+2 /3总容积×0.03米/升注意：公式中介绍的铜管长度的计算方法，适合于直径为∮6mm和∮8mm的紫铜管。

4.电冰箱要求压缩比达到1:10，才能使制冷系统达到设计规范。

电冰箱的压缩机是高压压缩机，本身的压缩比远远满足要求，所以1:10的压缩比就要有节流毛细管来控制了，毛细管加长可以增加压缩比，毛细管减短可以降低压缩比。

以制冷系统的低压压力0.06MPa为基准，则其绝对压力为0.16MPa，由于压缩比为1：10，所以高压压力是低压压力的10倍，则高压压力为1.6MPa，用压力表读数为1.5MPa。

实际调试毛细管的时候，是将压缩机的低压端开口放置在大气中，大气压力在表上的读数为0，实际的压力为0.1MPa。

在压缩机高压端接压力表和毛细管，由于毛细管的阻流产生了高压压力读数，高压压力也应该是低压压力的10倍，所以高压压力的只是1MPa，读数为0.9MPa。

其实一台好的电冰箱其压缩比可以达到1:12的，因此调试毛细管的长度高压读数为1.1MPa 也是可以的。

因此毛细管的长度可以有一定的伸缩性的，不一定就是标准要多少的。

一般用电冰箱专用毛细管3m进行调试，观察压力表适当剪短毛细管即可。
