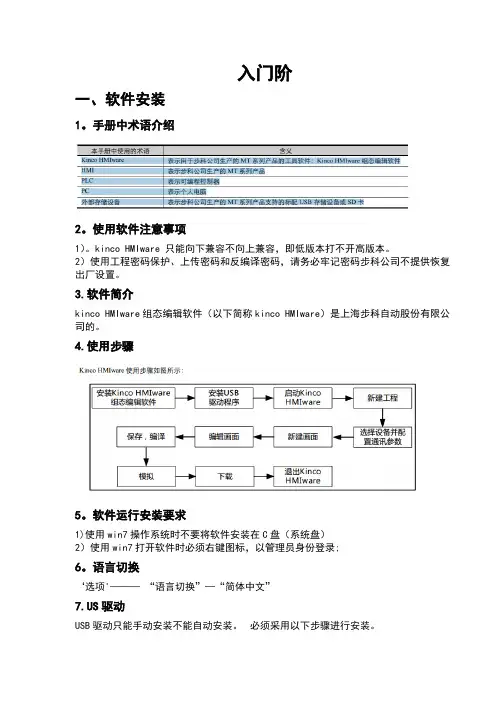

入门阶一、软件安装1。
手册中术语介绍2。
使用软件注意事项1）。
kinco HMIware 只能向下兼容不向上兼容，即低版本打不开高版本。
2）使用工程密码保护、上传密码和反编译密码，请务必牢记密码步科公司不提供恢复出厂设置。
3.软件简介kinco HMIware组态编辑软件（以下简称kinco HMIware）是上海步科自动股份有限公司的。
4.使用步骤5。
软件运行安装要求1)使用win7操作系统时不要将软件安装在C盘（系统盘）2）使用win7打开软件时必须右键图标，以管理员身份登录;6。
语言切换‘选项'———“语言切换”—“简体中文”驱动USB驱动只能手动安装不能自动安装。
必须采用以下步骤进行安装。
1）用USB连接触摸屏USB口与电脑USB口；2）PC弹出“硬件更新向导”---从列表或制定位置安装-下一步-—-单机浏览—--kincoware 中的drive 驱动。
二、制作工程1。
新建工程2.在通讯连接中选择设备的通讯方式从元件窗口拖拽通讯方式：（客户要求我们的设备是要走以太网的）。
所以根据IP分配，触摸屏地址为（192。
168。
1。
143）3。
选择PLC、触摸屏(全部在左侧元件列表中寻找）4.通讯连接5.触摸屏组态画面设计6。
更改背景属性颜色1.在当前页面空白处双击—弹出窗口属性对话框—更改背景颜色—--选择自定义颜色7.添加文字8。
打开非kinco DTOOLs制作的工程打开KINCO HMIWARE的工程，方法如下图，不是所有的kinco HMIware 文件都能打开进阶篇1.用户界面介绍2。
工具栏介绍2。
1 元件视图:在“plc 元件列表"的空白处右键鼠标，可以进行大\小图标的切换。
小图标2。
2工程结构窗口2。
3有时为了方便查看自己的触摸屏到底使用了哪些软元件：可以在：“查看—元件列表”设计方法画面切换：是当前窗口画面（或已经打开的子窗口）关闭，并打开另一个指定的窗口。
它有两种方法：1）使用功能键切换；2）使用PLC控制：“元件中的PLC控制”指定控制字地址。
WEINVIEW触摸屏实训简明手册目录触摸屏简介 (2)触摸屏实训 (3)一、实训目的 (3)二、实训器材 (3)三、实训指导 (4)四、实训要求 (7)五、软元件分配及系统接线图 (7)六、触摸屏画面设计 (7)七、PLC程序 (15)八、程序调试 (16)九、实训报告 (16)触摸屏简介MT500系列触摸屏，是专门面向PLC应用的，不同于一些简单的仪表式或其它的一些简单的控制PLC的设备，它继承了传统触摸屏的优点，其功能非常强大，使用非常方便。
MT500系列触摸屏硬件规格：1.24V供电，工作电流小于400mA。
2.高可靠性的触控面板。
3.32位RISC处理器。
4.可直接连接市场上大多数PLC以及变频器，温控表，单片机等连接。
5.TFT高对度、高亮度的LC显示器，支持256种色彩。
6.支持主-从通讯协议。
7.可同时使用两种不同端口与两种不同协议PLC或其它设备通讯。
MT500系列触摸屏组态软件：1．用户组态软件为EasyBuiler500,最新版本为V2.7.22．具备一般触摸屏组态软件的功能。
3．强大的模拟功能，有离线模拟、连接模拟、直接连线模拟、使用副站的方式进行直接连接模拟四种功能。
4．主-从通讯功能。
当一台MT500连接到PLC后，其余的MT500都可以通过它来获取PLC数据。
5．强大的图形编辑功能，支持画面水平/垂直模式显示、多国语言显示等功能。
6．宏指令功能，使用VB Script语法，让用户能够建立起自己的程序以实现特定的功能。
触摸屏实训实训课题触摸屏控制PLC输入输出点及电动机的正反转一、实训目的（1）了解触摸屏相关知识，掌握触摸屏的简单应用；（2）熟悉EasyBuiler500软件的使用，掌握图形、对象的操作和属性的设置；（3）掌握PLC 和触摸屏相关联的程序编制。
二、实训器材（1）可编程控制器1台（FX 2N -48MR ）； （2）MT506TV46WV 触摸屏1台； （3）电动机1台； （4）接触器2个；（5）触摸屏用DC 24V 电源，也可用PLC 输出DC 24V ；（6）计算机1台（已安装GX 或GPP 和EasyBuiler500软件）； （7）导线若干。
威纶触摸屏编程培训教程一、引言随着工业自动化领域的快速发展，触摸屏作为人机交互界面在工业控制系统中扮演着重要角色。
威纶作为全球领先的触摸屏制造商，其产品以稳定性高、性能卓越、操作简便等特点受到广大用户的青睐。
为了帮助用户更好地掌握威纶触摸屏的编程技能，本教程将详细介绍威纶触摸屏编程的基本概念、操作方法和实用技巧。
二、威纶触摸屏编程基础1.触摸屏概述触摸屏是一种传感器设备，通过检测用户手指在屏幕上的位置来实现人机交互。
威纶触摸屏具有响应速度快、抗干扰能力强、使用寿命长等特点。
2.编程软件介绍威纶触摸屏编程主要使用TSCreator软件，该软件具有直观的界面、丰富的功能和便捷的操作。
通过TSCreator，用户可以创建、编辑和调试触摸屏项目。
3.项目创建与配置（1）启动TSCreator，“新建项目”按钮，设置项目名称、屏幕尺寸等参数。
（2）在项目树状图中，右键“屏幕”，选择“添加新屏幕”，设置屏幕属性。
（3）在屏幕编辑区，通过拖拽控件到屏幕上，实现界面设计。
（4）双击控件，设置控件属性，如变量绑定、事件响应等。
4.变量与脚本（1）变量：用于存储和传递数据的容器。
在TSCreator中，可以创建各种类型的变量，如整数、实数、字符串等。
（2）脚本：触摸屏编程的核心，用于实现复杂的逻辑控制和数据处理。
TSCreator支持JavaScript脚本语言。
5.事件与函数（1）事件：触摸屏编程中的触发器，当用户操作屏幕或变量发生变化时，会产生相应的事件。
（2）函数：用于执行特定任务的代码块。
在TSCreator中，可以自定义函数，实现个性化的功能。
三、威纶触摸屏编程实践1.界面设计（1）根据实际需求，设计触摸屏界面，包括按钮、文本框、图表等控件。
（2）设置控件属性，如字体、颜色、大小等。
（3）通过脚本实现动态界面效果，如动画、滚动等。
2.数据处理（1）创建变量，用于存储设备运行数据。
（2）编写脚本，实现数据的读取、计算和显示。
