道路交通事故现场图形符 标准

道路交通事故现场图形符标准精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】附件一：道路交通事故现场图形符号标准道路交通事故现场图形符号1 范围本标准规定了道路交通事故现场图的图形符号。

本标准适用于道路交通事故现场记录图、现场平面图等图纸的手工制图和计算机制图。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GA17.4 道路交通事故现场信息代码第4部分：道路路面类型代码GA17.5 道路交通事故现场信息代码第5部分：道路路面情况代码GA24.4 机动车登记信息代码第4部分：机动车类型代码3 术语和定义下列术语和定义适用于本标准道路交通事故现场 the scene of road traffic accident发生道路交通事故的地点及其相关的空间范围。

道路交通事故现场记录图 the rough drawing for the scene of road traffic accident道路交通事故现场勘查时，按标准图形符号绘制的记录道路交通事故现场情况的图形记录。

道路交通事故现场平面图the ichnography for the scene of road traffic accident按标准图形符号、比例绘制的道路交通事故现场情况的平面图形记录。

4 交通元素图形符号3.1机动车图形符号机动车图形符号见表1。

表1 机动车图形符号3.3人体图形符号人体图形符号见表3。

表3 人体图形符号3.4牲畜图形符号牲畜图形符号见表4。

表4 牲畜图形符号5 道路及道路安全设施图形符号5.1道路结构、功能图形符号道路结构、功能图形符号见表5表5 道路结构、功能图形符号表5（续）5.2安全设施图形符号安全设施图形符号见表6。

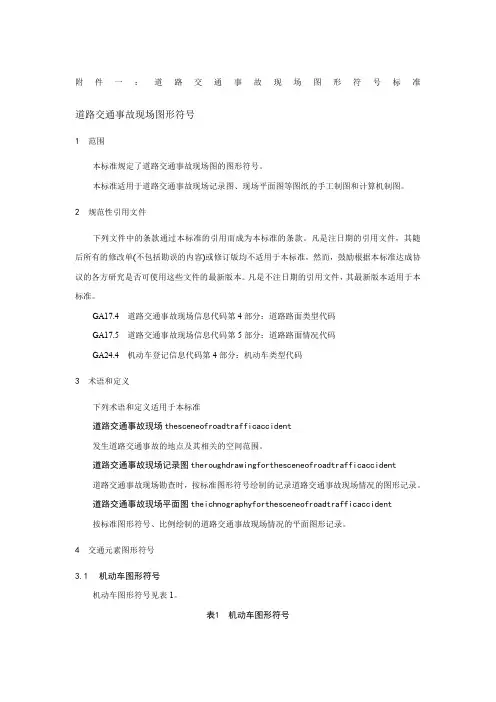

附件一：道路交通事故现场图形符号标准道路交通事故现场图形符号1 范围本标准规定了道路交通事故现场图的图形符号。

本标准适用于道路交通事故现场记录图、现场平面图等图纸的手工制图和计算机制图。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GA17.4道路交通事故现场信息代码第4部分：道路路面类型代码GA17.5道路交通事故现场信息代码第5部分：道路路面情况代码GA24.4机动车登记信息代码第4部分：机动车类型代码3 术语和定义下列术语和定义适用于本标准道路交通事故现场thesceneofroadtrafficaccident发生道路交通事故的地点及其相关的空间范围。

道路交通事故现场记录图theroughdrawingforthesceneofroadtrafficaccident道路交通事故现场勘查时，按标准图形符号绘制的记录道路交通事故现场情况的图形记录。

道路交通事故现场平面图theichnographyforthesceneofroadtrafficaccident按标准图形符号、比例绘制的道路交通事故现场情况的平面图形记录。

4 交通元素图形符号3.1机动车图形符号机动车图形符号见表1。

表1 机动车图形符号3.2非机动车图形符号非机动车图形符号见表2。

表2 非机动车图形符号3.3人体图形符号人体图形符号见表3。

表3 人体图形符号3.4牲畜图形符号牲畜图形符号见表4。

表4 牲畜图形符号5 道路及道路安全设施图形符号5.1道路结构、功能图形符号道路结构、功能图形符号见表5表5 道路结构、功能图形符号表5（续）5.2安全设施图形符号安全设施图形符号见表6。

表6 安全设施图形符号6 土地利用、植被和地物图形符号土地利用、植被和地物图形符号见表7。

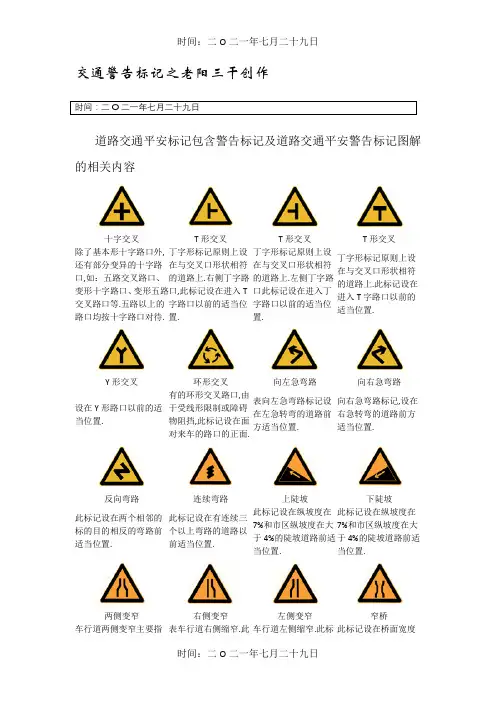

交通警告标记之老阳三干创作时间：二O 二一年七月二十九日道路交通平安标记包含警告标记及道路交通平安警告标记图解的相关内容十字交叉 T 形交叉T 形交叉T 形交叉 除了基本形十字路口外,还有部分变异的十字路口,如：五路交叉路口、变形十字路口、变形五路交叉路口等.五路以上的路口均按十字路口对待. 丁字形标记原则上设在与交叉口形状相符的道路上.右侧丁字路口,此标记设在进入T 字路口以前的适当位置. 丁字形标记原则上设在与交叉口形状相符的道路上.左侧丁字路口此标记设在进入丁字路口以前的适当位置.丁字形标记原则上设在与交叉口形状相符的道路上.此标记设在进入T 字路口以前的适当位置.Y 形交叉环形交叉 向左急弯路 向右急弯路 设在Y 形路口以前的适当位置. 有的环形交叉路口,由于受线形限制或障碍物阻挡,此标记设在面对来车的路口的正面.表向左急弯路标记设在左急转弯的道路前方适当位置. 向右急弯路标记,设在右急转弯的道路前方适当位置.反向弯路 连续弯路上陡坡 下陡坡此标记设在两个相邻的标的目的相反的弯路前适当位置. 此标记设在有连续三个以上弯路的道路以前适当位置.此标记设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置. 此标记设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置.两侧变窄 右侧变窄 左侧变窄 窄桥车行道两侧变窄主要指表车行道右侧缩窄.此车行道左侧缩窄.此标此标记设在桥面宽度沿道路中心线对城缩窄的道路；此标记设在窄路以前适当位置.标记设在窄路以前适当位置. 记设在窄路以前适当位置. 小于路面宽度的窄桥以前适当位置. 双向交通 注意行人注意儿童 注意牲畜表双向行驶的道路上,采取天然的或人工的隔离措施,把上下行交通完全别离,由于某种原因（施工、桥、隧道）形成无隔离的双向车道时,须设置此标记.一般设在郊外道路上划有人行横道的前方.城市道路上因人行横道线较多,可按照实际需要设置. 此标记设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场合或通道处. 此标记设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置.注意信号灯 注意落石 注意落石注意横风此标记设在不容易发明前方位信号灯控制的路口前适当位置. 此标记设在左侧有落石危险的傍山路段之前适当位置. 此标记设在右侧有落石危险的傍山路段之前适当位置.此标记设在经常有很强的侧风并有需要引起注意的路段前适当位置.易滑傍山险路 傍山险路 堤坝路此标记设在路面的摩擦系数不克不及满足相应行驶速度下要求紧急刹车距离的路段前适当位置.行驶至此路段必须减速慢行.此标记设在山区地势险要路段（道路外侧位陡壁、悬崖危险的路段）以前适当位置. 此标记设在山区地势险要路段（道路外侧位陡壁、悬崖危险的路段）以前适当位置.此标记设在沿水库、湖泊、河流等堤坝路以前适当位置.堤坝路村庄 隧道 渡口此标记设在沿水库、湖泊、河流等堤坝路以前适当位置.此标记设在不容易发明前方有村庄或小城镇的路段以前适当位置. 此标记设在进入隧道前的适当位置. 此标记设在汽车渡口以前适当位置.特别是有的渡口地形较位庞杂、道路条件较差,使用此标记能引起驾驶员的谨慎驾驶、注意平安.驼峰桥路面不服过水路面有人看守铁路道口此标记设在注意前方是拱度较大,不容易发明对方来车,应靠右侧行驶并应减速慢行.此标记设在路面不服的路段以前适当位置.此标记设在过水路面或漫水桥路段以前适当位置.此标记设在不容易发明的道口以前适当位置.无人看守铁路道口注意非机动车事故易发路段慢行此标记设在道口以前适当位置.此标记设在混合行驶的道路并经常有非机动车横穿、出入的地点以前适当位置.此标记设在交通事故易发路段以前适当位置.此标记设在前方需要减速慢行的路段以前适当位置.左右绕行左侧绕行右侧绕行施工此标记暗示有障碍物座左右侧绕行,放置在路段前适当位置.此标记暗示有障碍物左侧绕行,放置在路段前适当位置.此标记暗示有障碍物右侧绕行,放置在路段前适当位置.此标记可作为临时标记设在施工路段以前适当位置.注意危险斜杠符号斜杠符号斜杠符号此标记设在以上标记不克不及包含在其他危险路段以前适当位置.暗示距无人看守铁路道口的距离为50m.暗示距无人看守铁路道口的距离100m.暗示距无人看守铁路道口的距离为150m.叉形符号暗示多股铁道与道路交叉设在无人看守铁路道口标记上端.交通禁令标记道路交通平安标记包含禁令标记及道路交通平安禁令标记图解的相关内容禁止通行禁止驶入除公共汽车外禁止机动车通行暗示禁止一切车辆和行人通行.此标记设在禁止通行的道路入口处.暗示禁止车辆驶入.此标记设在禁止驶入的路段入口处.暗示禁止某种机动车通行.此标记设在禁止机动车通行的路段入口处.暗示禁止载货机动车通行.此标记设在载货机动车通行的路段入口处.禁止三轮机动车通行禁止大型客车通行禁止小型客车通行禁止汽车拖、挂车通行暗示禁止三轮机动车通行.此标记设在禁止三轮机动车通行的路段入口处.暗示禁止大型客车通行.此标记设在禁止大型客车通行的路段入口处.暗示禁止小型客车通行.此标记设在禁止小型客车通行的路段入口处.暗示禁止汽车拖、挂车通行.此标记设在禁止汽车拖、挂车通行的路段入口处.禁止拖拉机通行禁止农用车通行禁止二轮摩托车通行禁止某两种车通行暗示禁止拖拉机通行.此标记设在禁止拖拉机通行的路段入口处.暗示禁止农用运输车通行.此标记设在禁止农用运输车通行的路段入口处.暗示禁止两轮摩托车通行.此标记设在禁止两轮摩托车通行的路段入口处.暗示禁止某两种车通行.此标记设在禁止某两种车通行的路段入口处禁止非机动车通行禁止畜力车通行禁止人力货运三轮车通行禁止人力客运三轮车通行暗示禁止非机动车通行.此标记设在禁止非机动车通行的路段入口处.暗示禁止畜力车通行.此标记设在禁止畜力车通行的路段入口处.暗示禁止人力货运三轮车通行.此标记设在禁止人力货运三轮车通行的路段入口处.暗示禁止人力客运三轮车通行.此标记设在禁止人力客运三轮车通行的路段入口处.禁止人力车通行禁止骑自行车下坡禁止骑自行车上坡禁止行人通行暗示禁止人力车通行.此标记设在禁止人力车通行的路段入口处.暗示禁止骑自行车下坡通行.此标记设在禁止骑自行车下坡通行的路段入口处.暗示禁止骑自行车上坡通行.此标记设在禁止骑自行车上坡通行的路段入口处.暗示禁止行人通行.此标记设在禁止行人通行的路段入口处.禁止向左转弯禁止向右转弯禁止直行禁止向左向右转弯暗示前方路口禁止一切车辆向左转弯.此标记设在禁止向左转弯的路口前适当位置暗示前方路口禁止一切车辆向右转弯.此标记设在禁止向右转弯的路口前适当位置.暗示前方路口禁止一切车辆直行.此标记设在禁止直行的路口前适当位置.暗示前方路口禁止一切车辆向左向右转弯.此标记设在禁止向左向右转弯的路口前适当位置.禁止直行和向左转弯禁止直行和向右转弯禁止掉头禁止超车暗示前方路口禁止一切车辆直行和向左转弯.此标记设在禁止直行和向左转弯的路口前适当位置.暗示前方路口禁止一切车辆直行和向右转弯.此标记设在禁止直行和向右转弯的路口前适当位置.暗示前方路口禁止一切车辆掉头.此标记设在禁止掉头的路口前适当位置.暗示该标记至前方解除禁止超车标记的路段内,禁绝机动车超车.此标记设在禁止超车的起点.解除禁止超车禁止车辆临时或长时禁止车辆长时停放禁止鸣喇叭停放暗示禁止超车路段结束.此标记设在禁止超车的终点. 暗示在限定的规模内,禁止一切车辆临时或长时停放.此标记设在禁止车辆停放的地方.禁止车辆停放的时间、车种和规模可用帮助标记说明.禁止车辆长时停放,临时停放不受限制.禁止车辆停放的时间、车种和规模可用帮助标记说明. 暗示禁止鸣喇叭.此标记设在需要禁止鸣喇叭的地方.禁止鸣喇叭的时间和规模可用帮助标记说明. 限制宽度 限制高度 限制质量 限制轴重 暗示禁止装载宽度超出标记所示数值的车辆通行.此标记设在最大允许宽度受限制的地方.以图为例：装载宽度不得超出3米 暗示禁止装载高度超出标记所示数值的车辆通行.此标记设在最大允许高度受限制的地方.以图为例：装载高度不得超出3.5米. 暗示禁止总质量超出标记所示数值的车辆通行.此标记设在需要限制车辆质量的桥梁两端.以图为例：装载总质量不得超出10t. 暗示禁止轴重超出标记所示数值的车辆通行.此标记设在需要限制车辆轴重的桥梁两端.以图为例：限制车辆轴重量不得超出7t.限制速度 解除限制速度 停车检查 停车让行 暗示该标记至前方限制速度标记的路段内,机动车行驶速度不得超出标记所示数值.此标记设在需要限制车辆速度的路段的起点.以图为例：限制行驶时速不得超出40千米.暗示限制速度路段结束.此标记设在限制车辆速度路段的重点. 暗示机动车必须停车接受检查.此标记设在关卡将近处,以便要求车辆接受检查或缴费等手续.标记中可加注说明检查事项.暗示车辆必须在停止线以外停车了望,确认平安后,才准许通行.停车让行标记在下列情况下设置：(1)与交通流量较大的干路平交的支路路口；(2)无人看守的铁路道口；(3)其他需要设置的地方.减速让行会车让行 禁止运输危险物品车辆驶入标记暗示车辆应减速让行,通告车辆驾驶员必须慢行或停车,不雅察干路行车情况,在确保干道车辆优先的前提下,暗示车辆会车时,必须停车让对方车先行.设置在会车有困难的狭窄路段的一端或由于某种原因只能开放一暗示禁止运输危险物品车辆驶入.设在禁止运输危险物品车辆驶入路段的入口处.认为平安时方可续行.此标记设在视线良好交叉道路的次要路口.条车道作双向通行路段的一端. 交通指示标记道路交通平安标记包含道路交通平安指示标记及道路交通平安指示标记图解的相关内容直行 向左转弯 向右转弯直行和向左转弯 暗示只准一切车辆直行.此标记设在直行的路口以前适当位置. 暗示只准一切车辆向左转弯.此标记设在车辆必须向左转弯的路口以前适当位置. 暗示只准一切车辆向右转弯.此标记设在车辆必须向右转弯的路口以前适当位置.暗示只准一切车辆直行和向左转弯.此标记设在车辆必须直行和向左转弯的路口以前适当位置.直行和向右转弯 向左和向右转弯 靠右侧道路行驶靠左侧道路行驶 暗示只准一切车辆直行和向右转弯.此标记设在车辆必须直行和向右转弯）的路口以前适当位置. 暗示只准一切车辆向左和向右转弯.此标记设在车辆必须向左和向右转弯的路口以前适当位置. 暗示只准一切车辆靠右侧道路行驶.此标记设在车辆必须靠右侧行驶的路口以前适当位置. 暗示只准一切车辆靠左侧）道路行驶.此标记设在车辆必须靠左侧行驶的路口以前适当位置.立交直行和左转弯行驶立交直行和右转弯行驶环岛行驶 步行暗示车辆在立交处可以直行和按图示路线左转弯行驶.此标记设在立交左转弯出口处适当位置. 表暗示车辆在立交处可以直行和按图示路线右转弯行驶.此标记设在立交右转弯出口处适当位置.暗示只准车辆靠右环行.此标记设在环岛面向路口来车标的目的适当位置.暗示该街道只供步行.此标记设在步行街的两端.鸣喇叭 最低限速单行路向左或向右 单行路直行 暗示机动车行至该标记处必须鸣喇叭.此标记设在公路的急转弯处、陡坡等视线不良路段的起点. 暗示机动车驶入前方道路之最低时速限制.此标记设在高速公路或其他道路限速路段的起点.暗示一切车辆向左或向右单向行驶.此标记设在单行路的路口和入口处的适当位置.暗示一切车辆单向行驶.此标记设在单行路的路口和入口处的适当位置.干路先行 会车先行人行横道 右转车道 暗示干路先行,此标记设在车道以前适当位置. 暗示会车先行,此标记设在车道以前适当位置. 暗示该处为专供行人横穿马路的通道.此标记设在人行横道的两侧.暗示车道的行驶标的目的.此标记设在导向车道以前适当位置.直行车道 直行和有转合用车道 分向行驶车道公交线路专用车道 暗示车道的行驶标的目的.此标记设在导向车道以前适当位置. 暗示车道的行驶标的目的.此标记设在导向车道以前适当位置. 暗示车道的行驶标的目的.此标记设在导向车道以前适当位置.暗示该车道专供本线路行驶的公交车辆行驶.此标记设在进入该车道的起点及各交叉口入口处以前适当位置.机动车行驶机动车车道 非机动车行驶非机动车车道 暗示车道机动车行驶.此标记设在道路或车道的起点及交叉路口入口处前适当位置.暗示该道路或车道专供机动车行驶.此标记设在道路或车道的起点及交叉路口入口处前适当位置.暗示非机动车行驶.此标记设在道路或车道的起点及交叉路口入口处前适当位置.暗示该道路或车道专供非机动车行驶.此标记设在道路或车道的起点及交叉路口入口处前适当位置.允许掉头暗示允许掉头.此标记设在允许机动车掉头路段的起点和路口以前适当位置.交通指路标记道路交通平安标记包含道路交通指路标记及道路交通指路标记图解的相关内容地名著名地点行政区划分界道路办理别离国道编号省道编号县道编号行驶标的目的交叉路口预告交叉路口预告十字交叉路口十字交叉路口十字交叉路口十字交叉路口丁字交叉路口丁字交叉路口环形交叉路口环形交叉路口互通式立交互通式立交互通式立交互通式立交分岔处分岔处地点距离火车站飞机场停车场长途汽车站急救站客轮码头名胜奇迹加油站洗车轮渡地铁站餐饮汽车修理路滑慢行陡坡慢行多雾路段软基路段大型车靠右注意横风事故易发点连续下坡长遂道呵护动物停车场避车道人行天桥人行地下通道绕行标记此路欠亨残疾人专用设施起点入口预告入口预告入口预告入口预告入口预告入口预告入口终点预告终点提示终点下一出口下一出口出口编号预告出口预告出口预告出口预告（两个出口）出口预告（两个出口）出口预告（两个出口）出口出口出口地点标的目的地点标的目的地点标的目的地点标的目的地点标的目的地点标的目的地点标的目的地点距离收费站预告地点距离收费站预告收费站紧急电话电话位置指示加油站紧急停车带办事区预告办事区预告办事区预告办事区预告停产区预告停产区预告停产区预告停车场预告停车场预告停车场预告停车场爬坡车道爬坡车道爬坡车道爬坡车道车距确认车距确认车距确认车距确认车距确认道路交通信息道路交通信息道路交通信息里程碑百米牌分流分流分流分流基本单元组合使用两侧通行右侧通行左侧通行道路施工平安标记道路交通平安标记包含道路施工平安标记及道路施工平安标记图解的相关内容施工路栏施工路栏锥形交通标锥形交通标道口标柱前方施工前方施工道路施工道路封锁道路封锁道路封锁右道封锁右道封锁右道封锁左道封锁左道封锁左道封锁中间封锁中间封锁中间封锁车辆慢行向左行驶向右行驶向左改道向右改道移动性施工标记交通帮助标记道路交通平安标记包含帮助标记及道路交通平安帮助标记图解的相关内容时间规模时间规模除公共汽车外小型汽车货车货车、拖拉机向前200M向左100M向左、向右各50M向右100M某区域内学校海关事故坍方公共汽车组合无轨电车租赁车出租车交通禁止标线道路交通平安标记包含禁止标线及道路交通平安禁止标线图解的相关内容中心黄色双实线中心黄色虚实线三车道标线计算行车速度V>60km/h,斜率i≥1:50；计算行车速度V≤60km/h,斜率i≥1:20；M=最小视距线34视距小于M值时,三车道道路在平曲线的中心线划法计算行车速度V>60km/h,L≥100m ；计算机车速度V≤60km/h,L≥50m 视距小于M 值时,双向两车道道路在平曲线的中心线划法 计算行车速度V>60km/h,L≥100m ；计算行车速度V≤60km/h,L≥50m 视距小于M 值时,双向车道道路在平曲线的中心线划法计算行车速度V>60km/h,L≥100m,D=40M,斜率i≥1:50；计算机车速度V≤60km/h,L≥50m,D=20M,斜率i≥1:20；视距小于M 值时,在道路竖曲线上的中心线划法 计算行车速度V>60km/h,L≥100m,D=40M,斜率i≥1:50；计算机车速度V≤60km/h,L≥50m,D=20M,斜率i≥1:20；视距小于M 值时,在道路竖曲线上的中心线划法禁止变换车道线 禁止路边长时停放车辆线禁止路边临时或长时停放车辆线信号灯路口的停止线停止线的尺寸单位:cm 停车让行线减速让行线非机动车禁驶区标线禁驶区标线尺寸单位:cm庞杂行驶条件丁字路口导流线庞杂行驶条件十字路口导流线斜交丁字路口导流线不规则路口导流线Y形路口导流线支路口主干道相交路口导流钱中心圈中心圈网状线简化网状线专用车道线禁止掉头交通指示标线道路交通平安标记包含道路交通平安指示标线及道路交通平安指示标线图解的相关内容双向两车道路面中心线车行道分界线车行道分界线车行道边沿线车行道边沿线边沿线的尺寸单位：cm 左弯待转区线左转弯导向线人行横道(正交)人行横道(斜交)人行横道(信号灯路口)人行横道预告标示车距确认车距确认线尺寸直接式出口标线平行式出口标线直接式入口标线平行式入口标线平行式停车位倾斜式停车位垂直式停车位港湾式停靠站港湾式停靠站收费岛地面标线行车速度≤40km/h时的导向箭头行车速度在60-80km/h及速度≥100km/h时的导向箭头交通警告标线道路交通平安标记包含警告标线及道路交通平安警告标线图解的相关内容三车道缩减为双车道四车道缩减为双车道四车道缩减为三车道四车道缩减为两车道三车道斑马线过渡双向两车道改动成双向四车道四车道缩减为两车道三车道斑马线过渡双向两车道改动成双向四车道减速标线收费广场减速标线设置例时间：二O二一年七月二十九日。

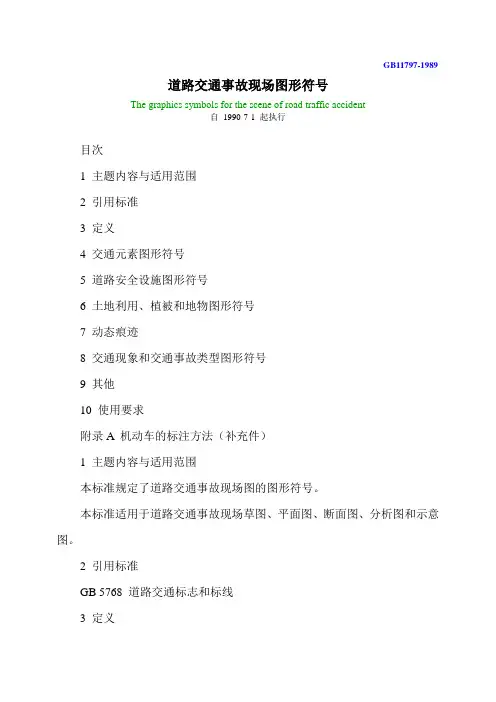

GB11797-1989道路交通事故现场图形符号The graphics symbols for the scene of road traffic accident自 1990-7-1 起执行目次1 主题内容与适用范围2 引用标准3 定义4 交通元素图形符号5 道路安全设施图形符号6 土地利用、植被和地物图形符号7 动态痕迹8 交通现象和交通事故类型图形符号9 其他10 使用要求附录A 机动车的标注方法（补充件）1 主题内容与适用范围本标准规定了道路交通事故现场图的图形符号。

本标准适用于道路交通事故现场草图、平面图、断面图、分析图和示意图。

2 引用标准GB 5768 道路交通标志和标线3 定义3．1 道路交通事故现场发生道路交通事故的地点及其有关的空间范围，称为道路交通事故现场。

3．2 道路交通事故现场草图道路交通事故现场勘察时，按标准图形符号徒手绘制的记录道路交通事故现场有关情况的现场草图，称为道路交通事故现场草图。

3．3 道路交通事故现场平面图按标准图形符号、比例绘制的道路交通事故现场的平面图，称为道路交通事故现场平面图。

3．4 道路交通事故现场断面图为了进一步反映道路交通事故现场情况，按标准图形符号、比例绘制的道路交通事故的横剖面图或纵剖面图，称为道路现场分析图。

3．5 道路交通事故现场分析图为了研究分析道路交通事故现场，按标准图形符号绘制的现场图，称为道路交通事故现场分析图。

3．6 道路交通事故现场示意图为了说明道路交通事故现场的概貌，按标准图形符号绘制的示意性现场图，称为道路交通事故现场示意图。

4 交通元素图形符号4．1 机动车图形符号4．2 非机动车图形符号4．3 人体图形符号4．4 牲畜图形符号5 道路安全设施图形符号5．1 道路标线符号5．2 道路结构、功能图形符号5．3 安全设施图形符号6 土地利用、植被和地物图形符号7 动态痕迹8 交通现象和交通事故类型图形符号9 其他10 使用要求10．1 本标准中各类图形符号，可以单独使用或合并使用。

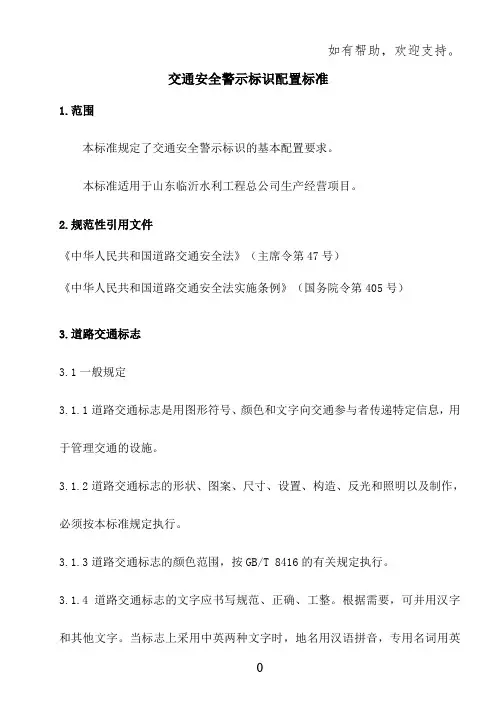

交通安全警示标识配置标准1.范围本标准规定了交通安全警示标识的基本配置要求。

本标准适用于山东临沂水利工程总公司生产经营项目。

2.规范性引用文件《中华人民共和国道路交通安全法》（主席令第47号）《中华人民共和国道路交通安全法实施条例》（国务院令第405号）3.道路交通标志3.1一般规定3.1.1道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

3.1.2道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

3.1.3道路交通标志的颜色范围，按GB/T 8416的有关规定执行。

3.1.4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和其他文字。

当标志上采用中英两种文字时，地名用汉语拼音，专用名词用英文。

3.1.5道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，高速公路、城市快速路的指路标志绿色，其他道路的指路标志蓝色。

3.2交通标志分类交通标志分为主标志和辅助标志两大类。

3.3交通安全警示标识的基本型式、颜色、图形、文字说明及制作材料应当符合《安全标志》(GB2894)、《安全色》(GB2893)、《安全标志及其使用导则》要求。

临时性道路交通标志应当符合《公路临时性交通标志技术》(JTT429-2000)和《道路交通标志和标线》(GB5768)要求。

具体设置应满足附件一要求。

3.5交通安全警示标识设置要求3.4.1应当设置在醒目处，高度与视线尽量一致，基础稳定牢固，不得擅自拆除或移动，多个交通安全警示标识同时设置时要求排序合理整齐。

3.4.2在施工作业阶段，结合作业条件、施工环境等因素在施工现场设置表示禁止、警告、指令和提示等信息的安全标志，交通安全警示标识的设置必须符合国家标准。

交通安全警示标识应根据工程实际和施工安全需要进一步补充完善，合理确定。

3.4.3施工单位应当根据施工过程安全生产需要，综合施工现场及周边施工道路作业环境、作业条件等因素，在交通道路易发生事故的危险部位设置有效的安全防护设施；对不安全因素多，在作业过程中既容易伤害作业人员，也容易伤害施工现场以外的人员的，应将施工现场与外界隔离，实施封闭式施工管理。

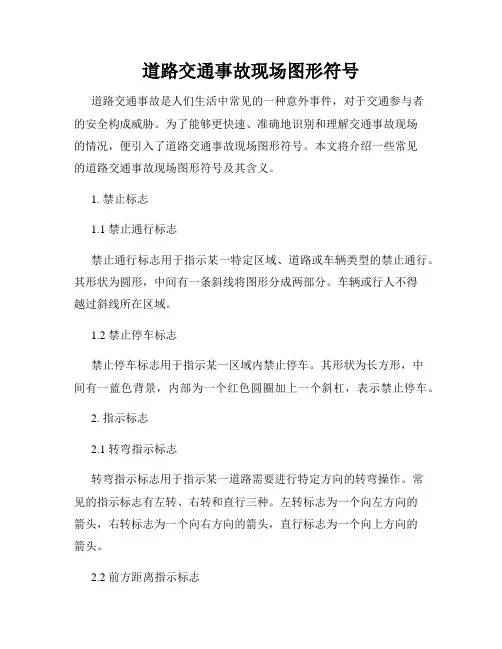

道路交通事故现场图形符号道路交通事故是人们生活中常见的一种意外事件，对于交通参与者的安全构成威胁。

为了能够更快速、准确地识别和理解交通事故现场的情况，便引入了道路交通事故现场图形符号。

本文将介绍一些常见的道路交通事故现场图形符号及其含义。

1. 禁止标志1.1 禁止通行标志禁止通行标志用于指示某一特定区域、道路或车辆类型的禁止通行。

其形状为圆形，中间有一条斜线将图形分成两部分。

车辆或行人不得越过斜线所在区域。

1.2 禁止停车标志禁止停车标志用于指示某一区域内禁止停车。

其形状为长方形，中间有一蓝色背景，内部为一个红色圆圈加上一个斜杠，表示禁止停车。

2. 指示标志2.1 转弯指示标志转弯指示标志用于指示某一道路需要进行特定方向的转弯操作。

常见的指示标志有左转、右转和直行三种。

左转标志为一个向左方向的箭头，右转标志为一个向右方向的箭头，直行标志为一个向上方向的箭头。

2.2 前方距离指示标志前方距离指示标志用于指示离某一特定地点或目的地的距离。

常见的指示标志有“100M”、“1KM”等。

这些标志通过指示路程来帮助司机了解前方道路的情况。

3. 警示标志3.1 驼峰路标志驼峰路标志用于指示马路上存在凸起的路面，司机需要减速通过。

驼峰路标志的形状呈圆弧状，内部有图形表示路面凸起。

3.2 动物警示标志动物警示标志用于指示某一区域内常有动物出没，提醒司机注意保持警惕。

常见的动物警示标志有鹿、牛、马等。

这些标志通过图形来呈现可能出现的动物形象，起到提醒驾驶员的作用。

4. 辅助标志4.1 车辆限制标志车辆限制标志用于指示特定道路或区域内的车辆限制条件。

常见的车辆限制标志有限高、限宽和限重等。

这些标志通过表达具体数值或图形来告知司机特定车辆无法通行。

4.2 速度限制标志速度限制标志用于指示某一道路或区域内的车辆行驶速度限制。

常见的速度限制标志有高速公路的最高限速标志、城市道路的限速标志等。

这些标志通过图形和具体数字来告知司机在该区域内的限速情况。

GB11797-1989道路交通事故现场图形符号The graphics symbols for the scene of road traffic accident自 1990-7-1 起执行目次1 主题内容与适用范围2 引用标准3 定义4 交通元素图形符号5 道路安全设施图形符号6 土地利用、植被和地物图形符号7 动态痕迹8 交通现象和交通事故类型图形符号9 其他10 使用要求附录A 机动车的标注方法（补充件）1 主题内容与适用范围本标准规定了道路交通事故现场图的图形符号。

本标准适用于道路交通事故现场草图、平面图、断面图、分析图和示意图。

2 引用标准GB 5768 道路交通标志和标线3 定义3．1 道路交通事故现场发生道路交通事故的地点及其有关的空间范围，称为道路交通事故现场。

3．2 道路交通事故现场草图道路交通事故现场勘察时，按标准图形符号徒手绘制的记录道路交通事故现场有关情况的现场草图，称为道路交通事故现场草图。

3．3 道路交通事故现场平面图按标准图形符号、比例绘制的道路交通事故现场的平面图，称为道路交通事故现场平面图。

3．4 道路交通事故现场断面图为了进一步反映道路交通事故现场情况，按标准图形符号、比例绘制的道路交通事故的横剖面图或纵剖面图，称为道路现场分析图。

3．5 道路交通事故现场分析图为了研究分析道路交通事故现场，按标准图形符号绘制的现场图，称为道路交通事故现场分析图。

3．6 道路交通事故现场示意图为了说明道路交通事故现场的概貌，按标准图形符号绘制的示意性现场图，称为道路交通事故现场示意图。

4 交通元素图形符号4．1 机动车图形符号4．2 非机动车图形符号4．3 人体图形符号4．4 牲畜图形符号5 道路安全设施图形符号5．1 道路标线符号5．2 道路结构、功能图形符号5．3 安全设施图形符号6 土地利用、植被和地物图形符号7 动态痕迹8 交通现象和交通事故类型图形符号9 其他10 使用要求10．1 本标准中各类图形符号，可以单独使用或合并使用。

道路交通事故现场图形符号标准附件一：道路交通事故现场图形符号标准道路交通事故现场图形符号1 范围本标准规定了道路交通事故现场图的图形符号。

本标准适用于道路交通事故现场记录图、现场平面图等图纸的手工制图和计算机制图。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GA17.4 道路交通事故现场信息代码第4部分：道路路面类型代码GA17.5 道路交通事故现场信息代码第5部分：道路路面情况代码GA24.4 机动车登记信息代码第4部分：机动车类型代码3 术语和定义下列术语和定义适用于本标准3.1道路交通事故现场 the scene of road traffic accident发生道路交通事故的地点及其相关的空间范围。

3.2道路交通事故现场记录图 the rough drawing for the scene of road traffic accident道路交通事故现场勘查时，按标准图形符号绘制的记录道路交通事故现场情况的图形记录。

3.3道路交通事故现场平面图the ichnography for the scene of road traffic accident按标准图形符号、比例绘制的道路交通事故现场情况的平面图形记录。

4 交通元素图形符号3.4机动车图形符号机动车图形符号见表1。

表1 机动车图形符号3.5非机动车图形符号非机动车图形符号见表2。

表2 非机动车图形符号3.6人体图形符号人体图形符号见表3。

表3人体图形符号3.7牲畜图形符号牲畜图形符号见表4。

表4牲畜图形符号5道路及道路安全设施图形符号 5.1道路结构、功能图形符号道路结构、功能图形符号见表5 表5 道路结构、功能图形符号表5（续）5.2安全设施图形符号安全设施图形符号见表6。

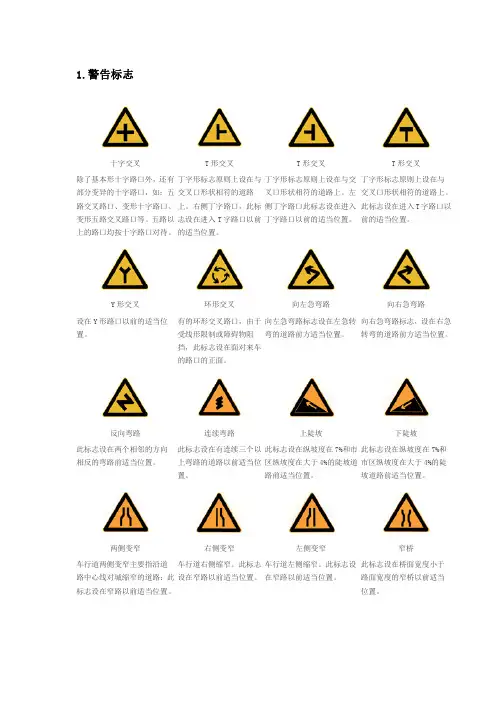

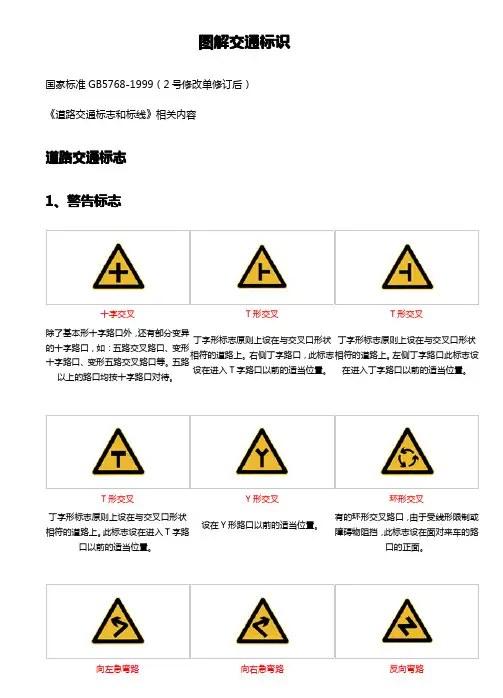

第一页第二页第三页警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。

五路以上的路口均按十字路口对待。

丁字形标志原则上设在与交叉口形状相符的道路上。

右侧丁字路口，此标志设在进入T字路口以前的适当位置。

丁字形标志原则上设在与交叉口形状相符的道路上。

左侧丁字路口此标志设在进入丁字路口以前的适当位置。

丁字形标志原则上设在与交叉口形状相符的道路上。

此标志设在进入T字路口以前的适当位置。

Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。

有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。

向左急弯路标志设在左急转弯的道路前方适当位置。

向右急弯路标志，设在右急转弯的道路前方适当位置。

反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。

此标志设在有连续三个以上弯路的道路以前适当位置。

此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。

此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。

两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。

车行道右侧缩窄。

此标志设在窄路以前适当位置。

车行道左侧缩窄。

此标志设在窄路以前适当位置。

此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。

双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。

一般设在郊外道路上划有人行横道的前方。

城市道路上因人行横道线较多，可根据实际需要设置。

此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。

此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。

第一页第二页第三页警告标志二注意信号灯注意落石注意落石注意横风此标志设在不易发现前方位信号灯控制的路口前适当位置。

第一页第二页第三页警告标志一十字交叉T形交叉T形交叉T形交叉除了基本形十字路口外，还有部分变异的十字路口，如：五路交叉路口、变形十字路口、变形五路交叉路口等。

五路以上的路口均按十字路口对待。

丁字形标志原则上设在与交叉口形状相符的道路上。

右侧丁字路口，此标志设在进入T字路口以前的适当位置。

丁字形标志原则上设在与交叉口形状相符的道路上。

左侧丁字路口此标志设在进入丁字路口以前的适当位置。

丁字形标志原则上设在与交叉口形状相符的道路上。

此标志设在进入T字路口以前的适当位置。

Y形交叉环形交叉向左急弯路向右急弯路设在Y形路口以前的适当位置。

有的环形交叉路口，由于受线形限制或障碍物阻挡，此标志设在面对来车的路口的正面。

向左急弯路标志设在左急转弯的道路前方适当位置。

向右急弯路标志，设在右急转弯的道路前方适当位置。

反向弯路连续弯路上陡坡下陡坡此标志设在两个相邻的方向相反的弯路前适当位置。

此标志设在有连续三个以上弯路的道路以前适当位置。

此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。

此标志设在纵坡度在7%和市区纵坡度在大于4%的陡坡道路前适当位置。

两侧变窄右侧变窄左侧变窄窄桥车行道两侧变窄主要指沿道路中心线对城缩窄的道路；此标志设在窄路以前适当位置。

车行道右侧缩窄。

此标志设在窄路以前适当位置。

车行道左侧缩窄。

此标志设在窄路以前适当位置。

此标志设在桥面宽度小于路面宽度的窄桥以前适当位置。

双向交通注意行人注意儿童注意牲畜双向行驶的道路上，采用天然的或人工的隔离措施，把上下行交通完全分离，由于某种原因（施工、桥、隧道）形成无隔离的双向车道时，须设置此标志。

一般设在郊外道路上划有人行横道的前方。

城市道路上因人行横道线较多，可根据实际需要设置。

此标志设在小学、幼儿园、少年宫、儿童游乐场等儿童频繁出入的场所或通道处。

此标志设在经常有牲畜活动的路段特别是视线不良的路段以前适当位置。

第一页第二页第三页警告标志二注意信号灯注意落石注意落石注意横风此标志设在不易发现前方位信号灯控制的路口前适当位置。
