道路交通事故现场图绘制讲解 ppt课件

（五）现场图比例


现场图的比例是指现场比例图中各要素和相互关系 的线性尺寸与现场实际中相应尺寸之比。 将现场范围大小、道路、地物、车辆、痕迹以及它 们之间的距离相互关系等按实际尺寸，缩小若干倍 后画在图纸上，这种缩小的倍数关系即绘图比例。 即图上某一线段的长度I与地面上相应线段的水平距 离L之比。其表达式为1/m＝I/L。式中m是缩小的 倍数。例如：地面上两点之间的水平距离是50m， 在图上以0.5m长度表示，则该图的比例就是 0.5m/50m＝1/100即1：100。 绘制现场比例图应根据现场实际尺寸和选用的图幅 规格，通过计算确定最佳比例。比例确定之后为省 略计算，提高绘图效率，应借助比例尺直接缩绘。 使用A、B型纸绘制比例图时，可优先采用1：200的 比例。
3、现场丈量的尺寸一般只标注一次。需更 改时，应做好记录。 4、标注文字说明应当准确精炼，一般可直 接标注在图形符号上方或尺寸线上方，也 可引出标注。


（四）尺寸的组成

一个完整尺寸一般由尺寸界线、尺寸线、 尺寸数字、尺寸起止符号组成，如图所示。
尺寸起止符号 尺寸数字 尺寸线 尺寸界线
50

现场记录图中车辆、人体、物体、痕迹、 标志、标线、基准线、基准点等之间的距 离，一般使用尺寸线、尺寸数据标注或说 明。应尽量省略尺寸界线，因为图上尺寸 界线太多易使图面繁乱，且容易引起差错， 不能省略或者省略后易引起异议的应画尺 寸界线。





（三）尺寸数据与文字标注

交通事故现场尺寸数据和文字标注是用不 同的数字和简明语言表达现场地物的数量 概念及文字说明。要遵循以下规则： 1、现场数据以图上标注的尺寸数值和文字 说明为准，与图形符号选用的比例、准确 度无关。


2、现场图中的尺寸，以厘米（cm）为单位 时，可以不标计量单位。如采用其他计量 单位时，必须注明计量单位的名称或代号。

4、现场立面图。表示交通事故现场某一物体侧面 有关痕迹、证据所在位置的局部视图。这种图也 称侧面图，是一种立起来的平面图。立面图主要 用于表现车辆碰撞或刮擦的面，一般要求以比例 绘制，也可部分按比例绘制。它还可以表现立体 物一个面的局部成为局部特写，以更细致地表现 该局部状况。 5、现场分析图。表示交通事故发生时，车辆、行 人不同的运行轨迹和时序及冲突点位置的平面视 图。现场分析图可以形象地表示事故前、事故中、 事故后，车辆、行人在道路上的位置、运动方向、 运动轨迹和相互冲突的地点，在判断事故过程、 分析事故原因中，起到重要的作用。

交通事故元素图形符号：机动车图、非机动车、 人体、牲畜等图形符号；
道路及道路安全设施图形符号：道路结构、功能 （道路 、桥、路面等）图形符号、安全设施图形 符号（信号灯、隔离带、警告、指示标志等）； 土地利用、植被和地物图形符号：树木、建筑物、 停车场、电杆、路灯、里程碑等； 动态痕迹图形符号：各种轮胎印迹、血迹、散落 物等图形符号； 交通现象图形符号：接触点、车辆、人员的行驶 方向、运动方向等图形符号； 其他图形符号：方向标、风向标等图形符号。



各种不同的线条称为图线，也称线型。线型是 现场图构成的最基本要素。交通事故现场绘图 有其统一的线型标准。各种线型的名称、宽度 及动用范围见下表。 图线的宽度b，应根据图样的复杂程度和比例， 按《房屋建筑制图统一标准》(GB/T 500012001)中图线的有关规定选用。 根据《房屋建筑制图统一标准》(GB/T 500012001)中图线的有关规定，图线的宽度b，宜从 下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、 0.35mm，一般图线宽度在0.25～2.0mm间选择。 在同一图中同类图形符号的图线应基本一致。
（一）道路交通事故现场图的定义
现场绘图是在交通事故现场勘查中，运用制图 学的原理和方法，以图形、符号固定和反映交通 事故现场状况的一ห้องสมุดไป่ตู้记录形式。 交通事故现场，是交通事故的客观反映。其各 种交通元素及其相关的痕迹、物品、地形、地物、 地貌、道路交通设施等，都是进行事故责任分析、 认定及其调解处理的重要依据。用绘图的形式如 实记载和反映，不仅是记录的重要手段，而且是 记录的重要内容，同时也是重要的证据。

尺寸数字一般应依据其方向注写在靠近尺 寸线的上方中部。如没有足够的注写位置， 最外边的尺寸数字可注写在尺寸界线的外 侧，中间相邻的尺寸数字可错开注写(图 10.2.4)。
弯道半径的尺寸标注
半径的尺寸线应一端从圆心开始，另一端 画箭头指向圆弧。半径数字前应加注半径 符号“R”(图10.4.1)。 较小圆弧的半径， 可按图10.4.2形式标注。 较大圆弧的半径， 可按图10.4.3形式标注。
（三）现场图种类

1、现场记录图。勘查交通事故现场时，对现场环 境、事故形态、有关车辆、人员、物体、痕迹的 位置及其相互关系所作的图形记录。现场记录图 是事故现场图的主体，适用于一般程序处理的各 类道路交通事故都要绘制现场记录图。现场记录 图一般都是在事故现场徒手绘制的，要求在现场 当场绘制完成，所以现场记录图的工整程度要求 不是很高。但是，在满足现场记录图快速绘制， 准确、全面地记录现场勘查内容基本要求的情况 下，应力争提高现场记录图的工整程度。

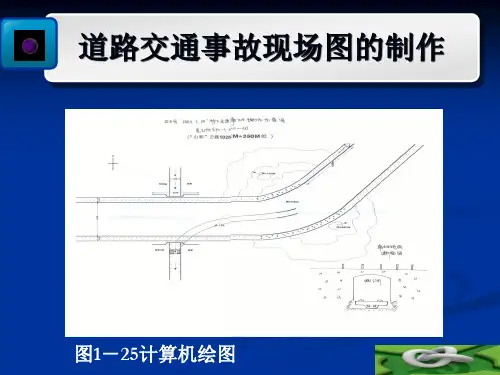

2、现场比例图。为了更形象、准确地表现 事故形态和现场车辆、物体、痕迹，根据 现场记录图和其它勘查记录材料，按规范 图形符号和一定比例重新绘制的交通事故 现场全部或局部的平面图形。现场比例图 是现场记录图的翻版，在绘制现场比例图 时，不允许改动现场记录图上的记录内容 （如尺寸、痕迹、现场物体……等内容）。 现场比例图是在现场勘查完以后，使用必 要的绘图工具，按一定的比例绘制的，因 此绘图工整程度要求较高。

6、交通事故现场的方向，应按实际情形 在现场图右上方用方向标标注；难以判断 方向的，可用“←”或“→”直接标注在道 路图例内，注明道路走向通往的地名。
二、现场图的图线、图形符号和标注

交通事故现场图不论采用哪种图形和绘图 形式，都是由各种不同的图线、图形符号、 尺寸标注等组合构成的相互联系、相互配 合的有机整体，各部分有其相应的规范和 标准。
1、尺寸界线

1、尺寸界线用细实线绘制，一般从被测 物体、痕迹的固定点引出。一般情况下可 以省略，用物体、痕迹图形符号的轮廓线 或尺寸线代替。

2、尺寸界线一般应与尺寸线垂直，必要 时才允许倾斜。 3、角度的尺寸界线应沿径向引出。标注 弧长尺寸时，尺寸界线应平行与该弧的垂 直平分线。


尺寸界线应用细实线绘制，一般应与被注长度垂直， 其一端应离开图样轮廓线不小于2mm，另一端宜超 出尺寸线2～3mm。图样轮廓线可用作尺寸界线(图 10.1.2)。
3、尺寸数字


1、尺寸数字一般注写在尺寸线的上方。当注写 尺寸数字的地方不足以注写数字时，可以引出标 注。 2、水平方向的尺寸数字字头朝上，垂直方向的 尺寸数字字头朝左，倾斜方向的尺寸数字按下图 标注，应尽可能避免在图示30o范围内标注尺寸数 字，当难以避免时，可用引出标注，引出标注的 尺寸数字字头均朝上。


3、角度的尺寸数字一律写成水平方向。
4、尺寸数字一律用阿拉伯数字，半径用R表示。

尺寸数字的方向，应按图10.2.3a的规定注写。 若尺寸数字在30°斜线区内，宜按图10.2.3b 的形式注写。

引出线应以细实线绘制，宜采用水平方向 的直线、与水平方向成30°、45°、60°、 90°的直线，或经上述角度再折为水平线。 文字说明宜注写在水平线的上方(图6.3.1a), 也可注写在水平线的端部(图6.3.1b)。
（六）道路交通事故现场图的基本 要求

1、适用普通程序的各类道路交通事故均应绘制 现场记录图。现场比例图、现场断面图、现场 立面图、现场分析图可根据需要选择绘制。适 用简易程序处理的道路交通事故，可不绘制现 场图。
2、现场记录图是记载和固定道路交通事故现场 客观事实的证据材料，应全面、形象地表现道 路交通事故客观情况。但一般案情简明的道路 交通事故，在能够表现现场客观情况的前提下， 可力求制图简便。


3、绘制各类现场图须做到客观、准确、 清晰、形象，图栏各项内容填写齐备，数 据完整，尺寸准确，标注清楚。用绘图笔 或墨水笔绘制、书写。
4、现场记录图、现场比例图、现场分析 图以正投影俯视图形式表示。


5、道路交通事故现场图各类图形符号应按 实际方向绘制，应符合《道路交通事故现 场图形符号》（GB /T11797—2005）标准 的规定。《道路交通事故现场图形符号》 标准中未作规定的，可按实际情况绘制， 但应在说明栏中注明。

（四）现场图规格



1、现场图图纸使用60-80克铜板纸印制。 2、现场图图纸幅面尺寸。 交通事故现场图分为A型图和B型图，图纸 采用70g 以上白色铜版纸或打印纸，幅面 为A4。A型图为竖装格式。B型图为横装 格式。 3、各格式现场图可根据需要选择使用。 4、如绘制较大范围的交通事故现场时， 可拼接现场图。

3、现场断面图。表示交通事故现场某一横 断面或纵断面某一位置上有关车辆、物体、 痕迹相互关系的剖面视图。这种图是利用 剖切作图的方法，根据需要、设想切除遮 挡视线的某一部分地形、地物，以表达从 表面难以或无法表现的内部的各种关系， 以及与外界的联系。现场断面图在道路交 通事故现场勘查中应用较少，在需要表示 道路不同高度上车辆、物体、痕迹的相互 关系或道路横断面、纵断面与事故的关系 的情况下，才绘制现场断面图。
（二）现场图的作用

现场图，是现场勘查记录不可缺少的重要组成部分。完整 的交通事故现场勘查记录，通常由现场勘查笔录、现场照 片、现场图三部分构成。根据需要和可能还应进行现场录 像。四种记录形式，各有其特长和局限性，只有相互补充、 密切配合，才能使交通事故现场记录活动获得全面、客观、 准确、形象的整体效果。现场绘图，作为重要的记录形式 之一，其特点和作用具体表现为，它可根据交通事故现场 的具体情况，灵活运用平面图、立面图、剖面图等简明的 形式，准确醒目地描绘出现场上各种交通元素的形状、尺 寸、位置及其相互关系，既可以客观地表达笔录难以叙述 清楚的痕迹、物品的形状尺寸等，又可具体地补充现场照 相、录像难以反映出的痕迹物品的方位、距离及其相互间 的联系。因而，现场绘图是交通事故现场勘查的重要组成 部分，是记录的重要形式，是获取证据的重要途径和方法。
