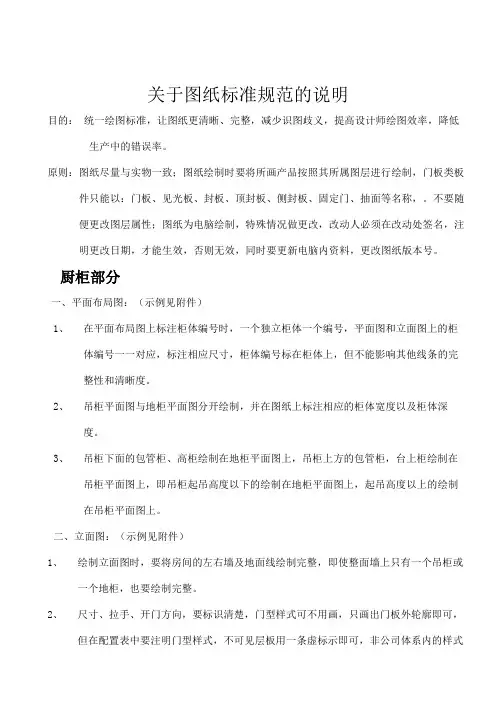

关于图纸标准规范的说明目的：统一绘图标准，让图纸更清晰、完整，减少识图歧义，提高设计师绘图效率，降低生产中的错误率。

原则：图纸尽量与实物一致；图纸绘制时要将所画产品按照其所属图层进行绘制，门板类板件只能以：门板、见光板、封板、顶封板、侧封板、固定门、抽面等名称，。

不要随便更改图层属性；图纸为电脑绘制，特殊情况做更改，改动人必须在改动处签名，注明更改日期，才能生效，否则无效，同时要更新电脑内资料，更改图纸版本号。

厨柜部分一、平面布局图：（示例见附件）1、在平面布局图上标注柜体编号时，一个独立柜体一个编号，平面图和立面图上的柜体编号一一对应，标注相应尺寸，柜体编号标在柜体上，但不能影响其他线条的完整性和清晰度。

2、吊柜平面图与地柜平面图分开绘制，并在图纸上标注相应的柜体宽度以及柜体深度。

3、吊柜下面的包管柜、高柜绘制在地柜平面图上，吊柜上方的包管柜，台上柜绘制在吊柜平面图上，即吊柜起吊高度以下的绘制在地柜平面图上，起吊高度以上的绘制在吊柜平面图上。

二、立面图：（示例见附件）1、绘制立面图时，要将房间的左右墙及地面线绘制完整，即使整面墙上只有一个吊柜或一个地柜，也要绘制完整。

2、尺寸、拉手、开门方向，要标识清楚，门型样式可不用画，只画出门板外轮廓即可，但在配置表中要注明门型样式，不可见层板用一条虚标示即可，非公司体系内的样式要有单独的图纸表示清楚，不需打门铰孔的门板不用画开门方向，抽拉类门板、固定门板、封板用引线注释；3、所有标注、引线以及文字说明均应横平竖直，在一个水平线上或一个垂直线上，禁止胡乱引线，在门板上尽量不出现过多的标识，要保持清晰整洁。

如文字较多时，可用引线引致图纸外侧，图框以内的空白处，引线不得与图纸边线重叠，以免表示不清。

4、标注尺寸时要清晰准确，并将尺寸标注在图纸外侧，柜体编号要标在柜体外侧，不要标在柜体上，内空标注可在柜体内，但不能影响图纸的整体清晰，不能与图纸边线重合。

5、所有层板的安装位置为高度均分，如位置不均分则要清楚标注安装位置，如未画出层板则视为无层板，玻璃层要用引线注释。

设计图纸总说明书一、工程概述本次设计项目为_____，位于_____。

该项目的总占地面积为_____平方米，总建筑面积为_____平方米。

项目的主要功能包括_____等。

二、设计依据1、甲方提供的设计任务书和相关要求。

2、国家和地方现行的有关建筑设计规范、规程和标准，如《建筑设计防火规范》（GB 50016-2014）、《民用建筑设计统一标准》（GB 50352-2019）等。

3、项目所在地的规划部门提供的规划条件和相关要求。

4、工程地质勘察报告。

三、设计范围本次设计包括建筑、结构、给排水、电气、暖通等专业的设计。

具体内容如下：1、建筑专业：包括建筑的总体布局、平面功能设计、立面造型设计、剖面设计、建筑材料的选用等。

2、结构专业：包括结构体系的选择、结构计算、构件设计、基础设计等。

3、给排水专业：包括室内外给排水系统的设计、消防给排水系统的设计等。

4、电气专业：包括供配电系统的设计、照明系统的设计、弱电系统的设计等。

5、暖通专业：包括空调系统的设计、通风系统的设计、防排烟系统的设计等。

四、建筑设计1、平面设计本项目根据使用功能的要求，合理划分了不同的功能区域，如_____区、＿____区等。

各个功能区域之间通过走廊、楼梯等交通设施进行连接，交通流线清晰、便捷。

房间的布局充分考虑了采光、通风等要求，尽量保证每个房间都有良好的自然采光和通风条件。

公共区域如走廊、楼梯间等的宽度满足消防疏散的要求。

2、立面设计建筑的立面造型简洁大方，注重比例和尺度的协调。

采用了_____的建筑风格，体现了现代建筑的特点。

外立面材料选用了_____，色彩搭配协调，具有较好的视觉效果。

3、剖面设计建筑的层高根据使用功能的要求进行了合理的设计，如_____层的层高为_____米，＿____层的层高为_____米等。

室内外高差为_____米，满足防水、防潮等要求。

五、结构设计1、结构体系本项目采用_____结构体系，具有良好的抗震性能和承载能力。

竣工图纸绘制说明一、工程概况：本工程为山东省青岛疗养院黄海路8号2#楼精装修装饰工程项目。

本工程地下通道至一层建筑标高为2米，一层至二层建筑标高为3.4米，二层至三层建筑标高为3.2米，三层至楼顶斜顶下建筑标高为3.6米。

二、绘制依据：原装饰施工图纸及施工现场实际测量。

三、工程内容：外门头及1-3层所有功能空间的全部内容。

四、图纸概括说明：1、所有地面做法、门槛石做法、原墙体基层做法均见图纸TY-05。

2、所有检修口及空调进、回风口位置见总顶面图。

3、所有室内包柱、补墙垛做法均见101-2中S3。

4、原建筑所有门窗全部拆除，外门窗均为铝合金中空玻璃门窗。

5、所有外阳台均装白色水泥花瓶柱护栏，花瓶柱间距200一根,详图见HL-01。

6、所有外阳台及三层屋顶平台300x300防滑地砖均为金朝阳牌，其余300x300防滑地砖均为粤中源牌。

7、二、三层顶面做槽钢加固房间均加岩棉一层做保温。

8、所有卫生间及112消毒间、124厨房墙面均满贴300X450墙砖。

9、所有卫生间及112消毒间、124厨房墙面均做聚氨酯防水三遍，见TY-01中S2、TY-02中S1。

10、所有外阳台及三层平台均做金汤不漏防水三遍，做法见TY-05中S1。

11、所有房间内（除卫生间、消毒间外）窗户均装满墙双层布艺窗帘，卫生间、消毒间窗户装下拉式防水窗帘。

12、所有卫生间内均装吹风机一台，吹风机为甲供，我方安装。

13、所有套房及服务室、配电室均做铜制门牌一个，共14个。

另给一号楼做同样的一套（无配电室），共13个。

14、另为甲方购置8个电视机顶盒玻璃架，10个松木板方凳。

五、主要施工做法说明：1、所有标注为“新建双层轻钢龙骨双面双层石膏板隔墙”的做法为:双排100系列轻钢龙骨骨架+填充岩棉板+12mm双层双面石膏板满封+每层石膏板接地处10mm宽花纹硬橡胶板+（靠龙骨的石膏板内侧及不靠龙骨的石膏板外侧）刷醇酸清漆两道。

2、所有标注“轻钢龙骨石膏板吊顶”做法均为: φ8吊筋间距800x800+38主龙骨间距1000+50副龙骨间距600+吊挂+9.5mm石膏板+刷酸清漆两道+刮腻子三道+刷乳胶漆三道。

弱电图纸图例说明范本一、图框、比例1、制图图框根据图纸大小确定图框大小。

建筑面积及设计图纸比例在图下规定内时，图框与纸型选择如下：2、规划设计建筑图及建筑面积超过5000m2时，采用A0纸型及设计图框。

3、制图比例如下：4、设计总说明、各专业系统图统一使用A3图框，图纸目录或专业区分时统一采用A4图框。

5、图框根据图纸比例或要求，图框缩放以比例大小缩放。

工程设计图纸幅面和图框大小应符合国家标准GB6988.2-86《电气制图一般规则》的规定，一般宜采用A0、A1、A2、A3、A4加长的图纸幅面。

在保证图面布局紧凑和使用方便的情况下，应选择合适的图纸幅面，使图纸大小适中，与表述对象的规模大小、复杂程度相称。

二、图线1、根据设计专业的不同，设计时根据不同专业设置线形的粗细，具体分布如下：2、由甲方提供或设计所提供的图纸，根据需要提出相应的建筑框架，框架颜色统一更改为9号或7号(白色)颜色，其余不需要的图层一律删除。

3、设置时，统一采用粗线、中粗线和细线的宽度比率为4：2：1的制图方式。

4、图纸设计线型：同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线，一般用图如下：工程设计图中通常只选用两种宽度的图线，粗线宽度为细线宽度的两倍。

对复杂的图也可采用粗、中、细三种线宽，线的宽度按2的倍数依次递增。

图线宽度一般从以下系列中选用：0.25、0.35、0.5、0.7、1.0、1.4毫米。

当需要区分新旧内容时，粗线表示新建、细线表示原有设施、虚线表示规划预留部分。

三、图例、文字说明1、图例根据设计文本及图例集的要求设计各专业点线图；2、图例说明的图框宽度与会签栏的高度比例为2:1的方式制作；3、工程设计图中的文字等应排列整齐、间隔均匀。

其书写位置应根据图面妥善安排，文字多时宜放在图的下面或右侧。

4、文字说明统一采用“宋体”或“仿宋体”字，字号大小根据下列要求缩放：5、图纸设计过程中，如下列情况必须添加索引线说明：1) 敷设管、桥架的规格大小时；2) 当管线穿墙时，注明穿墙空洞；3) 当楼层线缆越层时，注明方向并制作相应的箭头标明上引或下引；4) 当管、或桥架内部敷设多条或多种线缆时，注明线缆数量或规格；5) 当制作细部或安装大样图纸时，注明各各部位的材料名称；6、索引注明文字大小与设计说明文字大小统一，索引线箭头及文字根据标注的大小统一，索引采用箭头及小点为准。
