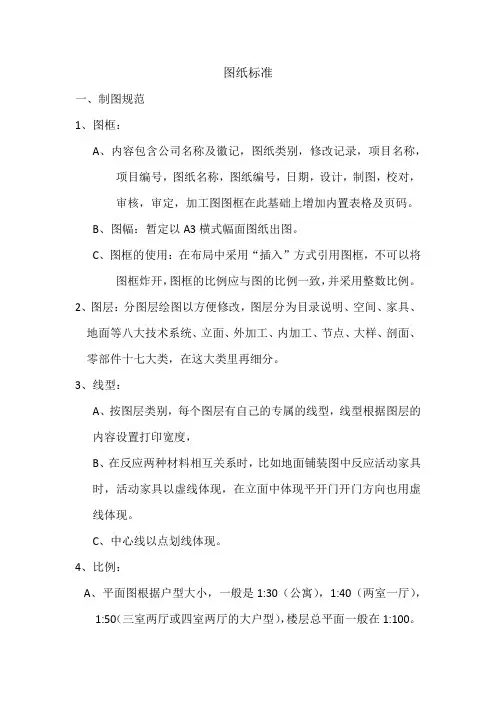

图纸标准说明

图纸规范一、图纸尺寸标准及规范1、在俯视图上标注柜体总宽度和总深度，如果顶柜或下柜做浅、异形时，需要另外标注顶柜或下柜的实际尺寸（所标梁或柱的尺寸必须是已经预大了的尺寸）。

如果柜的左右靠墙，需显示墙体位置或用文字注明，不靠墙的部分默认为见光生产。

2、在立面图的水平方向标注侧板、收口板、封板、各单元的内空尺寸（不含侧板）和总宽度。

在垂直方向标注下柜、顶柜、顶线、脚线、封板的高度和总高度。

3、柜体内部的标注：L架内空、裤架高度、固定层板的空间尺寸、层板和抽屉有特殊要求的尺寸标注。

4、效果图上显示图纸的立体效果，确认部件的深度和位置关系。

在异形结构复杂的情况下，需要画出背面的效果图。

5、柜门图显示趟门、掩门的款式，显示平开门、抽屉的款式及外盖情况。

6、趟门款式要符合公司工艺要求，标明分格或均分，不均分时需注明高度。

做腰带时要标明高度，百叶斜放时要注明左斜或右斜，文字注明与图纸显示必须一致。

7、面板平开门默认做竖纹，如果有特殊要求要加以注明，做拼框类平开门要注明拼框款式及门芯材料，平开门柜内做抽屉，侧边要加加厚板、全盖加18 mm、半盖加25 mm、入柱加36mm。

8、掩门柜和其它柜并排时，因结构不一样，又要保持两个柜封板的高度一致，掩门柜要加高12mm。

掩门柜内做抽屉，抽屉侧边要加侧盒，C2框加90mm，C8框加125mm,C5框加145mm。

9、板件厚度默认为18mm,其它厚度板件需要标注尺寸或用文字说明。

标准侧板按三排孔生产，有特别要求的尺寸及非标柜体需要标注详细尺寸，以供公司准确地拆单排孔生产。

二、图纸尺寸标注的注意事项1、图上必须去除返回线，尺寸标注的字体设置为80，尺寸标注的距离设置为200，线条粗细设置为0.2mm。

2、按要求标注尺寸，去掉图上标注的多余尺寸和文字，需要修改的文字不能用笔画掉，需用修正液涂掉，再用手写补上，要做到简洁明了。

3、柜体总深度默认为含外盖平开门，不含装饰木线尺寸，如特殊标注需用文字注明。

本章主要介绍制图的基本标准和点、线、面的投影知识。

通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。

1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。

为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。

我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。

本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。

1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。

表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。

必要时允许按规定加长幅面，可查阅GB/T 14689—1993。

表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。

其周边尺寸见表1-1。

3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。

有时也可按图1-3所示的位置放置，但此时应采用方向符号。

图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。

在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。

图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。

工业制图标准和规范
1.图幅可按需要加长:对于AO、A2、A4幅面的加长量应按AO幅面长边的八分之一的倍数增加;对于A1、A3幅面的加长量应按AO幅面短边的四分之一的倍数增加;AO和A1幅面也允许同时加长两边。

图框格式可分横式和立式两种，AO~A3图纸常用横式，但也可立式绘制，A4图纸则立式装订。

2.标题栏和会签栏
一般在图纸的右下角有一标题栏，又称图标。

在装订线边的图框线外侧有一会签栏。

学校制图作业可不设会签栏。

标题栏的内容:
设计单位甲方单位
图纸内容、编号、比例设计项目
W .docin.设计阶段
专业名称
项目设计、审核、绘图人员设计日期等等。

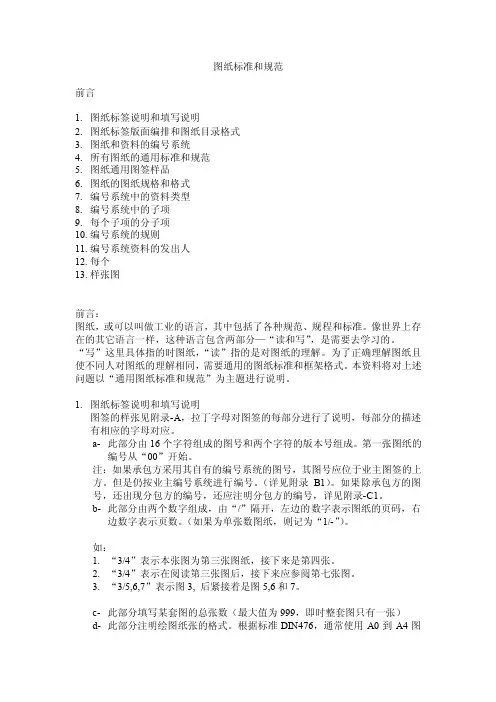

图纸标准和规范前言1.图纸标签说明和填写说明2.图纸标签版面编排和图纸目录格式3.图纸和资料的编号系统4.所有图纸的通用标准和规范5.图纸通用图签样品6.图纸的图纸规格和格式7.编号系统中的资料类型8.编号系统中的子项9.每个子项的分子项10.编号系统的规则11.编号系统资料的发出人12.每个13.样张图前言：图纸，或可以叫做工业的语言，其中包括了各种规范、规程和标准。

像世界上存在的其它语言一样，这种语言包含两部分—“读和写”，是需要去学习的。

“写”这里具体指的时图纸，“读”指的是对图纸的理解。

为了正确理解图纸且使不同人对图纸的理解相同，需要通用的图纸标准和框架格式。

本资料将对上述问题以“通用图纸标准和规范”为主题进行说明。

1.图纸标签说明和填写说明图签的样张见附录-A，拉丁字母对图签的每部分进行了说明，每部分的描述有相应的字母对应。

a-此部分由16个字符组成的图号和两个字符的版本号组成。

第一张图纸的编号从“00”开始。

注：如果承包方采用其自有的编号系统的图号，其图号应位于业主图签的上方。

但是仍按业主编号系统进行编号。

（详见附录B1）。

如果除承包方的图号，还出现分包方的编号，还应注明分包方的编号，详见附录-C1。

b-此部分由两个数字组成，由“/”隔开，左边的数字表示图纸的页码，右边数字表示页数。

（如果为单张数图纸，则记为“1/-”）。

如：1.“3/4”表示本张图为第三张图纸，接下来是第四张。

2.“3/4”表示在阅读第三张图后，接下来应参阅第七张图。

3.“3/5,6,7”表示图3, 后紧接着是图5,6和7。

c-此部分填写某套图的总张数（最大值为999，即时整套图只有一张）d-此部分注明绘图纸张的格式。

根据标准DIN476，通常使用A0到A4图纸规格的图纸。

e- 如果，一张图纸中的视图和剖面的比例由多种，则把使用最多的比例放在最上，在其下面注明其它采用的比例。

如果一张图纸中的所有视图比例皆不相同，则注明“如图所示”。

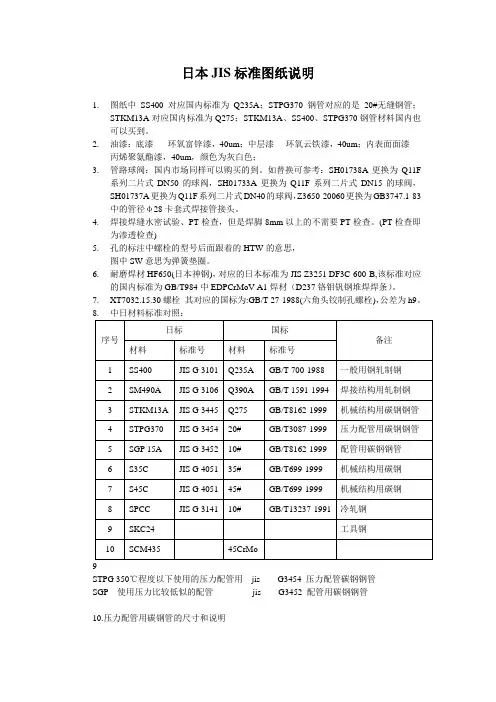

日本JIS标准图纸说明1.图纸中SS400对应国内标准为Q235A；STPG370钢管对应的是20#无缝钢管；STKM13A对应国内标准为Q275；STKM13A、SS400、STPG370钢管材料国内也可以买到。

2.油漆：底漆-----环氧富锌漆，40um；中层漆----环氧云铁漆，40um；内表面面漆----丙烯聚氨酯漆，40um，颜色为灰白色；3.管路球阀：国内市场同样可以购买的到。

如替换可参考：SH01738A更换为Q11F系列二片式DN50的球阀，SH01733A更换为Q11F系列二片式DN15的球阀，SH01737A更换为Q11F系列二片式DN40的球阀，Z3650-20060更换为GB3747.1-83中的管径φ28卡套式焊接管接头。

4.焊接焊缝水密试验、PT检查，但是焊脚8mm以上的不需要PT检查。

(PT检查即为渗透检查)5.孔的标注中螺栓的型号后面跟着的HTW的意思，图中SW意思为弹簧垫圈。

6.耐磨焊材HF650(日本神钢)，对应的日本标准为JIS Z3251 DF3C-600-B,该标准对应的国内标准为GB/T984中EDPCrMoV-A1焊材（D237铬钼钒钢堆焊焊条）。

7.XT7032.15.30螺栓其对应的国标为:GB/T 27-1988(六角头铰制孔螺栓)，公差为h9。

8.中日材料标准对照：序号日标国标备注材料标准号材料标准号1 SS400 JIS G 3101 Q235A GB/T 700-1988 一般用钢轧制钢2 SM490A JIS G 3106 Q390A GB/T 1591-1994 焊接结构用轧制钢3 STKM13A JIS G 3445 Q275 GB/T8162-1999 机械结构用碳钢钢管4 STPG370 JIS G 3454 20# GB/T3087-1999 压力配管用碳钢钢管5 SGP 15A JIS G 3452 10# GB/T8162-1999 配管用碳钢钢管6 S35C JIS G 4051 35# GB/T699-1999 机械结构用碳钢7 S45C JIS G 4051 45# GB/T699-1999 机械结构用碳钢8 SPCC JIS G 3141 10# GB/T13237-1991 冷轧钢9 SKC24 工具钢10 SCM435 45CrMo9STPG 350℃程度以下使用的压力配管用jis G3454 压力配管碳钢钢管SGP 使用压力比较低似的配管jis G3452 配管用碳钢钢管10.压力配管用碳钢管的尺寸和说明。

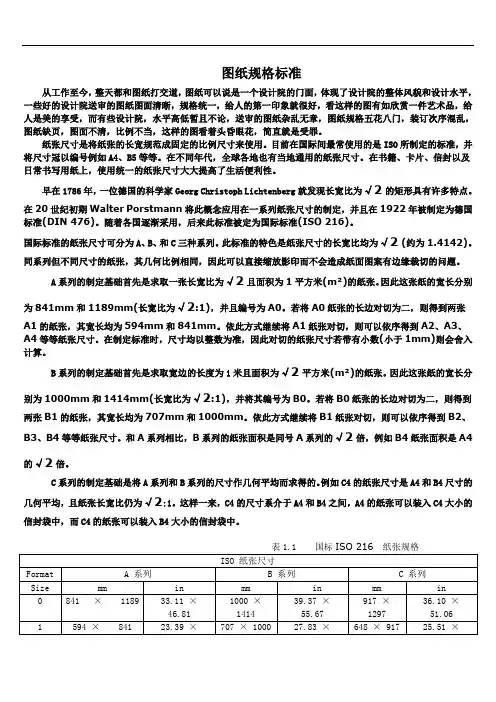

图纸规格标准从工作至今，整天都和图纸打交道，图纸可以说是一个设计院的门面，体现了设计院的整体风貌和设计水平，一些好的设计院送审的图纸图面清晰，规格统一，给人的第一印象就很好，看这样的图有如欣赏一件艺术品，给人是美的享受，而有些设计院，水平高低暂且不论，送审的图纸杂乱无章，图纸规格五花八门，装订次序混乱，图纸缺页，图面不清，比例不当，这样的图看着头昏眼花，简直就是受罪。

纸张尺寸是将纸张的长宽规范成固定的比例尺寸来使用。

目前在国际间最常使用的是ISO所制定的标准，并将尺寸冠以编号例如A4、B5等等。

在不同年代，全球各地也有当地通用的纸张尺寸。

在书籍、卡片、信封以及日常书写用纸上，使用统一的纸张尺寸大大提高了生活便利性。

早在1786年，一位德国的科学家Georg Christoph Lichtenberg就发现长宽比为√2的矩形具有许多特点。

在20世纪初期Walter Porstmann将此概念应用在一系列纸张尺寸的制定，并且在1922年被制定为德国标准(DIN 476)。

随着各国逐渐采用，后来此标准被定为国际标准(ISO 216)。

国际标准的纸张尺寸可分为A、B、和C三种系列。

此标准的特色是纸张尺寸的长宽比均为√2 (约为1.4142)。

同系列但不同尺寸的纸张，其几何比例相同，因此可以直接缩放影印而不会造成纸面图案有边缘裁切的问题。

A系列的制定基础首先是求取一张长宽比为√2且面积为1平方米(m²)的纸张。

因此这张纸的宽长分别为841mm和1189mm(长宽比为√2:1)，并且编号为A0。

若将A0纸张的长边对切为二，则得到两张A1的纸张，其宽长均为594mm和841mm。

依此方式继续将A1纸张对切，则可以依序得到A2、A3、A4等等纸张尺寸。

在制定标准时，尺寸均以整数为准，因此对切的纸张尺寸若带有小数(小于1mm)则会舍入计算。

B系列的制定基础首先是求取宽边的长度为1米且面积为√2平方米(m²)的纸张。

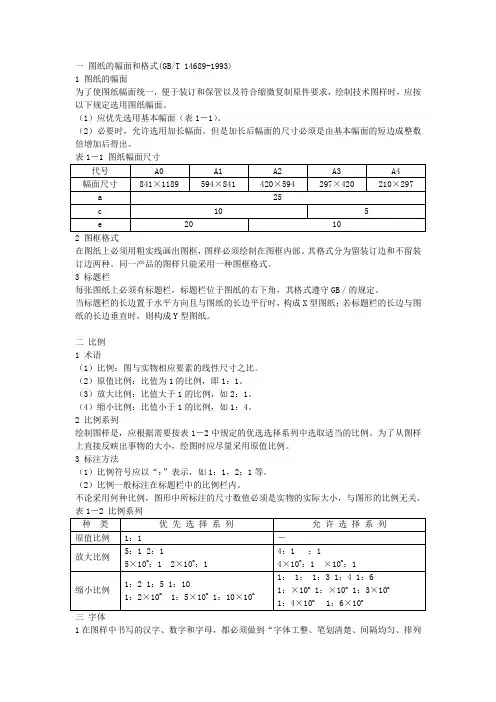

一图纸的幅面和格式(GB/T 14689-1993)1 图纸的幅面为了使图纸幅面统一，便于装订和保管以及符合缩微复制原件要求，绘制技术图样时，应按以下规定选用图纸幅面。

（1）应优先选用基本幅面（表1－1）。

（2）必要时，允许选用加长幅面。

但是加长后幅面的尺寸必须是由基本幅面的短边成整数倍增加后得出。

在图纸上必须用粗实线画出图框，图样必须绘制在图框内部。

其格式分为留装订边和不留装订边两种。

同一产品的图样只能采用一种图框格式。

3 标题栏每张图纸上必须有标题栏，标题栏位于图纸的右下角，其格式遵守GB／的规定。

当标题栏的长边置于水平方向且与图纸的长边平行时，构成X型图纸；若标题栏的长边与图纸的长边垂直时，则构成Y型图纸。

二比例1 术语（1）比例：图与实物相应要素的线性尺寸之比。

（2）原值比例：比值为1的比例，即1：1。

（3）放大比例：比值大于1的比例，如2：1。

（4）缩小比例：比值小于1的比例，如1：4。

2 比例系列绘制图样是，应根据需要按表1－2中规定的优选选择系列中选取适当的比例。

为了从图样上直接反映出事物的大小，绘图时应尽量采用原值比例。

3 标注方法（1）比例符号应以“：”表示，如1：1，2：1等。

（2）比例一般标注在标题栏中的比例栏内。

不论采用何种比例，图形中所标注的尺寸数值必须是实物的实际大小，与图形的比例无关。

表1－2 比例系列三字体1在图样中书写的汉字、数字和字母，都必须做到“字体工整、笔划清楚、间隔均匀、排列整齐”。

2字体高度（h）的公称尺寸系列为：，，，5，7，10，14，20mm.如果需要书写更大的字，其字体高度应按2的比例递增。

字体高度代表字体的号数。

3汉字应写成长仿宋体字，并应在用国家正式公布的简化字h不应小于3.5mm,字体高度一般为h/ 2.4字母和数字可写成斜体和直体。

斜体字字头向右倾斜，与水平基准线成75°。

四图线1 线性和图线尺寸国家标准规定了15种基本线型。

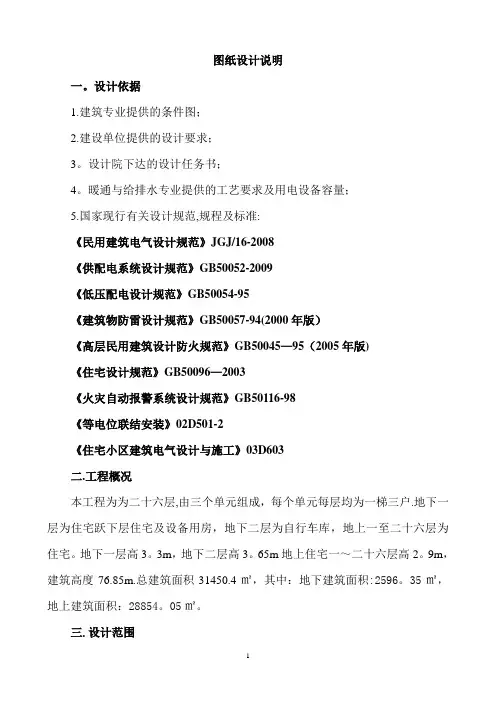

图纸设计说明一。

设计依据1.建筑专业提供的条件图；2.建设单位提供的设计要求；3。

设计院下达的设计任务书；4。

暖通与给排水专业提供的工艺要求及用电设备容量；5.国家现行有关设计规范,规程及标准:《民用建筑电气设计规范》JGJ/16-2008《供配电系统设计规范》GB50052-2009《低压配电设计规范》GB50054-95《建筑物防雷设计规范》GB50057-94(2000年版）《高层民用建筑设计防火规范》GB50045—95（2005年版)《住宅设计规范》GB50096—2003《火灾自动报警系统设计规范》GB50116-98《等电位联结安装》02D501-2《住宅小区建筑电气设计与施工》03D603二.工程概况本工程为为二十六层,由三个单元组成，每个单元每层均为一梯三户.地下一层为住宅跃下层住宅及设备用房，地下二层为自行车库，地上一至二十六层为住宅。

地下一层高3。

3m，地下二层高3。

65m地上住宅一～二十六层高2。

9m，建筑高度76.85m.总建筑面积31450.4㎡，其中：地下建筑面积:2596。

35㎡，地上建筑面积：28854。

05㎡。

三.设计范围楼内照明，电力供配电，防雷保护，接地保护,可视对讲系统，电话、有线电视及宽带网络系统、火灾自动报警及消防联动系统等。

四，电源及配电方式1。

负荷等级本工程为一类高层建筑,其中应急照明、消防风机、消防水泵等消防用电和消防电梯为一级负荷，其余用电为三级负荷。

2.供电电源根据建设方提供在小区设置箱式变压器，由两路10KV高压电源供电，以满足一级负荷供电要求，电源电缆经沿电缆沟或直埋至位于本建筑的低压配电室，再由此采用放射与树干相结合方式引出干线向住宅内各用电点配电。

其中楼内照明电源与动力电源接自箱变内不同变压器的低压母线段,所有电源配电电压等级为380V/220V，一级负荷的两个电源，当一个电源发生故障时，另一个电源不应同时受到破坏;且应急电源与正常电源之间必须采取防止并列运行的措施。
