最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件，它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新，建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容：1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整，便于施工人员理解和执行。
2. 图纸分类- 建筑施工图：包括平面图、立面图、剖面图等，展示建筑物的各个面和内部结构。
- 结构施工图：详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图：包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图：展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图：描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏，注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号，以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注，避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件，确保图纸的规范性和准确性。
- 图纸应采用适当的比例，以便于阅读和施工。
- 对于复杂的结构或构件，应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书，以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明，包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了，便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准，图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康，避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前，应经过专业审查，并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更，应及时更新，并通知所有相关人员。

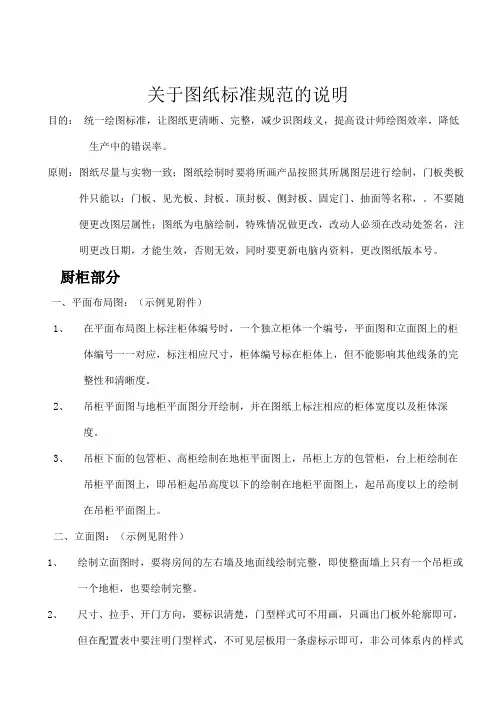

关于图纸标准规范的说明目的：统一绘图标准，让图纸更清晰、完整，减少识图歧义，提高设计师绘图效率，降低生产中的错误率。
原则：图纸尽量与实物一致；图纸绘制时要将所画产品按照其所属图层进行绘制，门板类板件只能以：门板、见光板、封板、顶封板、侧封板、固定门、抽面等名称，。
不要随便更改图层属性；图纸为电脑绘制，特殊情况做更改，改动人必须在改动处签名，注明更改日期，才能生效，否则无效，同时要更新电脑内资料，更改图纸版本号。
厨柜部分一、平面布局图：（示例见附件）1、在平面布局图上标注柜体编号时，一个独立柜体一个编号，平面图和立面图上的柜体编号一一对应，标注相应尺寸，柜体编号标在柜体上，但不能影响其他线条的完整性和清晰度。
2、吊柜平面图与地柜平面图分开绘制，并在图纸上标注相应的柜体宽度以及柜体深度。
3、吊柜下面的包管柜、高柜绘制在地柜平面图上，吊柜上方的包管柜，台上柜绘制在吊柜平面图上，即吊柜起吊高度以下的绘制在地柜平面图上，起吊高度以上的绘制在吊柜平面图上。
二、立面图：（示例见附件）1、绘制立面图时，要将房间的左右墙及地面线绘制完整，即使整面墙上只有一个吊柜或一个地柜，也要绘制完整。
2、尺寸、拉手、开门方向，要标识清楚，门型样式可不用画，只画出门板外轮廓即可，但在配置表中要注明门型样式，不可见层板用一条虚标示即可，非公司体系内的样式要有单独的图纸表示清楚，不需打门铰孔的门板不用画开门方向，抽拉类门板、固定门板、封板用引线注释；3、所有标注、引线以及文字说明均应横平竖直，在一个水平线上或一个垂直线上，禁止胡乱引线，在门板上尽量不出现过多的标识，要保持清晰整洁。
如文字较多时，可用引线引致图纸外侧，图框以内的空白处，引线不得与图纸边线重叠，以免表示不清。
4、标注尺寸时要清晰准确，并将尺寸标注在图纸外侧，柜体编号要标在柜体外侧，不要标在柜体上，内空标注可在柜体内，但不能影响图纸的整体清晰，不能与图纸边线重合。
5、所有层板的安装位置为高度均分，如位置不均分则要清楚标注安装位置，如未画出层板则视为无层板，玻璃层要用引线注释。

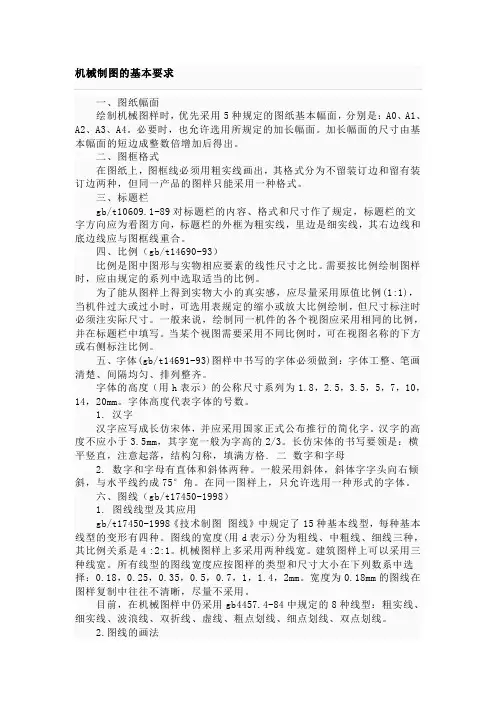

一、图纸幅面绘制机械图样时，优先采用5种规定的图纸基本幅面，分别是：A0、A1、A2、A3、A4。
必要时，也允许选用所规定的加长幅面。
加长幅面的尺寸由基本幅面的短边成整数倍增加后得出。
二、图框格式在图纸上，图框线必须用粗实线画出，其格式分为不留装订边和留有装订边两种，但同一产品的图样只能采用一种格式。
三、标题栏gb/t10609.1-89对标题栏的内容、格式和尺寸作了规定，标题栏的文字方向应为看图方向，标题栏的外框为粗实线，里边是细实线，其右边线和底边线应与图框线重合。
四、比例（gb/t14690-93）比例是图中图形与实物相应要素的线性尺寸之比。
需要按比例绘制图样时，应由规定的系列中选取适当的比例。
为了能从图样上得到实物大小的真实感，应尽量采用原值比例(1:1)，当机件过大或过小时，可选用表规定的缩小或放大比例绘制，但尺寸标注时必须注实际尺寸。
一般来说，绘制同一机件的各个视图应采用相同的比例，并在标题栏中填写。
当某个视图需要采用不同比例时，可在视图名称的下方或右侧标注比例。
五、字体(gb/t14691-93)图样中书写的字体必须做到：字体工整、笔画清楚、间隔均匀、排列整齐。
字体的高度（用h表示）的公称尺寸系列为1.8，2.5，3.5，5，7，10，14，20mm。
字体高度代表字体的号数。
1. 汉字汉字应写成长仿宋体，并应采用国家正式公布推行的简化字。
汉字的高度不应小于3.5mm，其字宽一般为字高的2/3。
长仿宋体的书写要领是：横平竖直，注意起落，结构匀称，填满方格. 二数字和字母2. 数字和字母有直体和斜体两种。
一般采用斜体，斜体字字头向右倾斜，与水平线约成75°角。
在同一图样上，只允许选用一种形式的字体。
六、图线（gb/t17450-1998）1. 图线线型及其应用gb/t17450-1998《技术制图图线》中规定了15种基本线型，每种基本线型的变形有四种。
图线的宽度(用d表示)分为粗线、中粗线、细线三种，其比例关系是４:2:1。
图纸规范一、图纸尺寸标准及规范1、在俯视图上标注柜体总宽度和总深度，如果顶柜或下柜做浅、异形时，需要另外标注顶柜或下柜的实际尺寸（所标梁或柱的尺寸必须是已经预大了的尺寸）。
如果柜的左右靠墙，需显示墙体位置或用文字注明，不靠墙的部分默认为见光生产。
2、在立面图的水平方向标注侧板、收口板、封板、各单元的内空尺寸（不含侧板）和总宽度。
在垂直方向标注下柜、顶柜、顶线、脚线、封板的高度和总高度。
3、柜体内部的标注：L架内空、裤架高度、固定层板的空间尺寸、层板和抽屉有特殊要求的尺寸标注。
4、效果图上显示图纸的立体效果，确认部件的深度和位置关系。
在异形结构复杂的情况下，需要画出背面的效果图。
5、柜门图显示趟门、掩门的款式，显示平开门、抽屉的款式及外盖情况。
6、趟门款式要符合公司工艺要求，标明分格或均分，不均分时需注明高度。
做腰带时要标明高度，百叶斜放时要注明左斜或右斜，文字注明与图纸显示必须一致。
7、面板平开门默认做竖纹，如果有特殊要求要加以注明，做拼框类平开门要注明拼框款式及门芯材料，平开门柜内做抽屉，侧边要加加厚板、全盖加18 mm、半盖加25 mm、入柱加36mm。
8、掩门柜和其它柜并排时，因结构不一样，又要保持两个柜封板的高度一致，掩门柜要加高12mm。
掩门柜内做抽屉，抽屉侧边要加侧盒，C2框加90mm，C8框加125mm,C5框加145mm。
9、板件厚度默认为18mm,其它厚度板件需要标注尺寸或用文字说明。
标准侧板按三排孔生产，有特别要求的尺寸及非标柜体需要标注详细尺寸，以供公司准确地拆单排孔生产。
二、图纸尺寸标注的注意事项1、图上必须去除返回线，尺寸标注的字体设置为80，尺寸标注的距离设置为200，线条粗细设置为0.2mm。
2、按要求标注尺寸，去掉图上标注的多余尺寸和文字，需要修改的文字不能用笔画掉，需用修正液涂掉，再用手写补上，要做到简洁明了。
3、柜体总深度默认为含外盖平开门，不含装饰木线尺寸，如特殊标注需用文字注明。
结构制图标准结构制图标准（第⼀版）⼀、总则为规范本院结构专业制图，提⾼设计质量，特制定本标准。
⼆、图纸尺⼨、图幅、图签等均按国家制图标准执⾏。
三、图⾯要求3.1 图纸⽐例：本专业制图⼀律按1：100 的⽐例规定制图，其余⽐例的图形，⼀律通过相对⽐例转换为1：100 的出图⽐例制图。
3.2 ⽂字字体规定设计图内⼀般所⽤字体如下：txt.shx ; HZtxt.shx;hztxt1.shx（双线体）;Romand.shx（双线体）除封⾯、图签等与其他专业共⽤的图型可⽤windows 字体外，本专业图纸不宜⽤以上规定外的其它字体。
3.3 ⽂字与字⾼规定3.3.1 轴线尺⼨：300、3.3.2 图内标注：250~300，特殊情况放宽到：200~3503.3.3 ⽂字宽⾼⽐：⼀般0.6~1.0 ，正常：0.7，特殊情况可放宽⾄：0.4~1.23.3.4 图名：900~1200 ，采⽤双线体⽂字，图名⽐例字：400~5003.3.5 图内⽂字说明：450~7003.3.6 ⼤样图名：700~900 双线体3.3.7 索引图名：外为中1400 粗线圆，内为700~900 双线体3.4 其它规定3.4.1 图名线：为50 宽粗实线，每边超出图名0.5~1.0 倍字宽，必须对称3.4.2 图内索引：? 900 细实线园，以引线中分，上为索引⼤样图号,下为⼤样图所在图号，如画于本图，⽤⼀短粗线表⽰。
3.4.3轴线号：? 800图内450 ⾼⽂字，也可采⽤天正轴线号。
3.4.4 两道轴线之间的尺⼨为：700~1000 ，但同⼀张图同⼀⽅向的两道轴线间尺⼨距离应相同，标注线起点到最近标注⽬标之间的距离：200~900，同⼀张图同⼀⽅向的标注线起点到最近标注⽬标之间的距离宜相同。
3.4.5 对称标注线⼀般位于标注⽬标的左侧与上侧，特殊情况才标注于另⼀侧，⾮对称标注线，应标注与标注⽬标相同的⼀侧，不得标注于另⼀侧。
3.4.6 图内标注尺⼨不应打散，必须严格反映实际尺⼨。

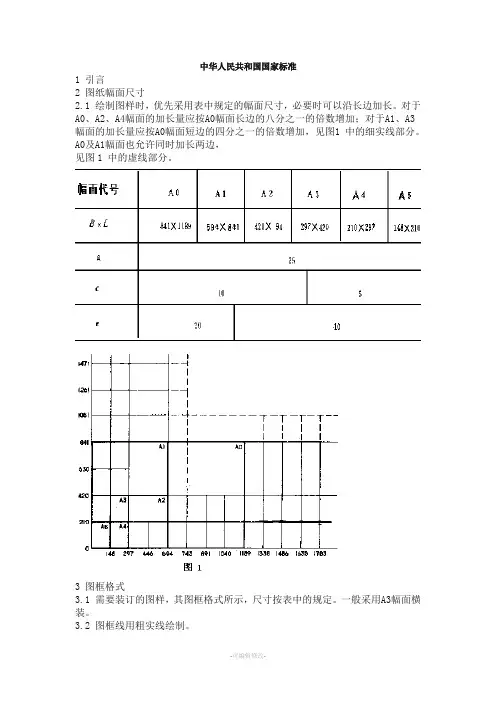

中华人民共和国国家标准1 引言2 图纸幅面尺寸2.1 绘制图样时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，见图1 中的细实线部分。
A0及A1幅面也允许同时加长两边，见图1 中的虚线部分。
3 图框格式3.1 需要装订的图样，其图框格式所示，尺寸按表中的规定。
一般采用A3幅面横装。
3.2 图框线用粗实线绘制。
为了复制或缩微摄影的方便，可采用对中等号，对中符号从周边画入图框内约5mm的一段粗实线(图6、9、10)。
5 图幅分区5.1 必要时图幅可分区，如图9所示。
5.2 图幅分区的数目应是偶数，按图样的复杂程度来确定。
分区线为细实线，每一分区的长度应在25～150mm之间选取。
5.3 在分区内，按标题栏的长边方向从左到右用直体阿拉伯数字依次编号；按标题栏的短边方向从上到下用大写直体拉丁字母依次编号。
编号顺序应从图纸的左上角开始，并在对应的边上重编一次(图9、10)。
当图幅的分区数超过字母的总数时，超过的各区用双重的字母(AA、BB、CC……)依次编写。
5..4 分区代号用数字和字母表示；阿拉伯数字在左，拉丁字母在右，如3B、5C。
1 比例：图样中机机件要素的线性尺寸与实际机件相应要素的线性尺寸之比。
2 绘制图样时一般应采用规定的比例1:1。
3 绘制同一机件的各个视图应采用相同的比例，并在标题栏的比例一栏中填写，例如1∶1。
当某个视图需要采用不同的比例时，必须另行标注，如图所示。
4 当图形中孔的直径或薄片的厚度等于或小于2mm以及斜度和锥度较小时，可不按比例而夸大画出。
5 在表格图或空白图中不必注写比例。
本标准规定了机械图样中书写的汉字、字母、数字的字体及号数(字高)。
本标准参照采用国际标准ISO 3098/I-1974《技术制图--字体--第一部分：常用字母》。
市政给排水管网工程制图标准图说明书（2012版天津）上海市城市建设设计研究总院天津院2012.12市政给排水管网工程制图标准图说明书（2012版天津）审核人项目负责人主要参加人员上海市城市建设设计研究总院天津院2012.12目录1 总则 (1)1.1 目的和依据 (1)1.2 适用范围 (1)2 一般规定 (2)2.1 图幅 (2)2.2 比例 (2)2.3 图线 (2)2.4 文字与字体 (3)2.5 管径标注 (4)3 给水、再生水管道工程 (5)3.1 标注内容-(预)工可阶段 (5)3.2 标注内容-初步设计阶段 (5)3.3 标注内容-施工图阶段 (5)4 排水管道工程 (7)4.1 标注内容-(预)工可阶段 (7)4.2 标注内容-初步设计阶段 (7)4.3 标注内容-施工图阶段 (8)4.4 其它 (8)5 管线综合工程 (10)5.1 标注内容-(预)工可阶段（方案阶段参照） (10)5.2 标注内容-初步设计及施工图阶段 (10)6.1 给水、再生水管道图例 (11)6.2 排水管道图例 (11)6.3 管线综合图例 (13)7 附录 (14)7.1 常用法定计量单位的名称和代号 (14)1 总则1.1 目的和依据1.1.1 为了统一我院给排水专业CAD制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、归档的要求，适应工程建设的需要，同时为了方便新员工对本院出图规范的熟悉，特制定本标准。
1.1.2 本标准依据国家、天津市的有关标准、规范、规定，结合以往我院在天津地区给排水工程制图特点而制定。
依据的主要标准、规范、规定如下：《给水排水制图标准》GB/T50106-2001《CAD通用技术规范》GB/T17304-1998《CAD工程制图规则》GB/T18229-2000《技术制图字体》GB/T114691-93《技术制图图线》GB/T17450-1998《技术制图通用术语》GB/T13361-92《市政公用工程设计文件编制深度规定》（建质［2004］16号）《质量管理体系作业文件》（工程设计）（A版）（上海市城市建设设计研究院）《给排水专业CAD制图标准（2004版）》（上海市城市建设设计研究院）《室外给水设计规范》GB 50013-2006《室外排水设计规范（2011版）》GB 50014-2006《城市工程管线综合规划规范》GB 50289-981.2 适用范围1.2.1 本标准适用于CAD制图。
本章主要介绍制图的基本标准和点、线、面的投影知识。
通过本章的学习，应掌握以下基本内容：•国标中有关图幅、比例、字体和图线的规定；•尺寸标注的基本规定和方法；•投影的基本概念和正投影的基本特性；•点的投影规律及两点的相对位置；•各种位置直线的投影特性及两线的相对位置；•各种位置平面的投影特性。
1.1 制图的国家标准工程图样是设计、生产、维护和使用中的重要技术文件。
为正确绘制和阅读工程图样，必须熟悉和掌握有关的标准。
我国从1959年首次颁布《机械制图》国家标准以来，已进行了多次修改。
本书根据1993年颁布的最新国家标准《技术制图》，介绍其中有关图纸幅面、比例、字体、图线及尺寸标注等内容的基本规定。
1.1.1 图纸幅面及格式（GB/T 14689—1993）1．图纸幅面图纸幅面即图纸的大小，以长×宽的尺寸确定。
表1-1是国家标准GB/T 14689—1993中规定的基本幅面（GB是国家标准的缩写，T是推荐的缩写，14689是该标准的编号，1993是该标准颁布的年份），绘制工程图样时应优先采用。
必要时允许按规定加长幅面，可查阅GB/T 14689—1993。
表1-1图纸幅面2．图框格式图框的格式分为留有装订边和不留装订边两种，图框线为粗实线，图纸可横放或竖放，如图1-1、图1-2所示。
其周边尺寸见表1-1。
3．标题栏标题栏用以说明所表达机件的名称、比例、材料、图号、设计者、审核者等，一般位于图纸的右下角，如图1-1和图1-2所示。
有时也可按图1-3所示的位置放置，但此时应采用方向符号。
图1-1 留有装订边的图框格式图1-2 不留装订边的图框格式图1-3 附加符号的应用标题栏的内容格式和尺寸按GB/T 10609.1—1989的规定绘制。
在学习本课程期间，制图作业推荐使用图1-4、图1-5所示的标题栏格式。
图1-4 学校制图作业推荐零件图用标题栏格式图1-5 学校制图作业推荐装配图用标题栏格式4．附加符号（1）对中符号：为了便于复制及缩微摄影，应在图纸各边的中点处分别画出对中符号，即从每边的中点画入图框内约5mm的一段粗实线，如图1-3所示。

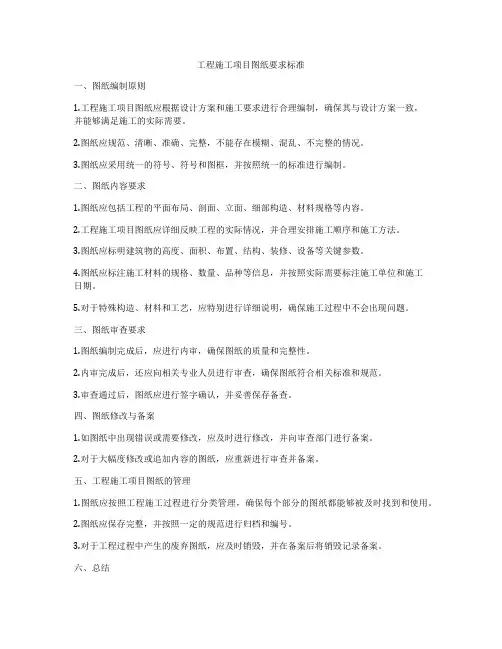

工程施工项目图纸要求标准一、图纸编制原则1.工程施工项目图纸应根据设计方案和施工要求进行合理编制，确保其与设计方案一致，并能够满足施工的实际需要。
2.图纸应规范、清晰、准确、完整，不能存在模糊、混乱、不完整的情况。
3.图纸应采用统一的符号、符号和图框，并按照统一的标准进行编制。
二、图纸内容要求1.图纸应包括工程的平面布局、剖面、立面、细部构造、材料规格等内容。
2.工程施工项目图纸应详细反映工程的实际情况，并合理安排施工顺序和施工方法。
3.图纸应标明建筑物的高度、面积、布置、结构、装修、设备等关键参数。
4.图纸应标注施工材料的规格、数量、品种等信息，并按照实际需要标注施工单位和施工日期。
5.对于特殊构造、材料和工艺，应特别进行详细说明，确保施工过程中不会出现问题。
三、图纸审查要求1.图纸编制完成后，应进行内审，确保图纸的质量和完整性。
2.内审完成后，还应向相关专业人员进行审查，确保图纸符合相关标准和规范。
3.审查通过后，图纸应进行签字确认，并妥善保存备查。
四、图纸修改与备案1.如图纸中出现错误或需要修改，应及时进行修改，并向审查部门进行备案。
2.对于大幅度修改或追加内容的图纸，应重新进行审查并备案。
五、工程施工项目图纸的管理1.图纸应按照工程施工过程进行分类管理，确保每个部分的图纸都能够被及时找到和使用。
2.图纸应保存完整，并按照一定的规范进行归档和编号。
3.对于工程过程中产生的废弃图纸，应及时销毁，并在备案后将销毁记录备案。
六、总结工程施工项目图纸是工程施工过程中的重要文件，对工程施工的质量和工期具有重要影响。
因此，对工程施工项目图纸的编制、审查、修改和管理都应按照相关标准进行规范化，确保图纸的质量和完整性。
同时，施工单位应加强对图纸的监督和管理，确保图纸能够在工程施工中发挥应有的作用。
日本JIS标准图纸说明1.图纸中SS400对应国内标准为Q235A；STPG370钢管对应的是20#无缝钢管；STKM13A对应国内标准为Q275；STKM13A、SS400、STPG370钢管材料国内也可以买到。
2.油漆：底漆-----环氧富锌漆，40um；中层漆----环氧云铁漆，40um；内表面面漆----丙烯聚氨酯漆，40um，颜色为灰白色；3.管路球阀：国内市场同样可以购买的到。
如替换可参考：SH01738A更换为Q11F系列二片式DN50的球阀，SH01733A更换为Q11F系列二片式DN15的球阀，SH01737A更换为Q11F系列二片式DN40的球阀，Z3650-20060更换为GB3747.1-83中的管径φ28卡套式焊接管接头。
4.焊接焊缝水密试验、PT检查，但是焊脚8mm以上的不需要PT检查。
(PT检查即为渗透检查)5.孔的标注中螺栓的型号后面跟着的HTW的意思，图中SW意思为弹簧垫圈。
6.耐磨焊材HF650(日本神钢)，对应的日本标准为JIS Z3251 DF3C-600-B,该标准对应的国内标准为GB/T984中EDPCrMoV-A1焊材（D237铬钼钒钢堆焊焊条）。
7.XT7032.15.30螺栓其对应的国标为:GB/T 27-1988(六角头铰制孔螺栓)，公差为h9。
8.中日材料标准对照：序号日标国标备注材料标准号材料标准号1 SS400 JIS G 3101 Q235A GB/T 700-1988 一般用钢轧制钢2 SM490A JIS G 3106 Q390A GB/T 1591-1994 焊接结构用轧制钢3 STKM13A JIS G 3445 Q275 GB/T8162-1999 机械结构用碳钢钢管4 STPG370 JIS G 3454 20# GB/T3087-1999 压力配管用碳钢钢管5 SGP 15A JIS G 3452 10# GB/T8162-1999 配管用碳钢钢管6 S35C JIS G 4051 35# GB/T699-1999 机械结构用碳钢7 S45C JIS G 4051 45# GB/T699-1999 机械结构用碳钢8 SPCC JIS G 3141 10# GB/T13237-1991 冷轧钢9 SKC24 工具钢10 SCM435 45CrMo9STPG 350℃程度以下使用的压力配管用jis G3454 压力配管碳钢钢管SGP 使用压力比较低似的配管jis G3452 配管用碳钢钢管10.压力配管用碳钢管的尺寸和说明。
图纸尺寸标准图纸尺寸标准是指在绘制图纸时所应遵循的尺寸规范，它对于各类工程设计和制图工作具有重要的指导意义。
合理的图纸尺寸标准不仅可以提高绘图效率，还可以保证图纸的清晰度和统一性，便于后续的施工和使用。
本文将就图纸尺寸标准进行详细的介绍，希望能为大家在实际工作中提供一些帮助和参考。
一、图纸尺寸标准的重要性。
图纸尺寸标准的制定是为了保证图纸的统一规格，方便图纸的传阅、存档和使用。
合理的图纸尺寸标准可以提高图纸的可读性，减少图纸的重绘次数，节约成本，提高工作效率。
同时，图纸尺寸标准还可以规范图纸的制作流程，减少因尺寸不当而导致的施工问题，确保工程质量。
二、图纸尺寸标准的内容。
图纸尺寸标准通常包括图幅尺寸、图框尺寸、图纸折叠尺寸等内容。
其中，图幅尺寸是指图纸的整体尺寸，通常采用国家标准规定的尺寸，如A0、A1、A2等；图框尺寸是指图纸的边框尺寸，它决定了图纸的可绘制范围，通常包括图幅边框和图框边框两部分；图纸折叠尺寸是指大幅图纸需要折叠成小幅图纸时所应遵循的尺寸规范，它可以减少图纸的占地空间，便于存放和携带。
三、图纸尺寸标准的制定原则。
制定图纸尺寸标准应遵循以下原则，一是符合国家标准，尽量采用国家规定的标准尺寸，确保图纸的统一性和通用性；二是考虑实际需求，根据工程的特点和实际情况确定图纸尺寸标准，确保图纸的清晰度和可读性；三是简化规范，尽量简化图纸尺寸标准，减少不必要的复杂性，提高工作效率。
四、图纸尺寸标准的应用。
图纸尺寸标准的应用包括图纸的绘制、打印、存档和传阅等环节。
在图纸的绘制过程中，应严格按照图纸尺寸标准进行，确保图纸的整体尺寸和边框尺寸符合规定。
在图纸的打印过程中，应选择合适的纸张规格，并设置打印参数，确保打印效果符合要求。
在图纸的存档和传阅过程中，应按照图纸尺寸标准进行折叠和装订，确保图纸的整洁和完整。
五、图纸尺寸标准的管理。
图纸尺寸标准的管理包括制定、执行和监督等环节。
在制定图纸尺寸标准时，应充分考虑各方面的需求和意见，确保制定的标准合理可行。
图纸规范标准图纸是工程中非常重要的一部分，它是设计和制造工作的基础。
图纸规范标准是指设计和制造过程中，制定图纸的一些准则和规范。
这些规范不仅影响到工艺流程和产品质量，也影响到设计和制造的成本，所以图纸规范标准的制定非常重要。
一、图纸的类型图纸根据用途可以分为制造图、工艺图、装配图、标准件图等。
制造图是指产品的零件制造图,包括所有的尺寸和标注信息。
工艺图是指产品的加工工艺图,通常包括加工步骤、加工工艺等信息。
装配图是指产品的装配关系图,通常包括零件之间的装配关系和顺序等信息。
标准件图是指标准零件的图纸,通常是由产品的设计者按照相应的标准来制定。
二、图纸的标准化图纸的标准化包括制定相应的标准文件和规范,并通过各种形式的宣传推广。
标准文件包括国家标准、行业标准和企业标准。
规范化有助于设计和制造的标准化、规范化，提高产品的质量和降低成本。
三、图纸的尺寸标注尺寸标注是指各种零件的尺寸标注，是图纸规范化的重要组成部分。
标注尺寸需要遵循相应的规范,包括标注形式、标注顺序、尺寸精度等。
正确的尺寸标注可以避免制造过程中的误差和浪费,保证零件和产品的尺寸和工作性能符合设计要求。
四、图纸的符号和字母符号和字母是图纸上用来表示各种材料、工艺、加工等信息的标记。
符号和字母需要规范化,以保证各种工艺和材料的标记符号统一标准,各方互相配合更加顺畅。
五、图纸的通用性图纸的通用性是指不同企业、不同生产商之间的图纸可以进行交流和使用。
这需要制定相应的图纸标准,规范化尺寸和标注,并确保各种工艺和材料可以进行通用。
总之,图纸规范标准对产品的质量、成本和制造效率有非常重要的影响。
在设计和制造过程中,必须遵循相应的规范和标准,确保产品的质量,并降低成本,提高生产效率。
同时,通过宣传和推广,提高图纸标准化和规范化的水平,以便更好的服务于社会和经济发展。
工程图纸制图标准1.1 工程图纸绘图步骤1.1.1 以实际尺寸绘制按正投影法（顶棚平面图宜用镜像投影法）并用第一角画法绘制所有实体；1.1.2 以规定的适当比例放大或缩小图框；1.1.3 修改图框中部分文本；1.1.4 进行尺寸标注和文字说明。
1.2 图框、图纸幅面及比例1.2.1图框1 图框分为两种，一种用于方案图、施工图或竣工图的施工图框，另一种用于加工图的加工图框。
设计时必须采用本标准指定的最新标准图框，除投标时招标文件有特殊要求除外，不得另行使用其它图框，并将图框中待补充内容填充完整，每个工程项目的同种图框必须完全一致。
2 施工图框中所表达的内容包括设计变更、备注、建筑设计、业主、工程监理、总承包、公司名称及徽记、工程名称、工程编号、图名、设计、审核、批准、比例、页码、图纸编号、修改序号等17项。
3 加工图框中公司名称及徽记、工程名称、图名、设计、审核、批准、日期、图号、比例、页号等14项。
4 图框一般应采用“索引”引用。
5 采用“插入”方式引用图框，不可以将图框炸开。
6 图框的比例应与图的比例一致，并采用整数比例。
7 不得改变图框中各部分的颜色及线型。
8 标准方案图和施工图图框有A0、A1、A2、A3横式幅面四种，加工图图框有A3、A4横式幅面和A4竖式幅面三种。
1.2.2 图纸幅面1 各种图纸的幅面尺寸（高×宽）标准为：A0—841×1189，图框尺寸距边尺寸10，装订线尺寸25；A1—594×841，图框尺寸距边尺寸10，装订线尺寸25；;A2—420×594，图框尺寸距边尺寸10，装订线尺寸25；A3—297×420，图框尺寸距边尺寸5，装订线尺寸25；A4—210×297，图框尺寸距边尺寸5，装订线尺寸25。
2 图纸的短边不得加长，A3-A0的长边可以加长，其中A3和A1以210的倍数加长，A2和A0以149的倍数加长。
关于图纸标准规范的说明
目的：统一绘图标准，让图纸更清晰、完整，减少识图歧义，提高设计师绘图效率，降低生产中的错误率。
原则：图纸尽量与实物一致；图纸绘制时要将所画产品按照其所属图层进行绘制，门板类板件只能以：门板、见光板、封板、顶封板、侧封板、固定门、抽面等名称，。
不要随便更改图层属性；图纸为电脑绘制，特殊情况做更改，改动人必须在改动处签名，注明更改日期，才能生效，否则无效，同时要更新电脑内资料，更改图纸版本号。
厨柜部分
一、平面布局图：（示例见附件）
1、在平面布局图上标注柜体编号时，一个独立柜体一个编号，平面图和立面图上的柜体
编号一一对应，标注相应尺寸，柜体编号标在柜体上，但不能影响其他线条的完整性和清晰度。
2、吊柜平面图与地柜平面图分开绘制，并在图纸上标注相应的柜体宽度以及柜体深度。
3、吊柜下面的包管柜、高柜绘制在地柜平面图上，吊柜上方的包管柜，台上柜绘制在吊
柜平面图上，即吊柜起吊高度以下的绘制在地柜平面图上，起吊高度以上的绘制在吊柜平面图上。
二、立面图：（示例见附件）
1、绘制立面图时，要将房间的左右墙及地面线绘制完整，即使整面墙上只有一个吊柜或
一个地柜，也要绘制完整。
2、尺寸、拉手、开门方向，要标识清楚，门型样式可不用画，只画出门板外轮廓即可，
但在配置表中要注明门型样式，不可见层板用一条虚标示即可，非公司体系内的样式
要有单独的图纸表示清楚，不需打门铰孔的门板不用画开门方向，抽拉类门板、固定门板、封板用引线注释；
3、所有标注、引线以及文字说明均应横平竖直，在一个水平线上或一个垂直线上，禁止
胡乱引线，在门板上尽量不出现过多的标识，要保持清晰整洁。
如文字较多时，可用引线引致图纸外侧，图框以内的空白处，引线不得与图纸边线重叠，以免表示不清。
4、标注尺寸时要清晰准确，并将尺寸标注在图纸外侧，柜体编号要标在柜体外侧，不要
标在柜体上，内空标注可在柜体内，但不能影响图纸的整体清晰，不能与图纸边线重合。
5、所有层板的安装位置为高度均分，如位置不均分则要清楚标注安装位置，如未画出层
板则视为无层板，玻璃层要用引线注释。
6、门板有造形类的产品，有见光板或封板时要注明是否有门板造形和边型，宽度和高度
要符合《工艺技术手册》的要求，吸塑类产品的见光板要注明是单面吸还是双面吸，实木类产品的见光板要注明基材的性质。
7、如有非标结构的柜体，要用引线将特殊要求标注在对应柜体的外部，同时要另附图纸
画出该柜体的三视图，有时还要画轴测图，节点图，确保能准确表达设计思想。
标准工艺柜只需用引线标注出相应柜体的编码规格即可。
8、包管柜或顶封板的俯视图要画在立面图上，在包管柜或顶封板的侧面用引线把俯视图
和立面图连起来。
9、在图纸中出现两件板合并成一起的板件，标注尺寸是要分别标出每件板件的尺寸。
10、当整套柜体中用到两种或以上的门板材质，要用不同的填充来区分，并在图纸下方有
相关材质或颜色的注释。
11、插接柜要标注两个尺寸，柜体总宽和门板宽度；柜体编号随总宽标注。
12、玻璃门的绘制，要尽量与实物一致，
13、立面图所标的地脚高度为理论尺寸，地脚板的高度以配置表为准，
14、绘制柜体内部结构时，要将板材的厚度表示出来，并按实物结构关系绘制结构图。
15、需要另加板材时，设计师要准确标注出板材的规格、村质、颜色、纹理方向、生产工
艺信息，所标尺寸即成型尺寸，生产不预增减尺寸。
三、台面图：（示例见附件）
1、台面图用专用的台面图框，
2、台面标尺寸要标三面，墙体转角处要画放样图或做模板，没有放样图或模板则视为是直
角，挡水样式和下沿样式要做截面图，需要拼接的台面要标出拼接线，
3、现场拼接挡水的台面，挡水与台面是直角拼接，做不了圆角，独立的整体台面挡水与台
面可圆角，
4、水槽和炉灶的开孔要标注清楚，中心点用“十”表示，标明开孔大小、炉灶或水槽，水
槽要标明是台上盆还台下盆，客供台盆要在随单下到工厂。
全屋部分
一、平面图
1、在平面布局图上标注柜体编号时，一个独立柜体一个编号，平面图和立面图上的柜
体编号一一对应，标注相应尺寸，柜体编号标在柜体上，但不能影响其他线条的完
整性和清晰度。
2、柜体的上下柜在同一个图面上，不用分开，但上下柜体编号要放在一起，表示柜体
投影是重叠的，
二、立面图：（示例见附件）
1、立面图分两部，立面外观图，主要显示外露门板及拉手，不显示柜体内部结构，只标
注柜体轮廓和门板轮廓尺寸；内部结构图不显示外露门板，只显示柜体内部结构，包括内抽和衣通，标注内容为板件厚度和柜体内空，如果柜体板件厚度一致可只标部分
板厚，
2、层板上画一个“○”表示此层板为活动层板，否则为固定层板，
3、其它要求同厨柜部分。
编制：黄晓波批准：
附件4：厨柜示例
. 附件4：全屋示例
附件5：配置表。
