最新建筑设计图纸规范标准建筑设计图纸是建筑项目实施过程中的重要技术文件,它详细记录了建筑物的尺寸、结构、材料以及施工要求等信息。
随着建筑技术的发展和建筑法规的更新,建筑设计图纸规范标准也在不断地进行调整和完善。
以下是最新建筑设计图纸规范标准的主要内容:1. 总则- 设计图纸应遵循国家和地方的建筑法规、标准以及行业规范。
- 图纸应清晰、准确、完整,便于施工人员理解和执行。
2. 图纸分类- 建筑施工图:包括平面图、立面图、剖面图等,展示建筑物的各个面和内部结构。
- 结构施工图:详细描述建筑物的结构系统、构件尺寸和材料要求。
- 电气施工图:包括电气系统的布局、设备安装和电缆布线等。
- 给排水施工图:展示给水、排水、雨水系统的设计和施工要求。
- 暖通空调施工图:描述暖通空调系统的布局、设备安装和管道布置等。
3. 图纸内容- 每个图纸应包含标题栏,注明工程名称、图纸编号、比例、设计单位、设计人等信息。
- 图纸应使用统一的图例和符号,以确保信息的一致性。
- 所有尺寸、标高和材料规格应清晰标注,避免歧义。
4. 图纸表达方式- 使用标准化的绘图工具和软件,确保图纸的规范性和准确性。
- 图纸应采用适当的比例,以便于阅读和施工。
- 对于复杂的结构或构件,应提供详细的放大图或剖面图。
5. 设计参数和计算书- 设计图纸应附有相应的设计参数表和计算书,以证明设计的合理性和安全性。
- 计算书应包括荷载分析、结构分析和材料选择等内容。
6. 施工说明- 图纸应附有施工说明,包括施工顺序、施工方法和特殊施工要求等。
- 施工说明应简洁明了,便于施工人员理解和执行。
7. 环保和节能要求- 建筑设计应符合环保和节能的相关标准,图纸中应体现绿色建筑的理念和措施。
8. 安全和健康要求- 设计图纸应考虑到施工人员的安全和健康,避免设计中存在安全隐患。
9. 审查和批准- 所有设计图纸在提交施工前,应经过专业审查,并取得相关部门的批准。
10. 更新和维护- 设计图纸在施工过程中如有变更,应及时更新,并通知所有相关人员。

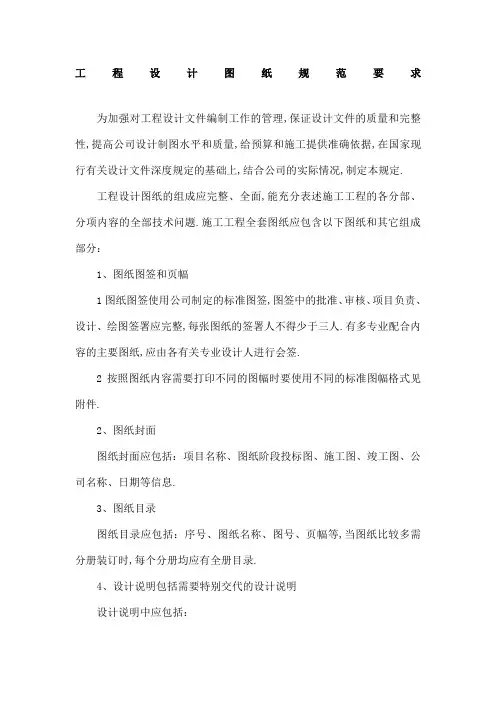

工程设计图纸规范要求为加强对工程设计文件编制工作的管理,保证设计文件的质量和完整性,提高公司设计制图水平和质量,给预算和施工提供准确依据,在国家现行有关设计文件深度规定的基础上,结合公司的实际情况,制定本规定.工程设计图纸的组成应完整、全面,能充分表述施工工程的各分部、分项内容的全部技术问题.施工工程全套图纸应包含以下图纸和其它组成部分:1、图纸图签和页幅1图纸图签使用公司制定的标准图签,图签中的批准、审核、项目负责、设计、绘图签署应完整,每张图纸的签署人不得少于三人.有多专业配合内容的主要图纸,应由各有关专业设计人进行会签.2按照图纸内容需要打印不同的图幅时要使用不同的标准图幅格式见附件.2、图纸封面图纸封面应包括:项目名称、图纸阶段投标图、施工图、竣工图、公司名称、日期等信息.3、图纸目录图纸目录应包括:序号、图纸名称、图号、页幅等,当图纸比较多需分册装订时,每个分册均应有全册目录.4、设计说明包括需要特别交代的设计说明设计说明中应包括:(1)设计依据;(2)各子系统机房位置、设计功能、桥架规格、管材规格和安装方式、线缆规格型号、终端点数量、终端点安装方式和高度;(3)图例:序号、图例符号、名称;4、系统图1标明所有设备数量;2标明线缆型号规格和数量;3标明设备安装位置;5、机房布置图1按照机柜、操作台实际尺寸比例绘制安装位置,标示机柜、操作台在机房内具体尺寸位置.2绘制机柜内所有设备安装位置、操作台上设备安装位置.6、点位对照表1监控与报警系统:摄像机点位表、报警防区点位表包括防区归属防区模块、报警联动对应表、矩阵切换队列表.2综合布线系统:语音、信息点列表、机房机柜配线架点位标号表.3楼宇自动控制系统:各子系统监控原理图、各子系统接线及标号图、网络图、点数配置表.4门禁系统:各控制器地址编号、各控制器对应控制读卡器、读卡器对应门表.7、设备材料清单8、平面图1所有现场设备按照图例进行平面布置.2绘制桥架、管路路由,标示桥架、管路规格型号和安装方式.3标示线缆规格型号和数量.4施工图和竣工图要求标示设备统一编号.5接线端子箱要单独放大绘制接线端子编号和线缆压接图.6图层设置:各子系统设备单独设置图层、各子系统桥架、管路路由单独设置图层、标示说明单独设置图层,各图层颜色设置应用不同的颜色表示.本规定自即日起执行.二OO九年七月二十日。
设计部制图规定一:基本设置要求1.图框1.1图幅1.2标题栏图框已经制成标准图块。
2 比例3.字体3.1 字高a、图面字高应严格采用3.5、7mm(图幅里的图名)等2类字高,高宽比设定为0.7;b、汉字字高应不小于3.5mm,英文字符与数字高度应不小于2.5mm;c、设计说明部分采用3.5mm字高,尺寸标注采用2.5mm字高。
即模型字高为700mm,采用1:200比例,布局字高即为3.5mm, 模型字高为350mm,采用1:100比例,布局字高也为3.5mm。
3.2 字间距及行距字间距宜使用标准字间距,行间距宜采用1.5倍行距。
3.3 字体标准图内及说明的字体要求统一选用LLR(领路人,宋体),使用字体类型定为宋体。
二:图层管理根据图纸模板,管理图层三:图纸顺序1:图纸顺序如下:1 封面2图纸目录3 设计说明4 系统图5 平面图(附图例表)6 立面图(附图例表)7 节点图2:设计说明要点:用统一的设计说明四:管线敷设方式线路标注a-b(c×d)-e-fa:线路编号b:电缆或导线型号c:导线或芯线数d:导线截面积(mm2)e:敷设方式f:安装部位例:配电箱编号-回路编号-线缆型号-管材型号-敷设方式AL1-N1-WDZA YJY3*4-SC20(或线槽、桥架)-FC导线敷设方式的标注:导线敷设部位的标注:六:其他注意事项1:管子一般选用原则1〉室内一般选用JDG管、暗敷。
2〉室外一般选用PC或SC管。
优先采用PC。
3〉出户管一般选用RC管。
埋深-700mm。
出散水坡1000mm。
2:图纸中的文字一般同类型的说明或标注应一致。
大小应有设计原则。
设计图纸的规范细则在工程建设、产品制造等众多领域,设计图纸是将创意和构想转化为实际可操作方案的重要工具。
一份规范、准确、清晰的设计图纸不仅能够有效地传达设计意图,还能为后续的施工、生产等环节提供可靠的依据,减少误解和错误,提高工作效率和质量。
为了确保设计图纸的质量和有效性,以下将详细阐述设计图纸的规范细则。
一、图纸格式与布局1、图纸尺寸应根据实际需要选择标准的图纸尺寸,如 A0、A1、A2、A3 等,并确保在整个项目中保持统一。
2、边框与标题栏图纸四周应绘制边框,边框的宽度和样式应符合相关标准。
标题栏应位于图纸的右下角,包含项目名称、图纸名称、编号、比例、绘图日期、设计单位等必要信息。
3、图面布局图形应布置合理,留出足够的空间用于标注尺寸、注释和技术要求等。
不同类型的图形元素(如线条、符号、文字等)应层次分明,避免相互重叠和混淆。
二、图形绘制1、线条类型与用途根据不同的表达内容,使用不同类型的线条,如实线、虚线、点划线等。
实线用于表示物体的可见轮廓,虚线用于表示不可见轮廓,点划线用于表示中心线等。
2、图形比例应根据物体的实际尺寸和图纸的大小选择合适的比例,确保图形能够清晰地展示物体的形状和结构。
比例应在标题栏中明确标注。
3、投影方法通常采用正投影法绘制图形,以保证物体的形状和尺寸能够准确地表达。
对于复杂的物体,可以采用多个视图(如主视图、俯视图、左视图等)来全面展示其特征。
4、图形符号与标注应使用标准的图形符号来表示各种零部件、设备和工艺等。
标注应清晰、准确,包括尺寸标注、公差标注、表面粗糙度标注等,标注的字体大小和样式应统一。
三、尺寸标注1、尺寸基准选择合适的尺寸基准,确保所标注的尺寸能够准确地反映物体的形状和位置关系。
2、尺寸标注的形式尺寸应采用水平、垂直或倾斜的方式标注,尺寸线应与被标注的轮廓线保持适当的距离,尺寸数字应位于尺寸线的上方或中断处,且字头朝上或朝左。
3、公差标注对于有公差要求的尺寸,应按照相关标准进行标注,明确公差的类型(如尺寸公差、形位公差等)和数值。

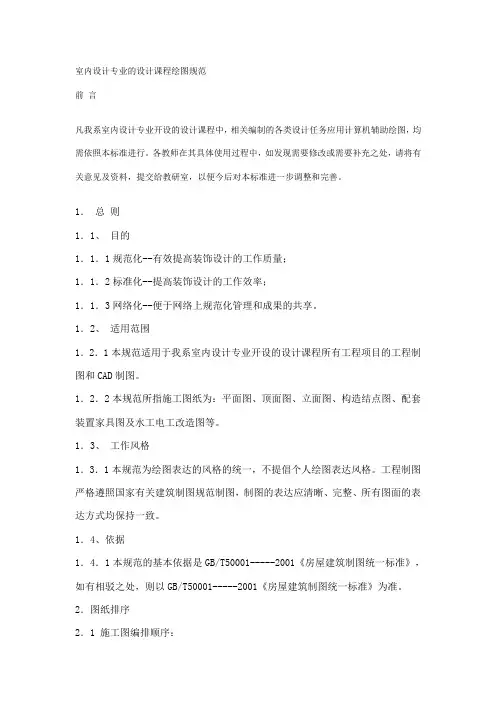

室内设计专业的设计课程绘图规范前言凡我系室内设计专业开设的设计课程中,相关编制的各类设计任务应用计算机辅助绘图,均需依照本标准进行。
各教师在其具体使用过程中,如发现需要修改或需要补充之处,请将有关意见及资料,提交给教研室,以便今后对本标准进一步调整和完善。
1.总则1.1、目的1.1.1规范化--有效提高装饰设计的工作质量;1.1.2标准化--提高装饰设计的工作效率;1.1.3网络化--便于网络上规范化管理和成果的共享。
1.2、适用范围1.2.1本规范适用于我系室内设计专业开设的设计课程所有工程项目的工程制图和CAD制图。
1.2.2本规范所指施工图纸为:平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。
1.3、工作风格1.3.1本规范为绘图表达的风格的统一,不提倡个人绘图表达风格。
工程制图严格遵照国家有关建筑制图规范制图,制图的表达应清晰、完整、所有图面的表达方式均保持一致。
1.4、依据1.4.1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》,如有相驳之处,则以GB/T50001-----2001《房屋建筑制图统一标准》为准。
2.图纸排序2.1 施工图编排顺序:1、图封面2、设计说明3、图纸目录4、装饰施工图(平面图、顶面图、立面图、剖面图、构造节点图、详图)5、给水平面改造施工图,排水平面改造施工图6、电气改造施工图3.字体3.1 图纸字体:除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx(西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx(汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx(汉字仿宋)、hztxt.shx(汉字单线)。
建筑工程图纸设计规范1. 引言建筑工程图纸设计规范是为了确保建筑项目的顺利实施和施工质量的保证而制定的准则。
本文档旨在向建筑师、工程师、设计师和其他相关人员提供一系列标准和指导,以确保图纸设计的合理性、准确性和一致性。
2. 标准化术语在本文档中,以下术语应遵循统一定义:•建筑平面图:展示建筑物水平剖面的平面图。
•立面图:展示建筑物正面或侧面视图的图纸。
•剖面图:展示建筑物沿垂直方向切割后的视图。
•细部构造图:呈现建筑细节和连接方式的详细图纸。
3. 图纸设计规范3.1 页面设置•图纸尺寸应符合国际标准或相关行业标准,并定义清晰可见的边界线。
•图形及文字应与边界线之间有适当距离。
•应为每个页面提供唯一且说明性强的标题。
3.2 图形表示•应采用统一的符号和标注,遵循行业规范和标准。
•标注文字应清晰、易读,并保证与图纸比例一致。
•使用不同线型和颜色来区分不同元素,方便理解和辨认。
3.3 图纸标注•每个图纸应包含项目名称、图纸编号、版本号、绘图日期等关键信息。
•所有图纸上的文字应为统一字体,并至少具备两种不同字重以表达不同含义。
•应提供适当数量的尺寸标注,确保设计准确性。
3.4 图层设置•应为每个图纸设置适当的图层,以便于对构件进行独立编辑和控制。
•图层命名应明确且具有一定的层级结构,以方便查找和管理。
3.5 细部构造图•细部构造图应包含建筑物各组成部分、连接方式、材料明细等相关信息。
•构件连接细节必须展示清晰且准确,确保施工质量和安全性。
4. 结论本文档总结了建筑工程图纸设计规范的主要内容。
这些规范旨在确保建筑项目的顺利进行,并在施工过程中提供设计准确性和一致性。
建筑师、工程师和相关人员应遵循这些规范,以确保图纸设计的质量和可行性。
这将有助于提高建筑项目的成功完成率,并增加项目的可持续性发展。
设计规范
为严格设计行为,减少施工过程中发生错误,特似定本规范
一、平面图
1、若结构有改动的图纸必须绘制原始结构图,。
2、平面图中用涂黑部分绘制剪力墙结构。
3、墙体厚度为240MM,阳台栏杆以120MM绘制。
4、门扇的轴均以内墙线端为圆心,门洞线应细过墙线
5、所有置于平面图平面上的物件均不能被平面的填覆盖。
6、所有平面物件均应以实际物件按相应比例绘制。
7、平面图中线条的粗细依次为:墙线、门窗、家具、电器、标
注线、地面。
8、平面图中须有标志标明图中4个方向后在立面图中注明其
相应的方向。
(索引图)
二、立面图
三、标注
1、图名:用黑线表示上面为中文、下面为英文、前面部分写明
图名字体用宋体字。
如图
2、图框:双线外框、窗口文字使用仿宋体,必须注明“标志、
警告、及其它相关人”
3、标注线:A标注线使用灰色线,在同一纵向的标注使用“F”
型标注法,将最下方指示目标标注于“F”型的下方横线上
依次类推。
B横向标注,将字置于线的上方,采用中间对齐。
四、封面
封面应按相关规定格式,须注明:图名、公司地址、电话、网址、邮箱等信息。
五、图序
1、目录
2、设计说明
3、强弱电配置说明
4、原始平面图
5、平面布置图
6、家具尺寸图
7、拆墙图
8、新建墙体图
9、吊顶平面图
10、开关布置图
11、插座布置图
12、地面材质图
13、防水说明图
14、索引图
15、电视墙立面图
16、沙发背墙立面图
17、玄关立面图
18、。

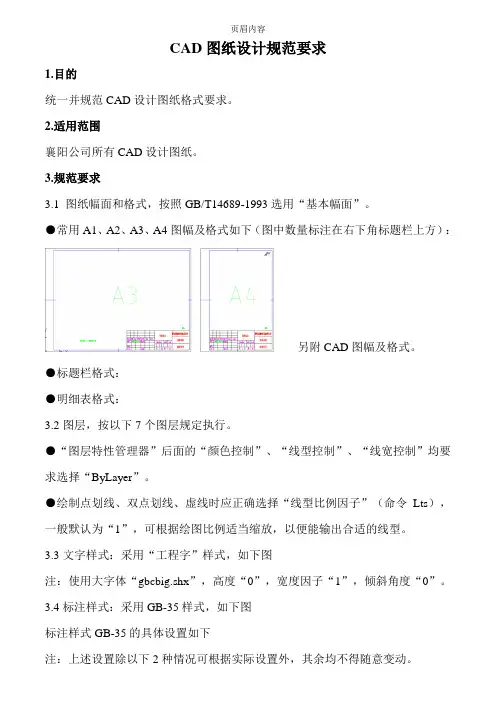

CAD图纸设计规范要求1.目的统一并规范CAD设计图纸格式要求。
2.适用范围襄阳公司所有CAD设计图纸。
3.规范要求3.1 图纸幅面和格式,按照GB/T14689-1993选用“基本幅面”。
●常用A1、A2、A3、A4图幅及格式如下(图中数量标注在右下角标题栏上方):另附CAD图幅及格式。
●标题栏格式:●明细表格式:3.2图层,按以下7个图层规定执行。
●“图层特性管理器”后面的“颜色控制”、“线型控制”、“线宽控制”均要求选择“ByLayer”。
●绘制点划线、双点划线、虚线时应正确选择“线型比例因子”(命令Lts),一般默认为“1”,可根据绘图比例适当缩放,以便能输出合适的线型。
3.3文字样式:采用“工程字”样式,如下图注:使用大字体“gbcbig.shx”,高度“0”,宽度因子“1”,倾斜角度“0”。
3.4标注样式:采用GB-35样式,如下图标注样式GB-35的具体设置如下注:上述设置除以下2种情况可根据实际设置外,其余均不得随意变动。
1、设置“调整”时,其中的“标注全局比例”数值,按下表设置,依此类推2、设置“公差”时,如果无公差,则在上述图中在“方式”栏选择“无”;如果有公差,则按下图设置●选择“极限公差”时,其高度比例选择“0.7”,精度可根据实际情况选择,也可在“消零”下面选择“后续”以消除小数点后边的“0”,上偏差或下偏差为“0”时应消除前面的正负号“+”、“-”。
●选择“对称”公差时,其高度比例选择“1”,精度可根据实际情况选择,也可在“消零”下面选择“后续”以消除小数点后边的“0”。
●公差的标注也可以根据AUTOCAD2010的功能采用双击尺寸数字而选择公差代号的方法获得。
3.5比例:按GB/T14690-1993选用★规定:1、CAD作图时机件和装配体的投影视图一定按照1:1的比例绘制,若图纸比例不为1:1,则在CAD中调整图框的大小,以适应所绘制视图的需要。
例如某零件图决定用A4图幅1:2的图纸比例,则在CAD中插入放大了2倍的A4图框,标题栏中“比例”处标记“1:2”;反之若是2:1的图纸比例,则在CAD 中插入缩小0.5倍的A4图框,标题栏中“比例”处标记“2:1”。
设计图纸的规范细则设计图纸的规范细则施工设计图是设计师对其设计内容具体化的重要工作程序。
其详尽程度应以能满足施工预算、施工准备的要求为依据。
平面图、顶面图、立面图、剖面和装修工艺样图等整套图纸的绘制,除遵守基本的绘图规则外,根据家庭装饰服务对象非专业识图的群体,其详细程度应该完整统一,清晰简明,尺寸详尽。
故对施工设计图作出部分补充规范细则。
一平面图规范细则1、平面图生活区域有名称作主目编号,并有相应的面积计算。
例:(1)客厅28m2地砖或(1)客厅28m2复合地板2、家具制作件占地面积因施工方法需除去的,应标注占地面积,并有家具设计索引图号。
3、平面图各生活区域地面与顶面尺寸标高。
4例如:2、3、 立面图所涉及的设计施工项目子目内容,必须与工程立项表图号相对应。
4、 图名与平面图向位必须准确标注。
如A 立面图与平面向位4、立面设计图必须有侧面面全剖面或半剖面,节点结构应有局部剖 示加以设计说明,尺寸位置关系,家具制作的柜门结构侧面示意。
5、立面图因幅面内容多,影响设计施工图识图效果,应将其它有特 殊尺寸要求的内容,索引至立面图后页进行详尽的图注说明。
如:2项中索引号③可用专页图进行设计图注内容。
四 设计工作前期规范要求基于设计图纸的规范要求,对设计人员的设计前期工作提出 更高、更具体的要求有如下三方面:1、意向调查根据业主的设计意向,施工要求进行针对性的全面的了解,准确把握业主对其住房装饰项目的内容。
2、现场调查了解工地构造,对涉及的相关工程进行勘查。
(1)为保证设计效果与施工质量的完美结合,必须对施工装饰涉及的其它施工工项内容进行专业、明确的交待,并使业主确定立项。
(2) 避免施工结算工程量、设计尺寸编误过大,设计人员必须认真详细地测量、记录现场房屋结构平面尺寸和房屋因有的设施位置尺寸。
(3) 对基础设施复杂,基础改建内容较多的装饰工程,必须与工程预算人员、工程施工项目负责人员共同勘查现场。
图纸设计规范图纸设计规范是一套制定的标准和规则,用于指导和规范图纸的设计和绘制工作。
图纸设计规范的目的是确保图纸的质量和准确性,方便图纸的阅读和理解,提高工作效率和减少错误。
一、图纸设计规范的基本要求1.图纸设计应符合国家和行业的相关标准和规范,包括图样表示、尺寸标注、线型符号、比例关系等方面。
2.图纸的设计应准确、规范,不应有模糊、重叠、断线等现象。
3.图纸应可读性强、逻辑清晰,能够准确地传达设计意图。
4.图纸应具有一定的美观性,注重线条的流畅和比例的协调。
二、图纸设计规范的具体内容1.图纸的格式规范化图纸的大小、方向、边框、抬头、标记等应根据具体要求进行规范,确保图纸的一致性和统一性。
2.图样表示规范化图样应采用统一的符号和标注,能够清晰地表达设计意图,包括平面图、剖面图、立面图、装配图等。
3.尺寸标注规范化尺寸标注应准确、清晰,遵循相关标准和规范,标注线与尺寸之间的距离应合理,标注箭头应指向尺寸的部位。
4.线型符号规范化不同线型应有明确的定义和使用规定,如实线表示实物轮廓,虚线表示隐藏线,点划线表示中心线等。
5.比例关系规范化图纸上的比例应与实际尺寸相符,比例关系应统一,保证图纸的准确性和可靠性。
6.图纸的注释和说明图纸上的注释和说明应简洁明了,能够清楚地解释图纸的内容和细节,避免歧义和误解。
7.图纸的版本管理对于图纸的修改和更新,应进行版本控制和管理,确保每个版本的准确性和可追溯性。
三、图纸设计规范的应用1.图纸设计规范适用于各类工程设计和制造行业,包括建筑、机械、电气、化工等领域。
2.图纸设计规范可以应用于图纸的设计、校对、审核和发布等各个环节,以确保图纸的质量和准确性。
3.图纸设计规范也可以作为培训和教育的依据,对于图纸设计人员的专业能力提升和规范化进行指导和要求。
总之,图纸设计规范是保证图纸质量的基础,通过规范图纸的设计和绘制,能够提高工作效率,减少错误和纠正成本,提高设计师的专业水平和服务质量。
设计图纸规范一、图纸内容要求(一)图纸排列顺序(二)为了使设计师能够较好地向客户表达其设计意图,又使施工者有较完整的施工依据,减少施工中变更、拆改项目,提高工作效率,因此要求设计师必须保证图纸齐全,排列有序(按下列顺序排列)。
(1)*图纸目录与设计说明(2)系统图(3)平面结构图(4)安装大样图(三)图纸的美观性:由于建筑智能化客户多为不了解行业,对设计施工图纸不易看懂,因此仅仅是图纸规范是不够的,图纸也必须绘制得形象、生动、美观。
(1)图纸的美观、是技术与技术的结合体。
(2)图纸整体包装的装帧要求。
A. 设计师交客户的图纸必须使用公司统一下发的封面装订。
B. 封面上项目和设计师的名字必须用公司统一制定的模板打印。
C. 20页内的图纸(封面和封底除外)用拉杆夹装订,20页以上的图纸(封面和封底除外)用胶装。
D. 交审核的图纸须用公司统一制作的封面模板打印在A3白纸上作封面。
(四)图纸内容的要求所绘制的系统、平面图是设计师的设计意图与其现场施工交流的语言。
设计师要将自己的设计意图充分的表达给客户及施工人员,设计师就必须掌握设计的图纸规范;在图纸上作的线条必须粗细均匀、光滑整洁、交接清楚。
因为这类图纸是以明确的线条,描绘建筑内部管线桥架走线及设备安装位置来表达设计意图的,所以严格的线条绘制和严格的制图规范是它的主要特征。
1.图纸目录必须标有图号、图名及备注。
图号是按图纸编排顺序,从第一页系统图开始编号;设计说明内容应反映出设计的依据、系统搭建的原理、分系统的说明等。
(五)图纸具体要求1、设计必须符合施工规范要求,必须具有可施工性。
2.说明性文字需要使用仿宋体或方块字(电脑标注应用标宋或仿宋体)。
二、图纸规范要求图纸幅面为A3大小(297ⅹ420),使用公司统一印制的标准A3图纸。
(二)线型及宽度的规定: (三)标注:。
建筑工程设计图纸规范建筑工程设计图纸是建筑师和工程师在进行建筑设计过程中的重要工具。
它们不仅包含了建筑物的外观和内部结构,还包括了施工细节和技术规范。
为了确保图纸的准确性和一致性,建筑工程设计图纸需要遵循一定的规范。
本文将介绍建筑工程设计图纸规范的要点。
一、图纸尺寸和比例建筑工程设计图纸的尺寸和比例是确保图纸准确性的关键因素。
常见的图纸尺寸包括A0、A1、A2等,其中A0为最大尺寸。
图纸的比例通常为1:50或1:100,这意味着图纸上的每个单位长度代表实际建筑物上的50或100个单位长度。
二、图纸标注图纸标注是指在图纸上标注建筑物的各个部分和细节。
标注应该清晰明了,方便阅读和理解。
常见的图纸标注包括建筑物的名称、楼层高度、房间编号、尺寸、材料规格等。
标注应使用统一的字体和字号,确保一致性。
三、图纸符号和图例建筑工程设计图纸中使用了大量的符号和图例来表示不同的建筑元素和设备。
这些符号和图例应该符合行业标准,并且在图纸上清晰可见。
常见的符号包括电气设备符号、管道符号、门窗符号等。
图例应该包含每个符号的名称和说明,以便读者理解。
四、图纸布局图纸布局是指图纸上各个部分的排列和组织方式。
图纸应该按照逻辑顺序排列,使得读者能够轻松地跟踪和理解建筑物的各个部分。
常见的图纸布局包括平面图、立面图、剖面图等。
每个图纸应该有清晰的标题,以便读者快速定位所需信息。
五、图纸细节和注释图纸细节和注释是指在图纸上对特定部分进行详细描述和说明。
这些细节和注释应该清晰明了,以便施工人员能够准确理解和执行。
细节和注释应该使用简洁的语言,避免歧义和误解。
图纸上的箭头和引线应指向正确的位置,以确保准确性。
六、图纸修订和版本控制建筑工程设计图纸在设计和施工过程中可能需要多次修订。
为了确保施工人员使用最新版本的图纸,图纸应该进行版本控制和标识。
每个图纸应该有唯一的编号和日期,并且在修订时进行更新。
修订应该清晰地标注在图纸上,以便读者能够识别变更内容。
拓达装饰1、尽可能以标准比例出图,(1:1,1:2,1:3,1:5,1:10,1:20,1:30,1:50,1:100,1:150,1:200,)2、保证同一套图纸的统一性:A:相关名称一致,(工程名称、图纸名称、图号等)B:图纸内同一类数字及汉字大小一致,尺寸标注一致,数字一般为2mm,汉字一般为2mm(说明及材料等),图纸名称一般为4MM,特殊情况除外,可适当凋。
C:尺寸标注以0.7mm直径圆点形式为准,尺寸数字与标注线距0.5mm,尺寸线出头1mm,标准字体为仿宋体,文本字体或特殊情况可选择隶书、黑体、追求特殊效果,则可着情选择其它字体。
D:图纸名称下方一粗一细线,粗线0.8mm,细线0.1mm。
3、一般图纸大小为A4,特殊情况除外:4、施工图纸一般为黑色线条,具体线型粗细参见线型表:A:1号红色0.08mm 一般天花、地板地砖等;B:2号黄色0.35mm 一般次墙、转折线、隔断;C:3号绿色0.20mm 一般次要分割、家具等;D:4号湖蓝0.08mm 一般家具细部、填充等;E:5号深蓝0.35mm 一般次墙及重要隔断等;F:6号紫色0.08mm 一般轴线(多为点划线);G:7号白色0.55mm 一般为墙体或外边缘线;H:其它0.01mm 一般丰富图纸等;5、图面效果一定要考究,线型分部、比例一定要协调;6、材质标注清晰易懂,尺寸标注明确详细,排布规矩;7、在设计及绘图中一定要注意材料运用,工艺要求,尺寸分割,在保证效果的前提下,要尽量省工省料,加强成意识;设计院8、注意新型材料的使用和先进工艺的引进与运用;9、图纸深度应满足施工要求,并与现场紧密结合,减少误差;10、效果图应加有公司标识,并与施工图装订成册,加装封皮;11、所有图纸需经设计师、设计部经理、业务、客户签名,否则视为废图,不予计入提成,不准出设计部;12、除原始平面、天花、电器图外,其余图纸可手绘,不刻意追求比例,但需尺寸明确,并在图纸右下脚做材料及特殊工艺说明;13、设计变更及补充图纸应及时完善并存档;14、图纸档案需有《交底一览表》,并有相关人员签字(客户、设计、设计部经理、业务、项目经理)15、图纸项目包括:A:封面;B:目录表;C:材质配置说明表D:原始平面图;E:平面图;F:索引图;G:墙体开线图;H:天花图;I:电器定位图;J:插座布置图;K:地面材料图;L:效果图;M:客厅电视背景立面图及剖面图;N:客厅沙发背景立面图及剖面图;O:玄关立面图及详图;P:所有造型天花节点图;Q:餐厅主墙面立面及节点图;R:主卧室背景墙及柜子图;S:儿卧背景墙及柜子图;T:书房背景墙及柜子图;U:暖气罩图;V:卫生间详图;W:其它存在设计造型图;X:原则上常规(无关紧要)的图纸不做,如有特殊情况,需补图或文字说明。
设计图纸标准一、图纸尺寸及比例1. 图纸尺寸:统一采用A3(297mm×420mm)幅面,特殊情况可使用A1(594mm×841mm)或A0(1189mm×841mm)幅面。
2. 图纸比例:根据设计内容选择合适的比例,如1:100、1:50、1:20等。
比例应清晰标注在图纸右下角。
二、线条及符号1. 线条:线条粗细应分明,线条类型包括实线、虚线、点划线等。
实线用于表示可见轮廓,虚线用于表示不可见轮廓,点划线用于表示中心线或对称线。
2. 符号:使用国家规定的标准符号,如建筑符号、设备符号等。
符号大小应适中,确保清晰可辨。
三、文字及标注1. 文字:字体统一使用宋体,字号根据图纸比例和内容进行调整。
字号宜为5号,内容宜为6号。
四、图层及颜色1. 图层:合理划分图层,便于图纸管理和修改。
图层名称应简洁明了,如“墙体”、“门窗”、“家具”等。
2. 颜色:根据图层内容设置颜色,以提高图纸的可读性。
同一图层内的元素颜色应保持一致。
五、图纸编排1. 图纸顺序:图纸应按照设计阶段和内容进行编排,如平面图、立面图、剖面图、细部图等。
2. 图纸编号:每张图纸应有一个唯一的编号,便于查找和归档。
编号格式为“图号图纸名称”,如“01平面图”。
六、打印及装订1. 打印:图纸打印应保证清晰、准确,颜色饱满。
打印材料应选用优质纸张,以确保图纸长期保存。
2. 装订:图纸应按照顺序进行装订,采用左侧装订方式。
封面应包含项目名称、设计单位、设计人等信息。
七、审查与修改1. 审查流程:设计图纸完成后,应进行多轮审查,包括设计团队内部审查、专业负责人审查以及客户或相关部门的审核。
确保图纸无误、符合规范和设计要求。
2. 修改记录:在图纸修改过程中,应详细记录修改内容、修改日期和修改人。
修改处应用云线标注,以便于识别和追溯。
八、图签与图框1. 图签:每张图纸右上角应设置图签,包含项目名称、图纸名称、图号、比例、设计人、审核人、日期等信息。
图纸设计规范在图纸设计中,规范是确保设计师能够提供准确和一致图纸的重要工具。
它们有助于减少错误、提高效率,并确保图纸符合标准和要求。
以下是图纸设计规范的一些重要方面。
1. 标题和图例:每个图纸应有一个清晰明确的标题,以便快速识别其内容。
另外,图纸上应包含详细的图例,说明图纸中使用的符号和缩写的含义。
2. 比例和尺寸:图纸的比例和尺寸应根据需要进行准确选择和标注。
比例应与工程或设计要求相匹配,并确保图纸在打印或查看时不失真或变形。
3. 标尺和网格:图纸上应明确绘制标尺和网格线,以帮助读者测量尺寸和位置。
标尺应准确标注,并遵循相关国家或地区的度量单位标准。
4. 字体和文字:图纸上的文字应清晰易读,字体大小适中。
使用标准字体,避免过于装饰性或难以阅读的字体。
5. 绘图规则:图纸上的线条和符号应保持连续,清晰和一致。
避免重复或不规则的线条,使用标准符号和图形。
6. 图层和图纸组织:图纸应结构良好,具备逻辑性。
使用图层来分离不同元素,如尺寸、文字和构造线等,并确保正确命名和组织图层。
7. 尺寸和注释:图纸上的尺寸和注释应准确、一致,并与设计要求相匹配。
使用标准尺寸符号和线类型来标注尺寸,并确保注释清晰明确,不会引起歧义。
8. 边界和边距:图纸上应有清晰的边界和适当的边距,以保护图纸免受损坏或变形。
边界应准确标定,并保留足够的空间用于注释和签名。
9. 质量和印刷:图纸应具备足够的解析度和打印质量,以确保信息清晰可读。
尽量避免线条模糊、文字模糊或颜色变形等问题。
10. 文件命名和版本控制:为了方便管理和查找,图纸文件应具有有意义的命名,并按照版本顺序进行编号或标记。
在进行任何修改时,应保存并更新文件版本。
总结起来,图纸设计规范是确保图纸准确、一致和易读的重要工具。
它们包括标题和图例、比例和尺寸、标尺和网格、字体和文字、绘图规则、图层和图纸组织、尺寸和注释、边界和边距、质量和印刷、文件命名和版本控制等方面。
通过遵循这些规范,设计师能够提供高质量的图纸,并提高工作效率。
目录一、规范目的 (2)二、图纸、图框、比例规定 (2)(一)、图纸选择 (2)(二)、图框选择 (2)(三)、制图比例选择 (3)三、图线规定 (3)四、标注 (4)五、图例、文字说明 (4)六、制图规范 (5)(一)、图例规范 (5)(二)、布局规范 (5)公司图纸规范一、规范目的◆统一制图框架、线形、图例及字体。
◆参考国家制图标准,改善制图质量。
◆保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的要求,适应工程建设的需要,制定本标准。
二、图纸、图框、比例规定(一)、图纸选择制图图纸根据筑面积大小而定,图纸的选择如表2-1所示:表2-1(二)、图框选择图框根据图纸比例或要求,图框缩放以比例大小缩放。
如表2-2所示。
表2-2(单位毫米)◆公司图框使用统一图框,见附件:公司图框。
(三)、制图比例选择制图比例如表2-3所示:表2-3三、图线规定◆根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体规定如表3-1所示:表3-1◆由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
◆设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
◆同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图如表3-2所示:表3-2◆工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
四、标注◆标注字体一般以“仿宋体”为主。
◆标注斜线分为建筑粗斜线与斜线为主。
五、图例、文字说明◆图例根据设计文本及图例集的要求设计各专业点线图。
◆工程设计图中的文字应排列整齐、间隔均匀。
室内设计图纸规范一、图纸目录编排及图纸内容:1、图纸目录按封面、目录、材料表、施工设计说明、平面天花、立面、剖面节点大样、门窗表的顺序编排。
2、平面图分类如下:原建筑平面图、拆墙图、墙体放线图(砌墙图)、平面布置图、平面家具图、地面铺贴图(地花图)、天花布置图、天花造型尺寸图、天花灯具定位图、灯具连线示意图、强弱电插座示意图(可以把强电、弱电分开)、立面索引图。
(有些项目可以没有拆墙图;有些项目的天花布置图、天花造型尺寸图可以合为一张图)注:如果出现分平面图的时候,总平面图只分原建筑平面图、总拆墙图、总墙体放线图、总平面布置图、总天花布置图、其它内容的图纸不再编总图,只表现在分平面图。
A、原建筑平面图主要表现原建筑的平面图或现场平面数据图,内容有:隔墙、隔断、门洞窗洞或门窗尺寸及拆墙内容及尺寸。
B、拆墙图主要根据设计要求拆除原墙体、隔断等,把要拆除的进行尺寸定位及文字说明。
C、墙体放线图主要表现重新隔墙或隔断的尺寸图,内容有:隔墙材料说明、隔断高度、隔墙或隔断尺寸、门窗编号(在图例中表示出门窗的宽度和高度)。
D、平面布置图主要表现空间分隔、家具布置、落地灯及壁灯、洁具布局、窗帘等。
(要出现空间名称、中英文互译、面积、标高及个别空间的尺寸说明和文字说明)。
E、平面家具图主要表现家私、落地灯及壁灯、洁具等编号及定位尺寸。
(要有一个统一定位的起点)F、地面铺贴图主要表现地面材料的铺贴方式、铺贴起点及方向、拼花样式、尺寸及标明材料,地面高差(标高)、剖面索引。
G、天花布置图主要表现天花的材料及标高,造型剖面索引。
如果空间太小及内容不多,天花造型尺寸图及天花灯具定位图可以合并到此图。
(要有图例说明)H、天花造型尺寸图主要表现天花造型尺寸及标高、空调给排风口等其它天花设备的定位。
(要有图例说明)I、天花灯具定位图主要表现天花所有的灯具定位尺寸、灯具编号。
(要有图例说明)J、灯具连线示意图主要表现灯具的控制方式及开关的定位。
什么是建筑图纸设计规范
建筑图纸设计规范是建筑行业中的一个重要标准和规范,它是
建筑设计的基础。
建筑图纸设计规范包括设计规范标准、设计制
图标准以及设计质量要求,旨在确保建筑工程的质量和可靠性。
建筑图纸设计规范主要分为以下几个方面:
一、设计规范标准
建筑图纸设计规范中的设计规范标准是建筑设计的基本要求,
它包括建筑设计的形式、结构和功能要求等,从而能够确保建筑
的基本设计要求的实现。
设计规范标准是建筑设计的基本要求,它包括建筑的设计图纸、设备材料和建筑施工要求。
二、设计制图标准
建筑设计制图标准是建筑设计图纸制作的规范,它涉及到设计
图纸的大小、颜色、字体、线条细节等要素,从而确保设计图纸
的清晰明了,易于阅读和理解。
同时,设计制图标准涉及到制图工具和制图技术的要求,例如
制图笔画技巧、简化图形技巧、详细标注技巧和比例标注技巧等,这是建筑图纸设计的基本要求之一。
三、设计质量要求
建筑图纸设计质量要求是指建筑图纸设计的基本品质要素,例
如设计图纸的准确性、完整性、一致性和合理性等,该要求可确
保建筑图纸的正确性、科学性和可靠性,进而确保建筑工程的质
量和可靠性。
同时,设计质量要求还包括设计素质、制图能力、工作效率和
团队协作等方面的要求,这是建筑图纸设计的基本要求之一。
总的来说,建筑图纸设计规范是建筑设计的基本要求,它涉及
建筑设计的各个方面,旨在确保建筑工程的质量和可靠性。
因此,在建筑设计和施工中,建筑图纸设计规范必须被认真遵守和执行。
目录
一、规范目的 (2)
二、图纸、图框、比例规定 (2)
(一)、图纸选择 (2)
(二)、图框选择 (2)
(三)、制图比例选择 (3)
三、图线规定 (3)
四、标注 (4)
五、图例、文字说明 (4)
六、制图规范 (5)
(一)、图例规范 (5)
(二)、布局规范 (5)
公司图纸规范
一、规范目的
◆统一制图框架、线形、图例及字体。
◆参考国家制图标准,改善制图质量。
◆保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档
的要求,适应工程建设的需要,制定本标准。
二、图纸、图框、比例规定
(一)、图纸选择
制图图纸根据筑面积大小而定,图纸的选择如表2-1所示:
表2-1
(二)、图框选择
图框根据图纸比例或要求,图框缩放以比例大小缩放。
如表2-2所示。
表2-2(单位毫米)
◆公司图框使用统一图框,见附件:公司图框。
(三)、制图比例选择
制图比例如表2-3所示:
表2-3
三、图线规定
◆根据设计专业的不同,设计时根据不同专业设置线形的粗细,具体规定如表3-1
所示:
表3-1
◆由甲方提供或设计所提供的图纸,根据需要提出相应的建筑框架,框架颜色统
一更改为9号或7号(白色)颜色,其余不需要的图层一律删除。
◆设置时,统一采用粗线、中粗线和细线的宽度比率为4:2:1的制图方式。
◆同一张图纸当中设计的线形分为实线、虚线、点划线线及双点划线,一般用图
如表3-2所示:
表3-2
◆工程设计图中通常只选用两种宽度的图线,粗线宽度为细线宽度的两倍。
对复
杂的图也可采用粗、中、细三种线宽,线的宽度按2的倍数依次递增。
图线宽
度一般从以下系列中选用:0.25、0.35、0.5、0.7、1.0、1.4毫米。
当需要区分
新旧内容时,粗线表示新建、细线表示原有设施、虚线表示规划预留部分。
四、标注
◆标注字体一般以“仿宋体”为主。
◆标注斜线分为建筑粗斜线与斜线为主。
五、图例、文字说明
◆图例根据设计文本及图例集的要求设计各专业点线图。
◆工程设计图中的文字应排列整齐、间隔均匀。
其书写位置应根据图面妥善安排,
文字多时宜放在图的下面或右侧。
◆文字说明统一采用“仿宋体”字,字号大小要求依据表5-1所示:
表5-1
六、制图规范
(一)、图例规范
图例说明中备注部分注明使用材料型号的同时注明管线安装的表示方式,管线安装位置表示方式如图5-2所示:
图5-2
(二)、布局规范
设计图纸图面应布局合理、排列均匀、轮廓清晰和便于识别,并正确使用国标和行标规定的及本地区习惯性的图形符号。
图纸一般按上北下南或左北右南布置,指北针一般标示在图纸的左上角。
图例说明及图纸说明一般在图纸左下框的位置,如图纸空间限制可调至图纸右上框。
七、图纸参考
(一)、系统图
系统图制作是分为:图例、系统路由、系统设计说明(系统说明、选材说明)、配置情况明细(配置情况可在系统图例后表示)。
如图7-1所示
图7-1
(二)、设计平面图
设计平面图中根据空间布局、设计原理布置相应的点,设计当中必须根据不同专业设置图层及线形(包括设计说明或文字)。
设计图框必须根据图纸大小及比例套用合适的图框。
如图7-2所示。
图7-2
(三)、管线图
设计管线图纸时,根据布置位置、空间位置及环境位置布置,根据平面图纸设计说明中应说明:安装位置、管线规格型号、立面图纸所在的图号等。
如布局一致可放大其中单一的布局设计,可根据需要将管道长度、安装离墙四周的位置、引上或引下长度标注,采用的材料可详细说明。
如图7-3/7-4所示
图7-3 图7-4
(四)、设计立面、大样图
设计立面、大样图时,根据设计原理、布置位置确定点位安装高度、配置情况等。
大样图必须根据安装节点、产品型号规格及安装位置来设计,必须注明每一材料的名称、施工工艺说明;如施工位置为特殊或异性位置,必须设计施工大样图、施工工艺解决办法。
如图7-5/7-6/7-7/7-8所示。
图7-5
图7-6 图7-7
图7-8
