cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域,CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分,它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致,从而避免误解和错误,提高工作效率和产品质量。
接下来,让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制,通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线,应按照从小到大、从里到外的顺序排列,且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出,一般用细实线绘制,垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处,字头朝上。
尺寸数字应按照国家标准的字体和大小书写,一般采用 35 号字。
尺寸数字应避免被任何图线通过,当无法避免时,应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注,应在尺寸数字前加注符号“Φ”;对于半径标注,应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时,尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示,角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体,如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择,一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了,准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况,可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读,避免与图线重叠。
一般情况下,文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制,并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差(如直线度、平面度等)和位置公差(如同轴度、垂直度等)。
CAD图纸标注规范与注意事项在CAD设计领域,图纸标注是非常重要的一环,它不仅可以提供图纸的必要信息,还可以为项目的顺利进行提供便利。
因此,标注规范和注意事项是每个CAD设计师需要掌握的基本知识。
一、标注规范1. 字体和字号选择标注的字体一般选择Arial、Times New Roman等简洁明了的字体,避免使用华文楷体等艺术字体。
字号的选择应根据实际情况来确定,过小的字号会导致标注难以辨认,过大的字号则会影响整体美观。
在图纸中,一般使用10-12磅的字号。
2. 标注线标注线是将标注文字与被标注对象相连的线。
标注线应与图形保持一定的间距,并与被标注对象垂直或水平。
在标注线上方写数字,如果标注线和对象重合,应通过横线将其分开。
3. 尺寸标注尺寸标注是图纸中最常见的标注之一,它可以表达实体的大小和形状。
在进行尺寸标注时,应选择合适的标注方法,例如直线标注、径向标注、角度标注等。
标注文字应与标注线平行,并与对象保持一定的距离。
4. 坐标标注坐标标注是图纸中标注物体位置的方法之一,常用于工程图中。
在标注坐标时,应注意统一坐标的单位,并且将坐标标注与其他标注清晰地区分开来。
5. 材料标注材料标注用于标注图纸中物体的材质和性质。
在进行材料标注时,应使用统一的标注符号,并与图纸中的其他标注保持一致。
二、注意事项1. 标注要准确标注在CAD设计中是非常重要的,它直接关系到工程的质量和效益。
因此,在进行标注时,要确保标注的准确性和一致性。
标注错误可能导致工程设计的错误和误解,给项目带来不必要的麻烦和损失。
2. 标注要整齐标注的整齐与美观与否直接影响到图纸的可读性和观感效果。
在进行标注时,要尽量保持标注的排列整齐、字体工整、字号一致等。
同时,标注的位置要合理,不要遮挡重要的图形。
3. 标注要简洁明了标注应当言简意赅,尽量避免冗长的描述。
标注应以简明扼要的方式表达图形的属性和意义,使人一目了然。
过多的文字标注会影响图纸的美观和可读性,因此要注意控制标注内容。

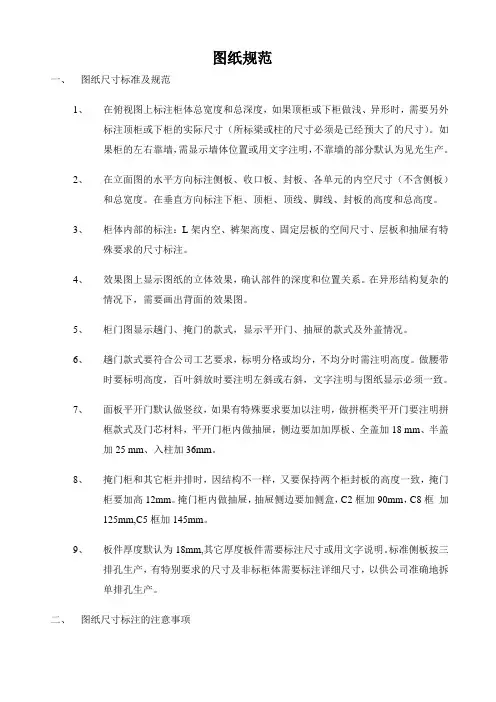

图纸规范一、图纸尺寸标准及规范1、在俯视图上标注柜体总宽度和总深度,如果顶柜或下柜做浅、异形时,需要另外标注顶柜或下柜的实际尺寸(所标梁或柱的尺寸必须是已经预大了的尺寸)。
如果柜的左右靠墙,需显示墙体位置或用文字注明,不靠墙的部分默认为见光生产。
2、在立面图的水平方向标注侧板、收口板、封板、各单元的内空尺寸(不含侧板)和总宽度。
在垂直方向标注下柜、顶柜、顶线、脚线、封板的高度和总高度。
3、柜体内部的标注:L架内空、裤架高度、固定层板的空间尺寸、层板和抽屉有特殊要求的尺寸标注。
4、效果图上显示图纸的立体效果,确认部件的深度和位置关系。
在异形结构复杂的情况下,需要画出背面的效果图。
5、柜门图显示趟门、掩门的款式,显示平开门、抽屉的款式及外盖情况。
6、趟门款式要符合公司工艺要求,标明分格或均分,不均分时需注明高度。
做腰带时要标明高度,百叶斜放时要注明左斜或右斜,文字注明与图纸显示必须一致。
7、面板平开门默认做竖纹,如果有特殊要求要加以注明,做拼框类平开门要注明拼框款式及门芯材料,平开门柜内做抽屉,侧边要加加厚板、全盖加18 mm、半盖加25 mm、入柱加36mm。
8、掩门柜和其它柜并排时,因结构不一样,又要保持两个柜封板的高度一致,掩门柜要加高12mm。
掩门柜内做抽屉,抽屉侧边要加侧盒,C2框加90mm,C8框加125mm,C5框加145mm。
9、板件厚度默认为18mm,其它厚度板件需要标注尺寸或用文字说明。
标准侧板按三排孔生产,有特别要求的尺寸及非标柜体需要标注详细尺寸,以供公司准确地拆单排孔生产。
二、图纸尺寸标注的注意事项1、图上必须去除返回线,尺寸标注的字体设置为80,尺寸标注的距离设置为200,线条粗细设置为0.2mm。
2、按要求标注尺寸,去掉图上标注的多余尺寸和文字,需要修改的文字不能用笔画掉,需用修正液涂掉,再用手写补上,要做到简洁明了。
3、柜体总深度默认为含外盖平开门,不含装饰木线尺寸,如特殊标注需用文字注明。
全面掌握CAD图纸标注规范CAD(计算机辅助设计)软件在工程设计领域应用广泛,它可以帮助设计师们高效地完成图纸的绘制和编辑工作。
而在CAD图纸绘制过程中,标注规范的使用十分重要,能够确保图纸的准确性和易读性。
本文将介绍一些常见的CAD图纸标注规范,帮助您全面掌握它们。
1. 尺寸标注在CAD图纸中,尺寸标注是非常重要和常见的标注方式。
在标注尺寸时,应采用统一的标注方法和符号,确保图纸的一致性。
常见的标注方法包括直线尺寸标注、角度尺寸标注和半径/直径标注。
在标注时,应注意尺寸线的长度和箭头的方向,以及标注文字的字体和大小。
2. 文字标注文字标注是用于描述CAD图纸中各个元素的注解。
在标注文字时,应使用易读的字体,并保持一致性。
一般来说,宋体或明朝体是最常用的字体。
标注文字的大小应根据图纸比例进行调整,以确保文字能够清晰可读。
3. 符号标注符号标注用于标明图纸中一些特殊的元素或功能,如控制台、阀门、按钮等。
在CAD图纸中,常用的符号标注包括电气符号、液压符号和管道符号。
标注符号时,应使用统一的符号库,并保证符号的清晰度和准确性。
4. 图层管理图层管理是CAD图纸制作中一个重要的环节。
在制作CAD图纸时,应对各个元素进行分类并分配到不同的图层中。
例如,可以将尺寸标注放置在一个独立的图层上,并将文字标注、符号标注等放在另外的图层上。
这样可以方便对图纸进行管理和编辑。
5. 图纸比例图纸比例是指CAD图纸中各个元素的尺寸与实际尺寸之间的比例关系。
常见的图纸比例有1:1、1:10、1:50等。
在制作CAD图纸时,应根据具体的需求选择合适的比例,并在图纸上明确标注出来。
6. 图纸命名为了方便管理和查找,每个CAD图纸都应有一个清晰明了的命名规范。
一般来说,图纸命名可以包含项目名称、图纸类型和图纸编号等信息。
例如,一个设备平面图可以命名为“项目名称_设备平面图_A1”。
在命名图纸时,应遵循统一的规范,并注意避免使用特殊字符和空格。
工程制图尺寸标注规范制度一、总则1、为规范和统一工程制图尺寸标注,提高工程设计质量及施工效率,特制定本规范。
2、本规范适用于各类工程制图的尺寸标注。
3、尺寸标注应符合相关国家法规标准、标准化技术条件及相关要求。
4、本规范的修改和补充由设计单位工程师及相关专业人员共同制定,经相关领导审批后实施。
二、尺寸标注符号1、最小尺寸标注:采用阿拉伯数字表示,标注在圆括号内。
2、最大尺寸标注:采用阿拉伯数字表示,标注在三角括号内。
3、整数标注(不带小数点):标注在最终位置的右下方,采用中文数字。
4、带小数点的标注:标注在最终位置的右下方,小数点应与整数对齐,且尺寸标注应与尺寸方向垂直。
5、相等尺寸标注:在两个相等尺寸之间引线标明“=”,用于表示相等尺寸。
三、尺寸标注位置1、尺寸标注不应遮挡视线,应尽量放置在图形外部或边角,标注应与被标注的尺寸视线垂直或平行。
2、尺寸标注在特殊情况下可放置在某些关键位置,但需注明标注的含义及原因。
3、对于整齐准确敬业的图幅,尺寸标注最好在图形外部标注。
四、尺寸标注内容1、尺寸标注应准确清晰,字体大小应适当且一致,尺寸标注不得有指向性线条,如引线、标尺等。
2、尺寸标注中不得出现与图纸不符合尺寸,如标注不应超出图形实际范围。
3、尺寸标注需注明标注的对象、尺寸及标准符号,便于人们准确理解尺寸标注的含义。
五、尺寸标注单位1、尺寸标注单位应选择合适的国际标准单位,避免混淆或误解。
2、对于同一图纸上的尺寸标注应使用一致的单位,不得混用。
3、对于特殊情况可以在标注中注明单位的符号,以便人们准确理解。
六、附录1、对于特殊尺寸标注或情况,应在图纸附录或说明中详细解释。
2、对于特殊材料或工艺要求的尺寸标注,应在图纸附录或说明中注明相关要求。
七、执行1、本规范自颁行之日起实施,如对本规范有异议或建议,应及时提出并报相关领导,经讨论确定后方可修改。
2、未尽事宜按照有关法规及标准执行。
八、附则1、本规范的解释权归设计单位所有,如有疑问可向设计单位进行咨询。
CAD尺寸标注细则规范
以下是一些CAD尺寸标注的细则规范:
1.尺寸标注位置:尺寸标注应位于视图的外部,并尽量避免遮挡实体
图形。
标注尺寸应该清晰易读,避免叠加和重叠。
2.选择尺寸:只标注设计图纸中必要的尺寸。
主要标注关键尺寸,即
对设计具有重要影响和意义的尺寸。
3.尺寸线:尺寸线应与被标注的实体图形相连,尽量避免跨越实体图形,以免引起混淆。
尺寸线应和实体图形有一定的距离,以确保清晰可读。
4.标注方向:尺寸标注应水平或垂直于尺寸线,避免使用倾斜的标注。
5.标注样式:尺寸标注应统一使用一个标注样式,包括文字字体、字号、箭头样式等。
6.文字大小和对齐:尺寸标注的文字大小应根据图纸的比例和图面的
尺寸进行选择,以确保标注的清晰可读性。
文字对齐应与尺寸线相对应,
垂直对齐和水平对齐要准确。
7.单位标注:在尺寸标注之后,应该标注尺寸的单位,如毫米、英寸等。
8.针对不同尺寸的标注:对于较小的尺寸,可以使用哪些简化的标注
方法,如省略单位或采用拉线法等。
对于较大的尺寸,应选择合适的标注
方式,以确保标注的清晰易读。
9.标注的冲突和重叠:应避免标注的冲突和重叠,这可能导致尺寸无
法正确读取。
如果存在冲突或重叠,应重新调整标注位置或尺寸线的位置。
10.标注的一致性:尺寸标注应保持一致,使用相同的标注样式、文字大小和对齐方式。
以上是CAD尺寸标注的一些细则规范,遵循这些规范可以提高标注的准确性和可读性,减少误解和错误。
在实际应用中,还可以根据具体的项目需求和标准要求进行适当的调整和补充。
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域,CAD(计算机辅助设计)软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分,它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性,我国制定了相应的国家标准,对 CAD 尺寸标注的方法、规则和要求进行了明确规定。
一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小,与绘图比例和精度无关。
2、尺寸标注应清晰、完整,不得遗漏或重复。
3、尺寸标注的数字应水平书写,一般应注写在尺寸线的上方,也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行,且间距均匀。
5、尺寸界线应从被标注的轮廓线引出,超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制,其终端一般应带有箭头。
对于线性尺寸,尺寸线应与所标注的线段平行;对于角度尺寸,尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围,一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制,且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小,应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方,当尺寸线为水平方向时,数字应字头朝上;当尺寸线为垂直方向时,数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端,其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触,且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上,尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左,尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时,尺寸数字应沿尺寸线方向书写,尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时,尺寸标注和注释是非常重要的环节。
它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求,从而确保设计的精确性和一致性。
为了有效地进行尺寸标注和注释,以下是一些规范和技巧,可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范1. 使用明确的尺寸符号:尺寸标注应使用明确的尺寸符号,包括直线段、箭头和文字。
箭头应垂直于尺寸线,并指向尺寸所测量的对象。
2. 尺寸线的放置位置:尺寸线应尽可能地放置在图形元素的外部,以避免覆盖和混淆。
尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线:在标注过程中,有时尺寸线可能会与其他图形元素发生重叠。
这时候可以手动调整尺寸线的位置,以保证清晰可读。
4. 保持一致的尺寸样式:在同一图纸中,尺寸标注的样式应保持一致,包括字体、箭头大小和线型。
这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位:确保在尺寸标注中明确显示尺寸的单位,如毫米、英寸或其他。
如果图纸上有多个尺寸单位,应通过使用不同的符号或颜色来加以区分。
二、注释规范1. 使用明确的文本:注释应使用清晰明确的文本,以便读者准确地理解所注释的对象。
注释的字体大小应适中,不过大也不过小。
2. 使用正确的注释位置:注释应尽可能地靠近被注释的对象,但又不能与其发生重叠。
可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式:在同一图纸中,注释的样式应保持一致,包括字体、字号和文本样式。
这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释:注释应简洁明了,避免使用冗长和多余的文字。
只需要提供必要的信息和说明即可。
5. 提供必要的细节:注释应提供足够的细节和说明,以便读者理解图纸上的对象和特性。
注释应回答读者可能会有的问题,并提供所需的信息。
三、其他技巧1. 使用图层管理功能:在CAD软件中,图层管理功能可以用来控制绘图元素的显示和隐藏。
建筑制图尺寸标注规范建筑制图尺寸标注规范是指在建筑制图过程中,对图纸上各项尺寸进行标注和规范化的一系列操作。
下面详细介绍建筑制图尺寸标注规范。
1. 标注位置要准确:标注尺寸的位置应尽量避免遮挡建筑主体,便于阅读和理解。
一般情况下,尺寸标注应位于尺寸线的外侧并与尺寸线成水平关系。
对于面积、体积等特殊尺寸,应尽量将标注文字放在图纸上方或下方的空白区域。
2. 标注内容要全面:对于建筑制图中涉及的各种尺寸,应确保标注内容全面,包括线长、角度、半径等各种尺寸。
3. 标注字体要工整:标注尺寸时要选择工整、规范的字体,确保字体清晰可辨。
常用的标注字体有宋体、楷体等。
标注字体的大小应与图纸的比例相适应,一般情况下约为1.8mm至3.5mm。
4. 标注线要细致:标注线是连接标注文字和尺寸线的线条,其形状应简单明了,线宽一般为0.35mm至0.5mm。
5. 标注箭头要合理:标注尺寸线末端应使用箭头表示尺寸的方向,并确保箭头位置和标注线的连接点相正交。
6. 标注线长要适中:标注尺寸线的长度应适中,以避免过长或过短影响尺寸值的准确性。
7. 标注精确度要保证:在标注尺寸时要保证精度,尽量使用精确值,避免使用估算值。
尺寸标注应符合工程测量的要求,保持准确性和可靠性。
8. 标注单位要明确:标注尺寸时要明确标注单位,如米、毫米等,并在图纸上标明单位的符号。
9. 标注符号要规范:标注尺寸时要使用规范的符号,如直线尺寸用“L”表示、角度尺寸用“∠”表示等。
10. 标注关系要清晰:在标注尺寸时要注意标明尺寸之间的关系,如相等、相似、平行、垂直等,以便于读者理解。
总之,建筑制图尺寸标注规范对于建筑设计的质量和准确性至关重要。
只有遵循规范标注,才能准确传达设计意图,保证建筑工程的施工和验收质量。
CAD文件中的标注和尺寸规范要求在CAD(计算机辅助设计)软件中,标注和尺寸规范是非常重要的,它们能够提供设计图纸中元素的准确度和一致性。
本文将会介绍CAD文件中的标注和尺寸规范要求,并探讨其在设计过程中的重要性和作用。
一、标注规范要求在CAD文件中,标注是用于显示和描述图纸中元素的文字信息,它们能够提供设计意图和相关尺寸参数等。
对于标注规范的要求,主要包括以下几点:1. 字体和字号:标注应该使用清晰易读的字体,如Arial、Times New Roman等,并选择适当的字号以确保在打印或查看过程中不失真。
2. 标注线和箭头:标注线应该清晰细致,与标注文字相互连接,以确保标注文本与被标注对象之间的关系明确。
标注箭头用于指示标注的对象,应该清晰明确,与标注文本对齐。
3. 标注样式:标注应该使用统一的样式和格式,如标注文字应该居中对齐、垂直放置,并在设计图纸中保持一致的距离和布局。
4. 标注文本:标注文本应该简洁明了,避免使用过多的技术术语和缩写,以确保理解和解读的准确性。
并且,标注文本应该与标注线相对齐,以提高可读性。
5. 标注单位:标注应该包含适当的单位,如长度的标注应该标明单位为毫米(mm)、英寸(inch)等,以确保设计尺寸的准确性。
二、尺寸规范要求尺寸规范是基于设计要求和标准的CAD文件中的尺寸标注,它们为CAD设计师提供了有关构件尺寸和几何要素的信息。
以下是尺寸规范的要求:1. 尺寸精度:尺寸应该具有适当的精度,以确保设计的准确性和一致性。
通常,尺寸应该包含到最多三位有效数字,并根据需要采用四舍五入规则。
2. 尺寸样式:尺寸标注应该使用相同的样式和格式,并与标注规范一致。
尺寸标注线应该清晰细致,与标注文字相互连接。
3. 尺寸位置:尺寸标注应该放置在适当的位置,以明确地表示尺寸的参照对象和相关要素。
尺寸标注应该避免与其他标注和元素重叠,以提高图纸的可读性。
4. 尺寸关系:尺寸标注应该明确表示构件或元素之间的关系和比例。
CAD尺寸标注细则规范1.尺寸标注的字体:字体应该清晰易读,常用的CAD字体有简化楷体和简化宋体。
标注的字体大小应根据尺寸大小来确定,一般情况下,尺寸标注的字高要比标题字高小一些。
2.尺寸标注的位置:标注应与被标注尺寸的线段相距一定的距离,避免与其他图形相互重叠。
标注的位置应尽可能地与线段平行,以确保读者能够清楚地辨认标注的尺寸。
3.尺寸标注的线型:尺寸标注应使用细实线,线型与图纸中的其他线型有所区别,方便读者辨认。
4.尺寸标注的箭头:每个尺寸标注都应有箭头指示标注的尺寸范围。
箭头应朝向被标注的线段,并与线段形成一定的夹角(通常为45度)。
5.尺寸标注的线长:标注线段的长度应与标注的尺寸呈比例关系,线长不应过长或过短。
6.尺寸标注的线性:标注的线性应直观地表示尺寸的大小关系。
例如,如果标注的尺寸为直线的长度,则标注线应直线;如果标注的尺寸为圆的半径,则标注线应为细线的弧。
7.尺寸标注的排列:相同尺寸的标注应在一条直线上排列,并按照从左到右的顺序依次标注。
8.尺寸标注的单位:尺寸标注应包含单位,单位应明确表示,例如毫米、厘米、米等。
9. 尺寸标注的格式:标注应使用标准的尺寸标注格式,例如,在标注直线的长度时,可以使用L=200mm表示;在标注圆的直径时,可以使用Φ10mm表示。
10.尺寸标注的对齐:不同尺寸标注的文字应该对齐,方便读者辨认。
标注的文字不应和线段重叠或者太靠近。
11.尺寸标注的准确性:尺寸标注应准确无误,避免标注错误的尺寸,以防引起误解。
12.尺寸标注的清晰度:尺寸标注的线条粗细要适中,清晰易辨,以确保读者能够准确地读取和理解图纸上的尺寸信息。
以上是CAD尺寸标注的细则规范。
在制作CAD图纸时,按照这些规范进行尺寸标注,不仅能够提高图纸质量,还可以减少阅读理解的困难,提高工作效率。
cad图纸规范CAD图纸规范主要是为了保证CAD图纸的质量和准确性,便于工程师和技术人员进行工作。
下面是一个大致的CAD图纸规范,包括图纸标注、图块、颜色、线型、填充、文字和图纸格式等方面。
1. 图纸标注:- 图纸必须包含标题、比例尺、图幅尺寸、图号、设计单位、设计人员、日期等基本信息。
- 图纸标注应使用统一的字体和字号,确保清晰可读。
- 图纸中的每个实体都应标注尺寸和注释,以便于了解图纸的具体内容。
2. 图块:- 图块是一组相对稳定的图形对象,可以重复使用。
- 图块应该是封闭的、无交叉的,确保图形的完整性和一致性。
- 图块应有唯一的名称和标识,以便于识别和引用。
3. 颜色:- 图形中的颜色应使用统一的颜色标准,比如国际标准色彩。
- 不同的颜色应有明确的用途和意义,不同的类型对象可以使用不同的颜色进行区分。
4. 线型:- 图纸中的线型应使用统一的线型标准,比如虚线、实线、点线等。
- 不同的线型应有明确的用途和意义,比如虚线用于表示隐藏的边界、点线用于表示尺寸线等。
5. 填充:- 图纸中的填充应使用统一的填充标准,比如实体填充、图案填充等。
- 填充应有适当的颜色和透明度,以便于区分和识别。
6. 文字:- 图纸中的文字应使用统一的字体和字号,确保清晰可读。
- 文字应与图纸的比例尺相符,不应太小或太大,以免影响阅读和理解。
- 文字应水平排列,与标注线保持一定的间距。
7. 图纸格式:- 图纸应使用统一的尺寸和比例尺,符合国家或地区的图纸规范。
- 图纸必须有明确的边界和图框,以便于剪裁和装订。
- 图纸的格式可以是纸质版或电子版,但必须保证清晰可读和易于传输。
以上是关于CAD图纸规范的一些主要内容,不同的工程和项目可能会有一些细微的差别和特殊要求,具体的规范和标准应根据实际情况进行确定。
图纸规范的遵守可以有效提高工作效率和质量,减少错误和纠正的成本。
CAD尺寸标注细则规范1. 概述本规范详细说明了CAD图纸尺寸标注的细则,旨在统一和规范尺寸标注的格式和标准,以便于图纸的理解和加工。
2. 尺寸标注的基本规则2.1 线性尺寸线性尺寸应采用连续的箭头或箭头加数字表示,箭头方向应与尺寸线方向一致。
2.2 角度尺寸角度尺寸应采用度数或度数加弧度表示,可用圆弧或直线表示角度边界。
2.3 直径和半径尺寸直径尺寸应以“φ”表示,半径尺寸应以“R”表示,标注时应加单位。
2.4 高度和深度尺寸高度和深度尺寸应采用短线加箭头或数字表示,箭头方向应与尺寸线方向一致。
3. 尺寸标注的格式和位置3.1 尺寸数字尺寸数字应清晰、准确,字体大小应适中,不宜过大或过小。
3.2 尺寸线尺寸线应使用标准线型,线宽不宜过细,以保证尺寸线的可读性。
3.3 箭头箭头应使用标准箭头样式,箭头大小应适中,以保证箭头的清晰性。
3.4 标注位置尺寸标注应位于图纸的空白区域,避免与图形、文字等元素重叠,以保证图纸的可读性。
4. 特殊情况的处理4.1 重叠尺寸当尺寸标注存在重叠时,应使用不同的颜色或线型进行区分。
4.2 隐藏尺寸对于隐藏的尺寸,应使用虚线表示,并在尺寸数字前加上“H”或其他标识。
4.3 尺寸基准尺寸基准应使用细实线表示,并在基准线的一端加注“B”或其他标识。
5. 总结本规范详细介绍了CAD图纸尺寸标注的细则,通过统一和规范尺寸标注的格式和标准,有助于提高图纸的理解和加工效率。
希望本规范能对CAD图纸的设计和制作提供有益的参考。
6. 尺寸标注的注意事项6.1 尺寸精度应根据设计要求选择合适的尺寸精度,一般情况下,图纸应采用毫米为单位。
6.2 尺寸变更当图纸发生变更时,应及时更新尺寸标注,以免造成加工误差。
6.3 尺寸标注的清晰度应确保尺寸标注的清晰度,避免出现模糊、重叠等问题,以保证图纸的可读性。
6.4 尺寸的关联性在绘制组合零件时,应注意尺寸的关联性,确保尺寸之间的一致性。
7. 常见尺寸标注错误及避免方法7.1 尺寸标注遗漏在绘制图纸时,应逐一检查尺寸标注,避免出现遗漏。
尺寸标注国家标准最新规范尺寸标注是工程图纸中的重要组成部分,它确保了产品在制造过程中的精确性和一致性。
根据最新的国家标准,尺寸标注应遵循以下规范:1. 尺寸标注的基本原则:- 尺寸标注应清晰、准确,易于识别。
- 尺寸线应平行于所标注的尺寸方向。
- 尺寸数字应位于尺寸线上方,且不与尺寸线接触。
2. 尺寸线:- 尺寸线应使用细实线绘制。
- 尺寸线应延伸至图框边界,但不应超出。
3. 尺寸数字:- 数字应使用标准字体,大小应与图纸的比例相匹配。
- 数字应书写在尺寸线的上方,与尺寸线平行。
4. 尺寸界线:- 尺寸界线应从尺寸线延伸至被标注对象的边缘。
- 尺寸界线应使用细实线绘制,且与尺寸线垂直。
5. 尺寸符号:- 尺寸符号应使用国家标准规定的符号。
- 符号应清晰可辨,不应与尺寸线或尺寸数字混淆。
6. 尺寸公差:- 尺寸公差应根据产品要求标注在尺寸数字旁边。
- 公差标注应使用国家标准规定的格式。
7. 角度标注:- 角度标注应使用圆弧和箭头表示。
- 角度数值应位于圆弧的中心或旁边。
8. 半径和直径标注:- 半径尺寸应使用小圆圈表示,直径尺寸应使用大圆圈表示。
- 圆圈应位于尺寸线的一侧,与尺寸线垂直。
9. 链式尺寸标注:- 当多个尺寸连续标注时,应使用链式标注方法。
- 链式尺寸标注应保持一致的尺寸线和尺寸界线。
10. 特殊尺寸标注:- 对于特殊形状或复杂结构的尺寸,应根据具体情况采用适当的标注方法。
11. 图纸的整洁性:- 尺寸标注应避免重叠和拥挤,确保图纸整洁、有序。
12. 标注的一致性:- 同一图纸中的尺寸标注应保持一致的格式和风格。
13. 图纸的审查:- 完成尺寸标注后,应进行仔细审查,确保所有尺寸标注符合国家标准和设计要求。
尺寸标注的正确性对于确保产品质量至关重要。
遵循上述规范,可以大大减少制造过程中的错误和返工,提高生产效率。
CAD尺寸标注细则规范在CAD(计算机辅助设计)绘图中,尺寸标注是至关重要的一环。
准确、清晰、规范的尺寸标注不仅能够传达设计意图,还能方便生产制造和施工安装,减少误解和错误。
为了确保尺寸标注的质量和一致性,以下是一些详细的 CAD 尺寸标注细则规范。
一、尺寸标注的基本要求1、准确性尺寸标注必须准确无误,反映出实际物体的真实尺寸。
任何偏差都可能导致制造或施工中的问题。
2、清晰性标注应清晰可读,避免模糊、重叠或难以理解的标注。
使用适当的字体大小和线条粗细,确保在打印或查看时都能清晰显示。
3、完整性所有必要的尺寸都应标注出来,不应遗漏关键尺寸。
同时,尺寸标注应能够完整地描述物体的形状和大小。
4、合理性标注的位置和布局应合理,便于阅读和理解。
避免在复杂的区域标注过多尺寸,导致混乱。
二、尺寸标注的组成要素1、尺寸线尺寸线用于表示尺寸的度量范围,通常是一条细实线。
尺寸线应平行于被标注的线段,两端带有箭头。
2、尺寸界线尺寸界线从被标注的物体引出,垂直于尺寸线,通常也是细实线。
3、尺寸数字尺寸数字表示物体的实际尺寸,应清晰、准确、水平地书写在尺寸线上方或中断处。
4、箭头箭头用于指示尺寸的起止位置,通常为实心箭头,大小适中,形状规范。
三、尺寸标注的类型1、线性尺寸标注用于标注直线段的长度,如水平、垂直或倾斜的线段。
2、直径尺寸标注用于标注圆形物体的直径,符号为“Φ”。
3、半径尺寸标注用于标注圆形物体的半径,符号为“R”。
4、角度尺寸标注用于标注角度,单位通常为度(°)。
四、尺寸标注的标注方法1、水平和垂直尺寸标注尺寸线应与被标注的线段平行,尺寸数字应位于尺寸线上方,字头朝上。
对于水平尺寸,数字应在尺寸线的上方且字头朝左;对于垂直尺寸,数字应在尺寸线的左侧且字头朝上。
2、倾斜尺寸标注当标注倾斜线段的尺寸时,尺寸线应与被标注的线段平行,数字的方向应按照实际情况进行调整,以保证清晰可读。
3、直径和半径尺寸标注直径尺寸标注时,在尺寸数字前加注“Φ”;半径尺寸标注时,在尺寸数字前加注“R”。
测绘图件中常见绘图规范与标注规定测绘图件作为一种传达信息的工具,在工程建设和地理信息领域有着广泛的应用。
在制作测绘图件时,遵循规范的绘图和标注规定非常重要,可以确保图件的准确性和可读性。
本文将讨论测绘图件中常见的绘图规范和标注规定,并针对几个具体的例子进行解析。
一、绘图规范1. 图幅选择:在绘制测绘图件时,首先要根据实际需要选择合适的图幅。
图幅的选择应该根据绘图的目的、比例尺和地理范围来确定。
一般来说,大地测量和控制网图件选用1:10000或1:5000比例尺,土地利用图件选用1:2000比例尺。
2. 符号规范:绘图中使用的符号应符合国家或行业标准。
不同的符号代表不同的地物或实体,例如,河流可以用蓝色的直线表示,山地可以用等高线表示。
符号的形状、线宽和颜色都有着严格的规定。
3. 比例尺标注:每张测绘图件都应该标注比例尺,以使读者能够准确地判断地物的大小和位置关系。
比例尺可以以分数的形式表示,例如1:10000,也可以以图形的形式表示。
二、标注规定1. 标题标注:测绘图件的标题应该清晰地标注在图纸上方,并使用粗体或大号字体以突出重点。
标题通常包括图件名称、图幅编号、比例尺等信息。
2. 坐标标注:地理坐标是测绘图件中必不可少的标注内容之一。
坐标可以以经纬度的形式表示,也可以以UTM坐标的形式表示。
坐标标注应该精确到一定的位数,以确保测量数据的准确性。
3. 符号标注:测绘图件中使用的符号应该有相应的标注,以使读者能够正确理解图件的含义。
符号标注通常放置在图框中,使用对应的符号代码和说明文字。
三、例子解析1. 道路图件例子:在绘制道路图件时,可以使用不同的线型和颜色标注不同类型的道路。
例如,高速公路可以用双实线表示,次干道可以用虚线表示。
此外,道路图件中应该标注道路的名称、道路宽度以及交叉口等关键信息。
2. 建筑物图件例子:在绘制建筑物图件时,可以使用不同的填充图案和颜色来标识不同类型的建筑物。
例如,住宅可以使用水平线填充,商业建筑可以使用垂直线填充。
图纸标注规范图纸标注是图纸制作过程中必不可少的环节,它能够清晰准确地传达设计者的意图,帮助施工人员正确地理解和执行设计方案。
图纸标注规范是为了保证图纸标注的一致性和易读性,下面介绍一些常见的图纸标注规范。
1. 标注文字的字体和大小应该清晰易读,一般选用宋体、仿宋或等线字体。
字体大小一般是3-5毫米,视具体图纸大小而定。
2. 标注文字要精简明了,避免过于冗长的表述。
使用简洁明了的词语和简短的句子来描述标注内容。
3. 标注线条要细、清晰、均匀,线宽一般选用0.5mm,标注箭头的长度约为1.5倍线宽。
4. 标注的位置一般在图形的右上方,与图形相连,避免挡住图形的重要部分。
如果标注的内容较多,可以标注在图形旁边或下方,并使用虚线与图形相连。
5. 图纸标注内容首先考虑标注图形的尺寸和形状,比如直线的长度、角度的大小等。
标注应该从整体到局部,先标注大的尺寸和形状,再标注小的尺寸和形状。
6. 标注的内容应该准确明了,可以使用数字、字母、符号等表示不同的尺寸和形状。
比如直线的长度可以用L表示,角度可以用α、β表示,圆的半径可以用R表示。
7. 标注的内容应该具有唯一性,避免出现多义性。
标注应该明确表示图形的特征和要求,以便施工人员正确理解和执行。
8. 图纸标注应该与图纸的比例一致,比例尺的位置应该清晰明了,便于读取和识别。
9. 标注的内容应该符合相应的行业标准和规范,遵循相应的术语和定义。
总之,图纸标注规范是为了保证图纸的准确性和易读性,通过规范的标注可以准确传达设计者的意图,避免施工中的误解和错误。
标注规范要注意文字的清晰易读,线条的细腻均匀,位置的合理准确,内容的准确明了,并符合相应的行业标准和规范。
只有通过规范的标注,才能使图纸成为真正的设计和施工指南。
上海博昊数码科技有限公司
程序文件实施日期:
图纸的标注规范第5页共1页
1.0 目的
使工程图纸绘制规范化、专用术语使用一致性,从而使工程图纸更有效指导生产。
2.0 范围
本公司钣金展开工程图纸绘制。
3.0 权责
钣金展开工程图由工艺工程师绘制,由工程组长负责校对及审核,由工程主管负责批准。
4.0 定义
钣金展开工程图简称为“展开图”,以下均称为“展开图”,它能正确反映
零件实际下料尺寸﹐同时能反映所有与其相关的标准件及其规格要求等要素的生产制程图面。
5.0 资料来源
根据客户钣金零件二维或三维图面。
6.0 内容
6.1 产品展开图, 是工艺排配和工程图设计的基础, 作为工艺排配人员的依据之一,
要出图并签核。
6.2 展开图管制内容:
6.2.1能正确反映产品结构、按第一视角摆放的各向视图、局部视图及剖视图。
6.2.2产品的重要加工信息及相关产品信息,包括:产品名称、客户图号或电
脑编码、版次、材质/料厚等信息。
6.2.3产品特殊结构的数量与规格,如:抽孔、抽芽、沉孔、断差等。
6.2.4所有用于该产品的五金零件规格、数量,如:螺母、螺柱螺钉等。
6.2.5所有与制程相关的产品技朮要求,如:表面处理、毛刺面方向等。
6.2.6其它信息,如:张数、制作人、制作日期等。
6.3 展开图视图制作:
核准审查制订制订日期:年月日
修订日期:年月日
上海博昊数码科技有限公司
程序文件
实施日期: 图 纸 的 标 注 规 范 第5页 共2页
6.3.1展开图上各向视图应严格按照第一视角原则摆放。
6.3.2视图须能完整体现产品结构,并力求清晰简洁。
6.3.3必要时须采用放大视图或剖视图以达成产品结构的完整及清楚
6.3.4对于成型像素需作出其剖视图,如抽形﹑撕裂﹑凸点﹑凸包﹑五金件﹑断
差﹑地脚等﹐其绘制方法详见 “成型像素﹑五金件剖视画法及标注”。
6.3.5展开图应严格按照1:1的比例制作,除局部放大的图面外。
6.3.6重要折边或复杂折边应有对应的折弯示意图或剖视图。
6.3.7对于五金件需作出其剖视图时﹐剖视图按正确的比例绘出, 以表达其具体形状及
压铆方向,其画法详见 “成型像素﹑五金件剖视画法及标注”。
6.3.8所有像素应进行局部剖视﹐剖视方向只能向左或向上。
6.3.9所有剖视图力求清晰﹐必要时可放大剖视比例或另作局部放大图。
6.4展开图的图面布局:
6.4.1应严格保证主要视图按1:1比例投影。
6.4.2在保证最大图纸空间利用率的前提下,应保证图面上各要素不会拥挤。
6.4.3图面上各要素力求紧凑,避免过度留白。
6.4.4像素及标注无重叠现象。
6.4.5图面布局的一般方式(如图所示):
主要视图区剖视及
放大图
区
产品、材料及表面处理信
息区
技术要求区设变描述区
核准
审查 制订 制订日期: 年 月 日 修订日期: 年 月 日
上海博昊数码科技有限公司
程序文件实施日期:
图纸的标注规范第5页共3页
6.5展开图展开前置作业:
6.5.1展开时, 英制单位一律转换为公制单位 (乘25.4)。
6.5.2如有3D转2D﹐请注意将其做成DWG文件﹐然后再在CAD上做后续作业。
6.5.3需对产品作尺寸公差和结构分析, 以确定零件尺寸取值,此取值定义准数值,无
公差带,如0到+0.3 。
6.5.4图纸标注尺寸与实际量测尺寸不符时, 以标注尺寸为准。
6.5.5 图纸有漏标尺寸或尺寸有误时, 应在图上作相应的更正或说明。
6.6展开图图面要求:
6.6.1图面要求:
6.6.1.1展开图中必须包含产品图中的所有内孔,内部成型和外部成型的展开的像素。
6.6.1.2若无特别指明, 则按照 "毛刺向内" 的原则来判断产品毛刺方向,展开后的图形
按毛刺向下的方式放置。
6.6.1.3展开图中除圆孔外所有像素必须串联成线, 不能有重画线, 所有由短小线段组
成的像素, 必须重画为规范像素 (圆﹑直线)。
6.6.1.4图中有五金件时﹐除剖视外﹐另需在图中注明其规格、数量、底孔、方向;底
孔需查核准确。
6.6.1.5成形像素在图中注意填写方向、数量及类型。
6.6.1.6图面上不允许存在“需确认”等字样﹐即展开图完成时﹐必须产品确认已经完
成。
6.6.1.7如有表面处理的﹐需在展开图面上注明其表面处理方式。
6.6.1.8对于产品图上重点管制的尺寸应在展开图上将其反映出来。
6.6.1.9所有存在底孔或预冲孔的像素必须将其查核准确,如抽孔﹑抽芽﹑五金件等,
数据详见工程技术资料。
6.6.1.10压印﹑印字及压线等需注明其方向﹐并作引线注明。
6.6.2工艺处理要求:
核准审查制订制订日期:年月日
修订日期:年月日
上海博昊数码科技有限公司
程序文件实施日期:
图纸的标注规范第5页共4页
6.6.2.1工艺处理原则上都以CNC下料为准,重要的工艺处理需注解说明其处理方式。
6.6.2.2公差需调整﹐并在展开图上反映出调整后的尺寸。
6.6.2.3圆孔﹑方孔拉料问题原则上由工程设计负责﹐但展开时需考虑其可否压线处理。
如离折边太近压线不起作用而需另作工艺处理时﹐应作出相应处理。
6.6.2.4对于网孔需重新排列的(如缺刀或折不起来等)﹐应根据图面要求在展开图上
重排。
6.6.2.5需拆分焊接的像素﹐应作出其拆分阶次﹐并另作分拆件之展开图面。
6.6.2.6焊
接定位方式的选择需在展开图上进行处理。
6.9 展开图标注:
6.9.1所有尺寸采用线性标注﹐尺寸和文字注解放于DIM层并与图框比例匹配﹔小数点
精确到二位, 采用中文样式,字体统一采用宋体, 标准字高2.5mm,调整DIM比例参数,保证打印出实际字高为2.5。
6.9.2尺寸尽量标注齐全(尺寸或像素密集处除外), 产品最大外形尺寸、成形像素定位
尺寸、折弯边展开尺寸必须标注,重点管制尺寸及公差根据客户要求必须标注。
6.9.3对尺寸标注﹐首要原则是体现对产品之管控要求﹐其次为方便现场量测。
6.9.4重点管控的尺寸可在其尺寸旁加“★” 以示提示。
6.9.5局部剖视图和局部断面图形状大小及高度等尺寸尽量标注齐全。
6.9.6印字必须标出其字框尺寸和方向。
6.9.7所有抽孔、冲凸、压印、压字等局部成型都必须标注其类型﹑方向、数量和尺寸。
6.10 注解:
6.10.1展开图中的小折﹑小凸﹑五金件等要在其像素的旁边用一个大写英文字母作为标
注代号, 规格相同的像素代号一致, 注解字段说明包括规格、尺寸、数量、方向和指导线。
6.10.2像素注解规范:
核准审查制订制订日期:年月日
修订日期:年月日
上海博昊数码科技有限公司
程序文件实施日期:
图纸的标注规范第5页共5页
6.10.2.1五金件﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。
6.10.2.2抽孔﹕方向﹑规格﹑数量﹑底孔必须填写(必要时另作剖视图)。
6.10.2.3 冲凸:方向、类型、数量、预冲孔必须填写(必要时另作剖视图)。
6.10.2.4
撕裂类:方向﹑规格﹑数量必须填写(必要时另作剖视图)。
6.10.2.4沉孔:方向、数量、角度必须填写(必要时另作剖视图)。
6.11成型像素﹑五金件剖视画法及标注:成型像素需剖视时﹐剖视像素应保证其剖视正
确性﹐另需作剖面线﹐尺寸标注齐全。
6.11.1冲凸类: 标注其大小及深度,对于方形凸台﹐可只剖其一个方向。
6.11.2敲落孔﹕标注其大小及高度。
核准审查制订制订日期:年月日
修订日期:年月日。
