滑触线的选型

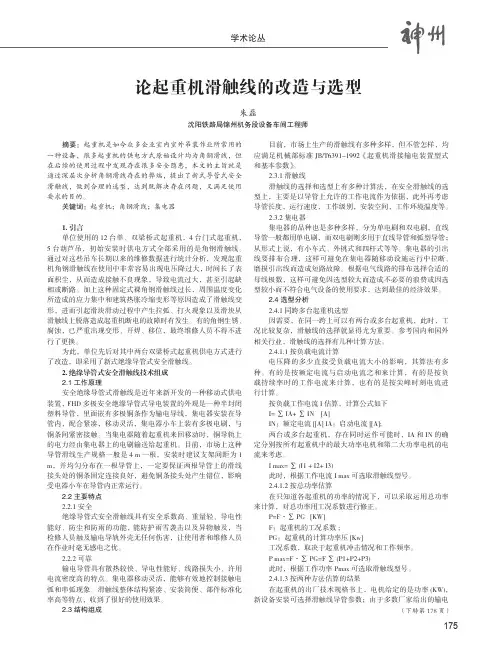

论起重机滑触线的改造与选型朱磊沈阳铁路局锦州机务段设备车间工程师摘要：起重机是如今众多企业室内室外吊装作业所常用的一种设备，很多起重机的供电方式原始设计均为角钢滑线，但在后续的使用过程中发现存在很多安全隐患，本文的主旨就是通过深层次分析角钢滑线存在的弊端，提出了新式导管式安全滑触线，做到合理的选型，达到既解决存在问题，又满足使用要求的目的。

关键词：起重机；角钢滑线；集电器1.引言单位使用的12台单、双梁桥式起重机，4台门式起重机，5台葫芦吊，初始安装时供电方式全部采用的是角钢滑触线。

通过对这些吊车长期以来的维修数据进行统计分析，发现起重机角钢滑触线在使用中非常容易出现电压降过大，.时间长了表面积尘，从而造成接触不良现象，导致电流过大，甚至引起缺相或断路。

加上这种固定式裸角钢滑触线过长，周围温度变化所造成的应力集中和建筑热胀冷缩变形等原因造成了滑触线变形，进而引起滑块滑动过程中产生拉弧、打火现象以及滑块从滑触线上脱落造成起重机断电的故障时有发生。

有的角钢生锈、腐蚀，已严重出现变形、开焊、移位，最终维修人员不得不进行了更换。

为此，单位先后对其中两台双梁桥式起重机供电方式进行了改造，即采用了新式绝缘导管式安全滑触线。

2.绝缘导管式安全滑触线技术组成2.1 工作原理安全绝缘导管式滑触线是近年来新开发的一种移动式供电装置，.FHD多极安全绝缘导管式导电装置的外观是一种半封闭塑料导管，里面嵌有多极铜条作为输电导线，集电器安装在导管内，配合紧凑，移动灵活，集电器小车上装有多极电刷，与铜条间紧密接触。

当集电器随着起重机来回移动时，铜导轨上的电力经由集电器上的电刷输送给起重机。

目前，市场上这种导管滑线生产规格一般是4.m一根，安装时建议支架间距为1. m，并均匀分布在一根导管上，一定要保证两根导管上的滑线接头处的铜条固定连接良好，避免铜条接头处产生错位，影响受电器小车在导管内正常运行。

2.2 主要特点2.2.1安全绝缘导管式安全滑触线具有安全系数高、重量轻、导电性能好、防尘和防雨的功能，.能防护雨雪袭击以及异物触及，当检修人员触及输电导轨外壳无任何伤害，让使用者和维修人员在作业时毫无感电之忧。

HFCE 型滑触线型号及技术参数HFCE 型滑触线型号及技术参数HF 型多极导管式滑触线用于工作电流较小，使用平率不高的普通型移动设备输电装置。

滑触线外壳由PVC 工程塑料制作而成，内腔槽中装入牌号为T2导电铜经专用设备控制的铜带作为输电母线。

常用的导电电极数为四极，带信号控制等装置的移动设备需增加极数，多的可供至十六极。

四极滑触线可加工成半径大于1.2米的弧形滑触线。

HFP 型四极滑触线一般用于普通厂房10吨以内的单梁行车，其集电器是嵌入式安装形式，更换维护较困难。

所以10吨以上行车，电流量大于130A 的滑触线选型，如安装控件许可，建议采用HFD 型单极铝合金滑触线。

四极滑触线常规制作四根铜带为相同的载电流量。

例如：HFP4U100型号中，四根铜带的载电量均是100A 。

为满足部分用户降低成本的需要，我公司在原四极滑触线不影响使用性能较果的基础派生了“3+1”四极滑触线，即把零线降低不封载电量。

导管外壳装零线的位置带有色标以供安装时辨认。

后面介绍的HFJ 型铝合金四极滑触线也有类似派生产品。

原产品和派生产品的附件全部相同。

两种产品供用户选择，其对照型号：H 滑触线主要有四芯线和两芯线两种形式，两芯线不推荐单独使用，其与四芯线合成六芯线。

主要部件结构1、悬吊夹I 型：用于非张紧型滑触线四芯线六芯线型号 规格 35℃ 载流量<A> 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> HFCE50 50 0.1858 0.1861 HFCE80800.1238 0.1244 HFCE120 1200.074300.10382、悬吊夹II 型：用于四极和紧型滑触线3、连接盒：用于非张紧型滑触线，A 尺寸根据极数而定4、中间供电器：用于非张型滑触线，A 尺寸根据极数而定配用 滑触线型号 极 数 尺 寸 mm A B M x L HRC50-80 4 78 92 10 x 25 HRC50-120 611813210 x 255、张紧器：用于张紧型滑触线6、集电器JDD-25JDD-50 JDD-25-II 单挑式双挑式单挑式双挑式小车式常规安装方式水平安装。

对应采购滑触线的时候应当怎么选择？随着社会的不断进展，滑触线已经成为了现代工业领域中常常采纳的一种紧要零部件。

由于滑触线能够有效地传输电力信号，使得机器设备的操作更加稳定顺畅，因此在工厂、矿山、码头等工业领域的应用特别广泛。

然而，在选择采购滑触线时，有很多因素需要考虑。

本文将士从材料、外观、尺寸等方面，向大家介绍一些选择滑触线时应注意的要点。

一、材料的选择首先，我们需要考虑滑触线的材料。

通常，滑触线有铜、铝、银和钢等类型，其中铜是最常见的材料。

铜的电导率特别高，使它特别适合用于电气传输，而铝则具有较低的成本和重量，因此也被广泛采纳。

银的电导率更高，但成本也更高，一般用于特别用途。

此外，不同的材料还会影响滑触线的使用寿命。

铜滑触线的使用寿命比铝滑触线更长，但银的使用寿命最长。

因此，需要依据实在的使用场景和要求，选择合适的材料。

二、外观的选择其次，选择滑触线时，我们还需要考虑外观方面的因素。

滑触线的外观是通电时产生的摩擦和磨损的紧要指标。

质量较好的滑触线在使用过程中摩擦和磨损的程度较小，从而可延长使用寿命。

因此，在选择滑触线时，需要检查它们的表面平整度、粗糙度、硬度等指标，并尽量选择质量好、工艺先进的滑触线。

此外，另一个值得考虑的外观因素是滑触线的颜色。

一些制造商会在滑触线表面涂上特别的颜色，这有助于机械师在安装和维护和修理时更简单识别和区分。

三、尺寸的选择最后，针对滑触线的尺寸选择也是一个特别紧要的因素。

不同尺寸的滑触线适用于不同的场景和需求。

滑触线直径、长度、宽度等参数都应当考虑，并依据实在的需求进行选择。

比如，滑触线的长度通常应当略长于被接口的设备，以保证滑触线与设备之间的接触稳定而不会发生移动。

另外，厚度则需要依据电流负荷来选择合适的规格，以保证电信号的传输稳定性。

四、价格的选择在滑触线选择过程中，价格也是一个紧要的因素。

一般来说，价格较低的滑触线估计使用寿命较短，且抗磨损本领较差。

因此，需要在考虑价格的基础上，综合考虑材料、外观、尺寸等因素，选择表现最优的滑触线。

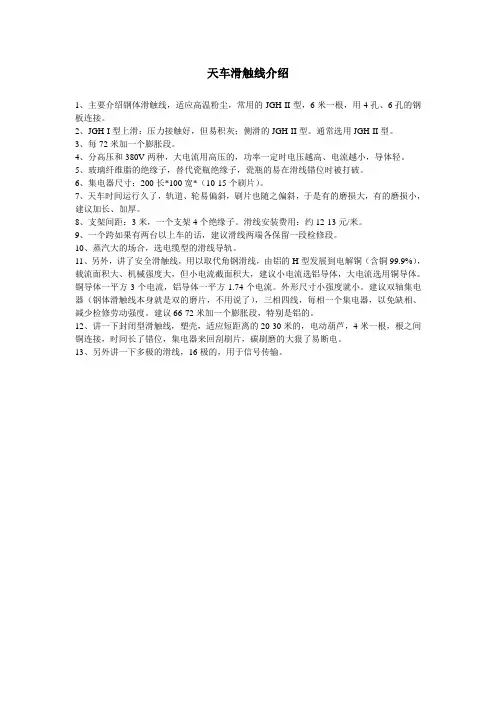

天车滑触线介绍
1、主要介绍钢体滑触线，适应高温粉尘，常用的JGH-II型，6米一根，用4孔、6孔的钢板连接。

2、JGH-I型上滑：压力接触好，但易积灰；侧滑的JGH-II型。

通常选用JGH-II型。

3、每72米加一个膨胀段。

4、分高压和380V两种，大电流用高压的，功率一定时电压越高、电流越小，导体轻。

5、玻璃纤维脂的绝缘子，替代瓷瓶绝缘子，瓷瓶的易在滑线错位时被打破。

6、集电器尺寸：200长*100宽*（10-15个刷片）。

7、天车时间运行久了，轨道、轮易偏斜，刷片也随之偏斜，于是有的磨损大，有的磨损小，建议加长、加厚。

8、支架间距：3米，一个支架4个绝缘子。

滑线安装费用：约12-13元/米。

9、一个跨如果有两台以上车的话，建议滑线两端各保留一段检修段。

10、蒸汽大的场合，选电缆型的滑线导轨。

11、另外，讲了安全滑触线，用以取代角钢滑线，由铝的H型发展到电解铜（含铜99.9%），载流面积大、机械强度大，但小电流截面积大，建议小电流选铝导体，大电流选用铜导体。

铜导体一平方3个电流，铝导体一平方1.74个电流。

外形尺寸小强度就小。

建议双轴集电器（钢体滑触线本身就是双的磨片，不用说了），三相四线，每相一个集电器，以免缺相、减少检修劳动强度。

建议66-72米加一个膨胀段，特别是铝的。

12、讲一下封闭型滑触线，塑壳，适应短距离的20-30米的，电动葫芦，4米一根，根之间铜连接，时间长了错位，集电器来回刮刷片，碳刷磨的大狠了易断电。

13、另外讲一下多极的滑线，16极的，用于信号传输。
