滑触线选型滑触线选型HXTS系列工程塑料导管式滑触线:其外壳由特定的工程塑料挤压成型,具有安全节能、耐酸碱腐蚀,阻燃等特性,适用于2-200吨起重机,装卸桥、输送机等机械设备的移动供电。
滑触线选型HXTS系列高低脚导管式滑触线:是在特殊配制的半封闭工程塑料导管或铝合金导管内,嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线,适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。
滑触线选型HXTL型铝塑复合型导管式安全滑触线:具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点。
适用各种露天门吊、桥吊,装卸机械等移动供电。
滑触线选型HXPnR-H型单极组合式安全滑触线:由稀土铝合金制成,载流量大、电压降小,在铝导轨和电刷磨擦部位,采用耐磨性能好的不锈钢嵌条,确保移动导向和有效使用寿命,广泛使用于各类大吨位门吊、桥吊、装卸桥集装箱吊机等机械设备的移动供电。
滑触线选型HXPnR-G-8字型单极导管式滑触线:由稀土铝合金、高强度阻燃护套组成。
采用不锈钢、特殊导电铝复合工艺,集电器采用输电导管内行驶的小车集电,运行可靠,集电器运行最高速可600m/min。
滑触线选型HXPnR-L型高温刚体滑触线:由梯形铜线和钢质槽形支架按一定长度分相分组构成,用高强度专用绝缘支柱,在室内、室外空间组成各种形式的滑触线,在七十年代就被国外广泛使用,它能在高电压异常高温恶劣环境下充分满足使用要求,华宝滑线提醒在宝钢一、二期工程中大量引用这类产品,它的优良性能已在实际应用中得到证实。
滑触线选型HXPnR-C,M,H单极组合式滑接导线:根据国外同类先进产品技术而研制的安全滑接输电装置,已生产多年,销售达数拾万米,主要用于电动单轨小车自动生产线、检测线、起重机大小车输电、各类输送机的移动供电,是一种安全、可靠的新型滑接输电装置。
滑触线选型C型、M型系列安全滑触线:由阻燃型塑料护套和铜质线槽组成,适用于起重机、大、小车输电,单轨电动自动生产流水线、检测线、各种输送机的供电,信号等,具有接头接触可靠、使用导线故障低、可任意制成各种弧型等优点。
天车滑触线介绍
天车滑触线介绍
1、主要介绍钢体滑触线,适应⾼温粉尘,常⽤的JGH-II型,6⽶⼀根,⽤4孔、6孔的钢板连接。
2、JGH-I型上滑:压⼒接触好,但易积灰;侧滑的JGH-II型。
通常选⽤JGH-II型。
3、每72⽶加⼀个膨胀段。
4、分⾼压和380V两种,⼤电流⽤⾼压的,功率⼀定时电压越⾼、电流越⼩,导体轻。
5、玻璃纤维脂的绝缘⼦,替代瓷瓶绝缘⼦,瓷瓶的易在滑线错位时被打破。
6、集电器尺⼨:200长*100宽*(10-15个刷⽚)。
7、天车时间运⾏久了,轨道、轮易偏斜,刷⽚也随之偏斜,于是有的磨损⼤,有的磨损⼩,建议加长、加厚。
8、⽀架间距:3⽶,⼀个⽀架4个绝缘⼦。
滑线安装费⽤:约12-13元/⽶。
9、⼀个跨如果有两台以上车的话,建议滑线两端各保留⼀段检修段。
10、蒸汽⼤的场合,选电缆型的滑线导轨。
11、另外,讲了安全滑触线,⽤以取代⾓钢滑线,由铝的H型发展到电解铜(含铜99.9%),载流⾯积⼤、机械强度⼤,但⼩电流截⾯积⼤,建议⼩电流选铝导体,⼤电流选⽤铜导体。
铜导体⼀平⽅3个电流,铝导体⼀平⽅1.74个电流。
外形尺⼨⼩强度就⼩。
建议双轴集电器(钢体滑触线本⾝就是双的磨⽚,不⽤说了),三相四线,每相⼀个集电器,以免缺相、减少检修劳动强度。
建议66-72⽶加⼀个膨胀段,特别是铝的。
12、讲⼀下封闭型滑触线,塑壳,适应短距离的20-30⽶的,电动葫芦,4⽶⼀根,根之间铜连接,时间长了错位,集电器来回刮刷⽚,碳刷磨的⼤狠了易断电。
13、另外讲⼀下多极的滑线,16极的,⽤于信号传输。

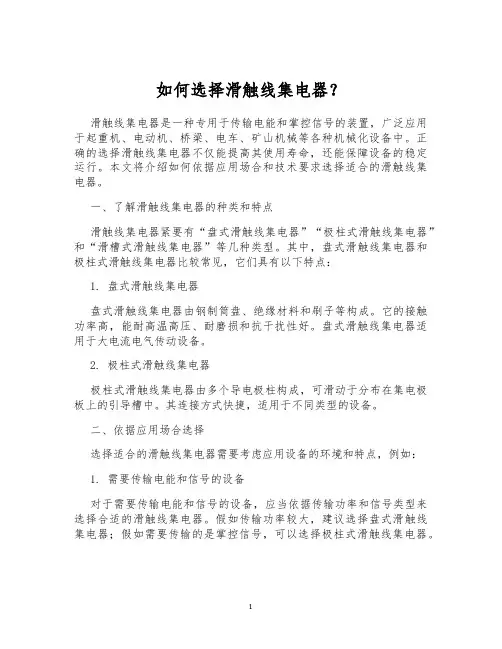

如何选择滑触线集电器?滑触线集电器是一种专用于传输电能和掌控信号的装置,广泛应用于起重机、电动机、桥梁、电车、矿山机械等各种机械化设备中。
正确的选择滑触线集电器不仅能提高其使用寿命,还能保障设备的稳定运行。
本文将介绍如何依据应用场合和技术要求选择适合的滑触线集电器。
一、了解滑触线集电器的种类和特点滑触线集电器紧要有“盘式滑触线集电器”“极柱式滑触线集电器”和“滑槽式滑触线集电器”等几种类型。
其中,盘式滑触线集电器和极柱式滑触线集电器比较常见,它们具有以下特点:1. 盘式滑触线集电器盘式滑触线集电器由钢制筒盘、绝缘材料和刷子等构成。
它的接触功率高,能耐高温高压、耐磨损和抗干扰性好。
盘式滑触线集电器适用于大电流电气传动设备。
2. 极柱式滑触线集电器极柱式滑触线集电器由多个导电极柱构成,可滑动于分布在集电极板上的引导槽中。
其连接方式快捷,适用于不同类型的设备。
二、依据应用场合选择选择适合的滑触线集电器需要考虑应用设备的环境和特点,例如:1. 需要传输电能和信号的设备对于需要传输电能和信号的设备,应当依据传输功率和信号类型来选择合适的滑触线集电器。
假如传输功率较大,建议选择盘式滑触线集电器;假如需要传输的是掌控信号,可以选择极柱式滑触线集电器。
2. 工作场合要求高稳定性当设备工作环境要求较高的稳定性时,可以选择盘式滑触线集电器。
对于简单受到温度、湿度等因素影响的场合,可以选择预热式滑触线集电器。
3. 工作环境较恶劣对于工作环境较恶劣、易受到冲击和振动的场合,可以选择防护性能较好的滑触线集电器。
三、依据技术要求选择除了依据应用场合选择,还需依据技术要求考虑滑触线集电器的选择,紧要包括:1. 传输功率传输功率是选择滑触线集电器的紧要指标。
假如需要传输的功率较大,应当选择容量较高的滑触线集电器。
2. 导电材料滑触线集电器的导电材料需要具备良好的导电性能和耐磨损性能。
通常情况下,铜是较为理想的导电材料。
3. 摩擦力摩擦力对滑触线集电器的使用寿命有侧紧要影响,摩擦力越小,使用寿命越长。
单极安全滑触线采购标准摘要:1.单极安全滑触线的定义和作用2.采购单极安全滑触线的标准3.供应商选择标准4.安装验收标准5.维护保养建议正文:单极安全滑触线是一种用于电力系统的安全输电设备,它可以将电流从电源传输到用电设备,同时确保操作人员的安全。
在选购单极安全滑触线时,需要考虑一系列标准,以确保设备的质量和性能。
首先,我们需要了解单极安全滑触线的定义和作用。
单极安全滑触线是一种电气输电设备,通常由一根导线和一个集电器组成。
导线负责承载电流,集电器则用于接收和分配电流。
单极安全滑触线主要用于电力系统、工厂车间、起重设备等场合,可以实现长距离、高电流的输电。
接下来,我们需要了解采购单极安全滑触线的标准。
在选择单极安全滑触线时,应考虑以下几个方面:1.导线材料:导线材料应具有良好的导电性能、耐腐蚀性能和机械强度。
常见的导线材料包括铜、铝等。
2.集电器:集电器应具有稳定的接触性能、良好的抗干扰能力和足够的承载能力。
集电器的选型应根据实际使用场景和负荷要求进行。
3.支架:支架是支撑导线和集电器的重要部件,应具有足够的强度和稳定性。
支架的选择应考虑安装环境、设备负荷等因素。
4.配件:单极安全滑触线还需要一些配件,如接头、端子、护套等。
这些配件应与导线和集电器相匹配,确保连接可靠。
在选择供应商时,应选择有实力、信誉好的厂家。
可以选择阿里巴巴1688 等平台,寻找有实力的单极安全滑触线品牌厂家。
在选择时,应注意查看厂家的实力、信誉、售后服务等方面的信息。
安装验收时,应注意以下标准:1.支架应作防腐处理,并连续焊接,安装牢固,安装孔位置一致。
2.导线应平整、无损伤,接头和端子连接可靠。
3.集电器接触良好,无异常声音和发热现象。
4.护套、外壳等配件应完好无损。
在日常使用过程中,需要注意单极安全滑触线的维护保养。
应定期检查设备的运行状况,发现问题及时处理。
同时,要保持设备周围环境的清洁,避免积水、灰尘等对设备造成损害。
行车滑触线集电器标准全文共四篇示例,供读者参考第一篇示例:行车滑触线集电器是电气化铁路系统中的重要设备,它起着供电和接触的作用。
在车辆行驶过程中,集电器通过与电气化轨道上的滑触线接触,将电能传输到车辆的牵引系统,从而实现车辆的正常运行。
行车滑触线集电器的质量和性能直接影响着电气化铁路系统的安全性和稳定性。
为了确保行车滑触线集电器的质量和性能符合标准要求,制定了相应的行车滑触线集电器标准。
一、行车滑触线集电器的定义行车滑触线集电器标准主要包括以下内容:1.性能要求:行车滑触线集电器应具有良好的导电性能,能够稳定接触电气化轨道上的滑触线,并能够传输足够的电能供应车辆的牵引系统。
集电器应具有良好的抗干扰性能和抗污染能力,能够适应各种环境条件下的使用。
2.结构设计:行车滑触线集电器的结构设计应符合工程标准和安全要求,具有良好的气密性、防水性和防尘性。
导电刷的材料应具有高导电性和耐磨性,支架应具有良好的牢固度和稳定性。
3.安装要求:行车滑触线集电器的安装位置和方式应符合相关的规范和要求,确保导电刷与滑触线之间的良好接触,保证电能传输的稳定和可靠。
在集电器与车辆连接处应设置适当的防护装置,防止外部物体的干扰和损坏。
4.维护保养:行车滑触线集电器的维护保养应按照标准规定的周期和方法进行,保持集电器的良好状态。
定期检查集电器的接触情况和磨损程度,及时更换损坏的导电刷和支架,确保集电器的正常使用。
行车滑触线集电器标准的制定和执行,对于保障电气化铁路系统的安全性和稳定性具有重要意义。
它能够规范行车滑触线集电器的设计、制造、使用和维护,确保集电器的性能符合要求,既能够满足铁路系统对电能供应的需要,又能够保证车辆的正常运行。
行车滑触线集电器标准的执行还能提高相关生产企业和维护单位的管理水平,促进行业的发展和进步。
第二篇示例:行车滑触线集电器标准是指针对行车滑触线集电器产品所制定的规范和要求,以保障其质量和安全性能,提高产品竞争力,促进行车设备制造业的健康发展。

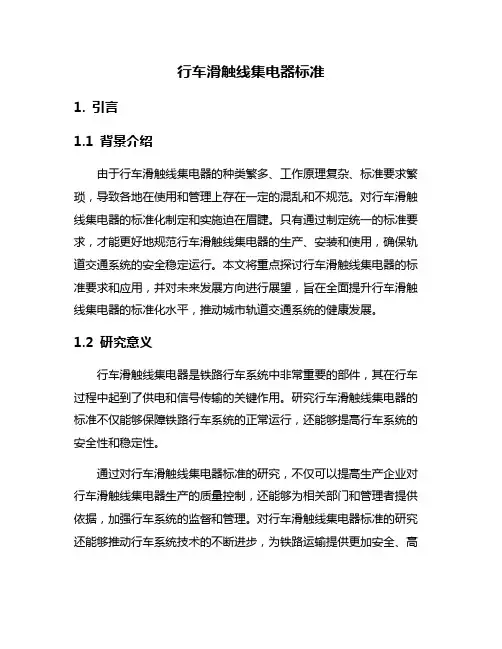

行车滑触线集电器标准1. 引言1.1 背景介绍由于行车滑触线集电器的种类繁多、工作原理复杂、标准要求繁琐,导致各地在使用和管理上存在一定的混乱和不规范。
对行车滑触线集电器的标准化制定和实施迫在眉睫。
只有通过制定统一的标准要求,才能更好地规范行车滑触线集电器的生产、安装和使用,确保轨道交通系统的安全稳定运行。
本文将重点探讨行车滑触线集电器的标准要求和应用,并对未来发展方向进行展望,旨在全面提升行车滑触线集电器的标准化水平,推动城市轨道交通系统的健康发展。
1.2 研究意义行车滑触线集电器是铁路行车系统中非常重要的部件,其在行车过程中起到了供电和信号传输的关键作用。
研究行车滑触线集电器的标准不仅能够保障铁路行车系统的正常运行,还能够提高行车系统的安全性和稳定性。
通过对行车滑触线集电器标准的研究,不仅可以提高生产企业对行车滑触线集电器生产的质量控制,还能够为相关部门和管理者提供依据,加强行车系统的监督和管理。
对行车滑触线集电器标准的研究还能够推动行车系统技术的不断进步,为铁路运输提供更加安全、高效和便捷的服务。
研究行车滑触线集电器标准具有重要的意义和价值。
2. 正文2.1 行车滑触线集电器的定义行车滑触线集电器,是一种用于供电系统的设备,主要用于电气机车、电动列车等铁路机车的牵引单元与供电线路之间的电气连接。
行车滑触线集电器在车辆行驶过程中能够与架空线路实现可靠的电气接触,从而实现电能的传输和供给。
行车滑触线集电器通常由接触线圆弧、滑触板、弹簧、导电铜排等组成,能够在牵引单元运行时与架空线路接触并传输电能,保证车辆正常运行。
通过与供电线路紧密接触,行车滑触线集电器能够有效地减小电阻,降低传输功率损失,提高供电效率。
行车滑触线集电器的设计与制造需要符合一系列的标准要求,包括电气性能、机械性能、抗干扰性等方面的要求。
这些标准要求的制定旨在确保行车滑触线集电器在使用过程中能够稳定可靠地运行,并且能够满足各种工况下的需求。
滑触线的选择已知YZ100/32t-19m 配置如下:主钩电机:YZR355L2-10 额定功率为132KW 2台副钩电机:YZR280M-8 额定功率为55KW 1台小车电机:YZR180L-6 额定功率为15KW 2台大车电机:YZR250M2-8 额定功率为37KW 4台在起重机运行过程中,起升机构、小车运行机构和大车运行机构可同时工作,因此起重机的最大功率为 m a x P 2132215437442K W =⨯+⨯+⨯= 则起重机的计算功率为 max R P P f =⋅计算(f R —起重机工况系数,取决于起重机起重冲击情况和工作频率 此处f R 取0.8)则 m a x R P P f 4420.8353.6K W =⋅=⨯=计算总负载计算电流的计算:1000P I =计算式中 U N —额定电压 此处为380Vcos φ—功率因数,查GB3811-2008 7.8.4.5,取cos φ=0.65则1000P I 826.5A ===计算 车间使用滑线的长度为66米,电阻为8344L 1.510669.910R 8.6110S 11.5031011.503ρ----⋅⨯⨯⨯====⨯Ω⨯ 电流为:54U 380I ==4.4210A R 8.6110-=⨯⨯>I 计算 所以选用角钢L75x8mm作为滑触线可满足要求电压降的计算:U 3L I Z ∆=⋅⋅⋅计算式中 ΔU —电压降 VL —供电长度 mZ —导体阻抗 Z =X —滑线感抗 Ω/mR a —滑线交流电阻 a j I R K K R θ=⋅⋅ K j —集肤效应系数 此处取1.0K I —邻近效应系数 此处取1.03R θ—温度θ时的直流电阻 []20R S θθρ⋅∆=⋅1+0.004 20ρ—温度20℃时的电阻率 20ρ=1.5x10-8 Ωm Δθ—实际温度与室温(20℃)之差S —滑线的截面积 mm 2 此处S=11.503 mm 2 所以 []8520410.00420R 1.510 1.4110S 11.50310θθρ---⋅∆+⨯=⋅=⨯⨯=⨯Ω⨯1+0.004 55a j I R K K R 1.0 1.03 1.4110 1.4510θ--=⋅⋅=⨯⨯⨯=⨯Ω。
组件介绍
1、导轨
HXTS 导轨是在高强度的绝缘套内嵌以导电铜排。
单位长度 4M 。
可弯曲成弧形。
HXTL 导轨是在高强度铝合金导管内,嵌以带绝缘体扭电铜排作输电母线。
单位长度 4M ,可弯曲成弧形。
2、连接夹(兼作中间供电器)
由工程塑料压塑成形,固定导管接头处,防止导管变形,保证接头不裸露。
可以在该处引入电源至铜排,作中间供电器作用。
3、吊架
由金属成形,用于悬吊导管。
4、端帽(顶端供电器)
由工程塑料制成,保证导管顶端不裸露,可以兼作顶端供电器。
5、集电器
导管内的集电器电刷与导管内铜排作滑动接触。
将电源传送给同步移动的受电设施。
四个滚动导向轮使集电器小车在导管内滑动灵活。
安装示意图。
关于滑触线集电器的选用简介滑触线集电器是一种常见的机电产品,广泛应用于起重机、电动车、电动机等工业领域。
其主要作用是通过滑动在指定的轨道或导电性材料上,实现电流的传输和控制。
滑触线集电器的选用涉及到多个因素,包括电流、电压、环境条件、负载要求等,以下将从这些方面详细介绍。
电流滑触线集电器的电流是最基本的选用因素,一般情况下,产品的额定电流应大于实际使用中的电流。
一方面,子母线等线路设备都会存在电阻和电感等损耗,需要留出余量;另一方面,一些应用需要突发电流或启动电流,也要考虑到这种情况。
所以选用滑触线集电器时,需要根据实际情况确定电流范围,一般选择在额定电流的3倍左右。
电压除了电流,滑触线集电器的电压也是非常重要的因素,它们之间存在着密切的关系。
在实际使用中,电压的维持和稳定对于滑触线集电器的寿命和稳定性都有重要影响。
因此,在选用的过程中,需要首先确认所需电压的范围,并根据实际需求来进行判断。
环境条件滑触线集电器的环境条件也会影响其选用和使用。
例如,温度、湿度、气体环境等都是需要考虑的因素。
温度对于电器的性能和寿命具有重要影响,如果工作温度超过产品规定的范围,可能会导致电器损坏或失效。
湿度和气体环境则对电器的安全和稳定性产生影响,特别是对于防爆液体、易燃气体等环境,更需要选用符合安全要求的滑触线集电器。
负载要求在选用滑触线集电器时还需要了解负载的类型和要求。
在一些特殊负载场合下,如有输电过程或者频繁开关等,需要选择高质量、高容量的滑触线集电器。
同时,对于高速运作、重载、强烈震动、高频率等负载要求的场合,需要根据负载的具体要求来选择适合的滑触线集电器。
结论综合上述因素,我们可以看到滑触线集电器在选用上是非常需要深思熟虑的。
在选用时,我们需要全面了解产品的技术参数、质量和性能,不能只看价格而忽略其他因素。
同时,在使用中,也需要注意对于产品的保养和维护,避免出现短路、过热、回路阻塞等情况。

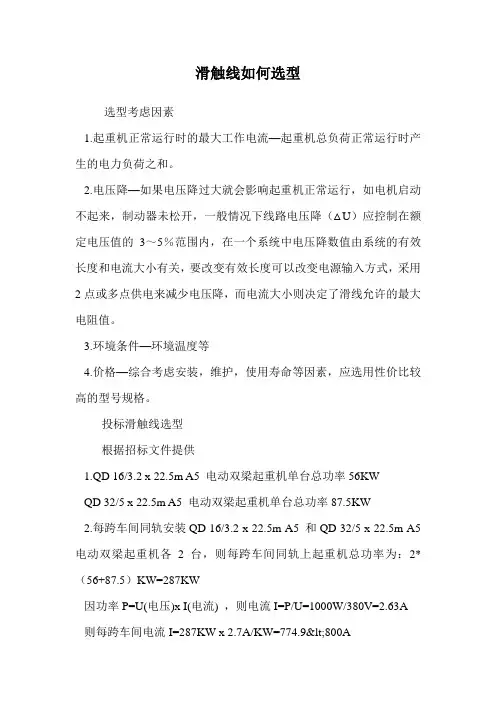

滑触线如何选型选型考虑因素1.起重机正常运行时的最大工作电流—起重机总负荷正常运行时产生的电力负荷之和。
2.电压降—如果电压降过大就会影响起重机正常运行,如电机启动不起来,制动器未松开,一般情况下线路电压降(△U)应控制在额定电压值的3~5%范围内,在一个系统中电压降数值由系统的有效长度和电流大小有关,要改变有效长度可以改变电源输入方式,采用2点或多点供电来减少电压降,而电流大小则决定了滑线允许的最大电阻值。
3.环境条件—环境温度等4.价格—综合考虑安装,维护,使用寿命等因素,应选用性价比较高的型号规格。
投标滑触线选型根据招标文件提供1.QD 16/3.2 x 22.5m A5 电动双梁起重机单台总功率56KWQD 32/5 x 22.5m A5 电动双梁起重机单台总功率87.5KW2.每跨车间同轨安装QD 16/3.2 x 22.5m A5 和QD 32/5 x 22.5m A5 电动双梁起重机各2台,则每跨车间同轨上起重机总功率为:2*(56+87.5)KW=287KW因功率P=U(电压)x I(电流) ,则电流I=P/U=1000W/380V=2.63A则每跨车间电流I=287KW x 2.7A/KW=774.9<800A所以系统供电选取800A单极安全滑触线。
另:根据国外负荷计算方法考虑同轨多台起重机不可能同时起动和每台起重机暂载率不可能100%,故选取800A的单极安全滑触线能确保起重机正常安全运行。
附:负荷电流计算滑触线负荷电流计算方法,过去采用二项式公式计算。
现介绍国外多数资料中采用的计算方法如下:即根据起重机上安装的有可能同时运转的电动机和额定电流乘以暂载系数和多台起重机的同时系数。
负荷电流I=所有工作电动机额定电流(IH)x 暂载系数(FED)x 同时系数(F)FED暂载系数按下表确定:多台起重机同时工作系数:F取0.4-0.7暂载率(ED)暂载系数(FED)100%1.0080%0.9060%0.7850%0.7140%0.63。

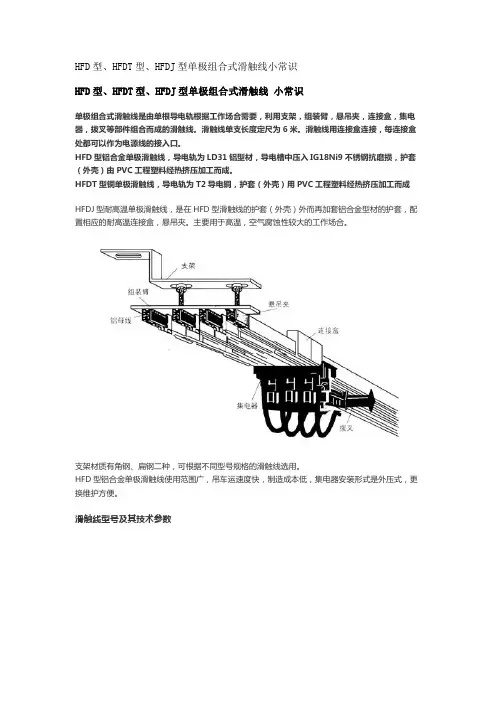

HFD型、HFDT型、HFDJ型单极组合式滑触线小常识HFD型、HFDT型、HFDJ型单极组合式滑触线小常识单极组合式滑触线是由单根导电轨根据工作场合需要,利用支架,组装臂,悬吊夹,连接盒,集电器,拔叉等部件组合而成的滑触线。
滑触线单支长度定尺为6米。
滑触线用连接盒连接,每连接盒处都可以作为电源线的接入口。
HFD型铝合金单极滑触线,导电轨为LD31铝型材,导电槽中压入IG18Ni9不锈钢抗磨损,护套(外壳)由PVC工程塑料经热挤压加工而成。
HFDT型铜单极滑触线,导电轨为T2导电铜,护套(外壳)用PVC工程塑料经热挤压加工而成HFDJ型耐高温单极滑触线,是在HFD型滑触线的护套(外壳)外而再加套铝合金型材的护套,配置相应的耐高温连接盒,悬吊夹。
主要用于高温,空气腐蚀性较大的工作场合。
支架材质有角钢、扁钢二种,可根据不同型号规格的滑触线选用。
HFD型铝合金单极滑触线使用范围广,吊车运速度快,制造成本低,集电器安装形式是外压式,更换维护方便。
滑触线型号及其技术参数当滑触线长度大于200米,切温差较大时,就配置膨胀段,防止由于热膨胀引起的滑触线变形。
同一条滑触线上有两台以上的设备运行,为在整条滑触线不停电情况下检修设备,可在滑触线上适当位置加装检修段。
序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω>极间中心距离 (mm ) 集电器 配用型号 1 HFD200 200 0.023076 0.01919 85JDD160 2 HFD250 250 0.018461 0.01535 3 HFD300 300 0.015421 0.01426滑触线可制作半径大于2米的弧形线 序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 (mm )集电器 配用型号 1 HFD320 320 0.014423 0.0132385 JDD240 JDD350 2 HFD500 500 0.010381 0.0098483 HFD630 630 0.008787 0.0085494 HFD800 800 0.006928 0.0067335 HFD1000 1000 0.004378 0.0043196 HFD1200 1200 0.003120 0.003095序号 型号 规格 35℃ 载流量 35℃ 百米直流电阻 <Ω> 35℃ 百米交流电阻 <Ω> 极间中心距离 (mm )集电器 配用型号 1 HFD1250 1250 0.003120 0.003095100JDD600 JDDG6002 HFD1600 1600 0.002455 0.0024413 HFD1800 1800 0.002182 0.0021704 HFD2000 2000 0.001939 0.0019295 HFD2500 2500 0.0017240.001715。
怎样为滑触线选型一、影响滑触线选型的因素:环境(湿度、室或室外、腐蚀、粉尘等)、工作温度、安装空间、载流量和电压及运行速度等等。
二、各类滑线适用条件:1.多级管式滑线HXTS/L(1)特点集多极母线于一根塑料导管中,最多可达16极,外壳防护等级为IP23级,防雨雪冰冻,防异物触及。
集电器移动灵活,定向性能好,能有效的控制接触电弧和串弧现象,同时成本低,结构紧凑,安装方便。
单根滑线的标准长度为4米。
(2)适用条件2.单极组合式滑线HXPnR-H(1)特点产品单极制造,可任意组合成多级。
采用标准支架组合装悬吊,安装方便。
极与极间的爬电距离较大,即使在湿度较大的场合也可以使用。
集电器的散热性能好,运行速度高。
滑线的单极载流量大,可满足大电流的移动受电设备。
单根滑线的标准长度为6米。
(2)适用条件3.柔性组合式滑线HXPnR-(C、M)(1)特点产品单极制造,可任意组合成多级。
采用标准组装板整体组装,结构方便。
主要适用在立体化仓库、流水线、电动葫芦及自行小车等场合。
集电器的散热性能好,运行速度较高。
与单极组合式滑线相比,该滑线的单极载流量较小。
单根滑线的标准长度为5米。
(2)适用条件4.刚体滑线JGH(1)特点该滑线是一种适用异常高温等恶劣环境的滑线输电装置,分低压型和高压型两种。
广泛用于炼焦、炼钢、铸造等高温场合。
a 运行可靠,不会发生电源断电故障;b 适用于高温、高粉尘、高腐蚀气体等恶劣环境;c 机械强度大,不易弯曲变形,能耐受强大的短路冲击电流;d 采用铜制导体,可大幅度降低电能损耗;e 可通过添加辅助电缆的方式来减小电抗;f 结构合理,散热面积大,安装方便;g 特殊规格的滑线可订制。
(2)适用条件5.电缆滑车(C型轨滑车)HXDL(1)特点电缆滑车在多种环境下,如室、室外、多尘、多灰、温差较大及具有一定防爆要求的等场合均能正常工作,移动馈电更可靠、安全。
圆电缆和扁电缆均可使用,运行速度较高。
(2)适用条件6.工字钢电缆滑车HC(1)特点这滑车比较显著的特点是I(H)型钢刚度大,承载能力强,安装方便,运行平稳,噪音低。
滑触线集电器的那些个优点介绍滑触线集电器是一种集电的电器元件,适用于需要旋转的机器和设备,如起重机、机床、旋转炉、轮廓加热炉、螺旋输送机、旋转焊接机等。
在这些机械设备中,滑触线集电器起到了承载电流和传送信号的重要作用。
那么滑触线集电器有哪些优点呢?本文将为您详细介绍。
1. 可靠性高滑触线集电器的触头是采用高导电性材料制成的,导电性好,稳定性高,能够保证长时间的连续工作,极小的启动力和工作力使操作点力矩小。
固定和连接也采用可靠的方式,可以承受较大的机械应力和冲击。
在使用过程中,滑触线集电器有效地避免了因为动态接触而发生间歇性故障的情况,从而保证了设备的正常运行。
2. 维护方便滑触线集电器的结构比较简单,拆装维护方便。
接触面的污染可以通过简单的刷洗来清除。
在使用过程中会根据需要安装一些保护机构,比如防水、防尘、防撞、防爆等结构,进一步延长了滑触线集电器的使用寿命,减少了故障发生的可能性。
这些保护机构也非常容易维护和更换,大大降低了维护成本。
3. 适应性强滑触线集电器的安装和布线非常方便,可以根据具体的需要进行定制。
它可以适应各种复杂的环境和工作条件,如高温、低温、湿度大、震动等复杂情况。
这些环境因素通常对电缆布线造成破坏性的影响,而滑触线集电器由于其特殊结构,能在不同的环境中保持良好的工作稳定性。
4. 安全性高滑触线集电器的接触部分通常采用银合金接触件,具有优异的接触性能和自清洁性。
滑触线集电器还会考虑到防止漏电和过载的设计,进而提升电器设备的安全性和可靠性。
在生产过程中,如果系统发生过载或其他故障,滑触线集电器将会自动停止工作,避免发生以及传导电器故障。
5. 扩展性强滑触线集电器具有扩展性强的优点,这意味着它可以与其他系统集成,形成更加完善的系统功能,满足不同的应用场景需求。
除了扩展性,滑触线集电器还可以与其他设备进行联动,实现更加复杂的功能控制,为生产过程提高效率提供了重要的支持。
结论综上所述,滑触线集电器是一种具有高性能、高可靠、维护简单、适应环境性强、安全性强、扩展性强等优点的电器元件。
滑触线的选择应当注意几个要素随着现代工业技术的不断进展,滑触线作为一种紧要的电力传输装置,已广泛应用于各个领域。
而在选择滑触线时,不同的应用领域和要求,需要考虑到不同的因素。
本文将从几个要素启程,讨论在选择滑触线时需要注意的事项。
材料滑触线的材料是选择滑触线时需要首先考虑的因素之一,不同的工况和使用要求决议了不同的材料有适用性差异。
一般来说,常见的滑触线材料包括黄铜、银镍合金、铜等。
其中,黄铜可以供应良好的导电性、机械强度和耐腐蚀性等特性,较为常见。
银镍合金滑触线因其导电性能和接触电阻等特性优异,被广泛运用在电气传动设备领域。
而铜作为良好的导电材料,其滑触线具有导电性能优异,耐腐蚀性好,高温下变形小等特点,也是一种常见的材料。
电流负荷不同的电流负荷需要选择不同的滑触线规格,以保证电流的传输质量和安全性。
在选择滑触线时需要依据电源电流和负载电流来选择最佳的线径或面积。
通常选择滑触线时,应确保其额定电流充分使用要求,并有确定的余量以避开长时间高负荷或突发负荷超出额定负荷范围的情况。
在选择滑触线的时候还需要注意其内部的传输电流的热功耗,以保证滑触线的温度在规定范围内。
温度滑触线在工作时,通常会受到电流的热效应,产生确定的温度上升,因此需要选择材料耐高温的特点,以保证滑触线在工作条件下不受热效应的影响,没有变形或软化等问题。
一般来说,滑触线需要充分确定的耐热温度范围,在不受到氧化、软化和引起化学变化等情况下,保证其性能不发生明显变化,以提高其使用寿命。
环境条件滑触线的使用环境也是选择滑触线时必需考虑的因素。
一些特别环境条件如沿海地区和有化学腐蚀等环境,可能需要特别材料来保证滑触线的使用寿命。
同时还需要考虑到滑触线运行时的湿度、气温、气候等条件,以保证其长时间稳定工作。
结构不同的滑触线结构也会影响到选择滑触线时的紧要因素。
结构包括滑触线的截面形状、内部结构及绝缘方式等方面。
一般来说,对于传输较大电流的滑触线,常接受的是铜质滑触线,截面通常接受矩形或者方形。
扬州市贝斯特电器有限公司如何挑选质量好的滑触线产品滑触线的质量关系着滑线的使用寿命,因此,在选用滑触线的时候,一定要注意厂家提供的滑触线质量,本文就如何区分滑触线的质量,就简单介绍。
滑触线的质量本身影响着滑触线使用寿命,同时也影响行车的正常运行,本文就单极滑触线的质量的区分,简单作介绍。
1、PVC外壳的厚度。
通常来说,滑线外壳起到保护滑触线导体,起到绝缘作用,同时起到防晒、防潮、防雨雪、防灰尘的作用。
滑触线外壳的厚度也是衡量滑触线质量的一个标准,如果滑线外壳比较薄,可能会发生人为不小心损坏滑触线,同时,安全性能也会大大降低。
2、导体截面积、导体厚度。
很明显导体截面积越大,其散热性就越好;导体厚度越厚,其导电能力越强。
购买滑触线的时候,一定要观察滑触线导体截面积,同时也要观察导体的厚度,不排除,有些厂家,将其电流小的滑线冒充成电流大的滑线。
3、导体铝合金材料质量和来源。
这一因素,也是决定滑触线价格的主要因素,铝合金导体材料比较好,价格也就高,相反亦然。
就拿我公司的滑触线来说,德玛滑触线的铝合金导体是采用山铝集团的材料,材料绝对是好材料。
4、整体外观设计。
这一项看似起不了多大作用,其实也是占有一定份额的,滑触线的整体外观设计符合大多数工程环境,而且外观设计利于保护滑触线,更从美学角度上增加了亮点。
这在滑触线市场上会为产品提高竞争力。
网站设计讲究的是做好用户体验,同样,滑线也是,要做好滑触线的整体设计,提高滑触线的质量,这样才能长久立足于整个市场。
文章就简单从这几点作了,如何区分滑触线的质量,当然,由于本人对滑线认识还不够多,如有不足,也请多多指正。
很多朋友对于滑触线的各项数据,各项指标,质量评定不是很熟悉,造成与采购的时候花高价买低端滑触线或者买到与自己不想符合的滑触线,在此重庆天宝公司给大家简单介绍下购买滑触线需要注意哪些方面。
滑触线的选择需要多方面选择,需要多大的电流、工作环境以及滑触线的材质等,这些考虑对于滑触线长期使用有很大影响。
滑线的预留长度按M/根预留滑触线用于给移动中的装备供电,一般由两部门构成:滑线导轨(固定部门,与电源相接,常导轨由单长4m/根毗连而成)。
集电器(滑动部门,可在滑线轨道上滑动并接触,集电器用于与移动机电相连)安全滑触线在防备保护等级、绝缘方面有很大革新。
滑触线型号的选择?型号标称剖面mm2额定电流(A)重量KG/6米JGH-85 85 300 24.3 JGH-110 110 400 25.9 JGH-170 170 500 29.4 JGH-240 240 700 46.1 JGH-320 320 900 50.4 JGH-170II 2*170 1000 53.9 JGH-240II 2*240 1300 62.2 JGH-320II 2*320 1500 68.8 JGH-"I"500 500 1200 19.8 JGH-"I"750 750 1600 27.6 JGH-"I"900 900 1800 36.6 JGH-"I"1000 1100 2200 41.4 JGH-"I"1300 1300 2500 48.0 JGH-"I"1600 1600 3000 60.0。
解滑触线的安装单元?算滑触线主材时按100M/单相,主材不要乘以2或三、4等只要按现实长度丈量便可,若是三相或多相,另额定乘系数三相组合一时,按单相乘20便可三、现实行工时,滑触线是按根,分单相以及三相。
什么叫安全滑触线?为移动装备(主如果桥式起重机,吊车)供给供电的一种"特殊电线",布局也不庞大。
滑触线有哪一些?安全滑触线:JDC份子化合物塑料掩护式安全滑触线,其导电主断滑触线价格面呈"H"型的铝型材,略称"H"型节电滑触毛装配节电是相对于角铁为主体的滑触线,电能在送电历程中的损耗大量也被减低低阻抗刚体滑触线:刚体滑触线是由燕尾槽铜棒以及高刚度工字钢构成,用高强度专用绝缘子支柱,在室内、外空间构成各类情势的滑触路线向移动装备或各类桥式吊车馈电刚体滑触线:运行靠患上住,不会因断线而发生电源间断妨碍重量轻,按定尺长度规范规格供货,现场安装容易,接线简略可施用在高温,多尘场合,导电体不会屈曲机械强度大,不会屈曲变型,可以耐受大的短路打击电流低阻抗滑线:载流量大,最大电流可达6000A,接纳高压绝缘子、电压等级可以提高到3KV接纳铜导体,可以减低路线上的电能损耗新增匡助电缆后,可以构成低阻抗滑触线,路线阻抗成倍减低安插体式格局可以多样化,可在上部、侧滑线变阻器面或下部滑触。
怎样为滑触线选型一、影响滑触线选型的因素:环境(湿度、室或室外、腐蚀、粉尘等)、工作温度、安装空间、载流量和电压及运行速度等等。
二、各类滑线适用条件:1.多级管式滑线HXTS/L(1)特点集多极母线于一根塑料导管中,最多可达16极,外壳防护等级为IP23级,防雨雪冰冻,防异物触及。
集电器移动灵活,定向性能好,能有效的控制接触电弧和串弧现象,同时成本低,结构紧凑,安装方便。
单根滑线的标准长度为4米。
(2)适用条件2.单极组合式滑线HXPnR-H(1)特点产品单极制造,可任意组合成多级。
采用标准支架组合装悬吊,安装方便。
极与极间的爬电距离较大,即使在湿度较大的场合也可以使用。
集电器的散热性能好,运行速度高。
滑线的单极载流量大,可满足大电流的移动受电设备。
单根滑线的标准长度为6米。
(2)适用条件3.柔性组合式滑线HXPnR-(C、M)(1)特点产品单极制造,可任意组合成多级。
采用标准组装板整体组装,结构方便。
主要适用在立体化仓库、流水线、电动葫芦及自行小车等场合。
集电器的散热性能好,运行速度较高。
与单极组合式滑线相比,该滑线的单极载流量较小。
单根滑线的标准长度为5米。
(2)适用条件4.刚体滑线JGH(1)特点该滑线是一种适用异常高温等恶劣环境的滑线输电装置,分低压型和高压型两种。
广泛用于炼焦、炼钢、铸造等高温场合。
a 运行可靠,不会发生电源断电故障;b 适用于高温、高粉尘、高腐蚀气体等恶劣环境;c 机械强度大,不易弯曲变形,能耐受强大的短路冲击电流;d 采用铜制导体,可大幅度降低电能损耗;e 可通过添加辅助电缆的方式来减小电抗;f 结构合理,散热面积大,安装方便;g 特殊规格的滑线可订制。
(2)适用条件5.电缆滑车(C型轨滑车)HXDL(1)特点电缆滑车在多种环境下,如室、室外、多尘、多灰、温差较大及具有一定防爆要求的等场合均能正常工作,移动馈电更可靠、安全。
圆电缆和扁电缆均可使用,运行速度较高。
(2)适用条件6.工字钢电缆滑车HC(1)特点这滑车比较显著的特点是I(H)型钢刚度大,承载能力强,安装方便,运行平稳,噪音低。
滑触线集电器的选择
滑触线集电器作为行车供电的一个关键部件,如何选用滑触线集电器显得尤为重要,文章就滑触线集电器的选择作简单介绍。
滑触线集电器主要有靴片、靴盒、弹簧、集电器支架、集电器支撑部分等部件组成。
集电器分为重型集电器和轻型集电器,选择轻型集电器还是重型集电器,是根据滑触线的电流来确定的,一般滑触线电流小于等于500A,可以选用轻型集电器;大于500A的,就要选用重型集电器。
选用滑触线集电器的时候,首选集电器最好是考虑和滑触线相配套的厂家,不要乱用集电器,否则会影响行车的正常运行,严重了会烧坏滑触线。
集电器上面的靴片是由含铜碳基压而成的,购买后要检查与滑线的吻合型。
由于集电器本身属于易耗品,长期使用会磨损靴片,所以要定期检查,集电器上面靴片的磨损程度,并定期更换。
DM系列滑触线介绍
DM系列滑触线,常见的以单极、多极、刚体为代表。
本文就此作简单介绍。
DMHX系列,其代表意思为德玛。
HX为单极安全滑触线,单极滑触线又分为轻型、重型系列,电流数超过500A为重型系列,其他为轻型。
同时也有铝合金导体与铜导体之分;DMHX系列以其结构简单、安装维护方便、性能高等,被广泛应用于矿山、冶金、化工、机械、码头、货场等移动设备的供电。
DMHP系列,HP为管式多极安全滑触线代号,同时DMHP系列也可分F、J、R系列。
DMHP-F为防尘型滑线;DMHP-J为金属外壳型,属于特殊类型;DMHP-R为弧形系列。
通常普通常用型不标。
管式多极滑触线适用于电流量较小的场合,同时导体具有安装简单、节约电能的功能,使其在市场上占有一席之地。
DMGH系列,GH为高温刚体滑触线代号,同时DMGH系列也可细分为Z、F系列。
DMGH-Z为组合式刚体滑触线;DMGH-F为复合式刚体滑触线。
DMGH系列滑线,是由铜导体和钢质结构骨架或铝材料构成的,用高强度绝缘子支撑,绝缘子安装在轨道梁的支架上,从而组成向各种起重机设备馈电的移动供电系统。
其可广泛应用于高温、高湿、高电压、强腐蚀、多粉尘等环境中。
DMHX-D系列为单极滑触线集电器,为DMHX的附件;DMHP-D系列为管式多极滑触线集电器,为DMHP系列的附件;DMGH-I/DMGH-II为高温刚体单刷集电器和高温刚体双刷集电器;
DM系列滑触线产品使用权为德玛电气所有,其他公司不具有使用权,也请购买滑触线的客户认清DM系列滑触线,以防假冒。
文章简单介绍到此,如有不足,请多多指正。
DM系列滑触线主要代表有单极、多极、刚体三种类型滑触线,本文也是就这三种类别,进行介绍
