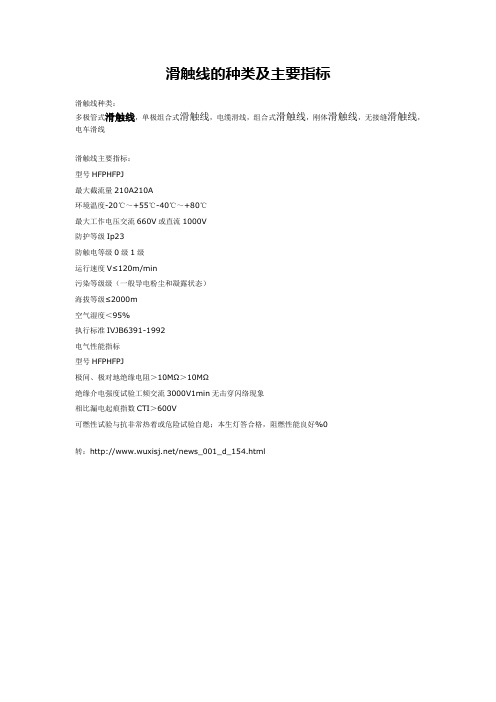

安全滑触线的选型以及机械强度

滑触线的种类及主要指标
滑触线种类：
多极管式滑触线，单极组合式滑触线，电缆滑线，组合式滑触线，刚体滑触线，无接缝滑触线，电车滑线
滑触线主要指标：
型号HFPHFPJ
最大截流量210A210A
环境温度-20℃～+55℃-40℃～+80℃
最大工作电压交流660V或直流1000V
防护等级Ip23
防触电等级0级1级
运行速度V≤120m/min
污染等级级（一般导电粉尘和凝露状态）
海拔等级≤2000m
空气湿度＜95%
执行标准IVJB6391-1992
电气性能指标
型号HFPHFPJ
极间、极对地绝缘电阻＞10MΩ＞10MΩ
绝缘介电强度试验工频交流3000V1min无击穿闪络现象
相比漏电起痕指数CTI＞600V
可燃性试验与抗非常热着或危险试验自熄；本生灯答合格，阻燃性能良好%0
转：/news_001_d_154.html。

安全滑触线选型指南一、 滑线的选型必须提供的参数如下：工作环境：如粉尘、腐蚀、湿度等； 环境温度：现场全年最高、最低气温；负载情况：负载率、各负载的额定功率，功率因子及负载的运行情况； 安装要求：空间大小，安装方式（如地沟式还是架空式），运行速度等； 电压降要求：分担在滑线上的电压损失； 其他方面的要求：信号干扰等。

二、 选型计算：1、 不同已知条件，有不同的算法，这里选择两种情况计算：△已知用电设备或起重机的各电机功率1）滑线载流量的选择必须保证相应滑线载流量,即≥=Σ额定计算电流的选用见下表：本文中所提供的滑线载流量是在40℃时的载流量，若工作环境超过40℃，须按下式计算： =：40℃时的载流量 ：电流热变系数：见下表。

a.根据使用条件（如安装环境、运行速度等）选择滑线的型号；b.根据计算总额定电流，选择相应截面的滑线。

3）负载计算电流的计算：负载计算电流的大小直接影响电压降的结果，其算法很多（有的资料按尖峰电流进行计算），本公司根据多年的经验和参考国外相关行业的算法，采用以下算法进行计算： =Σ+Σ :启动电流（A ） :额定电流（A ）和的确定按下表进行计算：△已知单台用电设备或起重机的总功率:如果仅仅知道安装的设备总功率时，可按下述方法对滑线进行选型计算：1）单台起重机的计算功率按下式计算：=·（KW）：单台用电设备或起重机的计算功率（KW）：该起重机的总功率（已知）（KW）：起重机工况系数，取决于起重机起重冲击情况和工作频率。

见下表=·Σ：同时系数，指用电设备同时工作系数，起重机同时工作的系数按下表进行选择如3台桥式吊车=·=0.8×0.8=0.643）总负载计算电流的计算= (A)：计算总功率（KW）：额定电压（V）:功率因素4）根据总负载计算电流，选择滑线型号，然后对电压降进行校核。

电压降计算1） 环境温度变化对电压降的影响本文中提供的相关技术参数都是温度为40℃时的结果，如果环境温度超过40℃，电压降按下式进行换算：△U= △U%=·100%△U ：电压降(V):40℃时电压降(V) ：额定电压（V ）:电压热变系数，其值如下表：2)电压降△U 的计算分担在滑线上的电压损失△U 必须满足许可的电压降（用户提供），一般情况下△U/不超过7%，冶金行业不超过5%。

安全滑触线参数规格型号表
安全滑触线又称为：滑触线，安全滑线，滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

其中，HXPnR-H-320A单极组合安全滑触线/滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合，是安全滑触线中比较有代表性的类型之一。

滑触线常见型号：
前卫HXPnR-H-320A单极组合安全滑触线参数：
此外，在安全滑触线的使用中，还应注意：
a:滑触线在使用过程，尽量避免与其他带电部分，过分靠近，因保持一定的安全距离。

b:如果使用滑触线供电的设备负荷不大，电流过小，应对滑触线使用接地，接零等保护装置。

c:在滑触线的安装地点，使用地点应设置安全标志，以免其他设备，人员对其重压，造成外壳破裂，导致安全事故。

d:如果使用滑触线供电的设备负荷较大，电流过大，易造成滑触线电压过强，应在滑触线所使用的场所安装避雷线，保护间隙等电压保护设备。

e:滑触线在室外或室内人员集中处使用时，应在其四周采取严密的防护措施，以免因滑触线表面破损，接口处漏电造成安全
事故。

f:虽然特殊型号的滑触线具有高强度的耐腐蚀、耐磨损、耐重压、耐高温等等特点，可以在恶劣环境中正常使用，但是不能因为其本身特点而不进行第2次保护，如滑触线在恶劣环境中使用，应对其进行二次保护延长其使用寿命。

安全滑触线参数规格型号表
安全滑触线又称为：滑触线，安全滑线，滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

其中，HXPnR-H-320A单极组合安全滑触线/滑触线由H型铝合金本体导轨加压V型不锈钢滑接带、PVC绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合，是安全滑触线中比较有代表性的类型之一。

滑触线常见型号：
前卫HXPnR-H-320A单极组合安全滑触线参数：
此外，在安全滑触线的使用中，还应注意：
a:滑触线在使用过程，尽量避免与其他带电部分，过分靠近，因保持一定的安全距离。

b:如果使用滑触线供电的设备负荷不大，电流过小，应对滑触线使用接地，接零等保护装置。

c:在滑触线的安装地点，使用地点应设置安全标志，以免其他设备，人员对其重压，造成外壳破裂，导致安全事故。

d:如果使用滑触线供电的设备负荷较大，电流过大，易造成滑触线电压过强，应在滑触线所使用的场所安装避雷线，保护间隙等电压保护设备。

e:滑触线在室外或室内人员集中处使用时，应在其四周采取严密的防护措施，以免因滑触线表面破损，接口处漏电造成安全
事故。

f:虽然特殊型号的滑触线具有高强度的耐腐蚀、耐磨损、耐重压、耐高温等等特点，可以在恶劣环境中正常使用，但是不能因为其本身特点而不进行第2次保护，如滑触线在恶劣环境中使用，应对其进行二次保护延长其使用寿命。

起重机滑触线计算书一、起重机配置现场为两台完全相同的140T桥式起重机，起重机电机配置如下：1、主升电机：37KW1台电流：80A2、副升电机：18.5KW1台电流：42A3、小车电机：7.5KW2台电流：20*2=40A4、大车电机：11KW4台电流：25*4=100A二、计算准备1、计算电流：考虑两台车同时用，单机构最大电流为大车电流，单台100A,同时用时为200A,变频启动时，电机启动瞬间电流最大为电机的2倍，即单机构最大峰值电流为400A。

极限情况为大车和主升同时用。

计算电流=单机构最大峰值电流+单机构第二大电流=400+80*2=560A2、交流阻抗：因技术要求最小为800A滑线，查800A滑线的交流阻抗为0.00012欧/米。

3、功率因数：异步绕线电机按0.65计算。

4、车间长度：车间长度为151米。

5、正常工作极限电流：正常工作时，可能出现的极限电流为各机构电流和：正常工作极限电流=80*2+42*2+40*2+100*2=524A三、电压降计算800A滑线最大电压降=1.73*计算电流*车间长度*交流阻抗*功率因数=1.73*560*151*0.00012*0.65=11.4V四、选型规范1、滑线额定电流需大于正常工作极限电流。

2、最大电压降需小于5%,即19V。

（因额定电压为380V,5%电压为380*5%=19V）四、选型验证1、选用800A单极滑触线，滑线额定电流为800A,大于正常工作极限电流524A,满足条件。

2、选用800A单极滑触线，滑线最大电压降为11.4V，小于19V，满足条件。

五、计算结果选择800A单极滑线，完全能满足现场使用要求。

DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下:H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80m m防护外壳为工程塑料和铝塑合金型两种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A 以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“ V'形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨一般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，与连接器压板及螺栓紧固在一起。

a4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器两侧延伸。

1 ■ u端盖安装于导轨的两端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

（安全生产）DHG型安全触滑线及H型安全触滑线简介H型安全触滑线内容如下：H型产品特点：H型安全滑触线是借鉴国外先进经验结合国情研制的节能型滑触线，它具有安全可靠及优良的机械电气性能，便于安装维护。

相间距为80mm,防护外壳为工程塑料和铝塑合金型俩种材料，导体为铝合金（内镶不锈钢条）或纯铜。

不受雨雪霜冻影响，适用于露天、水雾、酸雾、导电粉尘等较差环。

300A以下规格可根据用户需要制作各种半径的圆、弧线。

产品构造：H型滑触线由导轨、护套、集电器、吊挂器、连接器、固定夹、端盖等组成，根据用户要求也可配置膨胀段（热补偿装置）、检修段（隔离器）等。

1、导轨及护套：导轨由导电性能好、对环境适应能力强的铝合金型材制成（牌号6063，状态T5），导轨下部嵌入“V”形不锈钢槽，保证集电器电刷沿槽滑行时，耐磨、稳定及良好接触。

导轨壹般定尺为6米。

护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。

2、集电器：集电器为支撑式结构，是向移动设备供电的主要部件。

由特制碳刷、接线柱或端子、塑料护罩、支撑臂等组成。

施加适当的接触压力，沿导轨平稳滑动，向设备供电。

设备如需检修时，可将集电器碳刷拉离导轨断电，保证安全，方便作业。

3、连接器（兼供电器）连接器是专供导轨之间的端部连接，由压板及螺栓可靠连接，外壳由工程塑料作防护罩。

兼做供电器用的防护套，端口可引入电源进线，和连接器压板及螺栓紧固在壹起。

4、吊挂器、固定器及端盖吊挂器是吊装、固定滑触线导轨的专用件。

固定器是将导轨限位在支架处的装置，当导轨因温度变化伸缩时，引导其向固定器俩侧延伸。

端盖安装于导轨的俩端起绝缘防护作用。

吊挂器及端盖均由工程塑料制成。

5、膨胀段（热补偿装置）膨胀段又称伸缩器、热补偿装置等，由连接器压板、补偿供电的铝板或铜板、引线等组成，外壳为工程塑料。

当因温度变化引起导轨伸缩时，由伸缩器调节其间隙，以避免导轨变形。

壹般在车间长度超过200米时，每增加100米配置壹组。

滑触线选型滑触线选型HXTS系列工程塑料导管式滑触线：其外壳由特定的工程塑料挤压成型，具有安全节能、耐酸碱腐蚀，阻燃等特性，适用于2-200吨起重机，装卸桥、输送机等机械设备的移动供电。

滑触线选型HXTS系列高低脚导管式滑触线：是在特殊配制的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备。

滑触线选型HXTL型铝塑复合型导管式安全滑触线：具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点。

适用各种露天门吊、桥吊，装卸机械等移动供电。

滑触线选型HXPnR-H型单极组合式安全滑触线：由稀土铝合金制成，载流量大、电压降小，在铝导轨和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导向和有效使用寿命，广泛使用于各类大吨位门吊、桥吊、装卸桥集装箱吊机等机械设备的移动供电。

滑触线选型HXPnR-G-8字型单极导管式滑触线：由稀土铝合金、高强度阻燃护套组成。

采用不锈钢、特殊导电铝复合工艺，集电器采用输电导管内行驶的小车集电，运行可靠，集电器运行最高速可600m/min。

滑触线选型HXPnR-L型高温刚体滑触线：由梯形铜线和钢质槽形支架按一定长度分相分组构成，用高强度专用绝缘支柱，在室内、室外空间组成各种形式的滑触线，在七十年代就被国外广泛使用，它能在高电压异常高温恶劣环境下充分满足使用要求，华宝滑线提醒在宝钢一、二期工程中大量引用这类产品，它的优良性能已在实际应用中得到证实。

滑触线选型HXPnR-C,M,H单极组合式滑接导线：根据国外同类先进产品技术而研制的安全滑接输电装置，已生产多年，销售达数拾万米，主要用于电动单轨小车自动生产线、检测线、起重机大小车输电、各类输送机的移动供电，是一种安全、可靠的新型滑接输电装置。

滑触线选型C型、M型系列安全滑触线：由阻燃型塑料护套和铜质线槽组成，适用于起重机、大、小车输电，单轨电动自动生产流水线、检测线、各种输送机的供电，信号等，具有接头接触可靠、使用导线故障低、可任意制成各种弧型等优点。

电动葫芦用三种滑触线的介绍
三种滑触线的介绍：
1. 塑复合型导管式滑触线，具有外型美观、机械强度高、绝缘性能好、使用寿命长、安全节能等优点，深受广大用户好评。

适用各种露天门吊、桥吊、装卸机械等移动供电。

2. 单极导线式滑触线由稀土铝合金制成，载流量大，压降小，在铝导电面和电刷磨擦部位，采用耐磨性能好的不锈钢嵌条，确保移动导电和有效使用寿命，广泛使用于各类大吨位门吊、桥吊、装卸吊集装箱吊机等机械设备的移动供电。

3. 铜体滑线是集单极滑线和钢体的优点研制而成，导电体由T3电工用铜热挤冷拉而成，具有导电性能好，压降小、强度高。

铜体滑线外壳(绝缘护套)采用阻燃工程塑料挤压成型，它壁厚(3毫米)能耐高温绝缘性强等优点。

悬吊架采用铁制悬吊架，它与滑线绝缘有双重保护，具有强度高，可靠性好，特别在高温环境更有优势。

铜导体导电面成R形，与集电器接触面积增大，而且在接触时不受集电器角度限制，始终能保持良好的接触面。

特点：
安全性：导轨周围以高性能工程塑料绝缘。

运行时人体及异物接触不到导轨，杜绝触电事故，保证使用安全。

可靠性：集电器与导轨接触良好、压力均匀、跟踪灵活，防尘防爆，运行平衡可靠。

节能性：导轨材料导电率高，结构紧凑，构造精巧，机电性能优良，节省材料，节约电能。

安装及检修特点：产品出厂时主体及零部件全部成套供应，现场只需安装支架及紧固件，省工省力，维修量极少。

前卫电动葫芦滑触线用途：
滑触线广泛用于各种移动式用电设备的供电。

包括各种起重机、电葫芦、电动平车、物料运输机、移动式电动工具、自动生产线、装配线、检测线及各种娱乐运输设备等。

特别在各种起重机械及运输机械得到广泛的运用。

单极安全滑触线采购标准摘要：1.单极安全滑触线的定义和作用2.采购单极安全滑触线的标准3.供应商选择标准4.安装验收标准5.维护保养建议正文：单极安全滑触线是一种用于电力系统的安全输电设备，它可以将电流从电源传输到用电设备，同时确保操作人员的安全。

在选购单极安全滑触线时，需要考虑一系列标准，以确保设备的质量和性能。

首先，我们需要了解单极安全滑触线的定义和作用。

单极安全滑触线是一种电气输电设备，通常由一根导线和一个集电器组成。

导线负责承载电流，集电器则用于接收和分配电流。

单极安全滑触线主要用于电力系统、工厂车间、起重设备等场合，可以实现长距离、高电流的输电。

接下来，我们需要了解采购单极安全滑触线的标准。

在选择单极安全滑触线时，应考虑以下几个方面：1.导线材料：导线材料应具有良好的导电性能、耐腐蚀性能和机械强度。

常见的导线材料包括铜、铝等。

2.集电器：集电器应具有稳定的接触性能、良好的抗干扰能力和足够的承载能力。

集电器的选型应根据实际使用场景和负荷要求进行。

3.支架：支架是支撑导线和集电器的重要部件，应具有足够的强度和稳定性。

支架的选择应考虑安装环境、设备负荷等因素。

4.配件：单极安全滑触线还需要一些配件，如接头、端子、护套等。

这些配件应与导线和集电器相匹配，确保连接可靠。

在选择供应商时，应选择有实力、信誉好的厂家。

可以选择阿里巴巴1688 等平台，寻找有实力的单极安全滑触线品牌厂家。

在选择时，应注意查看厂家的实力、信誉、售后服务等方面的信息。

安装验收时，应注意以下标准：1.支架应作防腐处理，并连续焊接，安装牢固，安装孔位置一致。

2.导线应平整、无损伤，接头和端子连接可靠。

3.集电器接触良好，无异常声音和发热现象。

4.护套、外壳等配件应完好无损。

在日常使用过程中，需要注意单极安全滑触线的维护保养。

应定期检查设备的运行状况，发现问题及时处理。

同时，要保持设备周围环境的清洁，避免积水、灰尘等对设备造成损害。

滑触线的选择已知YZ100/32t-19m 配置如下：主钩电机：YZR355L2-10 额定功率为132KW 2台副钩电机：YZR280M-8 额定功率为55KW 1台小车电机：YZR180L-6 额定功率为15KW 2台大车电机：YZR250M2-8 额定功率为37KW 4台在起重机运行过程中，起升机构、小车运行机构和大车运行机构可同时工作，因此起重机的最大功率为 m a x P 2132215437442K W =⨯+⨯+⨯= 则起重机的计算功率为 max R P P f =⋅计算（f R —起重机工况系数，取决于起重机起重冲击情况和工作频率 此处f R 取0.8）则 m a x R P P f 4420.8353.6K W =⋅=⨯=计算总负载计算电流的计算：1000P I =计算式中 U N —额定电压 此处为380Vcos φ—功率因数，查GB3811-2008 7.8.4.5，取cos φ=0.65则1000P I 826.5A ===计算 车间使用滑线的长度为66米，电阻为8344L 1.510669.910R 8.6110S 11.5031011.503ρ----⋅⨯⨯⨯====⨯Ω⨯ 电流为：54U 380I ==4.4210A R 8.6110-=⨯⨯＞I 计算 所以选用角钢L75x8mm作为滑触线可满足要求电压降的计算：U 3L I Z ∆=⋅⋅⋅计算式中 ΔU —电压降 VL —供电长度 mZ —导体阻抗 Z =X —滑线感抗 Ω/mR a —滑线交流电阻 a j I R K K R θ=⋅⋅ K j —集肤效应系数 此处取1.0K I —邻近效应系数 此处取1.03R θ—温度θ时的直流电阻 []20R S θθρ⋅∆=⋅1+0.004 20ρ—温度20℃时的电阻率 20ρ=1.5x10-8 Ωm Δθ—实际温度与室温（20℃）之差S —滑线的截面积 mm 2 此处S=11.503 mm 2 所以 []8520410.00420R 1.510 1.4110S 11.50310θθρ---⋅∆+⨯=⋅=⨯⨯=⨯Ω⨯1+0.004 55a j I R K K R 1.0 1.03 1.4110 1.4510θ--=⋅⋅=⨯⨯⨯=⨯Ω。

安全滑触线的种类
滑触线主要分为单极铝合金安全滑触线,单极铜合金安全滑触线,多极管式安全滑触线,高温刚体滑触线这四大类滑触线。

每种滑触线都具有他们各自的特点，让我们在使用过
程中也具有更多的选择性，选择合适的滑触线能使整个系统具有更高的生产效率,所以在
选择使用滑触线的时候，我们要根据不同的厂家，不同的设备，不同的环境来进行考察与选择，不能过于盲目的选择滑触线，如果选型不当,将会对生产造成不可估量的影响。

在这里我简单的为大家介绍下，各类滑触线的使用场合和使用要求。

单极铝合金安全滑触线和单极铜合金安全滑触线主要适用电动双梁桥式起重机,特别是对于运行速度较快的行车来说更为适用,电流可以从200A到2000A,是目前使用最为广泛的一种滑触线.
多极管式安全滑触线主要适用于电流量不是很大的移动设备,例如电动单梁起重机,单梁悬挂起重机,电动葫芦等轻小型设备,由于此种滑触线使用时间一长,容易出故障,目前市场上使用此种滑触线的数量越来越少,长时间有被单极安全滑触线所代替,并且不具备在恶劣环境中使用的条件，除非进行专门的防护加门。

高温刚体滑触线主要适用于高温,高腐蚀的恶劣环境中,特别是钢铁,冶金等行业,电流最大可以达到4000A电流以上,并且具有很高的耐腐蚀，耐高温，耐磨损的特点，但其成本过高.。

龙门吊安全滑触线设计选型与安装技术研究摘要：安全滑触线设计选型与安装施工技术，施工方便，安全可靠，工艺先进，解决了安全滑触线合理选型、使用传统电缆线存在安全隐患和维护费用高的问题，保证工程质量和施工安全。

安全滑触线，配件价格便宜，维护方便、费用低，经济效益好。

安全滑触线安装在地沟内，节省空间，方便施工；同一轨道上多台龙门吊运行可以共用一组滑触线，施工文明有序。

该技术与传统施工技术相比，操作简便，节约了资源，降低了成本，提高了工程质量和施工技术水平，保证了施工安全。

经过实践应用，取得了较好的经济、社会和环保效益。

关键词：移动设备滑触线安全Summary：The design, type selection and installation and construction technology of safety sliding contact line are convenient, safe and reliable, and advanced in technology. The problems of reasonable selection of safety sliding contact line, hidden safety hazards and high maintenance cost in using traditional cable line are solved, and the quality of project and construction safety are guaranteed. Safe sliding contact wire, cheap accessories, convenient maintenance, low cost, good economic benefits. The safety sliding contact wire is installed in the trench, which saves space andfacilitates construction. A group of sliding contact wires can be shared by several gantry cranes running on the same track, and the construction is civilized and orderly.Compared with the traditional construction technology, this technology is easy to operate, saves resources, reduces costs,improves the quality of the project and the construction technology level, and ensures the construction safety. Through practical application, good economic, social and environmental benefits havebeen achieved.Key words: mobile devices, sliding wires, security.1.前言由于龙门吊在制梁场内使用频繁，目前使用的传统卷线筒式电缆线磨损较快，经常出现破损、挂断电缆线等安全隐患，且使用过程中需要每台龙门吊都要配电缆线，使用电缆线较多，多台龙门吊在同一轨道上作业时电缆线较乱，导致电缆线经常需要维修，后期维护费用较高。

滑线的预留长度按M/根预留滑触线用于给移动中的装备供电,一般由两部门构成：滑线导轨(固定部门，与电源相接，常导轨由单长4m/根毗连而成)。

集电器(滑动部门,可在滑线轨道上滑动并接触，集电器用于与移动机电相连)安全滑触线在防备保护等级、绝缘方面有很大革新。

滑触线型号的选择?型号标称剖面mm2额定电流(A)重量KG/6米JGH-85 85 300 24.3 JGH-110 110 400 25.9 JGH-170 170 500 29.4 JGH-240 240 700 46.1 JGH-320 320 900 50.4 JGH-170II 2*170 1000 53.9 JGH-240II 2*240 1300 62.2 JGH-320II 2*320 1500 68.8 JGH-"I"500 500 1200 19.8 JGH-"I"750 750 1600 27.6 JGH-"I"900 900 1800 36.6 JGH-"I"1000 1100 2200 41.4 JGH-"I"1300 1300 2500 48.0 JGH-"I"1600 1600 3000 60.0。

解滑触线的安装单元?算滑触线主材时按100M/单相，主材不要乘以2或三、4等只要按现实长度丈量便可，若是三相或多相，另额定乘系数三相组合一时，按单相乘20便可三、现实行工时，滑触线是按根，分单相以及三相。

什么叫安全滑触线?为移动装备(主如果桥式起重机，吊车)供给供电的一种"特殊电线"，布局也不庞大。

滑触线有哪一些?安全滑触线：JDC份子化合物塑料掩护式安全滑触线，其导电主断滑触线价格面呈"H"型的铝型材，略称"H"型节电滑触毛装配节电是相对于角铁为主体的滑触线，电能在送电历程中的损耗大量也被减低低阻抗刚体滑触线：刚体滑触线是由燕尾槽铜棒以及高刚度工字钢构成，用高强度专用绝缘子支柱，在室内、外空间构成各类情势的滑触路线向移动装备或各类桥式吊车馈电刚体滑触线：运行靠患上住，不会因断线而发生电源间断妨碍重量轻，按定尺长度规范规格供货，现场安装容易，接线简略可施用在高温，多尘场合，导电体不会屈曲机械强度大，不会屈曲变型,可以耐受大的短路打击电流低阻抗滑线：载流量大，最大电流可达6000A，接纳高压绝缘子、电压等级可以提高到3KV接纳铜导体，可以减低路线上的电能损耗新增匡助电缆后，可以构成低阻抗滑触线，路线阻抗成倍减低安插体式格局可以多样化，可在上部、侧滑线变阻器面或下部滑触。

安全滑触线型号
安全滑触线是在特殊配制的半封闭工程塑料导管或铝合金
导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，适用于各种电动葫芦、电动桥式起重机、龙门式起重机、装
卸桥、堆垛机等仓储设备。

安全滑触线具有占用空间小、组合灵活、弯道半径小、安装
方便快捷。

应用领域：港口运输、造纸、自来水、汽车制造、家电、物流等行业。

安全滑触线型号如下表：
另外，安全滑触线有单极组合式滑触线、多极管式滑触线、
刚体滑触线、无接缝滑触线、电缆滑线、滑线导轨、滑触线集电器、滑线集电器等。

电缆滑线：电缆滑线由轨道、携缆小车、电缆以及悬吊、固定等组件组合而成。

该产品以其简便的结构、完备的性能被广泛地应用于铁路货场、港口码头以及烟草机械等行业的起重运输机械的移动供电和信号传输系统中。

单极组合式滑触线：单极组合式滑触线由H 型铝合金本体导轨加压V 型不锈钢滑接带、PVC 绝缘外壳、外置式集电器以及悬吊、固定等组件组合而成。

该产品以其设计新颖、结构合理、维护方便、使用安全等特点被广泛应用于电流较大、使用频率较高、运行速度快和环境较差的场合。

多极管式滑触线：多极管式滑触线由高强度工程塑料绝缘导管或铝合金保护壳、多级导电铜排、集电器以及悬吊、固定等组件组合而成。

该产品以其设计紧凑、性能稳定、使用安全的特点被广泛地应用于电流较小、使用频率较高的物流自动化流水生产线以及检测线。

管式滑线集电器：滑触线集电器是安全滑触线系统中最主要的部件之一。

滑线集电器通过集电刷片与导轨的滑动接触，将电能直接传输到用的电器，从而实现系统的移动供电。

“H”型安全滑触线产品原理的特点：XJDC塑料保护式安全滑触线，其导电主体断面呈“H”型的铝型材，简称“H”型节能滑线装置。

节能是相对于角铁为主体的滑触线，电能在输电过程中的损耗大量地被降低。

铝材的电阻率远低于钢材，且比重又小。

将铝材轧制成“H”型，是在保证一定导电面积的基础上以提高其整体刚性强度。

由于铝材表面硬度低且不耐磨，为此把“H”型滑线中梁制成上拱“A”型，通过特殊工艺嵌装不锈钢型材作为导电磨擦体，其嵌装工艺保证了不锈钢与铝别材的紧密结合，从输入铝型材的电流通过不锈钢使与之保持接触的导电器中的电刷在磨擦接触中将电流传输出去，保证了起重机械在运行过程中电流的连续性。

导电滑触线沿纵长方向用PVC塑料作整体保护除下部开口处与导电器接触处外。

因此安装后滑线没有导电外露部分。

给安装和维修带来极大方便。

滑线整体塑壳保护后使之具备预防积灰、雨、露、冰雪侵袭之功能，导轨与导轨之间的连接采用专用连接器，能使导轨和塑料外壳同时伸入其间，故连接端同样安全可靠，其断面如图：“H”型安全滑触线产品型号、规格：导轨规格、载流量如下表：“H”型安全滑触线产品结构、外型尺寸：H”型安全滑触线主要技术参数：H”型安全滑触线装置示意图及主要另部件：“H”型安全滑触线安装形式示意图：“H”型安全滑触线选用说明：在考虑安全、美观、实用的同时，应满足起重机馈电滑触线路上的电压降达到小于5％额定电压降值。

电压降AU(V)的计算对于三相交流：△=3×Lg×L×Z单相交流：△=2×Lg×L×Z直流：△=2×Lg×L×R式中：LG=负荷电流(A)L=导轨长度(m)Z=导轨阻抗(Ω／m)(查技术参数表)R=导轨阻抗(Ω／m)(查技术参数表)负荷电流LG的计算g=KIf1+If2十If3(A)K=起动系数(绕线型电机取2；直流电机取2—1．5；笼型电机按样本选取)If1=功率最大的电机额定电流(A)If2=其它两台可能同时工作的电动机额定电流(A)导轨长度L的选取在滑触线端部供电时L取实际滑线长度L=L在滑触线中间供电时取L／2：L=L/2在滑触线两端1／4处供电时取L／4 L=L/4在滑触线中间和两端同时供电时L取言L/6 L=L/6除上述滑触线选择时应考虑的电压、电流、供电点以外还需考虑起重机所处的环境温度、起重的类别(任务暂载率-JC％)和其它一些特殊情况等。

扬州市贝斯特电器有限公司如何挑选质量好的滑触线产品滑触线的质量关系着滑线的使用寿命，因此，在选用滑触线的时候，一定要注意厂家提供的滑触线质量，本文就如何区分滑触线的质量，就简单介绍。

滑触线的质量本身影响着滑触线使用寿命，同时也影响行车的正常运行，本文就单极滑触线的质量的区分，简单作介绍。

1、PVC外壳的厚度。

通常来说，滑线外壳起到保护滑触线导体，起到绝缘作用，同时起到防晒、防潮、防雨雪、防灰尘的作用。

滑触线外壳的厚度也是衡量滑触线质量的一个标准，如果滑线外壳比较薄，可能会发生人为不小心损坏滑触线，同时，安全性能也会大大降低。

2、导体截面积、导体厚度。

很明显导体截面积越大，其散热性就越好；导体厚度越厚，其导电能力越强。

购买滑触线的时候，一定要观察滑触线导体截面积，同时也要观察导体的厚度，不排除，有些厂家，将其电流小的滑线冒充成电流大的滑线。

3、导体铝合金材料质量和来源。

这一因素，也是决定滑触线价格的主要因素，铝合金导体材料比较好，价格也就高，相反亦然。

就拿我公司的滑触线来说，德玛滑触线的铝合金导体是采用山铝集团的材料，材料绝对是好材料。

4、整体外观设计。

这一项看似起不了多大作用，其实也是占有一定份额的，滑触线的整体外观设计符合大多数工程环境，而且外观设计利于保护滑触线，更从美学角度上增加了亮点。

这在滑触线市场上会为产品提高竞争力。

网站设计讲究的是做好用户体验，同样，滑线也是，要做好滑触线的整体设计，提高滑触线的质量，这样才能长久立足于整个市场。

文章就简单从这几点作了，如何区分滑触线的质量，当然，由于本人对滑线认识还不够多，如有不足，也请多多指正。

很多朋友对于滑触线的各项数据，各项指标，质量评定不是很熟悉，造成与采购的时候花高价买低端滑触线或者买到与自己不想符合的滑触线，在此重庆天宝公司给大家简单介绍下购买滑触线需要注意哪些方面。

滑触线的选择需要多方面选择，需要多大的电流、工作环境以及滑触线的材质等，这些考虑对于滑触线长期使用有很大影响。
