法兰与管体焊接接头工艺设计

水管的连接工艺水管的管道连接就是按照设计、施工图纸和有关规范的要求，将水管与水管或水管与管材和阀门等连接起来，形成一个严密的整体，以满足使用的目的。

施工中应根据管材、管径、壁厚、用途、工艺要求以及现场的具体条件等情况，在不同的连接方法中加以选用。

施工时钢管的连接有螺纹联接、法兰连接和焊接连接三种，塑料管则主要采用焊接、热熔连接、法兰连接、承插连接形式和螺纹联接。

一、钢管的连接（一）螺纹联接螺纹联接（又叫丝扣连接），它适用于所有的镀锌钢管，工作压力较小和直径较小（DN ≤32mm）的焊接钢管连接，以及管道与带螺纹的阀件、仪表、设备接管的连接、此方法常用于管径在100mm以下管道的连接。

在实际中较为常见的是圆柱形接圆锥形螺纹，即管子加工成圆锥管螺纹，管件加工成圆柱形管螺纹。

1.管螺纹套制作为管道安装和检修中最常用的管道连接方法，螺纹联接需要对待连接的管子套制螺纹，又常称为套丝。

由于所用的各种管件大多已制有内螺纹，所以在钢管装配时，主要是在管端上加工外螺纹。

管螺纹套制又有手工套制和机械套制两种。

（1）手工套制螺纹。

手动套制管螺纹就是利用管子铰板这一专用工具盒管子台虎钳配合进行操作的。

工具携带和操作都简便，尽管效率低、劳动强度大，还是在工作中应用较多，尤其适合于现场使用。

作为主要用来铰制各种金属管子或管件外螺纹的手工工具，管子铰板（俗称代丝）分为普通式和轻便式两种。

管道安装工程中常用的是普通式管子铰板，如图17所示。

手工套制螺纹操作方法和注意事项时：1）首先选择与所要套制螺纹规格相符的丝板和板牙套，再按板牙的数字序号1~4分别装入相应序号的牙槽内。

否则不能正常操作。

2）松开标盘的固定螺钉，向左推手柄，转动活动盘到所加工管径相对应的规格，并与固定标盘对准后，拧紧固定螺钉；接着松开后爪，把管子丝板套住管子，注意标盘要面向操作者；再拧紧后爪，使压紧螺钉轻压在管壁上。

3）人站在管子丝板面前，一只手按顺时针方向转动丝板手柄，另一只手扶住丝板向内推，开始套丝操作。

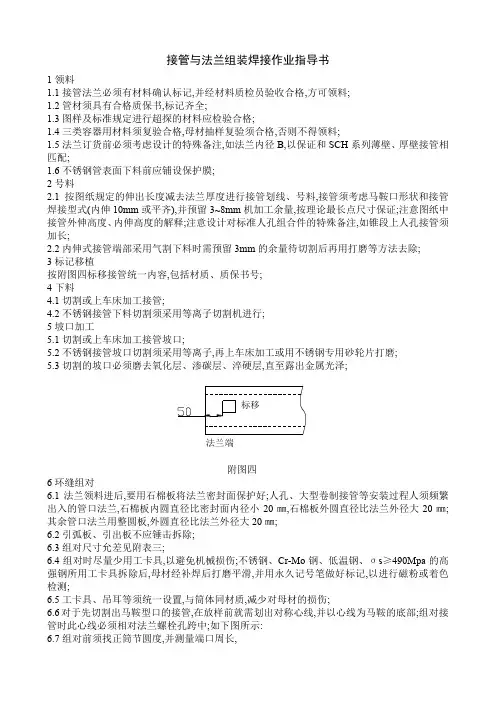

接管与法兰组装焊接作业指导书1领料1.1接管法兰必须有材料确认标记,并经材料质检员验收合格,方可领料;1.2管材须具有合格质保书,标记齐全;1.3图样及标准规定进行超探的材料应检验合格;1.4三类容器用材料须复验合格,母材抽样复验须合格,否则不得领料;1.5法兰订货前必须考虑设计的特殊备注,如法兰内径B,以保证和SCH系列薄壁、厚壁接管相匹配;1.6不锈钢管表面下料前应铺设保护膜;2号料2.1按图纸规定的伸出长度减去法兰厚度进行接管划线、号料,接管须考虑马鞍口形状和接管焊接型式(内伸10mm或平齐),并预留3~8mm机加工余量,按理论最长点尺寸保证;注意图纸中错边、间隙,并保证错边、间隙的均匀一致性;6.8严禁强力组对,定位焊缝间距和厚度要符合规定,严禁对材料表面进行烧烤;6.9焊接接头拘束度大时,推荐采用抗裂性能更好的焊条施焊;6.10定位焊缝不得有裂纹,否则应清除重焊;如存在气孔、夹渣时亦应去除;6.11熔入永久焊缝内的定位焊缝两端应便于接弧,否则应予修整;6.12有预后热要求时,严格执行工艺;环缝点焊预热采用氧—乙炔火焰加热,时间不得少于3min,保证温度,保证点焊焊缝长度≥150mm和厚度12~16mm,间距400~500mm,防止焊前开裂;6.13点焊及临时工卡具、吊耳的焊接须采用和接管相同的焊接工艺及焊材;6.14接管环缝组对前须将弯头圆度调整处理合格,圆度≤3mm,若因代用接管和法兰内壁按标准就不平齐,须将接管或法兰内壁上卧车削薄至平齐,以保证氩弧焊焊缝质量;6.15做好法兰密封面的保护工作,摆放法兰时加垫小方木块,制造过程密封面涂上黄油;6.16预制过程检查法兰螺栓孔跨中(对中)时,将石棉板拆卸;交给焊工焊接时,石棉板必须和法兰拧紧在一起;石棉板损坏后,须随时更换;6.17浮头式换热器的浮头盖与浮头法兰组对时,需按图样尺寸的高度点焊上定位钢板,然后将浮头盖吊入法兰内圈,调整好四周间隙,加以点焊;焊接具体见焊接工艺卡;8焊缝外观检查执行本公司焊缝外观优良标准;9法兰衬环加工安装9.1带衬环法兰需在环缝检测合格后进行衬环安装;9.2按图用数控等离子加水切割法兰密封面上圆环,预留2-3mm加工余量;9.3金加工圆环内、外圆至图样要求的尺寸;9.4按接管内径卷制接管内衬筒,内衬筒卷制后先在接管内进行预组对,要求衬筒与接管内壁尽量帖实,衬筒纵缝组对无错边,间隙符合焊接工艺要求;9.5圆环组对时相对于法兰内圆周平齐,内、外圆周上均布点焊后,再行施焊,焊接时采用内外圆周对称分段焊,焊接过程中如发现圆环凸起变形及时用木锤锤击平直后再行点固并焊接,要求焊后其平面度在1.5mm以内;9.6接管内壁衬筒组对前先行将接管环焊缝及衬环内圆角焊缝磨平,衬筒先行组对上下两道环形角焊缝,对称点固后按焊接工艺分段用退步法施焊,两道环形缝焊完后再行焊接衬筒纵缝,焊接过程中遇有衬筒变形发生时及时用木锤锤击以释放应力并使其平直后再行焊接;9.7焊后按焊接工艺要求进行检测,并用0.5MPa压缩空气和肥皂水对各条焊缝进行查漏;10特殊要求:10.1盘管无论是外协还是自己制作,均必须严格按照设计图纸进行;盘管煨弯一般须采用专用钢管煨弯机操作,因设计煨弯半径偏小时,碳钢盘管可采用氧-乙火焰加热煨弯,不锈钢盘管尽量避免用氧-乙火焰加热煨弯;必须采用加热煨弯时,弯后须进行酸洗钝化处理;盘管成形后,须保证弯曲半径、相邻间距、整体圆度及盘管和壳体外壁之间5~15mm间距;圆度偏差不大于接管外径的10%,但弯曲半径小于2.5倍接管外径时,圆度偏差应不大于接管外径的15%;根据接管供货标准长度,盘管尽量避免拼缝,若有拼缝根据图纸要求,按JB4730-94 100%RT或PT;设计明确要求不允许拼缝时,必须按图保证;盘管安装到壳体上时,必须严格控制其和壳体外壁之间的理论距离,保证盘管两端管口的方位和标高,必要时采取工卡具将盘管串动调整到位,以保证盘管的热传递效果;10.2盘管煨弯在筒体、锥段上进行,将与盘管相碰的接管、支座等部件临时点焊到位,以充分联单预留绕行部分的盘管余量;煨弯(弯曲半径、弯曲角度、和壳体外壁间隙)合格后从筒体、锥段上取下进行拼焊、RT、返修;取下前须用接管或角钢将盘管临时加固成整体,以防止盘管变形和松散;RT合格后再将盘管安装到筒体、锥段上;因此影响盘管穿管、安装的接管(凸缘)、支座等部件须待盘管到位后再组焊;11本工艺规范适用与所有接管与法兰的组焊及浮头式换热器浮头与浮头法兰的组焊;。

管子对接焊的正确方法管子对接焊是一种常见的焊接工艺，用于连接两根管子或管子与法兰之间的接头。

正确的管子对接焊方法不仅能够确保焊接质量和连接强度，还能提高工作效率和安全性。

下面我们将详细介绍管子对接焊的正确方法。

一、准备工作1. 目视检查管子表面是否有明显的氧化物、锈蚀或油污等杂质，如有需先进行清理。

2. 使用物理或化学方法去除管子内外壁的氧化物，以确保焊接接头清洁。

二、准确调试焊接设备1. 根据管子材质和厚度选择适当的焊接电流、电压和焊接材料。

2. 确保焊机、焊条或焊丝等设备及材料的质量和正常工作状态。

三、对接焊工艺1. 将两根管子对接在一起，确保管口端面平整、垂直度符合要求。

2. 确定好焊接位置和焊接方向，进行合理的加热坡度和预热工艺。

3. 选用合适的焊接方法，如手工电弧焊、气体保护焊或者等离子焊等。

4. 采用适当的焊接技术进行填充层和盖面的焊接，确保焊缝充实、均匀。

5. 控制好焊接速度、焊接质量和焊接温度，防止管道变形、裂纹或焊接不良。

四、焊口检验和修整1. 焊接完成后，对焊缝进行X射线检测、超声波检测和磁粉检测等，确保焊接质量合格。

2. 如发现焊接缺陷，应及时进行修复，保证焊接接头的完整性和可靠性。

五、清理和防护1. 将焊接接头清理干净，清除焊渣和焊渣，保持焊缝表面的光滑和干净。

2. 对焊接接头进行防腐处理或防护涂层，防止腐蚀和损坏。

正确的管子对接焊方法涉及到焊前准备、焊接过程和焊后处理等环节，需要注意材料、设备、工艺和操作等方面的因素，以确保焊接质量和连接强度。

只有严格按照规范操作，才能保证管子对接焊的质量和安全。

管子法兰焊接工艺流程1.准备焊工作区，清理管道和法兰表面的污垢和氧化物。

Prepare the welding area, clean the dirt and oxide on the surface of the pipe and flange.2.将管道和法兰对齐并固定在焊接位置上。

Align the pipe and flange and secure them in the welding position.3.使用角磨机或其他工具对管道和法兰进行坡口处理，以便进行焊接。

Use an angle grinder or other tools to prepare the bevel on the pipe and flange for welding.4.检查焊工具和设备是否完好无损，并进行必要的调试和设定。

Check the welding tools and equipment for any damage and make necessary adjustments and settings.5.对焊接区域进行局部加热，保证焊接时的温度符合要求。

Preheat the welding area locally to ensure the temperature meets the requirements for welding.6.进行预热焊接，使用适当的焊接材料和焊接方法。

Perform preheating welding using appropriate welding materials and methods.7.进行电弧、等离子或其他适当的焊接方法，对管道和法兰进行焊接。

Use arc, plasma, or other appropriate welding methods to weld the pipe and flange.8.焊接过程中，要保持焊接区域干燥，避免水分和杂质的进入。

英国标准BS EN1092-2:1997 ——————————————————————————————————————法兰和接头—用于管、管件、阀门及附件、PN设计第2部分：铸铁法兰CEN/TC10BS EN 1092-2：1997国 家 前 言本标准由技术委员会PSE/IS起草，由欧洲标准化委员会出版，代替了已作废的BS45043.2:1989。

参考标准出版的参考标准 相应的英国标准EN545:1994 BSEN545:1995 输水用球墨铸铁管、法兰、附件及接头的要求 和试验方法EN1333:1996 BSEN1333:1997 管线部分的公称压力PN的定义及选择ENISO6708:1995 BSENISO6708:1996 管线部分的公称压力PN的定义及选择ENISO9002:1994 BSENISO9002:1994 生产、安装及服务的质量保证体系关键词：工业管道、管法兰、铸铁、球墨铸铁、可锻铸铁、非合金铸铁、设计、尺寸、尺寸公差、规格、表面处理、标识2法兰和接头——用于管、管件、阀门及附件、PN设计第2部分：铸铁法兰本标准于1996年12月29日被CEN通过，CEN成员必须服从CEN/CENELEC内容的规定，此标准为国家标准，不能对它进行任何修改。

本标准的各种参考标准目录可从中央秘书处或任何一个CEN成员手中索取。

此标准有三种译本（英、法、德），经秘书处同意，任何一个CEN成员可将各种语言的文本译成本民族语言版本，并且与本国标准有同等的地位。

CEN的成员为以下各国的国家标准组织：奥地利、比利时、丹麦、芬兰、法国、德国、希腊、冰岛、爱尔兰、意大利、卢森堡、荷兰、挪威、葡萄牙、西班牙、瑞典、瑞士及英国。

前 言本欧洲标准由技术委员会CEN/TC74（有关法兰及其接头）起草，其秘书处归属DIN、EN1092，包括以下六个部分：第1部分：钢法兰第2部分：铸铁法兰第3部分：铜合金法兰第4部分：铝合金法兰第5部分：其它材质法兰第6部分：非金属法兰本标准与ISO7005-2:1988和ISO2531:1991具有相同的法兰PN设计，其中的法兰类型与连接尺寸兼顾了ISO7005-2:1988和ISO2531:1991中相应的规定。

平焊法兰与钢管连接的焊接接头平焊法兰是一种常用的焊接接头，用于连接钢管。

在焊接接头的过程中需要注意一些关键的步骤和技巧，以保证焊接接头的质量和强度。

下面将详细介绍平焊法兰与钢管连接的焊接接头。

首先，进行平焊法兰与钢管连接的焊接接头之前，需要先准备好所需的设备和材料。

这些包括焊接机、焊条、焊盘、钳子等。

焊接接头的准备也很重要，需要将钢管的两段进行切口，并进行面轮处理，使其平整光滑。

然后将切口部分与焊盘的内圈对准并固定住，以便进行下一步的焊接工作。

在焊接接头的过程中，需要注意热处理的问题。

焊接时，焊接机的温度要适中，不要过高或过低。

过高的温度会导致焊接接头过热，使其产生烧焦的现象；而过低的温度则会导致焊接接头无法完全熔化，从而无法达到良好的连接效果。

另外，在焊接接头的过程中，应注意控制焊接速度，不能过快或过慢。

在焊接接头过程中，还需要注意焊接材料的选择。

焊接材料一般选择焊条，焊条的选择要根据钢管的材质和焊接环境来确定。

焊接材料的选择应符合相关的标准和规范，以保证焊接接头的质量。

对于焊接接头的焊接位置，一般选择在平焊法兰与钢管的切口附近。

在焊接前，应将焊接位置进行清洁处理，以保证焊接接头与钢管的连接质量。

焊接接头的焊接方法有很多种，其中常用的有手工电弧焊接和气体保护焊接。

在手工电弧焊接中，需要将焊条与焊条夹持头连接并固定住，然后将焊条的头部点在焊接位置上，使其产生电弧。

在焊接过程中，焊条要保持一定的倾斜度，以使熔渣在焊接过程中往下流动，保证焊接接头的质量。

而在气体保护焊接中，需要使用惰性气体将焊接位置保护起来，以防止焊接接头氧化。

除了上述焊接接头的工艺之外，焊接接头的质量还取决于焊接工人的技术水平和经验。

焊接工人应具备良好的焊接技巧和丰富的焊接经验，以保证焊接接头的质量和强度。

总结起来，平焊法兰与钢管连接的焊接接头是一项重要的焊接工艺，需要注意焊接温度、热处理、焊接材料的选择以及焊接位置的清洁处理等关键步骤。

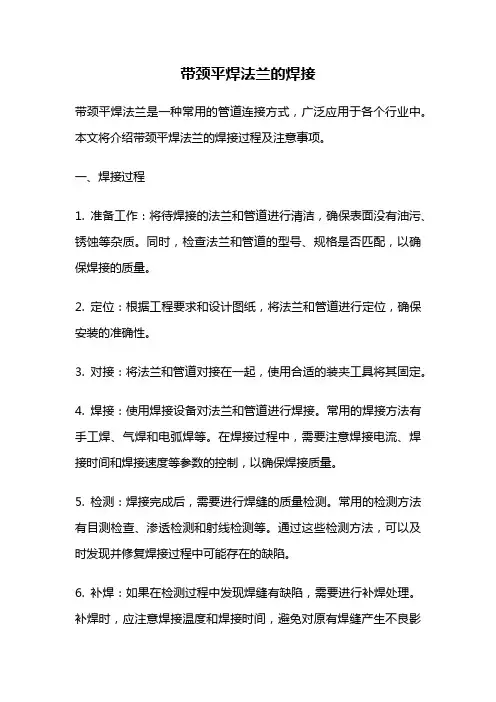

带颈平焊法兰的焊接带颈平焊法兰是一种常用的管道连接方式，广泛应用于各个行业中。

本文将介绍带颈平焊法兰的焊接过程及注意事项。

一、焊接过程1. 准备工作：将待焊接的法兰和管道进行清洁，确保表面没有油污、锈蚀等杂质。

同时，检查法兰和管道的型号、规格是否匹配，以确保焊接的质量。

2. 定位：根据工程要求和设计图纸，将法兰和管道进行定位，确保安装的准确性。

3. 对接：将法兰和管道对接在一起，使用合适的装夹工具将其固定。

4. 焊接：使用焊接设备对法兰和管道进行焊接。

常用的焊接方法有手工焊、气焊和电弧焊等。

在焊接过程中，需要注意焊接电流、焊接时间和焊接速度等参数的控制，以确保焊接质量。

5. 检测：焊接完成后，需要进行焊缝的质量检测。

常用的检测方法有目测检查、渗透检测和射线检测等。

通过这些检测方法，可以及时发现并修复焊接过程中可能存在的缺陷。

6. 补焊：如果在检测过程中发现焊缝有缺陷，需要进行补焊处理。

补焊时，应注意焊接温度和焊接时间，避免对原有焊缝产生不良影响。

7. 后续处理：焊接完成后，对焊接部位进行表面处理，如除掉焊渣、打磨等，以提高焊接的美观度和耐腐蚀性。

二、注意事项1. 安全措施：在焊接过程中，应佩戴好防护用具，如焊接手套、面罩和防火服等，确保人身安全。

2. 焊接材料：选择合适的焊接材料，如焊条或焊丝。

根据工程要求和焊接材料的特性，选择适当的焊接方法和工艺参数。

3. 焊接环境：在焊接过程中，应确保焊接环境的通风良好，以避免有害气体的积聚。

4. 焊接顺序：在进行多道焊接时，应合理安排焊接顺序，避免焊接过程中的热应力过大，以减少焊接变形和裂纹的产生。

5. 焊接质量控制：在焊接过程中，应及时调整焊接设备和参数，以确保焊接质量的稳定性和一致性。

6. 焊接操作技巧：熟练掌握焊接技巧，如焊接速度、焊接角度和焊接压力等，以确保焊接接头的牢固性和密封性。

7. 焊接后处理：焊接完成后，应对焊接部位进行后处理，如除渣、打磨和防腐等，以提高焊接的质量和使用寿命。

方形法兰连接设计
方形法兰连接设计是一种用于管道工程中的连接方式，通过法兰盘和螺栓等组件实现两个管道的连接。

这种连接方式具有以下特点：
- 稳定性：法兰连接设计使得橡胶接头在施工过程中能够保持正常状态，避免因人为因素而发生弯曲。

- 兼容性：法兰盘可以采用截止阀法兰盘或符合GB/T9115.1（RF）标准的法兰盘，以确保连接的稳定性。

- 耐腐蚀性：可以承受普通水、油、强碱、强酸等物质的浸蚀，以及高温环境的考验。

- 可调节性：当管道偏移量超过接头时，通过增加接头数量，可以调节管道的误差，使连接处在有限的资源拉伸应变偏位和偏差内。

在进行方形法兰连接设计时，需要考虑到连接的稳定性、密封性和耐用性。

同时，还应根据实际应用场景选择合适的材料和尺寸，以确保连接的可靠性和安全性。

压力管道与法兰焊接工艺规程1.总则；为加强的焊接质量，防止法兰变型，管道漏油。

给公司造成经济损失，管道的焊接必须采用手工电弧焊。

2.焊前准备2.1坡口加工后应进行外观检查，其表面不得与裂纹、夹层等缺陷。

2.2焊接接头组对前，应用手工或机械方法清理内外表面，在坡口两侧20mm范围不得有油漆、毛刺、锈斑、氧化皮及其他对焊接过程有害的杂物。

3.焊接管道对接头焊接形式见图1管道与对焊法兰如图a，钢管与法兰颈部对焊管道与平焊法兰如图3.0.2，钢管外径插入法兰内径焊接3.1定位焊应与正式焊接工艺相同，其焊缝长度宜为10~15mm，高宜为2~4mm，且不超过壁厚的2/3.3.2不得在焊件表面引弧或试验电流，焊件表面不得有电弧擦伤等缺陷。

3.3定位焊的焊缝不得有裂纹及其它缺陷，若发现缺陷应及时清除，定位焊焊道的两端应修磨成缓坡形。

3.4在保证焊透及熔合良好的条件下，应选用小的焊接参数，采用短弧、多层多焊道，层间温度控制在60℃以下。

3.5有耐腐蚀性要求的双面焊焊缝，与介质接触的一侧应最后焊接。

3.6采用手工电弧焊打底但施焊者必须具备相应焊工合格项目，其焊接工艺参数见下表：3.7在焊接中应确保起弧与收弧的质量，收弧时应将弧坑填满，多层焊的层间接头应相互错开。

3.8为防止焊接法兰盘的变型，法兰盘和管道打底焊接时应分为三段焊接应小电流焊接。

第二遍时电流可适应调大，电流参数见上表。

3.9焊接完毕后，应及时将焊缝表面的熔渣及附近的飞溅物清理干净，并检查焊口质量。

4.要求质检检收4.1焊口要求外观平整。

4.2法兰盘焊完后不得变型超过0.15-0.30mm。

不合格作废，根据法兰和管道粗细进行处理【主任和操作员】焊接电流的选择主要根据焊条直径选择电流，焊接电流选择注：立、仰、横焊电流应比平焊小10%左右。

焊角焊缝时，电流要稍大些。

打底焊时，特别是焊接单面焊双面成形焊道时，使用的焊接电流要小；填充焊时，通常用较大的焊接电流；盖面焊时，为防止咬边和获得较美观的焊缝，使用的电流稍小些。

不锈钢法兰焊接工艺要求
1. 焊接准备：
- 清洁：确保法兰和管道连接处的表面清洁，无油污、氧化物和杂质。

- 坡口准备：根据焊接规范，制备合适的坡口，以确保良好的焊缝融合。

- 材料选择：选择与母材相匹配的焊条或焊丝，以确保焊接接头的性能。

2. 焊接参数：
- 电流：选择适当的焊接电流，以避免过热或未熔合。

- 电压：控制焊接电压，以保持稳定的电弧和合适的熔深。

- 焊接速度：控制焊接速度，以确保焊缝的质量和外观。

3. 焊接技术：
- 预热：根据材料和厚度，可能需要进行预热处理，以降低焊接应力和避免裂纹。

- 焊接位置：保持合适的焊接位置和角度，以确保焊缝的完全熔合和良好的焊缝成形。

- 焊接顺序：按照规定的焊接顺序进行焊接，以减少变形和应力集中。

4. 焊缝检验：
- 外观检查：检查焊缝的外观，包括焊缝的均匀性、焊缝高度、无裂纹、气孔等缺陷。

- 无损检测：可能需要进行无损检测，如射线检测、超声波检测等，以确保焊缝的内部质量。

5. 后处理：
- 清理：清理焊接区域的焊渣、飞溅物等。

- 防腐处理：根据需要，进行防腐处理，如喷漆、镀锌等。

需要注意的是，不锈钢法兰焊接的具体要求可能因应用领域、标准规范和工程要求而有所不同。

在进行不锈钢法兰焊接时，应遵循相关的规范和标准，并根据实际情况进行适当的工艺调整和质量控制。

工业金属管道施工规范管道连接与接头设计工业金属管道在工程建设中扮演着重要的角色，不仅用于输送各种液体和气体，还承担着承压和承载的功能。

在金属管道的施工过程中，管道连接与接头设计是至关重要的环节，直接关系到管道系统的安全稳定和效率高效。

本文将围绕工业金属管道施工规范中的管道连接与接头设计进行深入探讨。

一、管道连接类型1.对焊连接：对焊连接是最常见的管道连接方式，通过对焊工艺将两段管道或管件连接在一起，具有良好的密封性和强度，适用于高温高压环境。

2.螺纹连接：螺纹连接适用于小口径管道连接，通过螺纹轴向拧紧实现连接，便于拆装和维护，但密封性不如对焊连接好。

3.法兰连接：法兰连接适用于需要频繁拆装的场合，通过法兰将两段管道连接在一起，有多种型式可供选择，但安装复杂、成本较高。

二、管道连接设计原则1.材料选择：管道连接件的材料应与管道本体材料相同或相似，以确保连接的强度和稳定性，减少热胀冷缩产生的应力。

2.连接方式：根据工程要求和环境条件选择合适的连接方式，确保连接的可靠性和安全性，避免漏水、漏气等问题发生。

3.安全措施：在管道连接设计中应考虑承压、腐蚀、振动等因素对连接的影响，采取相应的安全措施确保管道系统的安全运行。

三、管道接头设计标准1.接头形式：管道接头设计应符合相关标准规范，选择适当的接头形式，如弯头、三通、四通等，使管道系统布局合理、流畅。

2.尺寸要求：管道接头的尺寸要求应准确，与管道本体尺寸匹配，保证接头与管道之间的过渡平稳，避免流体阻力过大。

3.焊接要求：对于焊接接头，应严格按照焊接工艺要求进行焊接，保证焊接质量，避免焊缝裂纹、气孔等缺陷的产生。

综上所述，工业金属管道施工规范中的管道连接与接头设计对管道系统的安全运行和效率提升至关重要。

在实际应用中，工程师和技术人员应严格按照相关标准规范进行设计和施工，确保管道连接与接头的质量和可靠性，为工程建设提供坚实的保障。

短管和法兰及管和管件自动焊接施工工法短管和法兰及管和管件自动焊接施工工法一、前言短管和法兰及管和管件自动焊接施工工法是一种常用于工程施工中的焊接工法。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。

二、工法特点短管和法兰及管和管件自动焊接施工工法具有以下特点：1. 高效快捷：该工法利用自动化设备进行焊接，节省了人力成本和施工时间，提高了施工效率。

2. 焊缝质量稳定：自动焊接设备在操作过程中能够保持一定的焊接稳定性，提高了焊缝的质量和可靠性。

3. 施工环境要求低：该工法适应性强，对施工环境的要求相对较低，可以适应各种复杂的施工场地条件。

三、适应范围短管和法兰及管和管件自动焊接施工工法适用于以下工程领域：1. 石油化工：炼油厂、化工厂等石油化工设施的管道焊接。

2. 电力工程：发电厂、输电线路等电力设施的管道焊接。

3. 城市建设：供水管道、排水管道等城市基础设施的管道焊接。

四、工艺原理短管和法兰及管和管件自动焊接施工工法的工艺原理是基于以下几个方面：1. 自动化设备：利用专门的自动化设备进行焊接，确保焊缝的质量和稳定性。

2. 焊接工艺参数控制：通过对焊接工艺参数的控制，如电流、电压等，实现焊接过程的稳定性和一致性。

3. 管道和管件的准确匹配：在施工前，需要对管道和管件进行准确的匹配，确保其连接的精度和质量。

五、施工工艺短管和法兰及管和管件自动焊接施工工法的施工包括以下几个阶段：1. 预处理：对管道和管件进行清洗、喷砂等预处理工作，以保证焊接接头的质量。

2. 安装：将管道和管件按照设计要求进行安装，并进行合适的定位和固定。

3. 调试：对自动化设备进行调试和校准，确保其能够正常工作。

4. 焊接：通过自动化设备进行焊接，实现接头的连接。

5. 检测与修复：对焊接接头进行检测，如超声波检测、射线检测等，如有不合格的接头，需要进行修复或重新焊接。

法兰接口及其管子的连接方式
法兰接口及其管子的连接方式有以下几种：
1.平焊：只用焊接外层，不需焊接内层，一般常用于中、低压管道中，管道的公称压力要低于0.25MPa。

2.对焊：法兰的内外层都要焊接，一般多用于中、高压管道中，管道的公称压力在0.25～2.5MPa之间。

3.承插焊：一般多用于公称压力小于等于10.0MPa，公称直径小于等于40mm的管道中。

4.松套：一般多用于压力不高但其中介质比较有腐蚀性的管道中，所以这类法兰耐腐蚀性强，材质多以不
锈钢为主。

5.螺纹连接：是一种简单的连接方式，适用于小口径的管道连接。

6.翻边连接：是一种常见的连接方式，适用于较小的管道系统。

1。

接管法兰组焊工艺规程工艺编号：艺061领料1.1接管法兰必须有材料确认标记，并经材料质检员验收合格，方可领料。

1.2管材须具有合格质保书，标记齐全。

1.3图样及标准规定进行超探的材料应检验合格。

1.4三类容器用材料须复验合格，母材抽样复验须合格，否则不得领料。

1.5法兰订货前必须考虑设计的特殊备注，如法兰内径B，以保证和SCH系列薄壁、厚壁接管相匹配。

1.6不锈钢管表面下料前应铺设保护膜。

2号料2.1按图纸规定的伸出长度减去法兰厚度进行接管划线、号料，接管须考虑马鞍口形状和接管焊接型式（内伸10mm或平齐），并预留3~8mm机加工余量，按理论最长点尺寸保证。

注意图纸中接管外伸高度、内伸高度的解释。

注意设计对标准人孔组合件的特殊备注，如锥段上人孔接管须加长。

2.2内伸式接管端部采用气割下料时需预留3mm的余量待切割后再用打磨等方法去除。

3标记移植3.1按附图四标移接管统一内容，包括材质、质保书号。

4下料4.1切割或上车床加工接管。

4.2不锈钢接管下料切割须采用等离子切割机进行。

6.4组对时尽量少用工卡具，以避免机械损伤。

不锈钢、Cr-Mo钢、低温钢、σs ≥490Mpa 的高强钢所用工卡具拆除后，母材经补焊后打磨平滑，并用永久记号笔做好标记，以进行磁粉或着色检测。

6.5 工卡具、吊耳等须统一设置，与筒体同材质，减少对母材的损伤。

6.6 对于先切割出马鞍型口的接管，在放样前就需划出对称心线，并以心线为马鞍的底部；组对接管时此心线必须相对法兰螺栓孔跨中。

如下图所示：6.7 组对前须找正筒节圆度，并测量端口周长，根据周长进行修复、调整。

组对时须严格控制错边、间隙，并保证错边、间隙的均匀一致性。

6.8 严禁强力组对，定位焊缝间距和厚度要符合规定，严禁对材料表面进行烧烤。

6.9 焊接接头拘束度大时，推荐采用抗裂性能更好的焊条施焊。

6.10 定位焊缝不得有裂纹，否则应清除重焊。

如存在气孔、夹渣时亦应去除。

6.11 熔入永久焊缝内的定位焊缝两端应便于接弧，否则应予修整。
