继电器控制电路锁电路图解

继电器工作原理详解（附3种驱动电路图）继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

继电器的继电特性继电器的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值 xx，继电器的输出信号立刻从 y=0 跳跃y=ym，即常开触点从断到通。

一旦触点闭合，输入量 x 继续增大，输出信号 y 将不再起变化。

当输入量 x 从某一大于 xx 值下降到xf，继电器开始释放，常开触点断开。

我们把继电器的这种特性叫做继电特性，也叫继电器的输入-输出特性。

继电器（relay）的工作原理和特性电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

电路原理继电器是一种当输入量变化到某一定值时，其触头（或电路）即接通或分断交直流小容量控制回路。

由永久磁铁保持释放状态，加上工作电压后，电磁感应使衔铁与永久磁铁产生吸引和排斥力矩，产生向下的运动，最后达到吸合状态。

晶体管驱动驱动电路当晶体管用来驱动继电器时，推荐用NPN三极管。

具体电路如下：•当输入高电平时，晶体管T1饱和导通，继电器线圈通电，触点吸合•当输入低电平时，晶体管T1截止，继电器线圈断电，触点断开电路中各元器件的作用：•晶体管T1为控制开关•电阻R1主要起限流作用，降低晶体管T1功耗•电阻R2使晶体管T1可靠截止•二极管D1反向续流，为三极管由导通转向关断时为继电器线圈中的提供泄放通路，并将其电压箝位在+12V上集成电路驱动电路目前已使用多个驱动晶体管集成的集成电路，使用这种集成电路能简化驱动多个继电器的印制板的设计过程。

3.2 门锁控制器及中控门锁的工作原理门锁控制器的形式比较多，常见的有继电器式，集成电路（IC）－继电器式，电脑（ECU）控制式等。

3.2.1 继电器控制的中控门锁控制系统图2－82所示为使用门锁继电器的中控门锁控制电路。

课件图2－82 门锁继电器控制的中控门锁电路当用钥匙转动锁芯，门锁开关5中的“开启”触点闭合时，这样电流便经过蓄电池的正极、熔断丝、开锁继电器线圈后经门锁开关搭铁，开锁继电器开关闭合，电流经过门锁电动机或门锁电磁线圈搭铁，四个车门同时打开。

当用钥匙转动锁芯，门锁开关5中的“锁止”触点闭合时，锁止继电器通电使其开关闭合，四个车门同时锁住。

开关3受车速的控制，可以实现自动闭锁。

3.2.2 集成电路（IC）－继电器控制的中控门锁系统图2－83所示为集成电路（IC）－继电器控制的中控门锁系统电路。

门锁控制器由一块集成电路（IC）和两个继电器组成，IC电路可以根据各种开关发出的信号来控制两个继电器的工作情况。

此电路中的D和P代表驾驶员侧和副驾驶员侧。

3.2.2.1 用门锁控制开关锁门和开锁（1）锁门将门锁控制开关推向“锁门”（LOCK）一侧时，门锁继电器的端子10通过门锁控制开关接地，将Tr1导通。

当Tr1导通时，电流流至1号继电器线圈，1号继电器开关闭合，电流流至门锁电动机，所有车门均被锁住。

见图2－83。

（2）开锁将门锁控制开关推向“开锁”（UNLOCK）一侧时，门锁继电器的端子11通过门锁控制开关接地，将Tr2导通。

当 Tr2导通时，电流流至2号继电器线圈，2号继电器开关闭合，如图2－84所示，电流反向通过门锁电动机，所有的车门打开。

3.2.2.2 用钥匙操纵开关锁门和开锁（1）锁门将钥匙操纵开关转向“锁门”（LOCK）一侧时，门锁继电器的端子12通过门锁控制开关接地，将Tr1导通。

当Tr1导通时，电流流至1号继电器线圈，1号继电器开关闭合，电流流至门锁电动机，所有车门均被锁住。

（2）开锁将钥匙操纵开关推向“开锁”（UNLOCK）一侧时，门锁继电器的端子9通过门锁控制开关接地，将Tr2导通。

继电器接线图继电器是一种常用的电器元件，常用于电路的控制和保护。

通过控制小电流，可以间接控制大电流电路的开关。

在实际应用中，继电器的接线方式多种多样，不同的接线方式适用于不同的电路和应用场景。

本文将介绍几种常见的继电器接线图及其应用。

1. 单刀单掷继电器接线图单刀单掷（Single Pole Single Throw，简称SPST）继电器是最简单的一种继电器，只有一个触点和一个控制开关。

它的接线图如下：_____________| |_____| O C |_____| || Coil ||________________________|•O为继电器的触点（Normally Open，常开触点）•C为继电器的触点（Common，公共触点）•Coil为继电器的控制端，用于接入控制信号SPST继电器在电器控制中常用于开关电路的控制，比如控制灯的开关等。

当继电器的控制信号接通时，继电器的触点闭合，电路通路打开；当控制信号断开时，继电器的触点断开，电路断开。

2. 双刀双掷继电器接线图双刀双掷（Double Pole Double Throw，简称DPDT）继电器有两个触点和两个控制开关，它的接线图如下：______________| |____| O C1 |____| |______________ || | | || Coil | C2 | ||_____________|_____| ||•O为继电器的触点（Normally Open，常开触点）•C1为继电器的触点（Common，公共触点，与O1相连）•C2为继电器的触点（Common，公共触点，与O2相连）•Coil为继电器的控制端，用于接入控制信号DPDT继电器常用于需要同时控制两个电路的情况，例如反转电机的方向控制。

在继电器的初始状态下（未加控制信号），O1和C1相连，O2和C2相连；当控制信号接通时，O1和C2相连，O2和C1相连。

3. 继电器与开关的接线图继电器可以与开关配合使用，实现对电路的远程控制。

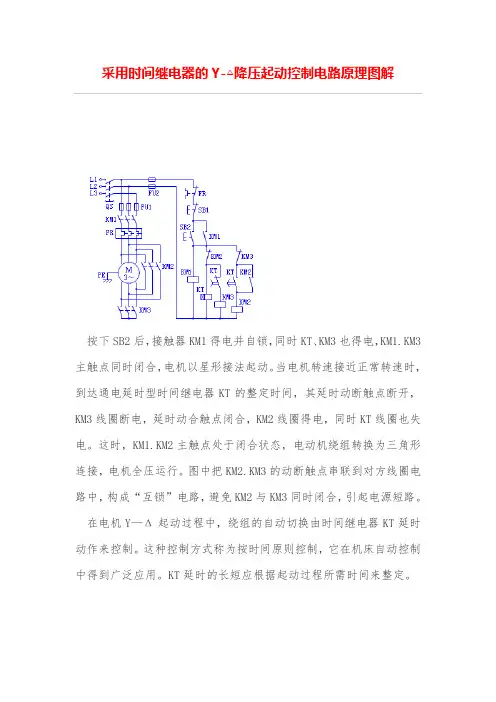

采用时间继电器的Y-△降压起动控制电路原理图解
按下SB2后，接触器KM1得电并自锁，同时KT、KM3也得电，KM1.KM3主触点同时闭合，电机以星形接法起动。

当电机转速接近正常转速时，到达通电延时型时间继电器KT的整定时间，其延时动断触点断开，KM3线圈断电，延时动合触点闭合，KM2线圈得电，同时KT线圈也失电。

这时，KM1.KM2主触点处于闭合状态，电动机绕组转换为三角形连接，电机全压运行。

图中把KM2.KM3的动断触点串联到对方线圈电路中，构成“互锁”电路，避免KM2与KM3同时闭合，引起电源短路。

在电机Y—Δ起动过程中，绕组的自动切换由时间继电器KT延时动作来控制。

这种控制方式称为按时间原则控制，它在机床自动控制中得到广泛应用。

KT延时的长短应根据起动过程所需时间来整定。

常用继电器-接触器控制电路解析1.利用速度继电器对三相异步电动机反接制动原理：SB2按下→KM1有电且自锁→电机全压启动，转速很快达到120r/min，此时速度继电器触点动作，为反接制动做好准备→当SB1按下→KM1失电，同时KM2得电并自锁保持，串接制动电阻R反接制动（将电流消耗到电阻R上）→转速迅速下降，当转速小于100r/min时，速度继电器的触点复位→切断KM2，使其失电，制动过程结束。

2.三相异步电动机Y-∆起动原理：SB1（起动按钮）按下→KM1得电并且自锁，同时时间继电器KT得电（开始计时），KM3得电→KM1,KM3得电，三相异步电动机接成Y型起动→当设定的时间到达后，延时继电器KT的延时断开触点使KM3失电，延时继电器KT的延时接通触点使KM2得电→此时KM1得电，KM2得电，KM3失电→三相异步电动机接成∆起动。

3.定子串电阻降压启动原理：SB1按下→KM2得电，并且自锁，同时时间继电器，KT得电开始计时→KM2得电，定子串接电阻R降压启动→当设定的时间到后，KT的延时接通触点使KM1得电，并且自锁→KM1得电，在主电路中相当于短接了电阻R，三相异步电动机全压运行。

4.自耦变压器降压启动（带指示灯）原理：SB2按下→KM1得电并且自锁，同时KT得电（开始计时）→KM1有电，在主电路中，自耦变压器抽头降压启动→当设定时间到后，延时继电器常开触点闭合，中间继电器K得电并自锁→使得KM1断电，KM2得电→三相异步电动机全压工作。

控制电路中的变压器使指示灯工作在安全电压下（一般，交流36V）→HL3为上电指示灯（K和KM1均不得电）；HL2为降压启动指示灯（K失电，但KM1得电）；HL3为全压工作指示灯（KM2得电）。

5.转子绕组串电阻启动（针对于绕线式异步电动机）原理：合上QS，SB2按下→KM4得电，并自锁保持（此时，电动机转子串接全部电阻降压启动）→中间继电器KA4得电，为KM1，KM2，KM3的得电做好准备，由于刚启动时电流很大，KA1-KA3吸和电流相同，因此同时得电吸和，其常闭触点都断开，使KM1-KM3处于失电状态，转子电阻全部串入，达到限流和提高转矩的目的。

继电器自锁控制电路图
本电路是根据学生实训中。

为了充分认识三极管的三种（饱和、放大、截止）工作状态及电磁继电器的使用而设计的，其电路如图1所示。

该电路
利用继电器的常闭触点实现了自锁控制，即报警电路动作后，只有切断电源
才能解除报警。

该电路也可以实现弱电对强电报警装置的控制。

其结构简单、实用。

电路工作原理：电路如图1、图2。

电路接通后，断线L连通时，
V1饱和，V2截止，继电器J不通电，报警电路不工作。

当断线L断开后，V1截止，使V2饱和，继电器通电，常开触点K1闭合（且常闭触点K2断开），报警电路工作报警。

这时如再将断线连通，由于V1不能得到基极偏流。

电路将维持V1截止、V2饱和的状态，实现报警电路自锁功能。

同时，
电路中电容C将人体静电感应电压旁路，避免了线L断开后，手触摸断线时
电路失控。

元件选择：可调电阻Rw为100k2/ ，R1和R2为27kQ ，三极管
V1和v2为9014或9013。

继电器选用9V直流继电器，可用一对或两对触点的（本电路选用一对触点的JZC-23F）。

电源为9V直流电源。

电容c为瓷片
电容0.1μF。
