继电器控制电路

继电器控制电路互锁电路图解在继电器控制电路中，常会遇到互锁的问题。

一、互锁的作用互锁的作用是为了避免接触器、继电器的主回路中的触点竞争所产生的不良后果。

通常情况下是指为了避免接触器的主触点上的相间短路。

二、互锁中的功能控制回路是操作功能，是按工艺要求设计出来的。

互锁的作用只是为了避免触点的竞争，它不能引起操作功能出错。

这一点尤为重要。

1、不可互换工作的互锁不可互换工作的互锁电原理图如下：不可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。

同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。

它的功能是：当KM1在工作时，不能通过SB3直接使KM1停止而让KM2工作，而必须先按下停止钮SB1后，才能通过SB3的操作让KM2工作。

同理，当KM2在工作时，不能通过SB2直接使KM2停止而让KM1工作，而必须先按下停止钮SB1后，才能通过SB2的操作让KM1工作。

这是不可互换工作的互锁方式的工作特点：如当KM1在执行某一工作且必须完成的状况下，才能停止下来，而后KM2才能工作。

同理，如当KM2在执行某一工作且必须完成的状况下，才能停止下来，而后KM1才能工作。

2、可互换工作的互锁可互换工作的互锁电原理图如下：可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。

同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。

它的功能是：当KM1在工作时，可通过SB3直接使KM1停止而让KM2工作，不必先按下停止钮SB1。

同理，当KM2在工作时，可通过SB2直接使KM2停止而让KM1工作，不必先按下停止钮SB1。

这是可互换工作的互锁方式的工作特点：如当KM1在执行某一工作过程中，可直接通过SB3使KM1停止而让KM2工作。

同理，如当KM2在执行某一工作过程中，可直接通过SB2使KM2停止而让KM1工作。

这两种互锁在功能上是不同的，前者是必须完成前一工作后，才能进行后一工作的控制方式；后者是不必完成前一工作而能直接进入后一工作的控制方式。

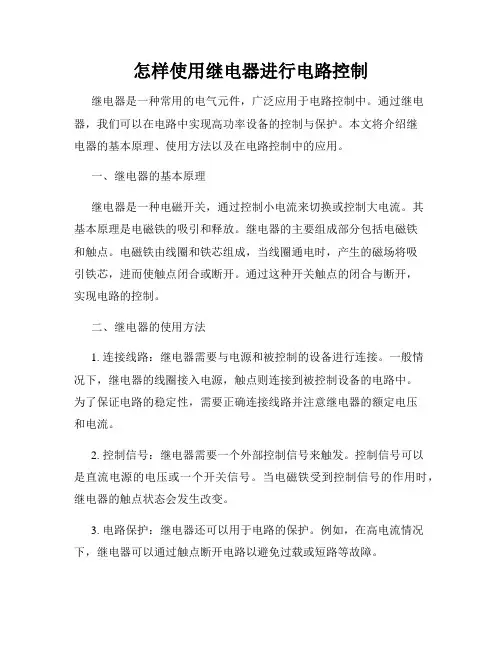

怎样使用继电器进行电路控制继电器是一种常用的电气元件，广泛应用于电路控制中。

通过继电器，我们可以在电路中实现高功率设备的控制与保护。

本文将介绍继电器的基本原理、使用方法以及在电路控制中的应用。

一、继电器的基本原理继电器是一种电磁开关，通过控制小电流来切换或控制大电流。

其基本原理是电磁铁的吸引和释放。

继电器的主要组成部分包括电磁铁和触点。

电磁铁由线圈和铁芯组成，当线圈通电时，产生的磁场将吸引铁芯，进而使触点闭合或断开。

通过这种开关触点的闭合与断开，实现电路的控制。

二、继电器的使用方法1. 连接线路：继电器需要与电源和被控制的设备进行连接。

一般情况下，继电器的线圈接入电源，触点则连接到被控制设备的电路中。

为了保证电路的稳定性，需要正确连接线路并注意继电器的额定电压和电流。

2. 控制信号：继电器需要一个外部控制信号来触发。

控制信号可以是直流电源的电压或一个开关信号。

当电磁铁受到控制信号的作用时，继电器的触点状态会发生改变。

3. 电路保护：继电器还可以用于电路的保护。

例如，在高电流情况下，继电器可以通过触点断开电路以避免过载或短路等故障。

三、继电器在电路控制中的应用1. 自动控制系统：继电器广泛应用于自动控制系统中，例如工业自动化和家居自动化。

通过继电器的开关控制，可以实现灯光、电机、风扇等设备的自动开关。

2. 车辆电路控制：继电器在汽车电路中起着重要的作用。

例如，车辆的大灯和雨刷等设备，通过继电器进行控制，实现远光灯、近光灯的切换以及雨刮器的调速。

3. 电力系统保护：继电器对电力系统的保护至关重要。

在电力系统中，继电器可以监测电流、电压、频率等参数，一旦发生异常，继电器将通过触点断开电路以保护电力设备的安全运行。

4. 家用电器控制：继电器也可以应用于家用电器控制中。

例如，通过继电器的开关控制，可以实现电视机、空调、冰箱等家电设备的远程操作，提高生活的便利性与舒适度。

综上所述，继电器是一种非常实用的电路控制元件，能够帮助我们实现各种设备的控制与保护。

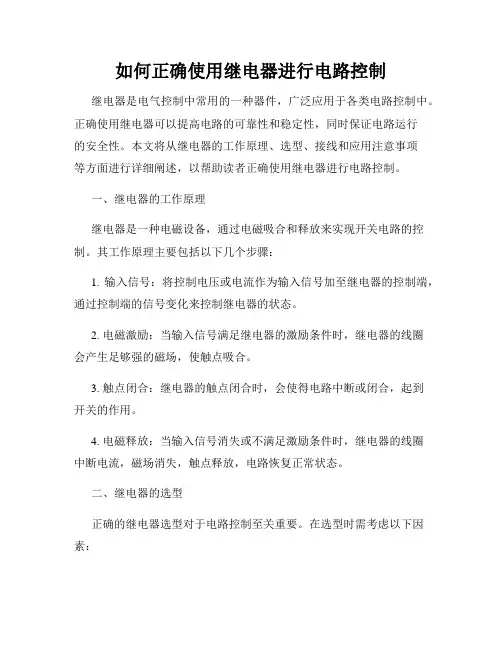

如何正确使用继电器进行电路控制继电器是电气控制中常用的一种器件，广泛应用于各类电路控制中。

正确使用继电器可以提高电路的可靠性和稳定性，同时保证电路运行的安全性。

本文将从继电器的工作原理、选型、接线和应用注意事项等方面进行详细阐述，以帮助读者正确使用继电器进行电路控制。

一、继电器的工作原理继电器是一种电磁设备，通过电磁吸合和释放来实现开关电路的控制。

其工作原理主要包括以下几个步骤：1. 输入信号：将控制电压或电流作为输入信号加至继电器的控制端，通过控制端的信号变化来控制继电器的状态。

2. 电磁激励：当输入信号满足继电器的激励条件时，继电器的线圈会产生足够强的磁场，使触点吸合。

3. 触点闭合：继电器的触点闭合时，会使得电路中断或闭合，起到开关的作用。

4. 电磁释放：当输入信号消失或不满足激励条件时，继电器的线圈中断电流，磁场消失，触点释放，电路恢复正常状态。

二、继电器的选型正确的继电器选型对于电路控制至关重要。

在选型时需考虑以下因素：1. 控制电压或电流：根据实际应用需求确定控制信号的电压或电流大小，并选择相应的继电器。

2. 联络电流：根据被控电路的负载要求，选择继电器的额定联络电流。

3. 联络类型：继电器根据其联络类型分为常开型和常闭型，根据控制要求选择合适的型号。

4. 继电器类型：根据应用要求选择不同种类的继电器，如电磁继电器、固态继电器、封装型继电器等。

三、继电器的接线方法继电器的接线方法需要根据具体的应用场景和电路要求来确定。

以下是常用的几种接线方法：1. 单继电器控制单负载：将继电器的触点与被控电路连接，使继电器能够实现对电路的开闭控制。

2. 多继电器联锁：当需要控制多个电路时，可以通过继电器间的联锁进行实现，实现电路的依次开闭。

3. 并联控制或并行控制：当需要在一个电路中同时控制多个负载时，可以通过并联或并行的方式连接继电器，实现对多个负载的同时开闭。

4. 继电器与接触器结合：在大型电气控制系统中，通常会使用继电器与接触器结合的方式，实现对电路的复杂控制。

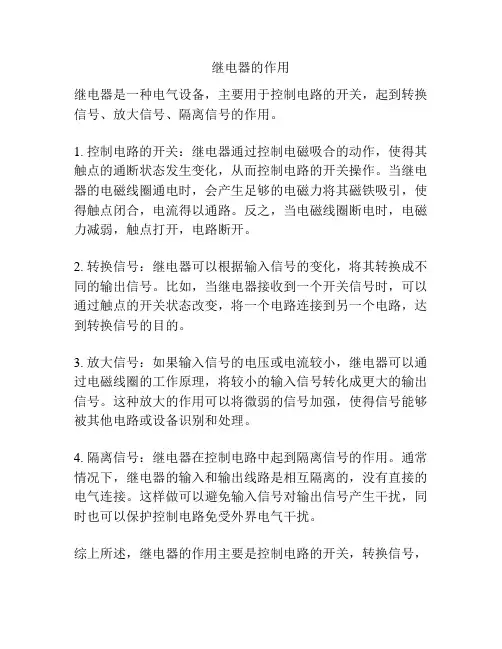

继电器的作用
继电器是一种电气设备，主要用于控制电路的开关，起到转换信号、放大信号、隔离信号的作用。

1. 控制电路的开关：继电器通过控制电磁吸合的动作，使得其触点的通断状态发生变化，从而控制电路的开关操作。

当继电器的电磁线圈通电时，会产生足够的电磁力将其磁铁吸引，使得触点闭合，电流得以通路。

反之，当电磁线圈断电时，电磁力减弱，触点打开，电路断开。

2. 转换信号：继电器可以根据输入信号的变化，将其转换成不同的输出信号。

比如，当继电器接收到一个开关信号时，可以通过触点的开关状态改变，将一个电路连接到另一个电路，达到转换信号的目的。

3. 放大信号：如果输入信号的电压或电流较小，继电器可以通过电磁线圈的工作原理，将较小的输入信号转化成更大的输出信号。

这种放大的作用可以将微弱的信号加强，使得信号能够被其他电路或设备识别和处理。

4. 隔离信号：继电器在控制电路中起到隔离信号的作用。

通常情况下，继电器的输入和输出线路是相互隔离的，没有直接的电气连接。

这样做可以避免输入信号对输出信号产生干扰，同时也可以保护控制电路免受外界电气干扰。

综上所述，继电器的作用主要是控制电路的开关，转换信号，
放大信号以及隔离信号，是电气控制系统中常用的重要组件之一。

继电器与接触器控制的基本电路引言继电器和接触器是常用的电气元件，用于控制电路中的电流流动。

它们在各种自动化系统、电力系统等领域中起着重要的作用。

本文将介绍继电器和接触器的基本原理以及它们在电路控制中的应用。

继电器的基本原理继电器是一种电控制装置，能够使用小电流来控制大电流的流动。

继电器通常由电磁系统、机械系统和电气系统组成。

电磁系统继电器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

电气系统电气系统由常开触点（NO）和常闭触点（NC）组成。

当继电器处于非通电状态时，常开触点闭合，常闭触点断开；当继电器通电时，常开触点断开，常闭触点闭合。

接触器的基本原理接触器与继电器类似，也是一种电控制装置。

接触器通常由电磁系统、机械系统和电气系统组成，但接触器的结构更为复杂。

电磁系统接触器的电磁系统由线圈和铁芯组成。

当线圈通电时，产生的磁场会吸引铁芯，将机械系统连接或断开。

接触器的机械系统由机械触点组成，触点通过机械装置与铁芯相连。

当线圈通电时，铁芯受到吸引力，机械触点会发生动作，打开或关闭电路。

和继电器不同的是，接触器的机械系统可以有多个机械触点，可以实现多个电路的控制。

电气系统接触器的电气系统由多个触点组成，触点通过电气连接与外部电路相连。

接触器的电气系统常用接线方式有串联和并联两种。

继电器和接触器在电路控制中的应用继电器和接触器广泛应用于各种电路控制中，下面将介绍它们在电路控制中常见的应用。

继电器的应用•自动控制：继电器可以实现自动控制功能，通过传感器检测到的信号来控制其他设备的启停。

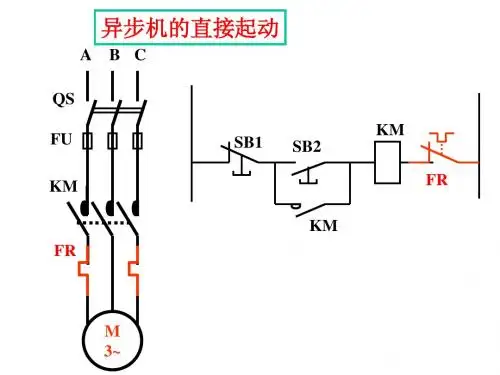

•电机控制：继电器可以用于电机的启停、正反转等控制。

•照明控制：继电器可以通过光敏传感器或定时器控制照明设备的开启和关闭。

•报警控制：继电器可以用于报警系统的控制，如火灾报警、温度报警等。

继电器控制原理继电器是一种电器开关，它常被用于控制电源的开关、电机启停、照明系统、温控系统等。

在这些应用中，继电器作为控制电路的开关、保护电路和信号扩展器使用。

在这篇文章中，我们将详细介绍继电器控制原理。

一、继电器的结构及工作原理继电器主要由磁路系统和电气系统两部分构成。

其磁路系统由固定铁心、动铁心和线圈组成。

电气系统由恢复弹簧、触点等零件组成。

继电器的工作原理是利用线圈中通电产生的磁场，使动铁心受到吸引，使触点闭合或者断开，从而实现开关控制的目的。

继电器的控制电路一般分为两种类型：直流控制和交流控制。

1.直流控制在直流控制电路中，继电器的线圈与直流电源相连，当线圈中通电时，就会在磁心周围产生一个磁场，吸引动铁心向线圈方向运动，从而使触点闭合。

当线圈熄灭时，动铁心就会恢复到初始状态，使得触点分开。

在直流控制电路中，需要使用恢复弹簧来保证动铁心和触点的运动正常，并防止振荡等故障。

直流控制电路的优点是线路结构简单，易于实现。

由于直流电源具有稳定的电压和电流，因此继电器的控制精度和可靠性相对较高。

由于线圈只能工作在一定电压范围内，因此需要选择适合的直流电源，否则会影响继电器的正常工作。

在交流控制电路中，继电器的线圈与交流电源相连，因此当线圈中通电时，就会在磁心周围产生一个来回变化的磁场。

但由于线圈中电流的方向变化，动铁心会不停地来回运动，使得触点也会不停地闭合和分开。

这会导致继电器的寿命缩短，因此需要在触点上添加一个限流电阻来进行保护。

交流控制电路的优点是可以使用交流电源进行控制，因此具有广泛的应用范围。

但在交流电源的控制下，继电器会频繁振荡，容易受到电源干扰，从而使得控制精度和可靠性下降。

三、继电器的特性及用途继电器的特性是指继电器的制造商在设计和生产时所考虑的因素，包括动作时间、释放时间、额定电压和额定电流等。

这些参数可以根据应用场景的需要进行调整，从而满足不同的控制要求。

继电器的用途非常广泛，可以用于家用电器、照明系统、长距离信号传输、电机控制、电磁阀控制等多种应用场景。

继电器控制电路模块及原理继电器是一种电器装置，通常由线圈、铁芯、触点等组成。

它能够通过控制小电流来切换或控制大电流，实现电路的开关和控制功能。

继电器广泛应用于自动化控制领域，例如电力系统、自动化生产线、机器人等。

本文将介绍继电器控制电路的模块及原理。

一、继电器控制电路模块1.电源：为继电器提供工作所需的电能。

电源可以是交流电源或直流电源，具体根据实际需求选择。

2.控制电路：控制电路通常由一个开关装置组成，用于控制继电器的通断。

控制电路的设计应考虑到控制开关的位置、形式和输入电压等因素。

3.继电器：继电器包含一个线圈和一对触点。

通过控制电路使线圈工作，使得触点闭合或断开。

继电器具有很大的开关能力，能够控制或切换大电流电路。

4.被控电路：被控电路是继电器控制的对象，可以是电灯、电机、电磁阀等。

继电器闭合或断开的触点，将使得被控电路的通断状态发生相应的变化。

二、继电器控制电路原理继电器控制电路的原理是通过控制电路中的开关，使得电流流过继电器的线圈，从而激发线圈产生磁场。

该磁场能够使得线圈上的铁芯被吸引或释放，从而使得触点闭合或断开。

不同类型的继电器有不同的工作原理，下面以最常见的电磁继电器为例进行介绍。

电磁继电器的控制电路原理如下：1.当控制电路中的开关闭合时，电流可以通过线圈流过。

电流的大小决定了线圈上产生的磁场的强度。

2.磁场引起线圈上的铁芯被吸引，触点会闭合。

3.当控制电路中的开关断开时，电流无法通过线圈，磁场逐渐消失。

4.消失的磁场使得线圈上的铁芯被释放，触点会断开。

综上所述，继电器控制电路模块主要由电源、控制电路、继电器和被控电路组成。

通过控制电路的开关，使得继电器的线圈能够工作，控制触点的闭合或断开。

不同类型的继电器有不同的工作原理，电磁继电器是其中最常见的一种。

在选择和设计继电器控制电路时，需要考虑到多个因素，确保电路的可靠性和稳定性。

继电器的正确使用1、继电器额定工作电压的选择继电器额定工作电压是继电器最主要的一项技术参数。

在使用继电器时，应该首先考虑所在电路(即继电器线圈所在的电路)的工作电压，继电器的额定工作电压应等于所在电路的工作电压。

一般所在电路的工作电压是继电器额定工作电压的0.86。

注意所在电路的工件电压千万不能超过继电器额定工作电压，否则继电器线圈容易烧毁。

另外，有些集成电路，例如NE555电路是可以直接驱动继电器工作的，而有些集成电路，例如COMS 电路输出电流小，需要加一级晶体管放大电路方可驱动继电器，这就应考虑晶体管输出电流应大于继电器的额定工作电流。

2、触点负载的选择触点负载是指触点的承受能力。

继电器的触点在转换时可承受一定的电压和电流。

所以在使用继电器时，应考虑加在触点上的电压和通过触点的电流不能超过该继电器的触点负载能力。

例如，有一继电器的触点负载为28V(DC)×10A，表明该继电器触点只能工作在直流电压为28V的电路上，触点电流为10A，超过28V或10A，会影响继电器正常使用，甚至烧毁触点。

3、继电器线圈电源的选择这是指继电器线圈使用的是直流电(DC)还是交流电(AC)。

通常，初学者在进行电子制作活动中，都是采用电子线路，而电子线路往往采用直流电源供电，所以必须是采用线圈是直流电压的继电器。

继电器控制电路能带动继电器工作的CMOS集成块在人们的习惯中，总认为CMOS集成块不能直接带动继电器工作，但实验证明，部分CMOS集成块不仅能直接带动继电器工作，而且工作稳定可靠。

实验中所用继电器的型号为JRC5M－DC12V微型密封继电器（其线圈电阻为750Ω）。

现将CD4066CMOS集成块带动继电器的工作原理分析如下：CD4066是四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。

当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。

继电器控制电路能带动继电器工作的CMOS集成块在人们的习惯中，总认为CMOS集成块不能直接带动继电器工作，但实验证明，部分CMOS集成块不仅能直接带动继电器工作，而且工作稳定可靠。

实验中所用继电器的型号为JRC5M－DC12V微型密封继电器（其线圈电阻为750Ω）。

现将CD4066 CMOS集成块带动继电器的工作原理分析如下：CD4066是四双向模拟开关，集成块SCR1～SCR4为控制端，用于控制四双向模拟开关的通断。

当SCR1接高电平时，集成块①、②脚导通，＋12V→K1→集成块①、②脚→电源负极使K1吸合；反之当SCR1输入低电平时，集成块①、②脚开路，K1失电释放，SCR2～SCR4输入高电平或低电平时状态与SCR1相同。

电路中，继电器线圈两端均反相并联了一只二极管，它是用于保护集成块的，切不可省去，否则在继电器由吸合状态转为释放时，由于电感的作用线圈上将产生较高的反电动势，极容易导致集成块击穿。

并联了二极管后，在继电器由吸合变为释放的瞬间，线圈将通过二极管形成短时间的续流回路，使线圈中的电流不致突变，从而避免了线圈中反电动势的产生，确保了集成块的安全。

低电压下继电器的吸合措施常常因为电源电压低于继电器的吸合电压而使其不能正常工作，事实上，继电器一旦吸合，便可在额定电压的一半左右可靠地工作。

因此，可以在开始时给继电器一个启动电压使其吸合，然后再让其在较低的电源电压下工作，如图所示的电路便可实现此目的。

工作原理：如图所示。

V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR 无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。

同时，电源经R1给电容C1充电。

数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。
