继电器控制电路图

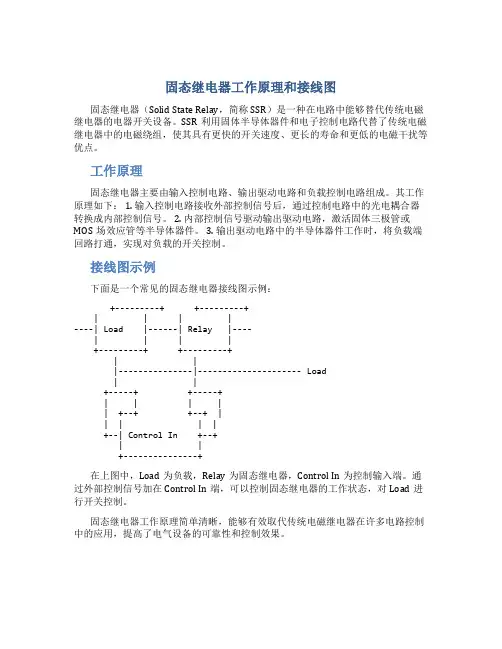

固态继电器工作原理和接线图固态继电器（Solid State Relay，简称 SSR）是一种在电路中能够替代传统电磁继电器的电器开关设备。

SSR利用固体半导体器件和电子控制电路代替了传统电磁继电器中的电磁绕组，使其具有更快的开关速度、更长的寿命和更低的电磁干扰等优点。

工作原理固态继电器主要由输入控制电路、输出驱动电路和负载控制电路组成。

其工作原理如下： 1. 输入控制电路接收外部控制信号后，通过控制电路中的光电耦合器转换成内部控制信号。

2. 内部控制信号驱动输出驱动电路，激活固体三极管或MOS场效应管等半导体器件。

3. 输出驱动电路中的半导体器件工作时，将负载端回路打通，实现对负载的开关控制。

接线图示例下面是一个常见的固态继电器接线图示例：+---------+ +---------+| | | |----| Load |------| Relay |----| | | |+---------+ +---------+| ||---------------|--------------------- Load| |+-----+ +-----+| | | || +--+ +--+ || | | |+--| Control In +--+| |+---------------+在上图中，Load为负载，Relay为固态继电器，Control In为控制输入端。

通过外部控制信号加在Control In端，可以控制固态继电器的工作状态，对Load进行开关控制。

固态继电器工作原理简单清晰，能够有效取代传统电磁继电器在许多电路控制中的应用，提高了电气设备的可靠性和控制效果。

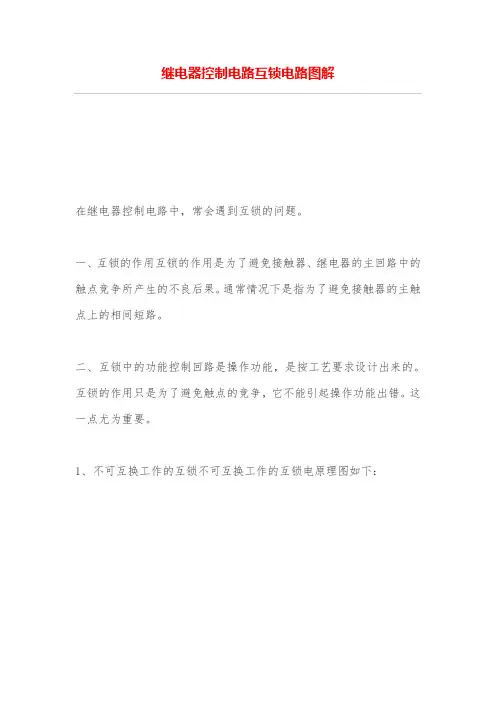

继电器控制电路互锁电路图解在继电器控制电路中，常会遇到互锁的问题。

一、互锁的作用互锁的作用是为了避免接触器、继电器的主回路中的触点竞争所产生的不良后果。

通常情况下是指为了避免接触器的主触点上的相间短路。

二、互锁中的功能控制回路是操作功能，是按工艺要求设计出来的。

互锁的作用只是为了避免触点的竞争，它不能引起操作功能出错。

这一点尤为重要。

1、不可互换工作的互锁不可互换工作的互锁电原理图如下：不可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。

同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。

它的功能是：当KM1在工作时，不能通过SB3直接使KM1停止而让KM2工作，而必须先按下停止钮SB1后，才能通过SB3的操作让KM2工作。

同理，当KM2在工作时，不能通过SB2直接使KM2停止而让KM1工作，而必须先按下停止钮SB1后，才能通过SB2的操作让KM1工作。

这是不可互换工作的互锁方式的工作特点：如当KM1在执行某一工作且必须完成的状况下，才能停止下来，而后KM2才能工作。

同理，如当KM2在执行某一工作且必须完成的状况下，才能停止下来，而后KM1才能工作。

2、可互换工作的互锁可互换工作的互锁电原理图如下：可互换工作的互锁其工作原理是：当KM1闭合后，其常闭触点断开，使其KM2的控制回路不起作用。

同理，当KM2闭合后，其常闭触点断开，使其KM1的控制回路不起作用。

它的功能是：当KM1在工作时，可通过SB3直接使KM1停止而让KM2工作，不必先按下停止钮SB1。

同理，当KM2在工作时，可通过SB2直接使KM2停止而让KM1工作，不必先按下停止钮SB1。

这是可互换工作的互锁方式的工作特点：如当KM1在执行某一工作过程中，可直接通过SB3使KM1停止而让KM2工作。

同理，如当KM2在执行某一工作过程中，可直接通过SB2使KM2停止而让KM1工作。

这两种互锁在功能上是不同的，前者是必须完成前一工作后，才能进行后一工作的控制方式；后者是不必完成前一工作而能直接进入后一工作的控制方式。

时间继电器控制电动机电路图
附上一张电机延时顺、逆自动转换不断循环运行的电路图：
工作过程：
按启动钮，继j电器KC得电吸合并自锁，时间继电器KT1得电开始延时、常闭延时触点通电接触器KM1得电吸合、电机顺转；当KT1到设置时间，常闭、常开延时触点动作，KM1失电复位(电机也失电)，接通KT2开始延时、KM2得电吸合、电机逆转；当KT2到设置时间，常闭延时触点动作，KT1失电，常闭、常开延时触点复位、KT2、KM2失电复位(电机也失电)重新接通KT1再开始延时，KM1得电吸合，电机顺转，如此不断循环。

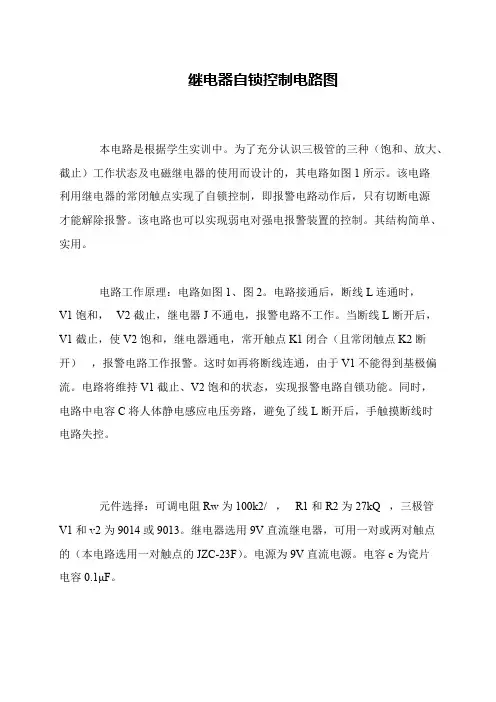

继电器自锁控制电路图
本电路是根据学生实训中。

为了充分认识三极管的三种（饱和、放大、截止）工作状态及电磁继电器的使用而设计的，其电路如图1所示。

该电路
利用继电器的常闭触点实现了自锁控制，即报警电路动作后，只有切断电源
才能解除报警。

该电路也可以实现弱电对强电报警装置的控制。

其结构简单、实用。

电路工作原理：电路如图1、图2。

电路接通后，断线L连通时，
V1饱和，V2截止，继电器J不通电，报警电路不工作。

当断线L断开后，V1截止，使V2饱和，继电器通电，常开触点K1闭合（且常闭触点K2断开），报警电路工作报警。

这时如再将断线连通，由于V1不能得到基极偏流。

电路将维持V1截止、V2饱和的状态，实现报警电路自锁功能。

同时，
电路中电容C将人体静电感应电压旁路，避免了线L断开后，手触摸断线时
电路失控。

元件选择：可调电阻Rw为100k2/ ，R1和R2为27kQ ，三极管
V1和v2为9014或9013。

继电器选用9V直流继电器，可用一对或两对触点的（本电路选用一对触点的JZC-23F）。

电源为9V直流电源。

电容c为瓷片
电容0.1μF。
