关于PROFIbus总线（１）三种PROFIBUS(DP．FMS．PA)均使用一致的总线存取协议。
该协议是通过OSI参考模型第二层（数据链路层）来实现的。
它包括了保证数据可靠性技术及传输协议和报文处理。
（２）在PROFIBUS中，第二层称之为现场总线数据链路层（Fieldbus Data Link - FDL）。
介质存取控制（Medium Access Control - MAC）具体控制数据传输的程序，MAC必须确保在任何一个时刻只有一个站点发送数据。
（３） PROFIBUS协议的设计要满足介质控制的两个基本要求：①．在复杂的自动化系统（主站）间的通信，必须保证在确切限定的时间间隔中，任何一个站点要有足够的时间来完成通信任务。
②．在复杂的程序控制器和简单的I/O设备（从站）间通信，应尽可能快速又简单地完成数据的实时传输。
因此，PROFIBUS总线存取协议，主站之间采用令牌传送方式，主站与从站之间采用主从方式。
（４）令牌传递程序保证每个主站在一个确切规定的时间内得到总线存取权（令牌）。
在PROFIBUS中，令牌传递仅在各主站之间进行。
（５）主站得到总线存取令牌时可与从站通信。
每个主站均可向从站发送或读取信息。
因此，可能有以下三种系统配置：①．纯主－从系统②．纯主－主系统③．混合系统（６）以一个由３个主站．７个从站构成的PROFIBUS系统为例。
３个主站之间构成令牌逻辑环。
当某主站得到令牌报文后，该主站可在一定时间内执行主站工作。
在这段时间内，它可依照主－从通讯关系表与所有从站通信，也可依照主－主通讯关系表与所有主站通信。
（７）在总线系统初建时，主站介质存取控制MAC的任务是制定总线上的站点分配并建立逻辑环。
在总线运行期间，断电或损坏的主站必须从环中排除，新上电的主站必须加入逻辑环。
（８）第二层的另一重要工作任务是保证数据的可靠性。
PROFIBUS第二层的数据结构格式可保证数据的高度完整性。
（９）PROFIBUS在第二层按照非连接的模式操作，除提供点对点逻辑数据传输外，还提供多点通信，其中包括广播及选择广播功能。
3、Profibus通信工业组态与现场总线控制技术Profibus通信一、PRIFOIBUS现场总线概述1.1工厂自动化网络结构（1）现场设备层主要功能是连接现场设备，例如分布式I/O、传感器、驱动器、执行机构和开关设备等,完成现场设备控制及设备间联锁控制。
（2）车间监控层车间监控层乂称为单元层，用来完成车间主生产设备Z间的连接，包括生产设备状态的在线监控、设备故障报警及维护等。
还有生产统计、生产调度等功能。
传输速度不是最重要的，但是应能传送大容量的信息。
一、PRIFOIBUS现场总线概述1.1工厂自动化网络结构（3）工厂管理层车间操作员工作站通过集线器与车间办公管理网连接，将车间生产数据送到车间管理层。
车间管理网作为工厂主网的一个子网，连接到厂区骨干网，将车间数据集成到工厂管理层。
工厂自动化网络结构如图1-1所示。
一、PRIFOIBUS现场总线概述1.1 工厂自动化网络结构图1-1工厂自动化网络结构一、PRIFOIBUS 现场总线概述1.2PROFIBUS的组成部分PROFIBUS已被纳入现场总线的国际标准1EC61158和欧洲标准EN50170,并于2001年被定为我国的国家标准JB/T1030.6 —2001。
PROFIBUS在1999年12月通过的IEC61156中称为Type3,PROFIBUS的基本部分称为PROFIBUS-V0.在2002年新版的IEC61156中增加了PROFIBUS-V1,PROFIBUS-V2和RS-485IS等内容。
新增的PROFInet规范作为IEC61158的Type10.一、PRIFOIBUS现场总线概述1.2PROFIBUS的组成部分ISO/OSI通信标准由七层组成，并分两类。
一类是面向用户的第五层到第七层，一类是面向网络的第一到到第四层。
第一到第四层描述了数据从一个地方传输到另一个地方，第五层到第七层给用户提供适当的方式访问网络系统。
PROFIBUS协议使用了ISO/OSI模型的第一层、第二层和第七层.一、PRIFOIBUS现场总线概述1.2PROFIBUS的组成部分从用户的角度看，PROFIBUS提供三种通信协议类型：PROF1BUS-FMS,PROF1BUS-DP和PROFIBUS-PA。
PROFIBUS现场总线摘要：现场总线技术是’" 20世纪"80年代兴起的一种集控制技术、仪表技术和计算机网络技术为一体的先进的工业控制技术。
这其中PROFIBUS现场总线是目前较为流行的五种现场总线中较为有仪表性的一种。
文中介绍了PROFIBUS现场总线的由来、构成、特性及其优点，展望了其未来的发展趋势。
1现场总线技术的产生早在20世纪80 年代中期，国外就提出了现场总线，但研究工作进展缓慢，且没有国际标准可以遵循。
直到1984 年，美国仪表协会（ISA）下属的标准与实施组工作中的ISA/SP50 开始制订现场总线的标准。
1985 年国际电工委员会决定由Proway Working group 负责现场总线体系结构与标准的研究工作。
1986 年德国开始制订过程现场总线（process field-bus）标准，简称PROFIBUS，由此拉开了现场总线标准制订和产品开发的序幕.2PROFIBUS的协议结构PROF IBUS协议结构是根据IS07498国际标准、以开放式系统互联网络作为参考模型的。
该模型共有7层.PROF IBUS - DP定义了第1、2层和用户接口, 3到7层未加描述,这种流体型结构确保了数据传输的快速和有效。
直接数据链路映像提供易于进入第2层的用户数据。
用户接口规定了用户及系统以及不同设备可调用的应用功能,并详细说明了各种不同PROF IBUS - DP设备的设备行为。
PROF IBUS - FMS定义了1、2、7层,应用层包括现场总线信息规范和低层接口。
FMS包括了应用协议并向用户提供可广泛选用的强有力的通信服务。
LL I协调不同的通信关系并提供不依赖设备的第2层访问接口。
第2层现场总线数据链路可完成总线访问控制和数据的可靠性[ 9 ]PROF IBUS - PA PA 的数据传输采用扩展的PROF IBUS - PA PA 的数据传输采用扩展的行为的PA 行规。
PROFIBUS现场总线的通信原理PROFIBUS是一种用于工业自动化领域的现场总线通信协议，它具有高可靠性、高性能和广泛适应性的特点。
PROFIBUS采用串行通信方式，在现场设备和控制器之间传输数据，支持实时控制、远程诊断和设备管理等功能。
下面将详细介绍PROFIBUS的通信原理。
首先，PROFIBUS采用主-从式通信结构，主站负责组织和控制整个网络，从站负责接收和响应主站的指令。
主站可以是一个控制器，例如PLC或DCS；从站则是各种各样的现场设备，例如传感器、执行器和驱动器等。
通信过程中，主站发送指令和请求给从站，从站根据指令执行相应的操作，并将结果返回给主站。
主站可以使用轮询方式和点对点通信方式与从站进行通信。
在轮询方式中，主站按照一定的顺序逐个轮询从站，发送指令并接收响应。
在点对点通信方式中，主站直接与一些从站进行通信，这种方式适用于需要快速响应的实时控制应用。
PROFIBUS的通信过程分为数据通信和配置通信两个阶段。
在数据通信阶段，主站发送数据给从站，从站执行相应的操作并返回数据。
数据通过物理层的电缆线路传输，可以采用不同的物理层介质，例如RS485、Fiber Optic和PROFIBUS PA等。
在数据传输过程中，PROFIBUS使用分段传输技术将数据按照帧的形式进行传输，每个帧包括起始码、帧头、数据域、CRC校验和帧尾等字段。
在配置通信阶段，主站与从站进行参数的配置和诊断信息的交换。
主站可以配置从站的通信地址、数据传输速率和通信周期等参数，从而实现对从站的管理和控制。
主站还可以向从站发送诊断命令，获取从站的运行状态和故障信息，实现设备的远程诊断和维护。
为了保证通信的可靠性和实时性，PROFIBUS采用了一系列的通信协议和机制。
例如，PROFIBUS DP（Decentralized Peripherals）协议用于高速数据传输；PROFIBUS PA（Process Automation）协议用于现场仪器设备的连接和控制；PROFIsafe协议用于安全相关的应用；PROFIenergy 协议用于能源管理等。
PR ＯFIBU Ｓ现场总线的通信原理1． 引言PRO ＦIBU Ｓ是一种国际性的开放式现场总线标准,是唯一的全集成H1（过程）和H2(工厂自动化）现场总线解决方案[１]，它不依赖于产品制造商，不同厂商生产的设备无须对其接口进行特别调整就可通信，因此它广泛应用于制造加工、楼宇和过程自动化等自动控制领域。
它包括3个兼容版本，P ｒｏfibus －DP(H2)、Prof ｉｂus-PA(Ｈ１)、Ｐrofibu ｓ-F ＭS 。
DP 是经过优化的高速、廉价的通信接口,专为自动控制系统和设备级分散I ／O 之间通信设计,可取代2４Ｖ或0~2０ｍA 并行信号线。
也可用于分布式控制系统的高速数据传输。
FM Ｓ用于车间级通用性中等传输速度的循环和非循环通信,适用于传感器、执行器、ＰLC 等一般自动控制系统。
PA 是专为过程自动化设计的标准本质安全传输技术,满足IEC1158－2中规定的通信规程，适用于安全性要求高以及由总线供电的场合。
PROFI ＢUS 可使分散式数字化控制器从现场底层到车间级网络化,总线系统分为主站和从站,主站决定总线的数据通信,从站仅对接收到的信息给予确认或当主站发出请求时向它发送信息[2]。
2． PROF ＩＢＵＳ的协议结构PR ＯＦＩＢUS 的协议结构是根据ＩS Ｏ７4９8国际标准化开发式互联网络（OSI ）作为参考模型，具体结构如图1所示。
图1 ＰROFIBUS 协议结构图PRO ＦIBUS －D Ｐ使用了第１、2层和用户接口，这样确保了数据传输快速和有效地进行，直接数据链路映像（DDL Ｍ)使用户接口易于进入第２层。
PROFIBU Ｓ-F ＭS 对第1、2、7层均加以定义。
应用层包括现场总线信息规范（FMS ）和底层接口(LLI)。
ＦM Ｓ包括了应物理（1数据链路（2（3）~（6（7...用协议并向用户提供可广泛选用的通信服务；ＬＬI 协调不同通信关系并保证FMS 不依赖设备访问第二层,第二层(F ＤL)提供总线访问控制并保证数据的可靠性。

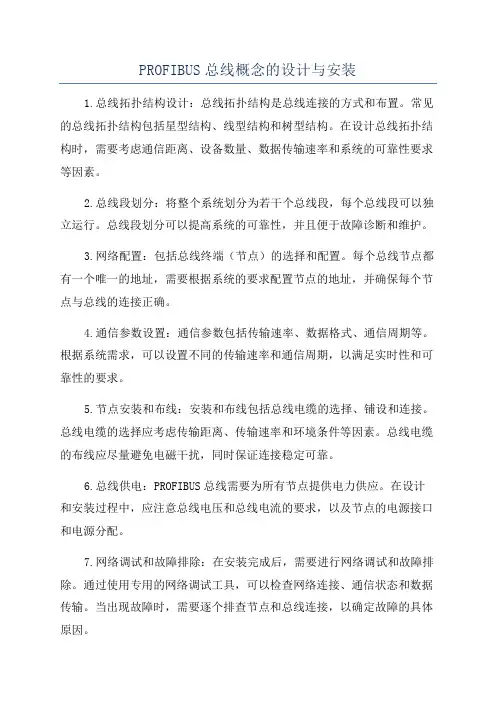

PROFIBUS总线概念的设计与安装1.总线拓扑结构设计：总线拓扑结构是总线连接的方式和布置。
常见的总线拓扑结构包括星型结构、线型结构和树型结构。
在设计总线拓扑结构时，需要考虑通信距离、设备数量、数据传输速率和系统的可靠性要求等因素。
2.总线段划分：将整个系统划分为若干个总线段，每个总线段可以独立运行。
总线段划分可以提高系统的可靠性，并且便于故障诊断和维护。
3.网络配置：包括总线终端（节点）的选择和配置。
每个总线节点都有一个唯一的地址，需要根据系统的要求配置节点的地址，并确保每个节点与总线的连接正确。
4.通信参数设置：通信参数包括传输速率、数据格式、通信周期等。
根据系统需求，可以设置不同的传输速率和通信周期，以满足实时性和可靠性的要求。
5.节点安装和布线：安装和布线包括总线电缆的选择、铺设和连接。
总线电缆的选择应考虑传输距离、传输速率和环境条件等因素。
总线电缆的布线应尽量避免电磁干扰，同时保证连接稳定可靠。
6.总线供电：PROFIBUS总线需要为所有节点提供电力供应。
在设计和安装过程中，应注意总线电压和总线电流的要求，以及节点的电源接口和电源分配。
7.网络调试和故障排除：在安装完成后，需要进行网络调试和故障排除。
通过使用专用的网络调试工具，可以检查网络连接、通信状态和数据传输。
当出现故障时，需要逐个排查节点和总线连接，以确定故障的具体原因。
总之，PROFIBUS总线的设计与安装需要综合考虑网络拓扑结构、节点配置、通信参数设置、节点安装布线、总线供电、网络调试和故障排除等多个方面。
合理的设计和可靠的安装将为系统提供稳定可靠的数据通信基础。
第一章：现场总线技术及Profibus1.1 现场总线技术的由来1.1.1 CIMS体系结构及工业数据结构的层次划分根据工厂管理、生产过程及功能要求，CIMS体系结构可分为5层，即工厂级、车间级、单元级、工作站级和现场级。
简化的CIMS则分为3层，即工厂级、车间级和现场级。
在一个现代化工厂环境中，在大规模的工业生产过程控制中，工业数据结构同样分为这三个层次，与简化的网络层次相对应。
如图1-1所示。
图1-1：简化的CIMS网络体系结构1.1.2 现场级与车间级自动化监控及信息集成是工厂自动化及CIMS不可缺少的重要部分。
现场级与车间级自动化监控及信息集成系统主要完成底层设备单机控制、连机控制、通信连网、在线设备状态监测及现场设备运行、生产数据的采集、存储、统计等功能，保证现场设备高质量完成生产任务，并将现场设备生产及运行数据信息传送到工厂管理层，向工厂级MIS系统数据库提供数据。
同时也可接受工厂管理层下达的生产管理及调度命令并执行之。
因此，现场级与车间级监控及信息集成系统是实现工厂自动化及CIMS系统的基础。
1.1.3 传统的现场级与车间级自动化监控及信息集成系统传统的现场级与车间级自动化监控及信息集成系统（包括：基于PC、PLC、DCS 产品的分布式控制系统），其主要特点之一是，现场层设备与控制器之间的连接是一对一（一个I/O点对设备的一个测控点）所谓I/O接线方式，信号传递4-20mA（传送模拟量信息）或24VDC（传送开关量信息）信号。
如图1-2所示：图1-2：传统的现场级与车间级自动化监控及信息集成系统1.1.4 系统主要缺点（1）信息集成能力不强：控制器与现场设备之间靠I/O连线连接，传送4-20mA模拟量信号或24VDC等开关量信号，并以此监控现场设备。
这样，控制器获取信息量有限，大量的数据如设备参数、故障及故障纪录等数据很难得到。
底层数据不全、信息集成能力不强，不能完全满足CIMS系统对底层数据的要求。
PROFIBUS现场总线由哪部分组成_PROFIBUS协议结构PROFIBUS现场总线由哪部分组成PROFIBUS是一种国际化、开放式、不依赖于设备生产商的现场总线标准。
广泛适用于制造业自动化、流程工业自动化和楼宇、交通、电力等其他领域自动化。

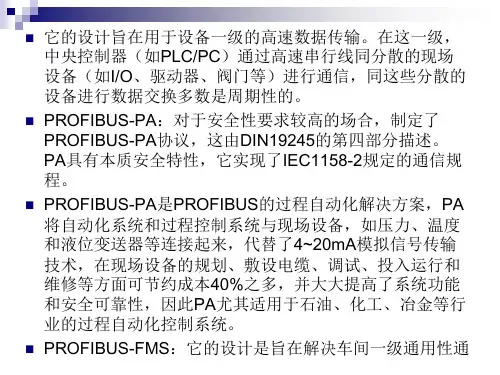

PROFIBUS由三个兼容部分组成，即PROFIBUS-DP （Decentralized Periphery）、PROFIBUS-PA（Process Automation）、PROFIBUS-FMS（Fieldbus Message Specification）。
（1）PROFIBUS-DP：是一种高速低成本通信，用于设备级控制系统与分散式I/O的通信。
使用PROFIBUS-DP可取代24VDC或4-20mA信号传输。
主站和从站之间采用轮询的通讯方式，主要应用于自动化系统中单元级和现场级通信。
（2）PROFIBUS-PA：专为过程自动化设计，可使传感器和执行机构联在一根总线上，并有本征安全规范。
电源和通信数据通过总线并行传输，主要用于面向过程自动化系统中单元级和现场级通讯。
（3）PROFIBUS-FMS：用于车间级监控网络，是一个令牌结构、实时多主网络。
定义了主站和主站之间的通讯模型，主要用于自动化系统中系统级和车间级的过程数据交换。
PROFIBUS协议结构PROFIBUS协议结构是根据ISO7498国际准，以开放式系统互联网络（Open System Interconnection-SIO）作为参考模型的。
OSI模型是现场总线技术的基础。
对于工业控制底层网络来说，单个节点面向控制的信息量不大，信息传输的任务相对比较简单，但实时性、快速性的要求较高。
现场总线采用的通信模型大都在OSI模型的基础上进行了不同程度的简化。
（1）PROFIBUS-DP：定义了第1、2层和用户接口。
第3到7层未加描述。
用户接口规定了用户及系统以及不同设备可调用的应用功能，并详细说明了各种不同PROFIBUS-DP 设备的设备行为。
