浅谈砌体结构裂缝控制的几顶措施
一、裂缝的产生机理及主要形态：
（一）温度裂缝
热胀冻缩，是各种物质的一个物理物征，各种建筑材料及其所形成的构件也不例外。
在建筑中，各构件相互连接成一空间整体，混凝土和砌体之间的变形差异导致构件中产生温度应力，混凝土顶盖变形大，墙体变形相对较小，导致砖砌体和混凝土屋盖之间产生约束应力。
当外界温度升高时，使屋盖受压，墙体受拉、受剪。
当约束条件下作用于构件的温度应力足够大时，超过砌体的抗拉或抗剪强度时就产生了裂缝，这就是温度裂缝产生的直接原因。
温度裂缝是造成墙体早期裂缝的主要原因，这些裂缝一般经过一个冬夏之后才逐渐稳定，不再继续发展，裂缝的宽度随着温度变化而略有变化。
（二）干缩裂缝
烧结粘土砖，包括其它材料的烧结制品，其干缩变形相对很小，但变形完成比较快。
粘土砖随含水率的增加而膨胀，在含水率降低时砖不会收缩，即这种膨胀不会因为在大气温度中变干而收缩。
砖中的含水量取决于原材料的种类和烧制温度范围，只要不使用新出窑的满足了龄期的砖，一般不考虑砌体本身的干缩变形引起的附加应力。
当砖从窑中取出时尺寸最小，然后随着含水率的增加而膨胀，即在潮湿情况下会产生较大的湿胀，而且这种湿胀是不可逆的变
形。
对于砌块、灰砂砖、粉煤灰砖等砌体，随着含水量的降低，材料会产生较大的干缩变形。
轻骨料块体砌体的干缩变形更大。
干缩变形的特征是早期发展比较快，当砌体暴露在潮湿的空气中它开始膨胀，在开始的几个星期内膨胀最大，膨胀会以很低的速率持续几年，以后逐步变慢，几年后材料才能停止干缩。
但是干缩后的材料受湿后仍会发生膨胀，脱水后材料会再次发生干缩变形，但其干缩率有所减小。
干缩裂缝不是结构裂缝，但它们破坏了墙体外观。
这类干缩变形引起的裂缝在建筑上分布广、数量多、裂缝的程度也比较严重。
（三）温度、干缩及其它裂缝
对于烧结类块材的砌体最常见的为温度裂缝，面对非烧结类块体，如砌块、灰砂砖、粉煤灰砖等砌体，也同时存在温度和干缩共同作用下的裂缝，其在建筑物墙体上的分布一般可为这两种裂缝的组合，或因具体条件不同而呈现出不同的裂缝现象，而其裂缝的后果往往较单一因素更严重。
另外设计上的疏忽、无针对性防裂措施、材料质量不合格、施工质量差、违反设计施工规程、砌体强度达不到设计要求，以及缺乏经验也是造成墙体裂缝的重要原因之一。
如对砼砌块、灰砂砖等新型墙体材料，没有针对材料的特殊性，采用适合的砌筑砂浆、注芯材料和相应的构造措施，仍沿用粘土砖使用的砂浆和相应的抗裂措施，必然造成墙体出现较严重的裂缝。
当建筑物地基没处理好或基础施工质量不合格时，会导致建筑物产生不
均匀沉降，同时建筑物墙体由于不均匀沉降产生的应力会出现不同程度的裂缝。
（四）地基变形引起的裂缝
房屋下面的地基承受整幢房屋的荷载而产生压缩变形，房屋随之沉降。
当地基土层不一致或土层一致而上部荷载不均匀时，结构物刚度差别悬殊时，地基就产生不同的压缩变形而形成不均匀沉降，使房屋的墙体中产生弯曲和剪切引起的附加应力。
当差异沉降较大时，墙体内产生的拉应力将超过砌体的抗拉强度，墙体中会出现裂缝。
地基、基础、建筑物构成了一个整体、共同工作，其内力和变形形态与土的性质、建筑物与地基的刚度、基础与建筑物的尺寸形状、材料的弹塑性性质、徐变等影响因素有关。
地基不均匀沉降裂缝的形态是多种多样的，有些裂缝随时间长期变化，裂缝宽度较宽，有时宽至数厘米。
地基变形裂缝主要分为剪切裂缝和弯曲裂缝，常见的有八字裂缝和斜向裂缝，多出现在房屋中下部且发生于房屋中下部的裂缝较上部宽度大。
二、砌体裂缝的控制
（一）裂缝的危害和防裂的迫切性
砌体属于脆性材料，裂缝的存在降低了墙体的质量，如整体性、耐久性和抗震性能，同时墙体的裂缝给居住者在感观上和心理上造成不良影响。
特别是随着我国墙改、住房商品化的进展，人们对居住环境和建筑质量的要求不断提高，对建筑物墙体裂缝的控制的要
求更为严格。
由于建筑物的质量低劣，如墙体裂缝、渗漏等涉及的纠纷或官司也越来越多，建筑物的裂缝已成为住户评判建筑物安全的一个非常直观、敏感和首要的质量标准。
因此加强砌体结构，特别是新材料砌体结构的抗裂措施，已成为工程质量、国家行政主管部门，以及房屋开发商共同关注的课题。
（二）裂缝宽度的标准问题
实际上建筑物的裂缝是不可避免的。
此处提到的墙体裂缝宽度的标准(限值)，是一个宏观的标准，即肉眼明显可见的裂缝，砌体结构尚无这种标准。
对砌体结构来说，墙体的裂缝宽度多大是无害呢?这是个比较复杂的问题。
因为它还涉及到可接受的美学方面的问题。
它直接取决于观察人的目的和观察的距离。
对钢筋砼结构，裂缝宽度＞0.3mm，通常在美学上是不能接受的，这个概念也可用于配筋砌体。
而对无筋砌体似乎应比配筋砌体的裂缝宽度标准放宽些。
但是对于客户来讲二者是完全一样的。
这实际上是直观判别裂缝宽度的安全标准。

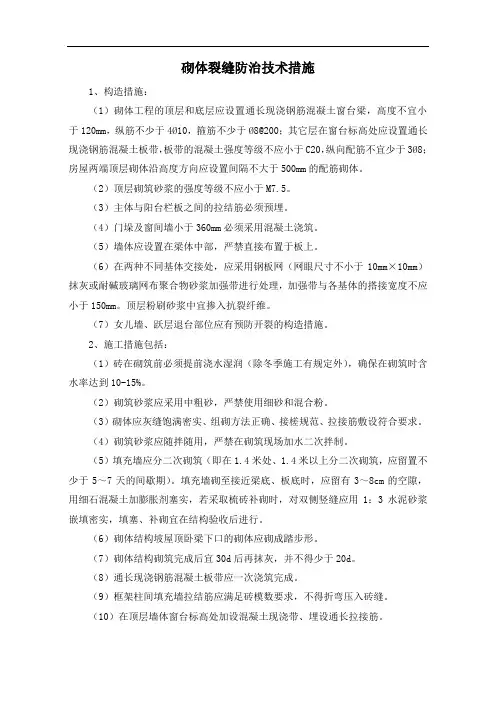

三、防止墙体开裂的构造措施
（一）温度变化引起的砌体结构开裂，宜采取下列构造措施：
a、屋屋面保温层厚度按热工计算确定。
保温层施工必须找坡要畅顺，在挑搭处也做保温。
砖混结构的房屋长度一般应小于55m，否则应中间设变形缝。
现浇混凝土挑檐改成预制再装配，或现浇挑檐在20m长度设隔离缝，使胀缝应力不累积；
在结构设计时充分考虑温差应力的作用，确保细部构造的结构质量。
构造设计时还应在底层窗台下设钢筋带，要求施工确保构造要求；切实保证物体的整体水平。
盖上设置保温层或隔热层,减缓热胀冷缩动力源；
b、在屋面水泥砂浆找平层或刚性防水层适当部位设置分仓缝（控制缝），控制缝的间距不大于30m；
c、当采用现浇混凝土挑檐的长度大于12m时，宜设置分隔缝，分隔缝的宽度不应小于20mm，缝内用弹性油膏嵌缝；
d、建筑物温度伸缩缝的间距除应满足《砌体结构设计规范》bgj3-88第5.3.2条的规定外，宜在建筑物墙体的适当部位设置控制缝，控制缝的间距不宜大于30m；
e、女儿墙一定范围增加构造柱，分散温度应力；
f、非地震地区,在房屋顶层宜设钢筋混凝土圈梁。
若采用钢筋混凝土圈梁,圈梁不宜外露。
若不设圈梁,可在屋盖四周檐口下的砌体内,配置适当转角钢筋。
(二) 防止主要由墙体材料的干缩引起的裂缝，可采用下列措施：
a、选用干缩值低的墙材。
控制砌筑时材料的含水量(先让材料干缩后砌墙)。
采用低强度砂浆和长度小的砖块,可以避免砖块的断裂,并将细小裂缝均匀分散到各个垂直的灰缝隙中,避免变形和应力集中,累加出现大裂缝；
b、面积较大的墙体采用在墙体内增设构造梁柱的构造措施。
如墙体长度超过5ｍ,可在中间设置钢筋混凝土构造柱;当墙体高度超过3ｍ(120ｍｍ厚墙)或4ｍ(≥180ｍｍ厚墙)时,须在墙中腰处增设钢筋混凝土腰梁,或设置伸缩缝；
c、正确掌握各种砌块使用时的含水率。
砌体在生产储存期、运输、现场堆放等均要防止被水浸湿,雨季还应做好对砌块和砌体的遮盖。
施工时,一般提前1～2ｄ洒水稍作湿润。
砌块含水深度以表层8ｍｍ～10ｍｍ为宜；
(三) 防止主要由地基沉降引起的裂缝，应以预防为主，可采用下列措施：
a、建筑物的平面、体型尽量简化、力求简单；
b、合理设置沉降缝，在建筑物平面转折处、建筑高度荷载突变处、结构类型不同处以及地基土软硬交界处设置沉降缝；
c、减轻结构自重；
d、增强建筑物的刚度和强度，设置封闭圈梁和构造柱，特别是增强顶层和底层圈梁，合理布置纵横墙，采用整体性好、刚度大的基础形式，大跨度窗台采用钢筋混凝土窗台梁并根据规范要求在窗洞两侧增加构造柱等；
e、减小或调整基底的附加应力，改变基础地面尺寸，尽量简化基础受力，采用单一基础类型，使不同荷载的基础沉降量接近；
f、采用天然地基做持力层的，基槽清理一定要到位；
g、钻孔混凝土搅拌桩在打桩钻孔时清孔要彻底，减少桩基础的沉降。
四、对已裂缝的处理
这些裂缝，一般需待2～3年使其基本稳定后，视其位置按不同情况作如下方法处理。
若砖墙沿板缝位置出现的细微(不于0.2mm)裂缝不危及结构安全时，只作表面处理。
否则宜采用淡浆充填缝隙。
如裂缝宽度及长度严重，墙体裂缝可以内外看出时，必须区别采取处理。
主要有：埋预制混凝土块联结法；剔缝埋入钢筋法；抹混凝土薄层板联结法；拆除重砌法；砂浆网片加固法。
住宅建筑因温差产生的裂缝现象在北方广泛存在，只要不涉及地基下沉等原因造成的开裂，实践证明是可以预防和处理达到使用功能的。
