印刷设备概论

印刷设备概论作业1、单张纸印刷机上，一张印刷品从给纸到收纸的整个印刷过程中，每一环节对印刷纸张的交接过程及控制方式都是非常复杂而又有序进行的，请根据课程所学内容和自学知识，详细说明一张纸是如何通过印刷机各装置的控制作用完成印刷，得到最终印刷品的。

首先，在给纸台上纸，纸张通过给纸装置先进行纸张分离，纸张传递，纸张输送，双多张检测，然后定位装置进行纸张定位：前规对纸张进行前后位置（纵向）定位，侧规对纸张进行左右位置（横向）定位，在此还要进行空（歪）张检测，接着传递装置将输纸板台上的纸张传递到前传纸滚筒，然后传纸滚筒将纸张传递给压印滚筒，开始在印刷单元里进行印刷，印刷装置里有滚筒部件，主要包括压印滚筒，橡皮滚筒，印版滚筒，以及离合压部件，调压部件，橡皮布自动清洗装置，在印刷的过程中需要输墨，由于平板胶印油墨大多为树脂行油墨，较为黏稠，因此，要使印版获得均匀，可控的墨层厚度，必然需要大量的墨辊和相应的控制和调节装置。

通常由供墨部分，匀墨部分和着墨部分组成。

同时由于平版印刷是利用水墨不相容原理完成油墨转移的，所以润湿装置必不可少，主要包括供水部分，匀水部分，着水部分组成。

还有一些辅助合压装置，包括集中供墨系统，自动加墨系统，自动上水装置。

在印刷中，印刷所需的压力有离合压装置提供，当纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态-状态，在印刷压力下完成印刷图文转移。

在完成一个印刷单元后，纸张通过递纸装置进入下一个印刷单元进行印刷。

所有印刷单元完成后，需要将已经印刷完成的印品从印刷单元传送到收纸台上，并整齐地堆叠成垛。

主要有收纸传送，收纸减速与稳纸，防污与平整，齐纸与收纸台，上光与干燥五个部分组成。

首先通过收纸滚筒收纸，然后通过收纸传送装置传送到收纸台上，在收纸台上通过印张齐纸装置整齐堆垛。

为了满足印张的平稳传输和整齐堆垛，就需要在印张收取与落放时对其进行减速。

齐纸装置包括对纸张横向齐整的侧齐装置和纵向齐整的前齐纸装置和后齐纸装置。

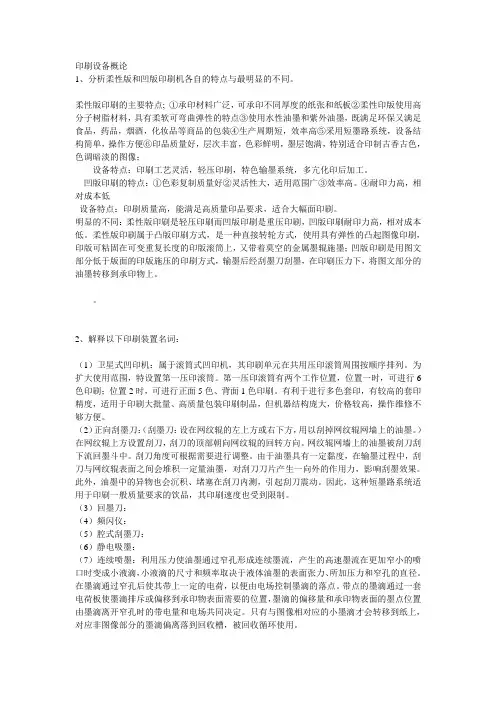

印刷设备概论1、分析柔性版和凹版印刷机各自的特点与最明显的不同。

柔性版印刷的主要特点; ①承印材料广泛，可承印不同厚度的纸张和纸板②柔性印版使用高分子树脂材料，具有柔软可弯曲弹性的特点③使用水性油墨和紫外油墨，既满足环保又满足食品，药品，烟酒，化妆品等商品的包装④生产周期短，效率高⑤采用短墨路系统，设备结构简单，操作方便⑥印品质量好，层次丰富，色彩鲜明，墨层饱满，特别适合印制古香古色，色调暗淡的图像；设备特点：印刷工艺灵活，轻压印刷，特色输墨系统，多亢化印后加工。

凹版印刷的特点：①色彩复制质量好②灵活性大，适用范围广③效率高。

④耐印力高，相对成本低设备特点：印刷质量高，能满足高质量印品要求，适合大幅面印刷。

明显的不同：柔性版印刷是轻压印刷而凹版印刷是重压印刷，凹版印刷耐印力高，相对成本低。

柔性版印刷属于凸版印刷方式，是一种直接转轮方式，使用具有弹性的凸起图像印刷，印版可粘固在可变重复长度的印版滚筒上，又带着莫空的金属墨辊施墨；凹版印刷是用图文部分低于版面的印版施压的印刷方式，输墨后经刮墨刀刮墨，在印刷压力下，将图文部分的油墨转移到承印物上。

2、解释以下印刷装置名词：（1）卫星式凹印机：属于滚筒式凹印机，其印刷单元在共用压印滚筒周围按顺序排列。

为扩大使用范围，特设置第一压印滚筒。

第一压印滚筒有两个工作位置，位置一时，可进行6色印刷；位置2时，可进行正面5色、背面1色印刷。

有利于进行多色套印，有较高的套印精度，适用于印刷大批量、高质量包装印刷制品，但机器结构庞大，价格较高，操作维修不够方便。

（2）正向刮墨刀：（刮墨刀：设在网纹辊的左上方或右下方，用以刮掉网纹辊网墙上的油墨。

）在网纹辊上方设置刮刀，刮刀的顶部朝向网纹辊的回转方向。

网纹辊网墙上的油墨被刮刀刮下流回墨斗中。

刮刀角度可根据需要进行调整。

由于油墨具有一定黏度，在输墨过程中，刮刀与网纹辊表面之间会堆积一定量油墨，对刮刀刀片产生一向外的作用力，影响刮墨效果。

印刷设备概论作业解释以下印刷装置名词1：离合压：在正常印刷时，纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态叫合压状态，在印刷压力下完成印刷图文转移；当印刷机处于停机，出现输纸等工艺和机械故障或进行调机空运转时，即在不需要或不能够进行印刷时，印刷滚筒中心距变大，滚筒之间处于无压状态叫离压状态，以防止滚筒长久接触造成印版损坏、橡皮布的永久变形或印刷故障带来对印刷装置的不良影响。

印刷装置从无压状态变成有压状态的过程称为合压，从有压状态变成无压状态的过程称为离压，离合压是离压和合压的总称。

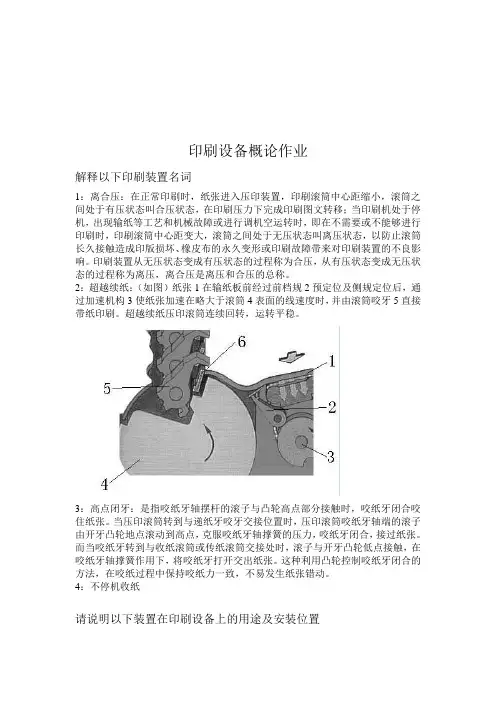

2：超越续纸：（如图）纸张1在输纸板前经过前档规2预定位及侧规定位后，通过加速机构3使纸张加速在略大于滚筒4表面的线速度时，并由滚筒咬牙5直接带纸印刷。

超越续纸压印滚筒连续回转，运转平稳。

3：高点闭牙：是指咬纸牙轴摆杆的滚子与凸轮高点部分接触时，咬纸牙闭合咬住纸张。

当压印滚筒转到与递纸牙咬牙交接位置时，压印滚筒咬纸牙轴端的滚子由开牙凸轮地点滚动到高点，克服咬纸牙轴撑簧的压力，咬纸牙闭合，接过纸张。

而当咬纸牙转到与收纸滚筒或传纸滚筒交接处时，滚子与开牙凸轮低点接触，在咬纸牙轴撑簧作用下，将咬纸牙打开交出纸张。

这种利用凸轮控制咬纸牙闭合的方法，在咬纸过程中保持咬纸力一致，不易发生纸张错动。

4：不停机收纸请说明以下装置在印刷设备上的用途及安装位置5：印张平整器6：压纸脚：压纸脚在纸张分离装置。

有三个作用，一是当分纸吸嘴吸起纸堆最上面的一张纸时，立即向下压住纸堆，以免递纸吸嘴带走下面的纸；二是压住纸堆后吹风，使分支吸嘴分离出来的纸张完全与纸堆分离，便于输送；三是能够探测纸堆面高度，当纸堆下降后，压纸嘴探测机构及时发出信号，使给纸台自动上升，保证纸张分离的连续性。

7：分区墨量调节装置：在输墨装置结构上。

当需要进行某个色组墨区墨量调整，满足岀墨量要求。

8：着墨棍：在输墨装置油墨着墨部分。

着墨辊与匀墨辊一样均为无主动动力辊，依靠与印版滚筒和串墨辊的摩擦力转动。

印刷机原理与结构-概述说明以及解释1.引言1.1 概述印刷机是一种用于印刷文字、图案和图像的设备，被广泛应用于出版、包装、广告等行业。

随着社会的发展和技术的进步，印刷机在现代生产中扮演着重要的角色。

印刷机的基本原理是利用压印方式将油墨或颜料转移到印刷材料上，形成所需的图案和文字。

它通过受控的压力和速度来实现油墨的传输，并通过纸张或其他材料的传送装置完成印刷过程。

印刷机的工作过程可以简单地概括为接触、传输和分离。

首先，印版与油墨接触，油墨被转移到印版上。

接下来，经过传输装置的传送，油墨被转移到印刷材料上。

最后，印刷材料与印版分离，完成印刷过程。

印刷机的结构包括各种主要部件，如印版、印刷材料传输装置、油墨供给系统等。

这些部件的组合和布局是为了提高印刷效率和印刷质量。

例如，印版必须被精确地固定在印刷机上，以确保油墨的准确传输；传输装置必须稳定可靠，以便顺利地传送印刷材料；油墨供给系统必须能够调节油墨的供应量和厚度，以满足印刷要求。

总之，印刷机作为一种重要的印刷设备，其原理和结构对于现代印刷产业的发展具有重要意义。

随着科技的不断进步，印刷机将继续发展，实现更高效、更精确的印刷效果。

1.2 文章结构本文将详细介绍印刷机的原理和结构。

文章内容分为以下几个部分：第一部分是引言，概述了印刷机的基本背景和重要性。

接着介绍了文章的结构和目的，以便读者了解全文的框架和写作意图。

第二部分将深入探讨印刷机的原理。

首先，我们将介绍印刷机的基本原理，包括印刷机是如何实现印刷的。

然后，我们将详细描述印刷机的工作过程，包括每个阶段的具体步骤和关键技术。

第三部分将关注印刷机的结构。

首先，我们将介绍印刷机的主要部件，包括它们的功能和作用。

然后，我们将探讨印刷机的组成和布局，以及不同类型印刷机的结构特点和差异。

最后，结论部分将总结本文的主要内容，并强调印刷机的重要性。

我们还将展望印刷机的发展趋势，以及可能对印刷行业产生的影响。

1.3 目的印刷机作为现代印刷行业的核心设备之一，其原理与结构对于理解印刷技术的发展和应用至关重要。

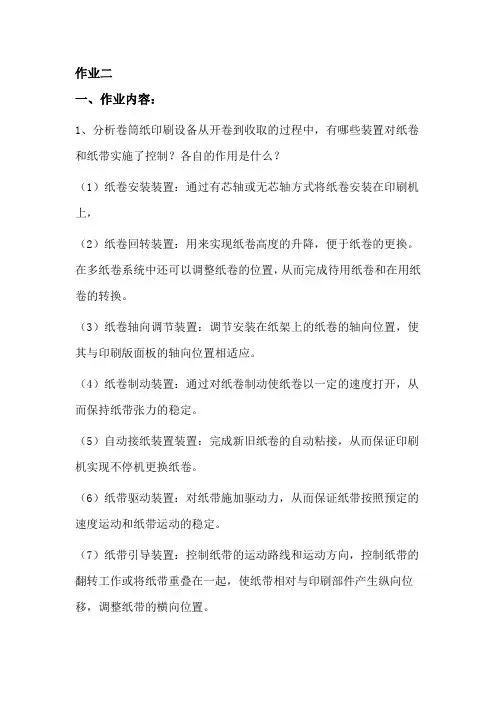

作业二一、作业内容：1、分析卷筒纸印刷设备从开卷到收取的过程中，有哪些装置对纸卷和纸带实施了控制？各自的作用是什么？（1）纸卷安装装置：通过有芯轴或无芯轴方式将纸卷安装在印刷机上，（2）纸卷回转装置：用来实现纸卷高度的升降，便于纸卷的更换。

在多纸卷系统中还可以调整纸卷的位置，从而完成待用纸卷和在用纸卷的转换。

（3）纸卷轴向调节装置：调节安装在纸架上的纸卷的轴向位置，使其与印刷版面板的轴向位置相适应。

（4）纸卷制动装置：通过对纸卷制动使纸卷以一定的速度打开，从而保持纸带张力的稳定。

（5）自动接纸装置装置：完成新旧纸卷的自动粘接，从而保证印刷机实现不停机更换纸卷。

（6）纸带驱动装置：对纸带施加驱动力，从而保证纸带按照预定的速度运动和纸带运动的稳定。

（7）纸带引导装置：控制纸带的运动路线和运动方向，控制纸带的翻转工作或将纸带重叠在一起，使纸带相对与印刷部件产生纵向位移，调整纸带的横向位置。

（8）纸带张力控制装置：纸带在印刷过程中必须保持张力的稳定，这样纸带的伸长量才能够稳定，运动速度也才能够稳定。

在这种情况下纸带匀速地按照所需要的方向和套准的要求运动到印刷装置完成印刷。

（9）纸带的减震装置：用来消除因机器震动，运转不平稳以及纸卷形状不规则等因素而引起的纸带张力变化，常常包含浮动辊机构和阻尼机构等。

（10）断纸自动检测装置：保证发生断纸故障时印刷机能够迅速反应，主要是机械系统迅速制动和印料迅速排废两个方面。

（11）自动穿纸装置：自动协助操作者完成穿纸过程，使操作者提高工作效率，降低劳动强度和危险性。

（12）自动套准装置：在多色印刷时保证各色版之间的套准，卷筒纸印刷机上一般可以完成横向和纵向两个方向的套准。

2、解释以下印刷装置名词：（1）高速自动接纸：指新旧纸卷在接纸过程中纸带仍然处于运动状态，在高速运动中完成自动接纸。

（2）前张力：卷筒纸印刷机中驱动纸带前进的拉力。

（3）滚折式折页机：卷筒纸印刷机中依靠相对滚筒的两滚上的折刀和夹板相互完成配合，折刀将待折书沿折逢顶入夹板滚筒的滚筒缺口靠板和活动夹板之间，由夹板夹紧完成折页，折页过程是在旋转过程中完成的折页装置。

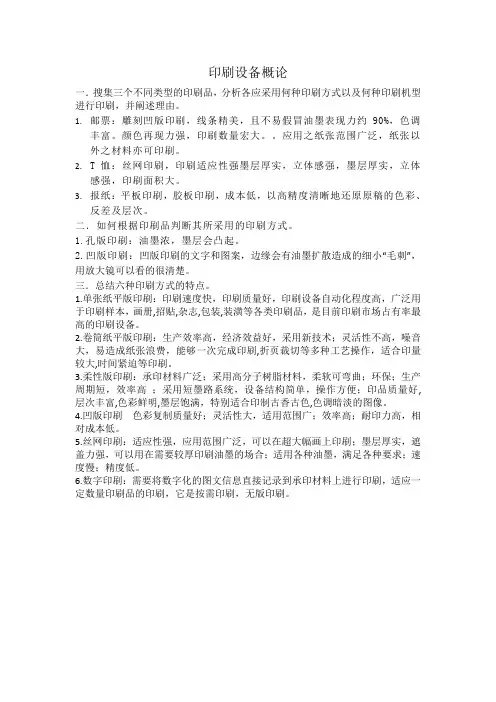

印刷设备概论一．搜集三个不同类型的印刷品，分析各应采用何种印刷方式以及何种印刷机型进行印刷，并阐述理由。

1.邮票：雕刻凹版印刷，线条精美，且不易假冒油墨表现力约90%，色调丰富。

颜色再现力强，印刷数量宏大。

应用之纸张范围广泛，纸张以外之材料亦可印刷。

2.T恤：丝网印刷，印刷适应性强墨层厚实，立体感强，墨层厚实，立体感强，印刷面积大。

3.报纸：平板印刷，胶板印刷，成本低，以高精度清晰地还原原稿的色彩、反差及层次。

二．如何根据印刷品判断其所采用的印刷方式。

1.孔版印刷：油墨浓，墨层会凸起。

2.凹版印刷：凹版印刷的文字和图案，边缘会有油墨扩散造成的细小“毛刺”，用放大镜可以看的很清楚。

三．总结六种印刷方式的特点。

1.单张纸平版印刷：印刷速度快，印刷质量好，印刷设备自动化程度高，广泛用于印刷样本，画册,招贴,杂志,包装,装潢等各类印刷品，是目前印刷市场占有率最高的印刷设备。

2.卷筒纸平版印刷：生产效率高，经济效益好，采用新技术；灵活性不高，噪音大，易造成纸张浪费，能够一次完成印刷,折页裁切等多种工艺操作，适合印量较大,时间紧迫等印刷。

3.柔性版印刷：承印材料广泛；采用高分子树脂材料，柔软可弯曲；环保；生产周期短，效率高；采用短墨路系统，设备结构简单，操作方便；印品质量好,层次丰富,色彩鲜明,墨层饱满，特别适合印制古香古色,色调暗淡的图像。

4.凹版印刷色彩复制质量好；灵活性大，适用范围广；效率高；耐印力高，相对成本低。

5.丝网印刷：适应性强，应用范围广泛，可以在超大幅画上印刷；墨层厚实，遮盖力强，可以用在需要较厚印刷油墨的场合；适用各种油墨，满足各种要求；速度慢；精度低。

6.数字印刷：需要将数字化的图文信息直接记录到承印材料上进行印刷，适应一定数量印刷品的印刷，它是按需印刷，无版印刷。

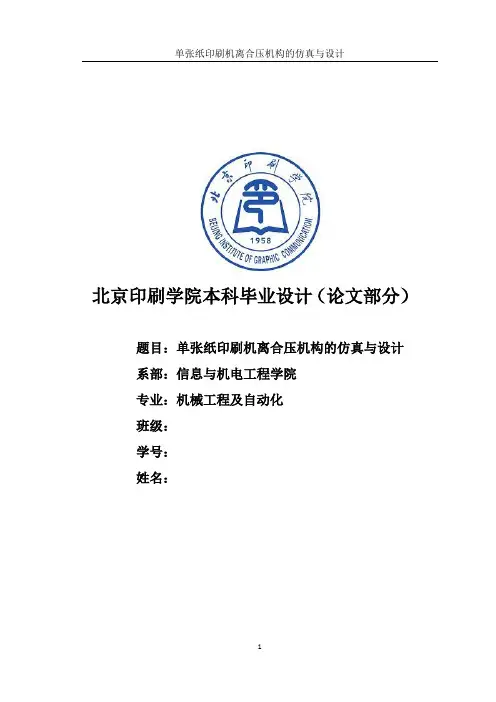

北京印刷学院本科毕业设计（论文部分）题目：单张纸印刷机离合压机构的仿真与设计系部：信息与机电工程学院专业：机械工程及自动化班级：学号：姓名：单张纸印刷机离合压机构的仿真与设计（北京印刷学院信息与机电工程学院, 北京102600）摘要：单张纸胶印机的橡皮滚筒进行离合时，要求橡皮滚筒离合压动作平稳，无冲击现象，两端位移始终保持一致。

并且要求离合压机构能够自锁，保证印刷压力稳定。

随着印刷行业的发展，计算机图形设计技术的更新换代，使用二维理念、二维图纸进行印刷机设计虽然仍然是一种重要的表现，但是产品设计的最终出路在于三维设计和数字化的运动仿真分析，这是无法回避发展趋势。

而在顺应这一趋势下涌现出的各种工业设计软件与虚拟样机分析软件中，SolidWorks三维设计软件和ADAMS机械系统动力学自动分析软件就是其中的佼佼者。

关键词：离合压；胶印；单张纸；系统设计；仿真；印刷压力中图分类号：文献标识码：文章编号：1 引言印刷在国民经济占有重要的地位，它是人们进行信息交流、文化和科学技术传播的手段，它是一个重要的宣传工具。

它与人们的日常生活密切相关，任何人都离不开印刷，印刷工业是永不衰落的工业。

在世界范围内，印刷机械行业已是世人普遍关注的技术领域之一，成为各国经济发展中新的经济增长点。

不少发达国家把印刷工业的发展水平看成是一个国家经济发展程度的标志。

近十几年来，印刷工业得到飞速发展，其产品集机、电、光于一体，产品的质量不断提高。

目前，不仅印刷机的工作性能和技术水平有了显著的提高，而且使用范围和引用领域也得到了扩大。

目前，在中国印刷机市场上，高端的印刷机可以说仍被国外企业垄断着（例如海德堡，罗兰，高斯，小森，三菱等），当然国内外的差距是多方面的，金属材料、加工工艺、制造水平、生产管理、机械设计等等方面都制约着我国的印刷机的生产水平。

不过经过多年的努力，国内的一些企业在各方面都取得了很大的进步，缩小了与国外企业的差距。
