印刷设备概论 作业三

印刷概论试题及答案一、多项选择题（每题4分，共10题，共计40分）1. 印刷的基本原理是（）。

A. 配墨B. 印版C. 印刷压力D. 压痕答案：B2. 下列哪个是印刷的重要参数（）。

A. 压痕B. 配墨C. 压力D. 纸张答案：C3. 活字印刷术是由（）发明的。

A. 中国人B. 英国人C. 印度人D. 德国人答案：A4. 印刷术的发明对人类文明的发展具有（）作用。

A. 积极B. 消极C. 中性D. 可有可无答案：A5. 彩色印刷中的三原色是（）。

A. 红、绿、蓝B. 黑、白、灰C. 青、黄、深红D. 金、银、铜答案：A6. 图像的数码化是通过（）将图像转换为数字信号。

A. 扫描仪B. 摄影机C. 手机D. 相机答案：A7. CTCP技术是（）技术的缩写。

A. 电子排版B. 电子印刷C. 电脑印刷D. 电脑排版答案：D8. 目前，数字印刷技术的代表是（）。

A. 喷墨印刷B. 凹版印刷C. 柔版印刷D. 石版印刷答案：A9. 平面印刷制版常用的制版材料是（）。

A. 铜版B. 锌版C. 铝版D. 钢版答案：B10. 彩色印刷中的色彩模式是（）。

A. RGBB. CMYKC. PMSD. HSV答案：B二、简答题（每题10分，共5题，共计50分）1. 请简要说明活字印刷术的工艺流程。

答案：活字印刷术的工艺流程包括铸造铅字、版排版、涂墨、印刷和整理。

首先，将铅字铸造成指定的字样；然后，将铅字按照排版要求组合成版页；接着，涂抹墨汁在字模表面；然后，将版页放置在压印机上，并施加压力压印到纸张上；最后，整理纸张，使其成为成品。

2. 简述CTCP技术的主要应用领域。

答案：CTCP技术主要应用于印刷领域。

它通过将电脑排版和印刷机的控制系统进行整合，实现了高精度、高效率的印刷过程。

CTCP技术广泛应用于书籍、报纸、杂志、包装等印刷品的生产中，提高了印刷质量和生产效率。

3. 请说明数字印刷技术相对于传统印刷技术的优势。

印刷设备概论作业1、单张纸印刷机上，一张印刷品从给纸到收纸的整个印刷过程中，每一环节对印刷纸张的交接过程及控制方式都是非常复杂而又有序进行的，请根据课程所学内容和自学知识，详细说明一张纸是如何通过印刷机各装置的控制作用完成印刷，得到最终印刷品的。

首先，在给纸台上纸，纸张通过给纸装置先进行纸张分离，纸张传递，纸张输送，双多张检测，然后定位装置进行纸张定位：前规对纸张进行前后位置（纵向）定位，侧规对纸张进行左右位置（横向）定位，在此还要进行空（歪）张检测，接着传递装置将输纸板台上的纸张传递到前传纸滚筒，然后传纸滚筒将纸张传递给压印滚筒，开始在印刷单元里进行印刷，印刷装置里有滚筒部件，主要包括压印滚筒，橡皮滚筒，印版滚筒，以及离合压部件，调压部件，橡皮布自动清洗装置，在印刷的过程中需要输墨，由于平板胶印油墨大多为树脂行油墨，较为黏稠，因此，要使印版获得均匀，可控的墨层厚度，必然需要大量的墨辊和相应的控制和调节装置。

通常由供墨部分，匀墨部分和着墨部分组成。

同时由于平版印刷是利用水墨不相容原理完成油墨转移的，所以润湿装置必不可少，主要包括供水部分，匀水部分，着水部分组成。

还有一些辅助合压装置，包括集中供墨系统，自动加墨系统，自动上水装置。

在印刷中，印刷所需的压力有离合压装置提供，当纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态-状态，在印刷压力下完成印刷图文转移。

在完成一个印刷单元后，纸张通过递纸装置进入下一个印刷单元进行印刷。

所有印刷单元完成后，需要将已经印刷完成的印品从印刷单元传送到收纸台上，并整齐地堆叠成垛。

主要有收纸传送，收纸减速与稳纸，防污与平整，齐纸与收纸台，上光与干燥五个部分组成。

首先通过收纸滚筒收纸，然后通过收纸传送装置传送到收纸台上，在收纸台上通过印张齐纸装置整齐堆垛。

为了满足印张的平稳传输和整齐堆垛，就需要在印张收取与落放时对其进行减速。

齐纸装置包括对纸张横向齐整的侧齐装置和纵向齐整的前齐纸装置和后齐纸装置。

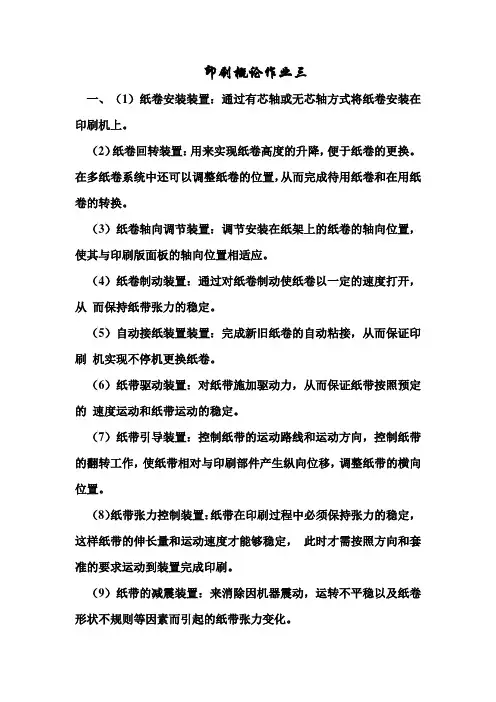

印刷概论作业三一、（1）纸卷安装装置：通过有芯轴或无芯轴方式将纸卷安装在印刷机上。

（2）纸卷回转装置：用来实现纸卷高度的升降，便于纸卷的更换。

在多纸卷系统中还可以调整纸卷的位置，从而完成待用纸卷和在用纸卷的转换。

（3）纸卷轴向调节装置：调节安装在纸架上的纸卷的轴向位置，使其与印刷版面板的轴向位置相适应。

（4）纸卷制动装置：通过对纸卷制动使纸卷以一定的速度打开，从而保持纸带张力的稳定。

（5）自动接纸装置装置：完成新旧纸卷的自动粘接，从而保证印刷机实现不停机更换纸卷。

（6）纸带驱动装置：对纸带施加驱动力，从而保证纸带按照预定的速度运动和纸带运动的稳定。

（7）纸带引导装置：控制纸带的运动路线和运动方向，控制纸带的翻转工作，使纸带相对与印刷部件产生纵向位移，调整纸带的横向位置。

（8）纸带张力控制装置：纸带在印刷过程中必须保持张力的稳定，这样纸带的伸长量和运动速度才能够稳定，此时才需按照方向和套准的要求运动到装置完成印刷。

（9）纸带的减震装置：来消除因机器震动，运转不平稳以及纸卷形状不规则等因素而引起的纸带张力变化。

（10）断纸自动检测装置: 保证发生断纸故障时印刷机能够迅速反应，主要是机械系统迅速制动和印料迅速排废两个方面。

（11）自动穿纸装置：自动协助操作者完成穿纸过程，使操作者提高工作效率，降低劳动强度和危险性。

（12）自动套准装置：在多色印刷时保证各色版之间的套准，卷筒纸印刷机上一般可以完成横向和纵向两个方向的套准。

2、解释以下印刷装置名词：（1）高速自动接纸：指新旧纸卷在接纸过程中纸带仍然处于运动状态，在高速运动中完成自动接纸。

（2）前张力：卷筒纸印刷机中驱动纸带前进的拉力。

（3）滚折式折页机：卷筒纸印刷机中依靠相对滚筒的两滚上的折刀和夹板相互完成配合，折刀将待折书沿折逢顶入夹板滚筒的滚筒缺口靠板和活动夹板之间，由夹板夹紧完成折页。

（4）圆周制动：纸卷的制动方式之一，指制动力施加在纸卷外圆的表面的制动方式。

印刷设备概论作业1、单张纸印刷机上，一张印刷品从给纸到收纸的整个印刷过程中，每一环节对印刷纸张的交接过程及控制方式都是非常复杂而又有序进行的，请根据课程所学内容和自学知识，详细说明一张纸是如何通过印刷机各装置的控制作用完成印刷，得到最终印刷品的。

首先，在给纸台上纸，纸张通过给纸装置先进行纸张分离，纸张传递，纸张输送，双多张检测，然后定位装置进行纸张定位：前规对纸张进行前后位置（纵向）定位，侧规对纸张进行左右位置（横向）定位，在此还要进行空（歪）张检测，接着传递装置将输纸板台上的纸张传递到前传纸滚筒，然后传纸滚筒将纸张传递给压印滚筒，开始在印刷单元里进行印刷，印刷装置里有滚筒部件，主要包括压印滚筒，橡皮滚筒，印版滚筒，以及离合压部件，调压部件，橡皮布自动清洗装置，在印刷的过程中需要输墨，由于平板胶印油墨大多为树脂行油墨，较为黏稠，因此，要使印版获得均匀，可控的墨层厚度，必然需要大量的墨辊和相应的控制和调节装置。

通常由供墨部分，匀墨部分和着墨部分组成。

同时由于平版印刷是利用水墨不相容原理完成油墨转移的，所以润湿装置必不可少，主要包括供水部分，匀水部分，着水部分组成。

还有一些辅助合压装置，包括集中供墨系统，自动加墨系统，自动上水装置。

在印刷中，印刷所需的压力有离合压装置提供，当纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态-状态，在印刷压力下完成印刷图文转移。

在完成一个印刷单元后，纸张通过递纸装置进入下一个印刷单元进行印刷。

所有印刷单元完成后，需要将已经印刷完成的印品从印刷单元传送到收纸台上，并整齐地堆叠成垛。

主要有收纸传送，收纸减速与稳纸，防污与平整，齐纸与收纸台，上光与干燥五个部分组成。

首先通过收纸滚筒收纸，然后通过收纸传送装置传送到收纸台上，在收纸台上通过印张齐纸装置整齐堆垛。

为了满足印张的平稳传输和整齐堆垛，就需要在印张收取与落放时对其进行减速。

齐纸装置包括对纸张横向齐整的侧齐装置和纵向齐整的前齐纸装置和后齐纸装置。

印刷设备概论作业解释以下印刷装置名词1：离合压：在正常印刷时，纸张进入压印装置，印刷滚筒中心距缩小，滚筒之间处于有压状态叫合压状态，在印刷压力下完成印刷图文转移；当印刷机处于停机，出现输纸等工艺和机械故障或进行调机空运转时，即在不需要或不能够进行印刷时，印刷滚筒中心距变大，滚筒之间处于无压状态叫离压状态，以防止滚筒长久接触造成印版损坏、橡皮布的永久变形或印刷故障带来对印刷装置的不良影响。

印刷装置从无压状态变成有压状态的过程称为合压，从有压状态变成无压状态的过程称为离压，离合压是离压和合压的总称。

2：超越续纸：（如图）纸张1在输纸板前经过前档规2预定位及侧规定位后，通过加速机构3使纸张加速在略大于滚筒4表面的线速度时，并由滚筒咬牙5直接带纸印刷。

超越续纸压印滚筒连续回转，运转平稳。

3：高点闭牙：是指咬纸牙轴摆杆的滚子与凸轮高点部分接触时，咬纸牙闭合咬住纸张。

当压印滚筒转到与递纸牙咬牙交接位置时，压印滚筒咬纸牙轴端的滚子由开牙凸轮地点滚动到高点，克服咬纸牙轴撑簧的压力，咬纸牙闭合，接过纸张。

而当咬纸牙转到与收纸滚筒或传纸滚筒交接处时，滚子与开牙凸轮低点接触，在咬纸牙轴撑簧作用下，将咬纸牙打开交出纸张。

这种利用凸轮控制咬纸牙闭合的方法，在咬纸过程中保持咬纸力一致，不易发生纸张错动。

4：不停机收纸请说明以下装置在印刷设备上的用途及安装位置5：印张平整器6：压纸脚：压纸脚在纸张分离装置。

有三个作用，一是当分纸吸嘴吸起纸堆最上面的一张纸时，立即向下压住纸堆，以免递纸吸嘴带走下面的纸；二是压住纸堆后吹风，使分支吸嘴分离出来的纸张完全与纸堆分离，便于输送；三是能够探测纸堆面高度，当纸堆下降后，压纸嘴探测机构及时发出信号，使给纸台自动上升，保证纸张分离的连续性。

7：分区墨量调节装置：在输墨装置结构上。

当需要进行某个色组墨区墨量调整，满足岀墨量要求。

8：着墨棍：在输墨装置油墨着墨部分。

着墨辊与匀墨辊一样均为无主动动力辊，依靠与印版滚筒和串墨辊的摩擦力转动。

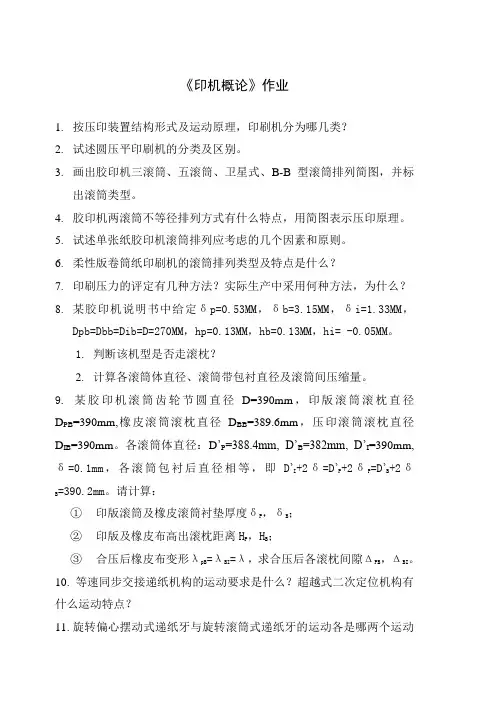

《印机概论》作业1.按压印装置结构形式及运动原理，印刷机分为哪几类？2.试述圆压平印刷机的分类及区别。

3.画出胶印机三滚筒、五滚筒、卫星式、B-B型滚筒排列简图，并标出滚筒类型。

4.胶印机两滚筒不等径排列方式有什么特点，用简图表示压印原理。

5.试述单张纸胶印机滚筒排列应考虑的几个因素和原则。

6.柔性版卷筒纸印刷机的滚筒排列类型及特点是什么？7.印刷压力的评定有几种方法？实际生产中采用何种方法，为什么？8.某胶印机说明书中给定δp=0.53MM，δb=3.15MM，δi=1.33MM，Dpb=Dbb=Dib=D=270MM，hp=0.13MM，hb=0.13MM，hi= -0.05MM。

1.判断该机型是否走滚枕？2.计算各滚筒体直径、滚筒带包衬直径及滚筒间压缩量。

9.某胶印机滚筒齿轮节圆直径D=390mm，印版滚筒滚枕直径D PB=390mm,橡皮滚筒滚枕直径D BB=389.6mm，压印滚筒滚枕直径D IB=390mm。

各滚筒体直径：D’P=388.4mm, D’B=382mm, D’I=390mm,δ=0.1mm，各滚筒包衬后直径相等，即D’I+2δ=D’P+2δP=D’B+2δB=390.2mm。

请计算：①印版滚筒及橡皮滚筒衬垫厚度δP ，δB；②印版及橡皮布高出滚枕距离HP ，HB；③合压后橡皮布变形λpB =λBI=λ，求合压后各滚枕间隙ΔPB，ΔBI。

10. 等速同步交接递纸机构的运动要求是什么？超越式二次定位机构有什么运动特点？11.旋转偏心摆动式递纸牙与旋转滚筒式递纸牙的运动各是哪两个运动的合成，它们在结构上有什么共同点和不同点？12.输纸装置分纸机构由哪些主要机构组成，分别起什么作用？请写出输纸机从分纸至递纸牙叼纸期间经历的工艺过程。

13.输纸装置发生双张、空张等故障时，胶印机要发生哪些联锁动作？14.某胶印机三滚筒排列角为145°，滚筒表面利用系数为K=0.81，采用顺序离合压，合压提前角γ=10°，求在保证正常离合压条件下，橡皮滚筒与印版滚筒合压至与压印滚筒合压过程中滚筒转过的最大与最小角度。

印刷概论复习题及答案一、填空题1. 印刷术的发明可以追溯到中国的______时期。

2. 印刷机的分类主要有凸版印刷机、平版印刷机、凹版印刷机和______印刷机。

3. 印刷材料主要包括纸张、油墨、______等。

4. 印刷过程中，油墨的传递方式分为直接传递和______传递两种。

5. 印刷品的质量评价标准包括清晰度、色彩饱和度、______等。

答案：1. 唐朝2. 丝网3. 版材4. 间接5. 套印精度二、选择题1. 印刷术最早出现于哪个国家？A. 埃及B. 中国C. 印度D. 希腊答案：B2. 下列哪项不是印刷机的主要组成部分？A. 印刷版B. 印刷滚筒C. 印刷墨水D. 印刷纸张答案：D3. 印刷过程中，纸张的类型会影响印刷品的哪种特性？A. 色彩饱和度B. 清晰度C. 套印精度D. 以上都是答案：D4. 印刷油墨的主要组成成分是什么？A. 颜料B. 树脂C. 溶剂D. 以上都是答案：D5. 印刷品的套印精度主要取决于什么？A. 印刷机的精度B. 操作人员的技能C. 印刷材料的质量D. 以上都是答案：D三、简答题1. 简述印刷术的历史发展。

2. 描述印刷机的基本工作原理。

3. 说明印刷材料对印刷品质量的影响。

4. 讨论印刷品质量评价的主要标准。

5. 阐述现代印刷技术与传统印刷技术的主要区别。

答案：1. 印刷术的历史发展经历了从木版印刷、活字印刷到现代的数字印刷等多个阶段，其中中国的毕昇发明的活字印刷术对世界印刷业的发展产生了深远影响。

2. 印刷机的基本工作原理是通过印刷滚筒将油墨均匀地传递到印刷版上，再通过压力将油墨转移到承印物上，形成图像或文字。

3. 印刷材料的质量直接影响印刷品的清晰度、色彩饱和度和套印精度等，高质量的材料可以提高印刷品的整体质量。

4. 印刷品质量评价的主要标准包括清晰度、色彩饱和度、套印精度、墨色均匀性等，这些标准共同决定了印刷品的视觉效果和使用功能。

5. 现代印刷技术与传统印刷技术的主要区别在于自动化程度、印刷速度、印刷质量和成本控制等方面，现代技术更加高效、环保，且成本更低。

印刷设备概论一．搜集三个不同类型的印刷品，分析各应采用何种印刷方式以及何种印刷机型进行印刷，并阐述理由。

1.邮票：雕刻凹版印刷，线条精美，且不易假冒油墨表现力约90%，色调丰富。

颜色再现力强，印刷数量宏大。

应用之纸张范围广泛，纸张以外之材料亦可印刷。

2.T恤：丝网印刷，印刷适应性强墨层厚实，立体感强，墨层厚实，立体感强，印刷面积大。

3.报纸：平板印刷，胶板印刷，成本低，以高精度清晰地还原原稿的色彩、反差及层次。

二．如何根据印刷品判断其所采用的印刷方式。

1.孔版印刷：油墨浓，墨层会凸起。

2.凹版印刷：凹版印刷的文字和图案，边缘会有油墨扩散造成的细小“毛刺”，用放大镜可以看的很清楚。

三．总结六种印刷方式的特点。

1.单张纸平版印刷：印刷速度快，印刷质量好，印刷设备自动化程度高，广泛用于印刷样本，画册,招贴,杂志,包装,装潢等各类印刷品，是目前印刷市场占有率最高的印刷设备。

2.卷筒纸平版印刷：生产效率高，经济效益好，采用新技术；灵活性不高，噪音大，易造成纸张浪费，能够一次完成印刷,折页裁切等多种工艺操作，适合印量较大,时间紧迫等印刷。

3.柔性版印刷：承印材料广泛；采用高分子树脂材料，柔软可弯曲；环保；生产周期短，效率高；采用短墨路系统，设备结构简单，操作方便；印品质量好,层次丰富,色彩鲜明,墨层饱满，特别适合印制古香古色,色调暗淡的图像。

4.凹版印刷色彩复制质量好；灵活性大，适用范围广；效率高；耐印力高，相对成本低。

5.丝网印刷：适应性强，应用范围广泛，可以在超大幅画上印刷；墨层厚实，遮盖力强，可以用在需要较厚印刷油墨的场合；适用各种油墨，满足各种要求；速度慢；精度低。

6.数字印刷：需要将数字化的图文信息直接记录到承印材料上进行印刷，适应一定数量印刷品的印刷，它是按需印刷，无版印刷。

北京印刷学院本科毕业设计（论文部分）题目：单张纸印刷机离合压机构的仿真与设计系部：信息与机电工程学院专业：机械工程及自动化班级：学号：姓名：单张纸印刷机离合压机构的仿真与设计（北京印刷学院信息与机电工程学院, 北京102600）摘要：单张纸胶印机的橡皮滚筒进行离合时，要求橡皮滚筒离合压动作平稳，无冲击现象，两端位移始终保持一致。

并且要求离合压机构能够自锁，保证印刷压力稳定。

随着印刷行业的发展，计算机图形设计技术的更新换代，使用二维理念、二维图纸进行印刷机设计虽然仍然是一种重要的表现，但是产品设计的最终出路在于三维设计和数字化的运动仿真分析，这是无法回避发展趋势。

而在顺应这一趋势下涌现出的各种工业设计软件与虚拟样机分析软件中，SolidWorks三维设计软件和ADAMS机械系统动力学自动分析软件就是其中的佼佼者。

关键词：离合压；胶印；单张纸；系统设计；仿真；印刷压力中图分类号：文献标识码：文章编号：1 引言印刷在国民经济占有重要的地位，它是人们进行信息交流、文化和科学技术传播的手段，它是一个重要的宣传工具。

它与人们的日常生活密切相关，任何人都离不开印刷，印刷工业是永不衰落的工业。

在世界范围内，印刷机械行业已是世人普遍关注的技术领域之一，成为各国经济发展中新的经济增长点。

不少发达国家把印刷工业的发展水平看成是一个国家经济发展程度的标志。

近十几年来，印刷工业得到飞速发展，其产品集机、电、光于一体，产品的质量不断提高。

目前，不仅印刷机的工作性能和技术水平有了显著的提高，而且使用范围和引用领域也得到了扩大。

目前，在中国印刷机市场上，高端的印刷机可以说仍被国外企业垄断着（例如海德堡，罗兰，高斯，小森，三菱等），当然国内外的差距是多方面的，金属材料、加工工艺、制造水平、生产管理、机械设计等等方面都制约着我国的印刷机的生产水平。

不过经过多年的努力，国内的一些企业在各方面都取得了很大的进步，缩小了与国外企业的差距。
