马达检验规范

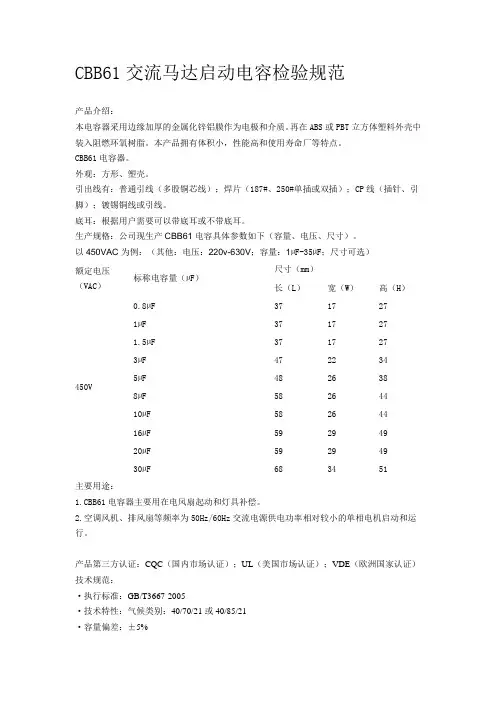

CBB61交流马达启动电容检验规范产品介绍：本电容器采用边缘加厚的金属化锌铝膜作为电极和介质。

再在ABS或PBT立方体塑料外壳中装入阻燃环氧树脂。

本产品拥有体积小，性能高和使用寿命厂等特点。

CBB61电容器。

外观：方形、塑壳。

引出线有：普通引线（多股铜芯线）；焊片（187#、250#单插或双插）；CP线（插针、引脚）；镀锡铜线或引线。

底耳：根据用户需要可以带底耳或不带底耳。

生产规格：公司现生产CBB61 电容具体参数如下（容量、电压、尺寸）。

以450VAC 为例：（其他：电压：220v-630V；容量：1µF-35µF；尺寸可选）额定电压（VAC）标称电容量（µF）尺寸（mm）长（L）宽（W）高（H）450V 0.8µF37 17 27 1µF37 17 27 1.5µF37 17 27 3µF47 22 34 5µF48 26 38 8µF58 26 44 10µF58 26 44 16µF59 29 49 20µF59 29 49 30µF68 34 51主要用途：1.CBB61电容器主要用在电风扇起动和灯具补偿。

2.空调风机、排风扇等频率为50Hz/60Hz交流电源供电功率相对较小的单相电机启动和运行。

产品第三方认证：CQC（国内市场认证）；UL（美国市场认证）；VDE（欧洲国家认证）技术规范：·执行标准：GB/T3667-2005·技术特性：气候类别：40/70/21或40/85/21·容量偏差：±5%·绝缘电阻：≥3000S（MΩ·µF）·损耗角正切：tgδ≤0.002(50Hz～100Hz)使用要求：·海拔：≤2000m·投入时的剩余电压：不超过额定电压的10%·最大允许电压：不超过1.1倍额定电压·最大允许电流：不超过1.3倍额定电流售后服务：产品质保三年，任何公司或个人自购买日起三年内我司承诺产品质量.注：1、其它容量、尺寸系列可按用户需要商定。

电机验收标准：
1.电机引线长短、颜色符合要求，标志完好，裸线不应有氧化。

整机装配完整，螺丝紧固，外壳电镀有良好的光泽，无锈蚀，铁心表面无明显锈蚀；振动：小于5mm/S。

轴向窜动：小于0.25mm。

电机标志清晰，包装完整。

2.电机的外壳与端盖不得有裂纹与变形，旋转方向有规定的电机必
须有旋转方向标志。

防爆电机外壳及接合面修理应符合GB38362—2000的有关规定。

3.电机定子绕组冷态直流电阻测定全检。

电机定子绕组对机壳的冷
态绝缘电阻测定全检。

电机定子绕组对机壳绝缘的工频耐电压试验全检。

电机定子绕组匝间绝缘的冲击耐电压试验全检。

转向试验全检。

为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 786.1—93 液压气动 图形符号
GB 2346—88
液压气动系统及元件 公称压力系列
GB 2347—80
液压泵及马达公称排量系列
GB/T 2353.2—93 液压泵和马达安装法兰与轴伸尺寸系列与标记(二) 多边形法兰(包括圆形法
JB/T 2184—77 液压元件 型号编制方法
JB/T 5058—91 机械工业产品质量特性重要度分级导则
JB/T 7858—95 液压元件 清洁度评定方法及液压元件清洁度指标
3 定义
本标准采用下列定义。 3. 1 额定压力
额定工况下的压力。 3. 2 空载压力
机械工业部 1998-03-19 批准
测量点的位置移至距被试马达更远处，但必须考虑管路的压力损失。
8. 2. 2 温度测量点：设置在距离测压点(2～4) d (d 为管路通径)处，比测压点更远离被试马达。
8. 2. 3 噪声测量点：测量的位置和数量按 GB 3767—83 中 6.5 的规定。
8. 3 试验用油
8. 3. 1 粘度：40℃时的运动粘度为 42~47mm2/s (特殊要求另行规定)。
元件装配技术要求应符合 GB 7935—87 中的 1.5～1.8 的规定。 7. 4. 1 气密性
在气密性试验过程中不得有漏气现象。 7. 4. 2 内部清洁度
内部清洁度评定方法及清洁度指标应符合 JB/T 7858 的规定(指标见表 4)。 7. 5 外观要求
外观要求应符合 GB 7935—87 中 1.9～1.10 的规定。 表 4 低速大扭矩液压马达清洁度指标
流量% 转矩%

手机马达检验规范（IATF16949/ISO9001-2015）1.0 目的为确保供应商来料品质符合我司及客户要求，以确保产品品质，使产线标准统一，产线顺利运转。

2.0 范围本检验规范适用于本公司所采购的手机用马达的检验作业。

3.0 参考文件3.1 MIL-STD-105E II 抽样计划表、产品承认书及工程样品、工程图纸。

4.0检验规范4.1检验工具：标配整机、万用表、标准稳压源、、卡尺等。

4.2检验标准：采用MIL-STD-105E II表，正常检验、单次抽样计划，AQL CR=0 MA：0.65 及MI 1.5尺寸及其他特性测试3-5PCS。

取样方式：采取分散取样方式，5箱以内，每箱都应取样；超出10箱，按（5+总箱数÷5）箱进行分散取样。

注：有关抽样标准或判定标准可视客户的要求做修订。

4.3检验条件：距离：人眼与被测物表面的距离为300～350MM。

时间：每条线检查时间不超过10S。

位置：检视面与桌面成45°；上下左右转动15°。

照明：100W冷白荧光灯，光源距被测物表面300MM ，（500～550LUX）。

检验员视力：裸视或矫正视力在1.0以上且无色盲。

5.0检验内容：5.1常规检验项目5.2可靠性及环境试验项目试验循环：50,000 cycles测试结果：1)额定电流: 不低于初始值6.0相关文件《不合格品的控制程序》《产品抽样检查方案》《产品缺陷等级标准》7.0质量记录马达检验记录表马达检验记录表.doc。
