HART技术及原理

hart 调制解调 原理

Hart调制解调原理

Hart调制解调是一种用于数字通信的常见调制解调技术。它广泛应用于工业自动化领域，用于传输和接收控制信号。本文将介绍Hart调制解调的原理和工作方式，以及它在工业领域中的应用。

Hart调制解调技术使用频移键控（FSK）调制技术，将数字信号转换为模拟信号进行传输。在Hart通信中，数字信号通过调制解调器转换为模拟信号，并通过模拟信号进行传输。接收端的调制解调器将模拟信号转换回数字信号。

Hart调制解调器由两个主要部分组成：发射部分和接收部分。发射部分将数字信号转换为模拟信号，并将其发送到传输介质上。接收部分接收传输介质上的模拟信号，并将其转换回数字信号。

在发射部分，数字信号首先经过一个数字滤波器，以去除高频噪音和干扰。然后，信号被一个频移键控调制器调制为模拟信号。频移键控调制器使用两个不同频率的载波信号来表示数字信号的0和1。例如，一个载波信号表示0，另一个载波信号表示1。这样，数字信号被转换为模拟信号，并通过传输介质发送出去。

在接收部分，传输介质上的模拟信号首先经过一个低通滤波器，以去除高频噪音和干扰。然后，信号被一个频移键控解调器解调为数字信号。频移键控解调器检测模拟信号中的载波信号，并将其转换为数字信号的0和1。

Hart调制解调器具有较高的抗干扰能力和可靠性，适用于工业环境中的长距离通信。它能够在恶劣的工业环境中传输稳定的控制信号，并具有较低的误码率。

Hart调制解调技术在工业自动化领域中有广泛的应用。它常用于传输仪表和控制设备之间的信号，例如传感器信号、阀门控制信号等。Hart调制解调器可以与各种类型的传感器和控制设备进行兼容，实现设备之间的互连和数据传输。

总结一下，Hart调制解调是一种常见的数字通信技术，适用于工业自动化领域。它使用频移键控调制技术将数字信号转换为模拟信号，并通过模拟信号进行传输。在接收端，模拟信号被解调为数字信号。Hart调制解调器具有抗干扰能力强、可靠性高的特点，广泛应用于工业环境中的长距离通信。它在传输仪表和控制设备之间的信号传输中发挥着重要作用，实现设备之间的互连和数据传输。

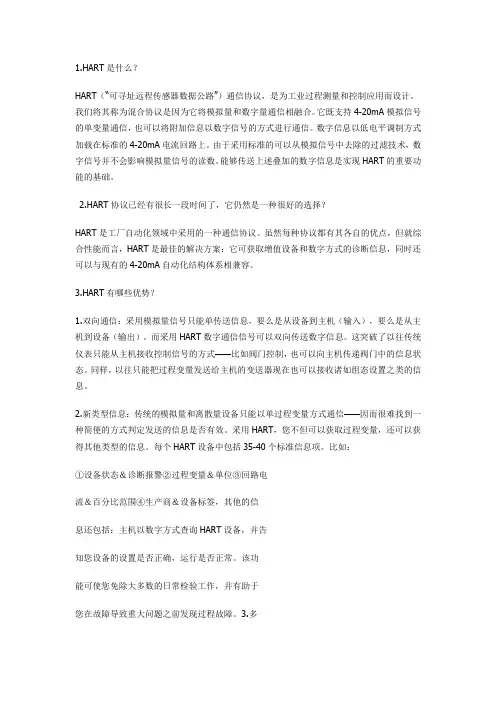

1.HART是什么？

HART（“可寻址远程传感器数据公路”）通信协议，是为工业过程测量和控制应用而设计。我们将其称为混合协议是因为它将模拟量和数字量通信相融合。它既支持4-20mA模拟信号的单变量通信，也可以将附加信息以数字信号的方式进行通信。数字信息以低电平调制方式加载在标准的4-20mA电流回路上。由于采用标准的可以从模拟信号中去除的过滤技术，数字信号并不会影响模拟量信号的读数。能够传送上述叠加的数字信息是实现HART的重要功能的基础。

2.HART协议已经有很长一段时间了，它仍然是一种很好的选择？

HART是工厂自动化领域中采用的一种通信协议。虽然每种协议都有其各自的优点，但就综合性能而言，HART是最佳的解决方案：它可获取增值设备和数字方式的诊断信息，同时还可以与现有的4-20mA自动化结构体系相兼容。

3.HART有哪些优势？

1.双向通信：采用模拟量信号只能单传送信息，要么是从设备到主机（输入），要么是从主机到设备（输出）。而采用HART数字通信信号可以双向传送数字信息。这突破了以往传统仪表只能从主机接收控制信号的方式——比如阀门控制，也可以向主机传递阀门中的信息状态。同样，以往只能把过程变量发送给主机的变送器现在也可以接收诸如组态设置之类的信息。

2.新类型信息：传统的模拟量和离散量设备只能以单过程变量方式通信——因而很难找到一种简便的方式判定发送的信息是否有效。采用HART，您不但可以获取过程变量，还可以获得其他类型的信息。每个HART设备中包括35-40个标准信息项。比如：

①设备状态＆诊断报警②过程变量＆单位③回路电

流＆百分比范围④生产商＆设备标签，其他的信

息还包括：主机以数字方式查询HART设备，并告

知您设备的设置是否正确，运行是否正常。该功

能可使您免除大多数的日常检验工作，并有助于

您在故障导致重大问题之前发现过程故障。3.多 变量仪表：数字通信模式下，一对电缆可以处理

hart协议概述

概述：

Hart协议是一种用于工业自动化领域的通信协议，它被广泛应用于现场设备与控制系统之间的通信。该协议通过使用4-20mA模拟信号和数字通信技术，实现了在现场设备上同时传输模拟和数字信息的能力。本文将详细介绍Hart协议的工作原理、通信架构、数据格式以及应用领域。

一、工作原理：

Hart协议采用了一种主/从架构，其中现场设备作为从设备，而控制系统或监控设备则作为主设备。通信的基本原理是通过4-20mA模拟信号传输数字数据。当主设备向从设备发送指令时，模拟信号中插入了数字信号，从而实现了数字通信。从设备接收到指令后，将回复包含了所需的数据。这种双向通信方式使得Hart协议具有高度的可靠性和灵活性。

二、通信架构：

Hart协议的通信架构包括主设备、从设备和通信链路。主设备通常是控制系统或监控设备，它负责向从设备发送指令并接收回复。从设备是现场设备，如传感器、阀门等，它们负责接收指令并回复数据。通信链路是主设备和从设备之间的物理连接，通常使用双线制4-20mA电流环路。

三、数据格式：

Hart协议的数据格式采用了一种混合模式，既包含模拟信号，又包含数字信号。数据包由多个字节组成，每个字节包含8位。其中，前两个字节是命令字节，用于指示主设备要执行的操作。接下来的字节是数据字节，用于传输模拟或数字数据。最后一个字节是校验字节，用于验证数据的完整性。

四、应用领域： Hart协议广泛应用于工业自动化领域的各个方面，包括过程控制、仪器仪表、阀门控制等。它可以与各种类型的现场设备集成，如温度传感器、压力传感器、流量计等。Hart协议的应用领域涵盖了化工、石油、电力、制药等多个行业。

总结：

Hart协议是一种在工业自动化领域应用广泛的通信协议。它通过使用4-20mA模拟信号和数字通信技术，实现了在现场设备和控制系统之间的双向通信。Hart协议的通信架构清晰，数据格式灵活，应用领域广泛。它在过程控制、仪器仪表和阀门控制等方面发挥着重要作用。通过深入了解Hart协议的工作原理和应用特点，我们可以更好地应用和维护Hart协议相关的设备和系统。

HART通信协议

1986年Rosemount公司为它们的智能变送器开发了HART（Highway

Addressable Remote Transducer）协议，后来通过不断地开发并使之用于其它设备，1989年HART进展成为一种开放的协议，1990年成立了HART用户集团，HART用户集团的成员1990年有13家，到1993年已经进展为79家，于是，1993年7月成立了HART通信基金会（HART Communication Foundation-HCF），同时Fisher-Rosemount将HART协议的所有权转让给了HCF。HCF是一个独立的、非盈利的组织，负责推行HART协议在工业中的应用并知足HART用户的需要，它的唯一任务确实是和谐、推动并支持HART技术活着界范围的应用。

这种被称为可寻址远程传感器高速通道的开放通信协议，其特点是在现有模拟信号传输线上实现数字信号通信，属于模拟系统向数字系统转变进程中过渡性产品，因此在当前的过渡时期具有较强的市场竞争能力，取得了较快进展。HART 规定了一系列命令，按命令方式工作。它有三类命令，第一类称为通用命令，这是所有设备都明白得、都执行的命令；第二类称为一样行为命令，所提供的功能能够在许多现场设备（尽管不是全数）中实现，这种命令包括最经常使用的的现场设备的功能库；第三类称为特殊设备命令，以便于工作在某些设备中实现特殊功能，这种命令既能够在基金会中开放利用，又能够为开发此命令的公司所独有。在一个现场设备中通常可发觉同时存在这三类命令。

HART采纳统一的设备描述语言DDL。现场设备开发商采纳这种标准语言来描述设备特性，由HART基金会负责记录治理这些设备描述并把它们编为设备描述字典，主设备运用DDL技术来明白得这些设备的特性参数而没必要为这些设备开发专用接口。但由于这种模拟数字混合信号制，致使难以开发出一种能知足各公司要求的通信接口芯片。
