零输入、零状态及完全响应 1

实验三信号与系统实验
1. 零输入响应、零状态响应和全响应实验
1.1实验目的
(1)掌握零输入相应、零状态响应和全响应的意义。

(2)了解零输入响应、零状态响应和全响应三者之前的关系。

1.2实验步骤和结果

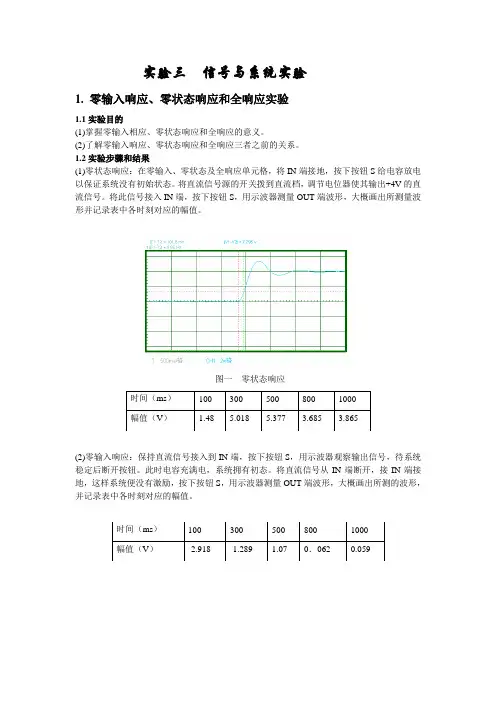

(1)零状态响应：在零输入、零状态及全响应单元格，将IN端接地，按下按钮S给电容放电以保证系统没有初始状态。

将直流信号源的开关拨到直流档，调节电位器使其输出+4V的直流信号。

将此信号接入IN端，按下按钮S，用示波器测量OUT端波形，大概画出所测量波形并记录表中各时刻对应的幅值。

图一零状态响应Array
(2)零输入响应：保持直流信号接入到IN端，按下按钮S，用示波器观察输出信号，待系统稳定后断开按钮。

此时电容充满电，系统拥有初态。

将直流信号从IN端断开，接IN端接地，这样系统便没有激励，按下按钮S，用示波器测量OUT端波形，大概画出所测的波形，
并记录表中各时刻对应的幅值。

图二零输入响应
(3)全响应：利用上述方法重新对电容充电，充电后保持直流信号接入到IN端，按下按钮S，用示波器测量OUT端波形，大概画出对应时刻的波形并记录表中各时刻对应的幅值。

图三全响应
3.总结
结合上面三个表格，对应每个表格各时刻的值，虽然读数有一定的偏差，但是基本上满足关系式：全响应=零输入响应+零状态响应。

从这个关系式可以得出零状态响应加上零输入响应得到的就是全响应。

零输入响应是一种系统的初态，零状态响应是没有初态的系统加入激励后产生的响应后的系统。

即拥有初态的系统，再给予其一个激励，产生的响应就
是全响应。

零输入响应与零状态响应一、零输入响应1定义在没有外加激励时，仅有t = 0时刻的非零初始状态引起的响应。

取决于初始状态和电路特性，这种响应随时间按指数规律衰减。

2简介系统的零输入响应完全由系统本身的特性所决定，与系统的激励无关。

当系统是线性的，它的特性可以用线性微分方程表示时，零输入响应的形式是若干个指数函数之和。

指数函数的个数等于微分方程的阶数，也就是系统内部所含"独立"储能元件的个数。

假定系统的内部不含有电源，那么这种系统就被称为"无源系统"。

实际存在的无源系统的零输入响应随着时间的推移而逐渐地衰减为零。

零输入响应是系统微分方程齐次解的一部分。

3起始状态所谓的起始状态，是反映一个系统在初始观察时刻的储能状态。

以电系统为例，我们做如下约定:在研究t=0以后的响应时，把t=0(-)时的值uc(0-)和il(0-)等称为起始状态，而把t=0+时的值uc(0+)和il(0+)以及它们的各阶导数称为初始值或初始条件。

二、零状态响应1定义在动态电路中，动态元件的初始储能为零（即零初始状态）下，仅有电路的输入（激励）所引起的响应。

三、两种响应的区别零状态响应：0时刻以前响应为0（即初始状态为0），系统响应取决于从0时刻开始加入的信号f(t);零输入响应：从0时刻开始就没有信号输入（或说输入信号为0），响应取决于0时刻以前的初始储能。

四、两种响应的判断方法如果有电源激励就是，而元件本身没有电压或电流就是零状态，相反没有电源激励只有元件本身初始值电压电流，就是零输入响应。

五、两种响应的求解方法1零输入响应：就是没有外加激励，由初始储能产生的响应，它是齐次解的一部分；2零状态响应：就是初始状态为零，外加激励产生的响应。

它可以通过卷积积分来求解。

零状态响应等于单位样值相应和激励的卷积。

其中，单位样值相应就是系统函数的反拉式变换或z变换。

六、两种响应之间的联系引起电路响应的因素有两个方面，一是电路的激励，而是动态元件储存的初始能量。

零输⼊响应与零状态响应1.零输⼊响应与零状态响应在Matlab中，lsim函数还可以对带有⾮零起始状态的LTI系统进⾏仿真，使⽤⽅法为y=lsim(sys,u,t,x0)，其中sys表⽰LTI系统，⽮量u和t分别表⽰激励信号的抽样值和抽样时间，⽮量x0表⽰该系统的初始状态，返回值y是系统响应值。

如果只有起始状态⽽没有激励信号，或者令激励信号为0，则得到零输⼊响应。

如果既有初始状态也有激励信号，则得到完全响应。

请注意lsim函数只能对⽤状态⽅程描述的LTI系统仿真⾮零起始状态响应，函数ss（对传递函数描述的LTI系统将失效，函数tf）。

例2.5 给定如图所⽰电路，t<0时S处于1的位置⽽且已经达到稳态，将其看做起始状态，当t=0时，S由1转向2.分别求t>0时i(t)的零状态响应和零输⼊响应。

图2.1 例2.4 电路图解：由所⽰电路写出回路⽅程和结点⽅程分别得到状态⽅程和输出⽅程：下⾯将⽤两种⽅法计算完全响应。

第⼀种⽅法：⾸先仿真2V电压e作⽤⾜够长时间（10s）后系统进⼊稳态，从⽽得到稳态值x0，再以该值作为初始值仿真4V电压e作⽤下的输出rf，即是系统的完全响应，为充分掌握lsim函数的使⽤⽅法，还仿真了系统的零状态响应rzs和零输⼊响应rzi。

第⼆种⽅法：构造⼀个激励信号，先保持2V⾜够长时间再跳变为4V，然后即可以零初始状态⼀次仿真得到系统的完全响应r1。

对应程序如下：C=1;L=1/4;R1=1;R2=3/2;A=[-1/R1/C,-1/C;1/L,-R2/L];B=[1/R1/C;0];C=[-1/R1,0];D=[1/R1];sys=ss(A,B,C,D); %建⽴LTI 系统systn=[-10:0.01:-0.01]'; %⽣成-10s 到-0.01s 的抽样时间，间隔为0.01sen=2*(tn<0); %⽣成机理信号的抽样值e(t)=2[rn tn xn]=lsim(sys,en,tn); %仿真t<0时的输出信号x0=xn(length(en),:); %x0记录了初始状态的值t=[0:0.01:10]';e=4*(t>=0); %⽣成激励信号的抽样值e(t)=4ezi=0*(t>=0); %⽣成零输⼊信号的抽样值e(t)=0rzs=lsim(sys,e,t); %仿真零状态响应rzi=lsim(sys,ezi,t,x0); %仿真零输⼊响应rf=lsim(sys,e,t,x0); %仿真完全响应r1=lsim(sys,[en;e],[tn;t]); %⽤另⼀种⽅法仿真完全响应2. 冲激响应与阶跃响应如果分别⽤冲激信号和阶跃信号作激励，lsim 函数可仿真出冲激响应和阶跃响应。
