2）地形地貌
苏通大桥所在地属长江冲积平原的新长江三角洲，是大长江三角洲的近前缘地带。两岸陆域河网密布，地势平坦，高程一般在2～5m（85国家高程系统）之间；局部地段有山丘分布。
苏通大桥拟建区段长江属弯曲与分汊混合型河段，平面形态呈S型弯曲；水域宽窄相间，西段天生港附近宽约6km，往下展宽，在军山附近宽约10km，到东方红农场拐角处宽达14km，再往下突然缩窄，至东段徐六泾附近宽约6km；江中沙洲发育，槽深摊宽，江心沙洲主要有如皋沙、通州沙和狼山沙、新通海沙、白茆沙等，属心滩地貌；通州沙东水道与新通海沙南水道中有水深近50m的深槽区，构成长江主汊，属深槽侵蚀及堆积地貌，其他水道则为支汊，属河道冲蚀及冲击地貌。
图2.3南通市累年风向频率玫瑰图
桥位处江面不同重现期基本风速见表2.1。
桥位处江面不同重现期基本风速（m/s）表2.1
重现期
10年
30年
50年
100年
120年
150年
200年
极值-Ⅰ型
32.0
35.5
37.1
39.1
39.7
40.4
41.3
2）水文条件
苏通大桥所在河段为弯曲与分叉混合型中等强度的潮汐河段，水文条件复杂，江宽、流急、浪大，涨落潮流速流向多变。桥位附近最大水深达50m，-10m等深线宽约2km，-20m等深线宽约1.0km，实测垂线最大流速达3.86m/s，点流速4.47m/s。
第8工程地质层（Q3al）：以中粗砂为主。该层编号为8-1层。
第8-1中粗砂层：灰色，密实状，低压缩性，含较多的砾石，偶夹少量卵石，直径约2～5cm，局部地段含细颗粒较多，以粉细砂为主。分布较稳定，层顶标高-81.8～-94.7m，本次钻孔在北引桥未揭穿该层，厚度大于10.0m。
在XK254钻孔以南的部分钻孔中揭遇一亚粘土土层，不连续分布，呈透镜体状，编号为8-1t层。
第1-3层粉砂：灰色、稍密～中密状，中压缩性。一般土质较纯，土性均匀；XK250号孔以南该层夹薄层粘性土较多，具层理。除XK244～XK257孔及XK269～XK271孔段该层缺失或厚度较薄外，其他大部分区域均有分布，层顶标高-9.8～-38.2m，厚度2.4～41.9m，一般厚度15.9m。其中在XK210～XK224孔及XK272～XK277孔段该层的层面埋藏较浅，层底埋藏较深，厚度较大。
②特殊地质层及不良地质土层
沼气：仅在南主塔墩以南的CZK25孔分别在49.80、60.05、89.40、131.50m提钻后发生沼气喷发现象，喷发呈间断性，时间约10～30分钟不等，高度约3～5m，喷发后有塌孔现象。在北引桥区未发现沼气溢出现象。
液等级：陆域为轻微接近中等；水域为中等～严重。

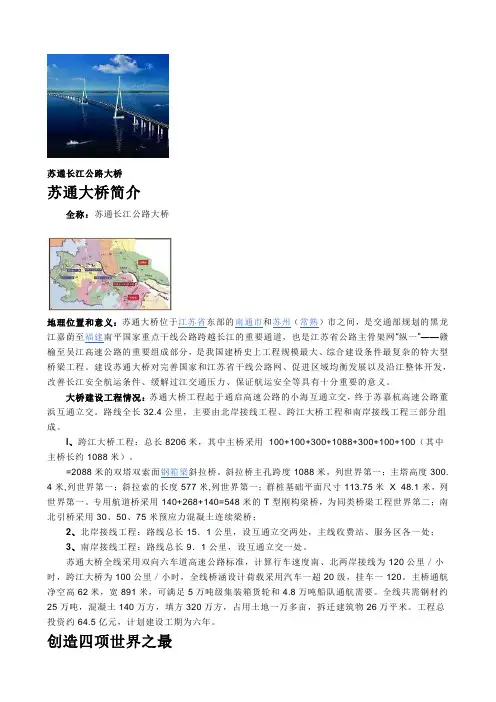

苏通大桥由跨江大桥和南北引线组成，全长32.42km，其中跨江大桥长8146m，北岸接线长约15.1km，南岸接线长约9.18km。跨江大桥包括主桥、辅桥和南北引桥。其中主桥为2088m，主跨为1088m的双塔双索面钢箱梁斜拉桥，辅桥为主跨268m的预应力混凝土刚构桥，引桥为跨径30m、50m、75m的预应力混凝土连续箱梁桥。
◇实测最小枯水流量4620 m3/s（1979.1.31）
◇多年平均流量28255 m3/s
◇多年平均输沙量14410 kg/s
◇多年平均含沙量0.52kg/m3
◇多年平均年输沙量4.7亿吨
◇汛期平均流量39896 m3/s
◇汛期平均输沙量25220 kg/s
汛期水量和输沙量分别占全年总水量和输砂总量的70.6%和87.5%。
第1-2层亚砂土、粉砂夹亚粘土：灰色，稍密或软塑状，中压缩性。分布于第1地质层中部，夹粘性土层相对较多，或以粉砂为主夹亚粘土，或以亚粘土为主夹粉砂，或呈互层状，具层理。分布不连续，主要分布于XK202～XK211、XK222～XK257孔之间及其他零星地段，层顶标高-7.6～-25.6m，厚度1.5～23.3m，一般厚度为9.8m。
③各类土层对钻孔施工的影响
粉细砂土层对钻孔泥浆的影响和破坏较大，松散的粉细砂土层还很容易导致塌孔；密实的中粗砾砂对钻孔桩施工影响最大，在砾砂中钻进，容易导致泥浆泄漏，钻进速度变慢，在土层交替变化处，因土层软硬不一，差异较大，更容易导致钻孔倾斜，也是容易钻杆断裂的土层，在施工中要引起高度的重视，采取必要的施工措施保证钻孔施工的顺利；亚粘土层容易引起糊钻和蹩钻现象，在钻具和钻头的排碴能力及设备配置上要有针对性，以加快钻孔成桩速度，在腐质性亚粘土中钻进极易造成缩孔、缩径、塌孔等现象的发生，在此土层中钻进时，必须保持护筒内1.5m以上的水头高度和保证泥浆性能指标，防止钻孔事故的发生。
苏通大桥按6车道高速公路标准建设，计算行车速度跨江大桥为100km/h，南北接线为120km/h；大桥宽度34m，接线路基宽度35m，全线桥涵设计荷载：汽车－超20、挂车-120。主航道通航净宽不小于891m、净高不小于62m；辅桥通航净宽不小于220m、净高不小于39m。
苏通大桥B2合同段全长1475m。桥梁起讫点桩号：K17+481.000～K18+956.000。工期：2004.4.1~2006.11.30
2.地质、地形地貌、地震
1）地质
苏通大桥地处长江三角洲冲积平原，第四纪地层厚度大，分布较稳定，基岩埋深北岸在270～280m之间。桥位区全新统颗粒较细，沉积时间短，工程地质性质较差；上更新统以砂土为主，性质较好，其中6-1、8-1层岩性以含砾中粗沙为主，厚度大，分布较稳定；中更新统分布稳定、性质好。
第4-1层亚粘土：灰色，流塑～软塑状，高压缩性。土质较纯，含腐植质及泥质结核，局部含有机质较多富集成层。北引桥区除XK210～XK224孔段缺失及XK272～XK277孔段埋藏较深外，其他区段分布较为稳定，层顶标高一般为-27.4～-52.1m，厚度3.4～29.9m，一般厚度16.8m。
第4-2层亚粘土夹粉砂、粉砂夹亚粘土：灰色，软塑状，高～中等压缩性。该层局部分布，主要分布于XK229孔及以北的区域。以亚粘土为主夹较多粉砂，局部夹粉砂较多，或呈互层状，或以粉砂为主夹较多薄层亚粘土。层顶标高-37.9～-59.3m，厚度2.5～22.0m，一般厚度11.4m。
第5-1亚砂土层：灰色，稍密～中密，夹薄层粘土层，具层理。分布于XK230孔以南，层顶标高-47.0～-60.3m，厚度1.3～17.8m，一般厚度6.8m。
第5-2粉细砂层：灰色，密实状，低压缩性。除XK227～XK229孔段缺失该层外，其余地段分布较稳定，层顶标高-52.3～-69.3m，厚度4.5～26.5m，一般厚约13.6m。
①潮汐特征
径流、潮流为工程河段的主要水流动力因素，工程河段距长江口约110km，感潮程度强，潮汛为非规则半日浅海潮，潮位每日两涨两落，日潮不等现象明显，每年春分至秋分为夜大潮，秋分至次年春分为日大潮。实测最大潮差为4.01m，平均潮差为2.07m。
桥位区稀遇高潮位是由洪水，大潮和台风三者遭遇而成，其中起决定性作用的为台风和大潮的遭遇，实测稀遇最大高潮位为4.81m。
第5工程地质层（Q3al）：以粉细砂为主，为长江冲积成因。XK230孔以南，第5工程地质层的上部土层的土性为亚砂土或粉砂夹亚粘土，标贯击数一般小于30击，为中密状，故把该区域中的第5工程地质层细分为5-1层（亚砂土、粉砂夹亚粘土）和5-2层（粉细砂）。BCK2钻孔（XK252～XK253孔附近）的46.0～53.4m段相当于5-1亚层。
北引桥区地层分布情况，以50#墩地质柱状图为例，如图2.1所示：
图2.150#墩工程地质柱状图
第1工程地质层（Q4al）：为长江冲积成因，多为砂性土层，可分3个亚层，1-1层为粉砂、1-2层为亚砂土（粉砂夹亚粘土）和1-3层为粉砂。
第1-1层粉砂层：灰色、黄灰色，松散～稍密状，中压缩性，土质较纯，土性均匀，以粉砂为主，含云母碎片。陆域区浅表层有约0.5m厚的粘性土，水域区顶部局部为亚砂土或粉砂夹粘土，上部土质松散，无层状结构。近岸的XK215～XK219孔（21＃～25＃墩）段江底有厚约2.0～3.5m的淤泥沉积。该层分布较为稳定，整个北引桥区均有分布。层顶标高2.6～8.7m，厚度2.0～21.5m，一般厚度12.6m。
8-1t亚粘土层：灰色，可塑～硬塑状，夹薄层粉砂层。层顶标高-82.9～-91.2m，厚度0.9～5.3m，一般厚约2.5m。
①地基土分析与评价
根据苏通大桥工程地质勘察报告，整个北引桥区揭示的晚更新世土层（除上部的5-1层外）均为密实的砂土层，具有由粗→细→粗→细的沉积韵律，土质较为均匀，无软弱夹层（XK254孔以南在第7层粉细砂层和第8-1层中粗砂之间分布有厚约2～5m的可塑～硬塑状的亚粘土层）。故北引桥区的5-2层及以下的6、7层均是本次北引桥桥梁基础理想的桩基持力层。
