苏通长江公路大桥苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间,我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。
路线全长33.21公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成跨江大桥工程：总长8206米，100+100+300+1088+300+100+100（其中主桥长约1088米）=2088米的双塔双索面钢箱梁斜拉桥。
辅桥航道桥采用140+268+140=548米的T 型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。

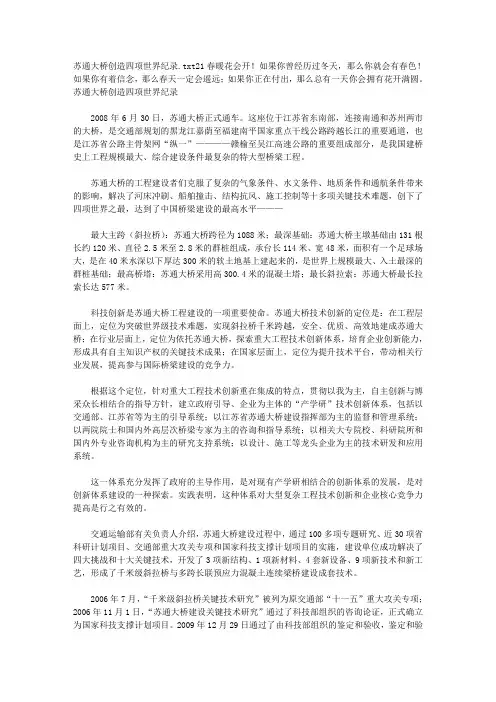

苏通大桥.创造四项世界之最一、最大主跨（斜拉桥）：苏通大桥主跨径1088米，是当今世界跨径最大斜拉桥。
桥面采用预制混凝土钢箱梁，采用节短线和预制悬拼装施工技术。
桥塔施工流程分为68个节段，每个节段为4.5m，施工顺序为下塔柱施工、下横梁施工、中塔柱施工、交汇段施工、钢锚箱安装和上塔柱施工。
施工采用液压爬模系统施工，上部混凝土内安装有钢锚箱，把承重的斜拉索牢靠的固定在桥塔上。
钢锚箱总共有30节。
桥塔的混凝土采用的是C50高强度混凝土。
三、最深基础：苏通大桥主墩基础由131根长约120米、直径2.5米至2.8米的群桩组成，承台长114米、宽48米，面积有一个足球场大，是在40米水深以下厚达300米的软土地基上建起来的，是世界上规模最大、入土最深的群桩基础。
钢护筒搭设施工平台，所用的护筒直径为2.5至2.85m，壁厚25mm的钻孔桩钢护筒，打入地下后搭建施工平台。
钻孔灌注桩施工：将护筒打入既定位置后，钻机下钻，于此同时不断灌注泥浆护壁并循环，将桩内的沉渣排除，到达设计标高后，提出钻孔并清孔，然后分节下放钢筋笼，在中间插入一根粗导管至底，最后浇筑混凝土。
四、最长拉索：苏通大桥最长拉索长达577米，比日本多多罗大桥斜拉索长100米，为世界上最长的斜拉索。
苏通长江公路大桥苏通大桥简介全称：苏通长江公路大桥地理位置和意义：苏通大桥位于江苏省东部的南通市和苏州（常熟）市之间，是交通部规划的黑龙江嘉荫至福建南平国家重点干线公路跨越长江的重要通道，也是江苏省公路主骨架网“纵一”——赣榆至吴江高速公路的重要组成部分，是我国建桥史上工程规模最大、综合建设条件最复杂的特大型桥梁工程。
建设苏通大桥对完善国家和江苏省干线公路网、促进区域均衡发展以及沿江整体开发，改善长江安全航运条件、缓解过江交通压力、保证航运安全等具有十分重要的意义。
大桥建设工程情况：苏通大桥工程起于通启高速公路的小海互通立交，终于苏嘉杭高速公路董浜互通立交。
路线全长32.4公里，主要由北岸接线工程、跨江大桥工程和南岸接线工程三部分组成。
l、跨江大桥工程：总长8206米，其中主桥采用 100+100+300+1088+300+100+100（其中主桥长约1088米）。
=2088米的双塔双索面钢箱梁斜拉桥。
斜拉桥主孔跨度1088米，列世界第一；主塔高度300. 4米,列世界第一；斜拉索的长度577米,列世界第一；群桩基础平面尺寸113.75米 X 48.1米，列世界第一。
专用航道桥采用140+268+140=548米的T型刚构梁桥，为同类桥梁工程世界第二；南北引桥采用30、50、75米预应力混凝土连续梁桥；2、北岸接线工程：路线总长15．1公里，设互通立交两处，主线收费站、服务区各一处；3、南岸接线工程：路线总长9．1公里，设互通立交一处。
苏通大桥全线采用双向六车道高速公路标准，计算行车速度南、北两岸接线为120公里／小时，跨江大桥为100公里／小时，全线桥涵设计荷载采用汽车一超20级，挂车一120。
主桥通航净空高62米，宽891米，可满足5万吨级集装箱货轮和4.8万吨船队通航需要。
全线共需钢材约25万吨，混凝土140万方，填方320万方，占用土地一万多亩，拆迁建筑物26万平米。
工程总投资约64.5亿元，计划建设工期为六年。
1 概述1.1 工程概况苏（州）－(南)通大桥是中外瞩目的国家重点工程，距长江入海口 108km。
由北接线、跨江大桥、南接线组成，双向高速 6 车道。
其 8146m 的跨江大桥为北引桥、主桥、南引桥组合。
主桥为 100+100+300+1088+300+100+100=2088m 的七跨一联双塔双索面钢箱梁斜拉桥， 该桥的设计和施工将创造 4 项世界纪录，是中国向世界建桥最高水平的一次搏击。
北主塔基础（主 4＃墩）采用高桩承台结构。
桩基由 131 根直径 2.80～2.50m、长117.60m 的钻孔灌注桩组成，见图 1。
该桩基的成功实施，已创造了世界桥梁最大的群桩基础。
1.2 施工的自然条件1） 地质苏通长江公路大桥地处长江三角洲冲积平原，第四纪地层厚度大，分布较稳定，基岩埋深在 270～280 m 之间。
桥位区全新统颗粒较细，沉积时间短，工程地质性质较差；上更新统以沙土为主，性质较好，其中 6-1，8-1 层岩性以含砾中粗沙为主，厚度大，分布较稳定；中更新统分布稳定，性质好。
主要地质分布特征参数及指标分别见表 1、表 2。
主桥北塔墩基础地质情况表表1地 层编 号岩土名称状态层底标高 (m)全 1-3 新 1-3统 1-3 Q4 1-3细砂 粉砂 细砂 粉砂中密 中密 中密 密实-36.7 -45.9 -54.7 -57.25-1中砂密实-64.2上 5-1 更 5-2 新 统 6-1 Q3 6-26-1粗砂 细砂 粗砂 细砂 中砂密实 密实 密实 密实 密实-71.5 -74.2 -78.2 -80.6 -87.2推荐承载力 (kpa)170 140 180 150 400 500 250 450 300 420极限摩阻力 (kpa)45 35 45 40 60 100 50 80 55 60标贯击数20 15 25 42 >50 47 36 >50 >50 >50第1页7细砂密实-94.2300558-1粗砂密实-98.35001008-2粗砂密实-104.7300508-2粗砂密实-115.2300558-3 亚粘土软塑-118.3270508-1粗砂密实-122.25001008-2粉砂密实-125.2220508-1粗砂密实-129.0500100主桥北辅助墩基础地质情况表42 >50 >50 >50 >50 >50 >50 >50表2地编 层号1-1岩土名称亚砂土状态软塑全 3-1粉砂中密新4亚粘土软塑统 4 粉砂夹亚砂土 中密Q44亚砂土夹粉砂 软塑4亚砂土流塑5-1中砂密实5-2细砂密实6-1粉砂密实6-1砾砂密实上7细砂密实8-1粗砂密实更8-1中砂密实新 8-1中砂密实8-2细砂密实统8-2砾砂密实Q3 8-28-1细砂 粗砂软塑 密实8-1细砂密实8-1粗砂密实8-1细砂密实各类土层对钻孔施工的影响层底标高 (m)-17.70 -29.90 -46.70 -50.20 -54.50 -61.30 -66.50 -73.60 -78.60 -84.70 -87.00 -91.80 -93.70 -103.20 -107.70 -111.30 -117.20 -121.00 -123.70 -129.70 -130.90推荐承载力 (kpa)100 110 110 120 120 110 400 250 180 500 300 500 420 450 300 550 300 500 300 500 300极限摩阻力 (kpa)35 35 35 40 40 35 60 50 45 100 55 100 60 60 50 100 55 100 55 100 55标贯击数8 16.6 12 31 39 14.6 50 29 31 50 46 >50 >50 >50 >50 >50 >50 >50 >50 >50第2页粉细砂土层对钻孔泥浆的影响和破坏较大，松散的粉细砂土层还很容易导致塌孔； 密实的中粗砾砂对钻孔桩施工影响最大，在砾砂中钻进，容易导致泥浆泄漏，钻进速度 变慢，在土层交替变化处，因土层软硬不一，差异较大，更容易导致钻孔倾斜，也是容 易钻杆断裂的土层，在施工中引起了高度的重视，采取了必要的施工措施保证了钻孔施 工的顺利；亚粘土层容易引起糊钻和蹩钻现象，在钻具和钻头的排碴能力及设备配置上 有针对性，加快了钻孔成桩速度，在腐质性亚粘土中钻进极易造成缩孔、缩径、塌孔等 现象的发生，在此土层中钻进时，加大了泥浆水头作用高度和保证了泥浆性能指标，防 止了一切钻孔事故的发生。

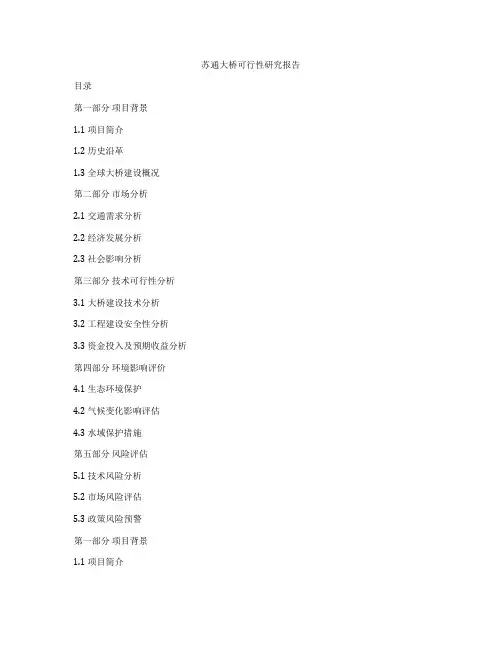

苏通大桥可行性研究报告目录第一部分项目背景1.1 项目简介1.2 历史沿革1.3 全球大桥建设概况第二部分市场分析2.1 交通需求分析2.2 经济发展分析2.3 社会影响分析第三部分技术可行性分析3.1 大桥建设技术分析3.2 工程建设安全性分析3.3 资金投入及预期收益分析第四部分环境影响评价4.1 生态环境保护4.2 气候变化影响评估4.3 水域保护措施第五部分风险评估5.1 技术风险分析5.2 市场风险评估5.3 政策风险预警第一部分项目背景1.1 项目简介苏通大桥项目是中国江苏省与上海市之间的一座跨江大桥工程，连接了苏州市吴中区与上海市嘉定区两地。
