CISCO交换机STP详细说明及配置

  • 格式：doc
  • 大小：58.00 KB
  • 文档页数：11

CISCO交换机STP详细说明及配置一、STP概述STP（生成树协议）是一个二层管理协议。

在一个扩展的局域网中参与STP的所有交换机之间通过交换桥协议数据单元bpdu（bridge protocol data unit）来实现；为稳定的生成树拓扑结构选择一个根桥；为每个交换网段选择一台指定交换机；将冗余路径上的交换机置为blocking，来消除网络中的环路。

IEEE 802.1d是最早关于STP的标准，它提供了网络的动态冗余切换机制。

STP 使您能在网络设计中部署备份线路，并且保证：* 在主线路正常工作时，备份线路是关闭的。

* 当主线路出现故障时自动使能备份线路，切换数据流。

rSTP（rapid spanning tree protocol）是STP的扩展，其主要特点是增加了端口状态快速切换的机制，能够实现网络拓扑的快速转换。

1.1 设置STP模式使用命令config spanning-tree mode可以设置STP模式为802.1d STP或者802.1w rSTP.1.2 配置STP交换机中默认存在一个default STP域。

多域STP是扩展的802.1d，它允许在同一台交换设备上同时存在多个STP域，各个STP域都按照802.1d运行，各域之间互不影响。

它提供了一种能够更为灵活和稳定网络环境，基本实现在vlan中计算生成树。

1.2.1 创建或删除STP利用命令create STPd和delete STPd可以创建或删除STP.缺省的default STP域不能手工创建和删除。

1.2.2 使能或关闭STP交换机中STP缺省状态是关闭的。

利用命令config STPd可以使能或关闭STP.1.2.3 使能或关闭指定STP的端口交换机中所有端口默认都是参与STP计算的。

使用命令config STPd port可以使能或关闭指定的STP端口。

1.2.4 配置STP的参数运行某个指定STP的STP协议后，可以根据具体的网络结构调整该STP的一些参数。

交换机中可以调整以下的STP协议参数：* bridge priority* hello time* forward delay* max age另外每个端口上可以调整以下参数：* path cost* port priority表1-1 配置STP参数的常用命令1.2.5 显示STP状态利用命令show STPd可以查看STP的状态，包括：* bridgeid* root bridgeid* STP的各种配置的参数利用命令show STPd port可以显示端口的STP状态，包括：* 端口状态* designated port* 端口的各种配置参数在缺省的CISCO STP模式中，每个VLAN定义一个STP.IEEE802.1Q标准是在整个交换VLAN网络中使用一个STP，但并不排除在每个VLAN中实现STP.1 VLAN与生成树的关系＞IEEE通用生成树（CST）＞CISCO PER VLAN生成树（PVST）＞带CST的CISCO PER VLAN生成树（PVST＋）CST是IEEE解决运行虚拟局域网VLAN生成树的方法。

CST定义，整个第2层交换网络所有实现了的VLAN，仅使用一个生成树实例。

这个生成树实例运行在整个交换局域网上。

PVST是解决在虚拟局域网上处理生成树的CISCO特有解决方案。

PVST为每个虚拟局域网运行单独的生成树实例。

一般情况下PVST要求在交换机之间的中继链路上运行CISCO的ISL.PVST＋是CISCO解决在虚拟局域网上处理生成树问题的另一个方案。

PVST＋允许CST信息传给PVST，以便与其他厂商在VLAN上运行生成树的实现方法进行操作。

2 按VLAN生成树（PVST）为每个VLAN建立一个独立的生成树实例（PVST）。

生成树算法计算整个交换型网络的最佳无环路径。

PVST的优点：＞生成树拓扑结构的总体规模减少。

＞改进了生成树的扩展性，并减少了收敛时间。

＞提供更快的收敛恢复能力和更高的可靠性。

PVST的缺点：＞为了维护针对每个VLAN而生成的生树，交换机的利用率会更高＞为了支持各个VLAN的BPDU，需要占用更多的TRUNK链路带宽生成树仅可运行在64个VLAN上。

3 公共生成树（CST）CST是IEEE在虚拟局域网上处理生成树的特有方法，这是一种VLAN解决方案，称为单一或者公共生成树。

生成树协议运行在VLAN1即缺省的VLAN上。

所有的交换机都举出同一个根网桥，并建立与该根网桥的关系。

公共生成树不能针对每个VLAN来优化根网桥的位置。

公共生成树优点：＞最小数量的BPDU通信，带宽占用少。

＞交换机负载保持最小。

公共生成树的缺点如下：＞只用一个根网桥，这不能为所有的VLAN做到网桥的优化放置，导致对某些设备来说可能存在次优化路径。

＞为包括交换架构中的所有端口，生成树的拓扑结构较大，这就会导致较长的收敛时间和更频繁的重新配置。

4 增强型的按VLAN生成树（PVST＋）PVST＋有以下特征：＞它是CISCO发展的，可以与802.1Q公共生成树（CST）互操作。

＞通过ISL中继，PVST＋与现存的CISCO交换机PVST协议向后兼容，同时，PVST ＋也通过802.1Q中继与CST连接互操作。

＞如果PVST区域和CST区域之间要互操作，一定要通过PVST＋区域。

二生成树配置生成树配置涉及下面一些任务：＞选举和维护一个根网桥。

＞通过配置一些生成树的参数来优化生成树。

（如端口优先级端口成本）＞通过配置上行链路来减少生成树的收敛时间。

2950交换机上生成树的缺省配置：＞STP启用：缺省情况下VLAN1启用＞STP模式：PVST＋＞交换机优先级：32768＞STP端口优先级：128＞STP路径成本：1000M：4 100M：19 10M：100＞STP VLAN端口成本：（同上）＞STP计时器：HELLO时间：2秒转发延迟：15秒最大老化时间：20秒1 启用生成树：switch(config)#spanning-tree vlan vlan-list步骤：switch＃c onfig tswitch(config)# spanning-tree vlan 10switch(config)#endswitch#show spanning-tree summary/detailsummary摘要detail详细Bridge Identifier has priority 8912,address 0006.eb06.1741 (本地交换机网桥ＩＤ）desigated root has priority 8912,address 0006.eb06.1741 (根网桥ＩＤ）designated port is 7,path cost 0 (路径成本）times: hold1, topology change 35, notification 2hello 2, max age 20, forward delay 15 （根计时器）2 人为建立根网桥在生成树网络中，最重要的事情就是决定根网桥的位置。

可以让交换机自己根据一定的原则来选择根网桥以及备份或从（secondary）根网桥，也可使用命令人为指定根网桥。

PS：不要将接入层的交换机配置为根网桥。

STP根网桥通常是汇聚层或者核心层的交换机。

通过命令直接建立根网桥：spanning-tree vlan vlan-id root primary （网桥优先级被置为24576）步骤：switch＃c onfig terminalswitch（config）#spanning-tree vlan vlan-id root primary dianmeter net-diameter hello-time sec为VLAN配置根网桥、网络半径以及HELLO间隔ROOT关键字：指定这台交换机为根网桥diameter netdianmeter：该关键字指定在末端口主机任意两点之间的网段的最大数量。

net-diameter的值是2－7.这个直径应该从根网桥开始计算，根网桥是1switch（config）#endswitch#show spanning-tree vlan vlan-id detail让交换机返回缺省的配置，可以使用如下命令：no spanstree vlan vlan-id root2＞修改网桥的优先级别：多数情况下做如下配置：spanning -tree vlan vlan-id root primary （主ROOT网桥优先级被置为24576）spanning-tree vlan vlan-id root secondary（备份ROOT网桥优先级被置为28672）修改网桥优先级：spanning-tree vlan vlan-id priority bridge-priority3 确定到根网桥的路径生成树协议依次用BPDU中这些不同域来确定根网桥的最佳路径：＞根路径成本（ROOT PATH COST）＞发送网桥ID（BRIDGE ID）＞发送端口ID（PORT ID）从端口发出BPDU时，它会被施加一个端口成本，所有端口成本的总和就是根路径成本。

生成树首先查看根路径成本，以确定哪些端口应该转发，哪些端口应该阻塞。

报告最低路径成本的端口被选为转发端口。

如果对多个端口来说，其中根路径成本相同，那么，生成树将查看网桥ID.报告有最低网桥ID的BPDU端口被允许进行转发，而其他所有端口被阻断。

如果路径成本和发送网桥ID都相同（如在平行链路中），生成树将查看发送端口ID.端口ID值小的优先级高，将作为转发端口。

4 修改端口成本如果想要改变某台交换机和根网桥之间的数据通路，就要仔细计算当前的路径成本，然后，改变所希望路径的端口成本。

我们可以更改交换机端口的成本，端口成本更低的端口更容易被选为转发帧的端口。

spanning-tree vlan vlan-id cost costno spanning-tree vlan vlan-id cost（恢复默认成本）配置步骤：＞1 config terminal 进入配置状态＞2 interface interface-id 进入端口配置界面＞3 spanning-tree vlan vlan-id cost cost值为某个VLAN配置端口成本＞4 end＞5 show spanning-tree interface interface-id detail 查看配置＞6 write5 修改端口优先级在根路径成本和发送网桥ID都相同的情况下，有最低优先级的端口将为vlan 转发数据帧。

对应基于CLI的命令的交换机，可能的端口优先级别范围为0～63，缺省为32.基于IOS的交换机端口的优先级别范围是0～255，缺省为128.spanning-tree vlan vlan-id port-priority priority值no spanning-tree vlan vlan－id port-priority1＞config terminal （进入配置模式）2＞interface interface-id （进入端口配置模式）3＞ spanning-tree vlan vlan-id port-priority 值4＞ end5＞show spanning-tree interface interface-id detail6＞write6 修改生成树计时器使用缺省的STP计时器配置，从一条链路失效到另一条接替，需要花费50秒。

合集下载

思科网络交换机配置命令详细总结归纳

思科网络交换机配置命令详细总结归纳


使用`switchport access vlan`命令将接口 分配到指定VLAN，如`switchport access vlan 10`将接口分配到VLAN 10。
使用`switchport mode access`命令将接 口设置为访问模式。
使用`name`命令为VLAN设置名称，如 `name Sales`为VLAN 10设置名称为 Sales。
使用`interface`命令进入接口配置模式， 如`interface FastEthernet 0/1`进入 FastEthernet 0/1接口。
VLAN间路由配置
01 02 03 04
使用`interface`命令进入三层接口配置模式，如`interface vlan 10`进入 VLAN 10的三层接口。
配置Root Guard
在接入层交换机上启用Root Guard功能，防止非法设备成为网 络根节点。
STP故障排除技巧
查看STP状态
使用命令`show spanning-tree vlan vlan-id`查看指定 VLAN的STP状态，包括根交换机、根端口、指定端口等信 息。
抓包分析
使用网络抓包工具（如Wireshark）抓取并分析STP协议报 文，以深入了解STP交互过程和故障原因。
将ACL应用到三层接口或VLAN接口上，以实现对 VLAN间通信的控制。
使用`interface`命令进入接口配置模式，然后使用 `ip access-group`命令将ACL应用到接口上，如`ip access-group 101 in`将ACL 101应用到接口的入 方向。
VLAN安全性设置
01
表不稳定等问题。
链路备份
STP在消除环路的同时，保留了一条 或多条备份链路，以在网络故障时提
思科STP配置

思科STP配置

端口1 端口
默认优先级32768 端口 默认优先级 端口1 指定端口 MAC 0c0011111111
100Base-T
非指定端口
默认优先级32768 默认优先级 MAC 0c0022222222
X的端口1为指定端口，因为交换机X和Y到根桥的路 的端口1为指定端口，因为交换机X 径成本相同，但交换机X的网桥ID更小。 ID更小 径成本相同，但交换机X的网桥ID更小。
生成树端口状态
生成树会将每个端口的状态作以下变换: 生成树会将每个端口的状态作以下变换 最大寿命=20s） 阻 塞 Blocking （最大寿命 ） 监 听 Listening（转发延迟 （转发延迟=15s） ） 学 习 Learning（转发延迟 （转发延迟=15s） ） 转 发 Forwarding
端口从阻塞状态过渡到转发状态的正常时间是30~50s。 。 端口从阻塞状态过渡到转发状态的正常时间是
快速生成树协议（RSTP） 快速生成树协议（RSTP）
STP缺点：重新计算时间较长。 缺点：重新计算时间较长。 缺点 为了缩短生成树重新计算和会聚的时间， 为了缩短生成树重新计算和会聚的时间， IEEE委员会在 802.1w 中定义了快速生 中定义了快速生 委员会在 成树协议（ 成树协议（RSTP）。 ） 在使用RSTP的情况中，网络收敛通常在 的情况中， 在使用 的情况中 1s之内就能完成。 之内就能完成。 之内就能完成
交换机Y 交换机Y 指定端口 非指定端口 100Base-T
x
默认优先级32768 默认优先级 MAC 0c0022222222
网桥协议数据单元(BPDU) 网桥协议数据单元(BPDU)
BPDU负责 负责: 负责 选举根桥. 选举根桥 检测环路的位置. 检测环路的位置 堵塞端口并防环. 堵塞端口并防环 通知网络拓扑的变动. 通知网络拓扑的变动 监视STP的状态 的状态. 监视 的状态

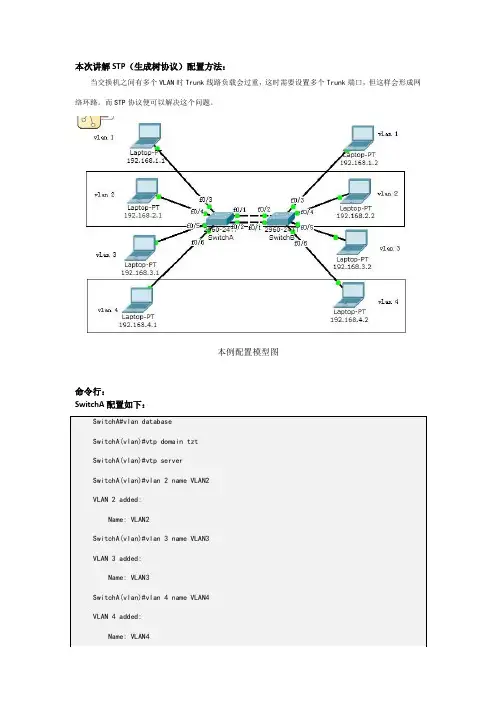

思科设备交换机STP(生成树协议)配置
