美标渐开线花键计算程序2014.8

渐开线花键通用计算公式渐开线花键是一种常见的机械连接元件，通常用于传递旋转运动和承受轴向载荷。

它的设计需要考虑到多种因素，包括花键的尺寸、形状和材料等。

在设计渐开线花键时，我们需要使用一些通用的计算公式来帮助我们确定最佳的设计参数。

本文将介绍渐开线花键的通用计算公式，以帮助工程师和设计师更好地进行设计和分析。

1. 渐开线花键的基本参数。

在开始计算之前，我们首先需要确定一些基本的参数，包括轴的直径、花键的宽度和厚度等。

这些参数将直接影响到花键的设计和计算。

2. 渐开线花键的弯曲强度。

渐开线花键在工作时会受到一定的弯曲力，因此需要考虑其弯曲强度。

弯曲强度可以通过以下公式来计算：\[ M_b = \frac{W \times L}{2} \]其中，\( M_b \) 为弯曲强度，\( W \) 为花键的宽度，\( L \) 为花键的长度。

3. 渐开线花键的剪切强度。

除了弯曲强度外，渐开线花键还需要考虑其剪切强度。

剪切强度可以通过以下公式来计算：\[ T = \frac{W \times t \times S}{2} \]其中，\( T \) 为剪切强度，\( W \) 为花键的宽度，\( t \) 为花键的厚度，\( S \) 为剪切应力。

4. 渐开线花键的扭转强度。

在设计渐开线花键时，还需要考虑其扭转强度。

扭转强度可以通过以下公式来计算：\[ T_t = \frac{W \times t^3 \times S_t}{6 \times r} \]其中，\( T_t \) 为扭转强度，\( W \) 为花键的宽度，\( t \) 为花键的厚度，\( S_t \) 为扭转应力，\( r \) 为花键的半径。

5. 渐开线花键的接触应力。

最后，我们还需要考虑渐开线花键的接触应力。

接触应力可以通过以下公式来计算：\[ \sigma_c = \frac{2 \times W \times F}{\pi \times d \times t} \]其中，\( \sigma_c \) 为接触应力，\( W \) 为花键的宽度，\( F \) 为轴向载荷，\( d \) 为轴的直径，\( t \) 为花键的厚度。

渐开线花键计算
一、渐开线花键的基本概念
1.花键齿数：花键的齿数取决于传动系统的要求和具体装置的设计需求。

2.花键剖面：渐开线花键的剖面可以是直线、锥面或椭圆面等。

3.花键间隙：花键与齿轮之间的间隙是花键设计的重要参数，需要根据具体传动系统的要求和工作环境条件来确定。

二、渐开线花键的计算公式
1.渐开线花键的基准直径计算公式
D = (b * Z) / (2 * tan(θ/2))
其中，D为基准直径，b为花键宽度，Z为花键齿数，θ为花键齿宽的角度。

2.渐开线花键的点宽计算公式
P=π*D/Z
其中，P为花键的点宽。

3.渐开线花键的压力角计算公式
α = atan(sin(θ) / (cos(θ) - Z / (Z+2)))
其中，α为压力角，θ为花键齿宽的角度。

4.渐开线花键的公法角计算公式
β=α*m
其中，β为公法角，m为模数。

5.渐开线花键的侧斜角计算公式
γ = atan(tan(β) / cos(α))
其中，γ为侧斜角。

6. 渐开线花键的rack angle计算公式
ω = atan(sinγ * tanβ)
其中，ω为rack angle。

以上是渐开线花键计算中的一些常见公式，通过这些公式可以计算出渐开线花键的各个参数。

在实际应用中，还需要根据具体的传动要求和工作条件来进行调整和优化。

总结：。

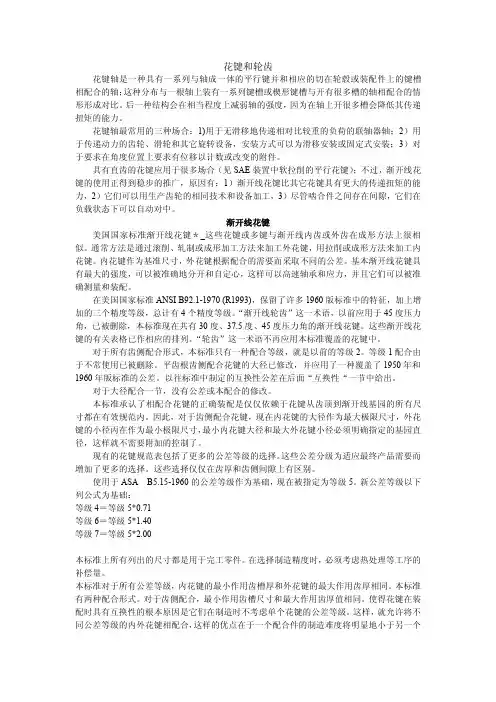

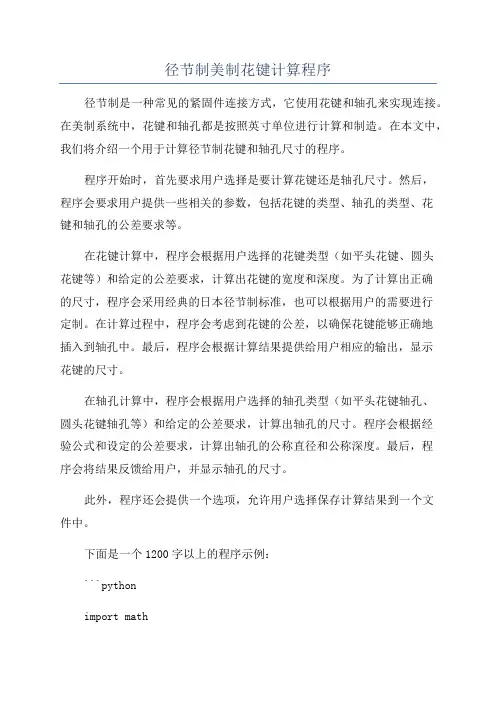

径节制美制花键计算程序径节制是一种常见的紧固件连接方式，它使用花键和轴孔来实现连接。

在美制系统中，花键和轴孔都是按照英寸单位进行计算和制造。

在本文中，我们将介绍一个用于计算径节制花键和轴孔尺寸的程序。

程序开始时，首先要求用户选择是要计算花键还是轴孔尺寸。

然后，程序会要求用户提供一些相关的参数，包括花键的类型、轴孔的类型、花键和轴孔的公差要求等。

在花键计算中，程序会根据用户选择的花键类型（如平头花键、圆头花键等）和给定的公差要求，计算出花键的宽度和深度。

为了计算出正确的尺寸，程序会采用经典的日本径节制标准，也可以根据用户的需要进行定制。

在计算过程中，程序会考虑到花键的公差，以确保花键能够正确地插入到轴孔中。

最后，程序会根据计算结果提供给用户相应的输出，显示花键的尺寸。

在轴孔计算中，程序会根据用户选择的轴孔类型（如平头花键轴孔、圆头花键轴孔等）和给定的公差要求，计算出轴孔的尺寸。

程序会根据经验公式和设定的公差要求，计算出轴孔的公称直径和公称深度。

最后，程序会将结果反馈给用户，并显示轴孔的尺寸。

此外，程序还会提供一个选项，允许用户选择保存计算结果到一个文件中。

下面是一个1200字以上的程序示例：```pythonimport mathdef calculate_key_dimensions(:print("请输入花键类型：")print("1. 平头花键")print("2. 圆头花键")key_type = int(input("请选择花键类型（输入数字1或2）：")) print("请输入公差要求：")tolerance = float(input("请输入公差值（如0.001）："))if key_type == 1:key_width = 0.7 * tolerancekey_depth = 0.6 * toleranceelif key_type == 2:key_width = 0.9 * tolerancekey_depth = 0.7 * toleranceelse:print("无效的花键类型！")returnprint("花键宽度为：", key_width)print("花键深度为：", key_depth)def calculate_hole_dimensions(:print("请输入轴孔类型：")print("1. 平头花键轴孔")print("2. 圆头花键轴孔")hole_type = int(input("请选择轴孔类型（输入数字1或2）：")) print("请输入公差要求：")tolerance = float(input("请输入公差值（如0.001）："))if hole_type == 1:nominal_diameter = 3.0 * tolerancenominal_depth = 1.5 * toleranceelif hole_type == 2:nominal_diameter = 2.7 * tolerancenominal_depth = 1.0 * toleranceelse:print("无效的轴孔类型！")returnprint("轴孔公称直径为：", nominal_diameter)print("轴孔公称深度为：", nominal_depth)def save_to_file(result):file_name = input("请输入保存文件的名称：")with open(file_name, "w") as file:file.write(result)print("文件保存成功！")def main(:print("1. 计算花键尺寸")print("2. 计算轴孔尺寸")option = int(input("请选择要进行的操作（输入数字1或2）：")) if option == 1:calculate_key_dimensionselif option == 2:calculate_hole_dimensionselse:print("无效的选项！")returnsave_option = input("是否要保存计算结果到文件？（输入Y或N）：")if save_option.upper( == "Y":save_to_file("计算结果")else:print("退出程序。

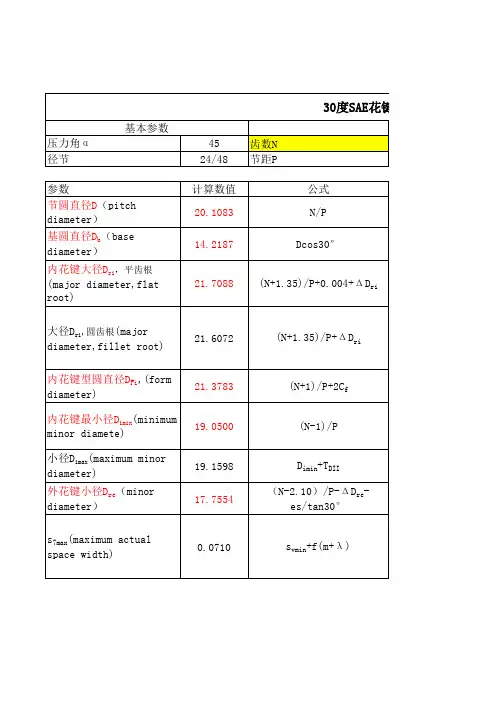

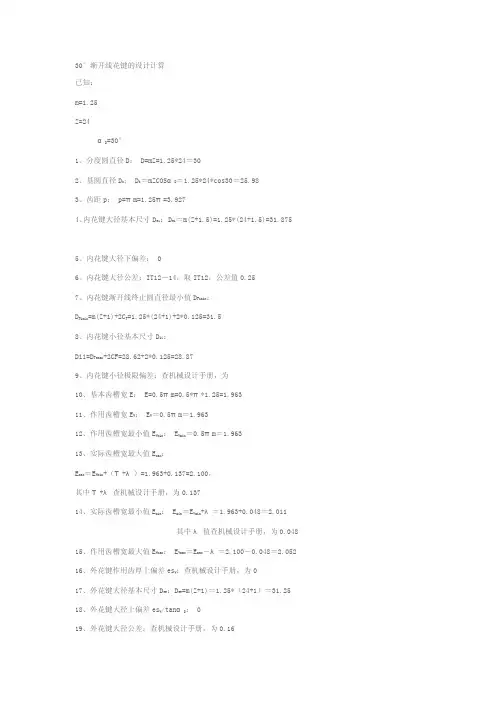

30°渐开线花键的设计计算已知：0000 m=1.250000Z=240000αD =30°00001、分度圆直径D ： D=mZ=1.25*24＝3000002、基圆直径D b ： D b ＝mZCOS αD ＝1.25*24*cos30＝25.9800003、齿距p ： p=πm=1.25π=3.92700004、内花键大径基本尺寸D ei ： D ei ＝m(Z+1.5)=1.25*(24+1.5)=31.87500005、内花键大径下偏差： 000006、内花键大径公差：IT12－14，取IT12，公差值0.2500007、内花键渐开线终止圆直径最小值D Fimin ：0000 D Fimin =m(Z+1)+2C F =1.25*(24+1)+2*0.125=31.500008、内花键小径基本尺寸D ii ：0000Dii=D Femax +2CF=28.62+2*0.125=28.8700009、内花键小径极限偏差：查机械设计手册，为0000 10、基本齿槽宽E ： E=0.5πm=0.5*π*1.25=1.963000011、作用齿槽宽E V ： E V ＝0.5πm ＝1.963000012、作用齿槽宽最小值E Vmin ： E Vmin ＝0.5πm ＝1.963000013、实际齿槽宽最大值E max ：0000E max ＝E Vmin +（Τ+λ）=1.963+0.137=2.100，0000其中Τ+λ查机械设计手册，为0.137000014、实际齿槽宽最小值E min ： E min ＝E Vmin +λ＝1.963+0.048＝2.0110000其中λ值查机械设计手册，为0.048000015、作用齿槽宽最大值E Vmax ： E Vmax ＝E max －λ＝2.100－0.048＝2.052000016、外花键作用齿厚上偏差es V ：查机械设计手册，为0000017、外花键大径基本尺寸D ee ：D ee =m(Z+1)＝1.25*（24+1）＝31.25000018、外花键大径上偏差es V /tan αD ： 0000019、外花键大径公差：查机械设计手册，为0.16000020、外花键渐开线起始圆直径最大值D Femax ：0000D Femax =2 ＝28.620000其中：D b =25.98 D=30 αD =30° h s =0.6m=0.6*1.25=0.750000es V /tan αD =0000021、外花键小径基本尺寸D ie ： D ie ＝m(Z －1.5)＝28.125 00022、外花键小径上偏差es V /tan αD ：0000023、外花键小径公差：IT12－14。

渐开线花键强度和几何尺寸计算程序渐开线花键是一种特殊的花键结构，用于传递扭矩和轴向力，常用于机械传动中。

花键强度与几何尺寸有关，需要根据几何尺寸计算花键的扭矩强度和轴向强度。

下面是一个用Python编写的渐开线花键强度和几何尺寸计算程序。

```pythonimport mathdef involute_gear_key_strength(D, d, b, F):P = math.pi * D / 2Fd=F/PWt = Fd * b / (d * math.cos(math.atan(D / (2 * d))))Ft=Wt*d/2return Ftdef involute_gear_key_geometry(D, b, Ft, k=0.15):P = math.pi * D / 2phi = 2 * math.cos(math.radians(20))Ft_max = (P * b) / (2 * D * math.cos(math.radians(20)))if Ft > Ft_max:print("Warning: Applied Load exceeds Maximum Allowable Load.")d = math.sqrt(4 * Ft / (math.pi * phi * D * k))return d#示例输入D=40#轴直径d=20#花键高度b=10#花键宽度F=1000#扭矩力Ft = involute_gear_key_strength(D, d, b, F)print("花键扭矩强度:", Ft)d_new = involute_gear_key_geometry(D, b, Ft)print("修正的花键几何尺寸:", d_new)```在这个程序中，我们首先定义了两个函数：1. `involute_gear_key_strength`函数用于计算渐开线花键的扭矩强度。

渐开线花键的设计计算30°渐开线花键的设计计算已知：m=1.25Z=24αD=30°1、分度圆直径D： D=mZ=1.25*24＝302、基圆直径D b： D b＝mZCOSαD＝1.25*24*cos30＝25.983、齿距p：p=πm=1.25π=3.9274、内花键大径基本尺寸 D ei： D ei＝m(Z+1.5)=1.25*(24+1.5)=31.8755、内花键大径下偏差： 06、内花键大径公差：IT12－14，取IT12，公差值0.257、内花键渐开线终止圆直径最小值D Fimin：D Fimin=m(Z+1)+2C F=1.25*(24+1)+2*0.125=31.58、内花键小径基本尺寸D ii：Dii=D Femax+2CF=28.62+2*0.125=28.879、内花键小径极限偏差：查机械设计手册，为10、基本齿槽宽E：E=0.5πm=0.5*π*1.25=1.96311、作用齿槽宽E V： E V＝0.5πm＝1.96312、作用齿槽宽最小值E Vmin： E Vmin＝0.5πm＝1.96313、实际齿槽宽最大值E max：E max＝E Vmin+（Τ+λ）=1.963+0.137=2.100，其中Τ+λ查机械设计手册，为0.13714、实际齿槽宽最小值 E min： E min＝E Vmin+λ＝1.963+0.048＝2.011其中λ值查机械设计手册，为0.04815、作用齿槽宽最大值E Vmax： E Vmax＝E max－λ＝2.100－0.048＝2.05216、外花键作用齿厚上偏差es V：查机械设计手册，为017、外花键大径基本尺寸D ee：D ee=m(Z+1)＝1.25*（24+1）＝31.2518、外花键大径上偏差es V/tanαD： 019、外花键大径公差：查机械设计手册，为0.1620、外花键渐开线起始圆直径最大值D Femax：D Femax=2 ＝28.62其中：D b=25.98 D=30 αD=30° h s=0.6m=0.6*1.25=0.75es V/tanαD=021、外花键小径基本尺寸D ie： D ie＝m(Z－1.5)＝28.12522、外花键小径上偏差es V/tanαD：023、外花键小径公差：IT12－14。

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
D F e mx=2√（0.5Db）²+（0.5DsinαD-）²-(hs/sinα) ²
三、公差和公差值
1、配合公差指齿槽宽和齿厚的公差
基本偏差对内花键的齿槽宽取基孔制H 它是作用齿槽宽的下偏差对外花键的齿厚取K=0js=(T+λ)/2 h、f、e和d它们是作用齿厚的上偏差
配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 ³√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 ³√E+0.001E或
I=0.45 ³√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差Fβ
内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D’R i=D b[tanαci-tan(αci-Emax/D+invαci-inva D)]
式中：
D’R i---量棒的计算直径；
a ci---内花键与量棒接触点上的压力角，以弧度表示，αci=cos-¹。

模数 m = 3 齿数 z = 15 标准压力角αD = 30°配合代号：H7/h7 分度圆直径 D = m×z = 45基圆直径 Db = m×z×cos(αD) = 38.9711周节 p = π×m = 9.42477796076937内花键大径 Dei = m×(z+1.5) = 49.5外花键作用齿厚上偏差 esv = 0 (根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算)外花键渐开线起始圆直径最大值：DFemax = 2×((0.5Db)^2+(0.5Dsin(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5 = 41.8669 (其中hs = 0.6m = 1.8)内花键小径 Dii = DFemax+2CF) = 42.47 (其中CF = 0.1m = .3) 内花键基本齿槽宽 E = 0.5πm = 4.71238898外花键基本齿厚 S = 0.5πm = 4.71238898内花键：内花键总公差 T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703 网址：齿形公差 ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差 Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061作用齿槽宽最小值 Evmin = 0.5πm = 4.712实际齿槽宽最大值 Emax = Evmin + (T+λ) = 4.891实际齿槽宽最小值 Emin = Evmin + λ =4.773作用齿槽宽最大值 Evmax = Emax - λ = 4.83外花键：外花键大径 Dee = m×(z + 1) = 48外花键小径 Die = m×(z - 1.5) = 40.5外花键总公差 T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703齿形公差 ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差 Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 来源：标准分享站综合公差λ= 0.6((Fp)^2 + (ff)^2 + (F β)^2)^0.5 = .061作用齿厚最小值 Svmin = Smin + λ = 4.594实际齿厚最大值 Smax = Svmax - λ = 4.651实际齿厚最小值 Smin = Svmax - (T+λ) =4.533作用齿厚最大值 Svmax = S + esv = 4.712 30°平齿根花键计算书第2 页量棒直径 DRi = DRe = 5.04内花键量棒中心圆上的压力角 invαi = Emax/D + invαD - DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711 = .108688888888889+5.37514935913267E-02-.129326603560074 = 3.31224454025424E-02 αi = 25.7996333°内花键棒间距最大值 MRimax = Db × cos(90/z)/cosαi - DRi = 37.3内花键棒间距最小值 MRimin = MRimax - Ki×T = 37.07 其中 Ki = cosαD × cos(90/z)/sinαi T = (T+λ)-λ外花键量棒中心圆上的压力角 invαe = DRe/Db + invαD + Smin/D - π/z = 5.04/38.9711 + inv(αD) + 4.533/45 - π/15 = .129326603560074+5.37514935913267E-02+.100733333333333-.2 09439510239319 来源：标准分享站 = 7.43805866859188E-02 αe = 33.1259646°外花键跨棒距最大值 MRemin = Db × cos(90/z)/cosαe + DRe = 50.74 外花键跨棒距最小值 MRemax = MRemin + Ke×T = 50.557 其中 Ke = cosαD × cos(90/z)/sinαe T = (T+λ)-λ挤压强度计算计算挤压应力σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa其中传递转矩 T = 30000×P/π/n = 658.5722 N×m 系数ψ取0.75 齿数 z = 15 花键工作高度 h = 0.8×m = 2.4 花键工作长度 l = 40 花键平均半径 r = D/2 = 22.5根据联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力 [σc] = 60--100 MPa 挤压强度满足要求σc < [σc]。

美标渐开线花键计算程序要编写一个美标渐开线花键计算程序，我们需要输入一些关键参数，计算出花键的几何尺寸。

下面是一个详细的程序设计思路，包含了计算功能的实现：1.输入参数：从用户处获取花键的相关参数，如轴的直径(d)、花键的长度(L)、轴上花键的数量(N)等。

2.验证参数：对输入的参数进行合法性验证，确保输入的参数在可接受的范围内。

-验证花键数量是否为正数。

-验证轴直径是否大于花键的长度。

3.计算基本尺寸：-计算轴的有效直径(D)：D=d-2*k(k为花键的顶宽度)。

-计算齿槽的基圆直径(Db)：Db=D+2*h(h为花键的高度)。

-计算齿槽的底圆直径(Df)：Df=D-2*h。

-计算齿槽的模数(m)：m=(P*N)/π，其中P为公差，取值根据实际需求。

4.计算花键尺寸：-计算花键的根宽度(b)：b=0.7*m。

-计算花键的顶宽度(k)：k=0.5*m。

-计算花键的高度(h)：h=0.4*m。

-计算花键的根圆半径(Rr)：Rr=Db/2-h。

-计算花键的圆角半径(Rc)：Rc=0.3*m。

5.输出结果：将计算得到的花键几何尺寸打印显示给用户。

这是一个基本的美标渐开线花键计算程序，可以根据实际需求进行修改和优化。

可以使用各种编程语言实现这个程序，如C/C++、Python等。

以下是一个Python实现的示例代码：```pythonimport mathdef calculate_spline(d, L, N):#验证参数if N <= 0:return "花键数量必须为正数"if d <= L:return "轴直径必须大于花键长度"#计算基本尺寸D=d-2*kDb=D+2*hDf=D-2*hm = (P * N) / math.pi#计算花键尺寸b=0.7*mk=0.5*mh=0.4*mRr=Db/2-hRc=0.3*mreturn"D":D,"Db":Db,"Df":Df,"m":m,"b":b,"k":k,"h":h,"Rr":Rr,"Rc":Rc}#输入参数d = float(input("请输入轴直径："))L = float(input("请输入花键长度："))N = int(input("请输入花键数量："))#计算花键result = calculate_spline(d, L, N)#输出结果if isinstance(result, str):print(result)else:for key, value in result.items(:print(key + ": " + str(value))```使用这个程序，用户可以轻松地计算美标渐开线花键的各种几何尺寸。

齿数Z / 44模数M / 2压力角ao30花键组合长度lmm32外花键外径deemm90外花键短径模具mm84.4内花键短径diimm86根圆角半径ρmm0.8渐开线起始圆直径dfemm85.7工作齿高度h wmm2全齿高度hmm2.8弦齿厚度sfnmm4.297319输入扭矩tn.m11458.8材料抗拉强度σbmpa980材料屈服强度σsma835安全系数SH / 1.25齿根弯曲强度安全系数SF / 1服务系数K1 / 1.25齿隙系数K2 / 1.1分配系数K3 / 1.1轴向偏心载荷系数K4 / 1.5应力转换系数K / 0.15齿磨损允许的压应力σh1mpa10齿磨损允许的压应力σh2mpa9.4弯矩mbn.m0作用直径dhmm85 .18773应力集中系数αTN / 2.238703公称切向力ftn260427.3单位载荷wn / mm213.5764剪应力τ渐开线花键如下：tnmpa94.401321，齿面的允许接触强度[σH] mpa294.4353σhmpa106.78822，齿根的允许弯曲强度[σF] mpa431.9559计算渐开线花键的承载力1.花键对的基本参数，齿表面压应力（计算值），2。

工作条件参数3，检查结果σfmpa168.26663，齿根的容许剪切强度[τF] mpa215.978，τfmaxmpa211.33654外部花键的抗扭强度（允许值）[σv] mpa368.0441σvmpa163.5079齿表面摩擦的允许压应力[σH1] mpa110σhmpa106.7882齿表面摩擦的允许压应力[σH2] mpa9 .4σhmpa106.7882b，花键对的耐磨性很长，并且齿表面的压应力（计算值）不符合要求。

5当花键对工作108个周期时，齿面的压应力（计算值）满足要求。

齿根的最大剪切应力（计算值）满足要求。

等效应力（计算值）满足要求。

弯曲应力（计算值）满足淬火和回火淬火淬火95110135170185185205碳钢化碳碳化碳化碳化碳化碳化碳钢化碳镍铁合金的三重淬火0.36363636364≤1.0> 1.0-1.5> 1.5-2.2.1.1-1.31.2-1.1.3-1.1.2-1.1.2-1.1.2-1.1.2-1.3-1.71.6-2.41.7-2.91.4-2.91.8-2.81.9-3.51.5-2.12.0-3-3.22.1-4.11.11.2-1.61.3-2.11 .11.4.4.4-2.11.4-2.4-2.1.2-1.1.1.1.1.1.- 2.41.3-1.81.5-2.51.6-3.01.4-2.01.7-2.91.8-3.61.5-2.21.9-3.32.0-4.21.6-2.42.1-3.62.2-4.81.3-2.01.4-2.81.5-3.41.4-2.21.6-3.21.7-屈服强度[σS] 83578535545抗拉强度[σb] 1080980600，材料的机械性能等级机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120系列或模数/ mm平均圆直径DM灯系列或m≤2≤30> 30> 30> 50> 50> 50> 50> 50-120> 120> 120或模量/ mm平均圆直径DM灯系列或m ≤2≤30> 30> 30> 50> 50> 50>50> 50> 80> 80> 120> 120> 120> 120> 120> K4系列或2 <m≤55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <m≤10≤30> 30-50> 50-80> 80-120> 120≤30L / DM渐开线花键少0.3渐开线花键多0.15应力转换系数K值牙齿表面磨损允许的压应力σH1，σH2值（摘自GB / t17855-1999）σH1值σH2值σH2值未经热处理20hrc 淬火和回火28hrc淬火40hrc45hrc50hrc渗碳和氮化淬火20hrc中等冲击1.25严重冲击1.75或更大1.502.00或更大1.752.25或更大均匀平衡轻微冲击中等冲击1.001.251.50服务系数K1原动机（输入端）工作机械（输出端）均匀，平衡0.028×布氏硬度值0.032×布氏硬度值0.3×洛氏硬度值0.4×洛氏硬度值。

齿数Z/44模数M/2压力角ao30花键组合长度lmm32外花键外径deemm90外花键短直径模具mm84.4内花键短直径diimm86齿根圆角半径ρmm0.8渐开线起始圆直径dfemm85.7工作齿高h wmm2全齿高hmm2.8弦齿厚度sfnmm4.297319输入扭矩tn.m11458.8材料抗拉强度σbmpa980材料屈服强度σsma835安全系数SH/1.25齿根弯曲强度安全系数SF/1使用系数K1/1.25齿隙系数K2/1.1分布系数K3/1.1轴向偏心载荷系数K4/1.5应力转换系数K/0.15齿面磨损许用压应力σh1mpa10轮齿磨耗许用压应力σh2mpa9.4弯矩mbn.m0作用直径dhmm85.18773应力集中系数αTN/2.238703名义切向力ftn260427.3单位载荷wn/mm213.5764剪应力τ渐开线花键为：tnmpa94.401321，齿面许用接触强度[σH]mpa294.4353σhmpa106.78822，齿根许用抗弯强度[σF]mpa431.9559计算渐开线花键1的承载能力。

花键副的基本参数，齿面压应力（计算值），2。

工况参数3，检验结果σfmpa168.26663，齿根许用抗剪强度[τF]mpa215.978，τfmaxmpa211.33654外花键抗扭强度（许用值）[σv]mpa368.0441σvmpa163.5079齿面摩擦许用压应力[σH1]mpa110σhmpa106.7882齿面摩擦许用压应力[σH2]mpa9.4σhmpa106.7882b，花键副的耐磨性很长，齿面压应力（计算值）不符合要求。

5花键副工作108周时，齿面压应力（计算值）符合要求。

齿根最大剪应力（计算值）符合要求。

等效应力（计算值）符合要求。

碳合金渗碳和渗碳的计算值应满足渗碳温度为1851.1.361.361.361.1碳化温度大于1851.1.361.1碳化温度的要求。

渐开线花键计算公式及参数标注方法一、渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图：二、渐开线花键的计算见注③三、渐开线花键的标注1.一般规定在零件图样上,应给出制造花键时所需的全部尺寸、公差和参数,列出参数表,表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及其偏差、以及按GB/T3478.5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及其偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中,需要标记时,应符合如下规定:内花键:INT外花键:EXT花键副:INT/EXT齿数:z(前面加齿数值)模数:m(前面加模数值)30°平齿根:30P30°圆齿根:30R37.5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H(内花键);k、js、h、f、e或d(外花键)标准号:GB/T3478.1-2008示例1：花键副,齿数24,模数2.5、30°圆齿根,公差等级为5级,配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30R×5H/5h GB/T3478.1-2008内花键:I NT 24z×2.5m×30R×5H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例2：花键副,齿数24、模数2.5、内花键为30°平齿根、公差等级为6级；外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30P/R×6H/5h GB/T3478.1-2008内花键:INT 24z×2.5m×30P×6H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例3：花键副,齿数24、模数2.5、37.5°圆齿根、公差等级6级、配合类别为H/h。
