渐开线花键强度和几何尺寸计算程序

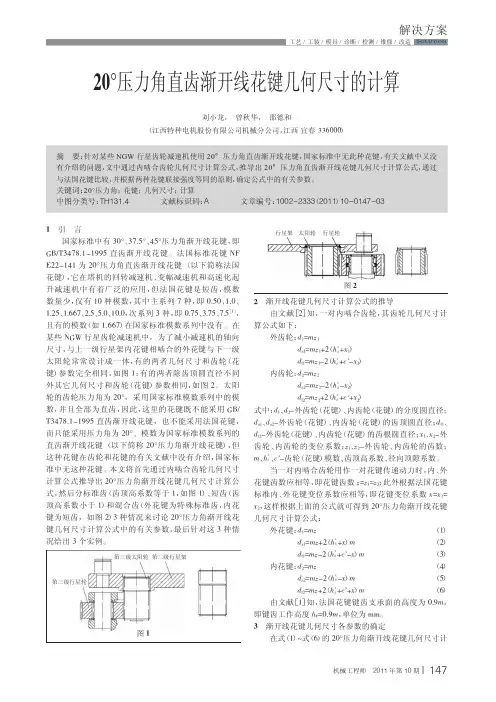

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
D F e mx=2√（0.5Db）²+（0.5DsinαD-）²-(hs/sinα) ²
三、公差和公差值
1、配合公差指齿槽宽和齿厚的公差
基本偏差对内花键的齿槽宽取基孔制H 它是作用齿槽宽的下偏差对外花键的齿厚取K=0js=(T+λ)/2 h、f、e和d它们是作用齿厚的上偏差
配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 ³√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 ³√E+0.001E或
I=0.45 ³√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差Fβ
内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D’R i=D b[tanαci-tan(αci-Emax/D+invαci-inva D)]
式中：
D’R i---量棒的计算直径；
a ci---内花键与量棒接触点上的压力角，以弧度表示，αci=cos-¹。

渐开线花键通用计算公式渐开线花键是一种常见的机械连接元件，通常用于传递旋转运动和承受轴向载荷。

它的设计需要考虑到多种因素，包括花键的尺寸、形状和材料等。

在设计渐开线花键时，我们需要使用一些通用的计算公式来帮助我们确定最佳的设计参数。

本文将介绍渐开线花键的通用计算公式，以帮助工程师和设计师更好地进行设计和分析。

1. 渐开线花键的基本参数。

在开始计算之前，我们首先需要确定一些基本的参数，包括轴的直径、花键的宽度和厚度等。

这些参数将直接影响到花键的设计和计算。

2. 渐开线花键的弯曲强度。

渐开线花键在工作时会受到一定的弯曲力，因此需要考虑其弯曲强度。

弯曲强度可以通过以下公式来计算：\[ M_b = \frac{W \times L}{2} \]其中，\( M_b \) 为弯曲强度，\( W \) 为花键的宽度，\( L \) 为花键的长度。

3. 渐开线花键的剪切强度。

除了弯曲强度外，渐开线花键还需要考虑其剪切强度。

剪切强度可以通过以下公式来计算：\[ T = \frac{W \times t \times S}{2} \]其中，\( T \) 为剪切强度，\( W \) 为花键的宽度，\( t \) 为花键的厚度，\( S \) 为剪切应力。

4. 渐开线花键的扭转强度。

在设计渐开线花键时，还需要考虑其扭转强度。

扭转强度可以通过以下公式来计算：\[ T_t = \frac{W \times t^3 \times S_t}{6 \times r} \]其中，\( T_t \) 为扭转强度，\( W \) 为花键的宽度，\( t \) 为花键的厚度，\( S_t \) 为扭转应力，\( r \) 为花键的半径。

5. 渐开线花键的接触应力。

最后，我们还需要考虑渐开线花键的接触应力。

接触应力可以通过以下公式来计算：\[ \sigma_c = \frac{2 \times W \times F}{\pi \times d \times t} \]其中，\( \sigma_c \) 为接触应力，\( W \) 为花键的宽度，\( F \) 为轴向载荷，\( d \) 为轴的直径，\( t \) 为花键的厚度。

渐开线花键计算公式及参数标注方法一、渐开线花键的几何参数1. 花键尺寸（Keyway Size）：指的是渐开线花键的宽度，通常用顶孔（Recess）和底孔（Sockets）直径来表示。

2. 螺纹角（Helix Angle）：指的是渐开线花键的螺纹线的倾斜角度。

3. 螺纹高度（Helix Height）：指的是渐开线花键的螺纹线的高度，通常用顶孔和底孔之间的距离来表示。

二、渐开线花键的计算公式1.花键尺寸计算公式-花键尺寸公式由ISO2790标准规定，根据轴的直径（d）可以计算出花键尺寸。

- 花键顶孔直径（D）= 轴的直径（d）+ 0.15mm- 花键底孔直径（d1）= 轴的直径（d）+ 0.25mm2.螺纹角计算公式-螺纹角一般由图纸给出，也可以通过以下公式计算：- 螺纹角（α）= arctan（H / (π * d)）其中，H为螺纹高度。

在制作渐开线花键图纸时，需要对相关参数进行标注，以便于加工和使用。

1.标注花键尺寸-在图纸上标注花键尺寸时，可以使用简化的标注方法，如在顶孔和底孔的直径符号上加上对应的数值。

2.标注螺纹角和螺纹高度-在图纸上标注螺纹角和螺纹高度时，可以使用直线段和字母表示，如在花键尺寸标注旁边加上α和H的符号，并注明对应的数值。

3.标注公差要求-在图纸上标注公差要求时，可以使用ISO系统的标准符号，如使用T字号来表示公差要求，并在标注下方注明对应的公差范围。

四、常见问题与解决方法在渐开线花键的设计和标注过程中，可能会遇到一些常见问题，下面列举几个常见问题并给出解决方法：1.如何选择合适的渐开线花键尺寸？-渐开线花键尺寸的选择需要考虑轴的直径和应力情况，一般建议按照ISO标准进行选择。

2.如何计算渐开线花键的扭矩传递能力？-渐开线花键的扭矩传递能力可以通过以下公式计算：T=(π/16)*τ*h*d，其中T为扭矩传递能力，τ为材料的抗扭转应力，h为花键的高度，d为轴的直径。

3.如何在CAD软件中绘制渐开线花键图纸？-在CAD软件中，可以使用线段和圆弧工具来绘制渐开线花键的轮廓，然后使用文字工具来标注相关参数。

渐开线花键计算公式及参数标注渐开线花键是一种常见的齿轮系统，它由两个或多个齿轮通过花键（也称为花齿）连接在一起，以实现动力传递和齿轮调整。

渐开线花键的设计要求非常严格，需要根据实际应用和需求，计算出合理的公式和参数。

本文将详细介绍渐开线花键的计算公式和参数标注。

一、渐开线花键的计算公式：1.花键几何参数计算：花键的几何参数包括高度、基圆直径等，下面是常用的计算公式：-花键高度（h）的计算公式：h=(2×p×Z)/(m×F)-d1其中，p为齿间距，Z为花键齿数，m为模数，F为面宽，d1为齿圈外径。

- 花键齿数（Z）的计算公式：Z = ceil(2π × d1 / p)其中，ceil(x)表示不小于x的最小整数。

-花键基圆直径（d2）的计算公式：d2=d1-2h-花键齿高（s）的计算公式：s=(π×m)/22.载荷参数计算：载荷参数是为了保证花键在工作时能够承受所需的力矩和负荷，常用的计算公式有：-载荷承受能力（T）的计算公式：T=(F×A×σ)/n其中，A为花键有效长度，σ为耐用极限，n为加载因数。

-花键有效长度（A）的计算公式：A=Z×s以上是渐开线花键的基本计算公式，不同的应用和需求可能还需要根据具体情况进行调整和优化。

二、渐开线花键的参数标注：-花键高度（h）：通常在花键的一侧标注，表示花键的高度。

-齿数（Z）：在花键的一侧标注，表示花键所连接的齿轮的齿数。

-花键基圆直径（d2）：在花键的一侧标注，表示花键的基圆直径。

-花键齿高（s）：通常在花键的一侧标注，表示花键的齿高。

-花键有效长度（A）：通常在花键的一侧标注，表示花键的有效长度。

-载荷承受能力（T）：通常在花键的一侧标注，表示花键的载荷承受能力。

-加载因数（n）：在花键的一侧标注，表示花键的加载因数。

以上是渐开线花键的常见参数标注，以便人们在设计、制造和检验时能够准确地了解花键的几何特征和载荷能力。

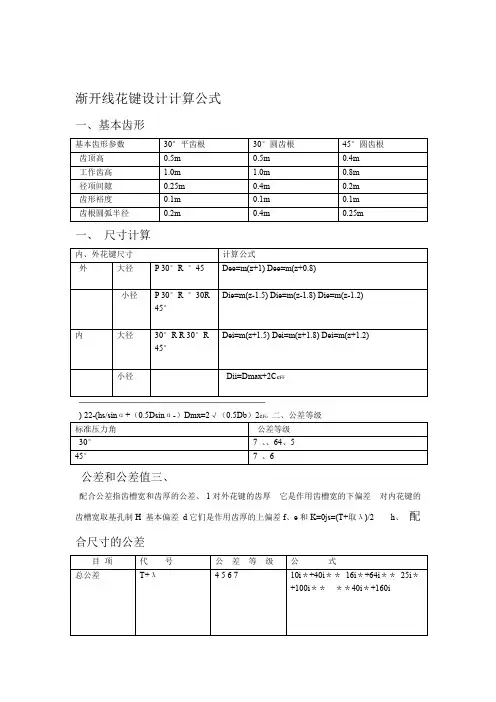

渐开线花键设计计算公式
一、基本齿形
一、尺寸计算
F D
公差和公差值三、
配合公差指齿槽宽和齿厚的公差、1对外花键的齿厚它是作用齿槽宽的下偏差对内花键的齿槽宽取基孔制H 基本偏差d它们是作用齿厚的上偏差f、e和K=0js=(T+取λ)/2 h、配合尺寸的公差
注：1、＊以分度圆直径D为基础的公差，其公差单位I为：
当D≤500mm时，I=0.45 3√D+0.001D.
当D＞500mm时，I=0.004D+2.1.
＊＊一基本齿槽宽E或基本齿厚S为基础的公差，其公差单位I为：I=0.45 3√E+0.001E或
I=0.45 3√S+0.001S.
式中D、E和S为mm。

2、L为分度圆周长之半，即L=πmZ/2 mm.
3、公差因素φ=m+0.0125D mm.
4、G为花键长度mm.
非配合尺寸的公差
齿向公差F β
7 14 16 18 19 20 21 22 23 23 24 25 25 27 28 29 30
注：当花键长度g(单位：mm)不为表中数值时，可按6.6条给出的计算式计算。

内花键M值和W值计算
一、内花键量棒测量尺寸的计算公式
D'i=D[tanα-tan(α-Emax/D+invα-inva)] cicibci R D式中：
D'i---量棒的计算直径；R a ci---内花键与量棒接触点上的压力角，以弧度表示，α=cos-1ci。

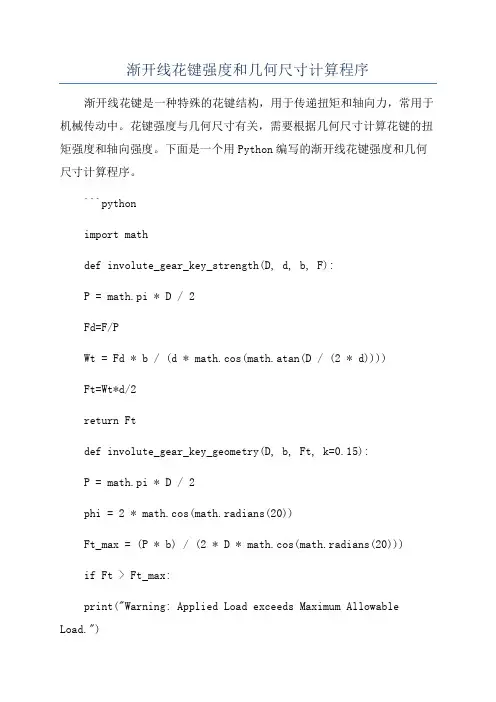

渐开线花键强度和几何尺寸计算程序渐开线花键是一种特殊的花键结构，用于传递扭矩和轴向力，常用于机械传动中。

花键强度与几何尺寸有关，需要根据几何尺寸计算花键的扭矩强度和轴向强度。

下面是一个用Python编写的渐开线花键强度和几何尺寸计算程序。

```pythonimport mathdef involute_gear_key_strength(D, d, b, F):P = math.pi * D / 2Fd=F/PWt = Fd * b / (d * math.cos(math.atan(D / (2 * d))))Ft=Wt*d/2return Ftdef involute_gear_key_geometry(D, b, Ft, k=0.15):P = math.pi * D / 2phi = 2 * math.cos(math.radians(20))Ft_max = (P * b) / (2 * D * math.cos(math.radians(20)))if Ft > Ft_max:print("Warning: Applied Load exceeds Maximum Allowable Load.")d = math.sqrt(4 * Ft / (math.pi * phi * D * k))return d#示例输入D=40#轴直径d=20#花键高度b=10#花键宽度F=1000#扭矩力Ft = involute_gear_key_strength(D, d, b, F)print("花键扭矩强度:", Ft)d_new = involute_gear_key_geometry(D, b, Ft)print("修正的花键几何尺寸:", d_new)```在这个程序中，我们首先定义了两个函数：1. `involute_gear_key_strength`函数用于计算渐开线花键的扭矩强度。

渐开线花键计算程序
渐开线花键是一种机械元件，常用于连接两个轴或者轴孔。

其特点是具有一定的偏心距，可以实现旋转和移动。

在机械制造中，渐开线花键的计算是非常重要的一步。

本文将介绍渐开线花键的计算方法及其应用。

一、渐开线花键的基本概念
渐开线花键是由圆柱面上的渐开线和花键形成的，一般用于连接两个轴或轴孔。

它的主要特点是具有一定的偏心距，可以实现旋转和移动。

渐开线花键的尺寸一般按标准进行设计和制造，常用的标准有GB/T 1096-2006等。

二、渐开线花键的计算方法
渐开线花键的计算方法主要有以下几种：
1.按照标准进行设计。

根据GB/T 1096-2006等标准规定的尺寸来设计渐开线花键。

2.计算花键尺寸。

根据轴孔直径和花键宽度等参数计算花键尺寸。

3.计算渐开线参数。

根据花键尺寸和偏心距等参数计算渐开线参数，包括渐开线的基本参数、渐开线的圆心角、渐开线的螺旋角等。

4.计算花键的强度。

根据花键尺寸和材料强度等参数计算花键的强度，包括花键的承载力、疲劳寿命等。

三、渐开线花键的应用
渐开线花键广泛应用于机械制造领域，常用于连接两个轴或轴孔。

它的主要作用是实现轴的旋转和移动。

渐开线花键在机械传动中起到很重要的作用，可以保证机械设备的正常运转。

渐开线花键的计算是机械制造中非常重要的一步，它直接影响到机械设备的质量和性能。

因此，在进行渐开线花键的计算和设计时，需要仔细考虑各种参数，保证花键的尺寸和强度等指标符合要求。

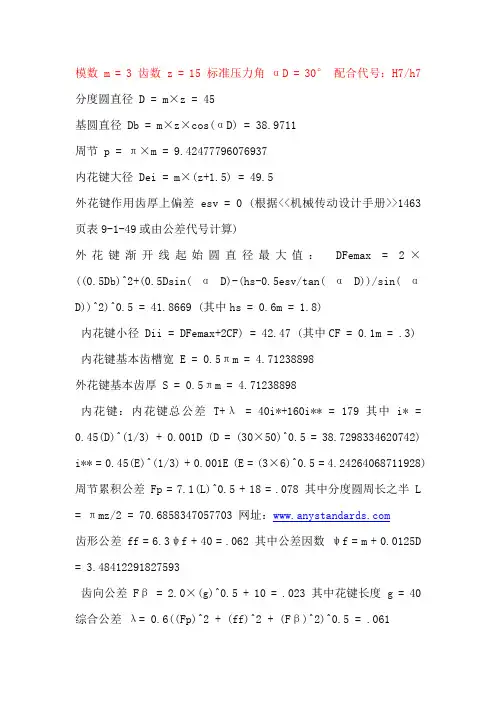

模数 m = 3 齿数 z = 15 标准压力角αD = 30°配合代号：H7/h7 分度圆直径 D = m×z = 45基圆直径 Db = m×z×cos(αD) = 38.9711周节 p = π×m = 9.42477796076937内花键大径 Dei = m×(z+1.5) = 49.5外花键作用齿厚上偏差 esv = 0 (根据<<机械传动设计手册>>1463页表9-1-49或由公差代号计算)外花键渐开线起始圆直径最大值：DFemax = 2×((0.5Db)^2+(0.5Dsin(αD)-(hs-0.5esv/tan(αD))/sin(αD))^2)^0.5 = 41.8669 (其中hs = 0.6m = 1.8)内花键小径 Dii = DFemax+2CF) = 42.47 (其中CF = 0.1m = .3) 内花键基本齿槽宽 E = 0.5πm = 4.71238898外花键基本齿厚 S = 0.5πm = 4.71238898内花键：内花键总公差 T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703 网址：齿形公差 ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差 Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 综合公差λ= 0.6((Fp)^2 + (ff)^2 + (Fβ)^2)^0.5 = .061作用齿槽宽最小值 Evmin = 0.5πm = 4.712实际齿槽宽最大值 Emax = Evmin + (T+λ) = 4.891实际齿槽宽最小值 Emin = Evmin + λ =4.773作用齿槽宽最大值 Evmax = Emax - λ = 4.83外花键：外花键大径 Dee = m×(z + 1) = 48外花键小径 Die = m×(z - 1.5) = 40.5外花键总公差 T+λ = 40i*+160i** = 179 其中i* = 0.45(D)^(1/3) + 0.001D (D = (30×50)^0.5 = 38.7298334620742) i** = 0.45(E)^(1/3) + 0.001E (E = (3×6)^0.5 = 4.24264068711928) 周节累积公差 Fp = 7.1(L)^0.5 + 18 = .078 其中分度圆周长之半 L = πmz/2 = 70.6858347057703齿形公差 ff = 6.3ψf + 40 = .062 其中公差因数ψf = m + 0.0125D = 3.48412291827593齿向公差 Fβ = 2.0×(g)^0.5 + 10 = .023 其中花键长度 g = 40 来源：标准分享站综合公差λ= 0.6((Fp)^2 + (ff)^2 + (F β)^2)^0.5 = .061作用齿厚最小值 Svmin = Smin + λ = 4.594实际齿厚最大值 Smax = Svmax - λ = 4.651实际齿厚最小值 Smin = Svmax - (T+λ) =4.533作用齿厚最大值 Svmax = S + esv = 4.712 30°平齿根花键计算书第2 页量棒直径 DRi = DRe = 5.04内花键量棒中心圆上的压力角 invαi = Emax/D + invαD - DRi/Db = 4.891/45 + inv(αD) - 5.04/38.9711 = .108688888888889+5.37514935913267E-02-.129326603560074 = 3.31224454025424E-02 αi = 25.7996333°内花键棒间距最大值 MRimax = Db × cos(90/z)/cosαi - DRi = 37.3内花键棒间距最小值 MRimin = MRimax - Ki×T = 37.07 其中 Ki = cosαD × cos(90/z)/sinαi T = (T+λ)-λ外花键量棒中心圆上的压力角 invαe = DRe/Db + invαD + Smin/D - π/z = 5.04/38.9711 + inv(αD) + 4.533/45 - π/15 = .129326603560074+5.37514935913267E-02+.100733333333333-.2 09439510239319 来源：标准分享站 = 7.43805866859188E-02 αe = 33.1259646°外花键跨棒距最大值 MRemin = Db × cos(90/z)/cosαe + DRe = 50.74 外花键跨棒距最小值 MRemax = MRemin + Ke×T = 50.557 其中 Ke = cosαD × cos(90/z)/sinαe T = (T+λ)-λ挤压强度计算计算挤压应力σc = 1000T/(ψ×z×h×l×r) = 27.1 MPa其中传递转矩 T = 30000×P/π/n = 658.5722 N×m 系数ψ取0.75 齿数 z = 15 花键工作高度 h = 0.8×m = 2.4 花键工作长度 l = 40 花键平均半径 r = D/2 = 22.5根据联接情况：静联接使用、制造条件：中等热处理工艺：齿面未经热处理许用挤压应力 [σc] = 60--100 MPa 挤压强度满足要求σc < [σc]。

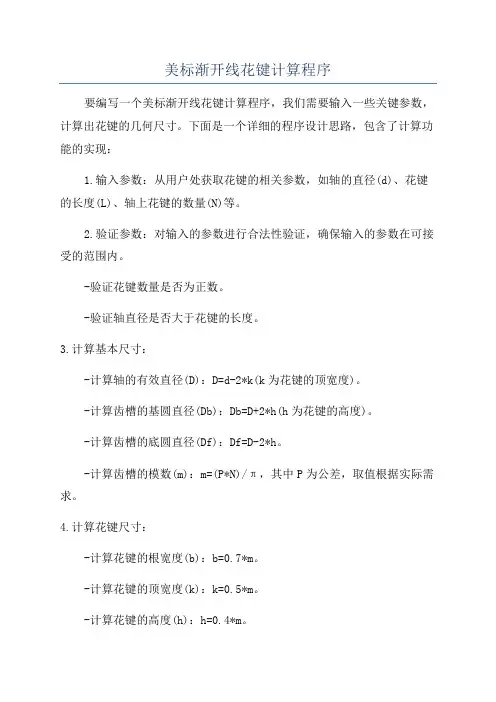

美标渐开线花键计算程序要编写一个美标渐开线花键计算程序，我们需要输入一些关键参数，计算出花键的几何尺寸。

下面是一个详细的程序设计思路，包含了计算功能的实现：1.输入参数：从用户处获取花键的相关参数，如轴的直径(d)、花键的长度(L)、轴上花键的数量(N)等。

2.验证参数：对输入的参数进行合法性验证，确保输入的参数在可接受的范围内。

-验证花键数量是否为正数。

-验证轴直径是否大于花键的长度。

3.计算基本尺寸：-计算轴的有效直径(D)：D=d-2*k(k为花键的顶宽度)。

-计算齿槽的基圆直径(Db)：Db=D+2*h(h为花键的高度)。

-计算齿槽的底圆直径(Df)：Df=D-2*h。

-计算齿槽的模数(m)：m=(P*N)/π，其中P为公差，取值根据实际需求。

4.计算花键尺寸：-计算花键的根宽度(b)：b=0.7*m。

-计算花键的顶宽度(k)：k=0.5*m。

-计算花键的高度(h)：h=0.4*m。

-计算花键的根圆半径(Rr)：Rr=Db/2-h。

-计算花键的圆角半径(Rc)：Rc=0.3*m。

5.输出结果：将计算得到的花键几何尺寸打印显示给用户。

这是一个基本的美标渐开线花键计算程序，可以根据实际需求进行修改和优化。

可以使用各种编程语言实现这个程序，如C/C++、Python等。

以下是一个Python实现的示例代码：```pythonimport mathdef calculate_spline(d, L, N):#验证参数if N <= 0:return "花键数量必须为正数"if d <= L:return "轴直径必须大于花键长度"#计算基本尺寸D=d-2*kDb=D+2*hDf=D-2*hm = (P * N) / math.pi#计算花键尺寸b=0.7*mk=0.5*mh=0.4*mRr=Db/2-hRc=0.3*mreturn"D":D,"Db":Db,"Df":Df,"m":m,"b":b,"k":k,"h":h,"Rr":Rr,"Rc":Rc}#输入参数d = float(input("请输入轴直径："))L = float(input("请输入花键长度："))N = int(input("请输入花键数量："))#计算花键result = calculate_spline(d, L, N)#输出结果if isinstance(result, str):print(result)else:for key, value in result.items(:print(key + ": " + str(value))```使用这个程序，用户可以轻松地计算美标渐开线花键的各种几何尺寸。

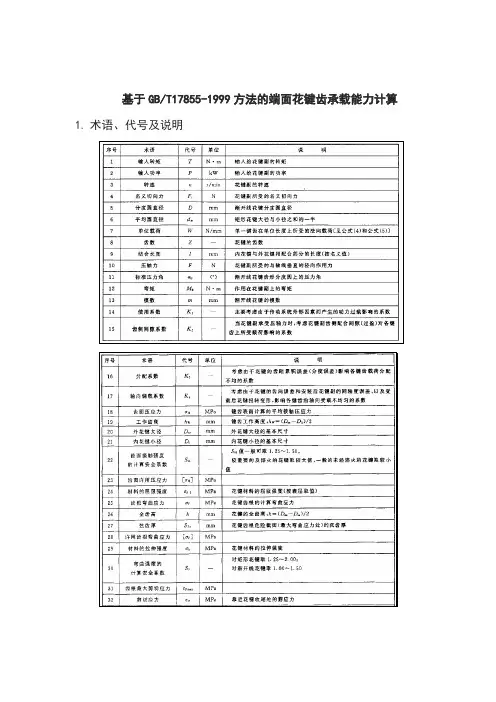

基于GB/T17855-1999方法的端面花键齿承载能力计算1.术语、代号及说明2.计算(渐开线花键)2.1名义切向力FtFt=2000×T/D本例：Ft=2000×T÷19.098=104.72T N2.2单位载荷WW=Ft/z×l×cosαD本例：W=104.72T/24×25×cos34°=0.2105T N/mm2.3系数（1）使用系数K1（2）齿侧间隙系数K2当花键副的受力状态如图1所示时，渐开线花键或矩形花键的各键齿上所受的载荷大小，除取决于键齿弹性变形大小外，还取决于花键副的侧隙大小。

在压轴力的作用下，随着侧隙的变化(一半圆周间隙增大，另一半圆周间隙减小)，内花键与外花键的两轴线将出现一个相对位移量e0。

其位移量e0的大小与花键的作用侧隙(间隙)大小和制造精度高低等因素有关。

产生位移后，使载荷分布在较少的键齿上(对渐开线花键失去了自动定心的作用)，因而影响花键的承载能力。

此影响用齿侧间隙系数K2予以考虑.通常K2=1.1～3.0。

当压轴力较小、花键副的精度较高时，可取K2=1.1～1.5;当压轴力较大、花键副的精度较低时，可取K2=2.0～3.0;当压轴力为零、只承受转矩时，K2=1.0。

图1 只承受压轴力F、无转矩T，内外花键的位置（3）分配系数K3花键副的内花键和外花键的两轴线在同轴状态下，由于其齿距累积误差(分度误差)的影响，使花键副的理论侧隙(单齿侧隙)不同，各键齿所受载荷也不同。

这种影响用分配系数K3予以考虑。

对于磨合前的花键副，当精度较高时(按GB/T 1144标准为精密级的矩形花键或精度等级按GB/T3478.1标准为5级或高于5级时)，K3=1.1～1.2;当精度较低时(按GB/Tll44标准为一般用的矩形花键或精度等级按GB/T3478.1标准低于5级时)，K3=1.3～1.6。

对于磨合后的花键副，各键齿均参与工作，且受载荷基本相同时，取K3=1.0。

齿数Z / 44模数M / 2压力角ao30花键组合长度lmm32外花键外径deemm90外花键短径模具mm84.4内花键短径diimm86根圆角半径ρmm0.8渐开线起始圆直径dfemm85.7工作齿高度h wmm2全齿高度hmm2.8弦齿厚度sfnmm4.297319输入扭矩tn.m11458.8材料抗拉强度σbmpa980材料屈服强度σsma835安全系数SH / 1.25齿根弯曲强度安全系数SF / 1服务系数K1 / 1.25齿隙系数K2 / 1.1分配系数K3 / 1.1轴向偏心载荷系数K4 / 1.5应力转换系数K / 0.15齿磨损允许的压应力σh1mpa10齿磨损允许的压应力σh2mpa9.4弯矩mbn.m0作用直径dhmm85 .18773应力集中系数αTN / 2.238703公称切向力ftn260427.3单位载荷wn / mm213.5764剪应力τ渐开线花键如下：tnmpa94.401321，齿面的允许接触强度[σH] mpa294.4353σhmpa106.78822，齿根的允许弯曲强度[σF] mpa431.9559计算渐开线花键的承载力1.花键对的基本参数，齿表面压应力（计算值），2。

工作条件参数3，检查结果σfmpa168.26663，齿根的容许剪切强度[τF] mpa215.978，τfmaxmpa211.33654外部花键的抗扭强度（允许值）[σv] mpa368.0441σvmpa163.5079齿表面摩擦的允许压应力[σH1] mpa110σhmpa106.7882齿表面摩擦的允许压应力[σH2] mpa9 .4σhmpa106.7882b，花键对的耐磨性很长，并且齿表面的压应力（计算值）不符合要求。

5当花键对工作108个周期时，齿面的压应力（计算值）满足要求。

齿根的最大剪切应力（计算值）满足要求。

等效应力（计算值）满足要求。

弯曲应力（计算值）满足淬火和回火淬火淬火95110135170185185205碳钢化碳碳化碳化碳化碳化碳化碳钢化碳镍铁合金的三重淬火0.36363636364≤1.0> 1.0-1.5> 1.5-2.2.1.1-1.31.2-1.1.3-1.1.2-1.1.2-1.1.2-1.1.2-1.3-1.71.6-2.41.7-2.91.4-2.91.8-2.81.9-3.51.5-2.12.0-3-3.22.1-4.11.11.2-1.61.3-2.11 .11.4.4.4-2.11.4-2.4-2.1.2-1.1.1.1.1.1.- 2.41.3-1.81.5-2.51.6-3.01.4-2.01.7-2.91.8-3.61.5-2.21.9-3.32.0-4.21.6-2.42.1-3.62.2-4.81.3-2.01.4-2.81.5-3.41.4-2.21.6-3.21.7-屈服强度[σS] 83578535545抗拉强度[σb] 1080980600，材料的机械性能等级机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120机械性能等级20ccrmnti40cr> 30-50> 50-80> 80-120> 120系列或模数/ mm平均圆直径DM灯系列或m≤2≤30> 30> 30> 50> 50> 50> 50> 50-120> 120> 120或模量/ mm平均圆直径DM灯系列或m ≤2≤30> 30> 30> 50> 50> 50>50> 50> 80> 80> 120> 120> 120> 120> 120> K4系列或2 <m≤55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <55 <m≤10≤30> 30-50> 50-80> 80-120> 120≤30L / DM渐开线花键少0.3渐开线花键多0.15应力转换系数K值牙齿表面磨损允许的压应力σH1，σH2值（摘自GB / t17855-1999）σH1值σH2值σH2值未经热处理20hrc 淬火和回火28hrc淬火40hrc45hrc50hrc渗碳和氮化淬火20hrc中等冲击1.25严重冲击1.75或更大1.502.00或更大1.752.25或更大均匀平衡轻微冲击中等冲击1.001.251.50服务系数K1原动机（输入端）工作机械（输出端）均匀，平衡0.028×布氏硬度值0.032×布氏硬度值0.3×洛氏硬度值0.4×洛氏硬度值。

渐开线花键强度校核1.确定花键尺寸：首先，需要确定花键的几何尺寸，包括齿顶直径D、齿根直径d、齿宽B和齿高h。

这些尺寸通常是根据设备的转矩和载荷要求来确定的。

2.计算花键的主要参数：根据花键的尺寸数据，可以计算出花键的主要参数，包括齿顶圆直径Da、齿根圆直径df、侧厚T1、顶厚T2和侧角α。

这些参数可以使用以下公式计算：Da=D+2hdf = d + 2hT1=B-hT2=T1+hα = atan((Da-df)/(2B))3.校核花键强度：校核花键的强度通常涉及两个方面，即弯曲强度和剪切强度。

a.弯曲强度校核：首先，需要计算花键的弯曲应力σb和弯曲扭矩Mb。

弯曲应力可以使用以下公式计算：σb=(32T1Mb)/(πd^3)其中，Mb为传递给花键的扭矩。

然后，需要计算花键的弯曲强度判据：σbc = 0.9σy / SF其中，σy为材料的屈服应力，SF为安全系数。

最后，将计算得到的弯曲应力σb与弯曲强度判据σbc进行比较。

如果σb小于σbc，则花键通过弯曲强度校核。

b.剪切强度校核：花键承受的剪切应力可以使用以下公式计算：τ=2Mb/(πd^2B)然后，需要计算花键的剪切强度判据：τc=0.75σy/SF最后，将计算得到的剪切应力τ与剪切强度判据τc进行比较。

如果τ小于τc，则花键通过剪切强度校核。

4.确定花键材料：校核花键强度的结果还需要考虑花键的材料特性。

需要选择一种适当的材料，以满足弯曲强度和剪切强度校核的要求。

综上所述，渐开线花键的强度校核需要根据花键的几何尺寸和传递的转矩，计算花键的主要参数，并进行弯曲强度和剪切强度的校核。

校核结果需要与材料的强度特性进行比较，以确定花键是否满足强度校核要求。

这一完整计算过程可以保证花键在工作时具有足够的强度和可靠性。

渐开线花键计算公式及参数标注方法一、渐开线花键图形圆柱直齿渐开线花键30°平齿根、30°圆齿根、37.5°圆齿根和45°圆齿根，见下图：二、渐开线花键的计算见注③三、渐开线花键的标注1.一般规定在零件图样上,应给出制造花键时所需的全部尺寸、公差和参数,列出参数表,表中应给出齿数、模数、压力角、公差等级和配合类别、渐开线终止圆直径最小值或渐开线起始圆直径最大值、齿跟圆弧最小径曲率半径及其偏差、以及按GB/T3478.5与选用的检验方法有关的相应项目。

也可列出其他项目，例如：大径、小径及其偏差、M值和W 值等项目，必要时画出齿形放大图。

2.标注示例在有关图样和技术文件中,需要标记时,应符合如下规定:内花键:INT外花键:EXT花键副:INT/EXT齿数:z(前面加齿数值)模数:m(前面加模数值)30°平齿根:30P30°圆齿根:30R37.5°圆齿根:37.545°圆齿根:4545°直线齿形圆齿根:45ST公差等级:4、5、6或7配合类别:H(内花键);k、js、h、f、e或d(外花键)标准号:GB/T3478.1-2008示例1：花键副,齿数24,模数2.5、30°圆齿根,公差等级为5级,配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30R×5H/5h GB/T3478.1-2008内花键:I NT 24z×2.5m×30R×5H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例2：花键副,齿数24、模数2.5、内花键为30°平齿根、公差等级为6级；外花键为30°圆齿根、公差等级为5级、配合类别为H/h。

花键副:INT/EXT 24z×2.5m×30P/R×6H/5h GB/T3478.1-2008内花键:INT 24z×2.5m×30P×6H GB/T3478.1-2008外花键:EXT 24z×2.5m×30R×5h GB/T3478.1-2008示例3：花键副,齿数24、模数2.5、37.5°圆齿根、公差等级6级、配合类别为H/h。

渐开线花键渐开线花键的工艺性好，且花键齿侧可以自动定心，故在汽车变速器中得到了广泛的应用。

本章包括6部分：1.渐开线花键几何参数的计算；2.渐开线大径和小径的偏差；3.汽车变速器渐开线花键配合的选择；4. 渐开线花键参数表；5.压力角45°渐开线花键的应用；6.同步器渐开线花键的其他定心方式。

1.渐开线花键几何参数的计算通常渐开线花键几何参数应按GB/T 3478.1—1995计算，我厂已有设计计算程序。

尽量不选用非标准或其他标准的渐开线花键。

2.渐开线大径和小径的偏差（当大径和小径不作定心直径时）2.1内花键2.1.1内花键小径Dii的尺寸偏差。

表选取。

2.1.2内花键大径Dei的尺寸偏差。

当内花键大径不是定心直径时，大径的极限偏差按H12、H13、H14选取。

2.2 外花键2.2.1外花键大径Dee的尺寸偏差。

当外花键大径不是定心直径时，大径的极限偏差按下表选取。

小径径不其上D，公差等级按IT12、IT13、IT14任选。

esv ——作用齿厚的上偏差；αD——渐开线花键压力角。

3.汽车变速器渐开线花键配合的选择（仅供参考）4.渐开线花键参数表：由于渐开线内花键和外花键的参数需要标注的内容有所不同，故在标注内花键或外花键时要使用两种不同的表格。

4.1渐开线内花键参数表4.1渐开线外花键参数表5.压力角45°渐开线花键的应用5.1用于需要增大自动定心能力时QR513半轴齿轮的外圆柱面与差速器壳孔的间隙是1mm，只能靠花键浮动定心，故其内花键是45°压力角的渐开线花键。

因为渐开线花键压力角为45°时径向分力大，增强了半轴齿轮内花键自动浮动定心的能力。

5.2 用于需要调整安装角度时QR513的离合器分离杠杆臂安装时需要精确调整角度，以确保离合器的分离和结合时的位置。

所以其花键孔也应该是45°渐开线花键。

因为45°渐开线花键是细密齿花键，装配时便于精确地调整离合器分离臂的安装角，达到设计要求。

渐开线花键计算首先，我们需要明确渐开线花键的几何特征。

渐开线花键由凸台和凸槽组成，凸台是一个旋转偏心圆柱体，凸槽是一个螺旋状的槽。

凸台的半径称为凸台半径，凸槽的外径称为花键外径，凸槽的内径称为花键内径。

花键的几何特征包括凸台高度、凸台角度、凸槽高度和凸槽切割角度。

下面是渐开线花键的计算公式：1.凸台高度（H）的计算公式为：H=(Dc-Dp)/2其中，Dc是凸槽外径，Dp是凸槽内径。

2.凸台角度（α）的计算公式为：α=2*π*H/(Dc-Dp)其中，π是圆周率。

3.凸槽高度（h）的计算公式为：h = H * tan(α / 2)4.凸槽切割角度（β）的计算公式为：β = atan((Dc - Dp) / (2 * π * H))5.花键外径（Do）的计算公式为：Do=Dp+2*H6.花键内径（Di）的计算公式为：Di=Do-2*h根据上述计算公式，我们可以根据已知的参数计算渐开线花键的各个几何特征。

这些参数包括凸槽外径、凸槽内径、凸槽高度和凸槽切割角度。

同时，通过调整这些参数，可以实现不同的传动比例和传动方式。

需要注意的是，渐开线花键的设计和计算需要满足一定的要求和限制。

例如，凸槽的槽形曲线应符合标准的渐开线形态，以确保花键在运动过程中的平稳性和可靠性。

此外，在计算过程中还需要考虑材料的强度和刚度等因素，以确保渐开线花键的工作性能和寿命。

总而言之，渐开线花键的计算是机械设计和工程中的重要内容。

通过正确计算各个几何参数，可以实现渐开线花键的准确设计和有效运行。

希望上述最全的渐开线花键计算公式对您有所帮助。
