第二章：晶体的测量与投影

《结晶学与矿物学》课程笔记第一章：晶体及结晶学一、引言1. 晶体的定义- 晶体是一种固体物质，其内部原子、离子或分子在三维空间内按照一定的规律周期性重复排列，形成具有长程有序结构的物质。

- 晶体的特点是在宏观上表现出明确的几何外形和物理性质的各向异性。

2. 结晶学的定义- 结晶学是研究晶体的形态、结构、性质、生长和应用的科学。

- 它是固体物理学、化学和材料科学的一个重要分支。

3. 晶体与非晶体的区别- 晶体：具有规则的内部结构和外部几何形态，物理性质各向异性。

- 非晶体（如玻璃）：内部结构无规则，没有长程有序，物理性质各向同性。

二、晶体的基本特征1. 几何外形- 晶体通常具有规则的几何外形，如立方体、六方柱、四方锥等。

- 几何外形是由晶体的内部结构决定的。

2. 晶面、晶棱和晶角- 晶面：晶体上平滑的平面，由晶体内部的原子平面构成。

- 晶棱：晶面的交线，由晶体内部的原子线构成。

- 晶角：晶棱之间的夹角，由晶体内部的原子角构成。

3. 晶面指数、晶棱指数和晶角指数- 晶面指数：用来表示晶面在晶体中的位置和方向的符号。

- 晶棱指数：用来表示晶棱在晶体中的位置和方向的符号。

- 晶角指数：用来表示晶角的大小和方向的符号。

4. 物理性质各向异性- 晶体的物理性质（如电导率、热导率、折射率等）随方向的不同而变化。

- 这是因为晶体内部原子的排列在不同方向上有所不同。

三、晶体的分类1. 天然晶体与人工晶体- 天然晶体：在自然界中形成的晶体，如矿物、岩石等。

- 人工晶体：通过人工方法在实验室或工业生产中制备的晶体。

2. 单晶体与多晶体- 单晶体：整个晶体内部原子排列规则一致，具有单一的晶格结构。

- 多晶体：由许多小晶体（晶粒）组成的晶体，晶粒之间排列无序。

3. 完整晶体与缺陷晶体- 完整晶体：内部结构完美，没有缺陷的晶体。

- 缺陷晶体：内部存在点缺陷、线缺陷、面缺陷等结构缺陷的晶体。

四、晶体的生长1. 晶体生长的基本过程- 成核：晶体生长的起始阶段，形成晶体的核。

高考化学晶体投影知识点晶体投影是高考化学中的重要知识点之一，理解和掌握晶体投影的相关概念和方法对于解决晶体结构问题具有重要意义。

下面将介绍晶体投影的相关知识点及其应用。

一、晶体投影的定义晶体投影是指将三维晶体结构中的原子、分子或离子的投影投射在一个平面上，用二维图形来表示晶体的结构。

晶体投影可以帮助我们更清晰地观察晶体的结构，便于分析和研究晶体的性质。

二、晶体投影的方法1. 平行投影法平行投影法是一种常用的晶体投影方法，通过将所有原子在一个平面上投影，使得所有原子在投影图上的尺寸和位置与真实晶体结构一致。

可以使用线段或圆点表示原子，根据需要选择合适的比例尺和投影方向进行绘制。

2. 立体投影法立体投影法是另一种常用的晶体投影方法，它可以提供三维晶体结构的立体感。

通常使用矩形或六边形的投影图形表示晶体结构，其中不同的原子用不同的颜色或符号表示。

三、晶体投影的应用1. 晶体结构分析晶体投影可以帮助我们分析和解释晶体的结构。

通过观察晶体投影图，可以确定晶体中的基本单元和各个原子的位置关系，进而推断晶体的晶格类型、空间群和化学组成等信息。

2. 晶体性质研究晶体投影还可以用于研究晶体的物理和化学性质。

通过观察晶体投影图的形状和对称性，可以推断晶体的晶胞参数、晶体的晶系和晶体的晶体学类别，进而预测晶体的性质，如硬度、光学性质等。

3. 材料设计和合成晶体投影在材料科学和工程中有着广泛的应用。

通过研究晶体投影图，可以了解晶体的结构特征和原子排列方式，从而指导新材料的设计和合成。

四、晶体投影的难点和注意事项1. 投影方向的选择选择合适的投影方向是进行晶体投影的关键。

不同的投影方向可以呈现不同的晶体结构信息。

经验上，选择高对称轴或者对称平面作为投影方向，可以简化晶体投影图的绘制，并且更容易把握晶体的对称性。

2. 投影图的分析正确理解和分析晶体投影图对于解决晶体结构问题至关重要。

需要注意的是，晶体投影图只能提供晶体中原子位置在投影面上的信息，需要结合其它实验数据和理论知识进行综合分析。

晶体学基础(第二章)第二章晶体的投影2.1面角守恒定律2.2晶体的球面投影及其坐标2.3极射赤平投影和乌尔夫网2.4乌尔夫网的应用举例2.1面角守恒定律面角守恒定律(lawofcontancyofangle),斯丹诺于面角守恒定律(angle)斯丹诺定律(Steno)1669年提出亦称斯丹诺定律年提出，1669年提出，亦称斯丹诺定律(lawofSteno)。

同种晶体之间，对应晶面间的夹角恒等。

这里夹角一般指同种晶体之间，对应晶面间的夹角恒等。

的是面角面角(angle)即晶面法线之间的夹角。

的是面角(interfacialangle),即晶面法线之间的夹角。

晶面角守恒定律告诉我们：晶面角守恒定律告诉我们：将一种物质的一个晶体的m1面与另一晶体的相应面m1´平行放置，则这两个晶体其它的相平行放置，也互相平行，应晶面m2与m2´,…………,mn与mn´也互相平行，即同一种，物质的相应晶面间夹角不变。

物质的相应晶面间夹角不变。

2.1面角守恒定律2.1面角守恒定律成分和结构相同的晶体，成分和结构相同的晶体，常常因生长环境条件变化的影响，而形成不同的外形，影响，而形成不同的外形，或者偏离理想的形态而形成所谓的“歪晶”成所谓的“歪晶”。

2.1面角守恒定律面角守恒定理起源于晶体的格子构造。

面角守恒定理起源于晶体的格子构造。

因为同种晶体具有完全相同的格子构造，晶体具有完全相同的格子构造，格子构造中的同种面网构成晶体外形上的同种晶面。

种面网构成晶体外形上的同种晶面。

晶体生长过程中，晶面平行向外推移，程中，晶面平行向外推移，故不论晶面大小形态如何，对应晶面间的夹角恒定不变。

如何，对应晶面间的夹角恒定不变。

面角守恒定律的确立，使人们从晶形千变万化的面角守恒定律的确立，使人们从晶形千变万化的实际晶体中，找到了晶体外形上所固有的规律性，实际晶体中，找到了晶体外形上所固有的规律性，得以根据面角关系来恢复晶体的理想形状，得以根据面角关系来恢复晶体的理想形状，从而奠定了几何结晶学的基础，奠定了几何结晶学的基础，并促使人们进一步去探索决定这些规律的根本原因。

2.2.2晶体的投影（1）极射赤平投影极射赤平投影的投影过程为先经过球面投影，再由球面投影转换到称为赤道平面的投影面上。

如图2-16所示，首先取一定点O作为投影中心，以此点为球心，以一定长为半径作一球面，称为投影球。

然后通过球心作一水平平面，称赤道面。

投影面与球相交的水平圆，称基圆或赤道。

垂直投影面过球心的直径NS称投影轴，N为北极点或上目测点，S为南极点或下目测点。

投影过程分为如下两步：①球面投影如图2-17所示，将晶体放在投影球中心，晶体中心与球心重合，自中心作每个晶面的法线，延伸与球面相交，交点称相应晶面的极点，如图中a和b两点，这些极点就是晶面在球面的投影点。

②极射赤平投影以南极S为目测点进行极射赤平投影。

由S向球面上的极点作连线，连线与赤道平面的交点即为极点的极射赤平投影点。

图2-18表示了由图2-17的球面投影到极射赤平投影的转换。

图2-19给出了它们的极射赤平投影图。

如果晶面的极点位于下半球，若以S为目测点，则晶面的极射赤平投影点将在基圆之外，在这种情况下，应以N为目测点。

为了区分上下半球的极点，上半球极点的投影用“○”表示，下半球极点的投影用“×”表示。

从图2-17和图2-19可以看出，晶体上水平晶面的投影点位于基圆的中心（晶面E、F）；直立晶面的投影点位于基圆上（晶面C、D、G、H）；倾斜晶面的投影点位于基圆内（晶面A、B），倾斜度越近水平，其投影点距基圆中心越近。

极射赤平投影在晶体学中已广泛应用于晶体的对称、晶体定向、晶面符号和晶带符号等。

图2-20是等轴晶系的六八面体晶体，其对称要素的极射赤平投影见图中所示。

（2）对称要素的极射赤平投影①对称面的投影：将对称面扩展与投影球相交，所得球面上的大圆有如下几种（图2-21（a））：水平对称面的投影与基圆重合（图2-21（b）中a）；直立对称面的投影为通过基圆中心的直线（图2-21（b）中b）；倾斜面的投影是以基圆直径为弦的大圆弧（图2-21（b）中c，只表示上半球投影）。

晶体学复习第⼀章晶体及结晶学1、晶体的定义内部质点在三维空间周期性的重复排列构成的固体物质,晶体是具有格⼦构造的固体.2、晶体与⾮晶体的区别，及它们所具有的结构规律,具格⼦构造,不具格⼦构造晶体：既有近程规律，也有远程规律（整体有序）⾮晶体：只有近程规律（局部有序）准晶体或准晶态：具有近程和远程规律，没有平移周期，不具格⼦构造液体：与⾮晶体结构相似，只具有近程规律，⽓体：⽆近程规律，也⽆远程规律3、空间格⼦：表⽰晶体内部结构中质点周期性重复排列规律的⼏何图形4、相当点应满⾜的条件，点的内容（或种类）相同，点的周围环境相同5、空间格⼦的⼏种要素结点、⾏列、⾯⽹、平⾏六⾯体6、晶体的基本性质⾃限性、均⼀性、异向性、对称性、最⼩内能性、稳定性第⼆章晶体的测量及投影1、⾯⾓守恒定律同种矿物的晶体之间，其对应晶⾯间的夹⾓恒等2、晶体测量使⽤的仪器接触测⾓仪、单圈反射测⾓仪、双圈反射测⾓仪3、极射⾚平投影以⾚道平⾯为投影平⾯，以南极(或北极)为⽬测点，将球⾯上的各个点线进⾏投影，投影球、投影⾯、基圆、投影轴4、晶体的球⾯投影（1）晶体上各晶⾯的球⾯投影将各晶⾯法线在球⾯上投影（2）晶体上各种直线的球⾯投影将直线平移，使之通过投影球球⼼（3）晶体上平⾯本⾝的球⾯投影将平⾯平移⾄通过投影球球⼼，然后延长5、晶体的投影p206、球⾯坐标⽅位⾓(经度) ρ: 0 ~ 360?极距⾓(纬度) ψ: 0 ~ 180?, 从北极开始第三章晶体的宏观对称1、晶体的对称的特点所有的晶体都是对称的、晶体的对称是有限的，遵循―晶体对称定律‖、晶体的对称不仅体现在外形上，同时也体现在物理性质上2、对称要素种类及对应的对称操作和符号对称⾯反映P、对称轴旋转L、对称中⼼反伸C、旋转反伸轴旋转+反伸Lni 、旋转反映轴旋转+反映Lsn3、晶体对称定律晶体中可能出现的对称轴只能是⼀次轴、⼆次轴、三次轴、四次轴、六次轴，不可能存在五次轴及⾼于六次的对称轴。

湖北省高等教育自学考试课程考试大纲课程名称：结晶学和矿物学课程代码：08926第一部分课程性质与目标一、课程性质与特点“结晶学及矿物学”是地质、材料、珠宝等专业的专业基础课。

该课程的性质特点是：理论性强，同时又具有实践性。

在“结晶学”中,空间抽象概念多,因此理性思维很重要，但又要通过实践来建立空间概念；在“矿物学”中，各矿物具体特征多，因此归纳类比思维很重要,同时要通过实践认识矿物的各种物理现象及其内在联系.二、课程目标与基本要求结晶学目标：掌握有关晶体对称的基础理论,基本要求：学会从晶体的宏观形态分析晶体的对称及晶体定向、单形名称及符号；矿物学目标：掌握矿物成分、结构、形态、物性、成因、用途的基础知识及其它们之间的相互联系,重点掌握三十种左右常见矿物的鉴定特征，基本要求：掌握肉眼鉴定矿物的技能,学会对一些矿物物理现象进行成因理论分析。

三、与本专业其他课程的关系该课程是专业基础课.该课程以“数学”“物理”“化学”“普通地质学”课程为基础,该课程又是后续的“岩石学”“宝石学”等的基础。

第二部分考核内容与考核目标第一单元结晶学（第一章～第十章)第一章晶体及结晶学（一）重点：深入理解晶体的定义,理解晶体的基本性质。

识记：晶体的概念；理解：晶体概念中格子构造的含义；应用：从晶体结构中画出空间格子的方法。

识记:晶体的六大基本性质；理解：晶体基本性质与格子构造的关系；应用:从格子构造分析某一基本性质的成因。

(二）次重点：理解空间格子要素及其性质。

识记:结点、行列、面网、最小平行六面体的概念；理解：相互平行的行列、面网上结点间距的关系，面网间距与面网密度的关系；应用：最小平行六面体的形状与晶胞参数的关系。

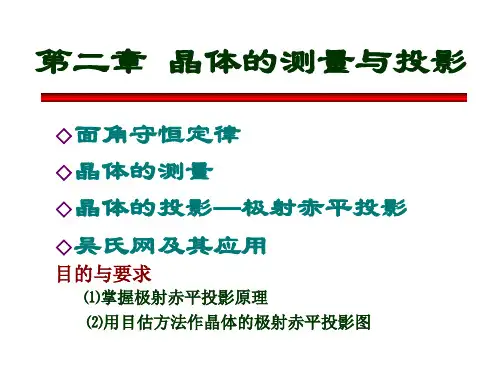

第二章晶体的测量与投影（一）重点：面角守恒定律及其意义,识记：面角守恒定律；理解：面角守恒定律的内因；应用：面角守恒定律的意义。

(三）一般：极射赤平投影的原理，利用吴氏网进行晶体投影.识记：投影球、投影面、投影轴、极距角、方位角的概念;理解：投影球、投影面、投影轴、极距角、方位角的空间关系和含义；应用：利用极距角、方位角在吴氏网进行晶体投影。
