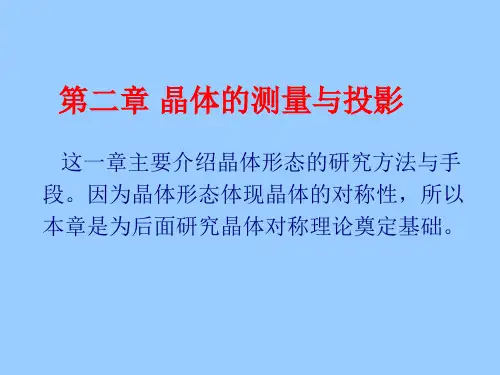

第二章晶体的投影

《结晶学与矿物学》课程笔记第一章：晶体及结晶学一、引言1. 晶体的定义- 晶体是一种固体物质，其内部原子、离子或分子在三维空间内按照一定的规律周期性重复排列，形成具有长程有序结构的物质。

- 晶体的特点是在宏观上表现出明确的几何外形和物理性质的各向异性。

2. 结晶学的定义- 结晶学是研究晶体的形态、结构、性质、生长和应用的科学。

- 它是固体物理学、化学和材料科学的一个重要分支。

3. 晶体与非晶体的区别- 晶体：具有规则的内部结构和外部几何形态，物理性质各向异性。

- 非晶体（如玻璃）：内部结构无规则，没有长程有序，物理性质各向同性。

二、晶体的基本特征1. 几何外形- 晶体通常具有规则的几何外形，如立方体、六方柱、四方锥等。

- 几何外形是由晶体的内部结构决定的。

2. 晶面、晶棱和晶角- 晶面：晶体上平滑的平面，由晶体内部的原子平面构成。

- 晶棱：晶面的交线，由晶体内部的原子线构成。

- 晶角：晶棱之间的夹角，由晶体内部的原子角构成。

3. 晶面指数、晶棱指数和晶角指数- 晶面指数：用来表示晶面在晶体中的位置和方向的符号。

- 晶棱指数：用来表示晶棱在晶体中的位置和方向的符号。

- 晶角指数：用来表示晶角的大小和方向的符号。

4. 物理性质各向异性- 晶体的物理性质（如电导率、热导率、折射率等）随方向的不同而变化。

- 这是因为晶体内部原子的排列在不同方向上有所不同。

三、晶体的分类1. 天然晶体与人工晶体- 天然晶体：在自然界中形成的晶体，如矿物、岩石等。

- 人工晶体：通过人工方法在实验室或工业生产中制备的晶体。

2. 单晶体与多晶体- 单晶体：整个晶体内部原子排列规则一致，具有单一的晶格结构。

- 多晶体：由许多小晶体（晶粒）组成的晶体，晶粒之间排列无序。

3. 完整晶体与缺陷晶体- 完整晶体：内部结构完美，没有缺陷的晶体。

- 缺陷晶体：内部存在点缺陷、线缺陷、面缺陷等结构缺陷的晶体。

四、晶体的生长1. 晶体生长的基本过程- 成核：晶体生长的起始阶段，形成晶体的核。

高考化学晶体投影知识点晶体投影是高考化学中的重要知识点之一，理解和掌握晶体投影的相关概念和方法对于解决晶体结构问题具有重要意义。

下面将介绍晶体投影的相关知识点及其应用。

一、晶体投影的定义晶体投影是指将三维晶体结构中的原子、分子或离子的投影投射在一个平面上，用二维图形来表示晶体的结构。

晶体投影可以帮助我们更清晰地观察晶体的结构，便于分析和研究晶体的性质。

二、晶体投影的方法1. 平行投影法平行投影法是一种常用的晶体投影方法，通过将所有原子在一个平面上投影，使得所有原子在投影图上的尺寸和位置与真实晶体结构一致。

可以使用线段或圆点表示原子，根据需要选择合适的比例尺和投影方向进行绘制。

2. 立体投影法立体投影法是另一种常用的晶体投影方法，它可以提供三维晶体结构的立体感。

通常使用矩形或六边形的投影图形表示晶体结构，其中不同的原子用不同的颜色或符号表示。

三、晶体投影的应用1. 晶体结构分析晶体投影可以帮助我们分析和解释晶体的结构。

通过观察晶体投影图，可以确定晶体中的基本单元和各个原子的位置关系，进而推断晶体的晶格类型、空间群和化学组成等信息。

2. 晶体性质研究晶体投影还可以用于研究晶体的物理和化学性质。

通过观察晶体投影图的形状和对称性，可以推断晶体的晶胞参数、晶体的晶系和晶体的晶体学类别，进而预测晶体的性质，如硬度、光学性质等。

3. 材料设计和合成晶体投影在材料科学和工程中有着广泛的应用。

通过研究晶体投影图，可以了解晶体的结构特征和原子排列方式，从而指导新材料的设计和合成。

四、晶体投影的难点和注意事项1. 投影方向的选择选择合适的投影方向是进行晶体投影的关键。

不同的投影方向可以呈现不同的晶体结构信息。

经验上，选择高对称轴或者对称平面作为投影方向，可以简化晶体投影图的绘制，并且更容易把握晶体的对称性。

2. 投影图的分析正确理解和分析晶体投影图对于解决晶体结构问题至关重要。

需要注意的是，晶体投影图只能提供晶体中原子位置在投影面上的信息，需要结合其它实验数据和理论知识进行综合分析。

2.2.2晶体的投影（1）极射赤平投影极射赤平投影的投影过程为先经过球面投影，再由球面投影转换到称为赤道平面的投影面上。

如图2-16所示，首先取一定点O作为投影中心，以此点为球心，以一定长为半径作一球面，称为投影球。

然后通过球心作一水平平面，称赤道面。

投影面与球相交的水平圆，称基圆或赤道。

垂直投影面过球心的直径NS称投影轴，N为北极点或上目测点，S为南极点或下目测点。

投影过程分为如下两步：①球面投影如图2-17所示，将晶体放在投影球中心，晶体中心与球心重合，自中心作每个晶面的法线，延伸与球面相交，交点称相应晶面的极点，如图中a和b两点，这些极点就是晶面在球面的投影点。

②极射赤平投影以南极S为目测点进行极射赤平投影。

由S向球面上的极点作连线，连线与赤道平面的交点即为极点的极射赤平投影点。

图2-18表示了由图2-17的球面投影到极射赤平投影的转换。

图2-19给出了它们的极射赤平投影图。

如果晶面的极点位于下半球，若以S为目测点，则晶面的极射赤平投影点将在基圆之外，在这种情况下，应以N为目测点。

为了区分上下半球的极点，上半球极点的投影用“○”表示，下半球极点的投影用“×”表示。

从图2-17和图2-19可以看出，晶体上水平晶面的投影点位于基圆的中心（晶面E、F）；直立晶面的投影点位于基圆上（晶面C、D、G、H）；倾斜晶面的投影点位于基圆内（晶面A、B），倾斜度越近水平，其投影点距基圆中心越近。

极射赤平投影在晶体学中已广泛应用于晶体的对称、晶体定向、晶面符号和晶带符号等。

图2-20是等轴晶系的六八面体晶体，其对称要素的极射赤平投影见图中所示。

（2）对称要素的极射赤平投影①对称面的投影：将对称面扩展与投影球相交，所得球面上的大圆有如下几种（图2-21（a））：水平对称面的投影与基圆重合（图2-21（b）中a）；直立对称面的投影为通过基圆中心的直线（图2-21（b）中b）；倾斜面的投影是以基圆直径为弦的大圆弧（图2-21（b）中c，只表示上半球投影）。

结晶学及矿物学总结第一章晶体与结晶学1、晶体、非晶质体和准晶体概念2、空间格子及其要素的概念3、晶体的基本性质4、布拉维法则和面角恒等定律第二章晶体的投影1、晶体的极射赤平投影原理2、熟练晶体的目估极射赤平投影第三章晶体的宏观对称1、如何从模型上找对称要素2、掌握三个主要的组合定理（1）Ln × P(‖) → Ln n P（2）Ln × L2（⊥）→ Ln n L2（3）Ln × C = Ln ×P（⊥）→ LnPC （n为偶数）3、掌握11种常见对称型及对晶体进行分类（晶族晶系的划分）低级晶族：C 、L2PC 、3L23PC中级晶族：L44L25PC、L33L2 、L33L23PC、L33P、L66L27PC高级晶族：3L24L33PC、3L44L36L29PC、3L44L36L2第四章单形和聚形1、单形的概念及掌握17种常见单形低级晶族（3）：平行双面、斜方柱、斜方双锥中级晶族（10）：三方柱、四方柱、六方柱三方双锥、四方双锥、六方双锥、菱面体、复三方偏三角面体高级晶族（6）：四面体、八面体、四角三八面体、立方体、五角十二面体、菱形十二面体2、聚形的概念及进行聚形分析只有属于同一对称型的单形才能聚合。

第五章晶体定向及结晶符号1、各晶系晶体定向的原则及晶体常数特点2、三轴、四轴晶体如何确定晶面和单形符号（hkl ）（hkil ）｛hkl｝｛hkil｝3、熟练投影第六章晶体化学1、最紧密堆积原理：六方最紧密堆积（即ABAB……堆积）立方最紧密堆积（即ABCABC……堆积）主要空隙类型：四面体空隙和八面体空隙2、配位数及配位多面体概念3、了解化学键和晶格类型4、何谓类质同像概念、类型及影响类质同像因素5、同质多像概念、有几种同质多像转变类型6、有序结构和无序结构概念7、型变（晶变）概念8、多型概念、解释多型符号的含义第七章矿物的成分1、矿物中水的存在形式有几种？解释各自的含义？第八章矿物的形态1、晶体习性概念及分类2、矿物的双晶及其分类（教材P137）3、如何从集合体中区别个体第九章矿物的物理性质1、矿物的颜色、条痕色、光泽及透明度之间有何关系2、自色、假色、他色的区别3、解理概念及如何区分晶面与解理面4、断口和裂开概念，解理和裂开如何区别5、硬度、比重（相对密度）、磁性的分级第十章矿物的分类1、矿物的晶体化学的分类原则，分为哪几大类2、矿物种的概念3、掌握常见矿物的化学式第十一章自然元素矿物1、自然元素矿物分为几类2、自然金属元素矿物的物理性质有哪些特点3、哪些矿物具同质多象变体和多型变体4、金刚石、石墨、自然金的主要鉴定特征第十二章硫化物及其类似化合物矿物1、分为哪几类，有何特点2、硫化物矿物的形态及物理性质特点3、方铅矿、闪锌矿、黄铜矿、黄铁矿的主要鉴定特征4、如何区别下列矿物（1）方铅矿—闪锌矿（2）黄铜矿—黄铁矿（3）石墨—辉钼矿第十三章氧化物和氢氧化物矿物1、分为哪几类，有何特点2、本大类矿物的形态及物理性质特点3、金属氧化物矿物与金属硫化物矿物在形态、物性方面的差异4、金红石、石英、刚玉、赤铁矿、磁铁矿、铬铁矿—黑钨矿的主要鉴定特征5、如何区别下列矿物（1）金红石—锡石（2）磁铁矿—铬铁矿—黑钨矿6、刚玉矿物的主要宝石亚种矿物名称第十四章卤化物矿物1、萤石矿物的主要鉴定特征第十五章含氧盐大类—硅酸盐矿物1、硅氧骨干的类型和特点、络阴离子表达式及分类2、桥式氧和非桥式氧概念3、铝在硅酸盐矿物中的作用，并举例说明第一亚类岛状、环状结构硅酸盐矿物1、岛状、环状硅酸盐矿物的形态及物理性质2、石榴石族矿物分为哪几个系列，各个系列分别包括哪些矿物3、哪些矿物是典型的变质矿物4、绿柱石、橄榄石、电气石的宝石矿物亚种名称5、石榴石、橄榄石、红柱石、蓝晶石、黄玉、绿柱石、电气石的主要鉴定特征6、如何区别下列矿物（1）块状石英—块状黄玉（2）橄榄石—绿帘石第二亚类链状结构硅酸盐矿物1、辉石族与角闪石族矿物的形态及物理性质异同点（结构、成分、形态、物理性质等）2、辉石族与角闪石族矿物解理产生的原因3、普通辉石、透辉石、普通角闪石、硅灰石的主要鉴定特征第三亚类层状结构硅酸盐矿物1、层状硅酸盐矿物的形态及物理性质2、四面体片和八面体片概念3、三八面体型结构和二八面体型结构概念，举例说明？4、结构单元层概念、结构单元层有那两种基本类型5、层间域概念，层状硅酸盐矿物有那四种结构类型6、云母族矿物、滑石、蛇纹石的主要鉴定特征第四亚类架状结构硅酸盐矿物1、长石族矿物的形态及物理性质？2、架状硅酸盐矿物为何一定是铝硅酸盐矿物3、长石族矿物分为那两个亚族、各包括那些矿物种4、如何区别正长石、微斜长石、斜长石（双晶、解理、颜色、产状）第十六章含氧盐大类—其它含氧盐矿物1、碳酸盐矿物的型变特征2、硫酸盐矿物中水的存在形式和金属阳离子的关系3、碳酸酸盐、硫酸盐矿物的形态及物理性质特征4、方解石、白云石、菱镁矿、重晶石、石膏、磷灰石的主要鉴定特征5、如何区别下列下列矿物：1）方解石—白云石—菱镁矿；2）方解石—重晶石；3）方解石—萤石；4）磷灰石—绿柱石思考题1、晶体、非晶质体和准晶体的概念？2、空间格子、结点、行列、面网、平行六面体的概念？3、晶体有几种基本性质？简述其各自含义？4、何谓面角恒等定律？5、具有对称中心的晶体，其晶面数目是奇数还是偶数？为什么？6、根据对称要素组合定理，写出下列对称型：1）L2×P(‖)= ; 2)L3×L2（⊥）=; 3)L4×P(‖)×P（⊥）=7、L6与P共同存在于一个晶体中，试问该晶体可能出现的对称型？8、区别下列单形：a三方双锥菱面体三方偏方面体b斜方双锥四方双锥八面体9、为什么说只有属于同一对称型的单形才能形成聚形？10、四方柱与斜方双锥，四方柱与八面体，斜方柱与四方双锥能否组成聚形？为什么？11、单斜晶系晶体定向时，为什么必须选L2 或P的法线方向为Y轴？12、在单斜晶系中，（010）与（001），（100）与（010），（001）与（100）相互间的夹角如何？13、单形符号{100}、{110}、{111}在等轴、四方、斜方、单斜、三斜晶系中各代表何种常见单形？14、单形符号{100}、{110}、{111}在3L24L33PC及{1011}、{1120}在L66L27PC对称型中各代表何种常见单形？有几组相互平行的晶面，交角如何？15、等大球体紧密堆积有哪两种基本形式？所形成的结构的对称特点是什么？所形成的空隙类型与空隙数目怎样？16、何谓配位数及配位多面体？举例说明？17、何谓类质同像和类质同像混晶？简述其类型及影响类质同像因素？研究意义是什么？18、举例说明什么是同质多像？有几种同质多像转变类型？19、3R石墨转变金刚石属何同质多像转变类型？20、什么叫有序结构和无序结构？并举例说明？与矿物形成时的温度有何关系？21、什么叫型变（晶变）现象？22、什么叫多型，解释多型符号的含义？多型与同质多像有何联系和区别？23、何谓化学计量矿物和非化学计量矿物？24、何谓胶体矿物？其主要特性有那些？25、矿物中的水存在形式有几种？解释各自的含义？并举例说明？26、如何书写矿物的晶体化学式？27、鲕状集合体中的鲕粒能描述为球状个体吗？为什么？28、矿物的颜色、条痕色、光泽及透明度之间有何关系？29、为什么矿物的条痕色比其颜色稳定？30、下面的描述是否正确：1)黑色、玻璃光泽的矿物是不透明的；2）金属光泽的矿物是半透明的。
