【专业知识】水泥粉煤灰碎石桩法施工的规定

水泥粉煤灰碎石桩（CFG桩）1、适用范围水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、基本规定2.1 工艺规定2.2.1长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、人工填土地基;2.2.2泥浆护壁钻孔灌注成桩，适用于粘性土、粉土、砂土、人工填土、碎石(砾)石土及风化岩层分布的地基;2.2.3长螺旋钻孔、管内泵压混合料成桩，适用于粘性土、粉土、砂土等地基，以及对噪音及泥浆污染要求严格的场地;2.2.4沉管灌注成桩，适用于粘性土、粉土、淤泥质土人工填土及无密实厚砂层的地基。

2.2施工基本规定2.2.1施工时应按设计配比配置混合料，投入搅拌机加水量由混合料塌落度控制，长螺旋钻孔管内泵压混合料成桩施工的塌落度以为180-200mm，沉管灌注成桩施工的塌落度宜为30-50mm,成桩后桩顶浮浆厚度不宜超过200mm;2.2.2长螺旋钻孔管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应同拔管速度相配合，以保证管内有一定高度的混合料，遇到饱和砂土或饱和粉土层，不得停泵待料;沉管灌注成桩施工拔管速度应按均匀线速度控制，拔管线速度应控制在1.2-1.5m/min左右，如遇淤泥或淤泥质土，拔管速度可适当放慢;2.2.3施工时，桩顶标高应高出设计桩顶标高，高出长度应根据桩距、布桩形式、现场地质条件和成桩顺序等综合确定，一般不应小于0.5m;2.2.4成桩过程中，抽样做混合料试块，每台机械一天应做一组(3块)试块(边长为150mm的立方体)，标准养护28d,测定其抗压强度。

2.2.5沉管灌注成桩施工过程中应观测新施工桩对已施工桩的影响，当发现桩断裂并脱开时，必须对工程桩逐桩静压，静压时间一般为3min，静压荷载以保证使断桩接起来为准。

2.2.6复合地基的基坑可采用人工或机械、人工联合开挖。

水泥粉煤灰碎石桩水泥粉煤灰碎石桩是一种常见的桩基施工方法，广泛应用于建筑工程中。

在本文中，我们将详细介绍水泥粉煤灰碎石桩的定义、施工步骤、应用领域以及一些优点和缺点。

希望本文能帮助读者更好地了解和使用水泥粉煤灰碎石桩。

一、水泥粉煤灰碎石桩的定义水泥粉煤灰碎石桩是一种以水泥、粉煤灰和碎石为主要原料，通过混合、搅拌、浇筑等工艺制成的桩基。

它具有结构稳定、承载能力强、施工便捷等特点，因而被广泛应用于建筑工程中。

二、水泥粉煤灰碎石桩的施工步骤1. 桩位布置：根据设计要求，在施工区域内确定桩位，并标明桩的编号。

2. 桩孔开挖：根据设计要求，使用挖掘机或人工开挖桩孔，将桩孔挖至设计要求的深度。

3. 清理桩孔：用水泥砂浆清洗桩孔内部的污物和泥浆，并确保桩孔底部平整。

4. 钢筋加工：根据设计要求，将钢筋加工成桩筋，并按桩的编号堆放在施工区域内。

5. 模板安装：根据设计要求，将桩孔周围安装模板，用于保持桩孔的形状和尺寸。

6. 混凝土浇筑：将水泥、粉煤灰、碎石等原料按一定比例混合，并用搅拌机搅拌均匀。

然后，将混凝土浇入桩孔中，直至模板顶部。

7. 桩顶整平：用平顶机或手工工具将浇筑的混凝土顶部整平，使其与模板齐平。

8. 桩顶加工：根据设计要求，在桩顶上加工孔洞、锚板或钢筋等构件。

9. 后续处理：等待混凝土初凝后，拆除模板；混凝土硬化后，可进行后续处理，如修整桩顶、检查桩身等。

三、水泥粉煤灰碎石桩的应用领域水泥粉煤灰碎石桩广泛应用于建筑工程中，特别适用于以下领域：1. 大型建筑物的基础：由于水泥粉煤灰碎石桩的承载能力强，可用于大型建筑物的基础，如高层建筑、桥梁、仓库等。

2. 各类桥梁的桩基：水泥粉煤灰碎石桩可用于各种桥梁的桩基，如大桥、小桥、高速公路桥梁等。

3. 岩石地质条件下的桩基：由于水泥粉煤灰碎石桩的结构稳定，能够适应较恶劣的地质条件，因此在岩石地质条件下的桩基施工中使用广泛。

四、水泥粉煤灰碎石桩的优点和缺点1. 优点：（1）承载能力强：水泥粉煤灰碎石桩具有很高的抗压能力，能够承受较大的荷载。

CFG桩最新规范CFG桩最新规范一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。

3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。

二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm.2、桩的平面布置，可只布置在基础范围内。

3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。

当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。

4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa)RK-单桩承载力标准值（KN),应按本规范9.2.8条取值。

5、桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。

6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值（KPa)。

8、单桩承载力标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。

(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。

水泥粉煤灰碎石桩（CFG桩）施工工艺标准1适用范围本标准适用于建筑工程地基加固采用水泥粉煤灰碎石桩（CFG桩）施工。

2施工准备2.1材料2.1.1水泥：一般采用强度等级为32.5及其以上的普通硅酸盐水泥。

水泥进场时应有出厂合格证，并有现场复验报告。

2.1.2粉煤灰：一般采用细度不大于45%的Ⅱ级或Ⅱ级以上的粉煤灰；粉煤灰进场时应有出厂合格证，并有现场复验报告。

2.1.3石子：一般采用粒径为20～50mm的坚硬碎石或卵石，含泥量不大于3%且应符合国家现行标准《普通混凝土用碎石或卵石质量标准及检验方法》JGJ53的规定。

2.1.4石屑：一般采用粒径为2.5～5mm，含泥量不大于3%，质量符合设计要求。

2.1.5砂：宜采用中砂或粗砂，含泥量不大于5%。

2.1.6外加剂：根据施工需要通过试验确定。

2.2机具设备2.2.1长螺旋钻机：常用长螺旋钻机的钻孔直径为300～800mm，钻孔深度8～27.5m。

2.2.2振动沉管机：激振力74kN以上，允许加压力60kN以上。

2.2.3洛阳铲：选用直径多为110～130mm。

2.2.4辅助设施与机具2.2.4.1强制式搅拌机、高压混凝土泵、混凝土泵管、振捣器、材料秤、机动翻斗车、小推车、重锤等。

2.2.4.2水准仪、经纬仪、测绳、钢尺等检测工具。

2.3作业条件2.3.1施工场地达到“三通一平”，对软弱地面进行碾压或夯实处理。

2.3.2施工范围内的地上、地下障碍物应清理或改移完毕，对不能改移的障碍物必须进行标识，并有技术保护措施。

2.4技术准备2.4.1收集场地工程地质、水文地质资料，编制水泥粉煤灰碎石桩施工方案并经审批，对操作人员进行技术交底。

2.4.2测设建筑场地水准控制点和建筑物轴线桩，测放桩位并做好标记。

2.4.3对材料进行复试、试配。

2.4.4试桩，以复核地质资料以及设备、工艺是否适宜。

3操作工艺3.1工艺流程3.1.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩工艺流程3.1.2长螺旋钻孔、管内泵压混合料成桩工艺流程3.1.3振动沉管灌注成桩工艺流程3.2操作方法3.2.1长螺旋钻孔或人工洛阳铲成孔干作业灌注成桩操作方法3.2.1.1定桩位：放桩位后应用钢钎打入地下200mm，灌入白灰做标记，经建设单位和监理验收。

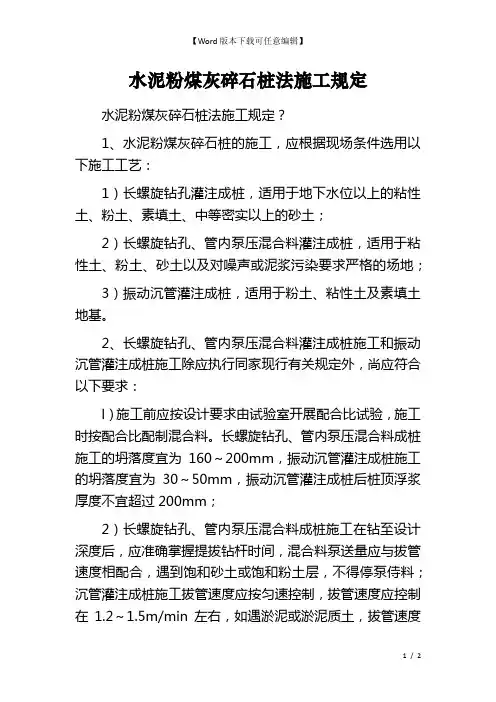

水泥粉煤灰碎石桩法施工规定水泥粉煤灰碎石桩法施工规定？1、水泥粉煤灰碎石桩的施工，应根据现场条件选用以下施工工艺：1）长螺旋钻孔灌注成桩，适用于地下水位以上的粘性土、粉土、素填土、中等密实以上的砂土；2）长螺旋钻孔、管内泵压混合料灌注成桩，适用于粘性土、粉土、砂土以及对噪声或泥浆污染要求严格的场地；3）振动沉管灌注成桩，适用于粉土、粘性土及素填土地基。

2、长螺旋钻孔、管内泵压混合料灌注成桩施工和振动沉管灌注成桩施工除应执行同家现行有关规定外，尚应符合以下要求：l）施工前应按设计要求由试验室开展配合比试验，施工时按配合比配制混合料。

长螺旋钻孔、管内泵压混合料成桩施工的坍落度宜为160～200mm，振动沉管灌注成桩施工的坍落度宜为30～50mm，振动沉管灌注成桩后桩顶浮浆厚度不宜超过200mm；2）长螺旋钻孔、管内泵压混合料成桩施工在钻至设计深度后，应准确掌握提拔钻杆时间，混合料泵送量应与拔管速度相配合，遇到饱和砂土或饱和粉土层，不得停泵侍料；沉管灌注成桩施工拔管速度应按匀速控制，拔管速度应控制在1.2～1.5m/min左右，如遇淤泥或淤泥质土，拔管速度应适当放慢；3）施工桩顶标高宜高出设计桩顶标高个少于0.5m；4）成桩过程中，抽样做混合料试块，每台机械一天应做一组（3块）试块（边长为150mm的立方体），标准养护，测定其立方体抗压强度。

3、冬期施工时混合料入孔温度不得低于5℃，对桩头和桩间土应采取保温措施。

4、清土和截桩时，不得造成桩顶标高以下桩身断裂和扰动桩间土。

5、褥垫层铺设宜采用静力压实法，当根底底面下桩间土的含水量较小时，也可采用动力夯实法，夯填度（夯实后的褥垫层厚度与虚铺厚度的比值）不得大于0.9.6、施工垂直度偏差不应大于1%；对满堂布桩根底，桩位偏差不应大于0.4倍桩径；对条形根底，桩位偏差不应大于0.25倍桩径，对单排布桩桩位偏差不应大于60mm.。

水泥粉煤灰碎石桩（CFG桩）施工一、施工准备水泥粉煤灰碎石桩，简称CFG，是用振动沉管打桩机或其他成桩机具成孔，将碎石、石屑、粉煤灰掺适量水泥加水拌和，泵压或经下料斗投入孔中，制成的一种具有一定粘结强度的桩，并由桩、桩间土和褥垫层一起组成复合地基的处理方法。

水泥粉煤灰碎石桩适用于处理黏性土、粉土、砂土和以自重固结的素填土等地基。

水泥粉煤灰碎石桩的设计应符合下列规定：①水泥粉煤灰碎石桩应选择承载力高和模量较高的土层作为持力层。

②桩径：长螺旋钻中心压灌、干成孔和振动沉管成桩宜350~600mm；泥浆护壁钻孔灌注桩宜取600~800mm。

③桩距：应根据基础形式、设计要求的复合地基承载力和复合地基变形、土性和施工工艺确定。

箱形基础、筏形基础和独立基础，桩距宜取桩径的3~5倍。

④桩顶与基础之间应设褥垫层：褥垫层材料应符合设计要求，厚度宜取~倍桩径，材料宜用中砂、粗砂、级配砂石或碎石等，最大粒径不宜大于30mm；对于较干的砂石材料，虚铺后可适当洒水再进行夯实。

1技术准备（1）根据设计要求，经试验确定混合料配合比；（2）试成孔应不少于3个，以复核地质资料以及设备、工艺是否适宜，核定选用的技术参数；（3）编制施工方案和进行技术交底。

2材料准备（1）卵石（或碎石）：粒径202150mm（2）砂：杂质含量小于5%；（3）粉煤灰：用符合Ⅲ级及以上标准的粉煤灰；（4）水泥：用强度等级不低于级的普通硅酸盐水泥，水泥进场应有出厂合格证和复验报告，其他材料应经试验符合设计要求。

3机具准备根据碎石桩的设计资料及碎石桩的施工参数，提出该地基处理所需要的施工机具与设备，例如振冲器、起吊机具、填料机具等。

二、施工工艺1施工工艺流程（1）根据现场施工条件选择施工工艺。

①长螺旋钻孔灌注成桩：适用于地下水位以上的黏性土、粉土、素填土，中等密实以上的砂土；②长螺旋钻孔、管内泵压混合料灌注成桩：适用于黏性土、粉土、砂土以及对噪声污染要求严格的场地；③振动沉管灌注成桩：适用于粉土、黏性土及素填土地基。

CFG 桩（水泥粉煤灰碎石桩）施工工艺CFG 桩又称水泥粉煤灰碎石桩1.6.1.1 适用范围CFG 桩又称水泥粉煤灰碎石桩,适用于处理黏性土、粉土、砂土和已自重固结的素填土等地基。

对淤泥质土应按地区经验或通过现场试验确定其适用性。

1.6.1.2 编制参考标准及规范1.中华人民共和国国家标准《建筑工程施工质量验收统一标准》(GB 50300-2001);2.中华人民共和国国家标准《建筑地基基础工程施工质量验收规范》(GB 50202-2002);3.中华人民共和国行业标准《建筑地基处理技术规范》(JGJ 79-2002);4.中华人民共和国国家标准《建筑地基基础设计规范》(GB 50007-2002)。

1.6.2 术语1.CFG 桩:又称水泥粉煤灰碎石桩。

2.水泥粉煤灰碎石桩法:由水泥、粉煤灰、碎石、石屑或砂等混合料加水拌和形成高黏结强度桩,并由桩、桩间土和褥垫一起组成复合地基的地基处理方法。

1.6.3 基本规定1.6.3.1 CFG 桩应选择承载力相对较高的土层作为桩端持力层。

1.6.3.2 CFG 桩复合地基设计时应进行地基变形验算。

1.6.3.3 技术人员应掌握所承担工程的地基处理目的、加固原理、技术要求和质量标准等。

施工中应有专人负责质量控制和监测,并做好施工记录。

当出现异常情况时,必须及时会同有关部门妥善解决。

1.6.3.4 施工过程中应有专人或专门机构负责质量监理。

施工结束后应按国家有关规定进行工程质量检验和验收。

1.6.4 施工准备1.6.4.1 技术准备1.施工前应具备下列资料和条件(1)建筑物场地工程地质报告和必要的水文资料;(2)CFG 桩布桩图,并应注明桩位编号,以及设计说明和施工说明;(3)建筑场地邻近的高压电缆、电话线、地下管线、地下构筑物及障碍物等调查资料;(4)建筑物场地的水准控制点和建筑物位置控制坐标等资料;(5)具备“三通一平”条件。

2.施工技术措施(1)确定施工机具和配套设施;(2)编制材料供应计划,标明所用材料的规格、质量要求和数量;(3)试成孔应不小于 2 个,以复核地质资料以及设备、工艺是否适宜,核定选用的技术参数;(4)按施工平面图放好桩位;(5)确定施打顺序及桩机行走路线;(6)施工前,施工单位放好桩位、CFG 桩的轴线定位点及测量基线,并由监理、业主复核。

cfg桩施工工艺及规范要求CFG桩施工工艺及规范要求 CFG桩是水泥粉煤灰碎石桩的简称。

它是由水泥、粉煤灰、碎石、石屑和砂加水拌和形成的高粘结强度桩，和桩间土、褥垫层一起形成复合地基。

与其他桩基相比，由于CFG桩桩体材料可以掺入工业废料粉煤灰、不配筋以及充分发挥桩间土的承载能力。

工程造价一般为桩基的1/3—1/2,经济效益和社会效益非常显著。

CFG桩复合地基80年代多用于多层建筑处理，目前大量用于高层和超高层建筑地基的加固。

桩身强度等级多在C15—C25之间。

CFG桩复合地基施工流程图设备、人员进场？测放桩位、材料采购?试桩施工？桩基顺序施工?清槽至桩顶标高凿桩头?检测?褥垫层施工？退场。

单桩施工工艺流程：钻机就位?钻孔?终空至设计深度？压灌混凝土?提钻并压灌砼至孔口.施工工艺1、放线:施工前根据放出的外墙轴线或外墙皮线，四周交点用钢钎打人地下，按照桩位布置图统一进行测放桩位线，桩位中心点用钎子插入地下，并用白灰明示,桩位偏差小于2cm。

2、成孔:长螺旋钻机成孔，应匀速钻进,避免形成螺旋孔，成孔深度在钻杆上应有明确标记，成孔深度误差不超过O.1m，确保桩端进入持力层深度大于200mm:垂直度偏差小于1，。

3、砼灌注:成孔至设计深度后,现场指挥员应通知钻机停钻提升钻杆,并同时通知司泵开始灌注砼并保持连续灌注。

灌注砼至桩顶时，应适当超过桩顶设计标高70cm左右（至槽面上3 0cm左右），以保证桩顶标高和桩顶砼质量均符合设计要求：灌注砼之前，应检查管路是否顺畅稳固；每班第1根桩灌注前，应用水泥砂浆湿润管路。

压灌砼时一次提钻高度小于25cm，混凝土埋钻高度大于1。

0m;现场设专人负责检查砼灌注质量及意外情况的处理:商品混凝土进场后应立即灌注(2小时内)，严禁长时问搁置；保证桩身混凝土至少24小时养护，避免扰动;施工过程中应认真填写施工记录，每台班或每日留取试块1，2组。

下面是赠送的合同范本，不需要的可以编辑删除~～~~～~教育机构劳动合同范本为大家整理提供，希望对大家有一定帮助.一、_________ 培训学校聘请_________ 籍_________ （外文姓名)_________ （中文姓名）先生/女士/小姐为_________ 语教师，双方本着友好合作精神，自愿签订本合同并保证认真履行合同中约定的各项义务。

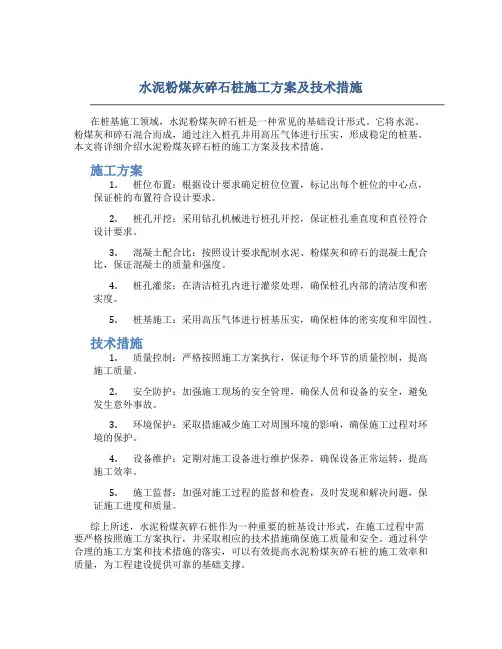

水泥粉煤灰碎石桩施工方案及技术措施在桩基施工领域，水泥粉煤灰碎石桩是一种常见的基础设计形式。

它将水泥、粉煤灰和碎石混合而成，通过注入桩孔并用高压气体进行压实，形成稳定的桩基。

本文将详细介绍水泥粉煤灰碎石桩的施工方案及技术措施。

施工方案1.桩位布置：根据设计要求确定桩位位置，标记出每个桩位的中心点，保证桩的布置符合设计要求。

2.桩孔开挖：采用钻孔机械进行桩孔开挖，保证桩孔垂直度和直径符合设计要求。

3.混凝土配合比：按照设计要求配制水泥、粉煤灰和碎石的混凝土配合比，保证混凝土的质量和强度。

4.桩孔灌浆：在清洁桩孔内进行灌浆处理，确保桩孔内部的清洁度和密实度。

5.桩基施工：采用高压气体进行桩基压实，确保桩体的密实度和牢固性。

技术措施1.质量控制：严格按照施工方案执行，保证每个环节的质量控制，提高施工质量。

2.安全防护：加强施工现场的安全管理，确保人员和设备的安全，避免发生意外事故。

3.环境保护：采取措施减少施工对周围环境的影响，确保施工过程对环境的保护。

4.设备维护：定期对施工设备进行维护保养，确保设备正常运转，提高施工效率。

5.施工监督：加强对施工过程的监督和检查，及时发现和解决问题，保证施工进度和质量。

综上所述，水泥粉煤灰碎石桩作为一种重要的桩基设计形式，在施工过程中需要严格按照施工方案执行，并采取相应的技术措施确保施工质量和安全。

通过科学合理的施工方案和技术措施的落实，可以有效提高水泥粉煤灰碎石桩的施工效率和质量，为工程建设提供可靠的基础支撑。

本文主要介绍了水泥粉煤灰碎石桩的施工方案及技术措施，从桩位布置、桩孔开挖、混凝土配合比、桩孔灌浆、桩基施工等关键环节进行了详细阐述。

通过严格实施施工方案和技术措施，可以保证水泥粉煤灰碎石桩施工的安全、高效和质量，为工程建设提供坚实的基础保障。

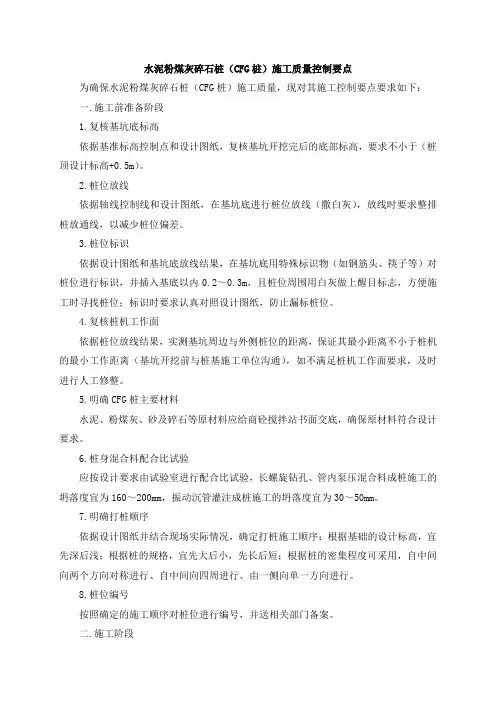

水泥粉煤灰碎石桩（CFG桩）施工质量控制要点为确保水泥粉煤灰碎石桩（CFG桩）施工质量，现对其施工控制要点要求如下：一.施工前准备阶段1.复核基坑底标高依据基准标高控制点和设计图纸，复核基坑开挖完后的底部标高，要求不小于（桩顶设计标高+0.5m）。

2.桩位放线依据轴线控制线和设计图纸，在基坑底进行桩位放线（撒白灰），放线时要求整排桩放通线，以减少桩位偏差。

3.桩位标识依据设计图纸和基坑底放线结果，在基坑底用特殊标识物（如钢筋头、筷子等）对桩位进行标识，并插入基底以内0.2～0.3m，且桩位周围用白灰做上醒目标志，方便施工时寻找桩位；标识时要求认真对照设计图纸，防止漏标桩位。

4.复核桩机工作面依据桩位放线结果，实测基坑周边与外侧桩位的距离，保证其最小距离不小于桩机的最小工作距离（基坑开挖前与桩基施工单位沟通），如不满足桩机工作面要求，及时进行人工修整。

5.明确CFG桩主要材料水泥、粉煤灰、砂及碎石等原材料应给商砼搅拌站书面交底，确保原材料符合设计要求。

6.桩身混合料配合比试验应按设计要求由试验室进行配合比试验，长螺旋钻孔、管内泵压混合料成桩施工的坍落度宜为160～200mm，振动沉管灌注成桩施工的坍落度宜为30～50mm。

7.明确打桩顺序依据设计图纸并结合现场实际情况，确定打桩施工顺序：根据基础的设计标高，宜先深后浅；根据桩的规格，宜先大后小，先长后短；根据桩的密集程度可采用，自中间向两个方向对称进行、自中间向四周进行、由一侧向单一方向进行。

8.桩位编号按照确定的施工顺序对桩位进行编号，并送相关部门备案。

二.施工阶段1.混合料资料现场检查桩身混合料资料必须随运输车同行，且每车混合料资料必检，要检查其是否符合配合比、是否为本项目的用料等。

2.现场坍落度测试经确认无误的混合料，每车需在现场检查其坍落度，不合格的混合料禁止使用，并做好记录。

3.桩身垂直度场地应平整，有足够承载力，保证桩机稳定垂直；打桩时，由桩机水准设备结合经纬仪从二个面控制打桩的垂直度。

地基施工水泥粉煤灰碎石桩施工水泥粉煤灰碎石桩（CFG）是由水泥、煤粉灰、碎石、石屑或砂加水拌和形成的高黏结强度桩，由桩、桩间土和褥垫层一起构成的复合地基。

水泥粉煤灰碎石桩是在碎石桩的基础上发展起来的，这种桩是一种低强度混凝土桩，由它组成的复合地基能够较大幅度提高承载力。

水泥粉煤灰碎石桩适用于多层和高层建筑，处理黏性土、粉土、砂土、松散填土等地基的施工。

对淤泥质土应按地区经验或通过现场试验确定其适用性。

一、材料要求（1）水泥：宜选用普通硅酸盐水泥，新鲜无结块。

（2）石子：卵石或碎石，粒径为5～20 mm，杂质含量小于5%。

（3）砂：中砂或粗砂，粒径以0.3～3 mm 为宜，含泥量不大于5%，且泥块含量不大于2%。

（4）粉煤灰：粉煤灰应过筛，粒径控制在0.001～2 mm 范围内。

（5）外加剂：根据施工需要通过试验确定，一般为泵送剂、早强剂、减水剂等。

二、主要机具水泥粉煤灰碎石桩施工所用的主要机具一般有长螺旋钻机、搅拌机、混凝土输送泵、连接混凝土输送泵与钻机的钢管、高强柔性管、溜槽或导管、磅秤、振捣器、机动小翻斗车或手推车等。

三、作业条件（1）施工前应将水泥、砂、石子、粉煤灰、外加剂送试验室复试，同时进行配合比试验。

（2）施工现场应做到材料、机具摆放整齐，使混合料输送距离最短，且输送管铺设时拐弯最少。

（3）水泥粉煤灰碎石桩可只在基础范围内布置。

桩径宜取350～600 mm。

桩距应根据设计要求的复合地基承载力、土性、施工工艺等确定，宜取3～5 倍桩径。

四、施工工艺水泥粉煤灰碎石桩施工工艺流程（以长螺旋钻孔为例）一般为：钻机就位→钻机钻孔→混合料配置、运输及泵送→压灌混合料成桩→成桩保护→凿桩头→成桩检测。

1.钻机就位施工机械进场前必须对施工区域进行场地清理、找平，并进行必要的压实，以确保到场机械能够平稳就位，不发生倾斜移位。

2.钻机钻孔（1）钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。

水泥粉煤灰碎石桩施工工艺
水泥粉煤灰碎石桩是一种广泛应用于土建工程中的桩基施工工艺。

具体工艺如下：
1. 地面处理：首先对施工场地进行清理和平整，确保施工区域无杂草、无障碍物。

2. 确定桩位：按照设计要求和图纸确定桩基位置，并进行标志。

3. 桩孔开挖：利用土方机械或人工开挖桩孔，桩孔的直径和深度要符合设计要求。

4. 桩孔清理：将桩孔内的杂物、泥浆等清理干净，确保桩孔壁面光洁。

5. 碎石填充：将碎石投入桩孔中，采用合适的方法和设备进行填充，并在填充过程中进行浇水和夯实，使碎石密实。

6. 粉煤灰注入：在碎石填充后，利用泵车将粉煤灰注入桩孔中，注入的粉煤灰要充满整个桩孔，并进行充分压实。

7. 水泥灌注：在粉煤灰固化后，将水泥通过泵车注入桩孔中，确保水泥均匀分布，并进行充分压实。

8. 桩顶处理：在水泥灌注完成后，进行桩顶处理，如修整平整、加装钢筋等。

9. 养护与验收：对施工完成的水泥粉煤灰碎石桩进行养护，并及时进行验收。

总的来说，水泥粉煤灰碎石桩施工工艺包括桩位确定、桩孔开挖、桩孔清理、碎石填充、粉煤灰注入、水泥灌注、桩顶处理、养护与验收等步骤。

这种施工工艺在土建工程中应用广泛，可以提高桩基的承载力和稳定性。

一、一般规定1、水泥粉煤灰碎石桩（CFG桩）法适用于处理粘性土、粉土、沙土和桩端具有相对硬土层、承载力标准值不低于70KPa的淤泥质土、非欠固结人工填土等地基。

2、水泥粉煤灰碎石桩桩端应位于相对硬的土层上。

3、水泥粉煤灰碎石桩复合地基按承载力设计师必须进行地基变形验算。

二、设计1、水泥粉煤灰碎石桩桩径d宜取350-600mm.2、桩的平面布置，可只布置在基础范围内。

3、桩距s应根据设计要求的复合地基承载理、土性、施工工艺等确定，宜取3-6倍桩井。

当在饱和粘性土中挤土成桩时，桩距s不宜小于4倍桩径。

4、桩体试块抗压强度平均值应满足下式要求：fcu≥3Rk/Ap式中fcu－桩体混合料试块（边长150mm立方体）标准养护28d无侧限抗压强度平均值（KPa)RK-单桩承载力标准值（KN),应按本规范9.2.8条取值。

5、桩顶应设置垫层，褥垫层厚度宜取100-300mm,当桩径、桩距大时褥垫层厚度宜取高值。

6、褥垫层材料宜用粗砂、中砂、级配砂石，碎石的最大粒径不宜大于30mm.7、水泥粉煤灰碎石桩复合地基承载力标准值，宜通过现场复合地基载荷实验确定，初步设计时也可按下式估算：fsp,k=mRk/Ap+β(1-m)fs,k式中fsp,k——复合地基承载力标准值（KPa);m——桩土面积置换率；β——桩间土强度发挥系数，宜取0.9-1.0对变形要求高的建筑物可取低值；fs,k——桩间土承载力标准值（KPa)。

8、单桩承载力标准值Rk的取值，应符合下列规定：(1)当用单桩静载荷实验确定单桩极限承载力标准值Ruk后，Rk可按下式计算：Rk=Ruk/γsp式中γsp——调整系数，宜取1.50-1.60,一般工程或桩间土承载力高、基础埋深大以及基础下桩数较多时应取低值，重要工程、基础下桩数较少或桩间土为承载力较低的粘性土时应取高值。

(2)当无单桩载荷试验资料时，可按下式计算；Rk=Up∑qsili+qpAp式中Up——桩的周长（m);qsi——桩侧第ｉ层土德济限侧阻力标准值（KPa)可参照岩土工程勘察报告；qp——桩的极限端阻力标准值（KPa),可参照岩土工程勘察报告；li——第ｉ层土的厚度（ｍ）。

水泥粉煤灰碎石桩（cfg桩）施工工艺工法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言水泥粉煤灰碎石桩，简称cfg桩，是一种常见的地基基础工程。

水泥粉煤灰碎石桩施工方案及技术措施本工程水泥粉煤灰碎石桩直径60cm,共979支，试验桩30支。

5。

1、土材质要求桩体主体材料为碎石，应符合设计级配要求；选用的水泥、粉煤灰、及外加剂等原材料应符合设计要求，并按相关规定进5.2、施工工艺流程及技术要求1、施工准备（1)核查地质资料，结合设计参数,选择合适的施工机械和施工方法。

（2）进行满足桩体设计强度的配合比试验，确定各种材料的施工用配比.（3）平整场地，清除障碍物，挖除地表植物根系，标记处理场地范围内地下构造物及管线,并将场地整平，整平标高＝设计桩顶标高+0.5m，地表碾压至K30≥60MPa/m。

(4)测量放线，定出控制轴线、打桩场地边线并标识。

（5）施工前清除地表耕植土,进行成桩工艺试验，确定施工工艺和参数.2、施工机械准备施工机械一般用选用长螺旋钻机、振动沉管机。

施工机械的选择应符合地质、环保等要求。

3、施工顺序CFG桩施工一般优先采用间隔跳打法，也可采用连打法。

具体的施工方法由现场试验来确定。

连打法易造成邻桩被挤碎或缩颈,在粘性土中易造成地面隆起；跳打法不易发生上述现象，但土层较硬时，在已打桩中间补打新桩,可能造成已打桩被振裂或振断。

在软土中，桩距较大可采用隔桩跳打，但施工新桩与已打桩时间间隔不少于7d；在饱和的松散粉土中，如桩距较小，不宜采用隔桩跳打;全长布桩时,应遵循由“由一边向另一边”的原则。

4、长螺旋钻管内泵压混合料灌注施工工艺施工步骤(1）CFG桩钻机就位后，应用钻机塔身的前后和左右的垂直标杆检查塔身导杆，校正位置，使钻杆垂直对准桩位中心，确保CFG桩垂直度容许偏差不大于1%.（2)混合料搅拌混合料搅拌要求按配合比进行配料,计量要求准确,拌合时间不得少于1min.混合料加水量和坍落度(设计要求长螺旋钻管内泵压混合料法施工时，坍落度控制在16～20cm)根据采用的施工方法按工艺试验确定并经监理工程师批准的参数进行控制.在泵送前混凝土泵料斗应备好熟料.(3）钻进成孔钻孔开始时，关闭钻头阀门,向下移动钻杆至钻头触及地面时，启动马达钻进。
