盲沟施工技术交底

一、交底项目：渗水盲沟施工二、交底日期：年月日三、施工单位：XX施工单位四、适用范围：本交底适用于本工程渗水盲沟的施工过程。

五、交底内容：1. 工程概况（1）工程名称：XX项目（2）工程地点：XX地区（3）工程规模：XX平方米2. 施工准备（1）施工人员：所有参与渗水盲沟施工的人员必须经过专业培训，熟悉渗水盲沟施工工艺和安全操作规程。

（2）施工材料：施工前需准备好渗水盲沟专用材料，如土工布、排水管、滤水层等，确保材料质量符合设计要求。

（3）施工设备：准备好挖掘机、装载机、运输车、打桩机等施工设备，确保设备性能良好，满足施工需求。

3. 施工工艺（1）施工流程：测量放线→开挖沟槽→铺设土工布→安装排水管→铺设滤水层→回填土→压实→验收。

（2）施工要点：1）测量放线：严格按照设计图纸进行测量放线，确保沟槽位置准确。

2）开挖沟槽：采用挖掘机开挖沟槽，沟槽宽度、深度符合设计要求，沟槽底部应平整。

3）铺设土工布：将土工布平铺在沟槽底部，确保土工布与沟槽底部紧密贴合。

4）安装排水管：将排水管铺设在土工布上，确保排水管与土工布紧密贴合，排水管间距应符合设计要求。

5）铺设滤水层：在排水管周围铺设滤水层，确保滤水层与排水管紧密贴合。

6）回填土：回填土前，先检查排水管、滤水层是否完好，然后进行回填土，回填土分层压实。

7）压实：采用压路机对回填土进行压实，确保压实度达到设计要求。

4. 安全技术措施（1）施工人员安全：施工人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品，确保人身安全。

（2）机械设备安全：机械设备操作人员必须持证上岗，确保机械设备安全运行。

（3）沟槽作业安全：沟槽作业时，必须设置警示标志，防止人员误入沟槽；同时，沟槽边缘应设置防护栏杆，防止人员坠落。

（4）施工用电安全：施工现场用电必须符合规范要求，电缆线路应整齐有序，严禁私拉乱接。

（5）施工现场防火：施工现场禁止吸烟，易燃易爆物品应妥善保管，施工现场应配备灭火器材。

安全技术交底
二、文明、环境保护措施
1、施工过程中严禁施工设备的机油、柴油、汽油污染沥青路面。

2、在施工期间按规定对设备进行维修保养,确保现场使用的设备具有良好的状况。

3、工作期间暂停使用的机械设备，必须停机,减少资源浪费。

4、对于噪声影响大的施工，合理安排施工组织计划，避免夜间施工扰民，尽量减少施工对当地居民的不利影响。

5、对车辆定期进行检测以确保其有效运转且排放物不产生公害;产生超标尾烟的内燃机械不允许进入施工场地或在现场停留。

6、防止施工机械漏油,禁止机械运转过程中产生的油污水未经处理直接排放，或维修施工机械时油污水直接排放.
交底人签名安全员签名接受交底人签名。

盲沟渗沟施工技术交底一、工程概况：K20+620,路线横断面方向，沿原河沟位置设置横向管式渗沟。

K20+550-K20+680，沿路线纵断面方向右侧排水沟底设置盲沟。

二、渗沟施工方法：测量放线----设置水准控制点----土方机械开挖----人工修坑壁----铺设无纺土工布----铺设固定D=10cm带孔塑料排水管----填码2-4cm级配碎石。

(一) 渗沟结构形式：①管式渗沟尺寸高120cm、宽150cm，长185m，四周用250g/m2无纺土工布包裹，底面铺设D=10cm带孔塑料排水管。

渗沟内填筑2-4cm级配碎石。

(二)渗沟技术要求及措施：1.测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。

2.设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。

水准点设置好后需要进行保护，设置明显标志以免破坏。

3.土方机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。

土方开挖采用50小型挖机，要求垂直开挖，由于开挖深度较大，因此要求机械操作员要较好的控制，避免开挖时触及边坡导致边坡塌方。

土方挖至设计标高之上较小时采用人工清槽的方式挖土至设计标高。

开挖出的土方要求至少距离坑边2m以上，避免荷载过大导致坑壁塌方。

4.人工修坑壁：机械开挖完成后，由于机械开挖时坑壁较为粗糙，因此要采取人工方式进行坑壁的修顺修直。

5.铺贴无纺土工布，非织造复合土工膜：采用人工滚铺土工布：布面要平整，并适当留有变形余量土工布的安装通常用搭接、侧壁钉固。

搭接宽度一般为不小于0.2M。

一膜一布的铺设，复合土工膜接长采用爬焊机焊接，焊接处不得渗水。

6.铺设D=10cm带孔塑料排水管：带孔排水管外侧包裹土工布，靠近塑料管的碎石粒径可大些，为3-5cm，靠近土工布的粒径小些为1-2cm 。

7.填码2-4cm的级配碎石，级配碎石在填筑前必须保证表面洁净没有杂物。

8.对于换填设计变更加深段，换填材料采用碎石，渗沟埋深也相应增加。

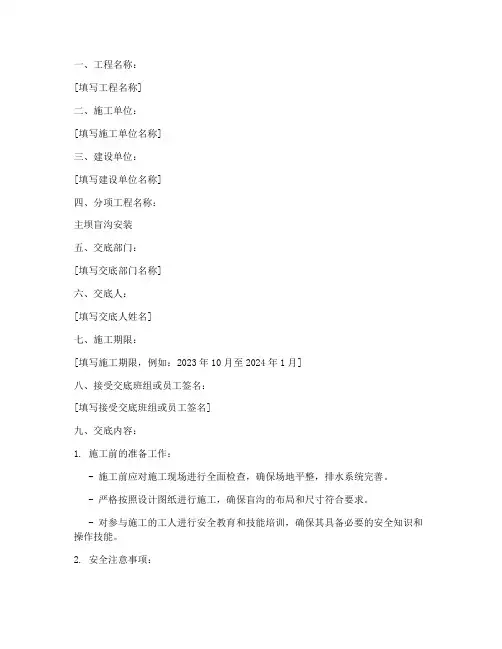

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、建设单位：[填写建设单位名称]四、分项工程名称：主坝盲沟安装五、交底部门：[填写交底部门名称]六、交底人：[填写交底人姓名]七、施工期限：[填写施工期限，例如：2023年10月至2024年1月]八、接受交底班组或员工签名：[填写接受交底班组或员工签名]九、交底内容：1. 施工前的准备工作：- 施工前应对施工现场进行全面检查，确保场地平整，排水系统完善。

- 严格按照设计图纸进行施工，确保盲沟的布局和尺寸符合要求。

- 对参与施工的工人进行安全教育和技能培训，确保其具备必要的安全知识和操作技能。

2. 安全注意事项：- 所有进入施工现场的人员必须佩戴安全帽，系好帽带，穿着符合安全要求的服装和鞋子。

- 高处作业时应系好安全带，并配备安全绳。

- 严禁酒后作业，严禁疲劳作业。

- 施工现场应设置明显的警示标志，并定期检查维护。

3. 材料与工具：- 所有材料必须符合国家相关标准和规定，不得使用过期或损坏的材料。

- 施工工具应定期检查和维护，确保其处于良好的工作状态。

4. 施工步骤与操作要求：- 挖掘盲沟时，应先进行地质勘察，确保盲沟底部坚实，避免因地质原因导致塌方。

- 盲沟的挖掘应严格按照设计深度和宽度进行，不得超挖或欠挖。

- 盲沟底部应平整，不得有凸凹不平的情况。

- 盲沟壁应垂直，不得有倾斜或裂缝。

- 盲沟内部应清理干净，不得有杂物。

5. 安装与连接：- 盲沟的安装应与周围结构紧密连接，确保盲沟的密封性。

- 盲沟连接件应牢固可靠，不得松动。

- 安装完成后，应对盲沟进行压力测试，确保其承压能力符合设计要求。

6. 应急措施：- 施工现场应配备必要的应急救援设备，如急救箱、消防器材等。

- 发生安全事故时，应立即启动应急预案，并采取有效措施进行救援。

7. 环境保护：- 施工过程中应采取措施减少对环境的影响，如合理堆放材料，及时清理施工现场等。

十、总结：本安全技术交底旨在确保主坝盲沟安装施工的安全性和质量。

一、交底目的为确保基坑盲沟施工过程中的安全，防止安全事故发生，现将基坑盲沟施工安全技术交底如下。

二、施工人员要求1. 所有参与基坑盲沟施工的人员必须经过安全教育培训，熟悉本工种的安全操作规程，持证上岗。

2. 施工人员必须佩戴好个人防护用品，如安全帽、安全带、防尘口罩等。

3. 施工人员应熟悉施工现场的安全生产规章制度，遵守施工现场的安全纪律。

三、施工前准备1. 检查施工现场，确保施工环境安全，排除安全隐患。

2. 检查施工设备、工具是否完好，符合安全要求。

3. 根据施工图纸和施工方案，制定详细的施工计划。

4. 对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。

四、施工过程中注意事项1. 施工人员应按照施工图纸和施工方案进行施工，不得擅自更改。

2. 施工过程中，应随时观察盲沟的排水情况，确保排水畅通。

3. 在进行盲沟挖掘、铺设、回填等作业时，应严格按照操作规程进行，防止安全事故发生。

4. 施工人员应保持施工现场的整洁，不得随意堆放材料、工具等。

5. 施工过程中，如遇以下情况，应立即停止施工，并向项目负责人报告：（1）发现盲沟存在严重裂缝、变形等情况；（2）发现地下水位异常升高；（3）发现施工区域存在安全隐患。

五、安全防护措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 在盲沟挖掘、铺设、回填等作业过程中，施工人员应保持安全距离，防止物体打击。

3. 施工现场应设置警示标志，提醒过往人员注意安全。

4. 施工现场应配备应急救援设备，如急救箱、灭火器等。

六、施工结束后注意事项1. 施工结束后，对盲沟进行验收，确保排水畅通。

2. 清理施工现场，将施工材料、工具等清运出场。

3. 恢复施工现场原状，确保不影响周边环境。

4. 对施工过程中出现的安全隐患进行整改，确保施工安全。

本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。

施工人员应严格遵守安全操作规程，确保施工安全。

一、工程概况1. 项目名称：________________________2. 施工单位：________________________3. 监理单位：________________________4. 项目地点：________________________5. 施工内容：排水盲沟施工二、安全注意事项1. 施工人员必须熟悉排水盲沟的施工工艺和安全操作规程，严格遵守本交底内容。

2. 施工现场应设立明显的安全警示标志，确保施工区域安全。

3. 施工人员必须佩戴安全帽、安全带等个人防护用品。

4. 施工现场严禁酒后作业，严禁操作人员带病上岗。

5. 施工过程中，应保持施工现场整洁，及时清理施工垃圾，防止堵塞排水盲沟。

三、施工准备1. 施工材料：排水盲沟管材、检查井、连接管、密封圈、水泥、砂石等。

2. 施工工具：挖掘机、装载机、切割机、焊机、电钻、水平尺、线锤等。

3. 施工人员：施工人员必须经过专业培训，具备相关施工技能。

四、施工工艺及安全措施1. 施工工艺：（1）测量放样：根据设计图纸，确定排水盲沟的位置、尺寸和坡度。

（2）开挖沟槽：采用挖掘机开挖沟槽，沟槽宽度应大于盲沟管径。

（3）铺设盲沟管：将盲沟管铺设在沟槽内，管底应低于地面。

（4）检查井施工：在盲沟管交汇处，设置检查井，检查井应与盲沟管连接紧密。

（5）回填土：回填土应分层压实，确保盲沟管稳定。

2. 安全措施：（1）施工人员必须按照操作规程进行施工，不得擅自改变施工工艺。

（2）挖掘机作业时，操作人员应确保挖掘机与盲沟管保持安全距离，防止挖掘机碰撞盲沟管。

（3）切割机、焊机等动火作业，必须采取防火、防爆措施。

（4）施工过程中，应保持施工现场排水畅通，防止积水。

（5）施工人员应遵守施工现场的规章制度，不得在施工区域玩耍、打闹。

五、施工过程中应注意的问题1. 施工过程中，应密切关注盲沟管的质量，确保其符合设计要求。

2. 施工过程中，应加强施工人员的培训，提高其安全意识。

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工时间：_______5. 施工内容：盲沟施工二、安全技术交底目的为确保盲沟施工过程中的安全，提高施工质量，特进行安全技术交底。

三、安全技术交底内容1. 施工前准备（1）施工人员必须经过安全技术培训，掌握盲沟施工的相关知识和技能。

（2）施工前对施工现场进行安全检查，确保场地平整、排水畅通，无安全隐患。

（3）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防滑鞋等。

2. 施工过程安全（1）施工人员应严格遵守操作规程，不得擅自更改施工方案。

（2）施工过程中，应确保施工机械、设备运行正常，不得出现故障。

（3）施工人员应随时关注施工环境，如发现异常情况，立即停止施工，并采取相应措施。

（4）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神饱满。

3. 施工材料及设备安全（1）施工材料应按照规定进行储存、保管，防止受潮、变质。

（2）施工设备应定期检查、保养，确保设备安全可靠。

（3）施工材料及设备应按照施工要求进行摆放，防止造成安全事故。

4. 作业环境安全（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工过程中，应保持施工现场整洁，防止杂物堆积。

（3）施工现场应设置临时排水设施，防止积水。

5. 交叉作业安全（1）施工过程中，应注意与其他工种的协调配合，避免交叉作业。

（2）交叉作业时，应设置安全隔离设施，确保施工人员安全。

（3）施工人员应遵守现场交通规则，确保行车安全。

四、应急处理1. 施工过程中，如发生安全事故，应立即停止施工，组织人员进行救援。

2. 及时向相关部门报告事故情况，配合事故调查。

3. 采取有效措施，防止事故扩大。

五、安全检查与考核1. 施工单位应定期对施工现场进行安全检查，确保施工安全。

2. 施工人员应自觉遵守安全技术交底内容，确保施工安全。

3. 对违反安全技术交底规定的行为，应予以严肃处理。

盲沟施工技术交底盲沟施工技术交底1. 目的及范围盲沟施工技术交底旨在确保施工人员对盲沟的施工过程和要求有清晰的理解，并能正确操作和控制施工过程中的各项工作，以确保施工质量和安全。

2. 盲沟施工前的准备工作2.1 盲沟位置确定：根据设计图纸和相关规定，确定盲沟的位置和长度。

2.2 设备准备：准备好所需的机械设备、工具和材料，包括挖掘机、砂石、排水设备等。

2.3 施工人员培训：对参预盲沟施工的人员进行相关技术和安全培训。

3. 施工过程3.1 施工现场安全措施：在施工现场设置明显的安全警示标识，并确保施工人员佩戴好安全帽、安全鞋等个人防护装备。

3.2 盲沟开挖：按照设计要求，使用挖掘机开挖盲沟。

在施工过程中要注意土方排放和周边的管线设施。

3.3 盲沟底部处理：清理盲沟底部的杂物和松动土壤，并进行必要的夯实。

3.4 保护措施：在盲沟两侧设置支护措施，如支撑框架或者盲沟支护板。

3.5 砂石填充：将砂石按照设计要求进行填充和夯实，确保盲沟底部的排水顺畅。

3.6 盲沟覆土：在砂石填充后，进行盲沟的覆土处理，确保盲沟顶部平整。

3.7 清理和检查：施工完成后，对施工现场进行清理，并进行盲沟的质量检查。

4. 安全注意事项4.1 操作规程：施工人员必须按照像关规程和操作规范进行施工，严禁违章施工。

4.2 安全防护：施工人员必须佩戴好必要的安全防护装备，如安全帽、安全鞋等。

4.3 监测和检查：定期检查盲沟施工质量，确保施工过程中的安全和质量。

附件：1. 盲沟设计图纸2. 盲沟施工工具清单3. 盲沟施工安全规程法律名词及注释：1. 《建造法》：指中华人民共和国国家法律体系中的建造相关法律。

2. 《劳动法》：指中华人民共和国国家法律体系中的劳动与就业相关法律。

第1篇一、工程概况本工程位于XX地区，工程名为XX项目。

本次施工涉及盲沟的铺设，盲沟主要用于地表水收集和排放，以减轻地表径流对建筑物的侵蚀和损害。

盲沟施工是本项目的重要组成部分，为确保施工质量与安全，现将施工过程中的关键技术要点及注意事项进行交底。

二、施工准备1. 材料准备：- 盲沟管材：采用符合设计要求的HDPE双壁波纹管，管材应具有良好的耐腐蚀性、耐压性和抗老化性。

- 沟槽基础材料：砂、石、水泥等。

- 连接件：橡胶圈、紧固件等。

2. 施工工具：- 打土机、挖掘机、推土机、水准仪、经纬仪、测量仪器等。

3. 人员准备：- 组织施工队伍，明确施工人员职责，确保人员素质满足施工要求。

三、施工工艺1. 沟槽开挖：- 根据设计图纸，确定盲沟走向和尺寸。

- 使用挖掘机开挖沟槽，确保沟槽尺寸符合设计要求，沟底平整，无杂物。

- 沟槽两侧采用人工修整，确保沟槽壁直、壁厚均匀。

2. 沟槽基础处理：- 沟槽底部铺设一层厚10cm的砂垫层，砂料粒径不大于5mm。

- 砂垫层铺设后，使用打土机进行夯实，确保砂垫层密实。

3. 盲沟铺设：- 将HDPE双壁波纹管平直铺设在砂垫层上，管材连接处使用橡胶圈密封。

- 使用紧固件将管材固定在沟槽两侧，确保管材稳固。

- 管材铺设完成后，进行充水试验，检查管材的密封性能。

4. 回填：- 回填材料采用砂、石、水泥混合料，粒径不大于5mm。

- 回填过程中，采用分层夯实，确保回填密实。

- 回填至管顶以上50cm，铺设一层水泥混凝土保护层。

四、质量控制1. 材料质量控制：确保所用材料符合设计要求，具有合格证明。

2. 施工过程控制：严格按照施工工艺进行操作，确保施工质量。

3. 隐蔽工程验收：盲沟施工完成后，进行隐蔽工程验收，合格后方可进行下一道工序。

五、安全措施1. 人员安全：施工人员必须佩戴安全帽、手套等个人防护用品。

2. 机械设备安全：确保机械设备运行正常，操作人员熟悉操作规程。

3. 施工现场安全：设置安全警示标志，确保施工现场安全。

引水盲沟施工技术交底根据目前施工进展情况以及各工区路堑边沟盲沟施工现状，现对各工区再次进行路堑盲沟施工技术交底，明确施工技术质量要求及施工程序，避免造成返工现象。

1）、施工准备盲沟施工前，要根据现场各段的情况，疏通表面积水，保持在开挖中不受人为因素的影响。

施工用的原材料必须经检验合格，并有出场合格证并进场鉴定合格，采购的PVC管、土工布、碎石，必须符合施工要求。

PVC管需按要求人工钻眼布置渗水孔。

根据工程数量表及标准设计图认真核对施工里程段落，明确路堑边沟结构类型，并对现场工人进行技术交底。

根据施工图我标段路堑边沟共2种施工类型，详见附图，并注意工程数量表中盲沟深度要求与相应段落要对应。

2）、测量放线严格按照各里程段的设计及施工要求，测量盲沟的开挖中线及开挖边线，确保线路宽度并保持线路不偏。

控制出入口的高度计排水坡度。

3）、基础的开挖及验收基槽采用机械开挖人工配合，不能机械开挖的要人工开挖。

开挖要从低处向高处开挖，开挖到槽底时，要预留10—20cm厚采用人工清槽修整。

如在基坑内遇有洞穴，要进行特殊处理。

基坑开挖完成后，要挂线检查顺直，断面尺寸自检合格浇筑基础垫层砼前，报项目部质检部门组织现场及测量监理工程师进行验收，保存影像资料，作为隐蔽工程计量依据。

4）、浇筑C15垫层砼施工。

并根据两侧急流槽位置设置好盲沟出水口。

复核基底面高程，每10米定一个标高控制桩，严格控制好垫层砼顶标高及流水坡度。

5）、透水土工布及花管的铺设：土工布铺设，应先在底部及两侧沟壁铺好就位，并预留顶部覆盖所需的土工织物，并拉直平顺紧贴下垫层，所有纵向或横向的搭接缝应交替错开，搭接长度均不得小于300mm。

土工布固定好后开始铺设PVC渗水管。

渗水管要用专用胶水粘接或专用套管连接。

6）、碎石填筑、包裹土工布及回填：花管铺设后进行碎石填筑，碎石回填采用较细颗粒的粒料(中砂、粗砂、砾石)，作成反滤层，及时组织进行人工分层夯实。

碎石填夯完成后用已铺设好的透水土工布将碎石与土工布包裹好。

邯郸建工集团有限公司海南琼中抽水蓄能电站进场公路Ⅲ标项目经理部施工交底纪要时间：2013年04月01日主持人：王建刚参加部门及人员：施工技术部、安健环部、砌筑队全体人员关于K11+120~K11+300段路基盲沟的施工交底纪要盲沟施工技术交底一、工程概况：K11+120~K11+300段路基共有以下盲沟段。

K11+120（横向盲沟），K11+140（横向盲沟），K11+160（横向盲沟），K11+180（横向盲沟），K11+200（横向盲沟），K11+220（横向盲沟），K11+240（横向盲沟），K11+260（横向盲沟），K11+280（横向盲沟），K11+120~K11+300（纵向盲沟），K11+120~K11+300（纵向盲沟）。

盲沟总长为706.00m排水盲沟：为排除地下水或降低地下水位，路基设横向及纵向盲沟。

盲沟高0.55m、宽为0.8m、采用土工布包裹洁净的碎石或卵砾石（20-40mm）；顶面用细沙堆高0.25m、面0.8m、两则1：2坡比堆沙(1-5mm)、用单层土工布包裹。

施工详见附图。

二、施工方法及工艺：1、施工程序：施工准备→测量放样→盲沟开挖→基底报验合格→布置透水土工布→填碎石→盖上土工布→报验合格→回填细沙→布置透水1土工布→完工报验。

2、施工前仔细查明地上、地下有无管线及其它影响路基施工的建筑物，对施工有影响的提前拆除或改迁，同时注意开挖边界以外的建筑物是否安全。

3、对设置盲沟处的路中心线位置桩、主要控制点、水准点以及测量资料进行检查，核对无误后，根据边沟排水沟设计表对位置进行放样。

4、开挖基地，开挖过程严格控制沟底高程，按设计图纸施工。

5、填碎石之前，底面铺设一层土工布，两侧铺设双层土工布，预留大于0.8m宽的土工布，在铺设过程中保证土工布平整，碎石回填之后顶面用预留的两层土工布覆盖。

6、碎石回填完成后，土工布铺设完成后，顶面回填细沙，两侧及顶面铺设一层土工布，施工完成。

一、交底项目：盲沟施工安全技术交底二、交底日期：____年____月____日三、施工单位：____单位四、分项工程名称：____工程五、交底内容：1. 施工前的准备工作（1）现场勘察：施工前，应详细勘察施工现场，了解地形、地貌、地质条件、地下管线、地下设施等情况，确保施工安全。

（2）技术交底：组织施工人员进行技术交底，使施工人员充分了解盲沟施工工艺、施工流程、质量要求、安全注意事项等。

（3）人员培训：对施工人员进行安全教育培训，提高安全意识，确保施工安全。

2. 施工过程中的安全措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防滑鞋等。

（2）施工前，应检查盲沟材料、工具、设备等是否完好，确保施工安全。

（3）施工过程中，应注意以下安全事项：①挖掘盲沟时，应遵循自上而下的原则，不得采用自下而上的挖掘方式。

②挖掘过程中，应随时检查盲沟周边土质，发现松动、裂隙等情况，应立即采取加固措施。

③挖掘过程中，应确保盲沟边坡稳定，防止发生坍塌事故。

④施工过程中，应保持盲沟内畅通，防止杂物堵塞。

⑤施工过程中，应确保施工车辆、设备等安全停放，不得占用盲沟。

⑥施工过程中，应做好排水措施，防止水浸泡盲沟。

3. 施工结束后的安全措施（1）施工结束后，应对盲沟进行验收，确保盲沟质量符合要求。

（2）清理施工现场，确保无安全隐患。

（3）将盲沟周边土方回填，恢复原状。

（4）施工结束后，应进行安全总结，分析施工过程中存在的问题，制定改进措施。

六、交底人：____七、接受人：____八、备注：1. 施工过程中，如遇特殊情况，应及时向上级汇报，采取相应的安全措施。

2. 施工过程中，应加强现场安全管理，确保施工安全。

3. 施工过程中，应做好文明施工，保护环境。

4. 施工过程中，应加强沟通交流，确保施工顺利进行。

5. 施工过程中，应严格执行国家有关安全生产法律法规，确保施工安全。

路基盲沟技术交底1.工程概况：开发大道市政公路位于贵州中部，属于构造溶蚀，剥蚀低丘山地，暂且规划段1.5公里。

其白云岩裂隙及溶蚀非常发育，含水丰富，每年3月~9月为雨季，大气降水、地表渗水及白云岩裂隙水成为路堑路基渗水的来源。

本工程路堑地段长约500米。

如何长期地、有效地、快速的排降地下水，防止施工时渗水淤积于路基上，竣工后由于地下水位的升降二损害路基，在开工初期就成为了困扰施工的一个难题。

本工程采用了在与雨水检查井相通的盲沟，用土工布包裹碎石并在底部安设￠100mm多孔PVC管盲沟处理方案法，很好地解决了路堑渗水路施工质量和施工进度问题。

2.施工控制：2.1处理原则首先，挖临时横向临时排水沟把水排处路基以外，在路基横向设置（路面一下-100cm）￠100mm多孔PVC管盲沟截断渗水流向路基，盲沟方向排入雨水井。

￠100mm多孔PVC管沟见图Ⅰ。

以上填筑路床粗颗粒级配碎石透水无纺土工布透水无纺土工布砼mm多孔PVC管图Ⅰ￠100mm多孔PVC管盲沟。

（单位：cm）2.2..材料要求透水性材料应为坚硬、耐久、干净的碎石或河软石，不应含有机制、粘土或其他有害物质，其中粘性和脆性颗粒不超过3%，碎石磨耗值不应超过50%，其级配应满足公路桥涵施工技术规范的开级配要求。

见表Ⅰ。

土工布应满足公路公路土工合成材料，应用技术规范要求对土工织物强度要求。

见表Ⅱ。

表Ⅰ材料级配要求2.3.施工工艺1）施工准备→测量放样→基坑开挖→高程检查→基底混凝土施工→用土工布包裹￠100mm多孔PVC管→铺设土工布→安装￠100mm多孔PVC管→回填间断级配碎石→土工布封顶→砌筑边沟基础或回填路床填料。

2）应根据设计图开挖基坑，挖至设计高程，人工夯实基底并调整流水纵坡后，在基底上铺筑15cm厚的C15混凝土。

3).在基底混凝土上铺设土工布，土工布的长度将￠100mm多孔PVC管包裹后，将￠100mm多孔PVC管安装在基底中线处。

盲沟技术交底
1、施工工艺框图
2、施工方法
①根据设计图纸按盲沟的单面位置、间距和尺寸放线，盲沟位置与箱涵位置抵触的地方，取消盲沟或对盲沟位置作一定调整。

位置和长度除遵循设计原则外，还要结合现场实际情况，以保证盲沟排水通畅、布置合理、出口合理。

②盲沟开挖前，清除现场杂草、树根、淤泥等，按构造及尺寸开挖沟槽，部分地段结合现场地形，对沟槽加宽、加深。

③沟槽开挖应保证沟底顺直，不积水，纵横向盲沟交接处流水通畅，流水坡度>1%
④盲沟开挖全部采用机械配合人工进行。

⑤沟槽开挖好后，自检沟槽的几何尺寸、沟底纵坡和标高。

沟底要平整，沟底宽，沟深、断面形式等合格后，报监理工程师验收，合格后进入下一道工序，否则进行修整，直至合格。

⑥备料工作与盲沟开挖作业同时进行，盲沟石料就近采用人头石，石料强度>20Mpa，大块石料人工改小，石料无风化现象。

⑦盲沟石料填筑厚度按设计要求铺筑，石料填筑均匀，沟顶铺填砂砾石，填料中无杂物和污物，保证透水良好。

⑧盲沟填筑完成后，经自检合格后，报请监理工程师验收，合格后进入下一道工序，否则返工重做，直至合格。

交底人：吴兴林接受人：。
