路基盲沟施工技术交底

盲沟施工技术交底一、前言随着城市建设的不断发展，各类基础设施的修建工程也越来越繁忙，其中包括了盲沟的施工。

盲沟作为一种排水设施，其施工技术至关重要。

本文将对盲沟施工技术进行详细介绍与交底。

二、盲沟施工概述1. 盲沟的定义与作用：盲沟是指为了排除地表积水而沿街道或道路两侧或中央设置的带有排水槽的设施。

它的作用是收集和排除附近道路上的雨水、雪水和融化的冰。

2. 盲沟施工的意义：盲沟施工的目的是确保城市道路排水畅通，避免灾害事故的发生。

通过盲沟的合理设置和施工，可以将降雨或融化的冰雪有效排水，维持道路的安全和正常通行。

三、盲沟施工技术详解1. 盲沟的设计：盲沟的设计应根据周围环境和道路的情况进行调查研究，包括道路坡度、雨水量等因素。

同时，还需要考虑盲沟的排水能力和维护方便性等因素。

设计时应合理确定盲沟的尺寸、形状和位置，以满足排水要求。

2. 盲沟的开挖：盲沟的开挖应根据设计要求进行，确保开挖面平整，底部水平。

开挖时应注意与既有道路的相连接处，确保连接紧密，并留出足够的倾斜度以确保排水自然流动。

3. 盲沟的材料选择：盲沟的选择应根据地区气候和环境条件来确定。

常见的盲沟材料有水泥、陶瓷、混凝土等。

需要根据具体情况选择材质，并确保其质量和耐久性。

4. 盲沟的施工工艺：盲沟的施工工艺包括盲沟的铺设、排水槽的安装和盲沟与道路连接部分的处理等。

在施工过程中，应确保材料的质量和施工的精确度，以确保盲沟的稳定性和功能。

5. 盲沟的维护保养：盲沟的维护保养至关重要，应定期对盲沟进行清理和维修。

清理过程中，可以使用专用工具将盲沟中的杂物清除干净。

如发现盲沟有损坏或堵塞，应及时修复和疏通。

四、安全注意事项在盲沟施工过程中，需要遵守以下安全注意事项以确保工作人员的人身安全和工程的顺利进行：1. 施工人员应佩戴好防护装备，包括安全帽、防滑鞋和手套等。

2. 施工现场应设置明确的安全警示标志，阻止无关人员进入。

3. 施工人员应遵循施工规范和操作规程，严禁擅自调整设备和工具的使用方式。

一、交底目的为确保基坑盲沟施工过程中的安全，防止安全事故发生，现将基坑盲沟施工安全技术交底如下。

二、施工人员要求1. 所有参与基坑盲沟施工的人员必须经过安全教育培训，熟悉本工种的安全操作规程，持证上岗。

2. 施工人员必须佩戴好个人防护用品，如安全帽、安全带、防尘口罩等。

3. 施工人员应熟悉施工现场的安全生产规章制度，遵守施工现场的安全纪律。

三、施工前准备1. 检查施工现场，确保施工环境安全，排除安全隐患。

2. 检查施工设备、工具是否完好，符合安全要求。

3. 根据施工图纸和施工方案，制定详细的施工计划。

4. 对施工人员进行安全技术交底，确保施工人员了解施工过程中的安全注意事项。

四、施工过程中注意事项1. 施工人员应按照施工图纸和施工方案进行施工，不得擅自更改。

2. 施工过程中，应随时观察盲沟的排水情况，确保排水畅通。

3. 在进行盲沟挖掘、铺设、回填等作业时，应严格按照操作规程进行，防止安全事故发生。

4. 施工人员应保持施工现场的整洁，不得随意堆放材料、工具等。

5. 施工过程中，如遇以下情况，应立即停止施工，并向项目负责人报告：（1）发现盲沟存在严重裂缝、变形等情况；（2）发现地下水位异常升高；（3）发现施工区域存在安全隐患。

五、安全防护措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 在盲沟挖掘、铺设、回填等作业过程中，施工人员应保持安全距离，防止物体打击。

3. 施工现场应设置警示标志，提醒过往人员注意安全。

4. 施工现场应配备应急救援设备，如急救箱、灭火器等。

六、施工结束后注意事项1. 施工结束后，对盲沟进行验收，确保排水畅通。

2. 清理施工现场，将施工材料、工具等清运出场。

3. 恢复施工现场原状，确保不影响周边环境。

4. 对施工过程中出现的安全隐患进行整改，确保施工安全。

本安全技术交底内容仅供参考，具体施工过程中，应根据实际情况进行调整。

施工人员应严格遵守安全操作规程，确保施工安全。

分部分项工程技术交底表格中国建筑项目管理表格分部分项工程施工技术交底表格编号2015-11-11项目名称及编码濮阳一高新校区配套基础设施工程第1页共3页施工单位中国建筑第七工程局有限公司分部分项工程名称东运动场盲沟施工技术交底工程量分包公司赵杰施工班组负责人交底时间：2015.11.11交底地点：施工现场交底方式：书面交底交底内容：盲沟施工技术交底一.工程概况濮阳第一高级中学新校区位于濮阳市教育园区卫都南路，学校占地45.81公顷，本次承接的室外配套基础设施包含：沥青道路（约4500米）、给水（约5166米）、雨水（5223米）、污水（5310米）、中水（2088米）、两种形式的矩形水沟（1972米）、U型盲沟（792米）、照明管线（6425米）、以及两个体育场（200米和400米跑道各一个，篮球场24个、排球场16个、羽毛球场15个、乒乓球场3片。

）本工程排水盲沟主要是分布在动运动场（足球场）范围内，分布方式为横向分布，总共有11道，每道长度为71.42米，总计786米。

本次技术交底主要是针对濮阳一高新校区配套基础设施工程东运动场盲沟的施工技术交底。

二.编制依据1.《城镇道路工程施工与质量验收规范》CJJ1-2008；2.泛华建设集团有限公司设计的施工设计图纸，给排水水施-01；3.体育场地与设施标准图集08J933-1（X13-○3）；4.濮阳一高新校区配套基础设施工程已批复的施工组织设计。

三.主要施工方法施工工艺：下承层处理→测量放样→沟槽开挖并造坡→砌筑页岩砖→安放盲管（粗织尼龙网布）→填筑级配碎石→碾压→检测1.下承层处理施工前工人应清除底基层表面干燥的浮渣及杂物，使下承层表面清洁、无积水。

2.测量放样严格按照图纸设计及施工要求，将盲沟的边线及中线放出来并用白灰撒上线，确保无误后开挖。

3.沟槽开挖并造坡。

沟槽开挖应采用人工开挖，防止对沟槽周边土体的扰动，在造坡的时候应严格按照设计图纸的要求施工，不的随意改变坡度。

一、工程概况1. 工程名称：_______2. 施工单位：_______3. 施工地点：_______4. 施工时间：_______5. 施工内容：盲沟施工二、安全技术交底目的为确保盲沟施工过程中的安全，提高施工质量，特进行安全技术交底。

三、安全技术交底内容1. 施工前准备（1）施工人员必须经过安全技术培训，掌握盲沟施工的相关知识和技能。

（2）施工前对施工现场进行安全检查，确保场地平整、排水畅通，无安全隐患。

（3）施工人员必须穿戴好个人防护用品，如安全帽、工作服、手套、防滑鞋等。

2. 施工过程安全（1）施工人员应严格遵守操作规程，不得擅自更改施工方案。

（2）施工过程中，应确保施工机械、设备运行正常，不得出现故障。

（3）施工人员应随时关注施工环境，如发现异常情况，立即停止施工，并采取相应措施。

（4）施工过程中，严禁酒后作业、疲劳作业，确保施工人员精神饱满。

3. 施工材料及设备安全（1）施工材料应按照规定进行储存、保管，防止受潮、变质。

（2）施工设备应定期检查、保养，确保设备安全可靠。

（3）施工材料及设备应按照施工要求进行摆放，防止造成安全事故。

4. 作业环境安全（1）施工现场应设置安全警示标志，提醒施工人员注意安全。

（2）施工过程中，应保持施工现场整洁，防止杂物堆积。

（3）施工现场应设置临时排水设施，防止积水。

5. 交叉作业安全（1）施工过程中，应注意与其他工种的协调配合，避免交叉作业。

（2）交叉作业时，应设置安全隔离设施，确保施工人员安全。

（3）施工人员应遵守现场交通规则，确保行车安全。

四、应急处理1. 施工过程中，如发生安全事故，应立即停止施工，组织人员进行救援。

2. 及时向相关部门报告事故情况，配合事故调查。

3. 采取有效措施，防止事故扩大。

五、安全检查与考核1. 施工单位应定期对施工现场进行安全检查，确保施工安全。

2. 施工人员应自觉遵守安全技术交底内容，确保施工安全。

3. 对违反安全技术交底规定的行为，应予以严肃处理。

技术交底书（三级）
一、技术交底范围
适用于XX全线路基开挖施工。

二、设计情况
本项目在挖方路段及过村镇路段均设置矩形盖板边沟，宽 80 厘米，深 80 厘米；在填方路段采用 150 厘米×100 厘米的梯形土边沟，并对边沟进行植草防护。

在矩形盖板与梯形土边沟相衔接的位置，一般设置急流槽，并采取相应的消能措施，防止冲刷。

三、盲排水设施结构尺寸
本项目在挖方路段及过村镇路段均设置矩形盖板边沟，宽 80 厘米，深 80 厘米；在填方路段采用 150 厘米×100 厘米的梯形土边沟，并对边沟进行植草防护。

在矩形盖板与梯形土边沟相衔接的位置，一般设置急流槽，并采取相应的消能措施，防止冲刷。

路基排水设计如下图所示：
四、施工工艺
施工采用挖掘机配合人工的方法挖出水沟轮廓，经测量复测符合要求后再用人工修整和找平，确保底、纵坡和各部尺寸都符合设计要求后才能进行浆砌片石或现浇混凝土的施工。

圬工采用的砂浆在现场拌制，随拌随用，初凝后的砂浆不得使用。

混凝土在拌合站集中拌制，罐车送到各施工点。

砌体采用坚硬且不易风化的片石采用坐浆法砌筑。

砌筑石块顺序为先自底面后两侧进行，石块立砌，砌缝错开，石块之间镶紧，缝隙间用小石块和砂浆填满。

每10m。

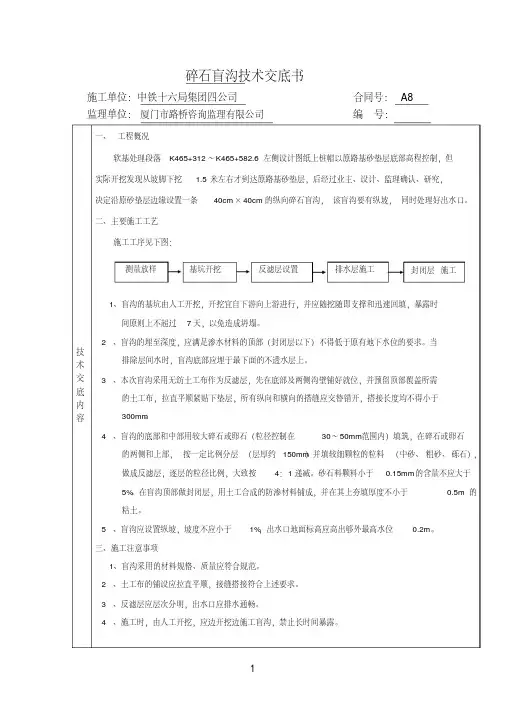

碎石盲沟技术交底书施工单位：中铁十六局集团四公司合同号： A8 监理单位：厦门市路桥咨询监理有限公司编号：技术交底内容一、工程概况软基处理段落K465+312～K465+582.6左侧设计图纸上桩帽以原路基砂垫层底部高程控制，但实际开挖发现从坡脚下挖 1.5米左右才到达原路基砂垫层，后经过业主、设计、监理确认、研究，决定沿原砂垫层边缘设置一条40cm×40cm的纵向碎石盲沟，该盲沟要有纵坡，同时处理好出水口。

二、主要施工工艺施工工序见下图：1、盲沟的基坑由人工开挖，开挖宜自下游向上游进行，并应随挖随即支撑和迅速回填，暴露时间原则上不超过7天，以免造成坍塌。

2、盲沟的埋至深度，应满足渗水材料的顶部（封闭层以下）不得低于原有地下水位的要求。

当排除层间水时，盲沟底部应埋于最下面的不透水层上。

3、本次盲沟采用无纺土工布作为反滤层，先在底部及两侧沟壁铺好就位，并预留顶部覆盖所需的土工布，拉直平顺紧贴下垫层，所有纵向和横向的搭缝应交替错开，搭接长度均不得小于300mm。

4、盲沟的底部和中部用较大碎石或卵石（粒径控制在30～50mm范围内）填筑，在碎石或卵石的两侧和上部，按一定比例分层（层厚约150mm）并填较细颗粒的粒料（中砂、粗砂、砾石），做成反滤层，逐层的粒径比例，大致按4：1递减。

砂石料颗料小于0.15mm的含量不应大于5%。

在盲沟顶部做封闭层，用土工合成的防渗材料铺成，并在其上夯填厚度不小于0.5m的粘土。

5、盲沟应设置纵坡，坡度不应小于1%，出水口地面标高应高出够外最高水位0.2m。

三、施工注意事项1、盲沟采用的材料规格、质量应符合规范。

2、土工布的铺设应拉直平顺，接缝搭接符合上述要求。

3、反滤层应层次分明，出水口应排水通畅。

4、施工时，由人工开挖，应边开挖边施工盲沟，禁止长时间暴露。

测量放样基坑开挖反滤层设置排水层施工封闭层施工四、安全注意事项1、施工人员进入现场必须配戴安全帽，严禁穿拖鞋进入施工现场。

盲沟施工技术交底盲沟施工技术交底1. 目的及范围盲沟施工技术交底旨在确保施工人员对盲沟的施工过程和要求有清晰的理解，并能正确操作和控制施工过程中的各项工作，以确保施工质量和安全。

2. 盲沟施工前的准备工作2.1 盲沟位置确定：根据设计图纸和相关规定，确定盲沟的位置和长度。

2.2 设备准备：准备好所需的机械设备、工具和材料，包括挖掘机、砂石、排水设备等。

2.3 施工人员培训：对参预盲沟施工的人员进行相关技术和安全培训。

3. 施工过程3.1 施工现场安全措施：在施工现场设置明显的安全警示标识，并确保施工人员佩戴好安全帽、安全鞋等个人防护装备。

3.2 盲沟开挖：按照设计要求，使用挖掘机开挖盲沟。

在施工过程中要注意土方排放和周边的管线设施。

3.3 盲沟底部处理：清理盲沟底部的杂物和松动土壤，并进行必要的夯实。

3.4 保护措施：在盲沟两侧设置支护措施，如支撑框架或者盲沟支护板。

3.5 砂石填充：将砂石按照设计要求进行填充和夯实，确保盲沟底部的排水顺畅。

3.6 盲沟覆土：在砂石填充后，进行盲沟的覆土处理，确保盲沟顶部平整。

3.7 清理和检查：施工完成后，对施工现场进行清理，并进行盲沟的质量检查。

4. 安全注意事项4.1 操作规程：施工人员必须按照像关规程和操作规范进行施工，严禁违章施工。

4.2 安全防护：施工人员必须佩戴好必要的安全防护装备，如安全帽、安全鞋等。

4.3 监测和检查：定期检查盲沟施工质量，确保施工过程中的安全和质量。

附件：1. 盲沟设计图纸2. 盲沟施工工具清单3. 盲沟施工安全规程法律名词及注释：1. 《建造法》：指中华人民共和国国家法律体系中的建造相关法律。

2. 《劳动法》：指中华人民共和国国家法律体系中的劳动与就业相关法律。

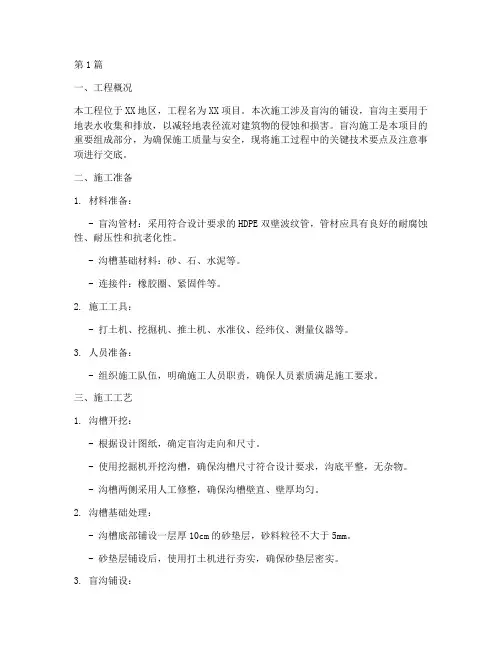

第1篇一、工程概况本工程位于XX地区，工程名为XX项目。

本次施工涉及盲沟的铺设，盲沟主要用于地表水收集和排放，以减轻地表径流对建筑物的侵蚀和损害。

盲沟施工是本项目的重要组成部分，为确保施工质量与安全，现将施工过程中的关键技术要点及注意事项进行交底。

二、施工准备1. 材料准备：- 盲沟管材：采用符合设计要求的HDPE双壁波纹管，管材应具有良好的耐腐蚀性、耐压性和抗老化性。

- 沟槽基础材料：砂、石、水泥等。

- 连接件：橡胶圈、紧固件等。

2. 施工工具：- 打土机、挖掘机、推土机、水准仪、经纬仪、测量仪器等。

3. 人员准备：- 组织施工队伍，明确施工人员职责，确保人员素质满足施工要求。

三、施工工艺1. 沟槽开挖：- 根据设计图纸，确定盲沟走向和尺寸。

- 使用挖掘机开挖沟槽，确保沟槽尺寸符合设计要求，沟底平整，无杂物。

- 沟槽两侧采用人工修整，确保沟槽壁直、壁厚均匀。

2. 沟槽基础处理：- 沟槽底部铺设一层厚10cm的砂垫层，砂料粒径不大于5mm。

- 砂垫层铺设后，使用打土机进行夯实，确保砂垫层密实。

3. 盲沟铺设：- 将HDPE双壁波纹管平直铺设在砂垫层上，管材连接处使用橡胶圈密封。

- 使用紧固件将管材固定在沟槽两侧，确保管材稳固。

- 管材铺设完成后，进行充水试验，检查管材的密封性能。

4. 回填：- 回填材料采用砂、石、水泥混合料，粒径不大于5mm。

- 回填过程中，采用分层夯实，确保回填密实。

- 回填至管顶以上50cm，铺设一层水泥混凝土保护层。

四、质量控制1. 材料质量控制：确保所用材料符合设计要求，具有合格证明。

2. 施工过程控制：严格按照施工工艺进行操作，确保施工质量。

3. 隐蔽工程验收：盲沟施工完成后，进行隐蔽工程验收，合格后方可进行下一道工序。

五、安全措施1. 人员安全：施工人员必须佩戴安全帽、手套等个人防护用品。

2. 机械设备安全：确保机械设备运行正常，操作人员熟悉操作规程。

3. 施工现场安全：设置安全警示标志，确保施工现场安全。

渗沟、盲沟技术交底盲沟渗沟施工技术交底一、工程概况：本工程位于k51+540-k77+780路基全线路堑、换填边沟底部设置纵向渗沟，在挖方段落、换填段落采用横向盲沟。

二、渗沟施工方法：测量放线----设置水准控制点----土方机械开挖----人工修坑壁----铺设渗水土工布----土工布底面及两侧涂抹高20cm沥青----铺设固定D=10cm透水管----填码3-6cm碎石。

(一) 渗沟结构形式：①Ⅰ型渗沟尺寸高45cm、宽80cm，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。

渗沟内填筑3-6cm碎石。

②Ⅱ型渗沟尺寸高50cm、宽80cm ，四周用渗水土工布包裹，顶面搭接宽度为20cm，两侧及底面涂抹沥青，两侧涂抹高度20cm，底面铺设D=10cm软式透水管。

渗沟内填筑3-6cm碎石。

(二)渗沟技术要求及措施：1.测量放线：按照图纸要求，要求测量组将地下渗沟的边线、控制线放出来。

2.设置水准控制点：测量组在地下渗沟周围设置标高控制点，控制点要求设置明显便于利用。

水准点设置好后需要进行保护，设置明显标志以免破坏。

水准点应在每段地下渗沟位置设置。

3.土方机械开挖：放线及水准控制点设置好了以后，开始进行地下渗沟的土方开挖。

土方开挖要求垂直开挖，由于开挖深度较大，因此要求机械操作员要较好的控制，避免开挖时触及边坡导致边坡塌方。

土方挖至设计标高之上较小时采用人工清槽的方式挖土至设计标高。

开挖出的土方要求至少距离坑边2m以上，避免荷载过大导致坑壁塌方。

4.人工修坑壁：机械开挖完成后，由于机械开挖时坑壁较为粗糙，因此要采取人工方式进行坑壁的修顺修直。

5.铺贴渗水土工布：采用人工滚铺土工布：布面要平整，并适当留有变形余量土工布的安装通常用搭接、侧壁钉固。

搭接宽度一般为不小于0.2M。

铺固完成后要在底面及侧面涂抹高20cm沥青，一定要保证涂抹率100%，避免渗水从渗沟底侧面较低处向路基内溢出。

邯郸建工集团有限公司海南琼中抽水蓄能电站进场公路Ⅲ标项目经理部施工交底纪要时间：2013年04月01日主持人：王建刚参加部门及人员：施工技术部、安健环部、砌筑队全体人员关于K11+120~K11+300段路基盲沟的施工交底纪要盲沟施工技术交底一、工程概况：K11+120~K11+300段路基共有以下盲沟段。

K11+120（横向盲沟），K11+140（横向盲沟），K11+160（横向盲沟），K11+180（横向盲沟），K11+200（横向盲沟），K11+220（横向盲沟），K11+240（横向盲沟），K11+260（横向盲沟），K11+280（横向盲沟），K11+120~K11+300（纵向盲沟），K11+120~K11+300（纵向盲沟）。

盲沟总长为706.00m排水盲沟：为排除地下水或降低地下水位，路基设横向及纵向盲沟。

盲沟高0.55m、宽为0.8m、采用土工布包裹洁净的碎石或卵砾石（20-40mm）；顶面用细沙堆高0.25m、面0.8m、两则1：2坡比堆沙(1-5mm)、用单层土工布包裹。

施工详见附图。

二、施工方法及工艺：1、施工程序：施工准备→测量放样→盲沟开挖→基底报验合格→布置透水土工布→填碎石→盖上土工布→报验合格→回填细沙→布置透水1土工布→完工报验。

2、施工前仔细查明地上、地下有无管线及其它影响路基施工的建筑物，对施工有影响的提前拆除或改迁，同时注意开挖边界以外的建筑物是否安全。

3、对设置盲沟处的路中心线位置桩、主要控制点、水准点以及测量资料进行检查，核对无误后，根据边沟排水沟设计表对位置进行放样。

4、开挖基地，开挖过程严格控制沟底高程，按设计图纸施工。

5、填碎石之前，底面铺设一层土工布，两侧铺设双层土工布，预留大于0.8m宽的土工布，在铺设过程中保证土工布平整，碎石回填之后顶面用预留的两层土工布覆盖。

6、碎石回填完成后，土工布铺设完成后，顶面回填细沙，两侧及顶面铺设一层土工布，施工完成。

一、交底项目：盲沟施工安全技术交底二、交底日期：____年____月____日三、施工单位：____单位四、分项工程名称：____工程五、交底内容：1. 施工前的准备工作（1）现场勘察：施工前，应详细勘察施工现场，了解地形、地貌、地质条件、地下管线、地下设施等情况，确保施工安全。

（2）技术交底：组织施工人员进行技术交底，使施工人员充分了解盲沟施工工艺、施工流程、质量要求、安全注意事项等。

（3）人员培训：对施工人员进行安全教育培训，提高安全意识，确保施工安全。

2. 施工过程中的安全措施（1）施工人员应穿戴好个人防护用品，如安全帽、工作服、手套、防滑鞋等。

（2）施工前，应检查盲沟材料、工具、设备等是否完好，确保施工安全。

（3）施工过程中，应注意以下安全事项：①挖掘盲沟时，应遵循自上而下的原则，不得采用自下而上的挖掘方式。

②挖掘过程中，应随时检查盲沟周边土质，发现松动、裂隙等情况，应立即采取加固措施。

③挖掘过程中，应确保盲沟边坡稳定，防止发生坍塌事故。

④施工过程中，应保持盲沟内畅通，防止杂物堵塞。

⑤施工过程中，应确保施工车辆、设备等安全停放，不得占用盲沟。

⑥施工过程中，应做好排水措施，防止水浸泡盲沟。

3. 施工结束后的安全措施（1）施工结束后，应对盲沟进行验收，确保盲沟质量符合要求。

（2）清理施工现场，确保无安全隐患。

（3）将盲沟周边土方回填，恢复原状。

（4）施工结束后，应进行安全总结，分析施工过程中存在的问题，制定改进措施。

六、交底人：____七、接受人：____八、备注：1. 施工过程中，如遇特殊情况，应及时向上级汇报，采取相应的安全措施。

2. 施工过程中，应加强现场安全管理，确保施工安全。

3. 施工过程中，应做好文明施工，保护环境。

4. 施工过程中，应加强沟通交流，确保施工顺利进行。

5. 施工过程中，应严格执行国家有关安全生产法律法规，确保施工安全。

路基盲沟技术交底1.工程概况：开发大道市政公路位于贵州中部，属于构造溶蚀，剥蚀低丘山地，暂且规划段1.5公里。

其白云岩裂隙及溶蚀非常发育，含水丰富，每年3月~9月为雨季，大气降水、地表渗水及白云岩裂隙水成为路堑路基渗水的来源。

本工程路堑地段长约500米。

如何长期地、有效地、快速的排降地下水，防止施工时渗水淤积于路基上，竣工后由于地下水位的升降二损害路基，在开工初期就成为了困扰施工的一个难题。

本工程采用了在与雨水检查井相通的盲沟，用土工布包裹碎石并在底部安设￠100mm多孔PVC管盲沟处理方案法，很好地解决了路堑渗水路施工质量和施工进度问题。

2.施工控制：2.1处理原则首先，挖临时横向临时排水沟把水排处路基以外，在路基横向设置（路面一下-100cm）￠100mm多孔PVC管盲沟截断渗水流向路基，盲沟方向排入雨水井。

￠100mm多孔PVC管沟见图Ⅰ。

以上填筑路床粗颗粒级配碎石透水无纺土工布透水无纺土工布砼mm多孔PVC管图Ⅰ￠100mm多孔PVC管盲沟。

（单位：cm）2.2..材料要求透水性材料应为坚硬、耐久、干净的碎石或河软石，不应含有机制、粘土或其他有害物质，其中粘性和脆性颗粒不超过3%，碎石磨耗值不应超过50%，其级配应满足公路桥涵施工技术规范的开级配要求。

见表Ⅰ。

土工布应满足公路公路土工合成材料，应用技术规范要求对土工织物强度要求。

见表Ⅱ。

表Ⅰ材料级配要求2.3.施工工艺1）施工准备→测量放样→基坑开挖→高程检查→基底混凝土施工→用土工布包裹￠100mm多孔PVC管→铺设土工布→安装￠100mm多孔PVC管→回填间断级配碎石→土工布封顶→砌筑边沟基础或回填路床填料。

2）应根据设计图开挖基坑，挖至设计高程，人工夯实基底并调整流水纵坡后，在基底上铺筑15cm厚的C15混凝土。

3).在基底混凝土上铺设土工布，土工布的长度将￠100mm多孔PVC管包裹后，将￠100mm多孔PVC管安装在基底中线处。

盲沟技术交底
1、施工工艺框图
2、施工方法
①根据设计图纸按盲沟的单面位置、间距和尺寸放线，盲沟位置与箱涵位置抵触的地方，取消盲沟或对盲沟位置作一定调整。

位置和长度除遵循设计原则外，还要结合现场实际情况，以保证盲沟排水通畅、布置合理、出口合理。

②盲沟开挖前，清除现场杂草、树根、淤泥等，按构造及尺寸开挖沟槽，部分地段结合现场地形，对沟槽加宽、加深。

③沟槽开挖应保证沟底顺直，不积水，纵横向盲沟交接处流水通畅，流水坡度>1%
④盲沟开挖全部采用机械配合人工进行。

⑤沟槽开挖好后，自检沟槽的几何尺寸、沟底纵坡和标高。

沟底要平整，沟底宽，沟深、断面形式等合格后，报监理工程师验收，合格后进入下一道工序，否则进行修整，直至合格。

⑥备料工作与盲沟开挖作业同时进行，盲沟石料就近采用人头石，石料强度>20Mpa，大块石料人工改小，石料无风化现象。

⑦盲沟石料填筑厚度按设计要求铺筑，石料填筑均匀，沟顶铺填砂砾石，填料中无杂物和污物，保证透水良好。

⑧盲沟填筑完成后，经自检合格后，报请监理工程师验收，合格后进入下一道工序，否则返工重做，直至合格。

交底人：吴兴林接受人：。
