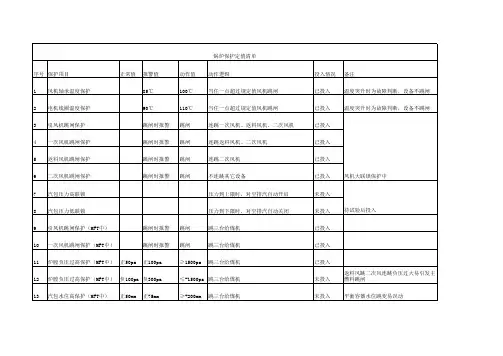

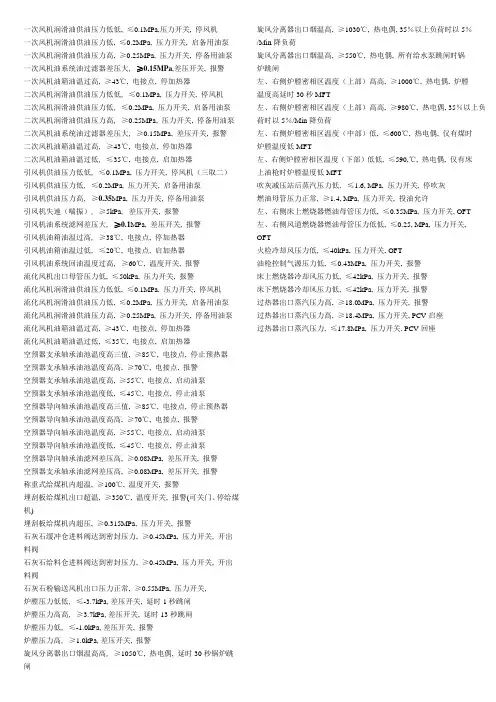

一次风机润滑油供油压力低低, ≤0.1MPa,压力开关, 停风机一次风机润滑油供油压力低, ≤0.2MPa, 压力开关, 启备用油泵一次风机润滑油供油压力高, ≥0.25MPa, 压力开关, 停备用油泵一次风机油系统油过滤器差压大,≥0.15MPa,差压开关, 报警一次风机油箱油温过高, ≥43℃, 电接点, 停加热器二次风机润滑油供油压力低低, ≤0.1MPa, 压力开关, 停风机二次风机润滑油供油压力低, ≤0.2MPa, 压力开关, 启备用油泵二次风机润滑油供油压力高, ≥0.25MPa, 压力开关, 停备用油泵二次风机油系统油过滤器差压大, ≥0.15MPa, 差压开关, 报警二次风机油箱油温过高, ≥43℃, 电接点, 停加热器二次风机油箱油温过低, ≤35℃, 电接点, 启加热器引风机供油压力低低, ≤0.1MPa, 压力开关, 停风机（三取二）引风机供油压力低, ≤0.2MPa, 压力开关, 启备用油泵引风机供油压力高, ≥0.35MPa, 压力开关, 停备用油泵引风机失速（喘振）, ≥5kPa, 差压开关, 报警引风机油系统滤网差压大, ≥0.1MPa, 差压开关, 报警引风机油箱油温过高, ≥38℃, 电接点, 停加热器引风机油箱油温过低, ≤20℃, 电接点, 启加热器引风机油系统回油温度过高, ≥60℃, 温度开关, 报警流化风机出口母管压力低, ≤50kPa, 压力开关, 报警流化风机润滑油供油压力低低, ≤0.1MPa, 压力开关, 停风机流化风机润滑油供油压力低, ≤0.2MPa, 压力开关, 启备用油泵流化风机润滑油供油压力高, ≥0.25MPa, 压力开关, 停备用油泵流化风机油箱油温过高, ≥43℃, 电接点, 停加热器流化风机油箱油温过低, ≤35℃, 电接点, 启加热器空预器支承轴承油池温度高三值, ≥85℃, 电接点, 停止预热器空预器支承轴承油池温度高高, ≥70℃, 电接点, 报警空预器支承轴承油池温度高, ≥55℃, 电接点, 启动油泵空预器支承轴承油池温度低, ≤45℃, 电接点, 停止油泵空预器导向轴承油池温度高三值, ≥85℃, 电接点, 停止预热器空预器导向轴承油池温度高高, ≥70℃, 电接点, 报警空预器导向轴承油池温度高, ≥55℃, 电接点, 启动油泵空预器导向轴承油池温度低, ≤45℃, 电接点, 停止油泵空预器导向轴承油滤网差压高, ≥0.08MPa, 差压开关, 报警空预器支承轴承油滤网差压高, ≥0.08MPa, 差压开关, 报警称重式给煤机内超温, ≥100℃, 温度开关, 报警埋刮板给煤机出口超温, ≥350℃, 温度开关, 报警(可关门、停给煤机)埋刮板给煤机内超压, ≥0.315MPa, 压力开关, 报警石灰石缓冲仓进料阀达到密封压力, ≥0.45MPa, 压力开关, 开出料阀石灰石给料仓进料阀达到密封压力, ≥0.45MPa, 压力开关, 开出料阀石灰石粉输送风机出口压力正常, ≥0.55MPa, 压力开关,炉膛压力低低, ≤-3.7kPa,差压开关, 延时1秒跳闸炉膛压力高高, ≥3.7kPa,差压开关, 延时13秒跳闸炉膛压力低, ≤-1.0kPa,差压开关, 报警炉膛压力高, ≥1.0kPa,差压开关, 报警旋风分离器出口烟温高高, ≥1050℃, 热电偶, 延时30秒锅炉跳闸旋风分离器出口烟温高, ≥1030℃, 热电偶, 35％以上负荷时以5％/Min降负荷旋风分离器出口烟温高, ≥550℃, 热电偶, 所有给水泵跳闸时锅炉跳闸左、右侧炉膛密相区温度（上部）高高, ≥1000℃, 热电偶, 炉膛温度高延时30秒MFT左、右侧炉膛密相区温度（上部）高高, ≥980℃, 热电偶, 35％以上负荷时以5％/Min降负荷左、右侧炉膛密相区温度（中部）低, ≤600℃, 热电偶, 仅有煤时炉膛温度低MFT左、右侧炉膛密相区温度（下部）低低, ≤590,℃, 热电偶, 仅有床上油枪时炉膛温度低MFT吹灰减压站后蒸汽压力低, ≤1.6, MPa, 压力开关, 停吹灰燃油母管压力正常, ≥1.4, MPa, 压力开关, 投油允许左、右侧床上燃烧器燃油母管压力低, ≤0.35MPa, 压力开关, OFT 左、右侧风道燃烧器燃油母管压力低低, ≤0.25, MPa, 压力开关, OFT火检冷却风压力低, ≤40kPa, 压力开关, OFT油枪控制气源压力低, ≤0.43MPa, 压力开关, 报警床上燃烧器冷却风压力低, ≤42kPa, 压力开关, 报警床下燃烧器冷却风压力低, ≤42kPa, 压力开关, 报警过热器出口蒸汽压力高, ≥18.0MPa, 压力开关, 报警过热器出口蒸汽压力高, ≥18.4MPa, 压力开关, PCV启座过热器出口蒸汽压力, ≤17.8MPa, 压力开关, PCV回座。

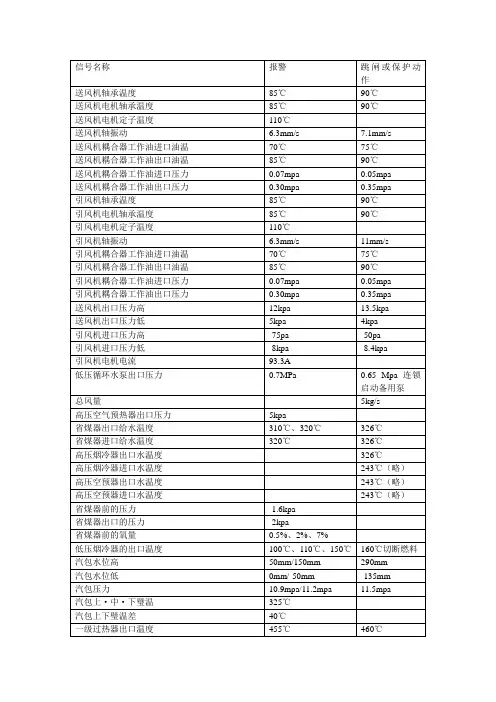

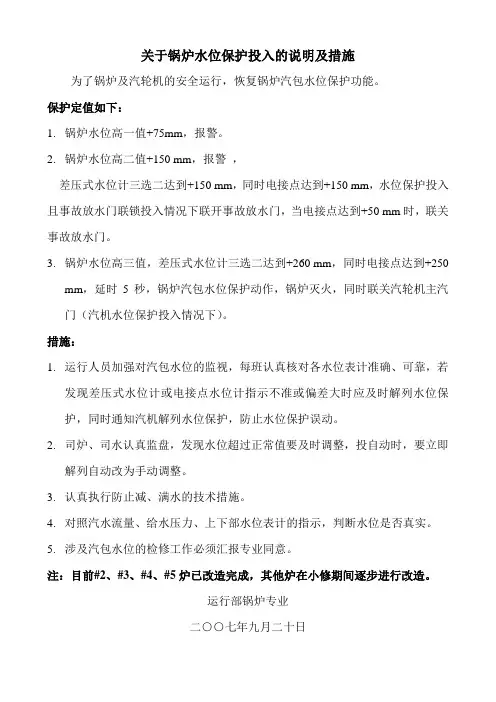

关于锅炉水位保护投入的说明及措施
为了锅炉及汽轮机的安全运行，恢复锅炉汽包水位保护功能。
保护定值如下：
1.锅炉水位高一值+75mm，报警。
2.锅炉水位高二值+150 mm，报警，
差压式水位计三选二达到+150 mm，同时电接点达到+150 mm，水位保护投入且事故放水门联锁投入情况下联开事故放水门，当电接点达到+50 mm时，联关事故放水门。
3.锅炉水位高三值，差压式水位计三选二达到+260 mm，同时电接点达到+250
mm，延时5秒，锅炉汽包水位保护动作，锅炉灭火，同时联关汽轮机主汽门（汽机水位保护投入情况下）。
措施：
1.运行人员加强对汽包水位的监视，每班认真核对各水位表计准确、可靠，若
发现差压式水位计或电接点水位计指示不准或偏差大时应及时解列水位保护，同时通知汽机解列水位保护，防止水位保护误动。
2.司炉、司水认真监盘，发现水位超过正常值要及时调整，投自动时，要立即
解列自动改为手动调整。
3.认真执行防止减、满水的技术措施。
4.对照汽水流量、给水压力、上下部水位表计的指示，判断水位是否真实。
5.涉及汽包水位的检修工作必须汇报专业同意。
注：目前#2、#3、#4、#5炉已改造完成，其他炉在小修期间逐步进行改造。
运行部锅炉专业
二○○七年九月二十日。

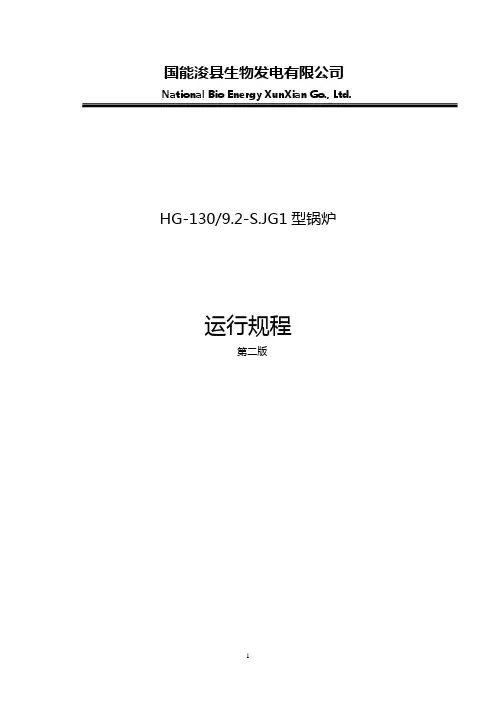

国能浚县生物发电有限公司National Bio Energy XunXian Go., Ltd.HG-130/9.2-S.JG1型锅炉运行规程第二版2007-8-00 发布2007-00-00实施国能浚县生物发电有限公司发布本规程根据原电力部颁发的《电力工业技术管理法规》、《电业安全工作规程》、制造厂家技术资料、图纸，设计院有关技术资料、图纸，结合国能浚县生物发电厂实际情况以及国家电力公司颁发的《防止电力生产重大设备事故的二十五条重点要求》等修编而成。
本规程如有与行业标准及上一级规程有出入者，以行业标准及上一级规程为准。
本规程由国能浚县生物发电厂生产部起草。
本规程起草人：审核：审定：批准：本规程由国能浚县生物发电厂负责解释。
1目录第一章概述 (1)1.1锅炉概述 (1)1.2给料系统 (1)1.3锅炉点火燃烧器 (2)1.4送风系统 (2)1.5烟气系统 (3)1.6省煤器、空气预热器及烟气冷却器系统 (3)1.7炉排 (3)1.8 吹灰系统 (4)1.9 除渣系统 (4)1.10 除尘器系统 (5)1.11 疏水及放汽系统 (5)1.12 辅助系统 (5)第二章锅炉设备特性及规范 (6)2.1锅炉参数 (6)2.1.1锅炉主要参数 (6)2.1.2燃料分析 (6)2.2锅炉设备规范 (7)2.2.1 设计数据 (7)2.2.2 设备规范 (11)2.2.3锅炉汽水流程 (25)2.2.4水冷系统联箱分布图 (26)2.2.5附属设备规范 (26)第三章锅炉联锁与保护 (31)3.1锅炉设备的启动条件 (31)3.2 锅炉联锁装臵 (36)3.3 锅炉自动装臵 (37)3.4 锅炉保护装臵 (37)第四章锅炉机组的启动 (43)4.1 锅炉点火前的检查 (43)4.2锅炉点火前的试验 (44)4.3锅炉上水 (47)4.4 水压试验 (47)4.5 漏风试验 (49)4.6 锅炉冷态启动 (49)4.7 锅炉热态启动 (51)4.8 锅炉启动程序的描述 (51)4.9 安全门校验 (53)第五章锅炉机组正常运行与调整 (55)5.1锅炉经济运行参数 (55)5.2 锅炉机组的水位调整 (56)5.3 锅炉机组的汽温调整 (57)5.4 锅炉机组的汽压和燃烧调整 (58)5.5 锅炉吹灰 (59)5.6 锅炉排污 (60)第六章锅炉机组的停止 (61)6.1 正常停炉 (61)6.2 锅炉放水 (61)6.3锅炉保温 (61)6.4停炉保护 (62)第七章锅炉机组的事故处理 (63)7.1 紧急停炉 (63)7.2 锅炉满、缺水 (63)7.3 水冷壁管爆破 (66)7.4 过热器管爆破 (67)7.5 省煤器爆破 (68)7.6 锅炉灭火 (69)7.7 给料机断料 (69)7.8 甩负荷 (70)7.9 厂用6KV电源中断 (70)7.10 厂用400V电源中断 (71)7.11 操作直流电源中断 (72)7.12 吸风机跳闸 (72)7.13 送风机跳闸 (73)7.14 尾部烟道二次燃烧 (73)7.15汽水管道故障 (74)第八章附属设备的运行 (76)8.1 吸、送风机 (76)8.2锅炉给料系统 (77)8.3电蒸汽锅炉 (79)8.4锅炉除渣 (83)8.5 除尘器 (84)8.6吹灰器 (86)8.7点火器 (88)8.8炉排驱动器 (90)8.9空气压缩机 (91)8.10热力系统转动机械辅助设备运行通则 (92)8.11 运行中定期工作 (95)第一章概述1.1 锅炉概述该锅炉是由哈尔滨锅炉有限责任公司分包设计生产，由龙基电力有限公司提供技术（丹麦百安纳提供技术支持）的采用生物燃料燃烧技术的130T/H振动炉排高温高压蒸汽锅炉。
版次REV.锅炉保护限定值产品型号SG-640/12.5-M3002MODEL OF PRODUCT产品名称640t/h超高压自然循环锅炉NAME OF PRODUCT编号3002-1-8603SERLES NO.编制日期PREPARED BY DATE校对日期CHECKED BY DATE审核日期REVIEWED BY DATE批准日期APPROVED BY DATE2014年09月本文件中图样、文字及数据为上海锅炉厂有限公司所有, 未经上海锅炉厂有限公司书面许可，不得以任何方式复制或扩散到第三方。
目录1.概述---------------------------------------------------------------32.锅炉保护限定值------------------------------------------------33.燃烧器二次风挡板控制和炉前油系统整定值------------44.锅炉炉膛安全监控系统（FSSS）----------------------------9本文件中图样、文字及数据为上海锅炉厂有限公司所有, 未经上海锅炉厂有限公司书面许可，不得以任何方式复制或扩散到第三方。
1.概述640t/h超高压自然循环锅炉是我公司开发制造的典型优质产品，为保证锅炉能安全、稳定、可靠地运行以及配合设计院等有关单位的设计工作，我公司编制了这本《锅炉保护限定值》。
2.锅炉保护设定值锅炉保护限定值是提供给锅炉自动控制各系统的整定值，对锅炉设备起到安全监督和保护作用，也是锅炉运行中必不可少的控制值。
当超过限定值时，自控系统根据不同的整定值，发出报警指示或主燃料切断信号致使立即停炉。
过高的限定值起不到对设备的安全保护作用，而过低的限定值会导致停炉次数频繁，造成不必要的停炉损失。
因此保护限定值的确定是非常重要的，其大小必须与设计要求相吻合，达到最佳控制值。
2.1.汽温的调节范围锅炉在定压运行时，在70%～100%铭牌出力范围内，过热蒸汽、再热蒸汽出口温度为541±5℃。
文件编号： 988-1-8604 上海锅炉厂有限公司版权所有
日 期： 2010年11月 SBWL COPY RIGHT 2010

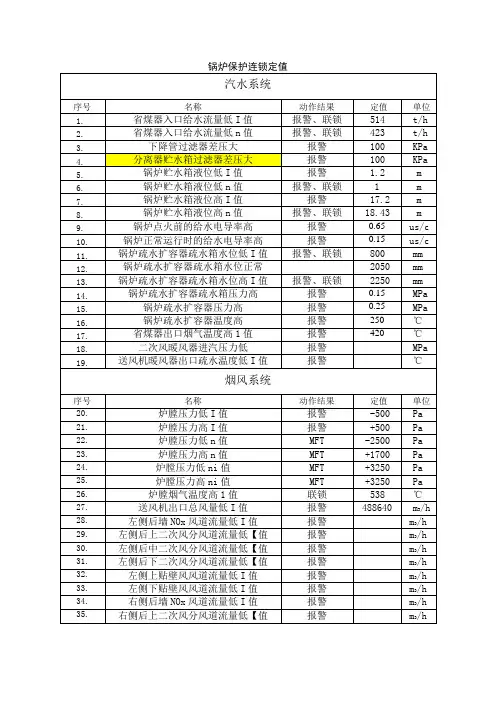

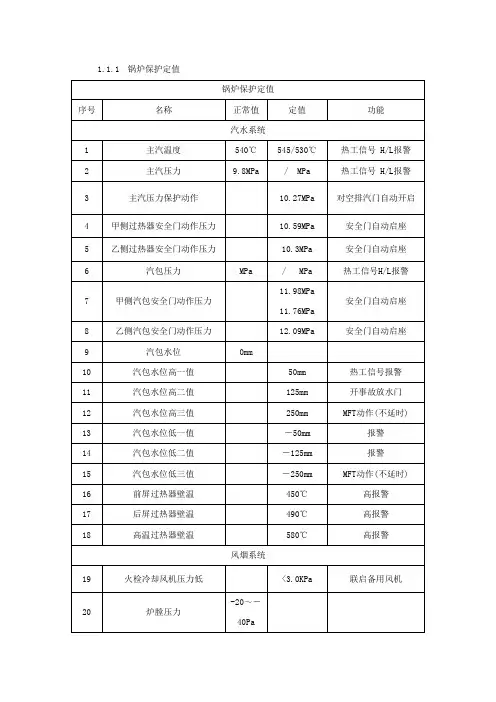

1 1 锅炉保护设定值
注：本锅炉保护设定值在DCS 组态后锅炉启动前，须由本公司现场工程师再次确认。
日期：2010年11月SBWL COPY RIGHT 2010
2
文件编号：988-1-8604 上海锅炉厂有限公司版权所有日期：2010年11月SBWL COPY RIGHT 2010
3
文件编号： 988-1-8604 上海锅炉厂有限公司版权所有 日 期： 2010年11月 SBWL COPY RIGHT 2010
4
1.2 分离器水位设定值（P&ID 图编号10HAG11CL001，10HAG11CL002，10HAG12CL001，10HAG12CL002） 水位控制保护限定值如下：
文件编号： 988-1-8604 上海锅炉厂有限公司版权所有 日 期： 2010年11月 SBWL COPY RIGHT 2010
5
1.3
1.4
1.5 过热器出口压力高报警设定值 1.6
文件编号： 988-1-8604 上海锅炉厂有限公司版权所有 日 期： 2010年11月 SBWL COPY RIGHT 2010
6
1.7。
锅炉定值1.1、主燃料跳闸(MFT) 定值（1）汽包水位低Ⅲ值（-200mm,三取二）；（2）、汽包水位高Ⅲ值（+250mm,三取二）；（3）、炉膛压力高三值（三取二）1000；（4）、炉膛压力低三值（三取二）-1000；（5）、低层平均床温高于1050℃（6个下部床温的平均值）；（6）、总风量小于80000（A侧一次热风量、B侧一次热风量）（7）、炉膛压力高高（2/3） +1500 pa（8）、床温< 600℃（9）、锅炉总风量< 25％（10）、汽包水位高高（2/3，延时2s）+250mm（11）、汽包水位低低（2/3，延时2s）-200mm1.2、汽包紧急放水电动门定值（1）、汽包水位高II值+150mm时，打开锅炉汽包紧急放水门；（当汽包放水门联锁开关投入）（2）、当汽包水位低于+75mm时，关闭锅炉汽包紧急放水门；（当汽包放水门联锁开关投入）（3）、当汽包水位到+—50mm时，一值报警，当汽包水位到+—100mm时，二值报警，当汽包水位到+250mm时，MFT动作，当汽包水位到-200mm时，MFT动作。
