锅炉主要保护

锅炉停用的保护方法常用的有两大类，即湿法保护和干法保护：1、湿法保护此类方法是将具有保护性的水溶液充满锅炉，杜绝空气中的氧进入锅内，从而避免或减缓锅炉因停炉而发生的腐蚀。

由于保护性水溶液配制的不同，具体有如下几种方法：(1)联氨法它是将化学除氧剂联氨和氨水以及催化剂硫酸钴配成的保护性水溶液打入锅炉中，使整个锅炉充满保护液。

联氨的加入量应使炉水的过剩联氨浓度在150～200mg／L 范围内。

加氨水的目的是为了使炉水的pH值达到10以上，加硫酸钴是起催化作用。

当注入保护性溶液前炉水的pH值已在10以上时，可不加氨水。

在注入保护性水溶液前，应关闭所有水系统的阀门和通路。

避免药液泄漏和氧气侵入炉水中。

维持锅内水压大于大气压力(如0.05MPa)，封闭锅炉。

联氨法适用于停用时间较长或者备用锅炉。

采用此法保养的锅炉，在启动前应排尽保护性水溶液并用水冲洗干净，排放前应予以稀释。

应注意，联氨具有毒性。

(2)氨液法它是将氨水配制成800mg／L以上的稀溶液，打入党锅炉中，使锅内水压略大于大气压力。

在保养期间应定期5~10天检查一次含氨量，若有下降应及时予以补充。

此法适用于长期保养性锅炉。

(3)保持给水压力法它是用给水泵将锅炉给水(除过氧的水)充满锅炉的水、汽系统，维持锅内水压在0.05MPa以上，关闭全部阀门，防止空气渗入炉内。

要注意保持锅内压力，当压力下降时，可用给水泵再顶压。

每天要测定炉水的溶解氧，溶解氧超过规定值时，应更换炉水。

此法最好加入亚硫酸钠，随给水一起进入锅炉，以提高防腐效果。

此法适用于短期停用的锅炉。

(4)保持蒸汽压力法用间断升大的办法保持锅炉蒸汽压力在0．1MPa以上，防止空气渗入锅炉的水、汽系统内。

此法适用于锅炉热备用。

(5)碱液法它是向炉内加添碱液(NaOH和Na3PO4)，使炉水pH值达10以上，以抑制锅水中溶解氧对锅炉的腐蚀。

保养期间，每天检查，不得泄漏，保证锅水碱度。

此法适用于较长时间停用的锅炉。

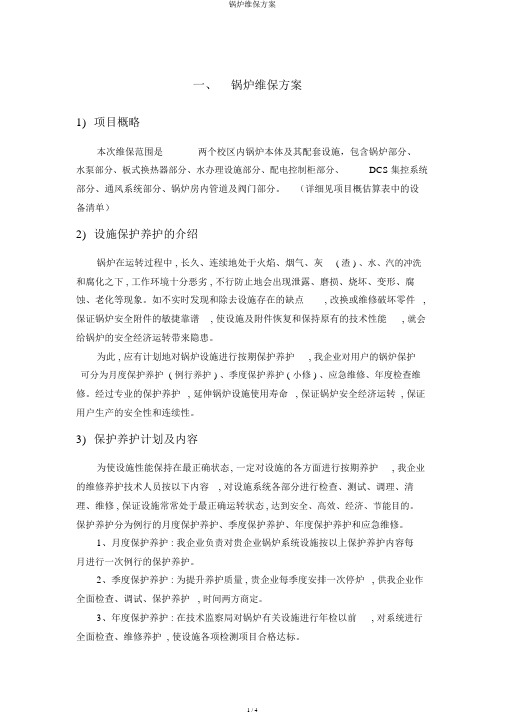

一、锅炉维保方案1)项目概略本次维保范围是两个校区内锅炉本体及其配套设施，包含锅炉部分、水泵部分、板式换热器部分、水办理设施部分、配电控制柜部分、DCS集控系统部分、通风系统部分、锅炉房内管道及阀门部分。

（详细见项目概估算表中的设备清单）2)设施保护养护的介绍锅炉在运转过程中 , 长久、连续地处于火焰、烟气、灰( 渣 ) 、水、汽的冲洗和腐化之下 , 工作环境十分恶劣 , 不行防止地会出现泄露、磨损、烧坏、变形、腐蚀、老化等现象。

如不实时发现和除去设施存在的缺点, 改换或维修破坏零件,保证锅炉安全附件的敏捷靠谱, 使设施及附件恢复和保持原有的技术性能, 就会给锅炉的安全经济运转带来隐患。

为此 , 应有计划地对锅炉设施进行按期保护养护, 我企业对用户的锅炉保护可分为月度保护养护 ( 例行养护 ) 、季度保护养护 ( 小修 ) 、应急维修、年度检查维修。

经过专业的保护养护, 延伸锅炉设施使用寿命, 保证锅炉安全经济运转 , 保证用户生产的安全性和连续性。

3)保护养护计划及内容为使设施性能保持在最正确状态, 一定对设施的各方面进行按期养护, 我企业的维修养护技术人员按以下内容, 对设施系统各部分进行检查、测试、调理、清理、维修 , 保证设施常常处于最正确运转状态, 达到安全、高效、经济、节能目的。

保护养护分为例行的月度保护养护、季度保护养护、年度保护养护和应急维修。

1、月度保护养护 : 我企业负责对贵企业锅炉系统设施按以上保护养护内容每月进行一次例行的保护养护。

2、季度保护养护 : 为提升养护质量 , 贵企业每季度安排一次停炉, 供我企业作全面检查、调试、保护养护, 时间两方商定。

3、年度保护养护 : 在技术监察局对锅炉有关设施进行年检以前, 对系统进行全面检查、维修养护 , 使设施各项检测项目合格达标。

4、年检：每年我企业一定在技术监察局对锅炉有关设施进行年检以前, 派人对系统进行全面检查、维修养护, 保证各项检测项目合格达标5、应急维修锅炉在运转中 , 如发生故障 , 需重要急维修 , 贵企业应立刻通知我企业, 并说明状况 , 我企业接到通知后在最短时间内派人到现场进行维修。

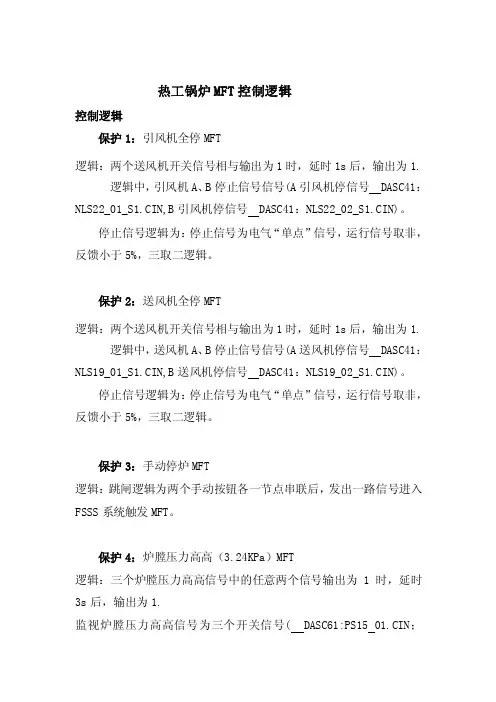

热工锅炉MFT控制逻辑控制逻辑保护1：引风机全停MFT逻辑：两个送风机开关信号相与输出为1时，延时1s后，输出为1.逻辑中，引风机A、B停止信号信号(A引风机停信号 DASC41：NLS22_01_S1.CIN,B引风机停信号 DASC41：NLS22_02_S1.CIN)。

停止信号逻辑为：停止信号为电气“单点”信号，运行信号取非，反馈小于5%，三取二逻辑。

保护2：送风机全停MFT逻辑：两个送风机开关信号相与输出为1时，延时1s后，输出为1.逻辑中，送风机A、B停止信号信号(A送风机停信号 DASC41：NLS19_01_S1.CIN,B送风机停信号 DASC41：NLS19_02_S1.CIN)。

停止信号逻辑为：停止信号为电气“单点”信号，运行信号取非，反馈小于5%，三取二逻辑。

保护3：手动停炉MFT逻辑：跳闸逻辑为两个手动按钮各一节点串联后，发出一路信号进入FSSS系统触发MFT。

保护4：炉膛压力高高（3.24KPa）MFT逻辑：三个炉膛压力高高信号中的任意两个信号输出为1时，延时3s后，输出为1.监视炉膛压力高高信号为三个开关信号( DASC61:PS15 01.CIN；DASC61:PS14 01.CIN； DASC61:PS14 03.CIN）保护5：炉膛压力低低（负2.489 KPa）MFT逻辑：三个炉膛压力低低信号中的任意两个信号输出为1时，延时3s后，输出为1.监视炉膛压力低低信号为三个开关信号( DASC61:PS15 04.CIN；DASC61:PS15 03.CIN； DASC61:PS14 02.CIN）。

保护6：汽包水位高Ⅲ值（240mm）MFT逻辑：三个汽包水位高Ⅲ值信号任意两个输出为1时，则输出为1. 监视汽包水位高Ⅲ值信号为三个开关信号( DASC61：LT01_01HHH_I.CIN；DASC61：LT01_02HHH_I.CIN；DASC61：LT01_04HHH_I.CIN）。

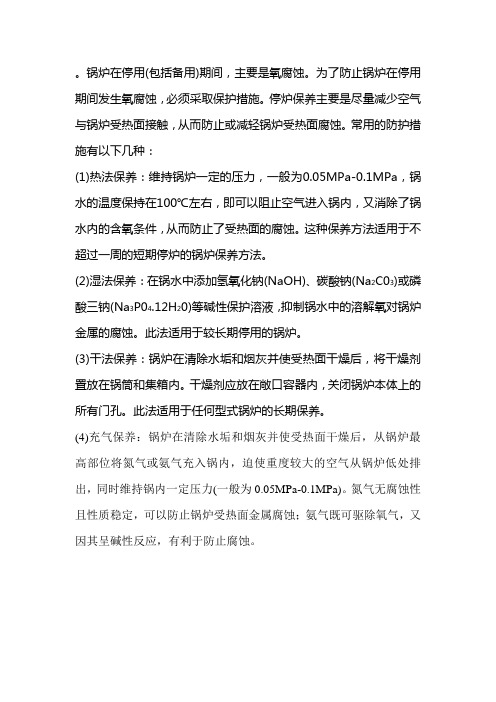

锅炉在停用(包括备用)期间，主要是氧腐蚀。

为了防止锅炉在停用期间发生氧腐蚀，必须采取保护措施。

停炉保养主要是尽量减少空气与锅炉受热面接触，从而防止或减轻锅炉受热面腐蚀。

常用的防护措施有以下几种：
(1)热法保养：维持锅炉一定的压力，一般为0.05MPa-0.1MPa，锅水的温度保持在100℃左右，即可以阻止空气进入锅内，又消除了锅水内的含氧条件，从而防止了受热面的腐蚀。

这种保养方法适用于不超过一周的短期停炉的锅炉保养方法。

(2)湿法保养：在锅水中添加氢氧化钠(NaOH)、碳酸钠(Na2C03)或磷酸三钠(Na3P04.12H20)等碱性保护溶液，抑制锅水中的溶解氧对锅炉金属的腐蚀。

此法适用于较长期停用的锅炉。

(3)干法保养：锅炉在清除水垢和烟灰并使受热面干燥后，将干燥剂置放在锅筒和集箱内。

干燥剂应放在敞口容器内，关闭锅炉本体上的所有门孔。

此法适用于任何型式锅炉的长期保养。

(4)充气保养：锅炉在清除水垢和烟灰并使受热面干燥后，从锅炉最高部位将氮气或氨气充入锅内，迫使重度较大的空气从锅炉低处排出，同时维持锅内一定压力(一般为0.05MPa-0.1MPa)。

氮气无腐蚀性且性质稳定，可以防止锅炉受热面金属腐蚀；氨气既可驱除氧气，又因其呈碱性反应，有利于防止腐蚀。

一、锅炉停炉保养锅炉保养是防止金属腐蚀减薄的措施。

锅炉受热面产生腐蚀的条件是金属接触到水分和氧气。

因此要防止腐蚀 , 或者是使锅内无水分 , 或者是使锅内水中无氧气 , 或者是使水中的氧与金属无法产生化学反应。

如果停炉在 10 天左右 , 可以采用锅内水中无氧的防腐措施。

停炉后关闭所有炉门、挡板 , 将锅炉密闭起来 , 使冷却极为缓慢 , 保持锅内蒸汽压力在大气压以上 , 锅水温度在 100 。

C 以上 , 以防止腐蚀。

如果停炉时间长 , 锅炉必须完全冷却 , 则应另行采取措施。

一般小型锅炉常采用的防腐措施有两种 : 干法和湿法。

1. 干法保养干法保养的原理是保持锅内无水分。

具体做法是先将锅内的水垢、泥垢和铁锈等清洗干净 , 井启人孔和手孔 , 将锅炉内部晾干或在炉排上用木柴点起极微火焰将锅炉内部烘干。

如果有立式过热器 , 要专门用压缩空气或热风吹干 , 然后将盛有干燥剂的无盖非金属容器放人锅内 , 放好后应查明确实元人和其他杂物遗留在锅内 , 再严密关闭全部气门、水门、人孔、手孔 , 防止空气进人 , 使锅炉内部表面长期保持干燥状态。

为了防止锅外表面因水汽凝结而产生外部腐蚀 , 可以每隔一段时间用极微火力烘烤 ( 或放干燥剂 ) 。

干燥剂一般采用元水氯化钙、生石灰或硅胶。

每立方米容积 , 需加 1~2kg 无水氯化钙、 2~3kg 生石灰或 1.5~3.okg 硅胶。

干燥剂放入锅内后 , 每三个月左右应检查一次 , 及时换掉失效的干燥剂。

升火前 , 只要取出盛干燥剂的容器 , 关闭人孔 , 就可按规定进水 , 升火启动。

干法保养适用于长期停用的锅炉。

2. 湿法保养湿法保养的原理是使锅内水中的氧与金属表面不起作用。

锅内充满一定浓度的碱性溶液时 , 就会在金属表面上产生碱性水泡保护层 , 使金属不受 , 腐蚀。

湿法保养具体做法和干法保养一样 , 也要把锅内水垢、铁锈等清洗干净 , 然 .后加人碱性溶液。

锅炉风机大连锁保护的内容主要包括：
1.风机挡板位置：当风机挡板位置异常时，可能会触发连锁保护。

2.风机轴温超高或电机线圈温度超高：当风机轴温投入的可能性
较大，而线圈温度投入的可能性较小，故需对两种保护分别制作保护开关。

3.联锁保护装置：对于额定蒸发量大于或等于2t/h的锅炉，应装
设高低水位报警（ 高、低水位警报信号须能区分）、低水位联锁保护装置；对于额定蒸发量大于或等于6t/h的锅炉，还应装蒸汽超压的报警和联锁保护装置。

低水位联锁保护装置最迟应在最低安全水位时动作。

超压联锁保护装置动作整定值应低于安全阀较低整定压力值。

4.MFT跳闸条件：包括两台吸风机停止、两台送风机停止、炉膛
压力高高、汽包水位高高、汽包水位低低、手动MFT、锅炉总风量25%、全炉膛无火等。

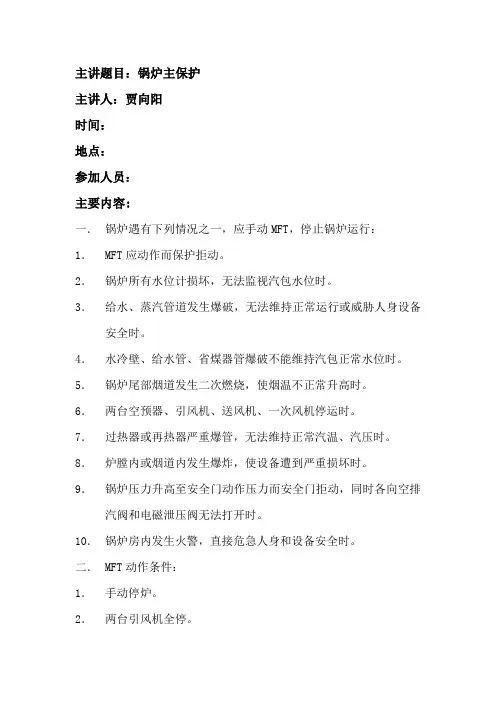

主讲题目：锅炉主保护主讲人：贾向阳时间：地点：参加人员：主要内容:一．锅炉遇有下列情况之一，应手动MFT，停止锅炉运行：1．MFT应动作而保护拒动。

2．锅炉所有水位计损坏，无法监视汽包水位时。

3．给水、蒸汽管道发生爆破，无法维持正常运行或威胁人身设备安全时。

4．水冷壁、给水管、省煤器管爆破不能维持汽包正常水位时。

5．锅炉尾部烟道发生二次燃烧，使烟温不正常升高时。

6．两台空预器、引风机、送风机、一次风机停运时。

7．过热器或再热器严重爆管，无法维持正常汽温、汽压时。

8．炉膛内或烟道内发生爆炸，使设备遭到严重损坏时。

9．锅炉压力升高至安全门动作压力而安全门拒动，同时各向空排汽阀和电磁泄压阀无法打开时。

10．锅炉房内发生火警，直接危急人身和设备安全时。

二． MFT动作条件：1．手动停炉。

2．两台引风机全停。

3．两台送风机全停。

4．煤层运行且一次风机丧失且油枪数目少于8支。

1）煤层运行定义：任一磨煤机在运行，任一给煤机在运行。

2）油枪投入定义（E1油枪为例）：E1油枪投入，E1油枪油角阀开，E1油枪雾化蒸汽阀开，E1油火检正常。

3）一次风机丧失定义：两台一次风机全部跳闸或者2/3一次风出口压力低低。

5．炉膛压力高高＋1.37Kpa ，三取二延时2秒。

该保护为炉膛压力测点三取二，保护值分高高1，高高2，高高3，高高1为报警，数值为＋487Pa，高高2触发MFT，高高3同时联跳送风机（现不投）。

6．炉膛压力低低－2.5Kpa ，三取二延时2秒。

该保护也炉膛压力低低1、2、3，1报警，2动作，3联跳引风机（现不投）。

7．火检冷却风丧失，延时10分钟。

1）三取二火检冷却风与炉膛差压低低 1.5Kpa2）两台火检冷却风机全停上述任一条件存在即触发MFT。

8．汽机跳闸且高旁未开，延时15秒动作，持续5秒脉冲（即持续发5秒跳闸信号）。

9．汽包水位高高＋300mm ，三取二延时2秒10．汽包水位低低－300mm ，三取二延时2秒11．全炉膛灭火（黑炉膛）。
