安规知识GS

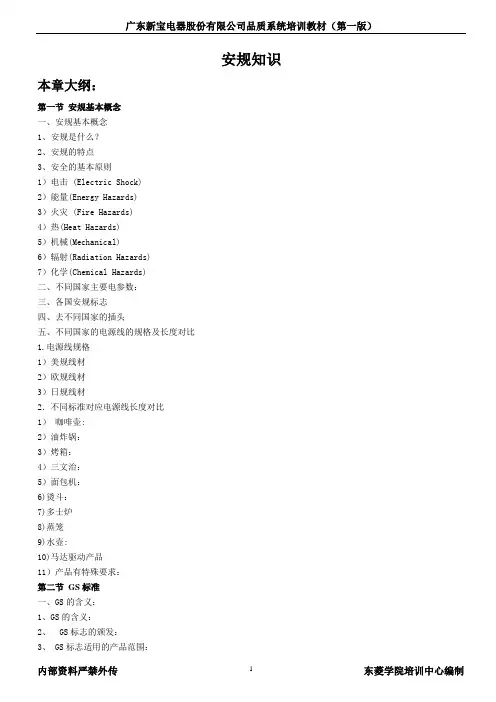

安规知识本章大纲：第一节安规基本概念一、安规基本概念1、安规是什么？2、安规的特点3、安全的基本原则1）电击 (Electric Shock)2）能量(Energy Hazards)3）火灾 (Fire Hazards)4）热(Heat Hazards)5）机械(Mechanical)6）辐射(Radiation Hazards)7）化学(Chemical Hazards)二、不同国家主要电参数：三、各国安规标志四、去不同国家的插头五、不同国家的电源线的规格及长度对比1.电源线规格1）美规线材2）欧规线材3）日规线材2．不同标准对应电源线长度对比1）咖啡壶:2）油炸锅：3）烤箱：4）三文治：5）面包机：6)烫斗：7)多士炉8)蒸笼9)水壶:10)马达驱动产品11）产品有特殊要求：第二节GS标准一、GS的含义：1、GS的含义：2、 GS标志的颁发：3、 GS标志适用的产品范围：二、CE简介：1、CE标志的使用2、CE标志适用的产品范围3、CE的认证流程三、CE、GS认证标志1、CE标志：2、GS标志1）TUV Rheinland2）TUV Product Service3）Intertek ETL Semko4）香港LGA四、我司用到的GS产品认证标准（IEC /EN标准）五、家电产品分类及定义1、按功能分类2、按安装方式分类六、GS标准涉及到的概念1、基本电气概念1）额定电压2）额定电压范围3）工作电压4）额定输入功率5）额定输入功率范围6）额定电流7）额定频8）额定频率范围9）正常工作10）可拆卸软线11）互连软线12）电源软线2、安全防护1）基本绝缘2）附加绝缘3）双重绝缘4）加强绝缘5）爬电距离6）电气间隙7）控温器8）温度限制器9）电子元件10）额定电压12）额定电流3、常规符号4、电器分类1）按防触电保护类型分：O类电器OⅠ类电器Ⅰ类电器Ⅱ类电器Ⅲ类电器5、电源线连接方式1）X型连接2）Y型连接3）Z型连接七、GS相关测试一）常见的安规测试工具二）常规安规测试1、测试项目2、温升3、非正常测试4、标志5、输出功率6、功率标识7、电气强度和泄漏电流8、稳定性和机械危险、机械强度9、内部线及电源线10、结构及爬电距离11、耐热（球压测试）和耐燃（灼热丝测试）第三节 UL标准一、UL基本简介一）UL标志1、UL简介2、UL标志分类二）UL标准的结构三）标准在我司的分类四）测试要求1、常规安规测试2、输出功率3、温升4、电气强度和泄漏电流5、非正常测试6、稳定性和机械危险7、内部线及电源线8、与外壳的间隙9、耐热和耐燃基本概念一、安规基本概念1、安规是什么？安规就是安全规范，防止人体受到伤害。

电线规格北美线材的线规与国内的表示方法不同，是以“AWG”为单位。

AWG 22------截面积0.5 mm2 AWG 20------ 0.75 mm2AWG 18------截面积1.0 mm2 AWG 16------ 1.5 mm2电源线标识如下：SJT SJTOW 18AWG/3CSPT-2 16AWG/3CSPT = 服务平行的热塑性的（服务性平行的热塑性塑料）HPN = 加热器平行的合成橡胶（加热器平行的橡胶）S = 服务服务性(因而, 大母猪, ST, STW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SJ = 服务年少者小型服务性(SJO, SJOW, SJT, SJTW) O -油油性 W –湿的湿 T –热塑性的热塑性塑料SV = 服务真空吸尘器吸尘器(SVT, SVO) O -油油性 T –热塑性的热塑性塑料电子线：组不承受机械磨损；组B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试（电缆在电缆托盘）；FT6：水平燃烧和烟熏测试。

例如：“CSA AWM我90 C 300 V FT1”表示AWM电子线，内部使用，不承受机械损坏，耐温90 C，额定电压：300 V，燃烧等级为FT-1。

1.电源线是指电线与其一端连接的插头或尾插的集合体。

由此可见，电源线分为两部分，电线和插头。

适用于电源线的北美标准为:CSA C22.2没有. 21-95 - 绳索设置和电源灯芯绒衣CSA C22.2没有. 42-99 - 普通使用容器, 附件堵和相似的配线装置UL 498 -附件堵和容器UL 817 -绳索设置和电源灯芯绒衣3. 插头的材料:对于插片来说，要求为铜或铜合金。

至于塑料外壳，所使用的必须是通过CSA或UL认证的塑料，要求最低的阻燃等级为HB级。

4. 测试：电源线的测试可以分为三类，机械、电气和绝缘测试。

安规知识点总结一、安规的概念和作用安规即安全生产规程，是为了保障人员生命安全和财产安全而制定的一系列条例和规定。

安规是企业安全生产管理的重要依据和指导文件，它对企业的生产、操作、管理等各个环节都有具体的规定和要求，是企业安全生产工作的“宪法”和“法典”。

安规的作用主要体现在以下几个方面：1. 规范企业生产经营行为。

安规对企业的生产、操作、管理等各方面都做出了具体的规定，明确了安全生产的要求和标准，使企业在生产经营中不会因为缺乏规范而导致安全事故的发生。

2. 保障职工的生命安全和身体健康。

安规规定了工作场所的安全设施、应急救援措施、职业病防护措施等，确保了职工在工作过程中的安全和健康。

3. 保护企业和社会的财产安全。

安规规定了企业的安全生产责任和义务，要求企业建立健全的安全生产管理制度，加强对生产设备、场所等的安全监管，防范火灾、爆炸、有毒有害物质泄漏等安全事故，保护企业和社会的财产安全。

4. 促进企业的可持续发展。

安规促使企业建立了完善的安全生产管理体系，提高了生产效率，减少了事故损失，增强了企业的竞争力，为企业的可持续发展创造了良好的环境。

二、安规的制定和实施1. 安规的制定企业应根据国家相关法律法规和《安全生产法》的要求，结合自身生产经营情况和安全生产实际，制定符合企业实际的安规，并经过相关部门的审批备案。

安规制定应注重以下几点：（1）安规的科学性。

安规应符合国家法律法规和标准要求，科学合理、完备清晰，对企业的生产、操作、管理等方方面面都有具体规定。

（2）安规的针对性。

安规应具体针对企业的实际情况和特点，根据企业的行业属性、生产工艺、设备设施、用工情况等因素，确定具体的管理要求和措施。

（3）安规的操作性。

安规应具备较强的操作性，便于企业的负责人和职工理解和执行，避免理论脱离实际、空泛无效。

（4）安规的协调性。

企业在制定安规时应充分协调各个部门和岗位之间的利益关系，确保各方共同遵守。

2. 安规的实施安规的实施是企业安全生产工作的具体体现，具体包括以下几点：（1）全员参与。

GS安规知识安规认证知识-----gs部分为了维护该地区的利益，开放国家设置了各种技术壁垒。

因此，世界上许多国家都制定了自己的安全法规，如德国的GS标志、美国的UL标志、中国的CCC标志、欧洲共同体的CE认证等。

以下主要介绍欧洲市场常用的GS和CE标志。

1、 GS标志：1、gs的含义：是德语“geprüftesicherheit”(安全认可)的缩写，也可简单理解它是“德国安全”（GermanySaffety）——它是德国的安全认证标志；2、gs标志的颁发：是德国劳工部授权tuv莱茵、tuvps、its等认证机构颁发安全认证标志；GS标志已被欧洲客户接受；3、gs标志适用的产品范围：家电产品、音像产品、灯具、电动工具、手工工家具、通讯产品、办公设备、机械产品、健身器材、自行车、头盔、家具等；二、gs的认证流程：GS认证流程原型和文件的准备第一次工厂审查原型测试是否需要纠正；是否需要整改或重新审核；是否修改原型或文件；工厂审查完成后，颁发GS证书；1.安全认证内容：根据产品相关安全标准对样机进行测试；例如，电水壶和咖啡壶的安全标准：en60335-2-15和en60335-1；烤面包机和烤箱的安全标准为en60335-2-9和en60335-12、工厂审查：包括对零部件的进货检验、仓库的保存及标识、生产的过程控制、最终产品的检测、零部件的一制性、仪器的计量等进行审查，重点突出产品的质量保证能力及生产产品与认证样板的一致性。

三、ce标志：过去，欧共体国家对进口和销售的产品有不同的要求。

按照一个国家的标准生产的商品可能不会在其他国家上市。

作为消除贸易壁垒的一部分，CE应运而生。

行政长官代表欧洲团结。

1、ce标志的使用：可以由制造商进行自我声明――产品符合ce标准；也可第三方认证机构测试后的认证；2.CE标志适用产品范围：与GS类似；3、ce的认证流程：与gs相比较，减少了工厂审查，只有样品的测试；由于ce是可以自我宣称的，它只是进入欧共体市场的最低要求，因此，客户的信任度比gs低；四、安规知识：1、家电产品分类：（1）、按功能分类：a、电加热：电水壶、咖啡壶、电熨斗、烤面包机、电烤箱B、电类型：搅拌机、吸尘器、榨汁机C、组合式：面包机、豆浆机（2）。

第一章安规标志基本认识1.1安规分类：GS (德国安全认证标志) : 适用于与人体直接接触的家电产品、音响设备、灯具、电动工具、通讯产品、办公设备、玩具、机械产品、健身器材等。

UL (美国安全认证标志) : 产品范围同GS标志。

CE Mark （欧洲通用标志）: 是欧盟各成员国共享的设备和产品安全标示，适用于工业设备、机械设备、医疗器材、通讯产品、电器产品、个人防护用品、和玩具等。

根据产品的类型和使用范围情形，必须完全符合该产品和设备所涉及的所有EC指令方能在产品上贴CE标志，并允许进入欧洲市场。

EMC (电磁兼容性) : 所有在欧盟市场销售的电器产品，其本身所产生的电磁干扰(EMI)，不得超过一定的标准，以免影响其它产品的正常运作，同时，电器产品本身亦需要有一定的抗干扰能力(EMS)，以便在一般电磁环境下能正常使用。

LVD (低电压指令): 是针对工作电压在AC 50V至1000V之间、DC 75V至1500V之间的电器产品，要求其符合一定的电器安全要求。

例如: 绝缘距离要求、耐高压要求、抗燃性要求、温升限制、关键零组件的使用，寿命及异常情形测试等。

CE 是强制性的要求，一方面要求EMC，另一方面又要求LVD。

所有销往欧盟的产品都必须标示CE Mark。

第二章欧洲及北美洲家用电器产品安全标准常见问题讨论2.1 欧、美所用之安规标准:.2.1.1 欧洲安规标准: EN60 335-1 电器家电规范通规，另依机种有:l 马达类: EN60 335-2-14l 电暖器: EN60 335-2-30l 电烤炉: EN60 335-2-6 、EN60 335-2-9l 油炸锅: EN60 335-2-13l 吸尘器: EN60 335-2-2l 碎纸机: EN60 9502.1.2 美国UL安规标准:l 马达类食物处理机: UL 982l 热风扇: UL 1278l 电热类产品: UL 1026l 电风扇: UL 507l 加拿大(CSA) : CSA 22.2、NO. 195、NO. 642.2 产品的分类:2.2.1 欧洲标准依对抗电击危险的分类:l CLASS I : 接地之产品l CLASS II : 双重绝缘之产品。

安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。

例如：中国——GB；国标即将于2002年由3C标志所取代。

长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。

日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。

美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。

故通常我们将安规分为两种（GS UL）。

GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。

而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。

中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。

二、安规的基本知识。

安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。

三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。

如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。

德国国家标准认证标志 - GS认证一、GS认证介绍GS的含义是德语"Geprufte Sicherheit"(安全性已认证)，也有"Germany Safety" （德国安全）的意思。

GS认证以德国产品安全法（SGS）为依据，按照欧盟统一标准EN或德国工业标准DIN进行检测的一种自愿性认证，是欧洲市场公认的德国安全认证标志。

GS标志表示该产品的使用安全性已经通过公信力的独立机构的测试。

GS标志，虽然不是法律强制要求，但是它确实能在产品发生故障而造成意外事故时，使制造商受到严格的德国（欧洲）产品安全法的约束。

所以GS标志是强有力的市场工具，能增强顾客的信心及购买欲望。

虽然GS是德国标准，但欧洲绝大多数国家都认同。

而且满足GS认证的同时，产品也会满足欧共体的CE标志的要求。

和CE不一样，GS标志并无法律强制要求，但由于安全意识已深入普通消费者，一个有GS标志的电器在市场可能会较一般产品有更大的竞争力。

二、GS认证机构有资格发GS证书的机构：（1）德国认证机构：通常在国内知名的德国本土的GS发证机构有TUV RHEINLAND，TUV PRODUCT SERVICES， VDE等，是德国直接认可的GS发证机构。

（2）其他认证机构：通常欧洲其他与德国合作的GS发证机构有KEMA，ITS，NEMKO、DEMKO等。

三、可以申请GS认证的产品家用电器，比如电冰箱，洗衣机，厨房用具等。

家用机械。

体育运动用品。

家用电子设备，比如视听设备。

电气及电子办公设备，比如复印机、传真机、碎纸机、电脑、打印机等。

工业机械、实验测量设备。

其它与安全有关的产品如自行车、头盔、爬梯、家具等。

四、GS认证流程（1）首次会议：通过首次会议，检测机构将或代理机构向申请者的产品工程师解释认证的具体程序以及有关标准，并提供将递交要求的文件表格。

（2）申请：由申请者提交符合要求的文件，对于电器产品，需要提交产品的总装图，电气原理图，材料清单，产品用途或使用安装说明书，系列型号之间的差异说明等文件。

安规培训知识点一、知识概述《安规培训知识点》①基本定义：安规培训其实就是关于安全规章制度方面的培训。

简单来说，就是告诉大家在工作、生活中涉及安全的那些应该做和不应该做的事。

比如说在工厂里，哪些区域可以行走，哪些机器只能由特定的人操作之类的。

②重要程度：这在安全管理中地位那是相当高的。

要是没有安规培训，就像一群没头的苍蝇到处乱撞，很容易出安全事故。

一旦出了事故，对个人身体可能造成伤害，对企业那就可能是经济赔偿甚至倒闭，所以非常重要。

③前置知识：需要有一些基本的对行为后果的认知，比如你得知道电是危险的，火能烧伤人等。

就像我们小时候知道摸热水壶会烫手一样。

④应用价值：实际在很多地方有应用。

像建筑工地上，就得培训工人如何正确使用安全帽、安全带等防护设备。

这能最大限度地保障工人安全，也避免企业产生不必要的损失。

二、知识体系①知识图谱：在安全管理这个大体系里，安规培训知识点是核心内容之一。

它为安全管理提供了具体的规范操作。

②关联知识：和安全风险评估、安全设施管理等知识点有联系。

因为安规培训是让大家知道规范，而风险评估是找出不安全的地方，安全设施管理是保障安全的硬件措施。

它们就像一条链子上的环环相扣的环节。

③重难点分析：- 掌握难度：掌握这些知识点不难，但要牢记并且在实际中一直遵守是困难的。

比如在日常工作中，往往因为一时图方便或者没想起来就违反了安规。

- 关键点：关键点就是理解每一条规定背后的安全意义。

好比为什么不能在加油站打电话，得明白可能引起爆炸的原因才会真正重视起来。

④考点分析：- 在考试中的重要性：如果有安全管理方面的考试，这肯定是重点内容。

因为不懂安规，根本谈不上安全管理嘛。

- 考查方式：大部分是选择题或者填空题，例如“在进行电气维修时必须（）”。

也可能会有简答题，比如“请阐述在危险化学品仓库工作时的三条重要安全规定”。

三、详细讲解【理论概念类】①概念辨析：- 安规就是安全规范、规则的集合。

就像我们玩游戏有游戏规则一样，在涉及安全的各个场景下也有必须遵守的规则。

一、单项选择题：（共80道）1. 标志为H05VV-F的电源线符合下列哪种类型 ( B )A. IEC 60227中 52 号线B. IEC 60227 中53号线C. IEC 60245 中 52 号线D. IEC 60245 中 53 号线2.绝缘厚度的要求：附加绝缘厚度不小于( )mm；加强绝缘厚度不小于( )mm； ( A )A、1.0;2.0B、1.0;1.0C、2.0;2.03.在器具的接地端子或器具输入插口的接地触点与易触及金属部件之间测量的电压降。

由电流和该电压降计算出电阻，该电阻不应超过( A )Ω。

A、0.1B、0.2C、0.34. I类器具的泄漏电流应小于或等于（ C ）A、0.25mAB、0.5mAC、0.75mA5. II类器具的泄漏电流应小于或等于（A ）A、0.25mAB、0.5mAC、0.75mA6. 材料球压测试的温度选择为（ C ）A、正常温升+40B、非正常温升+25C、比较正常温升+40和非正常温升+25，取高者7.ITS的GS标志的高度要求？( A )。

A、无B、5mmC、4mm8. TUV莱茵的GS标志的高度要求？( A )。

A、无B、5mmC、4mm9. TUV PS的GS标志的高度要求？( A )。

A、无B、5mmC、4mm10. BV的GS标志的高度要求？( A )。

A、无B、5mmC、4mm11. DEKRA的GS标志的高度要求？( A )。

A、无B、5mmC、4mm12. 以下标志属于哪个认证机构的GS认证标志？( A )A、无B、5mmC、4mm13.GS是( A )的认证？A、自愿性B、强制性14.CE是( B )的认证？A、自愿性B、强制性15.CE认证标志最小高度为( B )毫米?A、3B、5C、716.GS主证在ITS进行，OEM子证需要在哪个公司申请? ( A )A、ITSB、TUV莱茵C、TUV PS17.GS主证在TUV莱茵进行，OEM子证需要在哪个公司申请? ( B )A、ITSB、TUV莱茵C、TUV PS18.GS主证在TUV PS进行，OEM子证需要在哪个公司申请? ( C )A、ITSB、TUV莱茵C、TUV PS19.GS主证在BV进行，OEM子证需要在哪个公司申请? ( A )A、BVB、DEKRAC、SGS20.GS主证在DEKRA进行，OEM子证需要在哪个公司申请? ( B )A、BVB、DEKRAC、SGS21.GS主证在SGS进行，OEM子证需要在哪个公司申请? ( C )A、BVB、DEKRAC、SGS22. 以下那些电压、功率标识是不正确的（ B ）A、220-240V 1000WB、220~240V 1000WC、220/240V 1000/1200WD、220-240V 800-1200W23.手机对人所产生的是( A )A、电磁辐射B、电磁干扰C、电磁耐受性24.我们看电视的时候，如果旁边有人使用电吹风或电剃须刀之类的家用电器，屏幕上会出现令人烦感的雪花条纹。

GS安规基础知识一、安规基本概念1、额定电压是由制造厂为器具规定的电压。

2、额定电压范围是由制造厂为器具规定的电压范围，用其上限和下限来表示。

3、工作电压器具以额定电压并在正常工作条件下运行时，其所考虑的那部分所承受的最高电压。

注1：需考虑控制器和开关设备不同位置的影响。

注2：工作电压已将谐振电压考虑在内。

注3：在确定工作电压时，瞬间电压的影响可忽略。

4、额定输入功率由制造厂为器具规定的输入功率。

5、额定输入功率范围由制造厂为器具规定的输入功率范围，用其上限和下限来表示。

6、额定电流由制造厂为器具规定的电流。

注：如果没有为器具规定电流，则额定电流：——对于电热器具，为由额定输入功率和额定电压计算出的电流；——对于电动器具和联合型器具，为器具以额定电压在正常工作条件下运行时测得的电流；7、额定频率由制造厂为器具规定的频率。

8、额定频率范围由制造厂为器具规定的频率范围，用其上限和下限来表示。

9、安全防护方面的基本概念：(1)基本绝缘：施加于带电部件对电击提供基本防护的绝缘。

(2)附加绝缘：万一基本绝缘失效，为了对电击提供防护，而对基本绝缘另外施加的独立绝缘。

(3)双重绝缘：由基本绝缘和附加绝缘构成的绝缘系统。

(4)加强绝缘：在本标准规定的条件下，提供与双重绝缘等效的防电击等级，而施加于带电部件的单一绝缘。

注：作为一个单独的绝缘系统，能够在可接触部分与带电部件直接提供与双重绝缘等效的防护，穿通厚度至少为2mm。

(5)功能性绝缘：在不同电势的导电部件之间的绝缘，仅为器具的正确运行所需。

注：绝缘厚度的要求：基本绝缘或附加绝缘厚度不小于1.0mm；加强绝缘厚度不小于2.0mm。

10、爬电距离两个导电部件之间，或一个导电部件与器具的易触及表面之间沿绝缘材料表面测量的最短路径。

11、电气间隙两个导电部件之间，或一个导电部件与器具的易触及表面之间的空间最短距离。

注意：塑胶材料的电镀表面认为是导电部件。

12、带电部件在正常使用时,通电的导线或导电性部件(包括中性线)，但不包括PEN导线(注符合8.1.4条件的不是带电部件)。
