安规基本知识

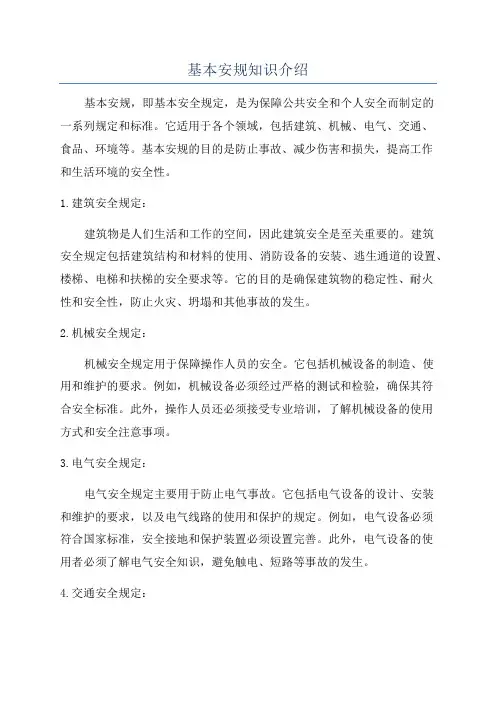

基本安规知识介绍基本安规，即基本安全规定，是为保障公共安全和个人安全而制定的一系列规定和标准。

它适用于各个领域，包括建筑、机械、电气、交通、食品、环境等。

基本安规的目的是防止事故、减少伤害和损失，提高工作和生活环境的安全性。

1.建筑安全规定：建筑物是人们生活和工作的空间，因此建筑安全是至关重要的。

建筑安全规定包括建筑结构和材料的使用、消防设备的安装、逃生通道的设置、楼梯、电梯和扶梯的安全要求等。

它的目的是确保建筑物的稳定性、耐火性和安全性，防止火灾、坍塌和其他事故的发生。

2.机械安全规定：机械安全规定用于保障操作人员的安全。

它包括机械设备的制造、使用和维护的要求。

例如，机械设备必须经过严格的测试和检验，确保其符合安全标准。

此外，操作人员还必须接受专业培训，了解机械设备的使用方式和安全注意事项。

3.电气安全规定：电气安全规定主要用于防止电气事故。

它包括电气设备的设计、安装和维护的要求，以及电气线路的使用和保护的规定。

例如，电气设备必须符合国家标准，安全接地和保护装置必须设置完善。

此外，电气设备的使用者必须了解电气安全知识，避免触电、短路等事故的发生。

4.交通安全规定：交通安全规定旨在保护驾驶员和行人的生命安全。

它包括驾驶人员的训练和考试要求、交通标志和信号灯的规定、车辆的技术要求以及行人的交通安全教育等。

交通安全规定的重点是预防交通事故的发生，减少交通伤亡和财产损失。

5.食品安全规定：食品安全规定用于保障食品的安全和卫生。

它包括食品的生产、加工、运输和销售的规定。

例如，食品生产企业必须遵守卫生标准，使用安全的原料和生产工艺。

食品销售企业必须对食品进行检验和质量控制，确保食品安全。

6.环境安全规定：环境安全规定用于保护环境和预防环境污染。

它包括工业企业、建筑工地和公共设施的污染防治措施的要求。

例如，企业必须配备污染治理设施，严格控制废水、废气和固体废物的排放。

此外，环境监测和评估也是环境安全规定的重要内容。

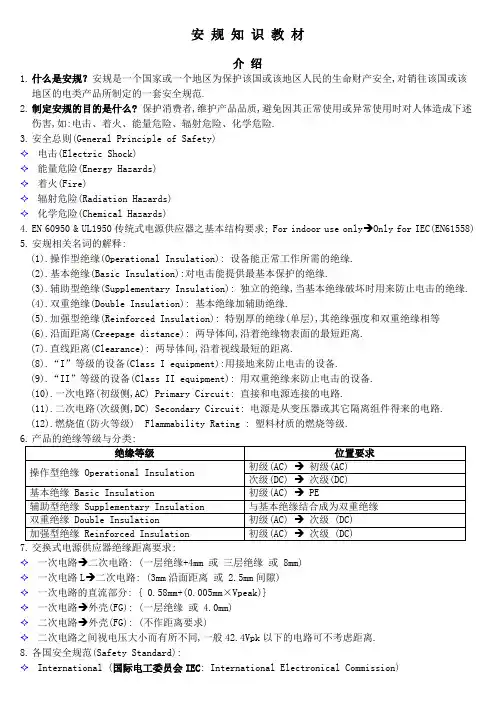

安规知识教材介绍1.什么是安规？安规是一个国家或一个地区为保护该国或该地区人民的生命财产安全,对销往该国或该地区的电类产品所制定的一套安全规范.2.制定安规的目的是什么?保护消费者,维护产品品质,避免因其正常使用或异常使用时对人体造成下述伤害,如:电击、着火、能量危险、辐射危险、化学危险.3.安全总则(General Principle of Safety)✧电击(Electric Shock)✧能量危险(Energy Hazards)✧着火(Fire)✧辐射危险(Radiation Hazards)✧化学危险(Chemical Hazards)4.EN 60950 & UL1950传统式电源供应器之基本结构要求; For indoor use only→Only for IEC(EN61558)5.安规相关名词的解释:(1).操作型绝缘(Operational Insulation): 设备能正常工作所需的绝缘.(2).基本绝缘(Basic Insulation):对电击能提供最基本保护的绝缘.(3).辅助型绝缘(Supplementary Insulation): 独立的绝缘,当基本绝缘破坏时用来防止电击的绝缘.(4).双重绝缘(Double Insulation): 基本绝缘加辅助绝缘.(5).加强型绝缘(Reinforced Insulation): 特别厚的绝缘(单层),其绝缘强度和双重绝缘相等(6).沿面距离(Creepage distance): 两导体间,沿着绝缘物表面的最短距离.(7).直线距离(Clearance): 两导体间,沿着视线最短的距离.(8).“I”等级的设备(Class I equipment):用接地来防止电击的设备.(9).“II”等级的设备(Class II equipment): 用双重绝缘来防止电击的设备.(10).一次电路(初级侧,AC) Primary Circuit: 直接和电源连接的电路.(11).二次电路(次级侧,DC) Secondary Circuit: 电源是从变压器或其它隔离组件得来的电路.(12).燃烧值(防火等级) Flammability Rating : 塑料材质的燃烧等级.6.产品的绝缘等级与分类:7.交换式电源供应器绝缘距离要求:✧一次电路→二次电路: (一层绝缘+4mm 或三层绝缘或 8mm)✧一次电路L→二次电路: (3mm沿面距离或 2.5mm间隙)✧一次电路的直流部分: { 0.58mm+(0.005mm×Vpeak)}✧一次电路→外壳(FG): (一层绝缘或 4.0mm)✧二次电路→外壳(FG): (不作距离要求)✧二次电路之间视电压大小而有所不同,一般42.4Vpk以下的电路可不考虑距离.8.各国安全规范(Safety Standard):✧International (国际电工委员会IEC: International Electronical Commission)✧Intercontinental (欧洲共同标准EN: European Norm)✧National (英国标准BS: British Standard)✧IEC60065: Safety Requirements for Mains Operated Electronic and Related Apparatus forHousehold and Similar General Use (电网电源供电的家用和类似一般用途的电子及相关设备的安全要求)✧IEC60335: Safety of Household and Similar Electrical Appliances (家用和类似用途电器设备的安全)✧IEC60601: Medical Electrical Equipment (医疗电器设备)✧IEC61558: Isolating Transformers and Safety Isolating Transformers Requirements (隔离变压器和安全隔离变压器的技术要求)✧IEC60950: Safety of Information Technology Equipment, Including Electrical BusinessEquipment (信息技术设备,包括电气事务设备的安全)✧UL1012(E108269): Power Supplies (电源供应器)✧UL1310(E82456): Class2 Power Units (2级电源设备)✧UL1411(E58127): Transformers and Motor Transformers for Use in Audio-, Radio-, andTelevision- Type Appliances (用于音频,无线电和电视类设备的变压器及马达变压器)✧UL1585(E78675): Class2 & Class3 Transformers (2级和3级变压器)9.安规专业术语(Safety Terminology)(1).电压分类:危险电压(Hazardous Voltage): > 42.4Vac peak, or 60Vdc特低电压(ELV: Extra Low Voltage): < 42.4Vac peak, or 60Vdc安全特低电压(SELV: Safety Extra Low Voltage)通信网络电压(TNV: Telecommunication Network Voltage)(2).绝缘分类:基本绝缘(Basic Insulation)附加绝缘(Supplementary Insulation)双重绝缘(Double Insulation) = B + S加强绝缘(Reinforce Insulation) = D(3).设备分类:I类设备(Class I Equipment): B + groundingII类设备(Class II Equipment): D (w/o grounding)III类设备(Class III Equipment): SELV2类变压器(Class 2 Transformer): Vo < 30Vac rms or 60Vdc; Io < 8A; Po < 100WCE = LVD + EMC:低电压指令(LVD: Low Voltage Directive, 50~1000Vac, 75~1500Vdc)电磁兼容性指令(EMC: Electro-Magnetic Compatibility)EMC=EMS: Emission + EMI: Immunity10.各国安规介绍11.各国输入电压及插头介绍.12.安规申请途径.A.向当地安规公司提出申请.B.委托安规代理公司提出申请.C.透过第3国安规公司申请.D.透过第3国安规取得(BC CERTIFICATION BODIES)测试报告后申请.9.安规申请注意事项A.安规申请填写申请人,登录者,制造工厂时,登录者一定要填立德公司.B.每个安规的标准不一,申请前一定要先确认申请哪一国安规,申请哪一个标准.C.若客户有自己的PART NO 或MODEL NO一定要加上.10.相关安规标准美国标准加拿大标准欧盟标准国际标准英国标准中国标准UL1310 CSA22.2NO.223 EN61558 IEC742 BS3535 GB13028UL1950 CSA22.2NO.950 EN60950 IEC950 BS7002 GB4943UL1585 CSA22.2NO.66 EN60335 IEC335 / GB4706UL1411 CSA22.2NO.1 / / / /UL2601 CSA22.2NO.125 EN60601 IEC601 / /UL1012 / EN60065 IEC65 BS415 GB8898UL1492 CSA22.2NO.234 / / / /一. UL安规1.UL安规分类:a. LISTED:申请后可单独于市面上销售MARKb.RECOGNIZE:零件认可.不可单独于市面上销售.MARK.2.申请的安规编号:3.UL.CSA档案归档方式:4.铭板上应标注意事项:a.登录者的名称或商标b.MODLE NO.c.电气规格d.输出极性e.警告标示f.制造周期g.制造工厂h.铭版厂商二. 欧盟安规1.产品于欧盟销售须挂CE→强制性要求.2.CE标示的基本意义:制造者或其代理商向使用者保证(a).所销售之产品符合相关欧市指令规定的健康及安全要求.(b).对该产品在正常使用情况下.所引起之伤害或损失.承担完全责任.(c).使用者.同业或其它团体提出指控时.供货商必须提出符合证明.若市场上发现不符合要求之产品时.供货商必须回收所有产品.若引起伤害或损失.必须承担赔偿或法律责任.3.电器产品挂CE MARK须符合:(a).低电压指令(LVD)(93-68-EEC):通过引用技术标准.对产品做检验.(b).电磁兼容性指令(EMC)(89-336-EEC):EMC=EMI+EMS {CONDUCTION(传导), RADIATION(辐射)}EMC:电磁兼容性.EMI:电磁耐受性EMS:电磁干扰4.CE标示步骤:a.执行样品检验b.建立技术数据c.实施品保制度d.签署保证日期e.贴附CE MARK三．中国安规1.分类: (1)CCIB(中国进出口商品质量认证中心与国家出入境检验技术监督局): 从国外销入中国须申请CCIB. (2)CCEE(中国电工产品认证委员与国家质量技术监督局):直接在中国制造做内销产品用.2.申请CCIB及CCEE须经工厂认证(品质系统)及型式认证(产品认证).两项认证通过后才可挂CCIB或CCEE MARK.并且每年对工厂作追踪复核.3.申请CCIB有工厂认证证书.DT:S20287.(S:上海 B:北京 G:广州),CCEE没有工厂认证证书.4.铭版标示:电源适配器型号输入输出极性产地CCIB或CCEE MARKCCIB:在CCIB S&E MARK下方放工厂认证号码.CCEE:在CCEE长城MARK下方放产品认证号码及标准书号码.四. 日本安规T-MARK1.T-MARK分甲种电气:强制须申请T-MARK安规.(变压器属甲种电气)乙种电气:不强制申请安规.2.申请T-MARK须经工厂认证(品质系统)及型式认证(产品认证).两项通过后才能拿到证书.TX及DT俩厂的证书号码不一样.3.申请选项:INPUT:125VAC以下.OUTPUT VOLTAGE15V以下or15-30V.VA:10VA以下or10-20VA or 20-30VA.4.目前申请T-MARK之分类:A.AC-DC交流电动机等应用机器类(证书号码91-XXXXX)◆证书有效期5年(有效期内重申请获准.可延续旧号码)X1.5倍.◆O/P NO LOAD电压须≦VL18VA.(以VA标示)◆铭版标示:I/P:100VAC 50/60HZO/P:12VDC 800mA(以电流标示)B.AC-AC小型单相变压器类(证书号码61-XXXXX)◆证书有效期7年X1.2倍.◆O/P NO LOAD电压须≦VL◆O/P CORD的截面积最少须大于0.5mm2(至少须使用AWG#20线)◆铭版标示:I/P:100VAC 50/60HZ.(无VA标示)O/P:12VAC 9.6VA(以VA标示)耐压测试要求2.欧洲、澳洲及中国地区补充说明:✧以上耐压测试要求取常见通用的情况. 即美, 加地区输入电压设为: 110~120Vac, 60Hz; 日本为:100Vac, 50/60Hz; 欧洲, 澳洲及中国地区为: 220~240Vac, 50Hz(+6%, -10%). 表I输出若未注明, 则皆在CLASS 2 & 3范围; 表II输出若未注明, 则皆为CLASS II的绝缘等级, 若输出功率超过范围或有保护接地结构的CLASS I绝缘等级的耐压标准请向安规查询.✧耐压测试在常规温升测试或湿热测试后立刻进行, 测试电压为60Hz交流, 测试持续1分种. 测试电压提升至120%时, 测试时间可缩短至1秒钟.✧V PRI max.表示最大输入电压, V PRI (test)表示输入测试电压, V SEC max.表示最大输出电压. 交流电压值均为rms均方根值.国际法规介绍✧ANSI/UL : 美国标准. 使用于美国认证. 所有的NRTL都采用UL或ANSI/UL 标准 (UL, ETL)✧CSA : 加拿大标准. 使用于加拿大认证. SCC认可实验室都采用CSA标准(CSA, ETLc, ULc)✧EN: 欧洲标准.使用于所有的EU/EEA/CENELECT国家(CE, SEMKO, VDE, TUV) CE MARKING 采用之标准.✧IEC: 国际标准.国际间所制定的基本标准,为全世界各国所采用,UL、CSA亦普遍采用以IEC为基本的新标准.用于Adaptor, Power supply 标准✧一般用途的Adaptor (General purpose use): 适用的标准是IEC/EN 60742 或IEC/EN 61558, IEC/EC60742是旧标准,即将不再使用来认证,且只适用于Linear Adaptor. IEC/EN61558则是一部新标准, 适用范围较大,包含Linear 及Switching 的Adaptor 都适用.法规标准介绍(补充)✧玩具专用的Adaptor :适用的标准是IEC/EN 61558-2-7✧信息产品专用的Adaptor : 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor, 只能专供信息产品使用,不论是Linear或是Switching 均适用.✧音响视讯产品(Audio/Video) 专用的Adaptor : 适用的标准是IEC/EN 60065, 如果以此标准认证的Adaptor, 只能专供音响视讯产品,不论是Linear或是Switching 均适用.✧医疗仪器专用的Adaptor: 适用的标准是IEC/EN 60601, 如果以此标准认证的Adaptor, 只能专供医疗仪器使用, 不论是Linear或是Switching 均适用.✧量测仪器专用的Adaptor : 适用的标准是IEC/EN 61010, 如果以此标准认证的Adaptor, 只能专供量测仪器使用不论是Linear或是Switching 均适用.✧一般用途的Charger Adaptor : 适用的标准是IEC/EN 60335-2-29, 如果以此标准认证的充电器, 是指供给一般的商用电池或汽车电池使用. 不论是Linear或是Switching 均适用.✧行动电话使用的充电器(Charger Adaptor): 适用的标准是IEC/EN 60950, 如果以此标准认证的Adaptor,只能专供音响视讯产品,不论是Linear或是Switching 均适用.标示 (Label & Marking)(1)✧NP(Nameplate)主标签内容:---- 制造商名 (Manufacturer name)或商标 (Trade name)---- 型号(Model designation)---- 输入电压 (Input voltage or Voltage range)---- 输入电流(Input current) → Only for 60950 & 60336-2-29---- 额定频率 (Rate frequency)---- 直流符号 (DC symbol)---- 交流符号 (AC symbol)---- 输出电压 (Output voltage)---- 输出电流( Output current)---- 输出功率 (Output power)---- 第二类产品符号 (Class 11 equipment)---- 变压器输出保护型式符号→ Only for 60742 & 61558---- For indoor use only → Only for 61558---- IPXX (IF NOT IP20)标示 (Lable & Marking)(2)其它标示:--- 安全接地标示符号--- 保险丝更换警语 :CAUTION -- For continued protection against risk of electric, replace only with same type and rating of fuse--- 保险丝规格 :F (快熔, T (慢熔), L (低熔断容量), H(高熔断容量), 电流(A), 电压(V)Example → T 2A L 250V--- 开关标示--- 外接电源线端子标示 : L(火线), N(零线)--- 直流电输出极性： +,---- 属于充电器(Battery charger, 60335-2-29)的特殊警示语,Example → CAUTION: FOR USE WITH NB-5G CHARGER ONLY常用符号Vac: Vdc: Power ON/OFF:Service manual: Stand-by: Electric Shock hazard:Hot surface: Double insulation:Class III:Protective earthing:Indoor use only:Isolating transformer:Fail-safe transformer: For toy transformer:国际标准规格一览表各国电压及插座。

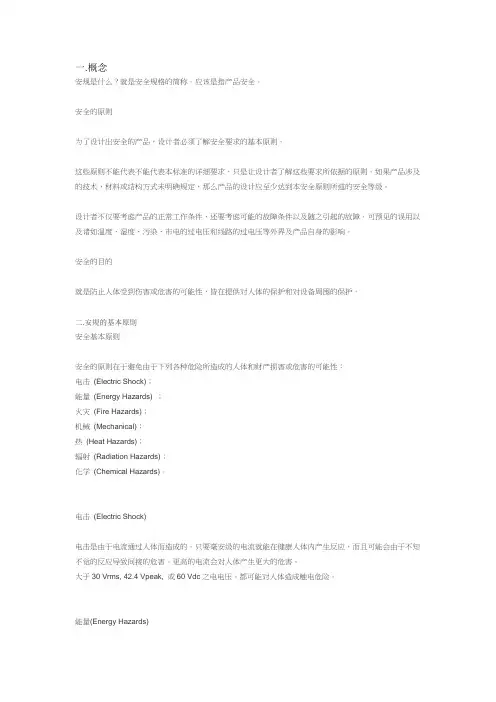

一.概念安规是什么？就是安全规格的简称。

应该是指产品安全。

安全的原则为了设计出安全的产品，设计者必须了解安全要求的基本原则。

这些原则不能代表不能代表本标准的详细要求，只是让设计者了解这些要求所依据的原则。

如果产品涉及的技术，材料或结构方式未明确规定，那么产品的设计应至少达到本安全原则所述的安全等级。

设计者不仅要考虑产品的正常工作条件，还要考虑可能的故障条件以及随之引起的故障，可预见的误用以及诸如温度、湿度、污染、市电的过电压和线路的过电压等外界及产品自身的影响。

安全的目的就是防止人体受到伤害或危害的可能性，皆在提供对人体的保护和对设备周围的保护。

二.安規的基本原則安全基本原则安全的原则在于避免由于下列各种危险所造成的人体和财产损害或危害的可能性：电击(Electric Shock)；能量(Energy Hazards) ；火灾(Fire Hazards)；机械(Mechanical)；热(Heat Hazards)；辐射(Radiation Hazards)；化学(Chemical Hazards)。

电击(Electric Shock)电击是由于电流通过人体而造成的。

只要毫安级的电流就能在健康人体内产生反应，而且可能会由于不知不觉的反应导致间接的危害。

更高的电流会对人体产生更大的危害。

大于30 Vrms, 42.4 Vpeak, 或60 Vdc之电电压。

都可能对人体造成触电危险。

能量(Energy Hazards)大电流电源或大电容电路的相邻电极间短路时﹐可能导致引起下述的危险﹕● 燃烧﹔● 起弧﹔● 溢出熔融金属。

就此而论﹐甚至接触带安全电压的电路也可能是危险的。

减小这种危险的方法包括﹕● 隔离﹔● 屏蔽﹔● 使用安全联锁装置。

火灾(Fire Hazards)正常工作条件下过载﹑组件失效﹑绝缘击穿或连接松动都可能产生导致危险的过高温度。

但是﹐应保证设备内着火点产生的火焰不会蔓延到火源近区以外﹐也不会对设备的周围造成损害。

安规基础知识安规基础知识Document number：NOCG-YUNOO-BUYTT-UU986-1986UT安规基础知识灯具安规基础知识⼀、灯具防护等级分类灯具的分类⽅法很多，依照安全防护等级可以分为0类、I类、II类、III类。

1、0类灯具⼯作电压是⾼压，防触电保护采⽤基本绝缘，⽽⽆其他防触电保护措施的灯具。

此类灯具安全性能较差，⽬前欧美国家已不允许⽣产销售。

0类灯具⽆符号标识。

特征：⾼压、⽆接地线、单层绝缘。

2、I类灯具⼯作电压是⾼压，防触电保护采⽤单层绝缘基本绝缘外，还采⽤接地作为防触电保护的灯具。

I类灯具⽆符号标识，其内部可以包含有II类结构，即I类灯具内部分电⽓结构可以采⽤双绝缘的⽅式。

特征：⾼压、有接地、单层绝缘。

3、II类灯具⼯作电压是⾼压，防触电保护采⽤双层绝缘的灯具。

II类灯具⽤符号标识，其内部可以包含有III类结构。

特征：⾼压、⽆接地、双层绝缘。

4、III类灯具⼯作电压是安全电压的灯具。

III类灯具⽤符号标识。

特征：安全电压供电。

⼆、绝缘1、基本绝缘基本绝缘是灯具中⽤于带电体防触电保护最基本的绝缘，基本绝缘应能通过2U+1000V~的⾼压测试。

灯具的结构应能保障正常⾮拆卸状态下基本绝缘不能被⼿（测试⼿）触摸到。

2、补充绝缘在基本绝缘基础上增加的⼀层绝缘，⽤于当基本绝缘失效时的防触电保护，补充绝缘必须要固定。

补充绝缘应能通过2U+1750V~的⾼压测试。

3、双层绝缘基本绝缘、补充绝缘同时合并在⼀起称为双层绝缘，双层绝缘也称双绝缘、双重绝缘。

双层绝缘应能通过4U+2750V~的⾼压测试。

4、单层绝缘单层绝缘就是指基本绝缘，其各⽅⾯要求与基本绝缘相同。

5、加强绝缘加强绝缘也叫增强绝缘，其绝缘效果与双重绝缘相当的⼀种单⼀绝缘体。

从其结构来看⼀般仅有⼀层，或由不能单独分割测量的多层组成。

加强绝缘与双层绝缘⼀样要能通过4U+2750V~的⾼压测试。

三、安全距离1、爬电距离爬电距离就是带电体与外露⾦属体或灯具外表⾯之间绝缘体内表⾯的总距离。

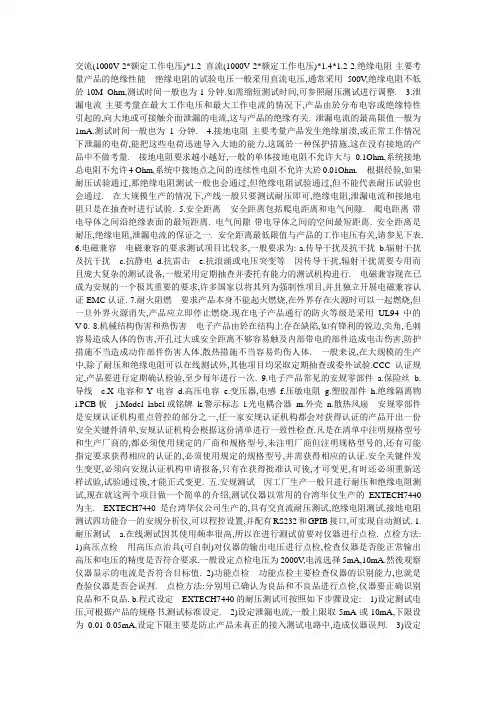

交流(1000V 2*额定工作电压)*1.2 直流(1000V 2*额定工作电压)*1.4*1.2 2.绝缘电阻-主要考量产品的绝缘性能绝缘电阻的试验电压一般采用直流电压,通常采用500V,绝缘电阻不低於10M Ohm,测试时间一般也为1分钟.如需缩短测试时间,可参照耐压测试进行调整. 3.泄漏电流-主要考量在最大工作电压和最大工作电流的情况下,产品由於分布电容或绝缘特性引起的,向大地或可接触介面泄漏的电流,这与产品的绝缘有关. 泄漏电流的最高限值一般为1mA.测试时间一般也为1分钟. 4.接地电阻-主要考量产品发生绝缘崩溃,或正常工作情况下泄漏的电荷,能把这些电荷迅速导入大地的能力,这属於一种保护措施,这在没有接地的产品中不做考量. 接地电阻要求越小越好,一般的单体接地电阻不允许大与0.1Ohm,系统接地总电阻不允许4 Ohm,系统中接地点之间的连续性电阻不允许大於0.01Ohm. 根据经验,如果耐压试验通过,那绝缘电阻测试一般也会通过,但绝缘电阻试验通过,但不能代表耐压试验也会通过. 在大规模生产的情况下,产线一般只要测试耐压即可,绝缘电阻,泄漏电流和接地电阻只是在抽查时进行试验. 5.安全距离安全距离包括爬电距离和电气间隙. 爬电距离-带电导体之间沿绝缘表面的最短距离. 电气间隙-带电导体之间的空间最短距离. 安全距离是耐压,绝缘电阻,泄漏电流的保证之一. 安全距离最低限值与产品的工作电压有关,请参见下表.6.电磁兼容电磁兼容的要求测试项目比较多,一般要求为: a.传导干扰及抗干扰b.辐射干扰及抗干扰 c.抗静电 d.抗雷击 e.抗浪涌或电压突变等因传导干扰,辐射干扰需要专用而且庞大复杂的测试设备,一般采用定期抽查并委托有能力的测试机构进行. 电磁兼容现在已成为安规的一个极其重要的要求,许多国家以将其列为强制性项目,并且独立开展电磁兼容认证-EMC认证.7.耐火阻燃要求产品本身不能起火燃烧,在外界存在火源时可以一起燃烧,但一旦外界火源消失,产品应立即停止燃烧.现在电子产品通行的防火等级是采用UL94中的V-0.8.机械结构伤害和热伤害电子产品由於在结构上存在缺陷,如有锋利的锐边,尖角,毛刺容易造成人体的伤害,开孔过大或安全距离不够容易触及内部带电的部件造成电击伤害,防护措施不当造成动作部件伤害人体,散热措施不当容易灼伤人体. 一般来说,在大规模的生产中,除了耐压和绝缘电阻可以在线测试外,其他项目均采取定期抽查或委外试验.CCC认证规定,产品要进行定期确认检验,至少每年进行一次.9.电子产品常见的安规零部件 a.保险丝 b.导线 c.X电容和Y电容d.高压电容 e.变压器,电感f.压敏电阻g.塑胶部件h.绝缘隔离物i.PCB板j.Model label或铭牌k.警示标志l.光电耦合器m.外壳n.散热风扇安规零部件是安规认证机构重点管控的部分之一,任一家安规认证机构都会对获得认证的产品开出一份安全关键件清单,安规认证机构会根据这份清单进行一致性检查.凡是在清单中注明规格型号和生产厂商的,都必须使用规定的厂商和规格型号,未注明厂商但注明规格型号的,还有可能指定要求获得相应的认证的,必须使用规定的规格型号,并需获得相应的认证.安全关键件发生变更,必须向安规认证机构申请报备,只有在获得批准认可後,才可变更,有时还必须重新送样试验,试验通过後,才能正式变更. 五.安规测试因工厂生产一般只进行耐压和绝缘电阻测试,现在就这两个项目做一个简单的介绍,测试仪器以常用的台湾华仪生产的EXTECH7440为主. EXTECH7440是台湾华仪公司生产的,具有交直流耐压测试,绝缘电阻测试,接地电阻测试四功能合一的安规分析仪,可以程控设置,并配有RS232和GPIB接口,可实现自动测试. 1.耐压测试 a.在线测试因其使用频率很高,所以在进行测试前要对仪器进行点检. 点检方法: 1)高压点检用高压点治具(可自制)对仪器的输出电压进行点检,检查仪器是否能正常输出高压和电压的精度是否符合要求.一般设定点检电压为2000V,电流选择5mA,10mA.然後观察仪器显示的电流是否符合目标值. 2)功能点检功能点检主要检查仪器的识别能力,也就是查验仪器是否会误判. 点检方法:分别用已确认为良品和不良品进行点检,仪器要正确识别良品和不良品. b.程式设定EXTECH7440的耐压测试可按照如下步骤设定: 1)设定测试电压,可根据产品的规格书,测试标准设定. 2)设定泄漏电流,一般上限取5mA或10mA,下限设为0.01-0.05mA,设定下限主要是防止产品未真正的接入测试电路中,造成仪器误判. 3)设定电压爬升时间,根据有关安规标准的规定,电压爬升有一定的速率,但从最低爬升到最高时间不得少於1秒. 4)定义测试通道,H表示高压端,L表示低压端,0表示该通道关闭. 5)电弧侦测设置,一般情况下,电弧侦测都应设置为开,但有些特产品电弧侦测需要设置为关. 6)频率选择,根据产品使用电压的频率选择,如果是通用型,一般选择60Hz. 7)偏差测试,因在高压情况下,测试线路和测试治具的分布电容产生漏电流,造成漏电流的读数误差,因此要进行偏差测试,让仪器自动扣除这部分误差. 8)连续测试设置,如果耐压测试结束後,还要继续测试其他本仪器提供的测试项目,可设置为开,仪器会自动转入下一个项目的测试. c.测试前的准备1)首先要确认仪器是否可靠接地.电源线,高压线有无破损,工作场所的地面是否舖上绝缘胶皮,或穿戴好绝缘鞋,绝缘手套等防护装置,取出佩戴的静电环. 2)确认测试线路治具连接无误.3)确认选择的测试程式於所测试的产品安规要求是否吻合. d.测试1)将待测品接入测试电路中,注意接线时高压线要接产品的高压端,馈线(地线或低压线)接产品的低压端.一般要将高压端的所有引线都要短接在一起,低压端也同样如此.不要认为一次侧纵是比二次侧电压高. 2)确认连接无误,可以开始测试,测试刚开始时,由於电路中存在分布电容,此时电容充电漏电流会较高,也很不稳定,随着时间的延长,漏电流会慢慢下降,应纪录最後的漏电流数值. 3)在测试过程中,人体不要触及带电部分,以防受到电击伤害. 2.绝缘电阻测试绝缘电阻一般不作测试,根据经验,如果耐压测试通过,就意味着绝缘电阻测试也会通过.因为耐压测试的试验电压比绝缘电阻的试验电压高很多. 绝缘电阻的测试方式与耐压测试差不多,只不过绝缘电阻测试使用的是直流电压,纪录数值是绝缘电阻. 绝缘电阻测试程式的设定 a.进入绝缘电阻测试介面. b.测试电压的设定,一般取直流500V. c.充电电流的设定,先测试被测物的充电电流(仪器自动进行测试),取该数值的1/2作为测试的充电电流. d.绝缘电阻的上限设定,一般将此项设定为0,表示对上限不做限定. e.绝缘电阻的下限设定,一般设定为10M Ohm,也可根据要求输入相应的下限. 判定延迟时间的设定,一般设为1秒,也可根据产品的自身特性设定.f.测试通道的设定与耐压测试相同. 保险管的安规标识齐全保险丝附近是否有6 项完整的标识，包括保险丝序号、熔断特性、额定电流值、防爆特性、额定电压值、英文警告标识。

安规的基本知识一、安规简介：一般每个国家均有自己国家的安全规范，而且不同的国家或地区对安规所对应的要求也不相同。

例如：中国——GB；国标即将于2002年由3C标志所取代。

长城认证及CCIB 与中国检验检疫局统称3C标志，凡内销产品务必申请。

日本——JIS；日本安规即将于2002年4月1日由PSE标志所取代。

美国——UL；加拿大——CSA；德国——VDE；英国——BSI；欧洲——GS；澳地利——VE；智利——SICAL；墨西哥——NOM由于各国的使用电压基本集中于AC 220V～240V 50HZ和AC 110V～120V 50HZ；60HZ。

故通常我们将安规分为两种（GS UL）。

GS一般是欧洲方面的安规（AC 220V～240V 50HZ）的简称。

而UL一般指美国，加拿大等（AC 110V～120V 60HZ）的简称。

中国的国标（GB）是与IEC 335-1（1991）第3版等效的，IEC是国际电气技术委员会简称。

二、安规的基本知识。

安规所涉及的知识和范围十分广泛，而且纷繁复杂，如果要详细的讲述，几乎不可能几乎要通合几十种不同方面安规的测试，下面简单的讲一下测试名称：1.产品的干烧寿命测试；2.电源线的拉力；3.耐压测试；4.跌落强度测试；5.电源线曲折性能测试；6.溢水测试；7.泄漏电流测试；8.斜度测试；9.开关旁路测试；10.温升测试等等。

三、安规知识的作用安规，从广义上讲，就是对我们人体一些安全方面的知识帮安规涉及到方方面面就较多。

如果从消费者的角度讲，安规就是保护自己的安全，而对于产品制造者来讲，安规又是保护消费者的安全，随着社会的发展，人类自身残志不残保护意识的增强，那么人们的产品的安全性能越来越会提出更高的要求，而安规知识也是要我们在日常的生活和工作中不断的总结、积累、学习、进步的。

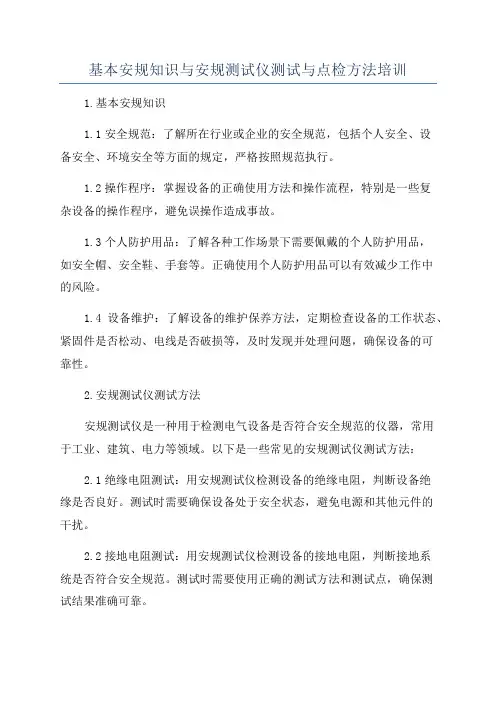

基本安规知识与安规测试仪测试与点检方法培训1.基本安规知识1.1安全规范：了解所在行业或企业的安全规范，包括个人安全、设备安全、环境安全等方面的规定，严格按照规范执行。

1.2操作程序：掌握设备的正确使用方法和操作流程，特别是一些复杂设备的操作程序，避免误操作造成事故。

1.3个人防护用品：了解各种工作场景下需要佩戴的个人防护用品，如安全帽、安全鞋、手套等。

正确使用个人防护用品可以有效减少工作中的风险。

1.4设备维护：了解设备的维护保养方法，定期检查设备的工作状态、紧固件是否松动、电线是否破损等，及时发现并处理问题，确保设备的可靠性。

2.安规测试仪测试方法安规测试仪是一种用于检测电气设备是否符合安全规范的仪器，常用于工业、建筑、电力等领域。

以下是一些常见的安规测试仪测试方法：2.1绝缘电阻测试：用安规测试仪检测设备的绝缘电阻，判断设备绝缘是否良好。

测试时需要确保设备处于安全状态，避免电源和其他元件的干扰。

2.2接地电阻测试：用安规测试仪检测设备的接地电阻，判断接地系统是否符合安全规范。

测试时需要使用正确的测试方法和测试点，确保测试结果准确可靠。

2.3鼠笼转速测试：用安规测试仪测试电动机等设备的转速，判断设备的运转状态是否正常。

测试时需要根据设备的类型和规格选择合适的测试方法和测试点。

2.4电气安全测试：用安规测试仪检测设备的漏电流、接触电压等参数，判断设备的电气安全性。

测试时需要根据设备的种类和要求选择合适的测试方法和测试点。

3.安规测试仪点检方法安规测试仪的点检是指对仪器设备进行定期的检查和维护，以保证其性能和使用寿命。

以下是一些常见的安规测试仪点检方法：3.1外观检查：检查仪器的外观是否完好，是否有损坏或脏污现象，确保仪器的使用安全和信号的准确性。

3.2连接线检查：检查仪器的连接线是否完好，是否有断开、接触不良等问题，确保测试的准确性和可靠性。

3.3校准检查：定期对仪器进行校准，确保测试结果的准确性。
