饱和器法生产硫酸铵的工艺简介硫酸铵是一种重要的化工原料，在农业、工业和医药等领域有着广泛的应用。
饱和器法是一种常用的生产硫酸铵的工艺，通过在稀硫酸溶液中使用氨气来反应生成硫酸铵。
本文将对饱和器法生产硫酸铵的工艺进行详细介绍。
工艺流程饱和器法生产硫酸铵的工艺通常包括以下几个步骤：1.氨气的制备：首先，制备所需的氨气。
氨气通常通过氨气解吸收法或氨气合成法进行制备。
在这两种方法中，氨气的纯度和浓度都是关键的参数，应根据具体情况进行选择。
2.稀硫酸溶液的制备：使用纯度高的浓硫酸和适量的水来制备稀硫酸溶液。
硫酸的浓度和用量要根据具体工艺要求进行控制。
3.氨气与稀硫酸的反应：将制备好的稀硫酸溶液置于饱和器中，并通过控制氨气的通入量和反应时间来控制反应的进行。
在反应过程中，氨气与硫酸发生中和反应生成硫酸铵。
4.结晶和分离：经过反应生成的硫酸铵溶液经过一段时间的冷却结晶，然后通过过滤或离心等分离技术获得固体硫酸铵。
工艺优势饱和器法生产硫酸铵的工艺具有以下优势：1.反应条件控制简单：通过控制稀硫酸溶液的浓度、氨气的通入量和反应时间等参数，可以实现对反应过程的精确控制，从而提高产品的质量和产量。
2.原料易得：硫酸和氨气是饱和器法生产硫酸铵的主要原料，两者都是常见的化工原料，易于获取。
3.生产成本低：饱和器法生产硫酸铵的生产设备简单，操作方便，相对于其他工艺而言，成本较低。
4.产品质量稳定：饱和器法生产的硫酸铵具有较高的纯度和稳定的化学成分，适用于各种工业和农业应用。
工艺改进饱和器法生产硫酸铵的工艺虽然有诸多优势，但也存在一些问题和改进空间：1.产能提升：目前的饱和器法生产硫酸铵的工艺对生产设备的要求较高，产能有限。
可以考虑采用更高效的饱和器设备，优化工艺参数，提高生产效率和产量。
2.废气处理：饱和器法生产硫酸铵产生的废气含有大量的氨气，对环境造成一定的污染。
可以采用废气脱氨技术对废气进行处理，减少氨气排放，保护环境。

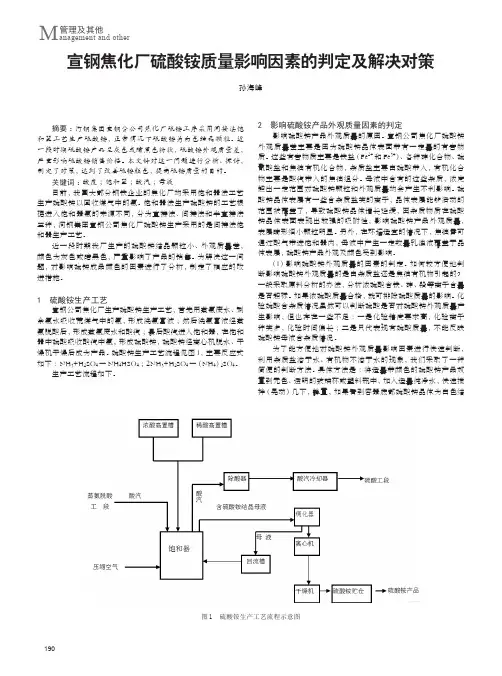

管理及其他M anagement and other宣钢焦化厂硫酸铵质量影响因素的判定及解决对策孙海峰摘要：河钢集团宣钢分公司焦化厂硫铵工序采用间接法饱和器工艺生产硫酸铵，正常情况下硫酸铵为白色结晶颗粒。
近一段时期硫酸铵产品呈灰色或暗黑色粉状，硫酸铵外观质量差，严重影响硫酸铵销售价格。
本文针对这一问题进行分析、探讨，制定了对策，达到了改善硫铵颜色，提高硫铵质量的目的。
关键词：酸度；饱和器；酸汽；母液目前，我国大部分钢铁企业的焦化厂均采用饱和器法工艺生产硫酸铵以回收煤气中的氨。
饱和器法生产硫酸铵的工艺根据进入饱和器氨的来源不同，分为直接法、间接法和半直接法三种，河钢集团宣钢公司焦化厂硫酸铵生产采用的是间接法饱和器生产工艺。
近一段时期我厂生产的硫酸铵结晶颗粒小、外观质量差，颜色为灰色或暗黑色，严重影响了产品的销售。
为解决这一问题，对影响硫铵成品颜色的因素进行了分析，制定了相应的改进措施。
1 硫酸铵生产工艺宣钢公司焦化厂生产硫酸铵生产工艺，首先用蒸氨废水、剩余氨水吸收荒煤气中的氨，形成洗氨富液；然后洗氨富液经蒸氨脱酸后，形成蒸氨废水和酸汽；最后酸汽进入饱和器，在饱和器中硫酸吸收酸汽中氨，形成硫酸铵，硫酸铵经离心机脱水、干燥机干燥后成为产品。
硫酸铵生产工艺流程见图1，主要反应式如下：NH3+H2SO4→NH4HSO4；2NH3+H2SO4→（NH4）2SO4。
生产工艺流程如下。
2 影响硫酸铵产品外观质量因素的判定影响硫酸铵产品外观质量的原因。
宣钢公司焦化厂硫酸铵外观质量差主要是因为硫酸铵晶体表面带有一定量的有害物质。
这些有害物质主要是铁盐（Fe2+和Fe3+）、各种砷化合物、硫氰酸盐和焦油有机化合物，杂质盐主要由硫酸带入，有机化合物主要是酸汽带入的焦油组分。
母液中含有的这些杂质，浓度超出一定范围对硫酸铵颗粒和外观质量均会产生不利影响。
硫酸铵晶体表层有一些含杂质盐类的离子，晶体表层能够活动的范围被覆盖了，导致硫酸铵晶体增长延缓，因杂质物质在硫酸铵晶体表面表现出较强的吸附性，影响硫酸铵产品外观质量，表层畸形细小颗粒明显。
饱和器法硫酸铵生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!饱和器法硫酸铵生产工艺流程主要包括以下几个步骤：1. 原料准备a. 硫酸：采购高纯度硫酸，一般要求硫酸浓度在98%以上。
饱和器法生产硫酸铵的工艺引言硫酸铵是一种重要的氮肥，广泛应用于农业生产中。
饱和器法是一种常用的生产硫酸铵的工艺方法。
本文将详细介绍饱和器法生产硫酸铵的工艺流程和关键步骤。
工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.原料准备：首先，需要准备硫酸和铵盐两种原料。
硫酸是生产硫酸铵的主要原料，铵盐是提供氨基离子的原料。
2.溶液调配：将一定比例的硫酸和铵盐溶解在水中，形成硫酸铵溶液。
根据实际需要，可以调整硫酸和铵盐的比例，以控制最终硫酸铵产品的含氮量。
3.饱和反应：将调配好的硫酸铵溶液引入饱和器中，通过控制反应温度和压力，使溶液中硫酸铵达到饱和状态。
反应时间一般较长，需要根据具体工艺要求进行调整。
4.结晶分离：饱和反应结束后，将饱和液体通过过滤或离心等方式进行分离，得到固体硫酸铵结晶。
随后，通过洗涤和干燥等工艺步骤，得到符合要求的硫酸铵成品。
关键步骤饱和器法生产硫酸铵的关键步骤主要包括饱和反应和结晶分离。
饱和反应饱和反应是整个生产工艺中最关键的步骤之一。
它直接影响硫酸铵的结晶过程和成品质量。
以下是饱和反应的一些关键要素：•温度控制：饱和反应中，温度的控制十分重要。
过高的温度会导致硫酸铵过度分解，产品中含氮量降低；过低的温度可能会影响反应速率和结晶质量。
因此，需要根据实际情况确定最适宜的反应温度。
•压力控制：反应区压力是影响饱和溶液温度和溶解度的重要因素。
通过控制反应器内的压力，可以调节溶液中硫酸铵的溶解度。
一般情况下，提高压力能够提高硫酸铵的溶解度，有利于生成较大颗粒的硫酸铵结晶。
•搅拌措施：通过适当的搅拌可以提高反应溶液的传质速度，促进硫酸铵的溶解和结晶。
搅拌过程中应避免过强的剪切力，以防止产生细小颗粒的硫酸铵结晶。
结晶分离结晶分离是将饱和液体中的硫酸铵结晶与母液分离的关键步骤。
以下是结晶分离的一些关键要素：•过滤设备：选择合适的过滤设备能够有效分离硫酸铵结晶和母液。
常用的过滤设备有板框式过滤机、离心机等。
饱和器法生产硫酸铵的工艺介绍硫酸铵是一种重要的化肥，在农业生产中具有广泛应用。
饱和器法是生产硫酸铵的常用工艺之一。
本文将介绍饱和器法生产硫酸铵的工艺流程及其基本原理。
工艺流程饱和器法生产硫酸铵的工艺流程主要包括以下几个步骤：1.造浆：将硫酸与铵溶液混合，形成硫酸铵的原始浆料。
通常采用浓硫酸和浓氨水来制备溶液。
2.泵送：将原始浆料通过泵送至饱和器内。
饱和器通常是一个密封的容器，能够在一定的温度和压力下维持浆料的相对稳定状态。
3.饱和：在饱和器内，通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，使溶液中含有尽可能多的硫酸铵。
4.结晶：将饱和溶液从饱和器中排出，并通过调节温度和压力等条件，使得硫酸铵的溶解度下降，从而促使溶液中的硫酸铵结晶出来。
5.分离：将硫酸铵晶体和剩余溶液进行分离。
通常采用过滤或离心等方法进行分离。
6.干燥：将分离出来的硫酸铵晶体进行干燥，以去除其中的水分。
7.包装：将干燥后的硫酸铵晶体进行包装，以便储存和销售。
基本原理饱和器法生产硫酸铵的基本原理是通过控制温度和压力等条件，使硫酸铵溶解度达到最大值，并利用溶解度的变化促使硫酸铵的结晶和分离。
在工艺流程中，首先将硫酸与铵溶液混合，形成硫酸铵的原始浆料。
通过泵送将浆料送入饱和器内，在饱和器内控制温度和压力，使硫酸铵达到饱和状态。
随后，降低温度和/或增加压力，使硫酸铵的溶解度下降，促使其结晶出来。
通过分离和干燥等步骤，最终得到干燥的硫酸铵晶体。
工艺优势饱和器法生产硫酸铵具有以下几个优势：1.工艺相对简单，易于实施和操作。
2.生产成本相对较低，能够降低硫酸铵的生产成本。
3.饱和器法能够高效地将硫酸铵溶解度提高至最大值，从而提高硫酸铵的产量。
4.硫酸铵晶体经过干燥后，能够方便地存储和运输。
工艺注意事项在饱和器法生产硫酸铵的过程中，需要注意以下几个问题：1.控制好饱和器内的温度和压力，以达到硫酸铵的最大溶解度。
2.应定期清洗饱和器，以防止结垢和堵塞等问题。
年产80万吨硫酸铵的工艺设计年产80 万吨硫酸铵的工艺设计摘要 (I)Abstract ........................................................................................ I I 引言.. (1) 第一章综述 (2)—1.1回收氨的目的及意义 (2)1.1.1氨的来源 (2)1.1.2回收氨的目的 (2)—1.1.3硫酸铵的性质和用途 (2)1.2硫酸铵生产方法 (3)—1.2.1老式饱和器法 ................................. 错误！未定义书签。
_1.2.2酸洗法 ......................................... 错误！未定义书签。
__ 1.2.3间接饱和器法................................ 错误！未定义书签。
__ 1.2.4喷淋式饱和器法............................... 错误！未定义书签。
1.3喷淋式饱和器法生产硫酸铵 (4)—1.3.1硫酸铵生产和结晶原理 (4)—1.3.2工艺优缺点 (6)第二章喷淋式饱和器法的工艺流程 (8)2.1喷淋式饱和器法生产硫酸铵的工艺流程 (8)2.2回收氨的影响因素及控制 (9)—2.2.1母液酸度 (9)—2.2.2母液温度 (10)—2.2.3母液搅拌 (11)—2.2.4离心分离和水洗 (11)2.2.5 杂质 (12)—2.2.6 晶比 (13)第三章饱和器的物料衡算和热量衡算 (14)3.1剩余氨水量的计算 (15)3.2氨的平衡及硫酸用量、干煤装入量的计算 (16)3.3水平衡及母液温度的确定 (17)3.3.1带入饱和器的水量17 3.3.2饱和器的出口煤气中的水蒸气分压18 3.3.3 母液最低温度的确定18 _3.3.4母液适宜温度的确定19 —3.4饱和器热平衡及煤气预热温度的确定 (19)—3.4.1输入热量Q入 (19)—3.4.2输出热量Q出 (22)第四章硫酸铵生产的主设备的计算 (24)4.1喷淋式饱和器 (24)4.2除酸器的计算 (27)结论 (30)致谢...................................... 错误！未定义书签。
找了两个(1) 工业制硫酸铵的方式，包括化学方程式1 ．饱和器法硫酸铵生产工艺流程(1) 鼓泡式饱和器法由鼓风机来的焦炉煤气，经电捕焦油器后进入煤气预热器。
在预热器内用间接蒸汽加热煤气到60〜70C或更高的温度，目的是为了使煤气进入鼓泡式饱和器蒸发饱和器内多余的水分，保持饱和器内的水平衡。
预热后的煤气沿饱和器中央煤气管进入饱和器，经泡沸伞从酸性母液中鼓泡而出，同时煤气中的氨被硫酸所吸收。
煤气出饱和器后进入除酸器，捕集其夹带的酸雾后，被送往粗苯工段。
鼓泡式饱和器后煤气含氨一般小于0.03g/m3冷凝工段的剩余氨水经蒸氨后得到的氨气，在不生产吡啶时，直接进入饱和器；当生产吡啶时将此氨气通入吡啶中和器。
氨在中和器内与母液中的游离酸及硫酸吡啶作用，生成硫酸铵，又随中和器回流母液返回饱和器。
饱和器母液中不断有硫酸铵生成，在硫酸铵含量高于其溶解度时，就析出结晶，并沉淀于饱和器底部。
其底部结晶被抽送到结晶槽，在结晶槽内使结晶长大并沉淀于底部。
结晶槽底部硫酸铵结晶放到离心机内进行离心分离，滤除母液，并用热水洗涤结晶，以减少硫酸铵表面上的游离酸和杂质。
离心分离的母液与结晶槽满流出的母液一同自流回饱和器中。
从离心机分离出的硫酸铵结晶经螺旋输送机，送入沸腾干燥器内，用热空气干燥后送入硫酸氨储斗，经称量包装入成品库。
为了使饱和器内煤气与母液接触充分，必须使煤气泡沸伞在母液中有一定的液封高度，并保证饱和器内液面稳定，为此在饱和器上还设有满流口，从满流口溢出的母液经插入液封内的满流管流入满流槽，以防止煤气逸出。
满流槽下部与循环泵链接，将母液不断地抽送到饱和器底部的喷射器。
因而一定的喷射速度，故饱和器内母液被不断循环搅动，以改善结晶过程。
煤气带入饱和器的煤焦油雾，在饱和器内与硫酸作用生成所谓的酸煤焦油，泡沫状酸煤焦油漂浮在母液面上，并与母液一起流入满流槽。
漂浮于满流槽液面上的酸煤焦油应及时捞出，或引入一分离处理装置与母液分离，以回收母液。
煤化工利用生产技术中，炼焦是应用最早的工艺，并且至今仍然是煤化工工业的重要组成部分。
炼焦主要产品是生产炼铁用焦炭，同时生产焦炉煤气、苯、萘、蒽、沥青以及碳素材料等产品。
在炼焦过程中，煤中的氮有1.2%~1.5%与芳香烃发生化合反应生产吡啶盐基。
其生成量主要取决于煤中氮含量及炼焦温度。
一般在煤气初冷器后煤气含吡啶盐基约为0.4~0.6 g/m3，其中轻吡啶盐基约占75%~85%。
回炉煤气中吡啶盐基含量约0.02~0.05 g/m3，即回收率达90%~95%。
本设计分别采用饱和器法生产硫酸铵回收氨，中和器法提取粗轻吡啶。
对于饱和器法生产硫酸铵的工艺，煤气经鼓风机和电捕焦油器之后进入预热器，然后进入饱和器。
煤气穿过饱和器在除酸器分离出液滴后，去脱硫或粗苯回收段。
结晶母液用泵从饱和器底部送至结晶槽，沉淀出结晶后满流母液回到饱和器。
结晶经分离器，干燥器成为硫酸铵成品。
对于中和器法提取粗轻吡啶，母液从结晶槽回流入沉淀槽，同蒸氨分凝器来的氨气一起进入中和器。
分解出的吡啶蒸汽等进入冷却器，经油水分离器后上层粗吡啶进入计量槽，放入储槽。
下层的分离水返回中和器。
硫酸铵产量1362.6kg/h；硫酸消耗量1367.1kg/h；氨损失率0.54%；带入饱和器总水量1408kg/h；饱和器出口煤气中水蒸气分压7.75kPa；母液最低温度54℃；煤气预热温度69.6℃；饱和器中央煤气管直径1530 mm；煤气进口管直径1090 mm；饱和器直径5000mm；饱和器高度7740 mm；除酸器进口管外径1660 mm；除酸器直径2720 mm；除酸器出口管在器内部分高度4150 mm；干燥器的沸腾床面积0.778㎡；干燥器直径1000 mm；干燥器溢流口高度388 mm；从反应器回收的吡啶盐基量18.355kg/h；母液处理量1087.29l/h；氨气的分配给中和器的质量分数95.7%；中和器直径1220 mm；中和器筒体高度1220 mm；中和器总高1775 mm；保温面积7.97㎡；设备质量756.03kg关键词：氮；氨；硫酸；饱和器；母液；硫酸铵：结晶：中和器；粗轻吡啶Use of coal chemical production technology, the coking process is applied first, and the coal chemical industry is still an important part. Coking main product is the production of iron using coke, while production of coke oven gas, benzene, naphthalene, anthracene, carbon materials, asphalt and other products.In the coking process, coal nitrogen with 1.2% to 1.5% of ammonia production with the aromatic pyridine base. Its amount depends on the nitrogen content of coal and coke temperature. Usually early in the gas after the gas cooler containing pyridine base is about 0.4 ~ 0.6 g/m3, which accounts for about 75% light pyridinium ~ 85%. Recycled content of gas in the pyridine base is about 0.02 ~ 0.05 g/m3, the recovery rate of 90% to 95%.The design of devices were used to the production of ammonium sulfate saturation recovery of ammonia, medium and light crude pyridine extraction device. Saturated ammonium sulfate for the production of process devices, gas and electricity by the blower after the tar into the preheater, then into the saturator. Saturated gas through the separation device in addition to the acid droplet, the last section of desulfurization or benzene recovery. Crystal liquor pump from the bottom of saturated sent to the crystallizer to precipitate out a full stream after crystallization mother liquor back to saturator. Crystallization by the separators, dryers as ammonium sulfate product. And devices for the extraction of light crude pyridine, mother liquor from the crystallization tank back into the settling tank, with the ammonia to the ammonia segregation device and went into the device. Decomposition of pyridine vapor from entering the cooler through the upper crude oil and water separator after the pyridine into the metering tank, into the tank. Lower returns in the separation of water and the device.Ammonium sulfate production 1362.6kg / h; sulfuric acid consumption 1367.1kg / h; ammonia loss rate of 0.54%; the total amount of water into the saturator 1408kg / h; saturated outlet gas in the steam pressure 7.75kPa; liquor minimum temperature54 ℃; Gas preheating temperature 69.6 ℃; saturator central gas pipe diameter 1530 mm; gas inlet tube diameter of 1090 mm; saturated with a diameter of 5000mm; saturator height of 7740 mm; addition to acid inlet pipe diameter 1660 mm; addition to acid with a diameter of 2720 mm ; In addition to acid inside the outlet pipe section in the height of 4150 mm; dryer fluidized bed area of 0.778 square meters; dryer diameter of 1000 mm; dryer overflow gate height 388 mm; recovered from the reactor volume of pyridine base 18.355kg / h; liquor handling capacity 1087.29l/ h; ammonia and the device assigned to the mass fraction of 95.7%; in and with a diameter of 1220 mm; in and device cylinder height 1220 mm; in and the device overall height 1775 mm; holding area 7.97 ㎡; equipment quality 756.03kg .Key words:nitrogen; ammonia; sulfuric acid; saturator law; liquor; ammonium sulfate: crystal: and in devices; pyridine目录第一章总论 (6)1.1 概述 (6)1.2 文献综述 (6)1.2.1 用硫酸回收氨的生产工艺原理 (7)1.2.2 从硫酸铵母液中制取粗轻吡啶工艺原理 (8)1.3 设计条件及要求 (10)1.4 工艺流程的确定 (11)第二章回收氨的工艺流程 (12)第三章硫酸铵生产的影响因素及其控制 (14)3.1 母液酸度 (14)3.2 母液温度 (15)3.3 母液搅拌 (16)3.4 离心分离和水洗 (16)3.5 杂质 (18)3.6 晶比 (19)第四章回收氨时物料平衡和热量平衡的计算 (20)4.1 物料衡算 (20)4.1.1氨的平衡及硫酸用量的计算和硫酸铵产量的计算 (20)4.1.2 水平衡及母液温度的确定 (21)4.2 热量衡算 (23)4.2.1输入热量 (23)4.2.2 输出热量 (26)第五章硫酸铵生产的主设备计算 (28)5.1 饱和器 (28)5.2 除酸器 (30)5.3 干燥器 (32)5.4 结晶槽 (37)第六章中和器法提取粗轻吡啶工艺流程 (39)第七章影响粗轻吡啶生产的因素及其控制 (41)7.1 吸收阶段 (41)7.2 中和及粗轻吡啶分离阶段 (42)第八章中和器的物料平衡工艺计算 (43)8.1 母液处理量 (43)8.2 分凝器后氨气分配给中和器的质量分数 (44)第九章回收粗轻吡啶的主要设备计算 (45)9.1 中和器 (45)9.2 冷凝冷却器 (46)9.3 沉淀槽 (46)第十章设计一览表 (47)参考文献 (48)设计体会与收获 (49)致谢 (50)第一章总论1.1概述炼焦化学产品在国民经济中占有重要的地位，炼焦化学工业是国民经济的一个重要部门，是钢铁联合企业的主要组成部分之一，是煤炭的综合利用工业。
