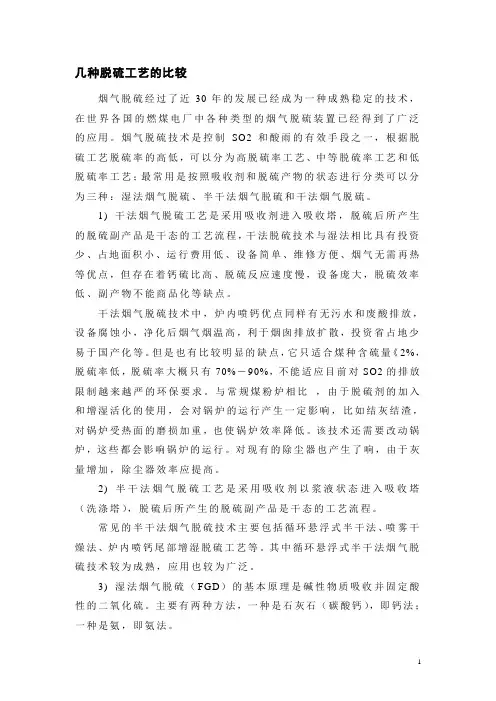

氨法、石灰石石膏法、干法脱硫方案比选

几种脱硫工艺的比较烟气脱硫经过了近30年的发展已经成为一种成熟稳定的技术，在世界各国的燃煤电厂中各种类型的烟气脱硫装置已经得到了广泛的应用。

烟气脱硫技术是控制SO2和酸雨的有效手段之一，根据脱硫工艺脱硫率的高低，可以分为高脱硫率工艺、中等脱硫率工艺和低脱硫率工艺；最常用是按照吸收剂和脱硫产物的状态进行分类可以分为三种：湿法烟气脱硫、半干法烟气脱硫和干法烟气脱硫。

1) 干法烟气脱硫工艺是采用吸收剂进入吸收塔，脱硫后所产生的脱硫副产品是干态的工艺流程，干法脱硫技术与湿法相比具有投资少、占地面积小、运行费用低、设备简单、维修方便、烟气无需再热等优点，但存在着钙硫比高、脱硫反应速度慢，设备庞大，脱硫效率低、副产物不能商品化等缺点。

干法烟气脱硫技术中，炉内喷钙优点同样有无污水和废酸排放，设备腐蚀小，净化后烟气烟温高，利于烟囱排放扩散，投资省占地少易于国产化等。

但是也有比较明显的缺点，它只适合煤种含硫量《2%，脱硫率低，脱硫率大概只有70%－90%，不能适应目前对SO2的排放限制越来越严的环保要求。

与常规煤粉炉相比，由于脱硫剂的加入和增湿活化的使用，会对锅炉的运行产生一定影响，比如结灰结渣，对锅炉受热面的磨损加重，也使锅炉效率降低。

该技术还需要改动锅炉，这些都会影响锅炉的运行。

对现有的除尘器也产生了响，由于灰量增加，除尘器效率应提高。

2) 半干法烟气脱硫工艺是采用吸收剂以浆液状态进入吸收塔（洗涤塔），脱硫后所产生的脱硫副产品是干态的工艺流程。

常见的半干法烟气脱硫技术主要包括循环悬浮式半干法、喷雾干燥法、炉内喷钙尾部增湿脱硫工艺等。

其中循环悬浮式半干法烟气脱硫技术较为成熟，应用也较为广泛。

3) 湿法烟气脱硫（FGD）的基本原理是碱性物质吸收并固定酸性的二氧化硫。

主要有两种方法，一种是石灰石（碳酸钙），即钙法；一种是氨，即氨法。

钙法烟气脱硫工艺是采用石灰石（碳酸钙）洗涤SO2烟气以脱除SO2。

钙法烟气脱硫技术以其脱硫效率较高、适应范围广、钙硫比低、技术成熟、副产物石膏可做商品出售等优点成为世界上占统治地位的烟气脱硫方法。

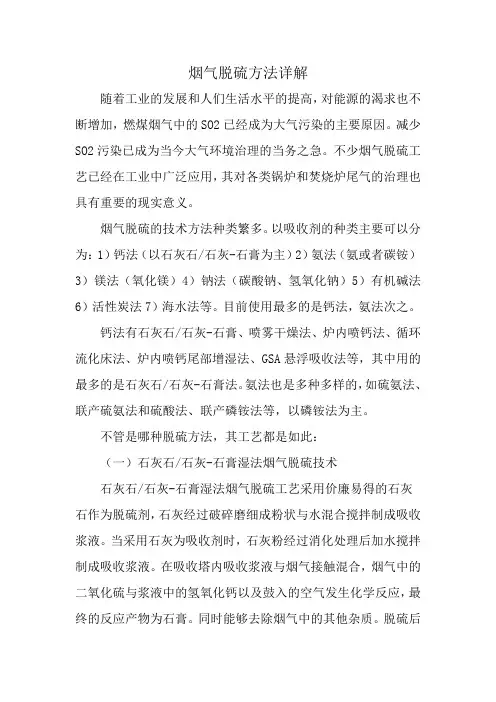

烟气脱硫方法详解随着工业的发展和人们生活水平的提高，对能源的渴求也不断增加，燃煤烟气中的SO2已经成为大气污染的主要原因。

减少SO2污染已成为当今大气环境治理的当务之急。

不少烟气脱硫工艺已经在工业中广泛应用，其对各类锅炉和焚烧炉尾气的治理也具有重要的现实意义。

烟气脱硫的技术方法种类繁多。

以吸收剂的种类主要可以分为：1）钙法（以石灰石/石灰-石膏为主）2）氨法（氨或者碳铵）3）镁法（氧化镁）4）钠法（碳酸钠、氢氧化钠）5）有机碱法6）活性炭法7）海水法等。

目前使用最多的是钙法，氨法次之。

钙法有石灰石/石灰-石膏、喷雾干燥法、炉内喷钙法、循环流化床法、炉内喷钙尾部增湿法、GSA悬浮吸收法等，其中用的最多的是石灰石/石灰-石膏法。

氨法也是多种多样的，如硫氨法、联产硫氨法和硫酸法、联产磷铵法等，以磷铵法为主。

不管是哪种脱硫方法，其工艺都是如此：（一）石灰石/石灰-石膏湿法烟气脱硫技术石灰石/石灰-石膏湿法烟气脱硫工艺采用价廉易得的石灰石作为脱硫剂，石灰经过破碎磨细成粉状与水混合搅拌制成吸收浆液。

当采用石灰为吸收剂时，石灰粉经过消化处理后加水搅拌制成吸收浆液。

在吸收塔内吸收浆液与烟气接触混合，烟气中的二氧化硫与浆液中的氢氧化钙以及鼓入的空气发生化学反应，最终的反应产物为石膏。

同时能够去除烟气中的其他杂质。

脱硫后的烟气经过除雾器去除带出的细小的液滴，经过热交换器加热升温后排如烟囱。

脱硫石膏经过脱水装置脱水后回收。

(二）干式循环流化床烟气脱硫技术干式循环流化床烟气脱硫技术是20世纪80年代后期发展起来的一种新的干法烟气脱硫技术，该技术具有投资少、占地小、结构简单、易于操作，兼有高效除尘和烟气净化功能，运行费用低等优点。

其工艺流程为：从煤粉燃烧装置产生的实际烟气通过引风机进入反应器，再经过旋风除尘器，最后通过引风机从烟囱排出。

脱硫剂为从回转窑生产的高品质石灰粉，用螺旋给粉机按给定的钙硫比连续加入。

旋风除尘器除下的一部分脱硫灰经循环灰斗和螺旋给灰机进入反应器中再循环。

氨法、镁法、钙法和双碱湿法脱硫方案比较1. 湿法脱硫技术比较当前我国环境形势相当严峻，在新颁布的国家标准《火电厂大气污染物排放排放提出了更严格的要求，必须采用标准》（GB13223-2011）中，对电厂的SO2的排放浓度满足环保要求。

湿法脱硫技术，才能使SO2湿法工艺是指脱硫剂以液浆形式喷入反应器，而脱硫产品也以液浆形式排出的系统。

适用于中小型锅炉烟气脱硫技术，依采用的脱硫剂不同，常用的主要有石灰（石）法、氧化镁法、双碱法、氨法等几类。

湿法脱硫因其脱硫效率高、适应范围广而得到广泛运用，市场占有率为85%以上。

中小型脱硫产物的处理国内外多采用抛弃法处理。

A、石灰（石）/石膏湿法脱硫工艺石灰（石）/石膏湿法脱硫工艺是采用石灰石（CaCO3）或石灰(CaO)作脱硫吸收剂原料，经消化处理后加水搅拌制成氢氧化钙(Ca(OH)2)作为脱硫吸收浆。

石灰或吸收剂浆液喷入吸收塔，吸附其中的SO2气体，产生亚硫酸钙，进而氧化为硫酸钙（石膏）副产品。

该工艺的优点主要是：（1）脱硫效率高，在Ca/S比小于1.1的时候，脱硫效率可高达90％以上；（2）吸收剂利用率高，可达到90％；（3）吸收剂资源广泛，价格低廉；（4）适用于高硫燃料，尤其适用于大容量电站锅炉的烟气处理；（5）副产品为石膏，高品位石膏可用于建筑材料。

该工艺的缺点是：（1）系统复杂，占地面积大；（2）造价高，一次性投资大；（在美国，单位一般造价在$150— 200/kW；在中国，重庆珞璜电厂一期烟气脱硫工程2×360MW脱硫装置占电厂总投资的11.15%，太原第一热电厂高速平流简易湿式300MW机组的600000m3/h 脱硫装置的单位造价约RMB650元/kW，杭州半山电厂2×125MW和北京第一热电厂2×410t/h锅炉脱硫装置单位造价更高达RMB 1600/KW）；（3）运行问题较多——由于副产品CaSO4易沉积和粘结，所以，容易造成系统积垢，堵塞和磨损；（而双减法在系统内产物是NaSO3,不会造成堵塞和积垢）（4）运行费用高，高液/气比所带来的电、水循环和耗量非常大；（5）副产品处理问题——目前，世界上对该副产品处理，主要采用抛弃和再利用两种方法：西欧和日本因缺乏石膏资源，所以用此副产品做建筑用石膏板，与此同时，当地建筑规范也为该产品的推广使用提供了方便。

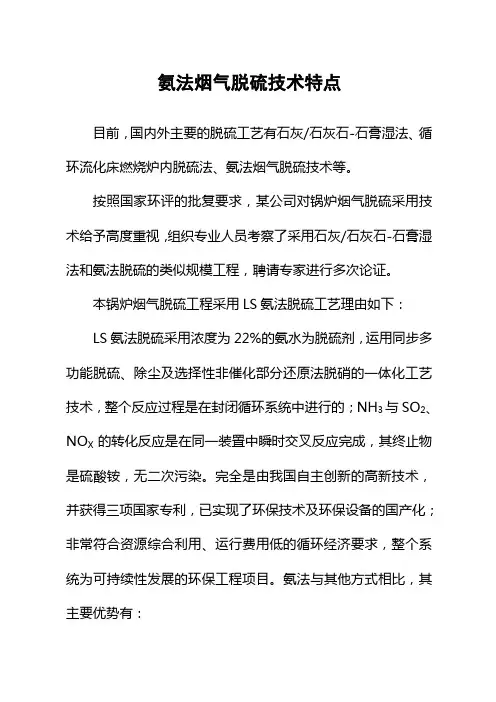

氨法烟气脱硫技术特点目前，国内外主要的脱硫工艺有石灰/石灰石-石膏湿法、循环流化床燃烧炉内脱硫法、氨法烟气脱硫技术等。

按照国家环评的批复要求，某公司对锅炉烟气脱硫采用技术给予高度重视，组织专业人员考察了采用石灰/石灰石-石膏湿法和氨法脱硫的类似规模工程，聘请专家进行多次论证。

本锅炉烟气脱硫工程采用LS氨法脱硫工艺理由如下：LS氨法脱硫采用浓度为22%的氨水为脱硫剂，运用同步多功能脱硫、除尘及选择性非催化部分还原法脱硝的一体化工艺技术，整个反应过程是在封闭循环系统中进行的；NH3与SO2、NO X 的转化反应是在同一装置中瞬时交叉反应完成，其终止物是硫酸铵，无二次污染。

完全是由我国自主创新的高新技术，并获得三项国家专利，已实现了环保技术及环保设备的国产化；非常符合资源综合利用、运行费用低的循环经济要求，整个系统为可持续性发展的环保工程项目。

氨法与其他方式相比，其主要优势有：1. 技术先进，可达到非常高的脱硫率（>95%）：氨是一种良好的碱性吸收剂，从吸收化学机理上分析，SO2的吸收是酸碱中和反应，吸收剂碱性越强，越利于吸收，氨的碱性强于钙基吸收剂；而且从吸收物理机理上分析，钙基吸收剂吸收SO2是一种气－固反应，反应速率慢、反应不完全、吸收剂利用率低，需要大量的设备和能耗进行磨细、雾化、循环等以提高吸收剂利用率，往往设备庞大、系统复杂、能耗高；氨吸收烟气中的SO2是气－液或气－气反应，反应速率快、反应完全，吸收剂利用率高，可得到很高的脱硫率；2. 系统的建设投资和运行费用都很低：氨基半干法烟气脱硫技术相对其他现有脱硫技术，系统简单、设备数量少、体积小，且具有自主知识产权，平均建设投资为200元/kW。

整个系统的用电设备数量少，能耗低，运行费用也低；3. 实现了SO2的资源化：SO2是生产硫酸和一系列重要化肥的必要原料，而我国硫资源相对短缺，近年来我国大量进口硫磺，1999年的硫磺进口量达到250万吨。

目前广泛使用的5种脱硫工艺技术方案简介目录目前广泛使用的5种脱硫工艺技术方案简介 (1)1、湿法烟气脱硫工艺 (1)2、半干法烟气脱硫工艺 (3)3、烟气循环流化床脱硫工艺 (4)4、干法脱硫工艺 (5)5、NID半干法烟气脱硫 (6)目前世界上燃煤电厂烟气脱硫工艺方法很多，这些方法的应用主要取决于锅炉容量和调峰要求、燃烧设备的类型、燃料的种类和含硫量的多少、脱硫率、脱硫剂的供应条件及电厂的地理条件、副产品的利用等因素。

近年来，我国电力工业部门在烟气脱硫技术引进工作方面加大了力度，对目前世界上电厂锅炉较广泛采用的脱硫工艺都有成功运行工程，主要有湿法烟气脱硫、干法烟气脱硫和半干法烟气脱硫。

现将目前应用较为广泛的几种脱硫工艺原理、特点及其应用状况简要说明如下：1、湿法烟气脱硫工艺湿法烟气脱硫包括石灰石/石灰－石膏法烟气脱硫、海水烟气脱硫和用钠基、镁基、氨作吸收剂，一般用于小型电厂和工业锅炉。

氨洗涤法可达很高的脱硫效率，副产物硫酸铵和硝酸铵是可出售的化肥。

以海水为吸收剂的工艺具有结构简单、不用投加化学品、投资小和运行费用低等特点。

而以石灰石/石灰－石膏法湿法烟气脱硫应用最广。

《石灰石/石灰－石膏法烟气脱硫工程设计规范》中关于湿法烟气脱硫工艺的选择原则为：燃用含硫量Sar≥2%煤的机组或大容量机组（200MW及以上）的电厂锅炉建设烟气脱硫装置时，宜优先采用石灰石－石膏湿法脱硫工艺，脱硫率应保证在96%以上。

湿法烟气脱硫工艺采用碱性浆液或溶液作吸收剂，其中石灰石/石灰－石膏湿法脱硫是目前世界上技术最成熟、应用最广，运行最可靠的脱硫工艺方法，石灰石经破碎磨细成粉状与水混合搅拌制成吸收剂浆液；也可以将石灰石直接湿磨成石灰石浆液。

石灰石或石灰浆液在吸收塔内，与烟气接触混合，烟气中的SO2与浆液中的碳酸钙以及鼓入的氧化空气进行化学反应，最终反应产物为石膏，经脱水装置脱水后可抛弃，也可以石膏形式回收。

由于吸收剂浆液的循环利用，脱硫吸收剂的利用率很高。

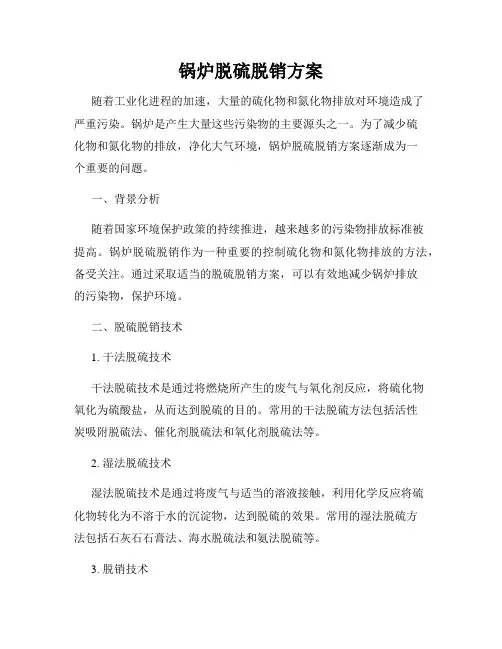

锅炉脱硫脱销方案随着工业化进程的加速，大量的硫化物和氮化物排放对环境造成了严重污染。

锅炉是产生大量这些污染物的主要源头之一。

为了减少硫化物和氮化物的排放，净化大气环境，锅炉脱硫脱销方案逐渐成为一个重要的问题。

一、背景分析随着国家环境保护政策的持续推进，越来越多的污染物排放标准被提高。

锅炉脱硫脱销作为一种重要的控制硫化物和氮化物排放的方法，备受关注。

通过采取适当的脱硫脱销方案，可以有效地减少锅炉排放的污染物，保护环境。

二、脱硫脱销技术1. 干法脱硫技术干法脱硫技术是通过将燃烧所产生的废气与氧化剂反应，将硫化物氧化为硫酸盐，从而达到脱硫的目的。

常用的干法脱硫方法包括活性炭吸附脱硫法、催化剂脱硫法和氧化剂脱硫法等。

2. 湿法脱硫技术湿法脱硫技术是通过将废气与适当的溶液接触，利用化学反应将硫化物转化为不溶于水的沉淀物，达到脱硫的效果。

常用的湿法脱硫方法包括石灰石石膏法、海水脱硫法和氨法脱硫等。

3. 脱销技术脱销是将烟气中的氮氧化物转化为氮和水，从而实现氮化物的净化过程。

常用的脱销技术包括选择性催化还原法、吸附法和非选择性催化还原法等。

三、应用方案根据具体情况，针对锅炉脱硫脱销，制定了以下方案：1. 采用干法脱硫技术由于实施湿法脱硫技术需要大量的水资源和处理设备，成本较高，可选择干法脱硫技术。

根据燃料的种类和硫化物的浓度，选择适当的干法脱硫方法，如活性炭吸附或氧化剂脱硫。

在设计脱硫系统时，应充分考虑投资、运维成本和设备的可靠性。

2. 结合湿法脱硫技术湿法脱硫技术能够更彻底地减少硫化物的排放，但也面临着水资源的限制和设备的高成本。

可以结合湿法脱硫技术的优势，将它应用于硫化物浓度较高的区域，以获得更好的脱硫效果。

3. 采用脱销技术对于氮化物的净化，可以考虑使用脱销技术。

选择合适的脱销催化剂和操作条件，能够有效地将氮氧化物转化为无害的氮和水。

四、实施步骤1. 调研分析在制定脱硫脱销方案前，应充分了解锅炉的情况，包括燃料种类、硫化物和氮化物排放浓度等。

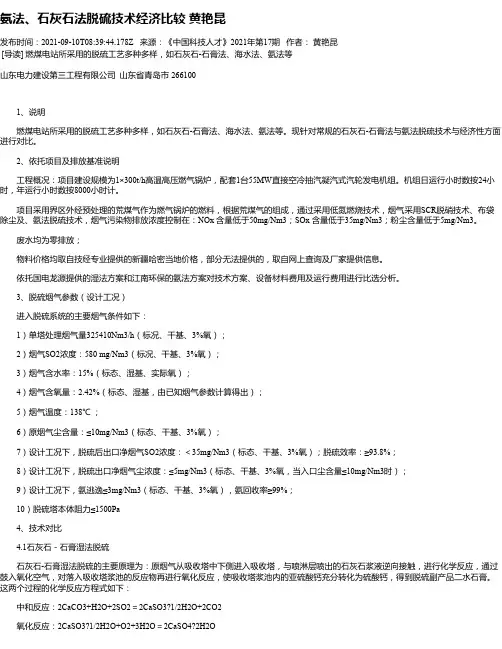

氨法、石灰石法脱硫技术经济比较黄艳昆发布时间：2021-09-10T08:39:44.178Z 来源：《中国科技人才》2021年第17期作者：黄艳昆[导读] 燃煤电站所采用的脱硫工艺多种多样，如石灰石-石膏法、海水法、氨法等山东电力建设第三工程有限公司山东省青岛市 2661001、说明燃煤电站所采用的脱硫工艺多种多样，如石灰石-石膏法、海水法、氨法等。

现针对常规的石灰石-石膏法与氨法脱硫技术与经济性方面进行对比。

2、依托项目及排放基准说明工程概况：项目建设规模为1×300t/h高温高压燃气锅炉，配套1台55MW直接空冷抽汽凝汽式汽轮发电机组。

机组日运行小时数按24小时，年运行小时数按8000小时计。

项目采用界区外经预处理的荒煤气作为燃气锅炉的燃料，根据荒煤气的组成，通过采用低氮燃烧技术，烟气采用SCR脱硝技术、布袋除尘及、氨法脱硫技术，烟气污染物排放浓度控制在：NOx 含量低于50mg/Nm3；SOx 含量低于35mg/Nm3；粉尘含量低于5mg/Nm3。

废水均为零排放；物料价格均取自技经专业提供的新疆哈密当地价格，部分无法提供的，取自网上查询及厂家提供信息。

依托国电龙源提供的湿法方案和江南环保的氨法方案对技术方案、设备材料费用及运行费用进行比选分析。

3、脱硫烟气参数（设计工况）进入脱硫系统的主要烟气条件如下：1）单塔处理烟气量325410Nm3/h（标况、干基、3%氧）； 2）烟气SO2浓度：580 mg/Nm3（标况、干基、3%氧）； 3）烟气含水率：15%（标态、湿基、实际氧）；4）烟气含氧量：2.42%（标态、湿基，由已知烟气参数计算得出）； 5）烟气温度：138℃；6）原烟气尘含量：≤10mg/Nm3（标态、干基、3%氧）； 7）设计工况下，脱硫后出口净烟气SO2浓度：＜35mg/Nm3（标态、干基、3%氧）；脱硫效率：≥93.8%； 8）设计工况下，脱硫出口净烟气尘浓度：≤5mg/Nm3（标态、干基、3%氧，当入口尘含量≤10mg/Nm3时）； 9）设计工况下，氨逃逸≤3mg/Nm3（标态、干基、3%氧），氨回收率≥99%； 10）脱硫塔本体阻力≤1500Pa4、技术对比4.1石灰石－石膏湿法脱硫石灰石-石膏湿法脱硫的主要原理为：原烟气从吸收塔中下侧进入吸收塔，与喷淋层喷出的石灰石浆液逆向接触，进行化学反应，通过鼓入氧化空气，对落入吸收塔浆池的反应物再进行氧化反应，使吸收塔浆池内的亚硫酸钙充分转化为硫酸钙，得到脱硫副产品二水石膏。

氨法脱硫、半干法、石灰石石膏法方案比选1.1 工艺流程比较1.1.1 半干法烟气脱硫半干法以生石灰（CaO）为吸收剂，将生石灰制备成Ca(OH)2浆液，或消化制成干式Ca(OH)2粉（也可以直接使用电石渣），然后将Ca(OH)2浆液或Ca(OH)2粉喷入吸收塔，同时喷入调温增湿水，在反应塔内吸收剂与烟气混合接触，发生强烈的物理化学反应，一方面与烟气中SO2反应生成亚硫酸钙；另一方面烟气冷却，吸收剂水分蒸发干燥，达到脱除SO2的目的，同时获得固体分装脱硫副产物。

原则性的工艺流程见下图。

半干法烟气脱硫工艺示意图整套脱硫系统包含：预除尘系统，脱硫系统，脱硫后除尘系统，吸收剂供应系统，灰再循环系统，灰外排系统，工艺水系统及其他公用系统。

目前半干法应用案例较成功的主要是福建龙净环保公司研发的DSC-M干式超净工艺，在广州石化有应用业绩。

主要烟气脱硫机理为：锅炉烟气从竖井烟道出来后，先进入预电除尘器进行除灰，将大颗粒的飞灰收集、循环送回炉膛。

经预电除尘器之后，烟气从半干法脱硫塔底部进入，与加入的吸收剂、循环灰及水发生反应，除去烟气中的SO2等气体。

烟气中夹带的吸收剂和脱硫灰，在通过脱硫吸收塔下部的文丘里管时，受到气流的加速而悬浮起来，形成激烈的湍动状态，使颗粒与烟气之间具有很大的相对滑落速度，颗粒反应界面不断摩擦、碰撞更新，从而极大地强化了气固间的传热、传质。

同时为了达到最佳的反应温度，通过向脱硫塔内喷水，使烟气温度冷却到高于烟气露点温度15℃以上。

主要化学反应式为：Ca(OH)2+SO2=CaSO3·1/2 H2O+1/2H2OCa(OH)2+SO3=CaSO4·1/2H2O+1/2H2OCaSO3·1/2H2O+1/2O2=CaSO4·1/2H2O2Ca(OH)2+2HCl=CaCl2·Ca(OH)2·2H2O半干法脱硫技术特点：一是烟囱不需防腐、排放透明，无视觉污染。

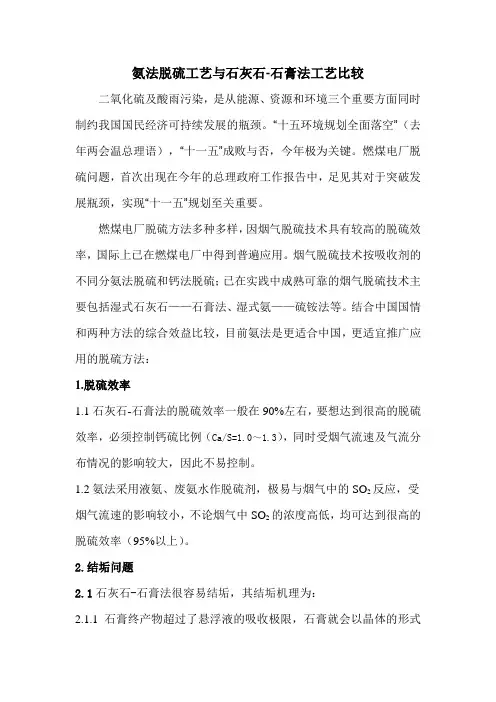

氨法脱硫工艺与石灰石-石膏法工艺比较二氧化硫及酸雨污染，是从能源、资源和环境三个重要方面同时制约我国国民经济可持续发展的瓶颈。

“十五环境规划全面落空”（去年两会温总理语），“十一五”成败与否，今年极为关键。

燃煤电厂脱硫问题，首次出现在今年的总理政府工作报告中，足见其对于突破发展瓶颈，实现“十一五”规划至关重要。

燃煤电厂脱硫方法多种多样，因烟气脱硫技术具有较高的脱硫效率，国际上已在燃煤电厂中得到普遍应用。

烟气脱硫技术按吸收剂的不同分氨法脱硫和钙法脱硫；已在实践中成熟可靠的烟气脱硫技术主要包括湿式石灰石——石膏法、湿式氨——硫铵法等。

结合中国国情和两种方法的综合效益比较，目前氨法是更适合中国，更适宜推广应用的脱硫方法：1.脱硫效率1.1石灰石-石膏法的脱硫效率一般在90%左右，要想达到很高的脱硫效率，必须控制钙硫比例（Ca/S=1.0～1.3），同时受烟气流速及气流分布情况的影响较大，因此不易控制。

1.2氨法采用液氨、废氨水作脱硫剂，极易与烟气中的SO2反应，受烟气流速的影响较小，不论烟气中SO2的浓度高低，均可达到很高的脱硫效率（95%以上）。

2.结垢问题2.1石灰石-石膏法很容易结垢，其结垢机理为：2.1.1石膏终产物超过了悬浮液的吸收极限，石膏就会以晶体的形式开始沉积，当相对饱和浓度达到一定值时，石膏晶体将在悬浮液中已有的石膏晶体表面进行生长，当饱和度达到更高值时，就会形成晶核，同时，晶体也会在其它各种物体表面上生长，导致吸收塔内壁、管道结垢。

2.1.2吸收液pH值的剧烈变化，低pH值时，亚硫酸盐溶解度急剧上升，硫酸盐溶解度略有下降，会有石膏在很短时间内大量产生并析出，产生硬垢。

而高pH值亚硫酸盐溶解度降低，会引起亚硫酸盐析出，产生软垢。

在碱性pH值时运行会产生碳酸钙硬垢。

2.2氨法采用液氨或废氨水作脱硫剂，生成的副产物硫酸铵易溶于水，通过pH值控制就可以调整硫酸铵颗粒的结晶大小，系统不易结垢。

燃煤电厂各种干法、半干法、湿法脱硫技术及优缺点汇总目前，湿法烟气脱硫技术最为成熟，已得到大规模工业化应用，但由于投资成本高还需对工艺和设备开展优化；干法烟气脱硫技术不存在腐蚀和结露等问题，但脱硫率远低于湿法脱硫技术，一般单想电厂都不会选用，须进一步开发基于新脱硫原理的干法脱硫工艺；半干法脱硫技术脱硫率高，但不适合大容量燃烧设备。

不同的工况选择最符合的脱硫方法才会得到最大的经济效益，接下来根据电厂脱硫技术的选择原则来分析各种工艺的优缺点、适用条件。

电厂脱硫技术的选择原则：1、脱硫技术相对成熟，脱硫效率高，能到达环保控制要求，已经得到推广与应用。

2、脱硫成本比较经济合理，包括前期投资和后期运营。

3、脱硫所产生的副产品是否好处理，最好不造成二次污染，或者具有可回收利用价值。

4、对发电燃煤煤质不受影响，及对硫含量适用范围广。

5、脱硫剂的能够长期的供给，且价格要低廉一、干法脱硫干法脱硫工艺工艺用于电厂烟气脱硫始于20世纪80年代初。

传统的干法脱硫工艺主要有干法喷钙脱硫工艺、荷电干法吸收剂喷射脱硫法、电子束照射法、吸附法等。

传统的干法脱硫技术有工艺简单投资少，设备简占地面积小且不存在腐蚀和结露，副产品是固态无二次污染等优点，在缺水地区优势明显。

但是脱硫效率很低，一般脱硫效率只能到达70%左右，难以满足排放要求。

干法喷钙脱硫工艺工艺介绍磨细的石灰石粉通过气力方式喷人锅炉炉膛中温度为900~125(TC的区域在炉内发生的化学反应包括石灰石的分解和煨烧，S02和S03与生成的Cao之间的反应。

颗粒状的反应产物与飞灰的混合物被烟气流带人活化塔中；剩余的CaO与水反应，在活化塔内生成Ca(OH)2,而Ca(OH)2很快与S02反应生成CaSo3,其中部分CaSO3被氧化成CaSo4；脱硫产物呈干粉状，大部分与飞灰一起被电除尘器收集下来，其余的从活化塔底部分离出来从电除尘器和活化塔底部收集到的部分飞灰通过再循环返回活化塔中。

工业锅炉烟气治理中几种脱硫工艺流程及对比1.干法脱硫干法脱硫是利用干燥的吸收剂直接与烟气接触，将烟气中的二氧化硫转化为硫酸盐或硫酸盐的混合物。

干法脱硫工艺简单、投资成本低、占地面积小，适用于硫含量低的烟气。

常见的干法脱硫工艺有喷雾吸收、筒式吸收、循环流化床等。

喷雾吸收是将干燥的喷雾液直接喷入烟道内与烟气接触，使烟气中的二氧化硫被吸收。

筒式吸收是将干燥的吸收剂填入筒内，烟气通过筒内被吸收剂吸收，二氧化硫转化为硫酸盐。

循环流化床是通过气力输送将干燥的吸收剂和烟气混合，烟气中的二氧化硫被吸收后在床内沉积。

干法脱硫工艺的主要优点是投资和运行成本低，但脱硫效率较低。

2.湿法脱硫湿法脱硫是利用吸收剂与烟气接触，通过氧化反应将二氧化硫转化为硫酸盐，并通过吸收剂吸收烟气中的颗粒物。

湿法脱硫工艺可以分为浆液吸收法、石灰石石膏法和氨法。

浆液吸收法是将石灰石和水混合制成浆液，烟气与浆液接触，二氧化硫转化为硫酸盐。

石灰石石膏法是将石灰石和水制成石膏浆料，烟气通过石膏浆料所形成的吸收塔，在吸收塔中与石膏浆料接触，硫酸盐形成在石膏颗粒上。

氨法是通过在烟气中加入氨气，与烟气中的二氧化硫发生反应生成硫酸铵。

湿法脱硫工艺的优点是脱硫效率高，能够同时去除烟气中的颗粒物和二氧化硫，但投资和运行成本较高。

3.半干法脱硫半干法脱硫是将湿法脱硫和干法脱硫两种技术相结合的一种工艺。

半干法脱硫的主要原理是在湿法脱硫工艺中加入干式脱硫的环节，通过干式脱硫可以提高脱硫效率和降低湿法脱硫工艺中的吸收剂消耗量。

常见的半干法脱硫工艺有旋风式湿法脱硫和浆液喷雾干式脱硫。

旋风式湿法脱硫是在湿法脱硫系统的前段设置旋风除尘器，通过旋风分离颗粒物，将大部分颗粒物分离并回收，然后再进入湿法脱硫系统进行吸收。

浆液喷雾干式脱硫是在干燥塔内喷雾吸收剂直接与烟气接触，在干燥塔内将烟气中的二氧化硫转化为硫酸盐。

半干法脱硫工艺的优点是脱硫效率高，投资和运行成本相对较低，但操作复杂度较高。

五种常用的烟气脱硫技术解说烟气脱硫是指用各种物理、化学手段把燃煤电厂和工业炉窑等的尾气中的二氧化硫（SO2）降低到确定的水平，以达到国家对排放标准的限制要求。

本文将介绍五种常用的烟气脱硫技术。

1. 石灰石石膏法石灰石石膏法是一种常见的湿法脱硫技术，也是最早接受的脱硫技术之一、该技术的原理是在燃煤烟气中加入石灰膏和水，将SO2转化为二氧化硫酸钙（CaSO3），再将其进一步氧化为石膏（CaSO4）。

这种技术的优点是脱硫效率高，达到了90%以上，废料易于处理，成本较低，适用于中小型燃煤电厂。

但是，石灰石石膏法存在的问题是需大量耗水，对环境造成确定的影响。

2. 硫酸铵法硫酸铵法是一种干法脱硫技术，即在燃煤烟气中喷入硫酸铵（NH4HSO4），将SO2转化为二氧化硫酸铵（NH4）2SO4）。

硫酸铵法的优点是对气相、水相的污染小，不会产生像石膏一样的固体废物，不要消耗大量的水，运行成本相对较低。

但是，硫酸铵法要求精密的设备和掌控系统，而且对于不同的燃料成分，脱硫效率会有很大的影响。

3. 活性炭吸附法活性炭吸附法是一种干法脱硫技术，即通过喷入活性炭吸附剂，将SO2吸附在化学吸附辅佑襄助体（如多孔硅酸铝）中，从而实现脱硫。

活性炭吸附法的优点是相对较小的投资和运行成本，更高的稳定性和效率，并且在不同的环境和燃料适用性方面具有很大的快捷性。

但是，活性炭吸附法有一个问题是反应所产生的二氧化碳在整个处理流程中需要正确地处理。

4. 膜法膜法是一种新型的湿法脱硫技术。

基本原理是在燃烧过程中产生的SO2溶于水，通过半透膜，向其他相较低的浓度环境扩散。

可将废气中SO2除去，降低其排放浓度。

膜法的优点是占地面积小、操作便捷、操作维护费用低。

但膜法过程中的废弃物处理有确定的难度，协调好处理措施以避开对水资源环境带来危害。

5. 酸空气氧化法酸空气氧化法是一种湿法脱硫技术，它将烟气和过氧化氢混合，在酸性催化存在下氧化SO2生成硫酸。

该技术被认为是一种优越的回收硫的方式，在烟气脱硫过程和废气中，可形成硫酸液，再通过其他操作设备进行硫回收。

石灰石/石膏法和氨法比较一、概述工业锅炉脱硫方法多种多样，有已在火电厂、工业锅炉中得到普遗应用的石灰石/石膏法烟气脱硫技术,也有国内刚刚兴起氨法脱硫技术。

现已本工程脱硫项目为例,从方案可行、技术可靠、经济可比的原则进行论证。

二、技术方案介绍1.石灰石/石膏法工艺流程石灰石/石膏法烟气脱硫技术是一种发展最成熟、在全球范围内广泛应用(市场占有率90%)的烟气脱硫技术。

该工艺以石灰石浆液作为吸收剂，通过石灰石浆液在吸收塔内对烟气进行洗涤, 发生反应，去除烟气中的SO2，反应产生的亚硫酸钙通过强制氧化生成含2 个结晶水的硫酸钙（石膏），脱硫后的烟气从烟囱排放。

脱硫装置工艺系统主要包括：烟气系统、SO2 吸收系统、石灰石破碎及浆液制备系统、石膏脱水系统、工艺水及废水处理系统。

主要设备包括：烟气挡板门、吸收塔、氧化风机、循环浆泵、真空皮带脱水机等。

2.湿式氨/硫铵法工艺流程氨法脱硫技术，除用氨水作洗涤剂以外，其运行方式与石灰石/石膏法相似。

从引风机来的烟气，进入脱硫塔浓缩结晶段，经过洗涤、降温、增湿后进入上部吸收段；在吸收段，烟气经氨水吸收液循环吸收SO2 生成亚硫酸铵；脱硫后的烟气经除雾，使烟气中水雾小于75 mg/m3，净化、除雾后的烟气经热空气及烟气加热器升温至75℃左右送入烟囱排放。

吸收剂氨与吸收液混合后进入吸收塔。

吸收烟气中SO2形成的亚硫酸铵在吸收塔底部被鼓入的空气氧化成硫酸铵溶液，硫酸铵在塔内结晶，含固浆液经过滤离心机分离得到固体硫酸铵，固体硫酸铵进入干燥器干燥后，进入料仓和包装机，即可得到商品硫酸铵。

母液回塔。

氨法脱硫系统包括脱硫装置和硫酸铵后续处理装置。

其中：脱硫装置的主要设备有吸收塔、烟道、挡板门、循环泵、氧化风机、氨水槽及氨水泵、工艺水箱及水泵，附属管道、阀门及控制仪表等。

硫酸铵处理装置的主要设备有旋流器、离心机、干燥机、包装机、附属的管道、阀门及控制仪表等。

三、方案技术比较1、方案比较的原则方案技术比较按照处理烟气量40万Nm3/h，燃料含硫量1％，烟气SO2含量1600mg/Nm3，脱硫效率90％，机组年运行6800 h计算。

1脱硫工艺的选择目前国外脱硫技术已有多种，而应用较为广泛的主要有：湿式石灰石/石膏法、烟气循环流化床法、新型一体化脱硫（NID）工艺、旋转喷雾半干法、炉内喷钙-尾部加湿活化法等。

国内目前通过引进技术、合资以及自行开发已基本掌握了以上几种脱硫技术，并使这几种脱硫技术在国内不同容量机组上均有应用。

1.1 湿式石灰石/石膏法湿式石灰石/石膏法其工艺特点是采用石灰石浆液作为脱硫剂，经吸收、氧化和除雾等处理过程，形成副产品石膏。

其工艺成熟、适用于不同容量的机组，应用范围最广，脱硫剂利用充分，脱硫效率可达90%以上。

并且脱硫剂来源丰富，价格较低，副产品石膏利用前景较好。

其不足之处是系统比较复杂，占地面积大，初投资及厂用电较高，一般需进行废水处理。

该法是目前世界上技术最为成熟、应用最广的脱硫工艺，特别在美国、德国和日本，应用该工艺的机组容量约占电站脱硫装机总容量的80%以上，应用的单机容量已达1000MW。

在国内已有珞璜电厂一、二期300MW机组及北京一热、重庆电厂和浙江半山电厂三个分别相当于300MW脱硫容量的机组使用。

引进技术国内脱硫工程公司总承包完成的北京石景山热电厂、太原第二热电厂五期、贵州安顺（300MW）电厂、广东台山电厂（600MW）、河北定州电厂（600MW）等也均已投入运行。

且国内有近20台600MW机组湿法脱硫正在实施中。

其基本原理与系统图如下：1.2 烟气循环流化床干法烟气循环流化床干法脱硫(CFB-FGD)技术是世界著名环保公司德国鲁奇·能捷斯·比肖夫（LLB）公司开发的世界先进水平的循环流化床干法烟气脱硫技术。

CFB-FGD是目前干法脱硫技术商业应用中单塔处理能力较大、脱硫综合效益较为优越的一种方法。

该工艺已经先后在德国、奥地利、波兰、捷克、美国、爱尔兰等国家得到广泛应用，最大已运行单机、单塔机组容量为300MW，采用该技术设计的单塔处理烟气量可达到2800000Nm3/h。
