建筑工地设备分组及功率因数、需要系数

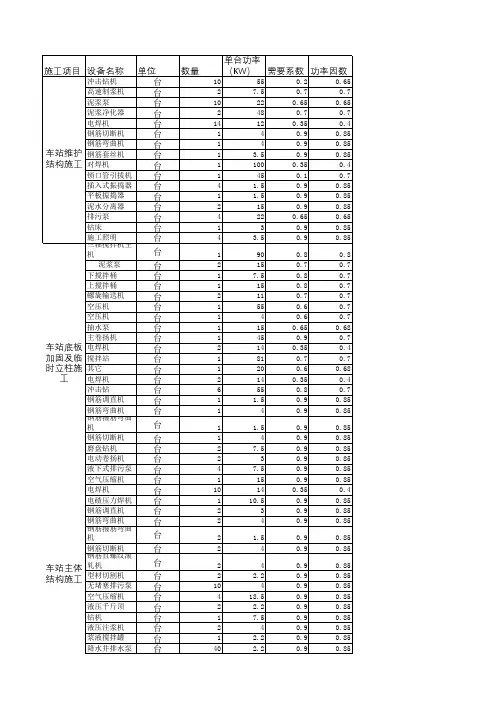

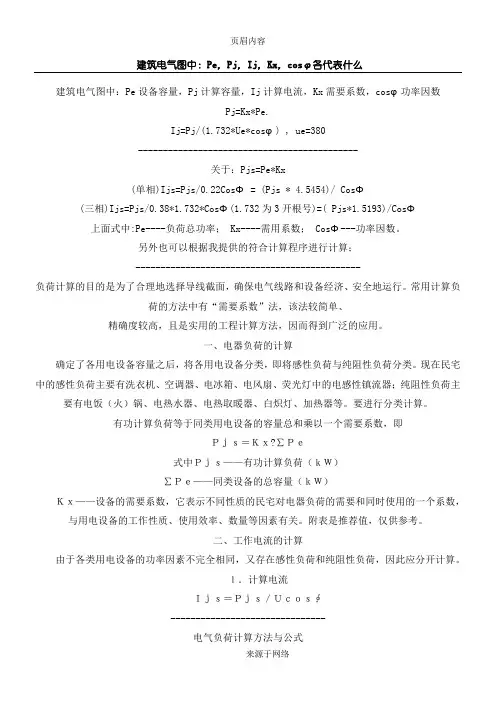

建筑电气图中：Pe，Pj，Ij，Kx，cosφ各代表什么建筑电气图中：Pe设备容量，Pj计算容量，Ij计算电流，Kx需要系数，cosφ功率因数Pj=Kx*Pe.Ij=Pj/(1.732*Ue*cosφ) , ue=380--------------------------------------------关于：Pjs=Pe*Kx(单相)Ijs=Pjs/0.22CosΦ = (Pjs * 4.5454)/ CosΦ与用电设备的工作性质、使用效率、数量等因素有关。

附表是推荐值，仅供参考。

二、工作电流的计算由于各类用电设备的功率因素不完全相同，又存在感性负荷和纯阻性负荷，因此应分开计算。

１．计算电流Ｉｊｓ＝Ｐｊｓ／Ｕｃｏｓ∮-------------------------------电气负荷计算方法与公式负荷计算的目的是为了合理地选择导线截面,确保电气线路和设备经济、安全地运行。

常用计算负荷的方法中有“需要系数”法,该法较简单、精确度较高,且是实用的工程计算方法,因而得到广泛的应用。

一、电器负荷的计算确定了各用电设备容量之后,将各用电设备分类,即将感性负荷与纯阻性负荷分类。

现在民宅中的感性负荷主要有洗衣机、空调器、电冰箱、电风扇、荧光灯中的电感性镇流器;纯阻性负荷主要有电饭(火)锅、电热水器、电热取暖器、白炽灯、加热器等。

要进行分类计算。

Kx,与Ijs=Pjs/Ucos——计算电流(A)——有功计算负荷(W)。

式中Ia、Ir分别为有功电流和无功电流(A)3．总的工作电流计算Ijs总=根号[(∑Ia)2+((∑Ir)2]式中∑Ia、∑Ir分别为该相线路上的有功电流、无功电流之和。

Ijs总——总的计算电流(A)计算好后,便可选择导线截面了。

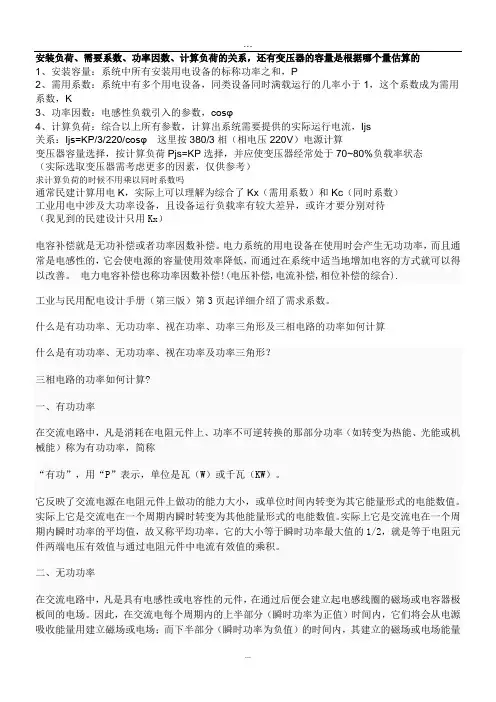

安装负荷、需要系数、功率因数、计算负荷的关系，还有变压器的容量是根据哪个量估算的1、安装容量：系统中所有安装用电设备的标称功率之和，P2、需用系数：系统中有多个用电设备，同类设备同时满载运行的几率小于1，这个系数成为需用系数，K3、功率因数：电感性负载引入的参数，cosφ4、计算负荷：综合以上所有参数，计算出系统需要提供的实际运行电流，Ijs关系：Ijs=KP/3/220/cosφ 这里按380/3相（相电压220V）电源计算变压器容量选择，按计算负荷Pjs=KP选择，并应使变压器经常处于70~80%负载率状态（实际选取变压器需考虑更多的因素，仅供参考）求计算负荷的时候不用乘以同时系数吗通常民建计算用电K，实际上可以理解为综合了Kx（需用系数）和Kc（同时系数）工业用电中涉及大功率设备，且设备运行负载率有较大差异，或许才要分别对待（我见到的民建设计只用Kx）电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿!(电压补偿,电流补偿,相位补偿的综合).工业与民用配电设计手册（第三版）第3页起详细介绍了需求系数。

什么是有功功率、无功功率、视在功率、功率三角形及三相电路的功率如何计算什么是有功功率、无功功率、视在功率及功率三角形？三相电路的功率如何计算?一、有功功率在交流电路中，凡是消耗在电阻元件上、功率不可逆转换的那部分功率（如转变为热能、光能或机械能）称为有功功率，简称“有功”，用“P”表示，单位是瓦（W）或千瓦（KW）。

它反映了交流电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值。

实际上它是交流电在一个周期内瞬时转变为其他能量形式的电能数值。

实际上它是交流电在一个周期内瞬时功率的平均值，故又称平均功率。

它的大小等于瞬时功率最大值的1/2，就是等于电阻元件两端电压有效值与通过电阻元件中电流有效值的乘积。

建筑工地用电负荷计算及变压器容量计算与选择（教材版）一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（K η)混凝土搅拌机及砂浆搅拌机 10以下0。

65 【1。

17】0。

710～30 0.65 0.630以上0。

6 【1.33】0.5 破碎机、筛洗石机10以下0.75 【0。

88】0。

7510～50 0.7 【1。

02】0。

7 点焊机 0.6 0。

43～1对焊机 0。

7 0.43～1皮带运输机 0。

75 0.7提升机、起重机、卷扬机10以下0.65 0.2振捣器0。

7 0.7仓库照明1。

0【0.0】0.35户内照明 0。

8户外照明1【0】 0。

35说明：需要系数是用电设备较多时的数据。

如果用电设备台数较少,则需要系数可以行当取大些.当只有一台时，可取1。

二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器.用电设备名称用电设备数量（台数）功率（KW) 备注混凝土搅拌机 4 10砂浆搅拌机 4 4.5皮带运输机 5 7 有机械联锁升降机 2 4.5塔式起重机 2 7.51 221 35JC=40%电焊机 5 25 JC=25%单相，360V照明 20分别计算各组用电设备的计算负荷：1、混凝土搅拌机:查表，需用系数Kη=0。

7，cosφ=0。

68，tgφ=1.08PC:有功计算负荷，QC：无功计算负荷,Pe：设备容量PC1=Kη×∑Pe1=0。

7×（10×4）=28KWQC1= PC1×tgφ=28×1。

08=30.20KVAR2、砂浆搅拌机组：查表，需用系数Kη=0。

7，cosφ=0.68，tgφ=1。

08PC2=Kη×∑Pe2=0。

7×（4。

5×4）=12。

6KWQC2= PC2×tgφ=12。

6×1.08=13。

安装负荷、需要系数、功率因数、计算负荷的关系，还有变压器的容量是根据哪个量估算的1、安装容量：系统中所有安装用电设备的标称功率之和，P2、需用系数：系统中有多个用电设备，同类设备同时满载运行的几率小于1，这个系数成为需用系数，K3、功率因数：电感性负载引入的参数，cosφ4、计算负荷：综合以上所有参数，计算出系统需要提供的实际运行电流，Ijs 关系：Ijs=KP/3/220/cosφ 这里按380/3相〔相电压220V〕电源计算变压器容量选择，按计算负荷Pjs=KP选择，并应使变压器经常处于70~80%负载率状态〔实际选取变压器需考虑更多的因素，仅供参考〕求计算负荷的时候不用乘以同时系数吗通常民建计算用电K，实际上可以理解为综合了Kx〔需用系数〕和Kc〔同时系数〕工业用电中涉及大功率设备，且设备运行负载率有较大差异，或许才要分别对待〔我见到的民建设计只用Kx〕电容补偿就是无功补偿或者功率因数补偿。

电力系统的用电设备在使用时会产生无功功率，而且通常是电感性的，它会使电源的容量使用效率降低，而通过在系统中适当地增加电容的方式就可以得以改善。

电力电容补偿也称功率因数补偿!(电压补偿,电流补偿,相位补偿的综合).工业与民用配电设计手册〔第三版〕第3页起详细介绍了需求系数。

什么是有功功率、无功功率、视在功率、功率三角形及三相电路的功率如何计算什么是有功功率、无功功率、视在功率及功率三角形？三相电路的功率如何计算?一、有功功率在交流电路中，但凡消耗在电阻元件上、功率不可逆转换的那部分功率〔如转变为热能、光能或机械能〕称为有功功率，简称“有功”，用“P”表示，单位是瓦〔W〕或千瓦〔KW〕。

它反映了交流电源在电阻元件上做功的能力大小，或单位时间内转变为其它能量形式的电能数值。

实际上它是交流电在一个周期内瞬时转变为其他能量形式的电能数值。

实际上它是交流电在一个周期内瞬时功率的平均值，故又称平均功率。

它的大小等于瞬时功率最大值的1/2，就是等于电阻元件两端电压有效值与通过电阻元件中电流有效值的乘积。

建筑工地用电负荷计算及变压器容量计算与选择(之三教材版) (2009-8-1322:15:51)[发送到微博]分类：建筑设计与施工标签：需用系数计算负荷用电设备电动机建筑工地 |建筑工地用电负荷计算及变压器容量计算与选择（教材版）一、土建施工用电的需要系数和功率因数用电设备名称用电设备数量功率因数（cosφ）［tgφ］需用系数（Kη）混凝土搅拌机及砂浆搅拌机 10以下0.65 【1.17】0.710～30 0.65 0.630以上0.6 【1.33】0.5破碎机、筛洗石机10以下0.75 【0.88】0.7510～50 0.7 【1.02】0.7点焊机 0.6 0.43～1对焊机 0.7 0.43～1皮带运输机 0.75 0.7提升机、起重机、卷扬机10以下0.65 0.2振捣器0.7 0.7仓库照明 1.0【0.0】0.35户内照明 0.8户外照明1【0】 0.35说明：需要系数是用电设备较多时的数据。

如果用电设备台数较少，则需要系数可以行当取大些。

当只有一台时，可取1。

二、实例：某建筑工地的用电设备如下，由10KV电源供电，试计算该工地的计算负荷并确定变压器容量及选择变压器。

用电设备名称用电设备数量（台数）功率（KW）备注混凝土搅拌机 4 10砂浆搅拌机 4 4.5皮带运输机 5 7 有机械联锁升降机 2 4.5塔式起重机 2 7.51 221 35JC=40%电焊机 5 25 JC=25%单相，360V照明 20分别计算各组用电设备的计算负荷：1、混凝土搅拌机：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC：有功计算负荷，QC：无功计算负荷，Pe:设备容量PC1=Kη×∑Pe1=0.7×（10×4）=28KWQC1= PC1×tgφ=28×1.08=30.20KVAR2、砂浆搅拌机组：查表，需用系数Kη=0.7，cosφ=0.68，tgφ=1.08PC2=Kη×∑Pe2=0.7×（4.5×4）=12.6KWQC2= PC2×tgφ=12.6×1.08=13.61KVAR3、皮带运输机组：查表，需用系数Kη=0.7，cosφ=0.75，tgφ=0.88PC3=Kη×∑Pe3=0.7×（7×5）=24.5KWQC3= PC3×tgφ=24.5×0.88=21.56KVAR4、升降机组：查表，需用系数Kη=0.2，cosφ=0.65，tgφ=1.17PC4=Kη×∑Pe4=0.2×（4.5×2）=1.8KWQC4= PC4×tgφ=1.8×1.17=2.11KVAR5、塔式起重机组：塔式起重机有4台电动机，往往要同时工作或满载工作，需要系数取大一些，Kη=0.7，cosφ=0.65，tgφ=1.17又：对反复短时工作制的电动机的设备容量，应统一换算到暂载率JC=25%时的额定功率：Pe’:换算前的电动机铭牌额定功率（KW）Pe：换算到JC=25%时电动机的设备容量（KW）Pe5=2∑Pe’ sqr(JC)=2（7.5×2+22×1+35×1）sqr(0.4)=2×40.5×0.632=51.19 KW其计算负荷为PC5=Kη×∑Pe5=0.7×51.19=35.83KWQC5= PC5×tgφ=35.83×1.17=41.92KVAR6、电焊机组成部分：查表，需用系数Kη=0.45，cosφ=0.6，tgφ=1.33因为电焊机是单相负载，它有5台则按6台计算设备容量。

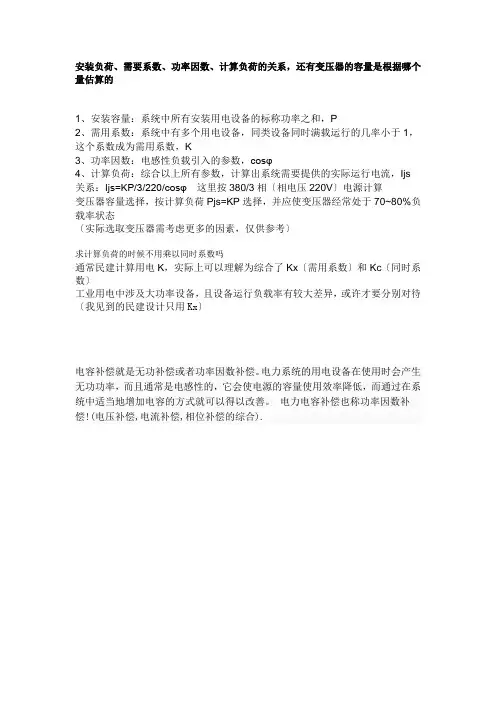

安装负荷、需要系数、功率因数、计算负荷的关系，还有变压器的容量是根据哪个量估算的
