一、常用的需要系数负荷计算方法1、用电设备组的计算负荷(三相):有功计算负荷 Pjs=Kx·Pe(Kw);无功计算负荷 Qjs=Pjs·tgψ(Kvar);视在功率计算负荷Sjs=√ ̄Pjs2+ Qjs2(KVA);计算电流 Ijs=Sjs/√ ̄3·Ux·Cosψ(A)。
式中:Pe---用电设备组额定容量(Kw);Cosψ---电网或供电的功率因数余弦值(见下表);tgψ ---功率因数的正切值(见下表);Ux---标称线电压(Kv)。
Kx---需要系数(见下表)提示:有感抗负荷(电机动力)时的计算电流,即:Ijs=Sjs/√ ̄3·Ux·Cosψ·η(A)η---感抗负荷效率系数,一般取值0.65~0.85。
民用建筑(酒店)主要用电设备需要系数Kx及Cosψ、tgψ的取值表:注:照明负荷中有感抗负荷时,参见照明设计。
2、配电干线或变电所的计算负荷:⑴、根据设备组的负荷计算确定后,来计算配电干线的负荷,方法如下:总有功计算负荷∑Pjs=K∑·∑(Kx·Pe);总无功计算负荷∑Qjs= K∑·∑(Pjs·tg);总视在功率计算负荷∑Sjs=√ ̄(∑Pjs)2+(∑Qjs)2。
配电干线计算电流∑Ijs=∑Sjs/√ ̄3·Ux·Cosψ(A)。
式中:∑---总矢量之和代号;K∑---同期系数(取值见下表1)。
⑵、变电所变压器容量的计算,根据低压配电干线计算负荷汇总后进行计算,参照上述方法进行。
即:∑Sjs变= K∑·∑Sjs干线(K∑取值范围见下表2)。
变压器容量确定:S变=Sjs×1.26= (KVA)。
(载容率为80﹪计算,百分比系数取1.26,消防负荷可以不计在内)。
变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= (Kva)。

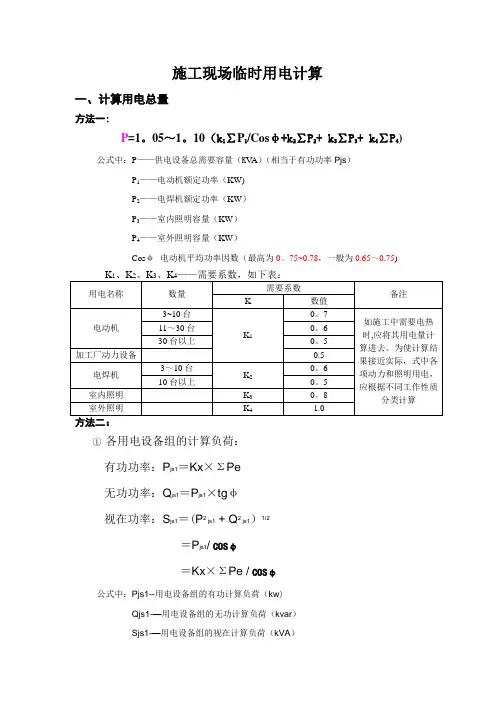

施工现场临时用电计算一、计算用电总量方法一:P=1。
05~1。
10(k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4)公式中:P——供电设备总需要容量(K V A)(相当于有功功率Pjs)P1——电动机额定功率(KW)P2——电焊机额定功率(KW)P3——室内照明容量(KW)P4——室外照明容量(KW)Cosφ--电动机平均功率因数(最高为0。
75~0.78,一般为0.65~0.75)①各用电设备组的计算负荷:有功功率:P js1=Kx×ΣPe无功功率:Q js1=P js1×tgφ视在功率:S js1=(P2 js1 + Q2 js1)1/2=P js1/COSφ=Kx×ΣPe /COSφ公式中:Pjs1--用电设备组的有功计算负荷(kw)Qjs1-—用电设备组的无功计算负荷(kvar)Sjs1-—用电设备组的视在计算负荷(kVA)Kx—-用电设备组的需要系数Pe——换算到Jc(铭牌暂载率)时的设备容量②总的负荷计算:P js=Kx×ΣP js1Q js=P js×tgφS js=(P2 js + Q2 js)1/2公式中:Pjs--各用电设备组的有功计算负荷的总和(kw)Qjs-—各用电设备组的无功计算负荷的总和(kvar)Sjs——各用电设备组的视在计算负荷的总和(KVA)Kx-—用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一:W=K×P/COSφ公式中:W-—变压器的容量(KW)P——变压器服务范围内的总用电量(KW)K——功率损失系数,取1.05~1.1Cosφ——功率因数,一般为0。
75根据计算所得容量,从变压器产品目录中选择.方法二:Sn≥Sjs(一般为1。
15~1.25Sjs)公式中:Sn -—变压器容量(KW)Sjs--各用电设备组的视在计算负荷的总和(KVA)三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式:I=P/√3 V COSφ(≈1。
电气设计相关计算公式大全一、常用的需要系数负荷计算方法1、用电设备组的计算负荷(三相):有功计算负荷Pjs=Kx·Pe(Kw);无功计算负荷Qjs=Pjs·tgψ(Kvar);视在功率计算负荷Sjs=√ ̄Pjs2+ Qjs2(KVA);计算电流Ijs=Sjs/√ ̄3·Ux·Cosψ(A)。
式中:Pe---用电设备组额定容量(Kw);Cosψ---电网或供电的功率因数余弦值(见下表);tgψ ---功率因数的正切值(见下表);Ux---标称线电压(Kv)。
Kx---需要系数(见下表)提示:有感抗负荷(电机动力)时的计算电流,即:Ijs=Sjs/√ ̄3·Ux·Cosψ·η(A)η---感抗负荷效率系数,一般取值0.65~0.85。
民用建筑(酒店)主要用电设备需要系数Kx及Cosψ、tgψ的取值表:注:照明负荷中有感抗负荷时,参见照明设计。
2、配电干线或变电所的计算负荷:⑴、根据设备组的负荷计算确定后,来计算配电干线的负荷,方法如下:总有功计算负荷∑Pjs=K∑·∑(Kx·Pe);总无功计算负荷∑Qjs= K∑·∑(Pjs·tg);总视在功率计算负荷∑Sjs=√ ̄(∑Pjs)2+(∑Qjs)2。
配电干线计算电流∑Ijs=∑Sjs/√ ̄3·Ux·Cosψ(A)。
式中:∑---总矢量之和代号;K∑---同期系数(取值见下表1)。
⑵、变电所变压器容量的计算,根据低压配电干线计算负荷汇总后进行计算,参照上述方法进行。
即:∑Sjs变= K∑·∑Sjs干线(K∑取值范围见下表2)。
变压器容量确定:S变=Sjs×1.26= (KVA)。
(载容率为80﹪计算,百分比系数取1.26,消防负荷可以不计在内)。
变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= (Kva)。
施工现场临时用电组织设计一、编制依据:1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-934、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况:1)改造后功能布局如下:2)外檐项目拟对建筑外墙修缮加固,若有拆除部位需按现状恢复,现状铝板及石材幕墙更换,现状主入口处楼梯间二层至八层外墙新增石材幕墙,增加屋面保温层,重做屋面防水,并对外门窗、雨水管进行维修更换,对台阶、坡道、散水等损坏的部位进行修缮。
3)结构加固依据《抗震鉴定标准》、《鉴定报告》及国家相关规范对整楼进行全面抗震加固补强及修复,包括但不限于《鉴定报告》中提到的结构加固内容。
4)消防工程主体建筑增设一部室内封闭楼梯间;在室外既有的地下消防水箱间旁,新增消防水箱间;并在屋顶增设水箱间。
5)电梯工程项目拟在建筑室内安装2部垂直电梯,其中1部电梯为更换现状电梯,另1部电梯为新增电梯。
1部为消防电梯兼作无障碍电梯,另1部为客梯,载重量均为1T。
6)给排水工程给水系统:本工程所在地市政水压0.20MPa,水源为两路DN200市政给水管,满足生活及消防的市政给水管网要求。
中水系统:本工程所在地市政水压0.20MPa,水源为DN150市政中水管。
中水系统为市政直供,室外设置水表井。
污水系统:室外化粪井前管道根据室内污水系统调整情况进行调整;室外化粪井后管道利旧,不改造。
雨水系统:室外雨水系统均为利旧,不改造。
消防给排水系统:本工程为高层公建,应设置室内消火栓系统,室外消火栓系统,自动喷水灭火系统,并在室内配置建筑灭火器。
7)暖通系统本工程供暖热媒及补水由首层换热站提供,供回水温度80~60℃。
辐射供暖系统末端分配器前设置混水设备,混水后供回水温度为50~40℃。

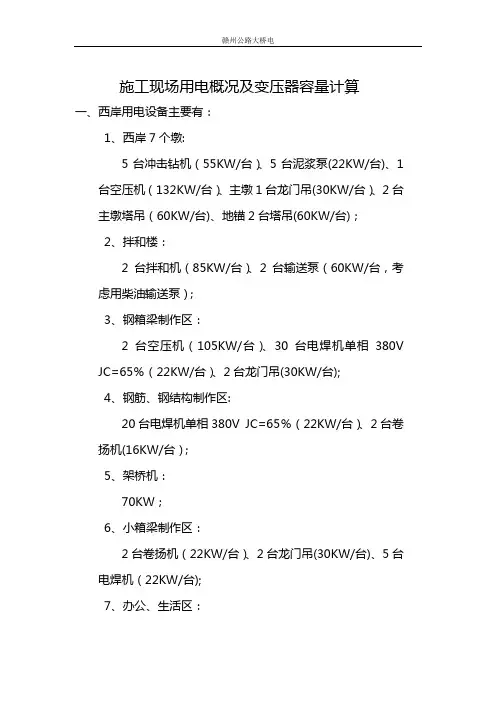

施工现场用电概况及变压器容量计算一、西岸用电设备主要有:1、西岸7个墩:5台冲击钻机(55KW/台)、5台泥浆泵(22KW/台)、1台空压机(132KW/台)、主墩1台龙门吊(30KW/台)、2台主墩塔吊(60KW/台)、地锚2台塔吊(60KW/台);2、拌和楼:2台拌和机(85KW/台)、2台输送泵(60KW/台,考虑用柴油输送泵);3、钢箱梁制作区:2台空压机(105KW/台)、30台电焊机单相380V JC=65%(22KW/台)、2台龙门吊(30KW/台);4、钢筋、钢结构制作区:20台电焊机单相380V JC=65%(22KW/台)、2台卷扬机(16KW/台);5、架桥机:70KW;6、小箱梁制作区:2台卷扬机(22KW/台)、2台龙门吊(30KW/台)、5台电焊机(22KW/台);7、办公、生活区:100KW;8、工地照明:70KW。
注:由于钢箱梁制作时间比较后,时间不长,所以本项目部先报装一个630KVA的变压器,到钢箱梁制作前不够用再报装一个315KVA的变压器。
变压器容量的计算公式:有功功率:(kW)无功功率:(k var)视在功率:(k VA)式中:-用电设备组的需要系数;—用电设备组的各设备的设备功率之和,kW;—用电设备组的平均功率因数角的正切值。
西岸现场的变压器容量计算(代入计算公式):1、冲击钻机:取kx=0。
25 =0。
7,则=1.02P C=0.25×5×55=68.75kWQ C=68。
75×1.02=70。
125 Kvar2、主墩空压机:取kx=0。
25 =0。
7,则=1。
02P C=0.25×1×132=33kWQ C=33×1。
02=33.66 Kvar3、泥浆电泵:取kx=0.75 =0。
75,则=0。
88P C=0。
75×5×22=82。
5kWQ C=82。
5×0.88=72。
