施工现场常用电气设备组需要系数

施工现场临时用电计算一、计算用电总量方法一：～（k1∑P1/Cosφ+k2∑P2+k3∑P3+k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为～，一般为～）K1、K2、K3、K4——需要系数，以下表：需要系数用电名称数量备注K 数值电动机3～10台K1如施工中需要电11～30台30台以上加工厂动力设备3～10台电焊机K210台以上室内照明K3室外照明K4方法二：①各用电设备组的计算负荷：有功功率：Pjs1＝Kx×ΣPe无功功率：Qjs1＝Pjs1×tgφ视在功率：Sjs1＝(P2js1+Q 2js1) 1/2热时，应将其用电量计算进去。

为使计算结果凑近实际，式中各项动力和照明用电，应根据不同样工作性质分类计算＝Pjs1/ COSφ＝Kx×ΣPe/COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pjs＝Kx×ΣPjs1Qjs＝Pjs×tgφSjs＝(P2js+Q 2js) 1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（ kw）Qjs--各用电设备组的无功计算负荷的总和（ kvar）Sjs--各用电设备组的视在计算负荷的总和（ KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/COSφ公式中：W——变压器的容量（KW）——变压器服务范围内的总用电量（KW）K——功率损失系数，取Cosφ——功率因数，一般为依照计算所得容量，从变压器产品目录中选择。

施工用电负荷计算建筑施工现场用电负荷计算时，应考虑：建筑工程及设备安装工程的工作量及施工进度；各阶段投入的用电设备需要的数量；要有充分的预计，用电设备的施工现场的布置情况合理电源的远近；施工现场大大小小的用电设备的容量进行统计。

在这些已经掌握的情况下，就可以计算了。

通过对施工用电设备的总负荷计算，依据计算的结果选择变压器的容量及相适应电气配件；对分路电流的计算，确定线路导线的规格、型号；通过对各用电设备组的电流计算，确定分配电箱电源开关的容量及熔断丝的规格、电源线的型号、规格。

对高压用电的施工现场一般用电量较大，在计算它的总用电量时，可以把各用电设备进行分类、分组进行计算，然后相加。

1、在计算施工现场诸多的用电设备时，对各类施工机械的运行、工作特点都要充分考虑进去：（1）有许多用电设备不可能同时运行，如卷扬机、电焊机等；（2）各用电设备不可能同时满载运行，如塔式起重机它不可能同时起吊相同重量的物品；（3）施工机械的种类不同、其运行的特点也不相同，施工现场为高层建筑提供水源的水泵一般就要连续运转，而龙门架与井架却是反复短时间停停开开；（4）各用电设备在运行过程中，都不同程度存在功率的损耗致使设备效率下降；（5）现场配电线路，在输送功率同时也会产生线路功率的损耗，线路越长损耗越大。

对线路功率一事不应忽视。

目前符合计算方法常采用需要系数法和二项式法，当不管采用哪种计算方法都需使用在实际中早已测定的有关系数。

2、一般说进行负荷计算时，首先绘制供电系统图，然后按程序进行计算。

（1）单台用电设备：长期运转的用电设备，设备容量就是计算负荷，但对每台电动机及其它需计及效率的单台用电设备的计算负荷为：Pj1=Pe/η（2-1）式中P—用电设备的有功计算负荷（KW）；j1Pe—用电设备的设备容量；η—用电设备的效率。

（2）确定用电设备组的计算负荷：确定了各用电组容量设备容量Pe之后，就应将各用电设备按Kx 分类法分成若干组，进行负荷计算应为：P j2=K x ∑P e Q j2= Pj2tg（2-2）S j2=j22j22Q P +式中 P j2—用电设备组的有功计算负荷（KW ）; Q j2—用电设备组的无功计算负荷（KV AR ）; S j2—用电设备组的视在计算负荷(KV A)；∑P e —用电设备组的设备总容量之和，但不包括备用设备容量（KW ）;K x —用电设备组的需要系数可查工厂电气设计手册或参考表。

电气设计相关计算公式大全一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷Pjs=Kx·Pe(Kw)；无功计算负荷Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流Ijs=Sjs/√￣3·Ux·Cosψ（A）。

式中：Pe---用电设备组额定容量（Kw）；Cosψ---电网或供电的功率因数余弦值（见下表）；tgψ ---功率因数的正切值（见下表）；Ux---标称线电压（Kv）。

Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。

民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。

2、配电干线或变电所的计算负荷：⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。

配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。

式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。

⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。

即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。

变压器容量确定：S变=Sjs×1.26= （KVA）。

（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。

变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。

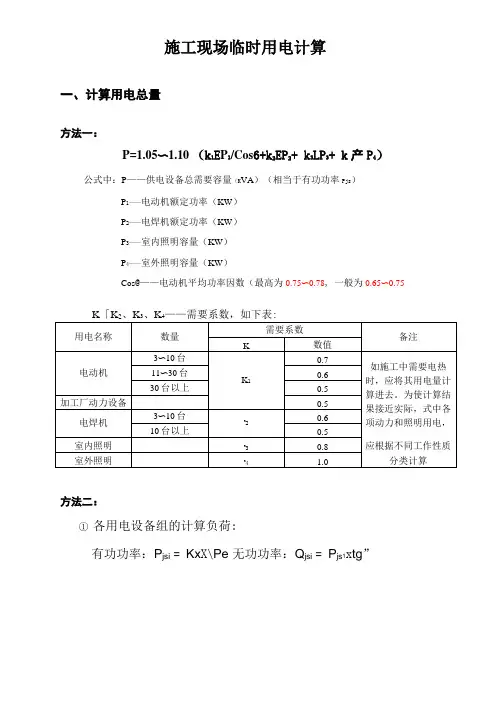

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（K VA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K1、K2、K3、K4——需要系数，如下表：用电名称数量需要系数备注K 数值电动机3～10台K10.7如施工中需要电热时，应将其用电量计算进去。

为使计算结果接近实际，式中各项动力和照明用电，应根据不同工作性质分类计算11～30台0.630台以上0.5加工厂动力设备0.5电焊机3～10台K20.610台以上0.5室内照明K30.8室外照明K4 1.0方法二：① 各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js11/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量② 总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

施工现场临时用电计算一、计算用电总量方法一：P=1.05〜1.10 （k1E P1/Cos6+k2EP2+ k3LP3+ k产P4）公式中：P——供电设备总需要容量（K VA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cos@——电动机平均功率因数（最高为0.75〜0.78, 一般为0.65〜0.75 34方法二：① 各用电设备组的计算负荷:有功功率：P jsi= Kx X\Pe 无功功率：Q jsi= P js1x tg”视在功率：%1优j, + Q2 jJ,2 =P js/ 8s 中=Kx XA Pe / COS0公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc （铭牌暂载率）时的设备容量② 总的负荷计算：P js=Kx XZ P jsiQ js=P js X tg ”S js =(P2 js + Q2js)l/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W= KXP/ COS6公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05〜1.1Cos@——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn^Sjs(一般为 1.15~1.25 Sjs公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积① 按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= p/ 门V COS 6（-1.5~2P二线制线路上的电流计算公式：I= P/ V COS6公式中：I——导线中的负荷电流（A）V——供电电压（KV）P—-变压器服务范围内的总用电量（KW）Cos@——功率因数，一般为0.75② 按允许电压降选择导线截面S=E（P L） / C △U公式中：S——导线截面（mm2）E（PL）——负荷力矩的总和（k W- m）（P—有用功率，L--线路长度）C——计算系数，三相四线制供电线路时，铜线的计算系数CCU=77,铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8,铝线的计算系数为CAL = 7.75。

民用建筑照明负荷需要系数
表3-5 民用建筑照明负荷需要系数
建筑物名称需要系数(Kd) 备注
单身宿舍楼~ 一开间内I一2盏灯，2一3个插座
一般办公楼~一开间内2盏灯，2一3个插座
高级办公楼~
科研楼一开间内2盏灯，2一3个插座
发展与交流中心~
教学楼三开间内6-11灯，1一2个插座
图书馆~
毛儿所、幼儿园
小型商业·务业用房
综合商业、服务楼
食堂、餐厅
高级餐厅~
一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间
旅游宾馆单间客房4一5盏灯，4一6个插座
电影院、文化馆~
剧场~
礼堂~
体育练习馆~
体育馆
展览厅
门诊楼~
一般病房楼
高级病房楼
锅炉房。

施工现场临时用电计算方式The pony was revised in January 2021施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室内照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K 1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：Pjs1＝Kx×ΣPe无功功率：Qjs1＝Pjs1×tgφ视在功率：Sjs1＝(P2 js1 + Q2 js1)1/2＝Pjs1/ COSφ＝Kx×ΣPe / COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：Pjs＝Kx×ΣPjs1Qjs＝Pjs×tgφSjs＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务范围内的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25 Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I= P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务范围内的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L） / C △U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

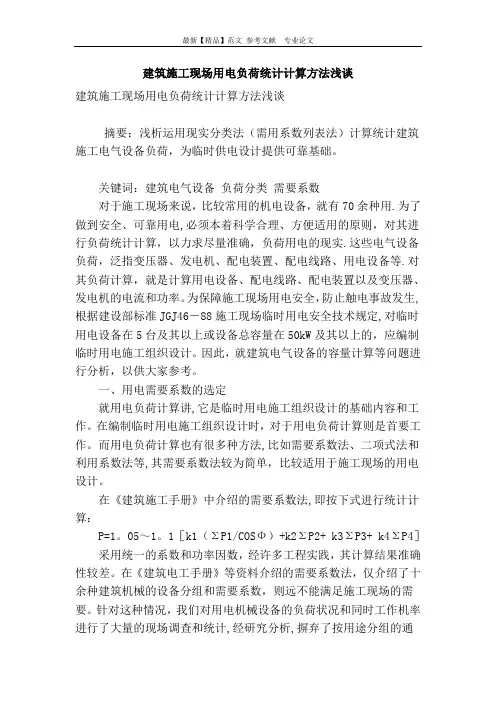

建筑施工现场用电负荷统计计算方法浅谈建筑施工现场用电负荷统计计算方法浅谈摘要：浅析运用现实分类法（需用系数列表法）计算统计建筑施工电气设备负荷，为临时供电设计提供可靠基础。

关键词：建筑电气设备负荷分类需要系数对于施工现场来说，比较常用的机电设备，就有70余种用.为了做到安全、可靠用电,必须本着科学合理、方便适用的原则，对其进行负荷统计计算，以力求尽量准确，负荷用电的现实.这些电气设备负荷，泛指变压器、发电机、配电装置、配电线路、用电设备等.对其负荷计算，就是计算用电设备、配电线路、配电装置以及变压器、发电机的电流和功率。

为保障施工现场用电安全，防止触电事故发生,根据建设部标准JGJ46―88施工现场临时用电安全技术规定,对临时用电设备在5台及其以上或设备总容量在50kW及其以上的，应编制临时用电施工组织设计。

因此，就建筑电气设备的容量计算等问题进行分析，以供大家参考。

一、用电需要系数的选定就用电负荷计算讲,它是临时用电施工组织设计的基础内容和工作。

在编制临时用电施工组织设计时，对于用电负荷计算则是首要工作。

而用电负荷计算也有很多种方法,比如需要系数法、二项式法和利用系数法等,其需要系数法较为简单，比较适用于施工现场的用电设计。

在《建筑施工手册》中介绍的需要系数法,即按下式进行统计计算：P=1。

05～1。

1［k1（ΣP1/COSФ）+k2ΣP2+ k3ΣP3+ k4ΣP4］采用统一的系数和功率因数，经许多工程实践，其计算结果准确性较差。

在《建筑电工手册》等资料介绍的需要系数法，仅介绍了十余种建筑机械的设备分组和需要系数，则远不能满足施工现场的需要。

针对这种情况，我们对用电机械设备的负荷状况和同时工作机率进行了大量的现场调查和统计,经研究分析,摒弃了按用途分组的通用方法，将一般连续工作制（S1）电动机按负荷情况、同时工作机率情况，分为A类、B类、C类、D类四组；起重机、卷扬机、电梯等断续周期工作制（S3）电动机分为一组;电焊机按功率因数COSΦ值的不同分为A、B两组；生活及照明用电分为一组。

施工现场临时用电计算一、计算用电总量方法一：P=1.05～1.10（k1∑P1/Cosφ+k2∑P2+ k3∑P3+ k4∑P4）公式中：P——供电设备总需要容量（KVA）（相当于有功功率Pjs）P1——电动机额定功率（KW）P2——电焊机额定功率（KW）P3——室照明容量（KW）P4——室外照明容量（KW）Cosφ——电动机平均功率因数（最高为0.75～0.78，一般为0.65～0.75）K1、K2、K3、K4——需要系数，如下表：方法二：①各用电设备组的计算负荷：有功功率：P js1＝Kx×ΣPe无功功率：Q js1＝P js1×tgφ视在功率：S js1＝(P2 js1 + Q2 js1)1/2＝P js1/COSφ＝Kx×ΣPe /COSφ公式中：Pjs1--用电设备组的有功计算负荷（kw）Qjs1--用电设备组的无功计算负荷（kvar）Sjs1--用电设备组的视在计算负荷（kVA）Kx--用电设备组的需要系数Pe--换算到Jc（铭牌暂载率）时的设备容量②总的负荷计算：P js＝Kx×ΣP js1Q js＝P js×tgφS js＝(P2 js + Q2 js)1/2公式中：Pjs--各用电设备组的有功计算负荷的总和（kw）Qjs--各用电设备组的无功计算负荷的总和（kvar）Sjs--各用电设备组的视在计算负荷的总和（KVA）Kx--用电设备组的最大负荷不会同时出现的需要系数二、选择变压器方法一：W=K×P/ COSφ公式中：W——变压器的容量（KW）P——变压器服务围的总用电量（KW）K——功率损失系数，取1.05~1.1Cosφ——功率因数，一般为0.75根据计算所得容量，从变压器产品目录中选择。

方法二：Sn≥Sjs（一般为1.15~1.25Sjs）公式中：Sn --变压器容量（KW）Sjs--各用电设备组的视在计算负荷的总和（KVA）三、确定配电导线截面积①按导线安全载流量选择导线截面三相四线制线路上的电流计算公式：I= P/√3 V COSφ（≈1.5~2P）二线制线路上的电流计算公式：I= P/ V COSφ公式中：I——导线中的负荷电流（A）V——供电电压（KV）P——变压器服务围的总用电量（KW）Cosφ——功率因数，一般为0.75②按允许电压降选择导线截面S=∑（P L）/ C △U公式中：S——导线截面（mm2）∑（PL）——负荷力矩的总和（kW·m）（P—有用功率，L--线路长度）C——计算系数，•三相四线制供电线路时，铜线的计算系数CCU=77，铝线的计算系数为CAL=46.3；在单相220V供电时，铜线的计算系数CCU=12.8，铝线的计算系数为CAL＝7.75。

电气设计需要系数利用系数(lì yònɡ xì shù)功率因数等系数用表电气设计需要系数利用系数(lì yònɡ xì shù)功率因数等系数用表民用建筑照明负荷需要系数表3-5 民用建筑照明负荷需要系数建筑物名称需要系数(Kd) 备注单身宿舍楼0.6~0.7 一开间内I一2盏灯，2一3个插座一般办公楼0.7~0.8一开间内2盏灯，2一3个插座高级办公楼0.6~0.7科研楼一开间内2盏灯，2一3个插座发展与交流中心0.6~0.7教学楼三开间内6-11灯，1一2个插座图书馆0.6~0.7毛儿所、幼儿园小型商业·务业用房综合商业、服务楼食堂、餐厅高级餐厅0.7~0.8一般旅馆、招待所0.7~0.8 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间旅游宾馆单间客房4一5盏灯，4一6个插座电影院、文化馆0.7~0.8剧场0.6~0.7礼堂0.5~0.7体育练习馆0.7~0.8体育馆展览厅门诊楼0.6~0.7一般病房楼高级病房楼锅炉房0.9-1负荷分级及其供电要求3.1.1民用建筑常用重要电力负荷分级（见表3-1 ）表3-1 民用建筑常用重要电力负荷分级.序号建筑物名称用电负荷名称负荷等级备注二一特别重要级级负荷1高层普通住宅、高层宿舍客梯、生活泵、主要通道照明√2部、省级办公楼、全空调涉外办公楼，超高层公楼、综合楼 )，使馆和大使馆官邸。

主要办公室、会议室，总值班室、档案室及主要通道的照明、客梯√（√)(√)如设有应急电源设备，可根据需要处理机要室、电报房、电子计算机系统的电源√3国宾馆、大会堂、国际会议中心地方厅、总值班室及主要通道照明、厨房√主会场、接见厅、宴会厅、电梯。

电声、录像、电子计算机系统的电源√4四、五星饭店地下污水泵电源. √经营管理及备管理用电子计算机系统电源; 宴会厅。

电气设计相关计算公式大全一、常用的需要系数负荷计算方法1、用电设备组的计算负荷（三相）：有功计算负荷Pjs=Kx·Pe(Kw)；无功计算负荷Qjs=Pjs·tgψ（Kvar）；视在功率计算负荷Sjs=√￣Pjs2+ Qjs2（KVA）；计算电流Ijs=Sjs/√￣3·Ux·Cosψ（A）。

式中：Pe---用电设备组额定容量（Kw）；Cosψ---电网或供电的功率因数余弦值（见下表）；tgψ ---功率因数的正切值（见下表）；Ux---标称线电压（Kv）。

Kx---需要系数（见下表）提示：有感抗负荷（电机动力）时的计算电流，即：Ijs=Sjs/√￣3·Ux·Cosψ·η（A）η---感抗负荷效率系数，一般取值0.65～0.85。

民用建筑（酒店）主要用电设备需要系数Kx及Cosψ、tgψ的取值表：注：照明负荷中有感抗负荷时，参见照明设计。

2、配电干线或变电所的计算负荷：⑴、根据设备组的负荷计算确定后，来计算配电干线的负荷，方法如下：总有功计算负荷∑Pjs=K∑·∑(Kx·Pe)；总无功计算负荷∑Qjs= K∑·∑（Pjs·tg）；总视在功率计算负荷∑Sjs=√￣（∑Pjs）2+（∑Qjs）2。

配电干线计算电流∑Ijs=∑Sjs/√￣3·Ux·Cosψ（A）。

式中：∑---总矢量之和代号；K∑---同期系数（取值见下表1）。

⑵、变电所变压器容量的计算，根据低压配电干线计算负荷汇总后进行计算，参照上述方法进行。

即：∑Sjs变= K∑·∑Sjs干线（K∑取值范围见下表2）。

变压器容量确定：S变=Sjs×1.26= （KVA）。

（载容率为80﹪计算，百分比系数取1.26，消防负荷可以不计在内）。

变压器容量估算S变= Pjs×K×1.26= Pjs×1.063×1.26= （Kva）。

民建用电设备需要系数（K d）表3-6民用建筑用电设备的需要系数13.各种用电设备组需要系数（K d）及平均功率因数（cos© ）（见表3-19）图3-1最大系数Km照明负荷密度（见表3-21）表3-21照明负荷密度负荷密度建筑类别场所名称负荷类别设计/(VA/m 2)计算/(VA/m 2)照明35 20办公室插座40 30照明50 40大会议室插座40 25照明30 20中、小型会议室15插座20照明35 25多功能厅插座50 40照明50 40展览厅插座40 25照明25 20阅览室插座1510照明25 20中央文件室插座20 10照明25 20计算机房办公建筑插座40 30照明25 20培训室插座40 30照明25 20休息室插座510照明25 20接待室插座20 10照明25 20复印机室插座40 30照明35 30 文娱室（台球、桥牌、乒乓球）插座10 5照明30 20健身房插座20 10照明500 400美容室插座200 100咖啡室照明40 3020照明40 30餐厅插座30 20照明40 30厨房插座30 15更衣室照明及插座15 15照明40 30医务室插座30 20照明40 30播音室插座50 40照明40 35大门厅插座40 30照明50 40中厅插座20 10走廊照明及插座15 10楼梯间照明10 10照明25 20库房插座10 5卫生间照明20 15停车库照明及插座10 5自行车库照明及插座 5 5照明25 20洗衣房插座40 30照明100手术室插座60照明32病房插座30照明40急诊室插座35医疗建筑照明42X光室插座30照明40新生婴儿室插座30照明40康复室插座30处理室照明50各种车间照明和通风机用电指标(见表3-23)表3-21各种车间照明和通风机用电指标车间名称通风电动机/(KW/10m 2)高度/m 照明指标/(W/m 2)铸工0.8-1.7 6-10 6.6锻工0.5-2.0 11-15 5.4热处理143.3 3-6 7.2冷处理0.1-0.4 7-15 4.7金工0.12-0.33 3-6 6-7.7木工0.5-1.2 3-6 6.6废钢—6-8 1.74 电镀5-12 3-5 3.5-4工厂试验室 4.7 3-5 5-7工厂办公室0.5-0.7 3-5 5-6中央试验室0.7-1.2 3-5 5-6煤气站—3-6 5-7氧气站—3-5 5-6水泵房及空压站—3-5 5.4锅炉房—3-5 4.8试验站—7-25 5.5仓库0.02 3-6 4.2易燃品库0.6 3-6 4.5食堂—3-4 4.5车间福利建筑—3-4 5.4宿舍—3-4 3.5-4厂区照明— 4.5-6.5 0.075负荷计算常用技术数（见表3-27-3-35）表3-27常用厨房炊事用电设备一览表厨房设备名称相数额定电压/V额定功率/kw 小鼓风机 1 220 0.75洗菜机 3 380 2.30挂墙电开水炉3.01 220切片及碎肉机 3 380 3.5开罐器0.321 220锯骨机 3 380 1.5脱水机 3 380 2.2气味处理器 1 220 0.01灭蝇灯0.041 220真空包装机 3 380 5.0搅拌机 1 220 0.71.04消毒器1 220冰粒储存冷库 3 380 4.2制冰粒机 3 380 5.00.4冰粒箱速装袋机1 220紫外光消毒器 1 220 0.01电开水炉 3 380 15.5供餐传送带 1 220 0.4升降台 3 380 1.5流动盆架 3 380 2.1餐车清洗机 3 380 21.00分类传送带 1 220 3.00洗杯机 3 380 9.00综合刀叉洗碟机 3 380 23.00重洗器具清洗盆 3 380 9.00干手机 1 220 2.10冷水器 1 220 1.80面粉压片机 3 380 0.75面粉分割成形机 3 380 1.62条形面粉成形机 3 380 0.75牛角包机 3 380 2.00发酵机 3 380 5.45旋转式烤箱 3 380 34.5包装机 3 380 3.00 面包高温冷库 3 380 3.50 面包低温冷库 3 380 2.800.75 卧式冰箱1 220明火炉速烤箱 3 380 8.10 面包烤箱 3 380 45 和面机 3 380 7.4 饼干机 3 380 8.00 综合搅拌机 3 380 4.65 原材料高温冷库 3 380 3.00 炸油炉 3 380 32.00 高温冷库： 3 380 2.10 雪糕柜 1 380 0.20微波烤炉1 220 0.60 副食保温柜3.001 220电炉 1 220 3.40 双用烤箱9.301 220洗衣机 2 380 2.60 洗碗机 3 380 100.00 熨床 3 380 7.40一般家用电器用电负荷、功率因数及计算电流（见表3-27-3-35）表3-28 —般家用电器用电负荷、功率因数及计算电流设备名称规格耗电功率/（ kw）功率因数（cos© ）计算电流/A收录机0.01-0.06 0.7 0.1-0.4 电唱机0.02 0.7 0.2黑白0.03-0.05 0.7 0.2-0.3 电视机彩电0.07-0.09 0.7 0.4-0.5 洗衣机0.12-0.4 0.6 0.8-2.3 家用电冰箱50-200L 0.04-0.15 0.6 0.3-1 台扇①200-400mm 0.03-0.07 0.6 0.3-0.5 落地扇①400mm 0.07 0.6 0.5 箱式电扇①300mm 0.06 0.6 0.4吊扇①900-1200mm0.08 0.6 0.6 排气扇0.01 0.5 0.1 冷风器0.07 0.6 0.5 电空调器0.75-2 0.7-0.8 4.3-11.4 电熨斗0.3-0.6 1 1.4-2.8 电烙铁0.04-0.1 1 0.2-0.5 电热梳0.02-0.12 1 0.1 电吹风0.25-1.2 1 1.2-5.8 电热烫发钳0.02-0.03 1 0.1 电卷发器0.02 1 0.1 电褥子0.04-0.08 1 0.2-0.4 热得快0.3 1 1.4 电水杯0.4 1 1.9 电茶壶（瓷）0.5 1 2.3 电茶壶（铝） 2.5-5L 0.7-1.5 1 3.2-6.9 电热锅 1.5L 0.5-0.75 1 2.3-3.5 电烤箱0.5-0.6 1 2.3-2.8 电炒勺0.8-0.9 1 3.7-4.1 电饭锅0.3-1.5 1 1.4-6.9 电炉① 100-170mm 0.3-1 1 1.4-4.6 暖式电护立式0.3-1 1 1.4-4.6 电热水器9.12 1电吸尘器0.6 0.6 1.9设备名称规格相数耗电功率/kw功率因数cos©汁算电流/A 卧式冷藏柜0.2m3 3 0.5 0.8 1食品冰箱 1.3m3 3 0.6 0.8 1.2卧式冷藏柜0.6m3 3 1.1 0.85 2厨房冰箱0.6m3 3 1.1 0.85 2卧式风冷冷藏柜0.7m3 31.1 0.852立式风冷生熟分开冷藏柜0.7m3 3 1.1 0.85 2 立式冷藏柜0.7m3 3 1.1 0.85 21m3 31.1 0.852厨房冰箱1m3 3 1.1 0.85 21.35m3 3 1.1 0.85 21.5m3 31.1 0.852立式冷藏柜 1.5m3 3 1.5 0.85 2.7 低温冰箱16800kJ/h 3 2.2 0.85 4 卧式冷藏柜 1.5m3 3 3 0.85 5.41.5m3 3 3 0.85 5.4 卧式风水冷冷藏柜2m3 3 3 0.85 5.4 立式冷藏柜3m3 3 3 0.85 5.4 厨房冰箱3m3 3 3 0.85 5.4 低温冰箱0.2m3 3 4 0.85 7.2 制冰机120kg/d 3 1.1 0.85 2 冰棍机2000 支/d 3 1.1 0.85 2 制冰机500kg/d 3 3 0.85 5.4 冰棍机8000 支/d 3 3 0.85 5.48-9kg/d 3 1.7 0.85 3.1 冰淇淋机20-25kg/h 3 4.5 0.85 8.1 冷饮水箱300-450kg/h 3 3 0.85 5.4 紫外线饮水消毒器1000L/h 1 0.03 0.5 0.34000L/h 1 0.09 0.5 0.98000L/h 1 0.12 0.5 1.160000L/h 1 3 0.5 27.3商业、服务业用电器负荷、功率因数及计算电流(见表3-27-3-35)表3-31商业、服务业用电器负荷、功率因数及计算电流设备名称相数耗电功率/kw功率因数cos©汁算电流/A 热合机 1 0.5 1 2.33 1 1 1.53 1.5 1 2.33 3.5 1 5.3电裁刀 3 1.7 0.8 3.2抛光机 3 1.7 0.8 3.2气泵 3 1.7 0.8 3.23 4 0.8 7.6木工刨床 3 3 0.8 5.7电锯 3 4 0.8 7.6售粮机 3 2.2 0.8 4.2售油机 1 0.27 0.7 1.8化油机1 1 14.6酱油泵1 0.3 0.72压冻鱼机 3 2.2 0.8 4.2收款机 1 0.05 0.6 0.4 炒栗子机 3 2.2 0.8 4.2 理发幌子灯 1 0.1 0.9 0.5电推子0.014 (24V)0.6 1 小吹风机 1 0.45 1 2.1 大吹风机 1 0.12 1 0.61 0.16 1 0.71 0.5 1 2.3 电烫机 12 1 9.1 钥匙机 1 0.25 0.7 1.6 钢管切割机3 0.2 0.8 4.2 小型砂轮 3 0.6 0.7 1.3 小型台钻 1 0.6 0.7 3.9磨齿机1 0.3 0.72电脑验光机 1 0.7 0.7 4.6 眼镜烘烤 1 0.5 0.7 3.3表3-32电热类电器用电负荷及计算电流设备名称规格相数耗电功率/kw汁算电流/A 烘手器 1 1.85 8.51 3 13.6热风器9m3/min3 3 4.64.61 19.1电暖器1 21 3 13.620kg 1 2 9.130kg 3 6 9.1 电热水器40kg 3 8 12.2110kg 3 9 13.71 2（夏）9.1暖水冲洗器3kg/min1 4（冬）18.2300L 1 5 22.7 储存式水加热器46L 1 3 13.627.346L1 61 0.8 3.6电炉1 1 4.6煮锅20Lx3电灶炒锅10Lx1 3 18.1 27.4烘炉1 4 18.2电炒锅14L3 4 6.1电炸锅 3 6.5 9.90.3 1.41三明治护 1 0.5 2.31 0.75 3.4远红外面包炉50kg/h 3 10 15.23 7.2 10.9远红外食品烘箱50kg/h3 11.2 17食品烤箱 3 14 21.310kg/h 3 3.8 5.8 远红外立式供烤炉38kg/h 3 13 19.7表3-32用电设备组的需要系教Kd二项式系数be及cos©值用电设备组名称需要系数kd二项式系数b c最大容量设备台数cos ©tan ©小批量生产的金属冷加工机床电动机0.16-0.2 0.14 0.4 5 0.5 1.73 大批量生产的金属冷加工机床电动机0.18-0.25 0.14 0.5 5 0.5 1.73 小批量生产的金属热加工机床电动机0.25-0.3 0.24 0.4 5 0.5 1.73 大批量生产的金属热加工机床电动机0.3-0.35 0.26 0.5 5 0.65 1.17 通风机、水泵、空压机、电动发电机组电机0.7-0.8 0.65 0.25 5 0.8 0.75 非连锁的连续运输机械，铸造车间整纱机0.5-0.6 0.4 0.4 5 0.75 0.88 连锁的连续运输机械，铸造车间整纱机0.65-0.7 0.6 0.2 5 0.75 0.88锅炉房、机加工、机修、装配车IC（%）二25% 间的起重机0.1-0.15 0.06 0.2 30.5 1.73自动连续装料的的电阻炉设备0.75-0.8 0.7 0.3 2 0.95 0.33铸造车间的起重机（IC （%）二25%）0.15-0.25 0.09 0.3 3 0.5 1.73 实验室用小型电热设备（电阻炉、干燥箱）0.7 0.7 0 - 1.0 0 工频感应电炉（未带无无功补偿装置）0.8 - - - 0.35 2.67 高频感应电炉（未带无功补偿装置）0.8 - - - 0.6 1.33 电弧熔炉0.9 - - - 0.87 0.57 点焊机、缝焊机0.35 - - - 0.6 1.33 对焊机、铆钉加热机0.35 - - - 0.7 1.02 自动弧焊变压器0.5 - - - 0.4 2.29 单头手动弧焊变压器0.35 - - - 0.35 2.68 多头手动弧焊变压器0.4 - - - 0.35 2.68 单头弧焊电动发电机组0.35 - - - 0.6 1.33 多头弧焊电动发电机组0.7 - - - 0.75 0.88变配电所、仓库照明0.5-0.7 - - -1.0 0 生产厂房及办公室•阅览室实验室照明0.8-1 - - - 1.0 0 宿舍、生活区照明0.6-0.8 - - - 1.0 0室外照明、应急照明 1.0--- 1.0 0。

表3-5 民用建筑照明负荷需要系数建筑物名称需要系数(Kd) 备注单身宿舍楼~ 一开间内I一2盏灯，2一3个插座一般办公楼~一开间内2盏灯，2一3个插座高级办公楼~科研楼一开间内2盏灯，2一3个插座发展与交流中心~教学楼三开间内6-11灯，1一2个插座图书馆~毛儿所、幼儿园小型商业·务业用房综合商业、服务楼食堂、餐厅高级餐厅~一般旅馆、招待所~ 一开间I盏灯，2一3个插座，集中卫生间高级旅馆、·招待所带卫生间旅游宾馆单间客房4一5盏灯，4一6个插座电影院、文化馆~?剧场~?礼堂~?体育练习馆~ ?体育馆?展览厅?门诊楼~?一般病房楼?高级病房楼?锅炉房?民建用电设备需要系数（K d）表3-6 民用建筑用电设备的需要系数序号用电设备分类:需要系数（kd）cosφtanφ1 通风和采暖用电? ? ?各种风机，空调器~恒温空调箱一冷冻机集中式电热器0分散式电热器(20kw以下) ().85 0分散式电热器(100kw以上) 0小型电热设备~2 给排水用电各种水泵(15kW以下)各种水泵(17kw以上)起重运输用电客梯及以下) ·客梯(2t及以上)货梯~ 输送带起重机械4 锅炉房用电消防用电厨房及卫生用电食品加工机械电饭锅、电烤箱0电炒锅0电冰箱热水器(淋浴用) 0除尘器7 机修用电:修理间机械设备电焊机移动式电动工具8 打包机洗衣房动力夭窗开闭机9 通信及信号设备载波机一收信机~发信机电话交换台客房床头电气控制箱~旅游宾馆主要用电设备的需要系数及功率因数表表3-7 旅游宾馆主要用电设备的需要系数及功率因数表项目需要系数〔Kd）cosφ值全馆总负荷0:4~全馆总电力~全馆总照明~冷冻机房锅炉房水泵房通风机电梯DC AC厨房~洗衣机房~窗式空调器~客房餐厅会议室办公室车库1生活水泵、污水泵.建设部《小康住宅设计导则》推荐的住宅用电负荷需要系数表表3-11 建设部《小康住宅设计导则》推荐的住宅用电负荷需要系数表户数361014182225101200备注需要系数（kd）1住宅的公用照明及公用电力负荷需要系数，一般可按一1选仅，Kd指接在同一相上的户数?6.照明用电需要系数表(见表3-12)表3-12 照明用电需要系数处所需要系数(K d )处所需要系数(K d) 生产厂房(有天然采光) 科研楼生产厂房（无天然采光) 宿舍商店、锅炉房仓库办公楼、展览馆医院设计室、食堂学校、旅馆机械加工工业需要系数(K d)(见表3-14)表3-14 机械加工工业需要系数用电设备名称K d cosφtanφ一般工作制的小批生产金属冷加工机床大批生产金属冷加工机床小批生产金属热加工机床~大批生产金属热加工机床065 1:17 金属冷加工机床.压床，锻锤，剪床锻锤.生产用通风机卫生用通风机通风机泵，空气压缩机，电动发电机组透平压缩机压缩机0,75 不联锁的提升机，带式输送机，螺旋输送机等连续运输机械同上，但带有联锁的ε=25%的起重机及电葫芦铸铁及铸钢车间起重机轧钢车间，脱锭车间起重机0:锅炉房，修理，金工，装配等车间起重机加热器，干燥箱高频感应电炉.低频感应电炉- 高频装置(电动发电机/真空振荡器)高频装置(电动发电机真空管振荡器一1/5) t电阻炉.电炉变压器- 自动装料电阻炉非动装料电阻炉- 0. 7单头焊接电动发电机多头焊接电动发电机自动弧焊变压器点焊机与缝焊机.对焊机，铆钉加热器单头焊接变压器多头焊接变压器煤气电气滤清机组点焊机*高频电炉电阻炉*为实测数据。

施工临电总负荷计算和变压器选择电气设计的负荷计算方法及其应用范围电气负荷计算方法有：需要系数法、利用系数法、二项式系数法、单位面积功率计算法、单位产品功率计算法等。

（1）、需要系数法：用设备功率乘以需要系数和同时系数，直接求出计算负荷；（2）、利用系数法：采用利用系数求出最大负荷班的平均负荷，再考虑设备台娄和功率差异的影响，乘以与有效台数有关的最大系数求得计算负荷；（3）、二项式系数法：将负荷分为基本负荷和附加负荷，后者考虑一定数量大容量设备影响；（4）、单位面积功率法、单位指标法、单位产品耗电量法等，可用于初步设计用电量指标的估算，对于住宅建筑，在设计各阶段均可使用单位面积功率法。

它们的应用范围各不一样，按《民用建筑电气设计规范》3.4.2.1.“在方案设计阶段可采用单位指标法；在初步设计阶段，宜采用需要系数法。

”可见：民用建筑电气计算负荷推荐采用需要系数法；这是因为民用建筑中电气设备很少有特别突出的大功率设备，而按照需要系数法简单易行；而在工业建筑中，由于各设备的用电量存的很大差异，用需要系数法进行计算与实际就存在很大出入。

例如：某车间用电设备如下：电焊机25台，功率分别为：3.0KVA*8；8KVA*6；16KVA*5；30KVA*2；180KVA*2；200KVA*2；ε=50%风机：50台，功率均为：2.2KW机床：66台，功率分别为：7.5Kw*30；15KW*30；30KW*2；45KW*2；90KW*2吊车：2台，分别为15KW，22KW。

本车间的总配电计算负荷用上述（1）、（2）、（3）分别如下：（一）、采用需要系数法：电焊机，Kx=0.35,Pjs=Kx*Pe=0.35*972**cosΦ=0.35*972**0.7=168.39KwQjs=Pjs*tgΦ=1.02*168.39=171.76Kvar风机：Kx=0.75Pjs=Kx*Pe=0.75*50*2.2=82.5KWQjs=Pjs*tgΦ=0.75*82.5=61.9Kvar机床：Kx=0.12Pjs=Kx*Pe=0.12*1005=120.6KWQjs=Pjs*tgΦ=1.73*120.65=208.6Kvar吊车：Kx=0.1Pjs=Kx*Pe=0.1*37=3.7KWQjs=Pjs*tgΦ=1.73*3.7=6.4KvarP∑=K∑p*∑Pjs=0.9*374.8=375.19KWQ∑=K∑q*∑Qjs=0.95*374.8=448.66KWS∑==584.86KVAcosΦ∑=0.505Ijs==888.6A(二)、采用利用系数法：焊机，Kp=0.25,Pp=Kp*Pe=0.25*972**cosΦ=0.25*972**0.7=120.28KwQjs=Pjs*tgΦ=1.02*120.28=122.68Kvar风机：Kx=0.55Pjs=Kp*Pe=0.55*50*2.2=60.5KWQjs=Pjs*tgΦ=0.75*60.5=43.4Kvar机床：Kp=0.1Pjs=Kp*Pe=0.1*1005=100.5KWQjs=Pjs*tgΦ=1.73*100.5=173.87Kvar吊车：Kp=0.15Pjs=Kp*Pe=0.15*37=5.55KWQjs=Pjs*tgΦ=1.73*5.55=9.6KvarP∑=∑Pp=229.73KWQ∑=∑Qp=349.55KW∑Pe=1839.3KWK1p==0.125设备有效利用台数：nyx,是将不同设备和工作制的用电设备台数换处为相同设备和工作制的有效值，nyx=当设备台数较多时，可用计算结果不大于10%的下列简化方法计算：1)、当有效台数为4台及以上时，且最大一台设备功率与最小一台设备功率之比m≤3时，取nyx=n；确定nyx时，可将组内总功率不超过全组总设备功率5%的一些最小设备略去。
