机械制图焊缝标注方法

cad中焊缝标注方法CAD中焊缝标注在CAD软件绘制焊接部件时，焊缝标注是必不可少的一项操作。

焊缝标注可以告诉操作者焊缝的类型、尺寸和其它相关信息，有助于焊接的准确性和可靠性。

本文将针对CAD中焊缝标注，介绍几种方法，以满足不同需求的实现。

直线标注法直线标注法是较为简单的一种方法，通常用于直线焊缝的标注。

具体步骤如下：1.选择直线焊缝的两端点。

2.在“注释”菜单栏中选择“直线”选项。

3.在弹出的菜单中设置直线的样式、尺寸和文字内容等。

4.单击确定按钮，完成直线焊缝的标注。

弧形标注法弧形标注法常用于圆弧焊缝的标注。

具体步骤如下：1.选择圆弧焊缝的两端点。

2.在“注释”菜单栏中选择“弧形”选项。

3.在弹出的菜单中设置弧线的样式、尺寸和文字内容等。

4.单击确定按钮，完成圆弧焊缝的标注。

法线标注法法线标注法可以用于任意角度的焊缝标注，适用范围较广。

具体步骤如下：1.选择焊缝的一点。

2.在“注释”菜单栏中选择“法线”选项。

3.在弹出的菜单中设置法线的样式、尺寸和文字内容等。

4.根据需要旋转和移动法线标注的位置，单击确定按钮即可完成。

比例标注法比例标注法通常用于表现焊缝尺寸的大小关系，适用于多种类型的焊缝。

具体步骤如下：1.选择焊缝的一边或边角，作为比例的基准点。

2.在“注释”菜单栏中选择“比例”选项。

3.在弹出的菜单中输入比例尺，设置比例样式和文字内容等。

4.根据需要旋转和移动比例标注的位置，单击确定按钮即可完成。

综上所述，焊缝标注是CAD绘图中非常重要的一项操作，标注符号和参数的选用，直接关系到焊缝尺寸和位置参数的准确度。

以上介绍的几种标注法不仅可提高绘图的效率，还能在一定程度上提高焊接质量，因此，在焊接CAD绘图中很值得掌握。

调整标注样式在标注焊缝时，有时需要根据绘图的要求调整标注的样式。

下面介绍几种调整标注样式的方法：改变样式尺寸有时我们需要调整标注文字的大小和样式。

可以通过以下步骤实现:1.选择标注。

焊接符号在机械制图中标注大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝;在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状;用细实线绘制焊前坡口形状等等。

符号标注法:通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

•3、焊缝符号及其标注(1)焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如:(2)辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

(3)补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

(4)特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

(1)箭头线:箭头可指向接头侧和非接头侧;箭头线相对焊缝的位置一般没有特殊要求;允许箭头线弯折一次。

••••(2)基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注(1)焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个(详见GB/324-88)，例如:(2)焊缝尺寸符号及数据的标注原则(如图):焊缝横截面上的尺寸标注在基本符号的左侧;长度方向的尺寸标在右侧;坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的;在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

符号中的信息和单元焊接符号表达的内容：接头类型、焊缝坡口形状、焊缝类型、焊接方法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺寸、最终的焊缝轮廓、工艺要求等。

焊接符号组成单元:参考线、箭头、基本焊接符号、尺寸和其他数据、补充符号、完成符号、尾缀、规程、焊接方法或其他。

1、参考线是构成一个焊接符号的基础，由水平位置的划线组成。

参考线必须画在靠近所要表示的焊接接头符号的旁边。

每一个焊接符号单元必须根据符号标准放置在参考线周围一个适当的位置处。

水平参考线及焊接符号单元的位置如图1所示。

注释：①尾缀T 只用于特殊的焊缝，例如，焊接方法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或无须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡口焊缝的熔深、填角焊缝的尺寸、塞焊或开槽焊缝的尺寸、点焊或凸焊焊缝的剪切强度等，这个记号一般是位于焊缝符号的左边。

③记号E 在这里代表一个开坡口焊缝的有效尺寸，也称为焊缝尺寸或焊脚高。

有效尺寸的尺度标在圆括号内，无论箭头指向哪里，这个尺寸和坡口总是位于参考线上焊缝符号的左边。

④R 在这里代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

如果是塞焊或开槽焊缝，R在这里表示填充深度。

这个记号位于焊缝符号的中间位置。

⑤A 在这里表示对接接头的坡口角度（倾斜角），也包括塞焊焊缝的沉入角度。

⑥F和A之间的水平短线—在这里代表完成的焊缝外形形状。

⑦F 在这里表示获得所需焊缝外形的方法，焊缝外形可以通过下述方法获得。

打磨（G）、机械加工（M）、铲削（C）、锤击（H）、滚轧（R）或者其他（U）。

⑧L 在这里表示焊缝长度，这个长度标示总是位于焊缝符号的右边。

无论箭头位于何处，这个位置总是不变的。

⑨P 在这里表示当焊接中断时焊缝的中心线与中心线的间距。

⑩（N）在这里代表点焊、缝焊、栓焊、塞焊、开槽焊或凸焊焊缝所要求的数量。

箭头：箭头线位于参考线的一端或另一端，在焊接接头的箭头线一边有一个箭头，这个箭头能指向任何方向，向上、向下或向前、向后。

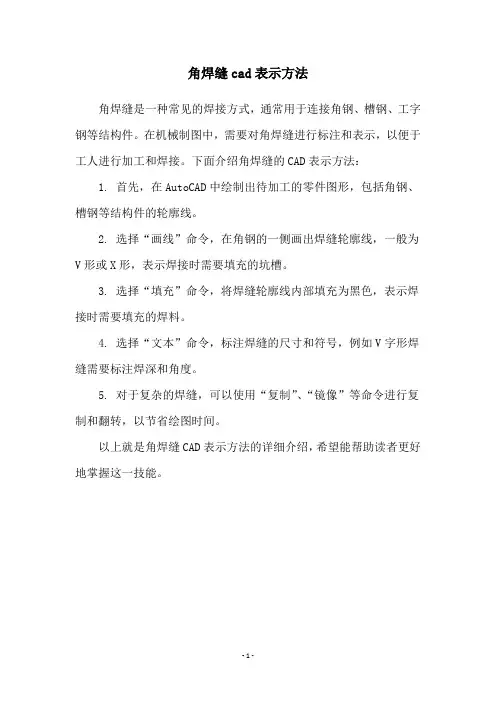

角焊缝cad表示方法
角焊缝是一种常见的焊接方式，通常用于连接角钢、槽钢、工字钢等结构件。

在机械制图中，需要对角焊缝进行标注和表示，以便于工人进行加工和焊接。

下面介绍角焊缝的CAD表示方法：
1. 首先，在AutoCAD中绘制出待加工的零件图形，包括角钢、槽钢等结构件的轮廓线。

2. 选择“画线”命令，在角钢的一侧画出焊缝轮廓线，一般为V形或X形，表示焊接时需要填充的坑槽。

3. 选择“填充”命令，将焊缝轮廓线内部填充为黑色，表示焊接时需要填充的焊料。

4. 选择“文本”命令，标注焊缝的尺寸和符号，例如V字形焊缝需要标注焊深和角度。

5. 对于复杂的焊缝，可以使用“复制”、“镜像”等命令进行复制和翻转，以节省绘图时间。

以上就是角焊缝CAD表示方法的详细介绍，希望能帮助读者更好地掌握这一技能。

- 1 -。

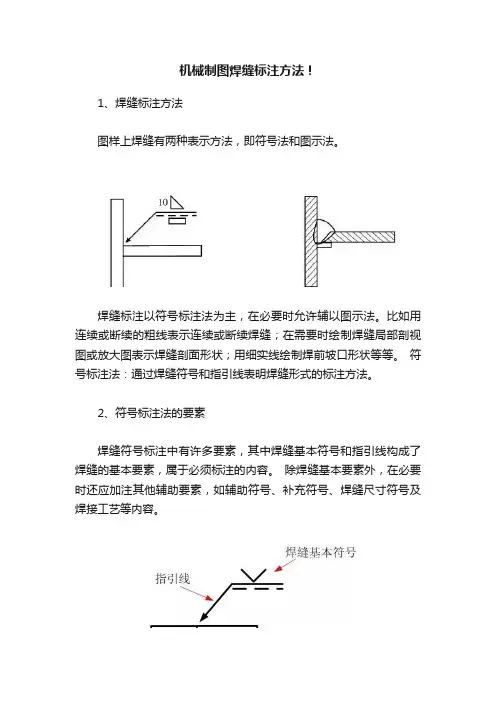

机械制图焊缝标注方法！1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求；允许箭头线弯折一次。

（2）基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方; 焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧; 标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的；在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

常用焊缝符号及其标注方法1.焊缝符号的种类：常用的焊缝符号包括长焊缝、短焊缝、T型焊缝、角焊缝、对接焊缝、对角焊缝、搭接焊缝、角胸焊缝等。

这些焊缝符号通常用于表示不同形状和位置的焊缝。

2.焊缝符号的标注方法：常用的标注方法包括使用箭头、线条和文字来表示焊缝的形状和位置。

具体标注方法如下：(1)长焊缝：使用一根带箭头的直线来表示。

箭头指向焊接的位置，并在箭头上注明焊缝的尺寸。

(2)短焊缝：使用一根带箭头的斜线来表示。

箭头指向焊缝的位置，并在箭头上注明焊缝的尺寸。

(3)T型焊缝：使用一根带箭头的直线和一根竖线组合来表示。

直线表示焊缝的位置和尺寸，竖线表示搭接部分的位置。

(4)角焊缝：使用两根带箭头的直线和一个竖线组合来表示。

两根直线分别表示焊缝的位置和尺寸，竖线表示角焊缝的位置。

(5)对接焊缝：使用两根带箭头的直线和一根横线来表示。

两根直线分别表示焊缝的位置和尺寸，横线表示对接面的位置。

除了上述的基本标注方法外，还可以根据需要进行补充标注，如标明焊缝的深度、符号的大小和比例等。

3.焊缝符号的标尺：为了使焊缝符号能够清晰可见并符合设计要求，通常需要根据工程图纸的比例绘制符号标尺。

标尺可以使用标准尺寸或特定比例来表示焊缝的大小和尺寸。

4.焊缝符号的位置：焊缝符号应该清晰可见，并在工程图纸上与相关标注和尺寸配合使用。

通常，焊缝符号应该位于焊缝的起始端，并在焊缝附近的合适位置进行标注。

总结：在工程设计和制图中，焊缝符号的正确标注是确保焊接质量和工艺正确的重要保证。

通过使用合适的焊缝符号和标注方法，可以准确传达设计要求，指导焊接工作，并提高焊接质量。

因此，对于工程设计人员和焊接工人来说，熟悉常用的焊缝符号及其标注方法是非常重要的。

常用焊缝符及其标注方法全焊缝符号是指对焊接过程中产生的焊缝进行标记和表示的一种方法，常用的焊缝符号主要有直缝、搭接缝、角焊缝、对焊缝和环焊缝等。

下面将对常用焊缝符号及其标注方法进行详细介绍。

1.直缝焊缝符号：直缝焊缝符号表示两个零件通过直缝焊接的连接方式。

标注时通常使用一条直线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"XX"表示焊缝尺寸。

例如，一个直缝焊缝符号为直线上方加"W"，下方加"6"，表示使用焊接方法W，焊缝尺寸为6mm。

2.搭接焊缝符号：搭接焊缝符号表示通过将两个零件搭接在一起，然后进行焊接的连接方式。

标注时使用一条横线表示焊缝，而且焊缝上方和下方都需要进行标注。

上方标注加上符号"W"表示焊接方法，下方标注加上符号"XY"表示焊缝尺寸。

例如，一个搭接焊缝符号为横线上方加"W"，下方加"8X10"，表示使用焊接方法W，焊缝尺寸为8mm（横向）和10mm（纵向）。

3.角焊缝符号：角焊缝符号表示通过将两个零件以角度焊接在一起的连接方式。

标注时使用一个三角形表示焊缝，并在三角形上方加上符号"W"表示焊接方法，下方加上符号"ZZ"表示焊缝尺寸。

例如，一个角焊缝符号为三角形上方加"W"，下方加"8"，表示使用焊接方法W，焊缝尺寸为8mm。

4.对焊缝符号：对焊缝符号表示通过将两个零件对接在一起进行焊接的连接方式。

标注时使用两条平行线表示焊缝，并在焊缝上方加上符号"W"表示焊接方法，下方加上符号"AB"表示焊缝尺寸。

例如，一个对焊缝符号为两条平行线上方加"W"，下方加"4X6"，表示使用焊接方法W，焊缝尺寸为4mm（横向）和6mm（纵向）。

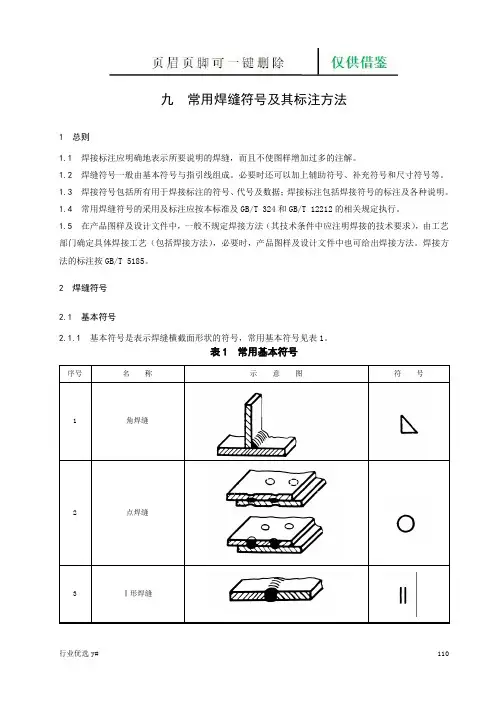

九常用焊缝符号及其标注方法1 总则1.1焊接标注应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

1.2焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和尺寸符号等。

1.3 焊接符号包括所有用于焊接标注的符号、代号及数据；焊接标注包括焊接符号的标注及各种说明。

1.4常用焊缝符号的采用及标注应按本标准及GB/T 324和GB/T 12212的相关规定执行。

1.5 在产品图样及设计文件中，一般不规定焊接方法（其技术条件中应注明焊接的技术要求），由工艺部门确定具体焊接工艺（包括焊接方法），必要时，产品图样及设计文件中也可给出焊接方法。

焊接方法的标注按GB/T 5185。

2 焊缝符号2.1基本符号2.1.1 基本符号是表示焊缝横截面形状的符号，常用基本符号见表1。

表1 常用基本符号序号名称示意图符号1 角焊缝2 点焊缝3 Ⅰ形焊缝4 V 形焊缝表1（续）常用基本符号序号名称示意图符号5 单边V形焊缝6 带钝边V形焊缝7 缝焊缝8 塞焊缝或槽焊缝9 封底焊缝10 喇叭形焊缝11 单边喇叭形焊缝2.1.2 在焊接标注时，焊缝的基本符号必须标注。

2.1.3对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

2.2 辅助符号2.2.1辅助符号是表示焊缝表面形状特征的符号，见表2。

序号名称示意图符号标注示例说明1 平面符号平面V形对接焊缝一般通过加工保证2 凹面符号凹面角焊缝3 凸面符号凸面V形对接焊缝2.2.2 对焊缝的表面无要求时，则不标注辅助符号。

2.3 补充符号2.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3。

2.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号。

表3 补充符号序号名称示意图符号标注示例说明1 带垫板符号 V形对接焊缝，底面有垫板2 三面焊缝符号工件三面施角焊缝，焊接方法为手工电弧焊3 周围焊缝符号沿工件周围施角焊缝4 尾部符号（同上述三面焊缝符号）标注焊接方法及处数N等说明2.4 尺寸符号2.4.1 常用尺寸符号见表4，表中各尺寸符号，在图样中应标出具体数值。

焊缝符号图解焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。

焊缝标注示例见下图。

图1中所示的焊缝符号中有：基本符号（图中数字8后面的符号）、补充符号（图中的一面黑旗）、指引线以及焊缝尺寸符号。

基本符号是表示焊缝截面形状的符号。

比如I形焊缝、V形焊缝、带钝边V 形焊缝、角焊缝、封底焊缝等，具体符号见下表。

本例表示焊缝是一角焊缝。

辅助符号是表示焊缝表面形状特征的符号。

辅助符号有三种，分别表示焊缝表面平齐、焊缝表面凹陷、焊缝表面凸起。

一般情况下，不需要确切地说明焊缝的表面形状，所以辅助符号经常不标。

有时为了补充说明焊缝的某些特征，需要其它符号来表示。

比如要表示焊缝环绕工件周围，用一圆圈表示；要表示焊接时焊缝底部带有垫板，可以用一矩形来表示等，这些都属于补充符号。

本例中的黑旗称为现场符号，表示此处焊缝在现场或工地上进行焊接。

补充符号应用示例见下表。

但是为了完整地表示焊缝，除了以上符号以外，还应包括指引线、一些尺寸符号及数据。

指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部分组成，如上图a所示。

如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧，如图b所示；如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧，如图c所示；标注对称焊缝及双面焊缝时，可不加虚线，如图d 所示。

焊缝尺寸众多，标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。

有时为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示。

上图为釆用机械制图方法表示焊缝形式的几个例子.下表列出了一些常见焊缝尺寸的标注实例：焊缝量具的使用方法。

焊接标注方法范文焊接标注是在工程图纸中使用符号和文字标注焊接要求和相关信息的一种方法。

通过标注焊接信息，可以明确指导焊接工操作，确保焊接质量和安全性。

下面将介绍几种常见的焊接标注方法。

1.符号标注法：符号标注法是指使用特定的焊接符号代表焊缝形式、尺寸和详细信息。

符号标注法根据具体要求使用不同的焊接符号来表示不同的焊缝类型。

例如，“∮”表示环焊缝，“⌒”表示套筒焊缝，“⌘”表示埋角焊缝等。

使用符号标注法时，需要注意选择适合的符号，并添加文字说明，以确保表达准确。

2.文字标注法：文字标注法是指在工程图纸中使用具体的文字描述来标注焊接要求和相关信息。

文字标注法适用于一些复杂的焊接要求，无法用符号精确表示的情况。

比如，要求填充材料、焊丝规格、焊接工艺等。

使用文字标注法时，需要选择简明清晰的语言，确保标注准确明了。

3.尺寸标注法：尺寸标注法是指在工程图纸中使用尺寸及尺寸公差来标注焊缝尺寸要求。

通过尺寸标注法，可以明确焊接尺寸的要求，并确保焊缝尺寸的精确度。

在标注中应注明焊缝的高度、宽度、长度等尺寸要求，并按照国家标准规定的尺寸公差进行标注。

在尺寸标注法中，一般使用直线、弧线等简单的几何图形来表示焊缝的形状和尺寸。

4.标注牌法：标注牌法是指在工程现场使用专门的标注牌来标注焊缝类型和相关信息。

在焊接过程中，通常需要在焊缝附近设置标注牌，明确指示焊缝类型、焊缝编号、焊接方法、焊工编号等信息。

标注牌可以使用可擦写或可更换的材料制作，以方便修改和更新焊接信息。

总的来说，焊接标注是一种重要的工程标准化方法，在焊接工艺控制和质量管理中起着关键作用。

通过选择适合的标注方法和标注内容，可以确保焊接质量的稳定性和可靠性。

在实际应用中，需要根据具体情况选择合适的标注方法，并结合相关标准和规范进行操作。

焊缝标注方法及含义
焊缝标注是指对焊缝进行标识和标注的方法，用于表达焊缝的位置、类型和质量要求等信息。

焊缝标注方法主要有以下几种：
1. 简化法：用一条单直线标注焊缝的位置和长度，一般用于只有一条焊缝的情况。

2. 详细法：用多段直线或曲线标注焊缝的位置、长度和形状。

常见的标注方式有“W”形、“V”形、波浪形等，根据不同的形
状来标示焊缝。

3. 笔标法：在焊接图纸上直接用铅笔或细笔标注焊缝。

常用于简单的焊接结构，直观明了。

4. 弧线标注法：用弧线标注焊缝的位置和形状，弧线的不同部位用于表示不同的焊缝类型和质量要求。

焊缝标注的含义主要有以下几个方面：
1. 直角中间画上一线：表示按双边对接焊接。

2. 横穿线：表示按横边对接。

3. 上下画线：表示按角边对接。

4. 三角形：表示按边边对接。

5. “T”形、圆形、封闭图形等：表示不同的焊接类型和特殊要
求。

通过以上标注方法和含义，可以清晰地表达出焊缝的位置、类型以及质量要求，为焊接工艺的实施提供了有效的指导。
