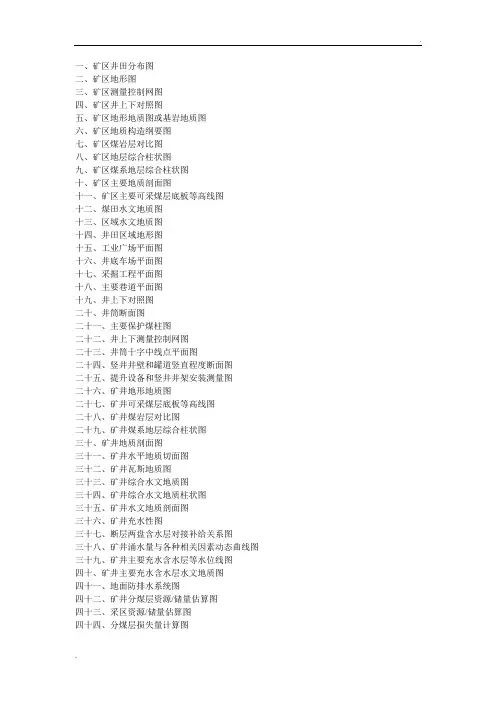

各类矿图的绘制要求及标准(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、矿区井田分布图二、矿区地形图三、矿区测量控制网图四、矿区井上下对照图五、矿区地形地质图或基岩地质图六、矿区地质构造纲要图七、矿区煤岩层对比图八、矿区地层综合柱状图九、矿区煤系地层综合柱状图十、矿区主要地质剖面图十一、矿区主要可采煤层底板等高线图十二、煤田水文地质图十三、区域水文地质图十四、井田区域地形图十五、工业广场平面图十六、井底车场平面图十七、采掘工程平面图十八、主要巷道平面图十九、井上下对照图二十、井筒断面图二十一、主要保护煤柱图二十二、井上下测量控制网图二十三、井筒十字中线点平面图二十四、竖井井壁和罐道竖直程度断面图二十五、提升设备和竖井井架安装测量图二十六、矿井地形地质图二十七、矿井可采煤层底板等高线图二十八、矿井煤岩层对比图二十九、矿井煤系地层综合柱状图三十、矿井地质剖面图三十一、矿井水平地质切面图三十二、矿井瓦斯地质图三十三、矿井综合水文地质图三十四、矿井综合水文地质柱状图三十五、矿井水文地质剖面图三十六、矿井充水性图三十七、断层两盘含水层对接补给关系图三十八、矿井涌水量与各种相关因素动态曲线图三十九、矿井主要充水含水层等水位线图四十、矿井主要充水含水层水文地质图四十一、地面防排水系统图四十二、矿井分煤层资源/储量估算图四十三、采区资源/储量估算图四十四、分煤层损失量计算图四十五、工作面损失量计算图四十六、矿井“三个煤量”计算图附录：各种矿图的绘制内容及注记要求一、矿区井田分布图1. 主要公路、铁路、河流、水源地。

2. 35KV及其以上高压输电线路，主要变电所。

3. 用颜色表示生产矿(红)、在建矿(绿)、规划区(黄)的边界，以及主要附属地物。

4. 主要村镇位置及名称，矿井井筒位置，公司、矿位置和名称。

二、矿区地形图1. 按国家有关地形图测量规范相应比例尺的规定内容绘制。

必备的日常用图采掘地质剖面图(1:500---------1:2000)采区分煤层底板等高线图(1:1000或1:2000)采区水平地质切面图(1:1000或1:2000)(缓倾斜、单一除外) 必备的井巷地质素描图石门、斜井、上下山素描图主要煤巷素描图立井素描图岩石大巷素描图必须具备的地质图纸矿井地质地形图(基岩地质图)(1:2000----1:10000)矿井可采煤层底板等高线及储量计算图(1:2000或1:5000) 矿井地质剖面图(1:1000或1:2000)矿井煤系地层综合柱状图(1:200-----1:500)矿井煤岩层对比图(1:200---1:500)矿井地质构造纲要图和陷落柱分布图(1:5000---1:25000)矿井瓦斯地质图(1:2000----1:10000)(瓦斯矿井不要)基建矿井必须具备的地质图纸井田地质地形图，1:2000—1:5000通过首采区的勘探线剖面图，1:500---1:1000主要井巷地质素描图，1:200---1:500设计开拓煤层底板等高线及储量计算图，1:2000—1:5000矿井实际充水图，1:2000—1:5000回风及运输水平地质切面图，1:1000—1:2000建井期施工钻孔柱状图，1:200---1:500应备的测量日常用图生产施工进度图，1:500---1:2000重要巷道施工放样图(工程标定设计图)1:100—1:500 地面控制网和近井点平面图井下控制导线网图必须具备的测量基本矿图井田区域地形图1:2000—1:5000工业广场平面图1:500---1:1000采掘工程平面图1:1000—1:2000—1:5000井上下对照图1:2000—1:5000主要保安煤柱图1:1000—1：2000井筒断面图1:200—1:500井底车场平面图1:200—1:500主要巷道平面图1:1000—1:2000必备的水文地质图纸矿井充水性图1:2000—1:5000综水文地质图1:2000—1:10000水文地质剖面图1:1000—1:10000综合水文地质柱状图1:500—1:1000主要含水层等水位(压)线图1:2000—1:10000矿井涌水量与各种相关因素动态曲线图矿井排水系统图1:2000---1:10000储量计算图采区储量计算图1:1000—1:2000矿井储量计算图1:1000—1:5000工作面损失量计算图1:500—1:1000--1:2000分煤层损失量计算图1:1000—1:2000—1:5000工作面探煤厚计算图1:500—1:1000(一次全采可不做)地测防治水制度1、各级岗位责任制2、生产安全联系制度3、防治水隐患排查及预报、跟踪管理、检查等技术管理制度4、地测防治水资料、技术报告等的审批制度5、地测防治水工作质量、事故分析及考核制度6、地测防治水资料定期整理、分析、保管、提供制度7、地测防治水设备、仪器、工具的使用、管理及报废制度8、探放水管理制度(防治水安全确认移交制度、防治水日常巡查考核制度、探放水作业质量验收制度、防治水作业优先制度、探放水作业现场图，牌板管理制度)9、重大水害(暴雨洪水)井下撤人制度 10、防治水管理运行制度、11、防治水工作绩效考核制度 12、冲击地压矿井制定冲击地压分析与排查制度、冲击危险预测预报制度及定期冲击地压管理全面验收制度。

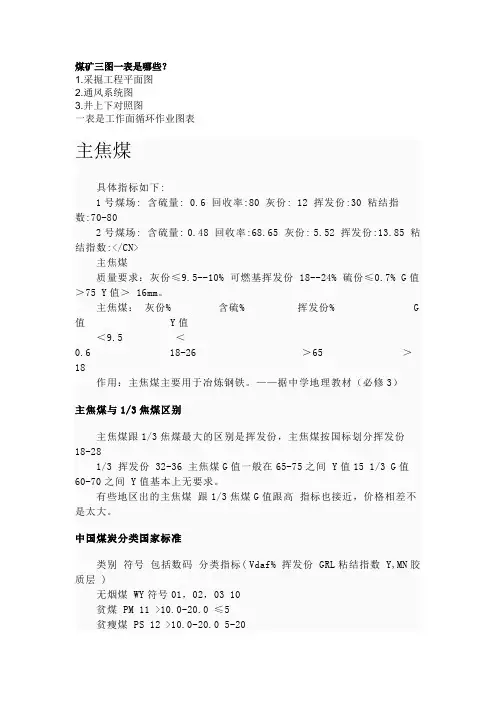

煤矿三图一表是哪些？1.采掘工程平面图2.通风系统图3.井上下对照图一表是工作面循环作业图表主焦煤具体指标如下:1号煤场: 含硫量: 0.6 回收率:80 灰份: 12 挥发份:30 粘结指数:70-802号煤场: 含硫量: 0.48 回收率:68.65 灰份: 5.52 挥发份:13.85 粘结指数:</CN>主焦煤质量要求：灰份≤9.5--10% 可燃基挥发份 18--24% 硫份≤0.7% G值＞75 Y值＞ 16mm。

主焦煤：灰份% 含硫% 挥发份% G值Y 值＜9.5 ＜0.6 18-26 ＞65 ＞18 作用：主焦煤主要用于冶炼钢铁。

——据中学地理教材（必修3）主焦煤与1/3焦煤区别主焦煤跟1/3焦煤最大的区别是挥发份，主焦煤按国标划分挥发份18-281/3 挥发份32-36 主焦煤G值一般在65-75之间Y值15 1/3 G值60-70之间Y值基本上无要求。

有些地区出的主焦煤跟1/3焦煤G值跟高指标也接近，价格相差不是太大。

中国煤炭分类国家标准类别符号包括数码分类指标( Vdaf% 挥发份GRL粘结指数 Y,MN胶质层)无烟煤WY符号01，02，03 10贫煤PM 11 >10.0-20.0 ≤5贫瘦煤PS 12 >10.0-20.0 5-20瘦煤SM 13，14 >10.0-20.0 >20-65焦煤JM 24 >20.0-28.0 >50-65 <25.015，25 >10.0-20.0 >65 <25.0肥煤FM 16，26，36 >10.0-37.0 (>85) >251/3焦煤1/3JM 35 >28.0-37.0 >65 <25.0气肥煤QF 46 >37.0 (>85) >25.0气煤QM 34 >28.0-37.0 >50-65 <25.043，44，45 >37.0 >35-65 <25.0长焰煤CY 41，42 ≥37.01/3焦煤质量要求：灰份≤9.5--10% 挥发份28--32% 硫份≤0.7% G值＞75 Y 值＞14mm 国际上级冶金煤主焦煤质量要求：灰份≤9.5--10% 可燃基挥发份 18--24% 硫份≤0.7% G值＞75 Y值＞ 16mm。

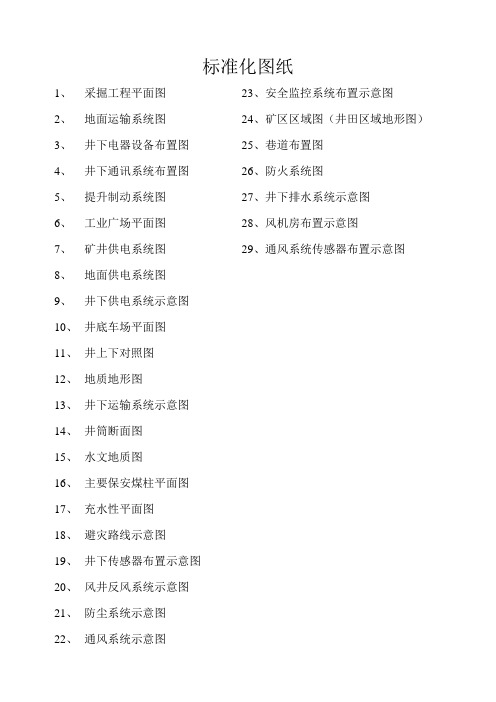

标准化图纸
1、采掘工程平面图23、安全监控系统布置示意图
2、地面运输系统图24、矿区区域图（井田区域地形图）
3、井下电器设备布置图25、巷道布置图
4、井下通讯系统布置图26、防火系统图
5、提升制动系统图27、井下排水系统示意图
6、工业广场平面图28、风机房布置示意图
7、矿井供电系统图29、通风系统传感器布置示意图
8、地面供电系统图
9、井下供电系统示意图
10、井底车场平面图
11、井上下对照图
12、地质地形图
13、井下运输系统示意图
14、井筒断面图
15、水文地质图
16、主要保安煤柱平面图
17、充水性平面图
18、避灾路线示意图
19、井下传感器布置示意图
20、风井反风系统示意图
21、防尘系统示意图
22、通风系统示意图。

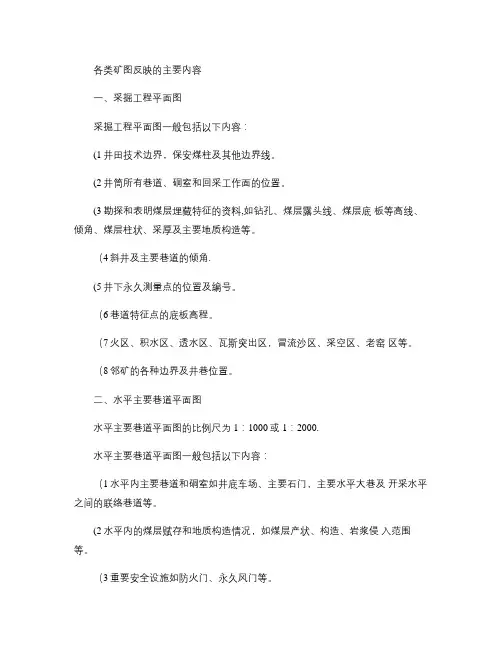

各类矿图反映的主要内容一、采掘工程平面图采掘工程平面图一般包括以下内容：(1井田技术边界，保安煤柱及其他边界线。

(2井筒所有巷道、硐室和回采工作面的位置。

(3勘探和表明煤层埋藏特征的资料,如钻孔、煤层露头线、煤层底板等高线、倾角、煤层柱状、采厚及主要地质构造等。

（4斜井及主要巷道的倾角.(5井下永久测量点的位置及编号。

（6巷道特征点的底板高程。

（7火区、积水区、透水区、瓦斯突出区，冒流沙区、采空区、老窑区等。

（8邻矿的各种边界及井巷位置。

二、水平主要巷道平面图水平主要巷道平面图的比例尺为 1：1000或 1：2000.水平主要巷道平面图一般包括以下内容：（1水平内主要巷道和硐室如井底车场、主要石门，主要水平大巷及开采水平之间的联络巷道等。

(2水平内的煤层赋存和地质构造情况，如煤层产状、构造、岩浆侵入范围等。

（3重要安全设施如防火门、永久风门等。

（4 边界如井田技术边界线, 主要保护煤柱边界线，以及井田边界线外 100m 内邻近矿井的开采情况和地质资料。

(5永久水准点和导线点。

三、井底车场平面图井底车场平面图详细反映井筒附近巷道、硐室和运输线路布置情况, 主要包括下列内容：(1 井底车场内各井口位置，各巷道和硐室、水闸墙和防火门的位置。

(2轨道要注明坡度、坡向,区分单轨和双轨,弯道要注记曲线半径、转向角和弧长，巷道交叉和变坡点要注记轨面或底板标高及道岔的编号。

（3永久导线和水准点的位置。

（4附巷道和硐室的横断面图，比例尺一般为 1:50，并注明相关尺寸。

四、实测井筒断面图井筒断面图包括井筒垂直剖面图和横断面图, 比例为 1:200或 1：500；主要包括下列内容：井筒穿越的岩层柱状（注明岩层名称、厚度、距地表深度以及岩性的描述；开凿过程中的水文地质资料;井底和井筒连通水平的高程；井壁的支护材料和砌筑厚度,壁座位置、形状和厚度，井筒掘进和砌壁日期等. 在井筒横断面图中, 主要反映井筒直径、主要装备，以及井筒提升方位角,并标注井筒中心的坐标。

实用文档省煤炭矿井主要矿图绘制基本要求省煤炭设计研究院承编二0一五年十一月目次前言............................................................................................................................................................. I II1 围 (1)2 规性引用文件 (1)3 要求 (2)3.1 基本要求 (2)3.2 井上下对照图绘制基本要求 (2)3.3 矿井水文地质图绘制基本要求 (3)3.4 采掘工程平面图绘制基本要求 (3)3.5 矿井通风系统图绘制基本要求 (4)3.6 井下避灾路线图绘制基本要求 (4)3.7 抽放瓦斯管路系统图绘制基本要求 (4)3.8 井下传感器布置及安全监测系统图绘制基本要求 (4)3.9 矿井通信联络系统图绘制基本要求 (5)3.10 矿井人员定位系统图绘制基本要求 (5)3.11 矿井安全监控系统断电控制图制基本要求 (5)3.12 矿井供配电系统图绘制基本要求 (5)3.13 井下电气设备布置图绘制基本要求 (6)3.14 井下运输系统图绘制基本要求 (6)3.15 压风自救系统图绘制基本要求 (6)3.16 矿井排水系统示意图绘制基本要求 (7)3.17 井下消防洒水及供水施救系统图绘制基本要求 (7)4 主要图例及表格 (8)4.1 井上井下对照图及水文地质图主要图例 (8)4.2 采掘工程平面图主要图例 (11)4.3 矿井通风系统图主要图例 (11)4.4 井下避灾路线图主要图例 (12)4.5 抽放瓦斯管路系统图主要图例 (13)4.6 矿井安全监测监控装备图主要图例 (13)4.7 矿井通信联络系统图主要图例 (15)4.8 矿井人员定位系统图主要图例 (15)4.9 井下运输系统图主要图例 (15)4.10压风自救系统图主要图例 (17)4.11 矿井排水系统图主要图例 (17)4.12 井下消防洒水及供水施救系统图主要图例 (18)4.13 矿井井下供配电系统图主要图例 (19)4.14 矿井地面供配电系统图主要图例 (21)4.15 图例表格、图签、图框 (22)4.16 图幅、矿区围拐点坐标表 (23)4.17 密闭、风门汇总表 (24)4.18 主要通风机、局部通风机、测风站、工作面参数表 (25)4.19 井下电气设备布置图参数表 (26)4.20 井下运输系统图参数表 (27)前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规的要求，为日常监管及抢险救灾工作提供规、可靠的图纸资料，特编制《省煤炭矿井主要矿图绘制基本要求》。

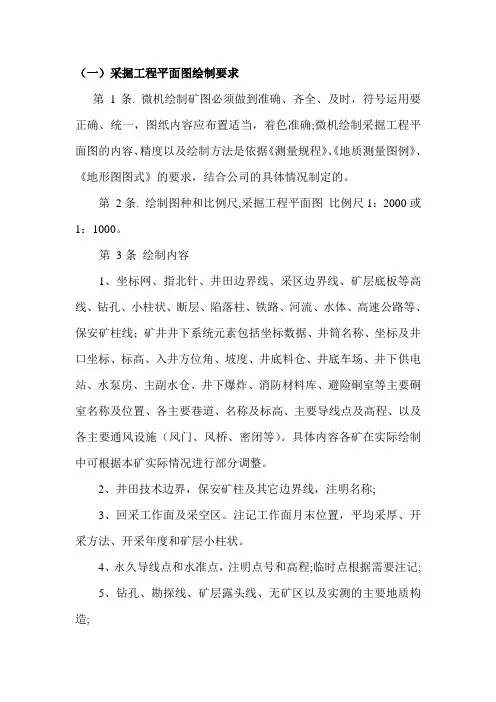

（一）采掘工程平面图绘制要求第1条. 微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《测量规程》、《地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000或1：1000。

第3条绘制内容1、坐标网、指北针、井田边界线、采区边界线、矿层底板等高线、钻孔、小柱状、断层、陷落柱、铁路、河流、水体、高速公路等、保安矿柱线；矿井井下系统元素包括坐标数据、井筒名称、坐标及井口坐标、标高、入井方位角、坡度、井底料仓、井底车场、井下供电站、水泵房、主副水仓、井下爆炸、消防材料库、避险硐室等主要硐室名称及位置、各主要巷道、名称及标高、主要导线点及高程、以及各主要通风设施（风门、风桥、密闭等）。

具体内容各矿在实际绘制中可根据本矿实际情况进行部分调整。

2、井田技术边界，保安矿柱及其它边界线，注明名称;3、回采工作面及采空区。

注记工作面月末位置，平均采厚、开采方法、开采年度和矿层小柱状。

4、永久导线点和水准点，注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、矿层露头线、无矿区以及实测的主要地质构造;6、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的废弃矿井及其开采等有关情况;7、矿层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;第4条. 图面整饰1.采掘工程平面图按上北下南方向绘制。

2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。

3.图廓形式：最外为 1.0mm粗的黑线，中间隔 1.5mm画一条0.15mm粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。

图签与图廓的绘制见图—001。

(二)井上下对照图1、图纸所需绘制内容1）井田区域地形图所规定的主要内容。

一、矿区井田分布图二、矿区地形图三、矿区测量控制网图四、矿区井上下对照图五、矿区地形地质图或基岩地质图六、矿区地质构造纲要图七、矿区煤岩层对比图八、矿区地层综合柱状图九、矿区煤系地层综合柱状图十、矿区主要地质剖面图十一、矿区主要可采煤层底板等高线图十二、煤田水文地质图十三、区域水文地质图十四、井田区域地形图十五、工业广场平面图十六、井底车场平面图十七、采掘工程平面图十八、主要巷道平面图十九、井上下对照图二十、井筒断面图二十一、主要保护煤柱图二十二、井上下测量控制网图二十三、井筒十字中线点平面图二十四、竖井井壁和罐道竖直程度断面图二十五、提升设备和竖井井架安装测量图二十六、矿井地形地质图二十七、矿井可采煤层底板等高线图二十八、矿井煤岩层对比图二十九、矿井煤系地层综合柱状图三十、矿井地质剖面图三十一、矿井水平地质切面图三十二、矿井瓦斯地质图三十三、矿井综合水文地质图三十四、矿井综合水文地质柱状图三十五、矿井水文地质剖面图三十六、矿井充水性图三十七、断层两盘含水层对接补给关系图三十八、矿井涌水量与各种相关因素动态曲线图三十九、矿井主要充水含水层等水位线图四十、矿井主要充水含水层水文地质图四十一、地面防排水系统图四十二、矿井分煤层资源/储量估算图四十三、采区资源/储量估算图四十四、分煤层损失量计算图四十五、工作面损失量计算图四十六、矿井“三个煤量”计算图附录：各种矿图的绘制内容及注记要求一、矿区井田分布图1. 主要公路、铁路、河流、水源地。

2. 35KV及其以上高压输电线路，主要变电所。

3. 用颜色表示生产矿(红)、在建矿(绿)、规划区(黄)的边界，以及主要附属地物。

4. 主要村镇位置及名称，矿井井筒位置，公司、矿位置和名称。

二、矿区地形图1. 按国家有关地形图测量规范相应比例尺的规定内容绘制。

2. 根据地形、地物变化情况，每4～5年更新一次。

三、矿区测量控制网图1. 各级三角点、近井点、水准点的位置、名称和编号。

山西煤炭运销集团晋城泽州有限公司矿井图纸技术管理规定（试行）为加强煤矿生产技术管理，进一步规范泽州公司所属矿井图纸绘制及管理工作。

根据泽州公司实际情况，结合《采矿工程设计手册》、《煤矿地质测量图例》等相关煤矿技术规定，结合泽州公司实际情况，特对矿井图纸的绘制及管理做如下规定：一、图幅及尺寸1、泽州公司所属各矿井，在绘制图纸时，要根据各矿实际情况以及本规范，选择适当的图幅进行绘制。

2、要优先使用附表1中所规定的基本幅面。

3、当绘制图纸内容较多或其它原因不能完全显现时，可适当采用附表2及附表3所规定的加长图幅。

图纸基本幅面尺寸附表1：单位：mm 幅面代号尺寸（B×L）A0841×1189A1594×841A2420×594A3297×420A4210×297允许的图纸幅面尺寸附表2：单位：mm 幅面代号尺寸（B×L）A3×3 420×891A3×4 420×1189A4×3 297×630A4×4 297×841A4×5 297×1051图纸加长幅面尺寸附表3：单位：mm 幅面代号尺寸（B×L）幅面代号尺寸（B×L）A0×2 1189×1682 A3×5 420×1486A0×3 1189×2523 A3×6 420×1783A1×3 841×1783 A3×7 420×2080A1×4 841×2378 A4×6 297×1261A2×3 594×1261 A4×7 297×1471A2×4 594×1682 A4×8 297×1682A2×5 594×2102 A4×9 297×1892二、图框格式绘制图纸时，在图纸上必须采用双实线绘制图框，其中外框线为粗实线，宽度为1.2mm；内框线为细实线，宽度为0.3mm；内外线间距为1.2mm。

（一）采掘工程平面图绘制要求第1条. 微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《测量规程》、《地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

第2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000或1：1000。

第3条绘制内容1、坐标网、指北针、井田边界线、采区边界线、矿层底板等高线、钻孔、小柱状、断层、陷落柱、铁路、河流、水体、高速公路等、保安矿柱线；矿井井下系统元素包括坐标数据、井筒名称、坐标及井口坐标、标高、入井方位角、坡度、井底料仓、井底车场、井下供电站、水泵房、主副水仓、井下爆炸、消防材料库、避险硐室等主要硐室名称及位置、各主要巷道、名称及标高、主要导线点及高程、以及各主要通风设施（风门、风桥、密闭等）。

具体内容各矿在实际绘制中可根据本矿实际情况进行部分调整。

2、井田技术边界，保安矿柱及其它边界线，注明名称;3、回采工作面及采空区。

注记工作面月末位置，平均采厚、开采方法、开采年度和矿层小柱状。

4、永久导线点和水准点，注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、矿层露头线、无矿区以及实测的主要地质构造;6、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的废弃矿井及其开采等有关情况;7、矿层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;第4条. 图面整饰1.采掘工程平面图按上北下南方向绘制。

2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。

3.图廓形式：最外为 1.0mm粗的黑线，中间隔 1.5mm画一条0.15mm粗的黑线，再隔15.0mm宽画0.15mm粗的黑线作为内图廓线。

图签与图廓的绘制见图—001。

(二)井上下对照图1、图纸所需绘制内容1）井田区域地形图所规定的主要内容。
