采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸容应布置适当，着色准确；微机绘制采掘工程平面图的容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

本规定未提到的图例及容仍按《煤矿地质测量图例》的要求执行。

第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据；7、井田边界外100m以的临矿采掘工程和地质情况，井田围的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；次要地物、地物轮廓＜图上0.8mm；井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。

（一）采掘工程平面图绘制要求第1条.微机绘制矿图一定做到正确、齐备、实时，符号运用要正确、一致，图纸内容应部署适合，着色正确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依照《丈量规程》、《地质丈量图例》、《地形图图式》的要求，联合企业的详细状况拟订的。

第2条.绘制图种和比率尺,采掘工程平面图比率尺1：2000或1：1000。

第3条绘制内容1、坐标网、指北针、井田界限限、采区界限限、矿层底板等高线、钻孔、小柱状、断层、塌陷柱、铁路、河流、水体、高速公路等、保安矿柱线；矿井井下系统元素包含坐标数据、井筒名称、坐标及井口坐标、标高、入井方向角、坡度、井底料仓、井底车场、井下供电站、水泵房、主副水仓、井下爆炸、消防资料库、避险硐室等主要硐室名称及地点、各主要巷道、名称及标高、主要导线点及高程、以及各主要通风设备（风门、风桥、密闭等）。

详细内容各矿在实质绘制中可依据本矿实质状况进行部分调整。

2、井田技术界限，保安矿柱及其余界限限，注明名称 ;3、回采工作面及采空区。

注记工作面月底地点，均匀采厚、开采方法、开采年度和矿层小柱状。

4、永远导线点和水平点，注明点号和高程;暂时点依据需要注记;5、钻孔、勘探线、矿层露头线、无矿区以及实测的主要地质构造;6、井田界限外100m之内的临矿采掘工程和地质状况，井田范围内的荒弃矿井及其开采等有关状况;7、矿层底板等高线、依据图面同意状况和实质要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;第4条.图面整饰1.采掘工程平面图按上北下南方向绘制。

2.矿图一律采纳100mm×100mm的坐标格网，格网线粗。

3.图廓形式：最外为粗的黑线，中间隔画一条粗的黑线，再隔宽画粗的黑线作为内图廓线。

图签与图廓的绘制见图—001。

(二)井上下比较图1、图纸所需绘制内容1）井田地区地形图所规定的主要内容。

2）各个井口（包含荒弃不用的井口和小窑开采的井口）位臵。

采掘工程平面图绘制要求第一章基本要求第 1条、微机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一，图纸内容应布置适当,着色准确;微机绘制采掘工程平面图得内容、精度以及绘制方法就是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》得要求,结合公司得具体情况制定得。

本规定未提到得图例及内容仍按《煤矿地质测量图例》得要求执行．第2条、绘制图种与比例尺，采掘工程平面图比例尺1:2０00第 3条绘制内容１、井田技术边界,保安煤柱及其它边界线,注明名称及批准文号;２、本煤层以及与开采开采本煤层有关得巷道(主要巷道应注明名称与月末工作面位置,斜巷应注明倾向与倾角,巷道交叉口、变坡以及平行等特征点,在图上每隔50~100mm应注记底板高程);３、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度与煤层小柱状，丢煤区应注明丢煤区原因与煤量；注销区应注明批准文号与煤量；４、永久导线点与水准点，注明点号与高程;临时点根据需要注记;５、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱与火成岩侵入区、煤厚点、煤样点以及实测得主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等．应注明发生时间等有关数据;7、井田边界外100ｍ以内得临矿采掘工程与地质情况,井田范围内得小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况与实际要求,加绘地面重要工业建筑、居民区、铁路、重要公路、大得河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1:20０0采掘工程平面图得井巷部分按实际比例绘制，1:2０00采掘工程平面图图例符号按相同比例尺得要求绘制。

重要地物与地物轮廓相对附近控制点得平面位置误差<图上0、6ｍｍ;次要地物、地物轮廓<图上０、8mm;井巷轮廓与最近控制点得相对位置误差<图上0、6mm;两相邻点边长误差<图上０、３mｍ;第５条、图面整饰１、采掘工程平面图按上北下南方向绘制。

三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门： (5)防火密闭墙 (6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点： (8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
高1mm。在巷道的中间画。 (2)回风风流： 图例：蓝色，其它同上。 填图：同上。 (3)测风站： 图例：红色，宽12mm，高3mm。 填图：长度10mm，单侧高度为1/3巷宽。
图例宽 12mm 单侧 1/3 巷宽
二.通风系统图
高
(4)正反风门：
高
图例：深红色，宽12mm，高6mm，设施
一.采掘工程平面图
三.绘制要求及主要内容 4.煤仓：直径3mm，左上标注仓口高程，
左下标注仓底高程。 5.巷道及类型：岩巷用橙黄色粗线条，煤巷用黑色粗
细条，半煤岩巷按煤巷绘制，若岩石超 过断面4/5时，按岩巷绘制。线粗0.3mm，间距2mm。 要求标注巷道名称，字体为仿宋体，高度3mm；倾斜 巷道标注倾向和倾角，箭头指向巷道的 倾斜方向，箭头长度1.5mm，箭尾线长4.5mm，与巷 道一侧间距1.5mm；倾角字高2mm。
左示意法标记： a为上盘，b为下盘。 (2)落差小于平均煤厚二分之一的断层，采用下列方法 标记(5m及以下落差断层1：5000图中)： 箭头表示断层倾斜方向， 短线指示地层下降的一侧。
一.采掘工程平面图
三.绘制要求及主要内容 16.陷落柱的标记：
实测
推测
一.采掘工程平面图
17.钻孔标记：
煤矿制图标准及要求
2019.4
绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。

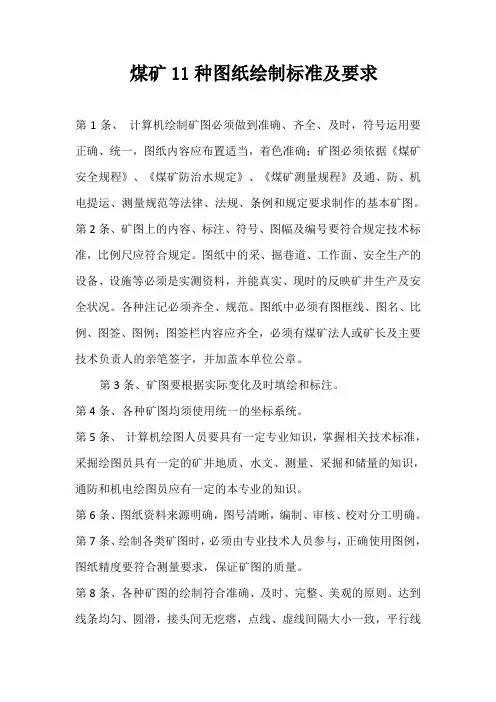

煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求基本要求第1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

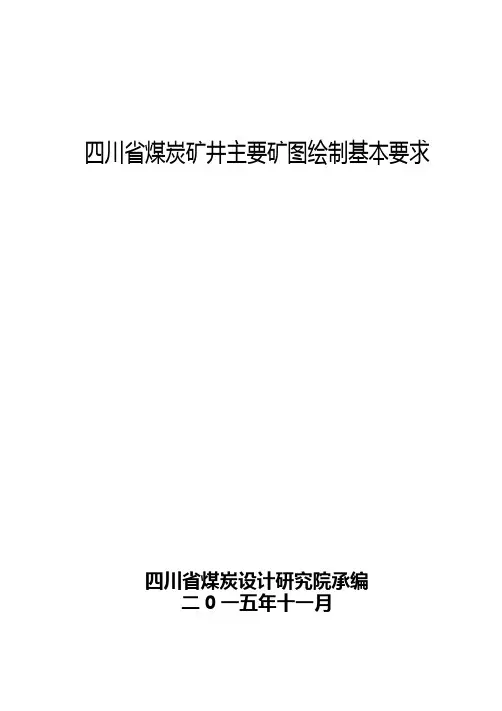

四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编二0一五年十一月目次前言............................................................................................................................................................. I II1 范围 (1)2 规范性引用文件 (1)3 要求 (2)3.1 基本要求 (2)3.2 井上下对照图绘制基本要求 (2)3.3 矿井水文地质图绘制基本要求 (3)3.4 采掘工程平面图绘制基本要求 (3)3.5 矿井通风系统图绘制基本要求 (4)3.6 井下避灾路线图绘制基本要求 (4)3.7 抽放瓦斯管路系统图绘制基本要求 (4)3.8 井下传感器布置及安全监测系统图绘制基本要求 (4)3.9 矿井通信联络系统图绘制基本要求 (5)3.10 矿井人员定位系统图绘制基本要求 (5)3.11 矿井安全监控系统断电控制图制基本要求 (5)3.12 矿井供配电系统图绘制基本要求 (5)3.13 井下电气设备布置图绘制基本要求 (6)3.14 井下运输系统图绘制基本要求 (6)3.15 压风自救系统图绘制基本要求 (6)3.16 矿井排水系统示意图绘制基本要求 (7)3.17 井下消防洒水及供水施救系统图绘制基本要求 (7)4 主要图例及表格 (8)4.1 井上井下对照图及水文地质图主要图例 (8)4.2 采掘工程平面图主要图例 (11)4.3 矿井通风系统图主要图例 (11)4.4 井下避灾路线图主要图例 (12)4.5 抽放瓦斯管路系统图主要图例 (13)4.6 矿井安全监测监控装备图主要图例 (13)4.7 矿井通信联络系统图主要图例 (15)4.8 矿井人员定位系统图主要图例 (15)4.9 井下运输系统图主要图例 (15)4.10压风自救系统图主要图例 (17)4.11 矿井排水系统图主要图例 (17)4.12 井下消防洒水及供水施救系统图主要图例 (18)4.13 矿井井下供配电系统图主要图例 (19)4.14 矿井地面供配电系统图主要图例 (21)4.15 图例表格、图签、图框 (22)4.16 图幅、矿区范围拐点坐标表 (23)4.17 密闭、风门汇总表 (24)4.18 主要通风机、局部通风机、测风站、工作面参数表 (25)4.19 井下电气设备布置图参数表 (26)4.20 井下运输系统图参数表 (27)前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规范我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规范的要求，为日常监管及抢险救灾工作提供规范、可靠的图纸资料，特编制《四川省煤炭矿井主要矿图绘制基本要求》。

红色仿宋体，字高3mm； (3)相邻矿井境界煤柱：红色仿宋体，宽度不小于20m； (依据《煤矿防治水细则》附录六第八项“相邻矿（井） 人为边界防隔水煤柱的留设，水文地质类型简单、中等 矿井，总宽度不得小于40m”； (4)其它边界，如河流、水源地保护边界标注批准单位名 称及批准文号，黑色仿宋体，字高3mm。
所有标注单位均左对齐，数字和单位之间空1个字间距。
二 . 通风系统图
2.局部通风机： 以表格形式标注6项参数。 表格按2列设置，线条宽度0.25mm，线条和字体颜色均 为绿色，字体均为仿宋。表 头字高3mm，其它字高2mm。 第一列宽度15mm，第二列宽 度20mm。表头行高5mm，其 它行高3mm。表格内容均水 平垂直居中。所有标注的单 位均左对齐，数字和单位之 间空1个字间距。
3. 绘图工作应由经过专门培训的、具备一定专业知识 的人员担任。绘图员要认真学习业务，掌握有关技术 标准，严格按规范作业。
一 . 采掘矿测量规程》；
2.《煤矿地质测量图例》； 3.《<煤矿地质测量图例>实施补充规定》 4.《煤矿地质测量图技术管理规定》； 5.《地形图图式》； 6.《煤矿防治水细则》； 7.《煤矿安全规程》； 8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）
外圈直径3.5mm，内圈直径2mm；钻孔上方标记孔号，
左上标记红色孔口高程，左下标注底板高程，右边标
注煤层可采厚度。
(不必画小柱状图)
一 . 采掘工程平面图
18.煤层露头及风氧化带标记：
煤层厚度＜1.3m时线粗0.5m；1.3～3.5m时线粗1.0m； 厚度＞3.5m时，按实际投影宽度绘制。
(1)煤层露头；(2)风化带(氧化带用虚线)；煤层露头与 风、氧化带之间按实际投影宽度绘制。

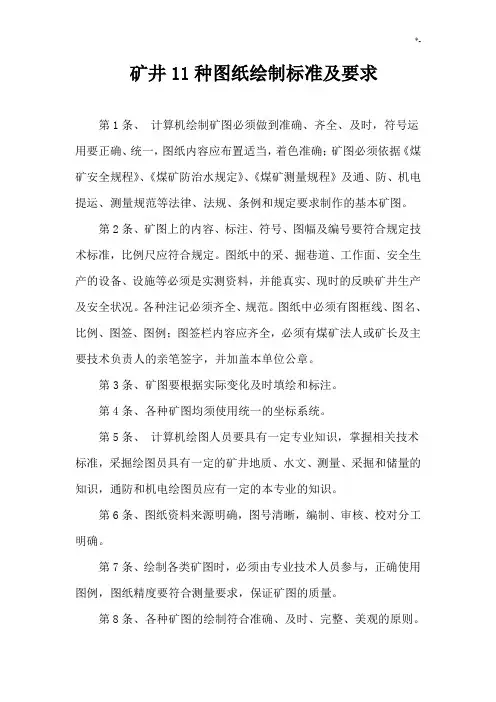

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。

第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。

图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。

各种注记必须齐全、规范。

图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第3条、矿图要根据实际变化及时填绘和标注。

第4条、各种矿图均须使用统一的坐标系统。

第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。

第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。

达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。

采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

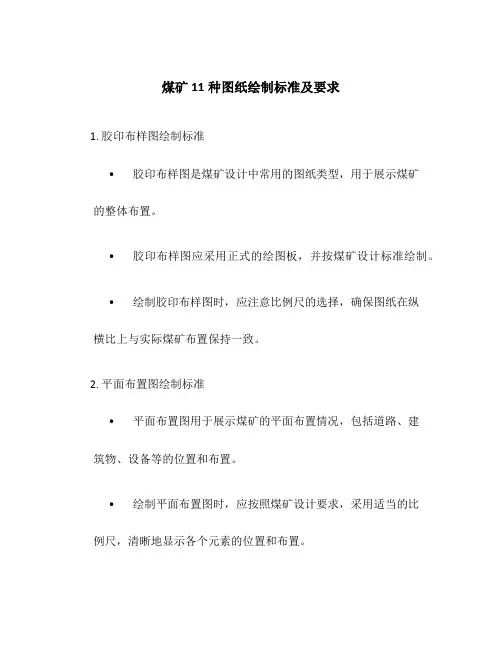

煤矿11种图纸绘制标准及要求1. 胶印布样图绘制标准•胶印布样图是煤矿设计中常用的图纸类型，用于展示煤矿的整体布置。

•胶印布样图应采用正式的绘图板，并按煤矿设计标准绘制。

•绘制胶印布样图时，应注意比例尺的选择，确保图纸在纵横比上与实际煤矿布置保持一致。

2. 平面布置图绘制标准•平面布置图用于展示煤矿的平面布置情况，包括道路、建筑物、设备等的位置和布置。

•绘制平面布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。

•平面布置图应包括煤矿区域的整体布局以及各个部分的详细布置，以便工程师和相关人员理解和操作。

3. 岩层图绘制标准•岩层图用于展示煤矿地质情况，包括煤层、矿井、岩层等地质要素的位置和分布。

•绘制岩层图时，应按照煤矿地质勘探的结果，采用适当的比例尺，清晰地绘制各个地质要素的位置和分布。

•岩层图应包括详细的地质信息，以便工程师和矿工在开采过程中了解地质条件并采取相应的措施。

4. 矿井平面图绘制标准•矿井平面图用于展示煤矿地下开采的平面布置情况，包括矿井、巷道、采场等的位置和布置。

•绘制矿井平面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个元素的位置和布置。

•矿井平面图应包括详细的地下开采布置信息，以便工程师和矿工在开采过程中了解矿井的结构和布局。

5. 矿井剖面图绘制标准•矿井剖面图用于展示煤矿地下开采的剖面情况，即不同高度的地质层次和开采工作面的位置。

•绘制矿井剖面图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个层次和工作面的位置。

•矿井剖面图应包括详细的地下剖面信息，以便工程师和矿工在开采过程中了解不同地质层次的分布和工作面的位置。

6. 巷道布置图绘制标准•巷道布置图用于展示煤矿地下巷道的位置和布置情况，包括水平巷道、斜巷道、竖井等。

•绘制巷道布置图时，应按照煤矿设计要求，采用适当的比例尺，清晰地显示各个巷道的位置和布置。

•巷道布置图应包括详细的巷道信息，以便工程师和矿工在开采过程中了解巷道的位置和连接关系。

煤矿采掘工程平面图更新要求
煤矿采掘工程平面图更新需要满足以下要求：
1.准确反映煤炭矿床的地质情况、矿体分布、煤层走向倾向等信息。

2.清晰标注矿井巷道、工作面、采区、回风巷等主要采掘设施的位置、尺寸和方位角度。

3.细致标注矿井设备、支护、通风、水电等主要工程设备及管网系统的布置和连接方式。

4.注明沉降和断层带等地面形变情况,以及有关地下水涌流等危险情况。

5.编制平面图时,需要遵循国家有关安全法律法规,保证矿井工作面、巷道等设施的稳定性和安全性。

6.平面图需要定期更新,及时反映工作面、设备的变化和矿井内部情况的变化,确保作业的安全和顺利进行。

下面将绘图中的有关问题加以说明：
(1) 在比例尺为1：2000或大于1：2000的平面图上，按 比例绘出答道的实际轮廓。但为便于用图起见，在1： 2000的平面图上，主要巷道的宽度可不超过2mm。在1： 5000的平面图上，主要巷道用相距 l mm的双线表示。
(2) 凡不在本煤层的，而又必须表示的巷道，全部用虚 线绘出或按规定表示。
98–13 +65.5
–76.3
1.5
无
注
有
煤
浆
煤 –170.3
–79.3
斜井、暗斜井、上(下)山等均属倾斜巷道，其 特点是倾角较大；平硐、石门、运输大巷、回风平 巷，顺槽等属水平巷道(并非绝对水平，坡度在3— 7％左右)，如图1—4。
大巷
在采掘工程平面图上，判别各种巷道倾斜与否，
除了看巷道的符号和名称外，主要根据巷道底板的高 程。图1—5为某采掘工程平面图，其中a 图注明了巷 道名称，可知上山为斜巷，顺槽及运输平巷为平巷; b 图未注巷道名称，但根据巷道底板高程的变化关系， 同样可判明是平巷还是斜巷。
由于轨道上山和溜煤上，上下高差均为几十米，故为斜 巷；皮带机巷与轨道上山相交处，巷道高程上下相差30余米， 故此两巷道相错；轨道上山在—240m水平以上，巷道与煤层 底板的高程大致相同，故可判明为煤层斜巷； 319．4 ～ － 240m一段，高差为79．4m，而煤层底板平稳，约－240 ～ －239m之间，故此段为底板岩石斜巷。平行于轨道上山和溜 煤上的一条巷道，其高程变化不大(－238．7 ～ － 239．8m) 且与煤层底板高程大致相同，故为一条水平煤巷。
巷道宽度1mm 或2mm
展点误差应不大于0．2mm。展绘巷道的轮廓，展 绘轮廓点的误差不得大于0．4 mm 。

煤矿三图制图标准煤矿“三图”制图规范⼀、规范矿井“三图”绘制的意义1、煤矿图纸是煤矿⽣产建设法定的所必需的重要技术资料。

2、有利于及时开展煤矿事故抢险救援等⼯作、有利于各级监管部门开展⽇常监管⼯作。

⼆、监察中发现矿图的常见问题1、煤矿存在图纸测绘不及时、填绘不准确、标注不完善、管理不规范等问题。

2 、图实不符，特别是个别⼩煤矿存在使⽤“真、假”两套图纸，弄虚作假、蓄意逃避监管，以致于酿成事故后，延误最佳抢险救援时间。

3 、图纸幅⾯、图例图框的⼤⼩、图例图框的格式、图例符号和名称⼤⼩的规定、字体及颜⾊不规范等。

4、“三图”未落实图纸审签制度，会签栏内矿长和技术负责⼈的签字为机打。

5、采掘⼯程平⾯图未反映⽼窑积⽔区探⽔警戒线临时密闭和永久密闭等信息。

6、矿井通风系统图未反映矿井六⼤系统⽅⾯的信息，通风⽹络图随意简化。

7、矿图采⽤的⽐例尺不规范，坐标⽹格未按⽐例绘制。

8、部分图纸未绘制指北针。

9、矿井图例、字体使⽤不规范，如随意描绘图例、字体尺⼨（⾼度）；10、未按规定标注各类地质边界线：井⽥边界、煤层露头线、保护煤柱线、采区边界线等。

三、采掘⼯程平⾯图绘制基本要求1、采掘⼯程平⾯图⽐例尺⼀般应为1：2000，急倾斜煤层可为1:1000。

2、回采⼯作⾯及采空区应注明⼯作⾯⽉（季）末位置，平均采厚、煤层倾⾓、开采⽅法、开采年度和煤层⼩柱状图，3、图中应标注清楚井⽥边界外l00m以内的临矿采掘⼯程和地质情况，井⽥范围内的⽼窑及其开采等有关情况4、应有煤层底板等⾼线和地⾯公路、铁主要建构筑物及重要路和⽔体。

5、注明防⽔闸门、风门、密闭（密闭应编号管理）、防⽕门等主要设施，突⽔点，探放⽔钻孔布置可在⽂字中进⾏说明。

6、井巷部分按实际⽐例绘制，图例符号按相同⽐例绘制。

7、⼀律采⽤100mm×100mm的坐标格⽹，格⽹线粗0.l0mm。

8、指北针绘制在图幅的右上⾓第2×2⽹格处。

9、图中应有底板等⾼线及标明采空区，底板等⾼线原则上应按⾼程由上⾄下绘制。

四川省煤炭矿井主要矿图绘制基本要求四川省煤炭设计研究院承编二0一五年十一月目次前言............................................................................. I II1 范围 (1)2 规范性引用文件 (1)3 要求 (2)基本要求 (2)井上下对照图绘制基本要求 (2)矿井水文地质图绘制基本要求 (3)采掘工程平面图绘制基本要求 (3)矿井通风系统图绘制基本要求 (4)井下避灾路线图绘制基本要求 (4)抽放瓦斯管路系统图绘制基本要求 (4)井下传感器布置及安全监测系统图绘制基本要求 (4)矿井通信联络系统图绘制基本要求 (5)矿井人员定位系统图绘制基本要求 (5)矿井安全监控系统断电控制图制基本要求 (5)矿井供配电系统图绘制基本要求 (5)井下电气设备布置图绘制基本要求 (6)井下运输系统图绘制基本要求 (6)压风自救系统图绘制基本要求 (6)矿井排水系统示意图绘制基本要求 (7)井下消防洒水及供水施救系统图绘制基本要求 (7)4 主要图例及表格 (8)井上井下对照图及水文地质图主要图例 (8)采掘工程平面图主要图例 (11)矿井通风系统图主要图例 (11)井下避灾路线图主要图例 (12)抽放瓦斯管路系统图主要图例 (13)矿井安全监测监控装备图主要图例 (13)矿井通信联络系统图主要图例 (15)矿井人员定位系统图主要图例 (15)井下运输系统图主要图例 (15)压风自救系统图主要图例 (17)矿井排水系统图主要图例 (17)井下消防洒水及供水施救系统图主要图例 (18)矿井井下供配电系统图主要图例 (19)矿井地面供配电系统图主要图例 (21)图例表格、图签、图框 (22)图幅、矿区范围拐点坐标表 (23)密闭、风门汇总表 (24)主要通风机、局部通风机、测风站、工作面参数表 (25)井下电气设备布置图参数表 (26)井下运输系统图参数表 (27)前言根据安监总煤调《国家安全监管总局国家煤矿安监局关于进一步加强和规范煤矿图纸管理和监管监察工作的通知》（〔2014〕80号）要求，为了进一步规范我省煤炭矿井图纸管理，达到矿井图纸测绘及时、填绘准确、标注完善、管理规范的要求，为日常监管及抢险救灾工作提供规范、可靠的图纸资料，特编制《四川省煤炭矿井主要矿图绘制基本要求》。

第18条.除单独规定外，字体一般为黑色；字体注记一般汉字及字母注记用仿宋体，数字用长等线体，若数字与汉字及字母同时使用时，数字用仿宋体。字体大小按以下规定执行：
1、井筒名称：1：2000图上字高为3. 5mm；
2、井筒用途、巷道名称、边界、露头、断层等名称注记1：2000图上字高为3mm；
3、测点编号、测点高程用长等线体： 1：2000图上字高为1. 5mm；
井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。井田边界：颜色为黑色；保安煤柱和地面受护边界：颜色为红色；批准文号注在线的外边，尽可能水平排列在煤柱线的右上方，字高为3mm，字的颜色与线的颜色一致为红色。
钻孔孔口高程、底板高程、煤层厚度的数字字高为2mm。
第21条.永久风门、风桥、防火门、防火密闭墙、煤层自然发火区与发火点、瓦斯突出或喷出地点、冒流砂区、煤层露头与风化带、煤层底板等高线按图-005[采掘工程平面图图例（4）] 的要求绘制。
4、井筒高程、煤厚、断层产状要素等数字注记：1：2000图上字高为2mm；
5、工作面编号用黑体（Times）： 1：2000图上字高为3mm；
6、工作面回采日期、钻孔编号注记： 1：2000图上字高为2. 5mm；
7、工作面月份回采注记： 1：2000图上字高为3mm；
8、剖面线（勘探线）号用黑体（Times）： 1：2000图上字高为8mm。
重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；
次要地物、地物轮廓＜图上0.8mm；
井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；
第 5条.图面整饰
1.采掘工程平面图按上北下南方向绘制。
2.矿图一律采用100 mm×100 mm的坐标格网，格网线粗0.10mm。

采掘工程平面图分层分层原则及具体要求：1、图幅：包括图纸边框、坐标方格网、图签、格网坐标、指北针；坐标注记字体为正等线，规格为2×3；图签规格严格参照《煤矿地质测量图例》第571-573条绘制；指北针：严格参照《煤矿地质测量图例》第574条绘制。

2、边界：包括矿区边界、勘探区边界、井田边界、采区边界；线型需按图例在CAD中自定义批准机关及文号字体为仿宋，规格为3×3.5（宽×高）。

3、勘探线：包括地面钻孔、见煤柱状、勘探线及相关标注；钻孔编号及注记字体为正体，规格为1.2×2.5；勘探线若为倾向用1、2、3等表示，若为走向则用Ⅰ、Ⅱ、Ⅲ等表示，字体统一为正体，规格为5×8。

4、岩巷（以矿井开拓水平划分图层）（含巷名、测点、见煤点、标注）实线、线宽0.3mm、颜色代码30；巷名、测点标注方向与巷道平行排列；巷道宽度均按实际宽度。

5、煤巷：（以煤层划分图层，其中将主采煤层选用较醒目色彩）（含巷名、测点、标注、工作面柱状图、工作面推进等）1煤：实线、线宽0.3mm、颜色品红；3煤：实线、线宽0.3mm、颜色代码250；5煤：实线、线宽0.3mm、颜色代码6煤：实线、线宽0.3mm、颜色代码11；7煤：实线、线宽0.3mm、颜色代码8煤：实线、线宽0.3mm、颜色蓝色；9煤：实线、线宽0.3mm、颜色代码132；11煤：实线、线宽0.3mm、颜色代码25；13煤：实线、线宽0.3mm、颜色绿色；14煤：实线、线宽0.3mm、颜色代码17煤：实线、线宽0.3mm、颜色代码（1）巷道名称字体为仿宋，规格为3×3.5；测点编号为正等线，规格为0.9×1.2；高程（包括测点标高）、工作面柱状要素字体为正等线，规格为1.2×2；巷名、测点标注方向与巷道平行排列。

（2）测点：点样式在CAD中统一定义。

（3）工作面推进度（随煤层图层）（包括工作面编号、回采年度、月份回采注记）。
