采掘工程平面图图例及规定

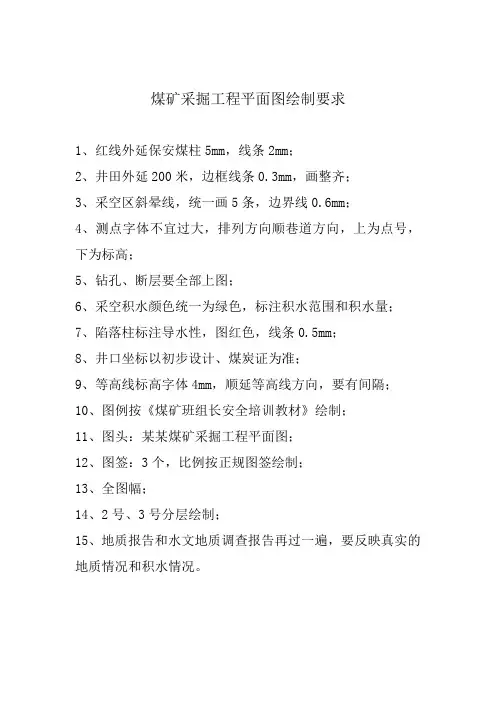

煤矿采掘工程平面图绘制要求
1、红线外延保安煤柱5mm，线条2mm；
2、井田外延200米，边框线条0.3mm，画整齐；
3、采空区斜晕线，统一画5条，边界线0.6mm；
4、测点字体不宜过大，排列方向顺巷道方向，上为点号，下为标高；
5、钻孔、断层要全部上图；
6、采空积水颜色统一为绿色，标注积水范围和积水量；
7、陷落柱标注导水性，图红色，线条0.5mm；
8、井口坐标以初步设计、煤炭证为准；
9、等高线标高字体4mm，顺延等高线方向，要有间隔；
10、图例按《煤矿班组长安全培训教材》绘制；
11、图头：某某煤矿采掘工程平面图；
12、图签：3个，比例按正规图签绘制；
13、全图幅；
14、2号、3号分层绘制；
15、地质报告和水文地质调查报告再过一遍，要反映真实的地质情况和积水情况。

煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。

第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。

第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。

第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。

第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。

第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。

要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。

第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。

2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。

同时，在图上每隔50～100mm应注记底板高程。

3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。

丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。

4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。

采掘工程平面图绘制要求第一章基本要求第 1条. 微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。

第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号;2、本煤层以及与开采开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程);3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量;4、永久导线点和水准点，注明点号和高程;临时点根据需要注记;5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造;6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据;7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况;8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊;9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差<图上0.6mm;次要地物、地物轮廓<图上0.8mm;井巷轮廓与最近控制点的相对位置误差<图上0.6mm;两相邻点边长误差<图上0.3mm;第 5条. 图面整饰1.采掘工程平面图按上北下南方向绘制。

采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。

第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据；7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；次要地物、地物轮廓＜图上0.8mm；井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。

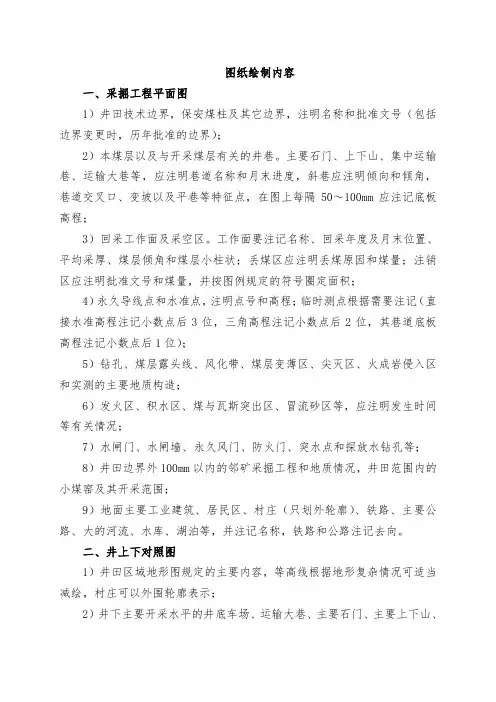

图纸绘制内容一、采掘工程平面图1）井田技术边界，保安煤柱及其它边界，注明名称和批准文号（包括边界变更时，历年批准的边界）；2）本煤层以及与开采煤层有关的井巷。

主要石门、上下山、集中运输巷、运输大巷等，应注明巷道名称和月末进度，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平巷等特征点，在图上每隔50～100mm应注记底板高程；3）回采工作面及采空区。

工作面要注记名称、回采年度及月末位置、平均采厚、煤层倾角和煤层小柱状；丢煤区应注明丢煤原因和煤量；注销区应注明批准文号和煤量，并按图例规定的符号圈定面积；4）永久导线点和水准点，注明点号和高程；临时测点根据需要注记（直接水准高程注记小数点后3位，三角高程注记小数点后2位，其巷道底板高程注记小数点后1位）；5）钻孔、煤层露头线、风化带、煤层变薄区、尖灭区、火成岩侵入区和实测的主要地质构造；6）发火区、积水区、煤与瓦斯突出区、冒流砂区等，应注明发生时间等有关情况；7）水闸门、水闸墙、永久风门、防火门、突水点和探放水钻孔等；8）井田边界外100mm以内的邻矿采掘工程和地质情况，井田范围内的小煤窑及其开采范围；9）地面主要工业建筑、居民区、村庄（只划外轮廓）、铁路、主要公路、大的河流、水库、湖泊等，并注记名称，铁路和公路注记去向。

二、井上下对照图1）井田区域地形图规定的主要内容，等高线根据地形复杂情况可适当减绘，村庄可以外围轮廓表示；2）井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风巷、集中运输巷，回采工作面要注记工作面编号和回采年度并注以适当高程；3）井筒、钻孔、井田技术边界线，保安煤柱的围护带和边界线，并注明批准文号。

三、矿井充水性图矿井充水性图是综合记录井下实测水文地质资料的图纸，是分析矿井充水规律、开展水害预测及制定防治水措施的主要依据之一，也是矿井水害防治的必备图纸。

一般采用采掘工程平面图作底图进行编制，比例尺为1/2000-1/5000，主要内容有：1.各种类型的出（突）水点应当统一编号，并注明出水日期、涌水量、水位（水压）、水温及涌水特征。

煤矿采掘工程综合平面图技术标准1、本图以反映各煤岩层采掘工程的对应关系为主，其它内容按本规定执行，本规定没有明确规定的，执行《煤矿地质测量图例》、《煤矿地质测量图技术管理规定》。

2、绘制比例为1:2000，图幅与分层采掘工程平面图保持一致，坐标系统采用54北京坐标，高程系统采用56黄海高程。

3、图签、坐标格网、指北针、井田技术边界、保护煤柱边界及其它技术边界线，注明名称和批准文号。

各层都有且属性相同的边界线，原则上只绘主采层；在图面荷载许可且能清楚表示时，各层同时绘制。

4、绘制各类井巷工程，运输大巷、主要石门、总回风巷、回采巷道、瓦斯抽放巷、各类井筒、材料上山、人行上山、回风上（下）山、水仓、特殊洞室以及图上长度超过100mm的其它巷道应注明名称。

主要斜井及其它巷道图上平面投影长度超100mm应注记倾向和倾角。

主要巷道交叉口、变坡、平巷的特征点应注记点号及轨面或底板高程，但下层被上层覆盖时不标注。

绘制井口提升方式和能力，用红、蓝箭头分别表示井筒和主要巷道（运输大巷、总回风巷）的进出风流方向。

各类暗竖井、暗小竖井、斜煤仓注记名称及用途，有关高程数据视图面荷载情况注记。

5、各层巷道标注及与本层有关的其它标注，岩巷为桔黄色：R220， G140，B40；6#层（K1）为蓝色：R0，G0，B255；7#层（K2）为绿色：R0，G255，B0；8#层（K3）为黑色：R0，G0，B0；超过四层的其它煤层颜色自定。

巷道重叠时，按投影原则下层被上层遮盖的部分断开，上层保持完整。

6、回采工作面采空区使用线段填充（不绘色框线），各层填充线段斜向各异。

填充线段间距2mm，线粗0.15mm，重叠绘制各层采空区填充线段，加绘回采工作面采止线，线粗0.3mm。

四种基本填充线段：（1）与工作面推进方向成45度；（2）与工作面推进方向成135度；（3）与工作面推进方向平行，（4）与工作面推进方向垂直。

7、回采工作面不注记工作面名称、煤厚、煤层小柱状、开采年度、月末位臵、丢煤区、注销区、煤层倾角、采煤方法、顶板管理方法。

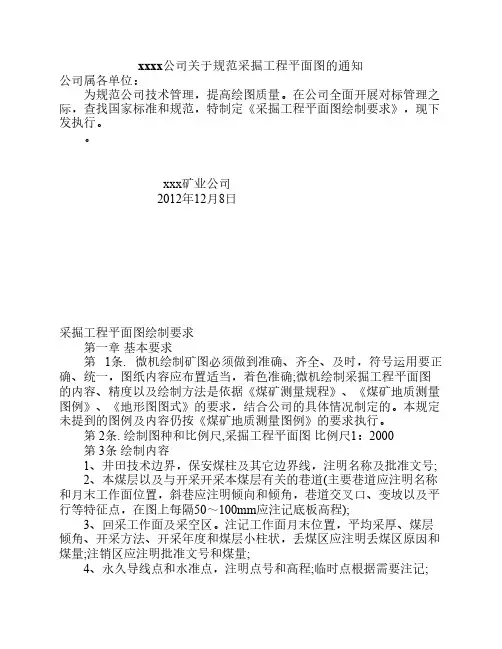

xxxx公司关于规范采掘工程平面图的通知公司属各单位：为规范公司技术管理，提高绘图质量。

在公司全面开展对标管理之际，查找国家标准和规范，特制定《采掘工程平面图绘制要求》，现下发执行。

xxx矿业公司2012年12月8日采掘工程平面图绘制要求 第一章基本要求 第1条. 微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确;微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。

第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000 第 3条绘制内容 1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号; 2、本煤层以及与开采开采本煤层有关的巷道(主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程); 3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量;注销区应注明批准文号和煤量; 4、永久导线点和水准点，注明点号和高程;临时点根据需要注记; 5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造; 6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据; 7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况; 8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊; 9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求 1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

第三章:基本矿图第一节:采掘工程平面图第75条: 比例尺1:2000第76条: 图纸的右上角绘制井田位置示意图(8×8宋体, 外框16.5×15.5cm, 其中留1.8×15.5cm空间注记名称),其要求:1.比例尺可采用1:25000～1:50000。

2.井田技术边界相邻矿井的名称。

3.主要提升井口位置及名称。

4. 井田范围内主要大断层、公路、铁路、河流、水库、区域性变电所发电厂,并注记其名称(1×1.5宋体)。

第77条: 图纸左下角绘制井田开拓方式示意图(断面图名称7×7宋体,外框11.5×31cm),其要求:1.断面图的横竖比例尺,根据具体情况而定。

2.注记高程线标高及断面方向。

3.井筒和石门所穿过的可采煤层及主要标志层,含水层等并注明代号。

4. 表明井田开拓方式特征的主要井筒、石门、上下山、总回风巷及断层等,并注明标高(1×2.5正等线)。

第78条:工业广场内受保护建筑物:如洗选厂、办公楼、储木厂、储水池、绞车房、变电所以上地物按0.2线条绘制,用18K(3×3.5)仿宋注记,除铁路外。

1.厂房绘制外轮廓线,符号的大小按比例绘制。

2.储水池:按国标地形图式(GB7929-87)编号:4.24相应的符号绘制。

3.变电所:按国标地形图式(GB7929-87)编号:4.19(a)符号绘制。

4.铁路:用双细线绘制,线粗0.1mm,两线间距0.8mm,每隔10mm涂黑色,用15K3.5×3.5粗等线体注记。

第79条:井田区域内的村庄、居民区、河流、水库、地面塌陷积水区、主要公路。

1.村庄、居民区:按0.2线条绘制,用15K(3.5×3.5)粗等线体注记。

2.河流、水库、塌陷积水区:按0.15mm蓝色线条绘制,用左斜宋体(2.0～6.0m m)注记名称,用箭头符号表示河流流向, 尺寸:总长13mm,其中箭头3mm,较大的河流应分段注记名称及流向。

地质测量部［2018］第26号签发人：李先贵关于采掘工程平面图等矿图管理的补充规定及绘制标准集团公司所属各区域公司、矿井：通过上半年地测防治水专业同业务竞赛活动的检查，发现各矿井采掘工程平面图、充水性图及井上下对照图仍然存在图例绘制不规范、绘制标准低的问题，分析主要原因有以下几方面：1.区域公司地质处在日常检查过程中没有严格对各矿井图纸资料问题的整改情况进行检查，未起到有效的督促作用；2.个别矿井地测科长对以往图纸基础资料问题的整改及图纸绘制质量不够重视，未对负责图纸绘制的技术人员严格要求；3.个别矿井绘图软件仍使用低版本的龙软成图系统，未按照集团公司规定进行升级；4.矿井负责绘图的技术人员没有对现行国家图例、焦煤相关绘图标准进行研究学习，不能熟练掌握图纸绘制相关要求；5.部分矿井未严格按照地测部相关要求认真学习、对照店坪矿1:2000、干河矿1:5000交换图模板图进行修改完善本矿井图纸。

针对上述问题，为进一步规范采掘工程平面图等矿图绘制标准、提高成图质量，杜绝采掘工程平面图等矿图内容重复问题的出现，特针对矿井采掘工程平面图、充水性图及井上下对照图的绘制标准进行明确规定及说明，并在《关于加强矿井交换图管理的规定》（地质测量部［2016］第1号）文件规定的基础上补充规定如下：1.各区域公司地质处要明确一名科级或主管负责所属矿井图纸绘制的日常检查工作，并督促各矿井整改落实各级检查中矿井图纸存在的问题；2.矿地测科科长要对矿井图纸绘制质量负责，严格要求绘图人员学标准、学规范；3.矿地测科科长（副科长或主管）每旬组织相关技术人员（绘图员）认真对《煤矿地质测量图例》（1989年）、《<煤矿地质测量图例>实施补充规定》（1992年）、《国家基本比例尺地形图图式》（GB/T20257.1-2007、GB/T20257.2-2006）、山西焦煤地函［2017］379号文《关于矿井图纸资料专项检查情况的通报》中附件2内容及《关于加强矿井交换图管理的规定》（地质测量部［2016］第1号）文件内容进行学习、贯彻，同时每月对矿井图纸绘制质量组织一次自查，每旬学习内容及每月自查问题均要做好专项记录，并按照《采掘工程平面图、充水性图、井上下对照图绘制主要内容及标准》（附后）结合最新的采掘工程平面图样板（原店坪矿、干河矿模板图标准废止）及时对自查问题进行修改、完善；4.集团公司地测部将利用动态检查及同业务竞赛检查对各矿地测科每旬学习及每月自查问题记录情况进行检查；每月对矿井上报交换图的真实性和图纸绘制质量进行抽查，对存在图表数据不一致或图纸问题超过5条的矿井进行考核，并在当季度同业务竞赛图纸基础资料检查项目中扣除1-5分。

采掘工程平面图绘制要求第一章基本要求第 1条.微机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；微机绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。

本规定未提到的图例及内容仍按《煤矿地质测量图例》的要求执行。

第 2条. 绘制图种和比例尺,采掘工程平面图比例尺1：2000第 3条绘制内容1、井田技术边界，保安煤柱及其它边界线，注明名称及批准文号；2、本煤层以及与开采开采本煤层有关的巷道（主要巷道应注明名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点，在图上每隔50～100mm应注记底板高程）；3、回采工作面及采空区。

注记工作面月末位置，平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状，丢煤区应注明丢煤区原因和煤量；注销区应注明批准文号和煤量；4、永久导线点和水准点，注明点号和高程；临时点根据需要注记；5、钻孔、勘探线、煤层露头线、风化带、煤层变薄区、尖灭区、陷落柱和火成岩侵入区、煤厚点、煤样点以及实测的主要地质构造；6、发火区、积水区、煤及瓦斯突出区、冒流砂区等。

应注明发生时间等有关数据；7、井田边界外100m以内的临矿采掘工程和地质情况，井田范围内的小煤窑及其开采等有关情况；8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重要工业建筑、居民区、铁路、重要公路、大的河流、湖泊；9、水闸墙、水闸门、永久风门、防火门、突水点、抽放水钻孔，标注近期巷道、工作面探放水钻孔数量。

第4条图种编绘原则及精度要求1：2000采掘工程平面图的井巷部分按实际比例绘制，1：2000采掘工程平面图图例符号按相同比例尺的要求绘制。

重要地物与地物轮廓相对附近控制点的平面位置误差＜图上0.6mm；次要地物、地物轮廓＜图上0.8mm；井巷轮廓与最近控制点的相对位置误差＜图上0.6mm；两相邻点边长误差＜图上0.3mm；第 5条.图面整饰1.采掘工程平面图按上北下南方向绘制。

采掘工程平面图分层分层原则及具体要求：1、图幅：包括图纸边框、坐标方格网、图签、格网坐标、指北针；坐标注记字体为正等线，规格为2×3；图签规格严格参照《煤矿地质测量图例》第571-573条绘制；指北针：严格参照《煤矿地质测量图例》第574条绘制。

2、边界：包括矿区边界、勘探区边界、井田边界、采区边界；线型需按图例在CAD中自定义批准机关及文号字体为仿宋，规格为3×3.5（宽×高）。

3、勘探线：包括地面钻孔、见煤柱状、勘探线及相关标注；钻孔编号及注记字体为正体，规格为1.2×2.5；勘探线若为倾向用1、2、3等表示，若为走向则用Ⅰ、Ⅱ、Ⅲ等表示，字体统一为正体，规格为5×8。

4、岩巷（以矿井开拓水平划分图层）（含巷名、测点、见煤点、标注）实线、线宽0.3mm、颜色代码30；巷名、测点标注方向与巷道平行排列；巷道宽度均按实际宽度。

5、煤巷：（以煤层划分图层，其中将主采煤层选用较醒目色彩）（含巷名、测点、标注、工作面柱状图、工作面推进等）1煤：实线、线宽0.3mm、颜色品红；3煤：实线、线宽0.3mm、颜色代码250；5煤：实线、线宽0.3mm、颜色代码6煤：实线、线宽0.3mm、颜色代码11；7煤：实线、线宽0.3mm、颜色代码8煤：实线、线宽0.3mm、颜色蓝色；9煤：实线、线宽0.3mm、颜色代码132；11煤：实线、线宽0.3mm、颜色代码25；13煤：实线、线宽0.3mm、颜色绿色；14煤：实线、线宽0.3mm、颜色代码17煤：实线、线宽0.3mm、颜色代码（1）巷道名称字体为仿宋，规格为3×3.5；测点编号为正等线，规格为0.9×1.2；高程（包括测点标高）、工作面柱状要素字体为正等线，规格为1.2×2；巷名、测点标注方向与巷道平行排列。

（2）测点：点样式在CAD中统一定义。

（3）工作面推进度（随煤层图层）（包括工作面编号、回采年度、月份回采注记）。
