物理科技的理解应用（速度选择器、质谱仪、回旋加速器、霍尔元件、电磁流量计、磁流体发电机）60分钟物理科技的理解应用（速度选择器、质谱仪、回旋加速器、霍尔元件、电磁流量计、磁流体发电机等）（10单选+7多选+3计算）1．（2024·北京昌平·二模）如图所示，水平放置的两平行金属板间存在着相互垂直的匀强电场和匀强磁场。

一带电粒子（重力不计）从M 点沿水平方向射入到两板之间，恰好沿直线从N 点射出。

电场强度为E ，磁感应强度为B 。

下列说法正确的是（ ）。

A ．粒子一定带正电B ．粒子射入的速度大小B v E=C ．若只改变粒子射入速度的大小，其运动轨迹为曲线D ．若粒子从N 点沿水平方向射入，其运动轨迹为直线【答案】C【详解】A ．粒子从M 点沿水平方向射入，根据左手定则，不管粒子带正电还是负电，粒子受到的电场力方向和洛伦兹力方向均相反，故无法判断粒子的电性，故A 错误；B ．粒子恰好沿直线从N 点射出，粒子受到的电场力大小等于受到的洛伦兹力大小，则有：qvB Eq =解得粒子射入的速度大小为：Ev B=故B 错误；C ．若只改变粒子射入速度的大小，粒子受到的电场力大小不再等于受到的洛伦兹力大小，粒子做曲线运动，其运动轨迹为曲线，故C 正确；D ．若粒子从N 点沿水平方向射入，不管粒子带正电还是负电，根据左手定则，则粒子受到的电场力方向和洛伦兹力方向相同，粒子做曲线运动，其运动轨迹为曲线，故D 错误。

故选C 。

2．（2024·江西鹰潭·模拟预测）第十四届夏季达沃斯论坛发布2023年度突破性技术榜单，列出最有潜力对世界产生积极影响的十大技术，这些新技术的应用正在给我们的生活带来潜移默化的改变。

磁流体发电技术是目前世界上正在研究的新兴技术。

如图所示是磁流体发电机示意图，相距为d 的平行金属板A 、B 之间的磁场可看作匀强磁场，磁感应强度大小为B ，等离子体（即高温下电离的气体，含有大量正、负带电粒子）以速度v 垂直于B 且平行于板面的方向进入磁场。

2024全国高考真题物理汇编质谱仪与回旋加速器一、多选题1．（2024安徽高考真题）空间中存在竖直向下的匀强电场和垂直于纸面向里的匀强磁场，电场强度大小为E，磁感应强度大小为B。

一质量为m的带电油滴a，在纸面内做半径为R的圆周运动，轨迹如图所示。

当a运动到最低点P时，瞬间分成两个小油滴Ⅰ、Ⅱ，二者带电量、质量均相同。

Ⅰ在P点时与a的速度方向相同，并做半径为3R的圆周运动，轨迹如图所示。

Ⅱ的轨迹未画出。

己知重力加速度大小为g，不计空气浮力与阻力以及Ⅰ、Ⅱ分开后的相互作用，则（）A．油滴a带负电，所带电量的大小为mg EB．油滴a做圆周运动的速度大小为gBR EC．小油滴Ⅰ做圆周运动的速度大小为3gBRE，周期为4EgBD．小油滴Ⅱ沿顺时针方向做圆周运动2．（2024湖北高考真题）磁流体发电机的原理如图所示，MN和PQ是两平行金属极板，匀强磁场垂直于纸磁场，极板间便产生电压。

下列说法正确的是（）A．极板MN是发电机的正极B．仅增大两极板间的距离，极板间的电压减小C．仅增大等离子体的喷入速率，极板间的电压增大D．仅增大喷入等离子体的正、负带电粒子数密度，极板间的电压增大二、解答题3．（2024湖南高考真题）如图，有一内半径为2r、长为L的圆筒，左右端面圆心O′、O处各开有一小孔。

以O为坐标原点，取O′O方向为x轴正方向建立xyz坐标系。

在筒内x≤0区域有一匀强磁场，磁感应强度大小为B ，方向沿x 轴正方向；筒外x ≥0区域有一匀强电场，场强大小为E ，方向沿y 轴正方向。

一电子枪在O′处向圆筒内多个方向发射电子，电子初速度方向均在xOy 平面内，且在x 轴正方向的分速度大小均为v 0。

已知电子的质量为m 、电量为e ，设电子始终未与筒壁碰撞，不计电子之间的相互作用及电子的重力。

（1）若所有电子均能经过O 进入电场，求磁感应强度B 的最小值；（2）取（1）问中最小的磁感应强度B ，若进入磁场中电子的速度方向与x 轴正方向最大夹角为θ，求tan θ的绝对值；（3）取（1）问中最小的磁感应强度B ，求电子在电场中运动时y 轴正方向的最大位移。

质谱仪、回旋加速器和带电粒子在交变电磁场中运动考点01质谱仪和回旋加速器1. （2024年高考甘肃卷）质谱仪是科学研究中的重要仪器，其原理如图所示。

Ⅰ为粒子加速器，加速电压为U ；Ⅱ为速度选择器，匀强电场的电场强度大小为1E ，方向沿纸面向下，匀强磁场的磁感应强度大小为1B ，方向垂直纸面向里；Ⅲ为偏转分离器，匀强磁场的磁感应强度大小为2B ，方向垂直纸面向里。

从S 点释放初速度为零的带电粒子（不计重力），加速后进入速度选择器做直线运动、再由O 点进入分离器做圆周运动，最后打到照相底片的P 点处，运动轨迹如图中虚线所示。

（1）粒子带正电还是负电？求粒子的比荷。

（2）求O 点到P 点的距离。

（3）若速度选择器Ⅱ中匀强电场的电场强度大小变为2E （2E 略大于1E ），方向不变，粒子恰好垂直打在速度选择器右挡板的O ¢点上。

求粒子打在O ¢点的速度大小。

【答案】（1）带正电，21212E UB ；（2）1124UB E B ；（3）2112E E B -【解析】（1）由于粒子向上偏转，根据左手定则可知粒子带正电；设粒子的质量为m ，电荷量为q ，粒子进入速度选择器时的速度为0v ，在速度选择器中粒子做匀速直线运动，由平衡条件011qv B qE =在加速电场中，由动能定理2012qU mv =联立解得，粒子的比荷为21212E q m UB =（2）由洛伦兹力提供向心力2002v qv B mr=可得O 点到P 点的距离为11242UB OP r E B ==（3）粒子进入Ⅱ瞬间，粒子受到向上的洛伦兹力01F qv B =洛向下的电场力2F qE =由于21E E ＞，且011qv B qE =所以通过配速法，如图所示其中满足2011()qE q v v B =+则粒子在速度选择器中水平向右以速度01v v +做匀速运动的同时，竖直方向以1v 做匀速圆周运动，当速度转向到水平向右时，满足垂直打在速度选择器右挡板的O ¢点的要求，故此时粒子打在O ¢点的速度大小为2101112E E v v v v B -¢=++=2. （2023高考福建卷）阿斯顿（F ．Aston ）借助自己发明的质谱仪发现了氖等元素的同位素而获得诺贝尔奖，质谱仪分析同位素简化的工作原理如图所示。

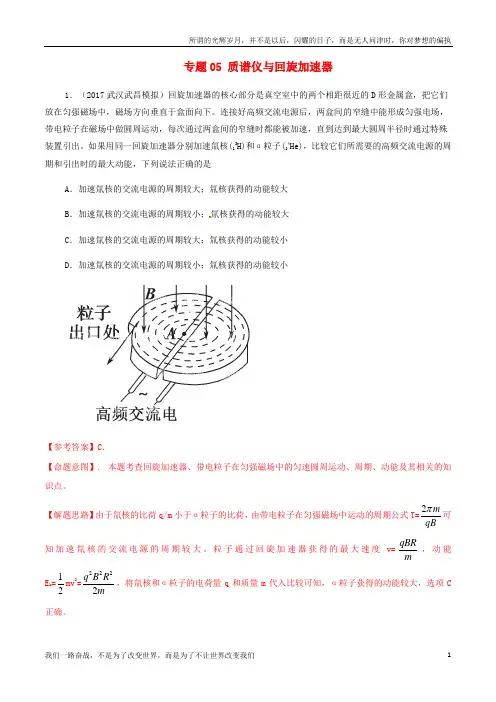

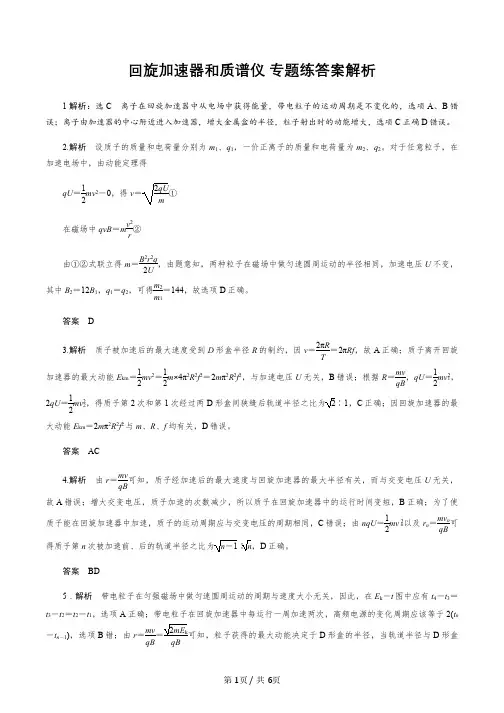

专题05 质谱仪与回旋加速器1．（2017武汉武昌模拟）回旋加速器的核心部分是真空室中的两个相距很近的D形金属盒，把它们放在匀强磁场中，磁场方向垂直于盒面向下。

连接好高频交流电源后，两盒间的窄缝中能形成匀强电场，带电粒子在磁场中做圆周运动，每次通过两盒间的窄缝时都能被加速，直到达到最大圆周半径时通过特殊装置引出。

如果用同一回旋加速器分别加速氚核(13H)和α粒子(24He)，比较它们所需要的高频交流电源的周期和引出时的最大动能，下列说法正确的是A．加速氚核的交流电源的周期较大；氚核获得的动能较大B．加速氚核的交流电源的周期较小；氚核获得的动能较大C．加速氚核的交流电源的周期较大；氚核获得的动能较小D．加速氚核的交流电源的周期较小；氚核获得的动能较小【参考答案】C．【命题意图】本题考查回旋加速器、带电粒子在匀强磁场中的匀速圆周运动、周期、动能及其相关的知识点。

【解题思路】由于氚核的比荷q/m小于α粒子的比荷，由带电粒子在匀强磁场中运动的周期公式T=2m qB可知加速氚核的交流电源的周期较大。

粒子通过回旋加速器获得的最大速度v=qBRm，动能E k=12mv2=2222q B Rm，将氚核和α粒子的电荷量q和质量m代入比较可知，α粒子获得的动能较大，选项C正确。

2．(2017云贵川百校大联考)图甲是回旋加速器的示意图，其核心部分是两个D形金属盒，在加速带电粒子时，两金属盒均置于匀强磁场中，并分别与高频交流电源两极相连．带电粒子在磁场中运动的动能E k随时间t的变化规律如图乙所示，若忽略带电粒子在电场中的加速时间，则下列说法正确的是（）A．（t2﹣t1）=（t3﹣t2）=…（t n﹣t n﹣1）B．高频交流电源的变化周期随粒子速度的增大而减小C．要使得粒子获得的最大动能增大，可以减小粒子的比荷D．要使得粒子获得的最大动能增大，可以增大匀强磁场的磁感应强度【参考答案】AD．3.（2016济南模拟）质谱仪是一种测定带电粒子质量和分析同位素的重要工具，它的构造原理如图所示。

第4节质谱仪与回旋加速器学习目标要求核心素养和关键能力1.知道质谱仪、回旋加速器的基本构造、原理及用途。

2.会利用圆周运动知识和功能关系分析质谱仪和回旋加速器的问题。

3.会利用相关规律解决质谱仪、回旋加速器问题。

1.核心素养建立电场加速和磁场偏转的组合场运动模型。

2.关键能力物理建模能力和分析推理能力。

知识点一质谱仪当带电粒子垂直射入匀强电场和匀强磁场时，分析带电粒子在电场和磁场中的运动有何不同？提示(1)当v0⊥E时，带电粒子在匀强电场中做匀变速曲线运动，用运动的合成与分解知识处理。

(2)当v0⊥B时，带电粒子在匀强磁场中做匀速圆周运动，利用洛伦兹力提供向心力和圆周运动知识处理。

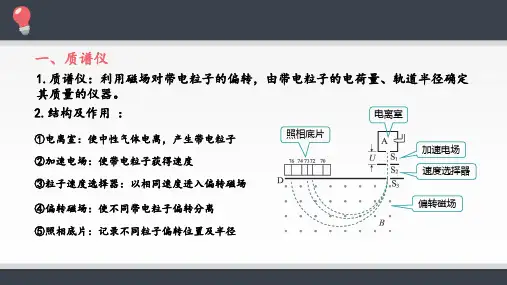

❶质谱仪构造：主要构件有加速电场、偏转磁场和照相底片。

❷工作原理(如图)(1)带电粒子经过电压为U的加速电场加速，由动能定理得qU＝12m v2。

(2)垂直进入磁感应强度为B的匀强磁场中，做匀速圆周运动，r＝m vqB，可得r＝1 B 2mU q。

❸分析：从粒子打在底片D上的位置可以测出圆周的半径r，进而可以算出粒子的比荷qm。

[思考] 在质谱仪的原理图中(1)S1、S2之间的电场起什么作用？(2)粒子打在底片上的位置到S3的距离有多大？提示(1)使粒子加速，获得一定的速度。

(2)由于粒子在磁场中运动的轨迹半径为r＝m vqB＝1B2mUq，所以打在底片上的位置到S3的距离s＝2r＝2B 2mU q。

1.带电粒子的运动分析(1)加速电场加速：qU＝12m v2。

(2)匀强磁场偏转：q v B＝m v2 r。

(3)结论：r＝1B2mUq，粒子比荷qm＝2UB2r2，质量m＝qB2r22U。

2.质谱仪区分同位素：同位素电荷量q相同，质量不同，由r＝1B2mUq知，在质谱仪照相底片上显示的位置就不同，故能据此区分同位素。

[例1] 如图，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直。

质谱仪与回旋加速器知识点：质谱仪与回旋加速器一、质谱仪1．质谱仪构造：主要构件有加速电场、偏转磁场和照相底片．2．运动过程(如图)(1)带电粒子经过电压为U的加速电场加速，qU＝12m v2.(2)垂直进入磁感应强度为B的匀强磁场中，做匀速圆周运动，r＝m vqB，可得r＝1B2mUq.3．分析：从粒子打在底片D上的位置可以测出圆周的半径r，进而可以算出粒子的比荷．二、回旋加速器1．回旋加速器的构造：两个D形盒，两D形盒接交流电源，D形盒处于垂直于D形盒的匀强磁场中，如图.2．工作原理(1)电场的特点及作用特点：两个D形盒之间的窄缝区域存在周期性变化的电场．作用：带电粒子经过该区域时被加速．(2)磁场的特点及作用特点：D形盒处于与盒面垂直的匀强磁场中．作用：带电粒子在洛伦兹力作用下做匀速圆周运动，从而改变运动方向，半个圆周后再次进入电场．技巧点拨一、质谱仪1．加速：带电粒子进入质谱仪的加速电场，由动能定理得qU＝12m v2①2．偏转：带电粒子进入质谱仪的偏转磁场做匀速圆周运动，由洛伦兹力提供向心力得q v B＝m v2 r ②3．由①②两式可以求出粒子运动轨迹的半径r、质量m、比荷qm等．由r＝1B2mUq可知，电荷量相同时，半径将随质量的变化而变化．二、回旋加速器回旋加速器两D形盒之间有窄缝，中心附近放置粒子源(如质子、氘核或α粒子源)，D形盒间接上交流电源，在狭缝中形成一个交变电场．D形盒上有垂直盒面的匀强磁场(如图所示)．(1)电场的特点及作用特点：周期性变化，其周期等于粒子在磁场中做圆周运动的周期．作用：对带电粒子加速，粒子的动能增大，qU＝ΔE k.(2)磁场的作用改变粒子的运动方向．粒子在一个D形盒中运动半个周期，运动至狭缝进入电场被加速．磁场中q v B＝m v2r，r＝m vqB∝v，因此加速后的轨迹半径要大于加速前的轨迹半径．(3)粒子获得的最大动能若D形盒的最大半径为R，磁感应强度为B，由r＝m vqB得粒子获得的最大速度v m＝qBRm，最大动能E km ＝12m v m 2＝q 2B 2R 22m.(4)两D 形盒窄缝所加的交流电源的周期与粒子做圆周运动的周期相同，粒子经过窄缝处均被加速，一个周期内加速两次．例题精练1．（2021•浙江模拟）如图所示为质谱仪的结构图，该质谱仪由速度选择器与偏转磁场两部分组成，已知速度选择器中的磁感应强度大小为B 0、电场强度大小为E ，荧光屏PQ 下方匀强磁场的方向垂直纸面向外，磁感应强度大小为2B 0。
