大连理工大学画法几何答案【篇一：2014 春大连理工大学《画法几何与机械制图》在线作业1】> 业1 大工14 春《画法几何与机械制图》在线作业 1、单选题（共10 道试题，共50 分。
）1.一直线或平面相对另一直线或平面的倾斜程度，称为（b）。
a.锥度b.斜度c. 平行度d.以上选项均不对满分：5 分2.将机件的某一部分向基本投影面投射所得的视图，称为（c）。
a.基本视图b.向视图c. 局部视图d.斜视图满分：5 分3.将机件向不平行于基本投影面（投影面垂面）的平面投射所得的视图，称为（d）。
a.基本视图b.向视图c. 局部视图d.斜视图满分：5 分4.以对称中心线为界，一半画成剖视图，另一半画成视图，这样的图形称为（b）。
a.全剖视图b.半剖视图c. 局部剖视图d.以上选项都不对满分：5 分5.投射线方向垂直于轴测投影面的轴测图，称为（a）。
a.正轴测图b.斜轴测图c. 以上选项都对d.以上选项都不对满分：5 分6.（a）用来确定平面图形的尺寸位置。
a.尺寸基准b.定位尺寸c. 定形尺寸d.以上选项均不对满分：5 分7.在中心投影法中，移动投影中心时，投影（b）。
权威打造【篇二：大工16 秋《画法几何与机械制图》在线作业 1满分答案】class=txt> 一、单选题（共10 道试题，共50 分。
）1. 形体的 2 个投影，（）反映唯一的空间形状。
a. 能b. 不能c. 以上选项都对d. 以上选项都不对正确答案：b2. 平面立体的截交线的每条边都是（）与棱面的交线。
a. 截平面b. 截断面c. 相贯面d. 相交面正确答案：a3. 确定平面图形上各线段形状大小的尺寸为（）。
a. 定形尺寸b. 定位尺寸c. 定向尺寸d. 定面尺寸正确答案：a4. 积聚性（）平行投影法的投影特性。
a. 属于b. 不属于c. 有时属于，有时不属于d. 以上都不对正确答案：a5. 形体的三视图（）右视图。
a. 包括b. 不包括c. 有时包括，有时不包括d. 以上都不对正确答案：b6. 确定平面图形上的线段或线框间相对位置的尺寸为（）。
画法几何及土木工程制图（上）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.垂直两直线的同面投影都互相垂直。
参考答案:错误2.轴测投影是用正投影法绘制的单面投影图。
参考答案:错误3.剖切符号的编号宜采用（）参考答案:阿拉伯数字4.常见的剖面图主要有（）参考答案:其余三项皆是5.用两个或两个以上平行平面剖切物体后所得的剖面图，称为（）参考答案:阶梯剖面图6.剖面图中一般（）虚线参考答案:可画可不画7.重合断面图的轮廓线用（）表示参考答案:粗实线8.剖面图中的材料图例为（）参考答案:实际材料对应的图例9.绘制剖面图时，剖切平面与物体接触的部分，应绘出材料图例。
当材料不明时，采用通用材料图例绘制。
参考答案:正确10.断面图的视向是用字的那一侧表示。
参考答案:正确11.画半剖面图时，剖面图与视图的分界线是图形的对称线。
参考答案:正确12.在V面上作半剖，要“左外、右剖”。
参考答案:正确13.工程中常使用的轴测类型是（）参考答案:正等测，斜二测14.A2的图幅尺寸是（）参考答案:420×59415.制图时常用中粗实线线宽（）参考答案:0.7b16.正投影有哪些特性（）参考答案:全等性；积聚性；类似性17.工程上常用的投影有几种（）参考答案:有4种18.点的H面投影到投影轴（OX）的距离，等于该点到（）的距离参考答案:V面19.H面上的点，其水平投影重合于该点本身，正面投影在OX轴上，侧面投影则在（）参考答案:OYW轴20.图样的比例，应为图形与实物相对应的线性尺寸之比。
参考答案:正确21.点有大小。
参考答案:错误22.轴测投影是单面平行投影。
参考答案:正确23.点A的Z轴坐标等于点A到V面的距离。
参考答案:错误24.判别重影点的可见性，是根据不重合的那个投影面上两点投影的坐标值得大小来判别，大者可见，小者不可见参考答案:正确25.两直线在空间的相对位置关系是（）。
参考答案:平行、相交、交叉26.若一条直线既平行于V面又平行于H面，则这条直线是（）。
画法几何及工程制图习题集答案画法几何及工程制图习题集答案画法几何和工程制图是工程技术领域中非常重要的一部分，它们能够帮助我们更好地理解和表达各种工程设计。
然而，对于初学者来说，这两个领域的知识可能会带来一些困惑。
为了帮助大家更好地掌握这些知识，下面将给出一些画法几何和工程制图习题集的答案，希望对大家的学习有所帮助。
1. 画法几何习题集答案1.1. 习题1：画一个正方形，边长为4cm。
答案：使用直尺和铅笔，在纸上画出一个边长为4cm的线段，然后将直尺的一边与这个线段对齐，再用铅笔在直尺的另一边上画出一条线段，与第一条线段垂直相交，两条线段的交点即为正方形的一个顶点。
然后按照同样的方法，再画出另外三个顶点，最后用直尺将这四个顶点连接起来，就得到了一个边长为4cm的正方形。
1.2. 习题2：画一个等腰三角形，底边长为6cm，两腰边长相等。
答案：使用直尺和铅笔，在纸上画出一条长度为6cm的线段，这条线段将作为等腰三角形的底边。
然后使用直尺，将一边的一端与底边的一个端点对齐，再在直尺的另一边上画出一条线段，与底边相交。
然后按照同样的方法，再画出另外一条边。
最后，用直尺将这两条边的另一个端点连接起来，就得到了一个等腰三角形。
2. 工程制图习题集答案2.1. 习题1：画一个简单的平面图，包括一个长方形和一个圆。
答案：首先，在纸上使用直尺和铅笔画出一个长方形，可以根据需要确定长方形的长和宽。
然后，使用一个圆规，将圆规的一只脚放在长方形的一个顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方形的另一个顶点对齐。
然后，固定圆规的距离，绕着圆规的一只脚画出一个圆。
最后，用直尺将长方形的四个顶点连接起来，使其形成一个完整的长方形。
2.2. 习题2：画一个简单的立体图，包括一个长方体和一个圆柱体。
答案：首先，在纸上使用直尺和铅笔画出一个长方体，可以根据需要确定长方体的长、宽和高。
然后，使用一个圆规，将圆规的一只脚放在长方体的一个底面顶点上，然后调整另一只脚的距离，使得圆规的另一只脚与长方体的另一个底面顶点对齐。
画法几何及土木工程制图（下）_大连理工大学中国大学mooc课后章节答案期末考试题库2023年1.捉直线段的端点，需先在草图设置里勾选（）。
参考答案:端点2.“0”图层是可以删除的。
参考答案:错误3.在进行连续标注前，应先进行一个线性尺寸标注，作为连续标注的原点。
参考答案:正确4.在建筑施工图的平面图中，M一般代表的是( )参考答案:门5.平面注写包括集中标注和部分标注。
参考答案:错误6.钢筋混凝土结构中承受拉、压应力的钢筋称为（）参考答案:受力钢筋7.一般梁中保护层厚度为（）参考答案:25mm8.代号KZ指的是（）参考答案:框架柱9.L9(7B)表示第9号非框架梁，7跨，两端有悬挑。
参考答案:正确10.ZOOM命令可将屏幕上显示的图形以大于或小于图形原尺寸进行显示，而图形的实际尺寸保持不变。
参考答案:正确11.建筑平面图不包括( )参考答案:基础平面图12.草图是以目测估计图形与实物的比例，按一定画法要求徒手绘制的图。
参考答案:正确13.总平面图中，高层建筑的层数如何表示。
（）参考答案:数字14.已知前一点的直角坐标值为（ 150，100），如果在输入下一点的提示后输入: @ 100，-40，则该点的绝对直角坐标值为（）。
参考答案:250,6015.建筑剖面图一般不需要标注楼板与梁的断面高度等内容。
参考答案:正确16.图上的尺寸应以尺寸数字为准，不得从图上直接量取。
参考答案:正确17.图上的任何图线都可以作为尺寸线。
参考答案:错误18.圆锥面上的示坡线是平行与锥底的纬圆。
参考答案:错误19.标高中的数值是以（）为单位参考答案:米20.相对标高的零点正确的注写方式为( )参考答案:±0.00021.圆锥面的等高线是一组（）参考答案:同心圆22.保存图形文件的后缀是（）。
参考答案:.dwg23.多段线是由多个等宽或不相等的直线段或圆弧相连组成的一个单一对象。
参考答案:正确24.Φ8@250中的@代表的是（）参考答案:相等中心距符号25.用 TEXT 命令标注角度符号时应使用（）。

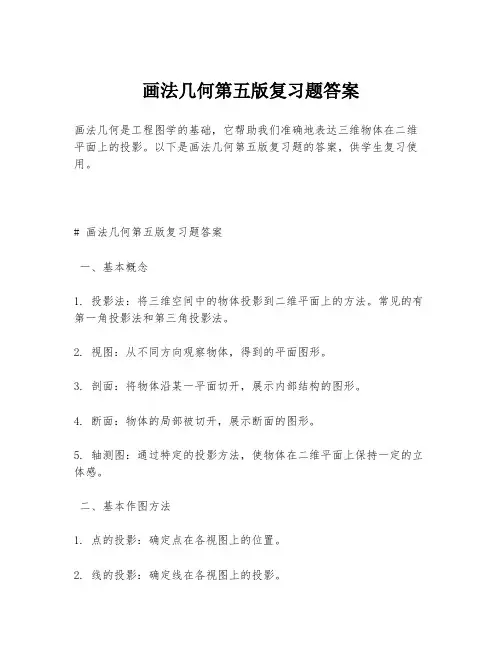

画法几何第五版复习题答案画法几何是工程图学的基础，它帮助我们准确地表达三维物体在二维平面上的投影。
以下是画法几何第五版复习题的答案，供学生复习使用。
# 画法几何第五版复习题答案一、基本概念1. 投影法：将三维空间中的物体投影到二维平面上的方法。
常见的有第一角投影法和第三角投影法。
2. 视图：从不同方向观察物体，得到的平面图形。
3. 剖面：将物体沿某一平面切开，展示内部结构的图形。
4. 断面：物体的局部被切开，展示断面的图形。
5. 轴测图：通过特定的投影方法，使物体在二维平面上保持一定的立体感。
二、基本作图方法1. 点的投影：确定点在各视图上的位置。
2. 线的投影：确定线在各视图上的投影。
3. 面的投影：确定面在各视图上的投影。
4. 体的投影：确定体在各视图上的投影。
5. 组合体的投影：将多个基本体组合在一起，确定其在各视图上的投影。
三、视图的选择1. 主视图：通常选择物体的正面作为主视图。
2. 俯视图：从上方观察物体，得到的视图。
3. 左视图：从物体的左侧观察，得到的视图。
4. 右视图：从物体的右侧观察，得到的视图。
5. 仰视图：从下方向上观察物体，得到的视图。
四、剖面图与断面图1. 全剖面图：将物体完全剖开，展示内部结构。
2. 半剖面图：将物体剖开一半，展示部分内部结构。
3. 局部剖面图：只剖开物体的某一部分，展示局部结构。
4. 断面图：展示物体某一部分的横截面。
五、轴测图1. 斜二轴测图：使用斜投影法，将物体的两个方向的尺寸保持不变，第三个方向按比例缩小。
2. 正等轴测图：使用正投影法，将物体的三个方向的尺寸都按比例缩小。
3. 斜等轴测图：使用斜投影法，将物体的三个方向的尺寸都按比例缩小。
六、尺寸标注1. 线性尺寸：标注物体的长度、宽度和高度。
2. 角度尺寸：标注物体上的角度。
3. 半径和直径：标注圆或圆弧的半径和直径。
4. 中心线：用于表示物体的对称中心。
5. 剖面线：用于表示物体被剖开的部分。
画法几何习题集答案第五版

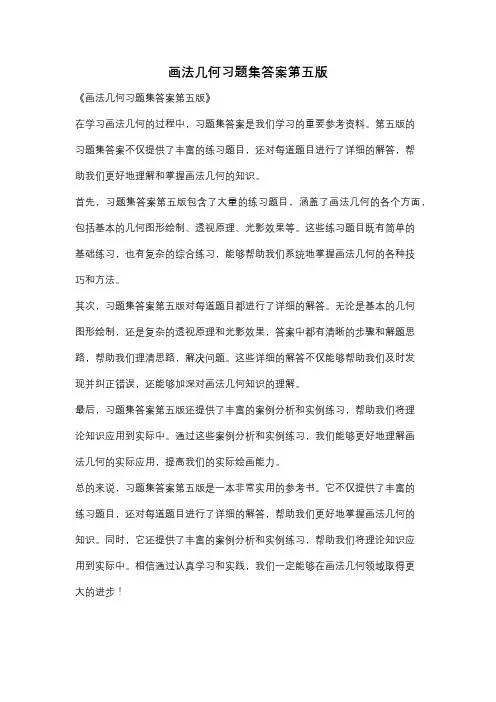

《画法几何习题集答案第五版》
在学习画法几何的过程中，习题集答案是我们学习的重要参考资料。
第五版的
习题集答案不仅提供了丰富的练习题目，还对每道题目进行了详细的解答，帮
助我们更好地理解和掌握画法几何的知识。
首先，习题集答案第五版包含了大量的练习题目，涵盖了画法几何的各个方面，包括基本的几何图形绘制、透视原理、光影效果等。
这些练习题目既有简单的
基础练习，也有复杂的综合练习，能够帮助我们系统地掌握画法几何的各种技
巧和方法。
其次，习题集答案第五版对每道题目都进行了详细的解答。
无论是基本的几何
图形绘制，还是复杂的透视原理和光影效果，答案中都有清晰的步骤和解题思路，帮助我们理清思路，解决问题。
这些详细的解答不仅能够帮助我们及时发
现并纠正错误，还能够加深对画法几何知识的理解。
最后，习题集答案第五版还提供了丰富的案例分析和实例练习，帮助我们将理
论知识应用到实际中。
通过这些案例分析和实例练习，我们能够更好地理解画
法几何的实际应用，提高我们的实际绘画能力。
总的来说，习题集答案第五版是一本非常实用的参考书。
它不仅提供了丰富的
练习题目，还对每道题目进行了详细的解答，帮助我们更好地掌握画法几何的
知识。
同时，它还提供了丰富的案例分析和实例练习，帮助我们将理论知识应
用到实际中。
相信通过认真学习和实践，我们一定能够在画法几何领域取得更
大的进步！。
