光纤光缆的结构与分类

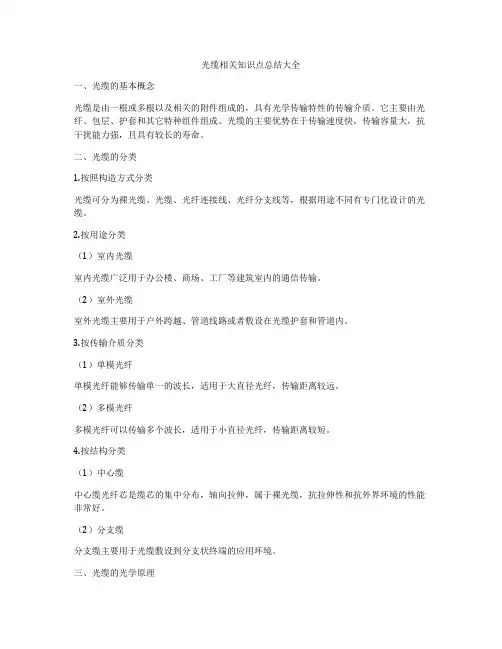

光缆相关知识点总结大全一、光缆的基本概念光缆是由一根或多根以及相关的附件组成的，具有光学传输特性的传输介质。

它主要由光纤、包层、护套和其它特种组件组成。

光缆的主要优势在于传输速度快，传输容量大，抗干扰能力强，且具有较长的寿命。

二、光缆的分类1.按照构造方式分类光缆可分为裸光缆、光缆、光纤连接线、光纤分支线等，根据用途不同有专门化设计的光缆。

2.按用途分类（1）室内光缆室内光缆广泛用于办公楼、商场、工厂等建筑室内的通信传输。

（2）室外光缆室外光缆主要用于户外跨越、管道线路或者敷设在光缆护套和管道内。

3.按传输介质分类（1）单模光纤单模光纤能够传输单一的波长，适用于大直径光纤，传输距离较远。

（2）多模光纤多模光纤可以传输多个波长，适用于小直径光纤，传输距离较短。

4.按结构分类（1）中心缆中心缆光纤芯是缆芯的集中分布，轴向拉伸，属于裸光缆，抗拉伸性和抗外界环境的性能非常好。

（2）分支缆分支缆主要用于光缆敷设到分支状终端的应用环境。

三、光缆的光学原理光纤的基本结构是由两种不同的介质组成，即外层护套（包层）和内核。

内核是折射率比包层小的树脂和显微的玻璃纤维组成。

包层的折射率通常较小，使内核中“驻波光”的传播。

光沿内核表面传播，在不同折射率的内核与包层之间，会产生反射现象。

四、光缆的基本特性1. 低损耗光缆的传输介质是光纤，几乎不受材料自身的损耗，且具有较低的传输损耗。

2. 高带宽光缆传输带宽较大，可传输大量数据，适用于大容量数据传输。

3. 高速度光缆传输速度快，可满足高速数据传输的需求，能够满足未来通信技术的需求。

4. 抗干扰能力强光缆传输时不易受到电磁干扰，是一种抗干扰能力较强的传输介质。

5. 灵活性光缆可以弯曲安装，对应用环境的要求不高，非常灵活。

光缆在现代通信领域占据了非常重要的地位，在未来通信网络中仍将发挥重要作用。

对光缆的深入了解，有助于提高通信网络技术水平，促进通信网络技术的发展。

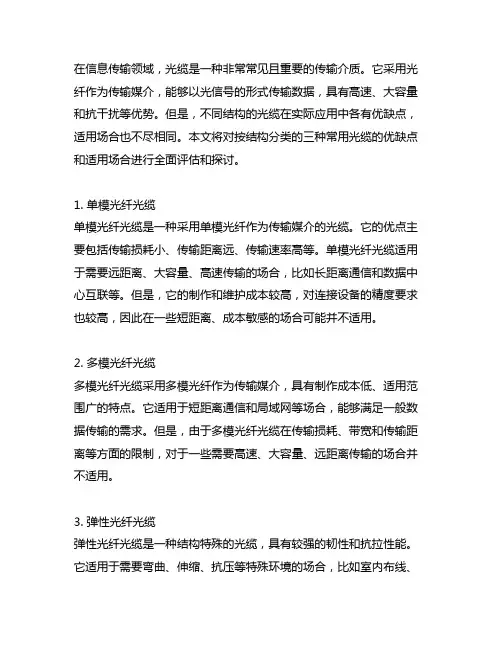

在信息传输领域，光缆是一种非常常见且重要的传输介质。

它采用光纤作为传输媒介，能够以光信号的形式传输数据，具有高速、大容量和抗干扰等优势。

但是，不同结构的光缆在实际应用中各有优缺点，适用场合也不尽相同。

本文将对按结构分类的三种常用光缆的优缺点和适用场合进行全面评估和探讨。

1. 单模光纤光缆单模光纤光缆是一种采用单模光纤作为传输媒介的光缆。

它的优点主要包括传输损耗小、传输距离远、传输速率高等。

单模光纤光缆适用于需要远距离、大容量、高速传输的场合，比如长距离通信和数据中心互联等。

但是，它的制作和维护成本较高，对连接设备的精度要求也较高，因此在一些短距离、成本敏感的场合可能并不适用。

2. 多模光纤光缆多模光纤光缆采用多模光纤作为传输媒介，具有制作成本低、适用范围广的特点。

它适用于短距离通信和局域网等场合，能够满足一般数据传输的需求。

但是，由于多模光纤光缆在传输损耗、带宽和传输距离等方面的限制，对于一些需要高速、大容量、远距离传输的场合并不适用。

3. 弹性光纤光缆弹性光纤光缆是一种结构特殊的光缆，具有较强的韧性和抗拉性能。

它适用于需要弯曲、伸缩、抗压等特殊环境的场合，比如室内布线、机柜内部连接等。

弹性光纤光缆在一些特殊场合能够发挥出其它光缆无法比拟的优势，但是在传输距离和传输损耗等方面也存在一定的限制。

不同结构的光缆在实际应用中有各自的优缺点和适用场合。

在选择光缆时，需要充分考虑实际需求和环境因素，选择最适合的光缆类型。

随着技术的不断发展和创新，光缆技术也在不断进步，未来会有更多更优秀的光缆出现，满足不同应用场景的需求。

在本文中，通过对单模光纤光缆、多模光纤光缆和弹性光纤光缆的优缺点和适用场合进行探讨，可以更深入地了解不同结构光缆的特点和应用范围，有利于读者在实际应用中做出正确的选择。

个人观点和理解：我认为，在不同的应用场合和需求下，选择适合的光缆是非常重要的。

在实际工程中，我们需要根据具体情况综合考虑光缆的技术参数、成本和环境因素，以便选择最合适的光缆类型。

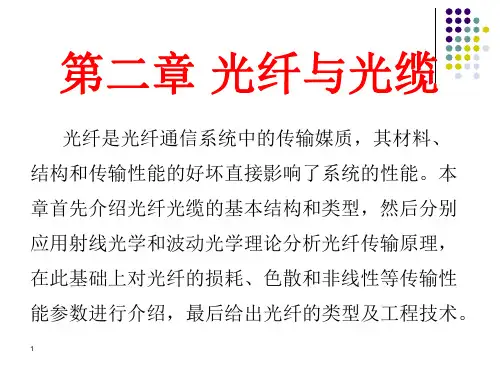

《光纤通信》第二章光纤光缆讲课提纲浙江传媒学院 陈柏年一、光纤（Fibel ）：圆柱形介质光波导，作用是引导光能沿着轴线平行方向传输。

1、导光波（guided wave ）：光纤中携带信息、由纤芯和包层的界面引导前进的光波。

2、光纤的传导模：在光纤中既满足全反射条件又满足相位一致条件的光线束。

3、光纤的三层结构：（1）纤芯（core ），（2）包层（coating ），（3）涂覆层（jacket ）：包括一次涂覆层、缓冲层和二次涂覆层。

纤芯折射率为n 1，包层折射率为n 2，纤芯包层相对折射率差121n n n -D =4、光纤的分类：有多种分类的方法。

（1）按照光纤截面折射率分布：SIF （小容量、短距离，光线以折线形状沿纤芯中心轴线方向传输），GIF （中等容量、中等距离，光线以正弦形状沿纤芯中心轴线方向传输）、双包层光纤（色散平坦光纤DFF 、色散移位光纤DSF ）、三角芯光纤（非零色散长距离光纤）；（2）按照光纤中传输模式数量：MMF ，SMF （光线以直线形状沿纤芯轴线方向传输）；（3）按照按光纤的工作波长：短波长（850 nm ）光纤，长波长（1310 nm 、1550 nm ）光纤；（4）按套塑（二次涂覆层）：松套光纤，紧套光纤。

二、光的两种传输理论（一）光的射线传输理论1、几何光学方法：基于射线方程，依据光线的斯奈耳反射定律和折射定律，研究光线的运动轨迹。

2、光纤的几何导光原理：光纤是利用光的全反射特性导光；3、突变型折射率多模光纤主要参数：（1）光线轨迹: 限制在子午平面内传播的锯齿形折线。

光纤端面投影线是过园心交于纤壁的直线。

（2）光纤的临界角θc ：只有在半锥角为θ≤θc 的圆锥内的光束才能在光纤中传播。

（3）数值孔径NA ：入射媒质折射率与最大入射角（临界角）的正弦值之积。

与纤芯与包层直径无关，只与两者的相对折射率差有关。

它表示光纤接收和传输光的能力， NA 通常为0.18～0.23。

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信）包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开，防止已有的微小裂纹逐步生长扩大）3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B：按光纤横截面上折射率分布分类：有突变型光纤(普通单模光纤)、渐变型光纤(多模光纤)、阶跃型光纤等；C：按光纤传输模式分类：多模光纤、单模光纤等。

单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介，在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62.5um两种标称直径）B、单模光纤（8.3um）包层直径：125.0±1.0um包层不圆度：≤1.0%涂层外径：245±5.0um纤芯、包层同心度：≤0.5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

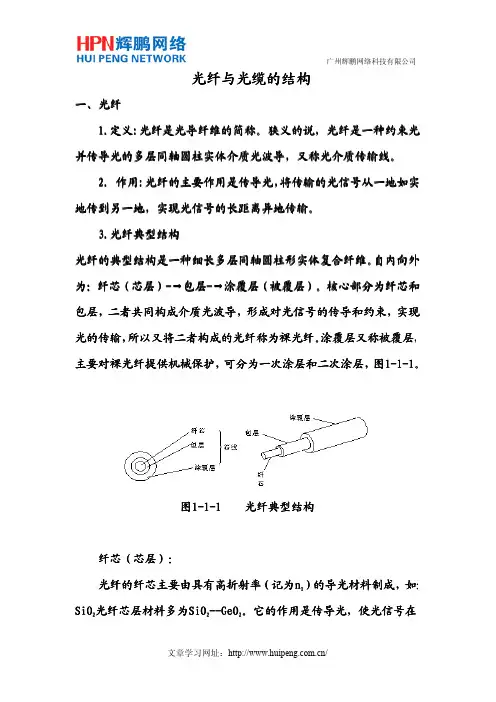

光纤与光缆的光纤与光缆的结构结构一、一、光纤光纤1.1.定义定义定义::光纤是光导纤维的简称。

光纤是光导纤维的简称。

狭义的说，狭义的说，狭义的说，光纤是一种约束光光纤是一种约束光并传导光的多层同轴圆柱实体介质光波导，又称光介质传输线。

2.作用作用::光纤的主要作用是传导光光纤的主要作用是传导光，，将传输的光信号从一地如实地传到另一地，实现光信号的长距离异地传输。

3.3.光纤典型结构光纤典型结构光纤的典型结构是一种细长多层同轴圆柱形实体复合纤维光纤的典型结构是一种细长多层同轴圆柱形实体复合纤维。

自内向外为：纤芯纤芯（（芯层芯层））-→包层包层--→涂覆层涂覆层（（被覆层被覆层））。

核心部分为纤芯和包层包层，，二者共同构成介质光波导二者共同构成介质光波导，，形成对光信号的传导和约束形成对光信号的传导和约束，，实现光的传输光的传输，，所以又将二者构成的光纤称为裸光纤所以又将二者构成的光纤称为裸光纤。

涂覆层又称被覆层涂覆层又称被覆层，，主要对裸光纤提供机械保护主要对裸光纤提供机械保护，，可分为一次涂层和二次涂层可分为一次涂层和二次涂层，，图1-1-11-1-1。

图1-1-1光纤典型结构纤芯（芯层）：光纤的纤芯主要由具有高折射率（记为记为n n 1）的导光材料制成的导光材料制成，，如：SiO 2光纤芯层材料多为光纤芯层材料多为SiO SiO 2----GG e O 2。

它的作用是传导光，使光信号在芯层内部沿轴向向前传输；包层：光纤的包层由低折射率光纤的包层由低折射率（（记为记为n n 2）导光材料制成导光材料制成（（折射率较纤芯低），如：低），如：SiO SiO 2光纤包层材料多为光纤包层材料多为SiOSiO 2—B 2O 3或SiO 2—P 2O 5。

它的作用是约束光。

由于纤芯和包层的折射率，满足是约束光。

由于纤芯和包层的折射率，满足nn 1>n 2光传导条件，光波在芯包界面上可发生全反射，使大部分的光能量被阻止在芯层中，从而导致光信号沿芯层轴向向前传输。

光纤和光缆光纤的分类（1）按照传输模式来划分光纤中传播的模式就是光纤中存在的电磁波场场型，或者说是光场场形（HE）。

各种场形都是光波导中经过多次的反射和干涉的结果。

各种模式是不连续的离散的。

由于驻波才能在光纤中稳定的存在，它的存在反映在光纤横截面上就是各种形状的光场，即各种光斑。

若是一个光斑，我们称这种光纤为单模光纤，若为两个以上光斑，我们称之为多模光纤。

·单模光纤（Single-Mode）单模光纤只传输主模，也就是说光线只沿光纤的芯进行传输。

由于完全避免了模式射散使得单模光纤的·传输频带很宽因而适用与大容量，长距离的光纤通迅。

单模光纤使用的光波长为1310nm或1550 nm。

如图1单模纤光线轨迹图。

·多模光纤（Multi-Mode）在一定的工作波长下（850nm/1300nm），有多个模式在光纤中传输，这种光纤称之为多模光纤。

由于色散或像差，·因此，这种光纤的传输性能较差频带比较窄，传输容量也比较小，距离比较短。

2）按照纤芯直径来划分·50/125（μm）缓变型多模光纤·62.5/125（μm）缓变增强型多光纤· 8.3/125（μm）缓变型单模光纤备注：50/62.5/8.3（μm）均为光纤光芯直径数，125（μm）均为光纤玻璃包层的直径数。

（3）按照光纤芯的折射率分布来划分阶越型光纤（Step index fiber）,简称SIF；·梯度型光纤（Graded index fiber）,简称GIF；·环形光纤（ring fiber）；· W形光纤备注：50/62.5/8.3（μm）均为光纤的光芯直径数，125（μm）均为光纤玻璃包层的直径数。

2．光缆点对点光纤传输系统是通过光缆进行连接。

光缆可包含1根光纤（有时称单纤）或2根光纤（有时称双纤），或者甚至更多（48纤、1000纤）光纤的诞生人类从未放弃过对理想光传输介质的寻找，经过不懈的努力，人们发现了透明度很高的石英玻璃丝可以传光。

光纤光缆的结构与分类光纤光缆是一种传输光信号的特殊电缆，由光纤和光缆组成。

光纤是一种用于传输光信号的细长光导纤维，而光缆则是将多根光纤固定在一起并加以保护的电缆。

光纤芯是光纤光缆的核心部分，用于传输光信号。

它通常由纯净的二氧化硅或其他高折射率材料制成。

光纤芯通常有两种类型：单模光纤芯和多模光纤芯。

单模光纤芯适用于长距离传输，其芯径较小，通常为9μm，能够传输更多的光信号，并且减少了光信号的传输损耗。

多模光纤芯适用于短距离传输，其芯径较大，通常为50μm或62.5μm，能够传输更多的光信号，但传输距离较短。

包层是光纤芯的外层，用于保护光纤芯，并且能够保持光信号在光纤内部的传输。

包层一般由聚合物材料制成，其折射率要比光纤芯低，以确保光信号能够通过全反射的方式在光纤内部进行传输，并减少光信号的损耗。

包层的厚度一般为几十微米。

外护套是光缆的最外层，用于保护光纤芯和包层，并且使光缆能够适应各种恶劣的环境条件。

外护套通常由聚合物材料制成，具有良好的耐磨损、耐腐蚀和防水性能。

根据光纤光缆的应用和结构特点，可以将其分为多种不同的分类。

按照光纤芯的类型分类，光纤光缆可以分为单模光缆和多模光缆。

单模光缆适用于长距离传输和高速传输，其传输距离可以达到几十公里甚至上百公里，并且能够传输高速光信号。

多模光缆适用于短距离传输和低速传输，一般传输距离在几百米到数千米。

按照结构形式分类，光纤光缆可以分为散束式光缆、屏蔽式光缆和光纤束管光缆。

散束式光缆由多根裸纤束在一定的规则下排布而成，适用于较短距离的传输。

屏蔽式光缆在光纤束的外部加上一层金属铝箔或铜网屏蔽，以提供更好的抗干扰能力。

光纤束管光缆是将多根光纤芯与包层一起由光缆套管形成的光缆结构，适用于长距离传输和复杂环境下的应用。

综上所述，光纤光缆的结构和分类较为复杂，不同结构和分类的光纤光缆适用于不同的应用场景，能够满足不同的传输需求。

随着技术的不断进步，光纤光缆的结构和分类也在不断创新和发展，为更高效、稳定和可靠的光信号传输提供了坚实的基础。

光纤光缆的结构与分类光纤光缆是使用光导纤维传输光信号的通信线缆。

它由多种材料和结构组成，根据用途的不同，可以分成多种不同的类型。

下面将详细介绍光纤光缆的结构和分类。

1. 纤芯（Core）：纤芯是光信号在光纤中传输的核心部分，通常由高折射率的材料（如石英）组成。

纤芯的直径决定了光纤的传输性能，通常有50微米（μm）和62.5微米两种规格。

2. 包层（Cladding）：包层是包裹在纤芯外部的一层低折射率材料，通常由石英或塑料制成。

包层的作用是使光信号在纤芯内部反射，防止信号能量的损失。

3. 套层（Coating）：套层是包裹在包层外的一层保护材料，通常由聚合物制成。

套层的主要作用是保护光纤免受机械和环境的损害。

4. 强化材料（Strength member）：强化材料是纤芯、包层和套层的支撑结构，通常由玻璃或塑料制成。

强化材料的作用是增加光缆的强度和耐张力。

5. 护套（Jacket）：护套是位于光缆外部的一层保护材料，通常由聚合物制成。

护套的作用是保护光缆免受外部环境的侵害，如湿度、温度和化学腐蚀等。

1. 单模光纤（Single-mode fiber）：单模光纤的纤芯直径较小，通常为9微米（μm），光信号只能沿着一个路径传输。

由于传输距离较长且传播损耗较低，单模光纤常用于远距离通信和长距离数据传输。

2. 多模光纤（Multi-mode fiber）：多模光纤的纤芯直径较大，通常有50微米（μm）和62.5微米两种规格。

光信号可以沿着多个路径传输，但传输距离较短且传播损耗较高。

多模光纤常用于局域网（LAN）和短距离数据传输。

3. 双芯光纤（Dual-core fiber）：双芯光纤是一种特殊的光纤结构，具有两个纤芯，可以同时传输两个独立的信号。

双芯光纤常用于家庭网络和有线电视传输等应用。

4.光缆结构分类：根据光缆的结构和用途的不同，光缆可以分为室内光缆、室外光缆、敷设光缆、桥架光缆、井道光缆等。

室内光缆常用于局域网和数据中心等室内通信网络；室外光缆常用于长距离通信线路和城市光纤骨干网；敷设光缆常用于光缆敷设任务；桥架光缆常用于桥梁和铁路等特殊环境下的通信；井道光缆常用于建筑物内的光缆敷设。

光缆基本知识介绍一、光纤的组成与分类1、光纤按其制造材料的不同可分为石英光纤和塑料光纤,石英光纤即通常使用的光纤,石英光纤按其传输模式的不同分为单模光纤和多模光纤.塑料光纤全部由塑料组成,通常为多模短距离应用,还处于起步阶段,未有大规模应用.2、石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成,其结构如图：光纤中光的传输在纤芯中进行,因包层与纤芯石英的折射率不同,使光在纤芯与包层表面产生全反射,使光始终在纤芯中传输,而塑料涂覆层起保护石英光纤及增加光纤强度的作用,因石英很脆,若没有塑料的保护则无法在实际中得到应用,正因为光纤的结构如此,所以光纤易折断,但有一定的抗拉力.3、石英光纤的分类单模光纤G.652A简称B1简称B1G.652CG.655A光纤B4长途干线使用光纤B4长途干线使用多模光纤50/125A1a简称A1125A1b二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构,按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式.每种光缆的结构特点：①中心管式光缆执行标准：YD/T769-2003：光缆中心为松套管,加强构件位于松套管周围的光缆结构型式,如常见的GYXTW型光缆及GYXTW53型光缆,光缆芯数较小,通常为12芯以下.②层绞式光缆执行标准：YD/T901-2001：加强构件位于光缆的中心,5~12根松套管以绞合的方式绞合在中芯加强件上,绞合通常为SZ绞合.此类光缆如GYTS等,通过对松套管的组合可以得到较大芯数的光缆.绞合层松套管的分色通常采用红、绿领示色谱来分色,用以区分不同的松套管及不同的光纤.层绞式光缆芯数可较大,目前本公司层绞式光缆芯数可达216芯或更高.③骨架式光缆：加强构件位于光缆中心,在加强构件上由塑料组成的骨架槽,光纤或光纤带位于骨架槽中,光纤或光纤带不易受压,光缆具有良好的抗压扁性能.该种结构光缆在国内较少见,所占的比例较小.④ 8字型自承式结构,该种结构光缆可以并入中心管式与层绞式光缆中,把它单独列出主要是因为该光缆结构与其它光缆有较大的不同.通常有中心管式与层绞式8字型自承式光缆.5 煤矿用阻燃光缆执行标准：Q/M01-2004 企业标准：与普通光缆相比,提高了光缆阻燃性能的要求,并经过特殊的设计使光缆适用于矿井环境下使用,通常外护套颜色采用兰色,以利于矿井中对光缆的识别.按结构可分入中心管式光缆与层绞式光缆两类结构中.2、室内光缆室内光缆按光纤芯数分类,主要有单芯、双芯及多芯光缆等.室内光缆主要由紧套光纤,纺纶及PVC外护套组成.根据光纤类型可分为单模及多模两大类,单模室内缆通常外护套颜色为黄色,多模室内缆通常外护套颜色为橙色,还有部分室内缆的外护套颜色为灰色.三、光缆型号的命名方法YD/T908-20001、光缆型式由五部分组成I、表示光缆类别II、GY——通信用室外光缆GJ——室内光缆MG——煤矿用光缆Ⅱ、加强构件类型无型号——金属加强构件F——非金属加强构件Ⅲ、结构特征D——光纤带结构无符号——松套层绞式结构X——中心管式结构G——骨架式结构T——填充式Z——阻燃结构C8——8字型自承式结构Ⅳ、护层Y——聚乙烯护层W——夹带钢丝钢—聚乙烯粘结护层S——钢—聚乙烯粘结护层A——铝—聚乙烯粘结护层V——聚氯乙烯护套Ⅴ、外护层53—皱纹钢带纵包铠装聚乙烯护套23—绕包钢带铠装聚乙烯护套33—细钢丝绕包铠装聚乙烯护套43—粗钢丝绕包铠装聚乙烯护套333—双层细钢丝绕包铠装聚乙烯护套2、光缆规格的表示法按光缆中所含的光纤数及光纤的类别来表示光缆的规格.例：4根单模光纤的光缆规格表示为或4B1,若同一根光缆中含有不同种类的光纤,则在规格中间用‘+’号相连.若含有4根多模50/125的光纤,则表示为4A1a或4A1.3、本公司常用型号说明GYXTW——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护层通信用室外光缆,适用于管道及架空敷设.GYXTW53——金属加强构件、中心管填充式、夹带钢丝的钢－聚乙烯粘结护套、纵包皱纹钢带铠装聚乙烯护层通信用室外光缆,适用于直埋敷设.GYTA——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTS——金属加强构件、松套层绞填充式、钢－聚乙烯粘结护套通信用室外光缆,适用于管道及架空敷设.GYTY53——金属加强构件、松套层绞填充式、聚乙烯护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA53——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、纵包皱纹钢带铠装、聚乙烯套通信用室外光缆,适用于直埋敷设.GYTA33——金属加强构件、松套层绞填充式、铝－聚乙烯粘结护套、单细圆钢丝铠装、聚乙烯套通信用室外光缆,适用于直埋及水下敷设.GYFTY——非金属加强构件、松套层绞填充式、聚乙烯护套通信用室外光缆,适用于管道及架空敷设,主要用于有强电磁危害的场合.GYXTC8S——金属加强构件、中心管填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.GYTC8S——金属加强构⑺商撞SPAN >绞填充式、8字型自承式、钢聚乙烯粘结护套通信用室外光缆,适用于自承式架空敷设.ADSS－PE——非金属加强构件、松套层绞填充式、圆型自承式、纺纶加强聚乙烯护套通信用室外光缆,适用于高压铁塔自承式架空敷设.MGTJSV——金属加强构件、松套层绞填充式、钢聚乙烯粘结护套、聚氯乙烯外护套煤矿用阻燃通信光缆,适用于煤矿井下敷设.GJFJV——非金属加强构件、紧套光纤、聚氯乙烯护套室内通信光缆,主要用于大楼及室内敷设或做光缆跳线使用.四、光缆的使用场合及主要性能指标光缆的使用场合：一般情况,单护套光缆适用于架空和管道,而双护套光缆适用于直埋.室内光缆适用于大楼及室内使用.光缆主要性能指标①衰减：衰减指标为光缆中重要的指标,在生产过程中对衰减指标进行检测,可以发现生产及工艺中存在的问题.各类光纤衰减指标要求A级光纤：单模：1310nm≤km1550nm≤kmB4单模:1550nm≤kmA1a多模50/125:850nm≤ km1300nm≤kmA1b多模125:850nm≤km1300nm≤km②光纤其它指标单模光纤：模场直径、截止波长、色散、零色散波长、零色散斜率、芯包同芯度误差、包层直径、涂覆层直径、偏振模色散系数PMD等.多模光纤：数值孔径、带宽、芯径、包层直径、包层不圆度、涂覆层直径、芯包同芯度误差、涂层不圆度、涂层/包层同芯度误差等.③光缆机械性能拉伸、压扁、反复弯曲、扭转、冲击等.④光缆环境性能光缆高低温性能-40℃~+60℃、渗水性能、滴流性能.⑤其它钢、铝带电气导通性,钢铝带搭接宽度,PE护套厚度,计米准确性.五、光缆工艺流程1、主要光缆的工艺流程如下：2、光纤着色工艺着色工艺生产线的目的是给光纤着上鲜明、光滑、稳定可靠的各种颜色,以便在光缆生产过程中和光缆使用过程中很容易地辩认光纤.着色工艺使用的主要原材料为光纤及着色油墨,着色油墨颜色按行业标准分为12种,其中按广电行业标准及信息产业部标准规定的色谱排列是不一样的,广电标准的色谱排列如下：本白、红、黄、绿、灰、黑、蓝、橙、棕、紫、粉红、青绿,信息产业部行业标准的色谱排列如下：蓝、桔、绿、棕、灰、本白、红、黑、黄、紫、粉红、青绿.在不影响识别的情况下允许使用本色代替白色.现本公司采用的色谱排列按广电标准进行,在用户要求时也可按信息产业部标准色谱排列.在用户要求每管光纤数在12芯以上时,可根据需要用不同的颜色按不同的比例调配出其它颜色来对光纤进行区分.光纤着色后应满足以下各方面的要求：1、着色光纤颜色不迁移,不褪色用丁酮或酒精擦拭也如此.2、光纤排线整齐,平整,不乱线,不压线.3、光纤衰减指标达到要求,OTDR测试曲线无台阶等现象.光纤着色工艺使用的设备为光纤着色机,光纤着色机由光纤放线部分,着色模具及供墨系统,紫外线固化炉,牵引,光纤收线及电器控制部分等组成.主要原理为紫外固化油墨经着色模具涂覆于光纤表面,经过紫外线固化炉固化后固定于光纤表面,形成易于分色的光纤.使用的油墨为紫外固化型油墨.3、光纤二套工艺光纤二次套塑工艺就是选用合适的高分子材料,采用挤塑的方法,在合理的工艺条件下,给光纤套上一个合适的松套管,同时在管与光纤之间,填充一种化学物理性能长期稳定、粘度合适、防水性能优良、对光纤有长期良好保护性能、与套管材料完全相容的光纤专用油膏.二套工艺作为光缆工艺中的关健工序,控制的主要指标有：1、光纤余长控制.2、松套管的外径控制.3、松套管的壁厚控制.4、管内油膏的充满度.5、对于分色束管,颜色应鲜明,一致,易于分色.光纤二次套塑工艺使用的设备为光纤二次套塑机,设备组成由光纤放线架,油膏填充装置,上料烘干装置,塑料挤出主机,温水冷却水槽,轮式牵引,冷水冷却水槽,吹干装置,在线测径仪,皮带牵引,储线装置,双盘收线及电器控制系统等组成.4、成缆工艺成缆工艺又称绞缆工艺,是光缆制造过程中的一道重要工序.成缆的目的是为了增加光缆的柔软性及可弯曲度,提高光缆的抗拉能力和改善光缆的温度特性,同时通过对不同根数松套管的组合而制造出不同芯数的光缆.成缆工艺主要控制的工艺指标有：1、成缆节距.2、扎纱节距,扎纱张力.3、放线、收线张力.成缆工艺使用的设备为光缆成缆机,设备组成由加强件放线装置,束管放线装置,SZ绞合台,正反扎纱装置,双轮牵引,引线及电器控制系统等组成.5、护套工艺根据光缆不同的使用敷设条件,缆芯外加上不同的护套,以满足不同条件下以光纤的机械保护.光缆护套作为光缆抵御外界各种特殊复杂环境的保护层必须具有优良的机械性能、耐环境性能、耐化学腐蚀性能.机械性能指光缆在铺设、使用过程中,必然受到各种机械外力的拉伸、侧压、冲击、扭转、反复弯曲、弯折作用,光缆护套必须能经受这些外力的作用.耐环境性能指光缆在使用寿命中,要能经受住外界正常的此外线辐射、温度变化、潮气的侵蚀.耐化学腐蚀性能指光缆护套能耐受特殊环境中的酸、碱、油污等的腐蚀.对于阻燃等特殊性能则必须采用特殊的塑料护套来保证性能.护套工艺要控制的工艺指标有：1、钢、铝带与缆芯的间隙合理.2、钢、铝带的搭接宽度满足要求.3、PE护层的厚度满足工艺要求.4、印字清晰,完整,米标准确.5、收排线整齐,平整.护套工艺使用的设备为光缆护套挤塑机,设备组成由缆芯放线装置,钢丝放线装置,钢铝纵包放带轧纹成型装置,油膏填充装置,上料烘干装置,90挤塑主机,冷却水槽,皮带牵引,龙门收线装置及电器控制系统等组成.。

光缆基本知识介绍一、 光纤的组成与分类1、 光纤按其制造材料的不同可分为石英光纤和塑料光纤，石英光纤即通常使用的光纤，石英光纤按其传输模式的不同分为单模光纤和多模光纤。

塑料光纤全部由塑料组成，通常为多模短距离应用，还处于起步阶段，未有大规模应用。

2、 石英光纤的结构：石英光纤由纤芯、包层及涂覆层组成，其结构如图图1 光纤刨面结构示意光缆结构图GYFTCY （ADSS ）光缆结构示意图GYFTY 非金属光缆结构示意图FRP 加强聚酯包填充绳油膏全填光纤 PBT 松套阻水膏全填聚乙烯内护聚乙烯外芳纶绕GYTY53层绞式光缆结构示意图GYTS层绞式光缆结构示意图GYXTWGYXTY 中心束管式光缆结构示意图平行钢丝加强件 PBT 松套管油膏全填充聚乙烯护套光纤 阻水包带 钢塑复合带 平行钢丝加强件 PBT 松套管油膏全填充光纤GYXTS 中心束管式光缆结构示意图GYXTA光纤中光的传输在纤芯中进行，因包层与纤芯石英的折射率不同，使光在纤芯与包层表面产生全反射，使光始终在纤芯中传输，而塑料涂覆层起保护石英光纤及增加光纤强度的作用，因石英很脆，若没有塑料的保护则无法在实际中得到应用，正因为光纤的结构如此，所以光纤易折断，但有一定的抗拉力。

3、石英光纤的分类PBT 松套管油膏全填充 聚乙烯护套光纤包带 PBT 松套管油膏全填充聚乙烯护套光纤铝塑复合带单模光纤G.652A（B1.1简称B1）G.652B（B1.1简称B1）G.652C（B1.3）G.652D（B1.3）G.655A光纤（B4）（长途干线使用）G.655B光纤（B4）（长途干线使用）多模光纤50/125（A1a简称A1）62.5/125(A1b)二、光缆的结构1、室外光缆主要有中心管式光缆、层绞式光缆及骨架式光缆三种结构，按使用光纤束与光纤带又可分为普通光缆与光纤带光缆等6种型式。

每种光缆的结构特点：①中心管式光缆（执行标准：YD/T769-2003）：光缆中心为松套管，加强构件位于松套管周围的光缆结构型式，如常见的GYXTW型光缆及GYXTW53型光缆，光缆芯数较小，通常为12芯以下。

光纤光缆基础知识1. 光纤的结构是怎么样的？光纤裸纤一般分为三层：纤芯、包层和涂覆层。

光纤的结构：光纤纤芯和包层是由不同折射率的玻璃组成，中心为高折射率玻璃纤芯(掺锗二氧化硅)，中间为低折射率硅玻璃包层(纯二氧化硅)。

光以一特定的入射角度射入光纤，在光纤和包层间发生全发射（由于包层的折射率稍低于纤芯），从而可以在光纤中传播。

涂覆层的主要作用是保护光纤不受外界的损伤，同时又增加光纤的柔韧性。

正如前面所述，纤芯和包层都是玻璃材质，不能弯曲易碎，涂覆层的使用则起到保护并延长光纤寿命的作用。

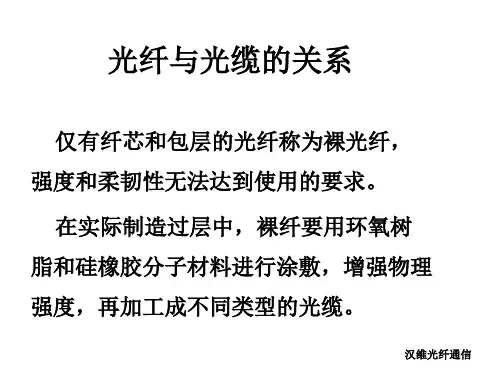

2.光缆的组成光纤由纯石英以特别的工艺拉丝成比头发还细中间有几介质的玻璃管，它的质地脆易断，因此需要外加一层保护层。

光纤外层加上塑料保护套管及塑料外皮就成了光缆。

光缆包含光纤，光纤就是光缆内的玻璃纤维，广泛上来说光纤是光缆，都是一种传输介质。

但严格意义上讲，两者是不相同的产品，光纤和光缆的区别：光纤是一种传输光束的细而柔软的媒质。

多数光纤在使用前必须由几层保护结构包覆，包覆后的缆线即被称为光缆。

所以光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆。

3.光纤的工作波长？光是由它的波长来定义，在光纤通信中，使用的光是在红外区域中的光，此处光的波长大于可见光。

在光纤通信中，典型的波长是800到1600nm，其中最常用的波长是850nm、1310nm和1550nm。

在选择传输波长时，主要综合考虑光纤损耗和散射。

目的是通过向最远的距离、以最小的光纤损耗来传输最多的数据。

在传输中信号强度的损耗就是衰减。

衰减度与波形的长度有关，波形越长，衰减越小。

光纤中使用的光在850、1310、1550nm处的波长较长，故此光纤的衰减较小，这也导致较少的光纤损耗。

并且这三个波长几乎具有零吸收，最为适合作为可用光源在光纤中传输。

4.最小色散波长和最小损耗波长在目前商用光纤中，什么波长的光具有最小色散？什么波长的光具有具有最小损耗？1310nm波长的光具有最小色散，1550nm波长的光具有最小损耗。
